Печь шведка своими руками: схема, порядовка, пошаговые инструкции с фото и видео и прочее

Нюансы строительства

Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:

Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
«Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

Нюансы строительства

Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
«Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

Преимущества

У печи-шведки очень «гибкая» конструкция – её можно подстраивать под условия и желания хозяина, видоизменять и импровизировать с функциями. Печью не только обогревают помещения, её можно сложить так, чтобы:

готовить на ней пищу,
сушить травы;
запекать в духовке;
просушивать верхнюю одежду, а также обувь;
оборудовать тёплый лежак;
дополнительные полочки;
любоваться открытым пламенем.

Но это не все. Печь-шведка:

Имеет высокий уровень КПД.
При хорошем КПД имеет небольшие размеры.
Довольно быстро греется.
Регулируется процесс горения (заслонками).
Может быть сделана с «зимним» и «летним» ходом.

Печь-шведка будет отдавать на 20 % больше тепла, чем голландка, построенная из того же количества материалов. И на ней удобнее готовить, чем на русской – не нужно наклоняться и пользоваться ухватом.

В варочную нишу над плитой можно ставить приготовленную с вечера еду и закрывать её заслонкой. Тогда утром можно сэкономить время на разогреве завтрака – он будет ещё тёплым.

Виды шведки

Существует несколько популярных видов шведской печи.

Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

ИОК – чисто отопительная печь;
ОВИК – отопительная-варочная без использования шамотного кирпича;
ОВИК БК – отопительно-варочная с боковым камином;
ОВИК ЗК – отопительно-варочная с задним камином;
ОВИК Л – отопительно-варочная с лежанкой;
Буква «Д» добавляется в индекс маркировки при наличии духовки;
ПКИК1К – печи со встроенным калорифером;
БИК – банные печи;
РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Технология укладки шведки

Кирпичная печка для дома должна устанавливаться строго на гидроизоляционном фундаменте. Печь Буслаева весит более 750 кг, поэтому собирать ее прямо на бетонном полу нельзя: со временем поверхность деформируется, что может привести к неполадкам работы печи и даже пожару. Поэтому бетонный фундамент необходимо покрыть гидроизоляционным материалом.

Проекты кирпичных печей предусматривают проникание грунтовых вод в нижние слои фундамента, отчего кирпич начнет сыреть и со временем разрушится. Поэтому лучше защитить конструкцию рубероидом или толем. Уже непосредственно после работ по гидроизоляции начинается разметка и порядовка.

Первый ряд

Первый ряд выполняется сплошной кладкой, причем внешний ряд выкладывается только цельными кирпичами

Очень важно проконтролировать их целостность и прочность — этот момент может сыграть решающую роль при эксплуатации печей. Внутри можно использовать и половинки — главное, чтобы не осталось толстых щелей, и сохранилась герметичность

Второй ряд

Аналогичная кирпичная кладка, но на этот раз требуется установка поддувальной дверцы, которая будет расположена под топливником. Топливник – пространство печи, в котором происходит сгорание.

Третий и четвертый ряд

Третий ряд укладывается в полкирпича с обязательным сохранением проемов для установки поддувала и отделения чистки (120х120 мм). Четвертый собирается по тому же принципу.

Но с этого момента необходимо начать формировать поддувальную камеру размером 200х300 мм. Обычно она располагается в левой и задней части печи.

На этом уровне нужно вмонтировать колосниковую решетку. Она устанавливается в специальные проемы, которые проделываются в кирпичах. По периметру решетки следует оставить температурный зазор в 10 мм и опустить к решетке в пределах 20-30 градусов наклона. Затем монтируется топочная дверца печи.

С шестого по девятый ряд

Здесь начинается выкладка духового шкафа. Кирпичи укладываются на ребро по всей площади печки. Вокруг духового шкафа фиксируются стальные листы для защиты от прогорания. С седьмого по девятый ряд формируется увеличение ширины канала, который проложен у задней стенки справа. Поверх духовки укладывается глиняная смесь. Духовка и топочная дверца закрепляются в конструкции.

Десятый ряд

Монтируется варочная поверхность и расширяется канал с постепенным закруглением углов. При помощи уровня необходимо проверить, чтобы чугунная плита лежала горизонтально, без отклонений.

Пространство между плитой и стеной печки закладывается.

Одиннадцатый ряд

Формируются две кирпичные стенки в четверть, и проводится их кладка. Здесь же происходит выкладка чистки и установка дверцы варочной камеры. При помощи прочного листа стали создаются балки для перегородок газохода. Из них образуются каналы 160х200 мм.

Двенадцатый ряд

Из полосовой и угловой стали возводятся опорные балки для кирпичного свода, после чего создается приточная вентиляция в виде канала 150х100 мм. Здесь же формируются кирпичные печурки.

Кирпич стачивается в конусообразную форму для сужения вентиляционного канала, а малую печурку необходимо перекрыть стальным листом.

Тринадцатый ряд

Снаружи дымохода (в передней части) закладывается чистка, и устанавливаются навесные перегородки. Сама кладка осуществляется в полкирпича, монтируется задвижка и карниз. При этом необходимо сохранять отступы в 30 мм с каждой стороны. Над каналами кладка также стачивается в конус.

Четырнадцатый ряд

Отступы увеличиваются еще на 30 мм, после чего можно продолжать формирование карниза. Над большой печуркой необходимо установить металлические уголки и полосу, которые перекроют малую печурку.

Далее делается перекрытие, устанавливаются задвижки, монтируется вентиляционный канал у печного портала. Остается только монтировать дымовую трубу с распушкой.

Просчёт особенностей шведской печи

Чтобы сделать шведскую печь своими руками, нужно хорошо продумать проект и подобрать подходящий размер для каждого элемента.

Пользуйтесь только надежными заказами шведской духовки с варочной панелью и духовым шкафом. Это будет залогом надежной конструкции. Для определения размеров дымохода может потребоваться отдельный расчет. Они рассчитываются от теплопередачи.

вы можете самостоятельно определить площадь сечения трубы. Необходимо учитывать количество болота и вид топлива, которым его обогревают. Первый показатель рассчитывается с учетом следующих параметров трубы: длина, ширина, высота.

Таблица: удельная теплотворность дров (кВт/м3)

В таблице учтены детали, которые позволят вам определить правильный расчет для максимальной производительности

Чтобы сделать печи из кирпича для дома, нужно оформить чертежи с заказами. В этой таблице мы рассмотрим подробные данные для расчета, без которых нам не обойтись при строительстве такой печи.

При этом учитывается мощность и размер трубки.

Необходимые материалы

Кирпич красный (только на саму печь) 553 шт.
Огнеупорный кирпич ША-8 = 32 шт.
Глиняный раствор.

Дверки:

21 х 25 см (топочная). Она должна быть литая, с усами.
14 х 25 см.
14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

4,5 х 4,5 х 1м.20см. = 1шт.
4,5 х 4,5 х 70см. = 1 шт.
4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

Стальные полоски 5 х 65 см (толщина 5 мм.) — 2шт.
Задвижка 25 х 13 см.
Задвижка для вытяжки пара 13 х 13 см.
Колосниковая решётка 20 х 30 см.
Духовой шкаф 45 х 25 х 29 см.
Плита (чугун) 41 х 71 см.
Лист для перекрытия сушильных камер 80 х 90,5 см.
Стальная пластина для малой сушилки 19 х 34 см.
Лист перед топкой 50 х 70 см.

Обустройство печи

Для кладки печи “шведка” с камином потребуются: кирпич красный, дверка топочная, дверка поддувальная, дверка чистки, плита чугунная, колосниковая решетка, духовой шкаф, задвижка, металлические уголки и пластины.

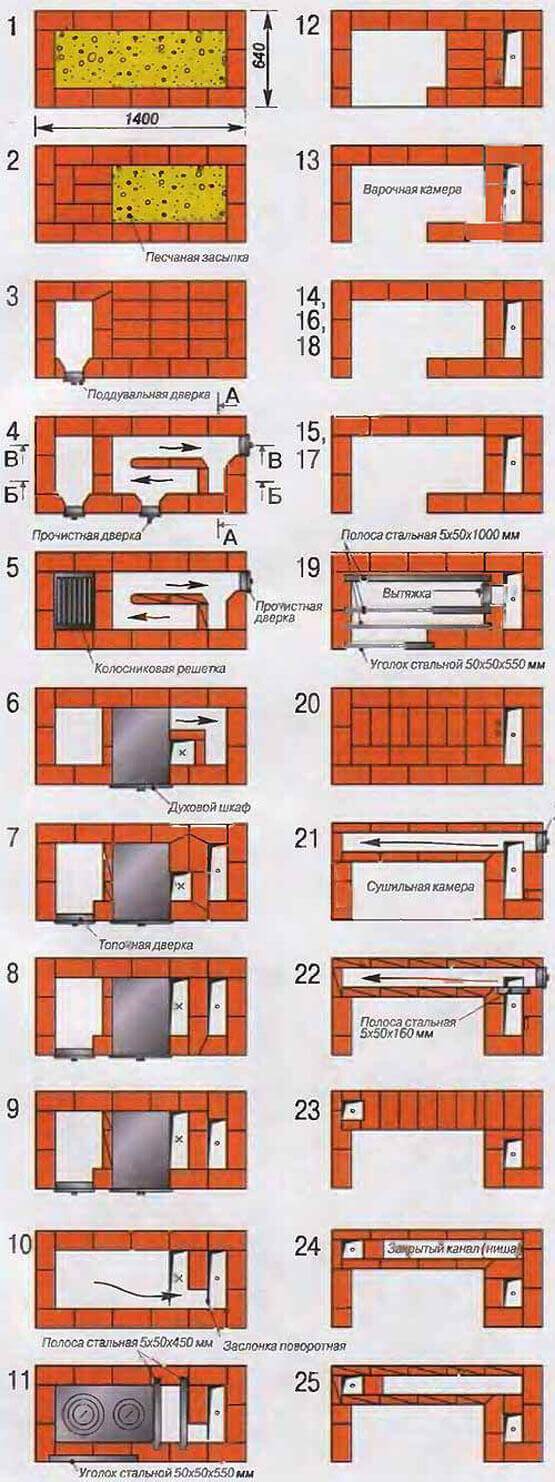

Порядовка печей отопительно-варочных – процесс, состоящий из нескольких этапов. У каждого из них имеются и особенности, и рабочие характеристики, не зная которых, нельзя получить хорошее качество при небольших затратах.

Для примера можно рассмотреть процесс создания печи «шведка» по записанной высококвалифицированными мастерами порядовке. Чтобы кирпичная кладка была выполнена качественно, недостаточно, конечно же, одной порядовки – понадобятся еще и стройматериалы, а также инструменты:

печной молоток;
мастерок;
правило;
отвес;
лопата для перемешивания раствора;
ведра для замешивания раствора;
угольник;
складной м;
мочальная кисть.

Отопительноварочные печи типа «шведка» выполняются с поддувалом – это надо учесть при обустройстве

Обратите серьезное внимание на первый ряд кирпичей – его укладывают, пользуясь угольником. За всеми параметрами этого ряда необходимо очень внимательно следить – это от него будет зависеть надежность и эффективность устройства для отопления

При кладке печи очень важно точно следовать чертежам порядовок, чтобы соблюдалась перевязка швов

согласно инструкции-порядовке, следующим этапом после обустройства первого из печных рядов надо поставить дверцу поддувала и перейти к укладке второго ряда;
с третьего ряда отопительная печь должна выкладываться с полным следованием указаниям порядовки. Стесывая кирпич с обеих сторон, получаем конфигурацию поддувала

Важно следить при этом, чтобы кирпичный ряд по своей высоте соответствовал высоте дверцы;
четвертый ряд кирпичной кладки надо начинать с левой стороны. Сперва монтируется дверца для чистки золы, отсутствие которой сделает невозможным нормальную работу оборудования

При выполнении кладки должна перекрываться дверка поддувала. Над зольником с помощью особенной кладки кирпича выполняется квадратное отверстие;
укладка пятого ряда отопительно-варочной печи – для зольника выполняется сужение отверстия. Сам ряд выкладывается аналогично предыдущему;
шестой ряд. Здесь порядовкой предполагается применение специального кирпича, огнеупорного. Этот тип материала на любой из схем, которые составляли мастера-профессионалы, обозначен штриховкой, благодаря чему и кладка значительно упрощается, и возможные проблемы практически исключены.

Упрощенный вариант порядовки печи “шведка” используют в основном кустарные умельцы.

Кирпич перед колосниковой решеткой скалывается – эта операция значительно повышает и эффективность, и при дальнейшей эксплуатации печи качество укладывания топлива на решетку. Сама решетка в качестве опоры использует пятый ряд кладки печи.

Если по какой-то причине огнеупорный кирпич не получается использовать, можно взять и обычный. Но при этом необходимо учитывать, что качества его будут гораздо более низкими, чем у огнеупорного материала, который отлично переносит воздействие повышенной температуры;

между решеткой колосника и кирпичами шестого ряда должен быть обеспечен зазор 10-15 мм. Он заполняется золой или песком, играя роль компенсатора расширения при эксплуатации металлической решетки;
получившийся П-образный печной канал перекрывается таким образом, чтобы получилось 3 других. На этом же этапе монтируют и дверцу топочной печи – для нее опорой послужит шестой ряд печной кладки;
восьмой и девятый ряды выполняются аналогично седьмому. Девятый ряд по высоте должен располагаться на уровне высоты дверцы топки. Кирпичи, закрывающие перегородку левого канала и топочной камеры, надо стесывать с обеих сторон – это поможет плавному переходу газов из топки в канал;
из огнеупорного кирпича выполняется также и десятый ряд. Его особенность – расположение строго вертикально, для чего необходимо осуществлять контроль с помощью строительного уровня;
дверца топки перекрывается, в последнем ряду должны остаться два канала с квадратным сечением.

С десятого ряда порядовка отопительно-варочной печи и отопительных устройств других типов практически не будут отличаться.

Последующие этапы работ, которые не менее необходимы, – устройство заслонки для варочной поверхности, осуществление перекрытия для дверцы камеры, монтаж дверцы. Оборудуются дымоход, вентиляционная камера – благодаря этому, печь можно эксплуатировать не только безопасно, но и с хорошим эффектом.

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.

На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами

Общие рекомендации по выбору строительных материалов

Браться за возведение печи шведки своими руками стоит только в том случае, если у вас уже есть хоть какой-то первичный опыт кладки. Это достаточно сложная конструкция и выбирать ее в качестве первого эксперимента не следует.

Если же вы обладаете элементарными навыками кладки кирпича и уже имели дело с монтажом печей, то наша подробная пошаговая инструкция позволит вам осилить этот процесс. Точно следуйте инструкции и возводите каждый ряд в соответствие с указанной схемой.

Печь шведка своими руками

Как уже говорилось выше, шведская печь требует очень внимательного и аккуратного подхода. В отличие от традиционной русской или голландской печи, для нее не подойдет бывший в употреблении кирпич. Эффективность и производительность шведки напрямую зависит от качества материала. Лучше взять шамотный или красный кирпич.

Также следует уделить внимание и выбору раствора. Для строительства топки, необходимо замешивать раствор из специальной шамотной глины, которая выдерживает высокие температуры

Глина должна быть гладкой, средней жирности.

Чтобы проверить правильно ли выполнен замес, возьмите тонкий слой глины и нанесите ее на вертикальную поверхность. Она не должна стекать и по консистенции должна напоминать густую сметану. Ни в коем случае, в смеси не должны присутствовать комочки или не промешанный раствор.

Обычная глина подойдет для облицовки отопительной конструкции. Если выполнить из нее камеру для розжига топлива, то она растрескается, и целостность печи может быть под угрозой.

Шамотный кирпич

Отдельно следует сказать о фундаменте под шведскую печь. Учитывая ее большой вес, основание необходимо выполнить мощным. Для застывания бетонного монолита требуется не менее трех недель. Если вы поспешите и начнете делать кладку на свежий, не до конца застывший фундамент, то под большим весом печь может деформироваться.

Одним из слабых мест шведки является топочная дверца. Если взять бюджетную дверцу из штампованного листа, то она быстро расшатается и выйдет из строя. Поэтому необходимо брать литую дверцу с усами, которые во время кладки нужно будет надежно замуровать.

Размер плиты и духовки вы можете варьировать в пределах 5-10 см, а вот толщина духовки имеет большое значение. Если вы самостоятельно будете варить духовой шкаф, то используйте сталь, которая плохо проводит тепло. Если взять тонкое кровельное железо, то такая духовка будет быстро остывать.

Нюансы строительства

Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.
«Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

кирпич глиняный красный (полнотелый) – 950 шт.;
кирпич шамотный ША-8 – 18 шт.;
колосники 200 х 300 мм;
плита на 2 конфорки 71 х 41 см;
задвижка 130 х 130 мм – 3 шт.;
дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
равнополочный уголок 40 х 5 мм – 2 м;
полоса 50 х 5 мм – 5 м;
лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

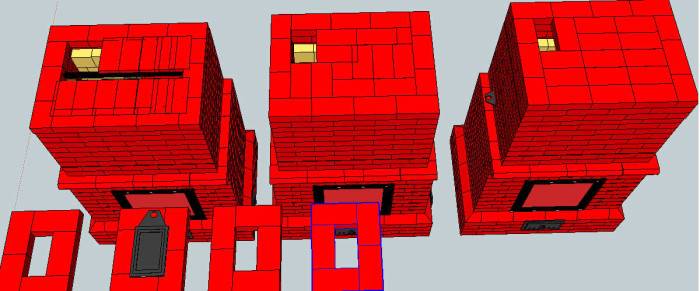

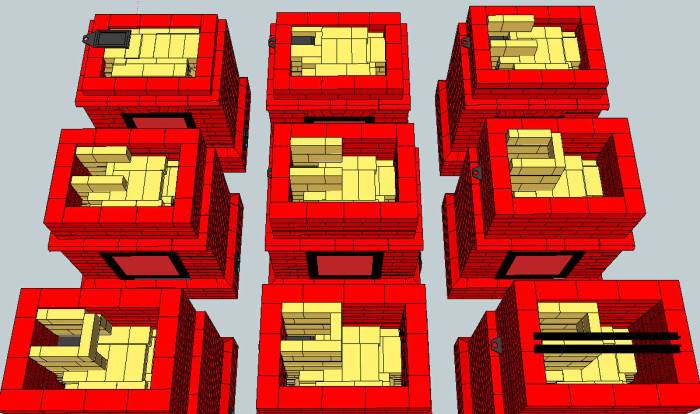

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Печь-шведка своими руками: устройство, конструктивные особенности, порядовка

Нюансы строительства

Нюансы строительства

Преимущества

Виды шведки

Виды колпаковых печей
