Печи Кузнецова, их виды и особенности

Описание

Печь Кузнецова – Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом.

Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Предлагаем ознакомиться: Термостойкий гипсокартон для печи

Свободное перемещение газов в печи

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

  1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
  2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
  3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
  4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
  5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
  6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
  7. Основание печи делается отдельно от фундамента здания.
  8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

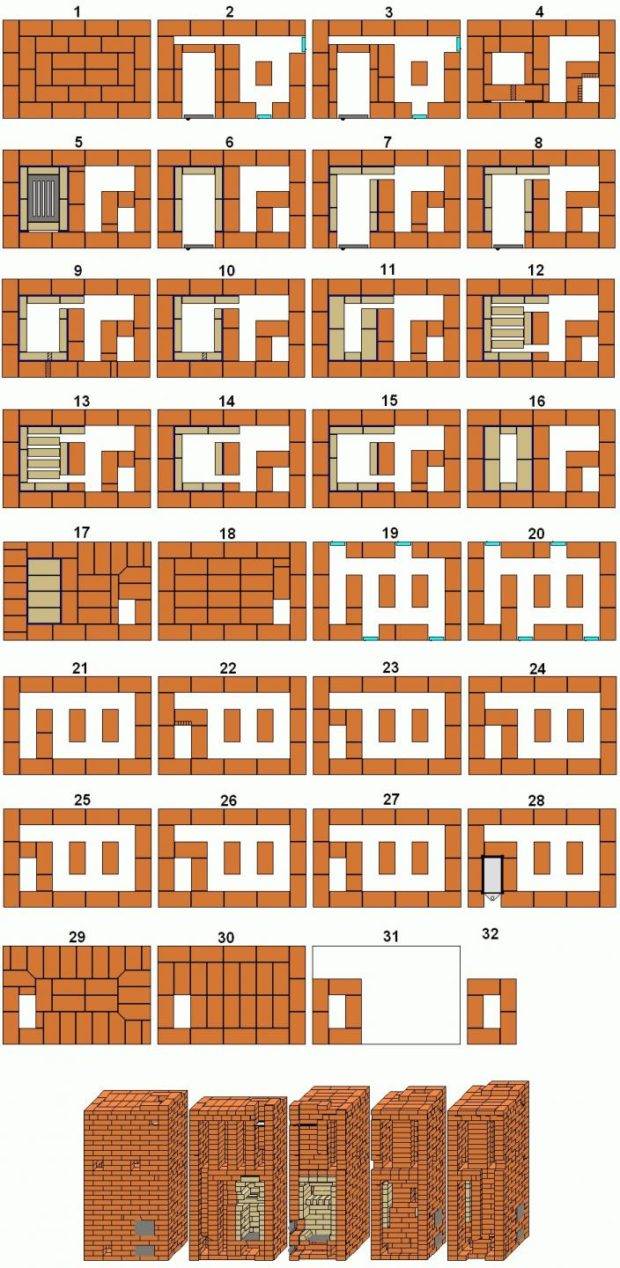

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Видео руководство

Суть работы таких систем достаточно проста: горячий газ циркулирует не при воздействии вытяжной трубы, а из-за тяжести газов. Иными словами, если соответствовать простейшим физическим законам, горячие газы, имеющие меньший вес, собираются под сводом колпака, в то время как холодные (а, следовательно, и тяжелые) остаются снизу. В связи с взаимодействием этих газов внутри колпака образуется «зона» турбулентности, благодаря чему стенки конструкции эффективнее впитывают тепловую энергию. Собственно, газ здесь и является основным переносчиком тепла.

Дабы закрепить знания об этой печи, а также подчеркнуть ее особенность, ниже мы привели ее отличительные черты.

  1. Полифункциональность, внушительный показатель эффективности.
  2. Довольно высокий КПД.
  3. Приятная «внешность», эстетичность.
  4. Простота в эксплуатации, отсутствие необходимости в регулярной чистке каналов.
  5. Долговечность.

Большинство владельцев печей, равно как и опытных профессионалов, убеждено: печь колпакового типа по праву считается одним из качественнейших и эффективнейших отопительных приборов, которые когда-либо создавались.

Ну что ж, с конструктивными особенностями мы разобрались, теперь – непосредственно к строительному процессу!

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

  • кирпич для печи (красный, огнеупорный);
  • колосниковая решетка;
  • дверца для печной, варочной топки и поддувала;
  • панель для варки;
  • «летняя», топочная и задвижка для дымоходной трубы;
  • металлический уголок и полоска;
  • лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

  • кельма;
  • шпатели;
  • миксерная насадка для раствора;
  • строительный уровень;
  • болгарка;
  • перфоратор;
  • отвес;
  • посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

  • Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
  • Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
  • Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
  • Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

  1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
  2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
  3. Формируется опалубка из древесных досок.
  4. К работе подключают прут из металла для армирования бетонного слоя.
  5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
  6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

  1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
  2. Создается основа камеры поддувала и нижнего колпака.
  3. Закладывается кирпичный слой по стандартному принципу.
  4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
  5. Порядовка подразумевает создание топливной камеры.
  6. Происходит процесс установки дверцы для камеры сгорания.
  7. Следующий ряд подразумевает стандартный принцип укладки.
  8. Выкладка огнеупорным и красным кирпичом согласно схеме.
  9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
  10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Колпаковая печь Кузнецова своими руками

Чтобы создать такую конструкцию своими руками, следует знать о свойствах системы свободного движения газов:

  • Газ полностью заполняет помещение любого объема. Таким образом, колпак можно изготавливать любой формы и размера.
  • Каждое горизонтальное сечение стен колпака нагревается до одинаковой температуры.
  • Источник, дающий тепловую энергию, можно произвольно располагать в нижней части колпака.
  • Возможность одновременно применять несколько источников, обеспечивающих теплом.

Если печь своими руками возводят впервые, не рекомендуется использовать для этого свой проект. Это довольно сложно и при этом часто возникают ошибки. Лучше воспользоваться готовыми чертежами, которых в интернете очень много. Сразу сложные проекты выбирать не следует, лучше начать с простых конструкций.

Начинать складывать сооружение нужно со строительства фундамента и подойти к этому процессу необходимо со всей ответственностью, иначе конструкция может покоситься или треснуть. Поэтому основа для нее должна быть твердой, чтобы выдержать большой вес сооружения.

Печной фундамент из бетона лучше всего закладывать при строительстве дома. Шириной он должен быть на 10 см больше самой печи. Довольно сложно самостоятельно встраивать печь в готовый дом. Лучше всего, если это будут делать профессионалы.

Следует обратить внимание на то, печной фундамент не следует связывать с основным, чтобы впоследствии печь не повело в сторону или не разорвало

Что необходимо для возведения печи Кузнецова своими руками

Чтобы сложить колпаковую печь Кузнецова своими руками, следует запастись подробными схемами и чертежами. Существует более 150 вариантов такого сооружения с подробными инструкциями и чертежами по их возведению.

Для строительства будет нужна порядовка – это пошаговая инструкция, на которой показана поэтапная выкладка каждого кирпичного ряда в отдельности

Новичкам крайне важно придерживаться порядовки и ничего не менять при сооружении конструкции

Для строительства потребуются следующие материалы:

  • Кирпич огнеупорный для топливника.
  • Огнеупорная глина.
  • Металлическая проволока.
  • Печное литье: задвижка, топочная и поддувальная дверка, колосниковая решетка, очажная плита.
  • Кирпич для наружной кладки.
  • Очищенный песок. Перед тем как замесить раствор, его необходимо просеять через сито. Лучше всего использовать горный песок, в котором очень мало примесей.
  • Стальной уголок.

Вместо глины и песка можно использовать готовый печной раствор, продаваемого в специализированных магазинах. Такая покупная смесь состоит из правильных пропорций. Чтобы печь прослужила довольно долго, все материалы должны быть высокого качества.

Тонкости кладки колпаковой печи Кузнецова

Профессионалам довольно просто выложить печь своими руками, а вот новичкам это покажется достаточно сложным процессом. Главное, чтобы при кладке колпаковой печи Кузнецова порядовка играла первостепенную роль.

Существует несколько нюансов, которых нужно придерживаться при строительстве сооружения:

  • В процессе нагревания кирпич начинает расширяться. Именно поэтому огнеупорная оболочка должна со всех сторон иметь пустое пространство.
  • Каждый третий ряд кладки из кирпича следует прокладывать металлической проволокой для усиления связки.
  • Печные металлические элементы устанавливают с учетом их расширения, возникающего при высоких температурах. Кирпич и металл необходимо разделять специальной прокладкой.
  • После того как сооружение будет готово, кирпич необходимо обработать огнеупорным составом.
  • Обжиг печи рекомендуется начинать с небольшого нагрева и постепенно увеличивая его интенсивность.

Расчёт колпаковой печи

Расчёт размера будущей печи, основывается на теплопотери обогреваемого помещения. Это не простой процесс, которые требует помощи разбирающегося человека.

Для начала необходимо высчитать кубатуру помещения. Размеры берутся по наружному периметру здания. Связанно это с тем, что помещение отдаёт тепло наружной стороной стен. Далее общую кубатуру необходимо умножить на 21.

Почему именно на 21? Это число килокалорий необходимых для прогрева 1метра кубического до 18 градусов при уличной температуре в -30. Однако это не точное число. Оно может варьироваться от 21 до 50.

Полученное число и есть теплопотеря рассчитываемого помещения. Дальнейшим действием будет деление теплопотери на 300. Это число обозначает теплоотдачу квадратного метра печи, именно прогреваемой поверхности. Получившееся число, это внешние габариты будущей печи.

Если приступать к строительству без опыта, то конструкцию внутреннего устройства печи лучше взять из готовых схем, а не придумывать самостоятельно.

Наиболее популярные модели

Наибольшее распространение получили следующие печи:

  1. Отопительные, семейства ОИК.
  2. Банные, семейства БИК.
  3. Русские, семейства РТИК.
  4. Печи-котлы семейства КИК.

ОИК

ОИК

Печи ОИК различаются по форме, размеру и внешнему виду, но выполняют общую функцию – обогревают хорошо утепленный дом. Среди них встречаются и печи с лежанкой. Наиболее популярна модель ОИК-4, размером 156х91*200 см (длина, ширина и высота). При двух топках в сутки она выдает 4 кВт/ч тепла, что достаточно для отопления дома площадью 35–40 м?. Модель ОИК-5, это относительно небольшая печь с лежанкой. Размеры самой печи 100х70х200 см, размеры прилегающей к печи лежанки 180х70х50 см. Такая печь хуже подходит для отопления дома из-за меньшей мощности (3,5 кВт/ч), зато на ней гораздо теплей ночью, ведь лежанка хранит тепло 12–18 часов. Печь ОИК-5 будет полезна для людей со слабым здоровьем, живущих в небольших (30–40 м?) домах, потому что лежанка этой печи действует аналогично лежанке русской печи и благотворно влияет на все процессы, протекающие в организме.

БИК

БИК – печь Кузнецова

Печи БИК изготавливают в различных вариантах, от простых каменок, до устройств со встроенным котлом для нагрева воды. Встречаются даже банные печи с лежанкой. Модель БИК-2 почти квадратная (104х91х200 см), духовка для камней расположена сзади, а топка спереди (со стороны комнаты отдыха). Такая печь выдает 3 кВт/ч тепла, что вполне достаточно для парилки площадью 4 м?. Печь БИК-6, размером 195х78х200 см подходит для парной площадью 6–8 м? и выдает до 4,5 кВт/ч общей тепловой энергии.

РТИК

РТИК

Печи РТИК выполнены по мотивам традиционных русских печей, разница лишь в том, что русские печи греют от топки и выше, а печи Кузнецова прогреваются с самого низа. Лежанка таких печей может быть установлена на любой высоте, в зависимости от пожеланий заказчика. Модель РТИК-1 – маленькая печь размером 117х117х200 см с лежанкой произвольного размера. Она хорошо подходит для отопления маленьких домов из-за небольшой отдаваемой мощности (2,5 кВт/ч). РТИК-5 – печь размером 130х169х200 см с небольшой полкой вместо лежанки, и мощностью 4,8 кВт/ч, поэтому ее можно использовать для отопления домов площадью 45–55 м?.

КИК

Печи Кузнецова КИК

Печи-котлы КИК применяют для систем водяного отопления больших домов. Они представляют собой колпаковую печь, в колпак которой помещен водяной регистр. Все модели котлов этого типа отличаются только площадью регистра и размером корпуса, но выполнены по одной и той же схеме. Размер самого слабого котла КИК18 130х90х160 см. При двух топках в сутки он обеспечивает 17 кВт/ч тепловой энергии, что достаточно для отопления дома площадью 150–170 м?. Более мощная модель КИК34 выдает 34 кВт/ч тепловой энергии, а размеры котла такие же, как и у КИК17, разница в том, что вместо одного регистра площадью 1,7 м? в одном куполе установлены два таких регистра.

Стоимость оригинальных печей Кузнецова

Оригинальные печи Кузнецова кладут только сам Игорь Викторович Кузнецов и печники – выпускники Русской Академии Знаний Умений Мастерства, в которой преподает Кузнецов. Они могут не только сложить печь по уже готовым порядовкам, но и оптимизировать ее к конкретным условиям. Поэтому их услуги обходятся очень дорого и составляют 200–300 рублей за один кирпич. Для кладки русской печи семейства РТИК необходимо 1300–1800 кирпичей, поэтому примерная стоимость работ составит 260–540 тысяч рублей. Стоимость зависит от региона, типа печи и других факторов, поэтому может оказаться как несколько ниже, так и заметно выше. Если же вы уговорите печника сложить печь по готовой порядовке, то его услуги обойдутся в 2–3 раза дешевле, но это будет стандартная печь, построенная без учета особенностей дома. Поэтому велика вероятность, что ее характеристики будут хуже, чем в описании порядовки.

Этапы строительства

Для тех, кто решил построить колпаковую печь своими руками, нужна точная и пошаговая инструкция, называемая порядовкой. Главное, чтобы во время строительства колпаковой печи Кузнецова порядовка соблюдалась внимательно, а также учесть все технологии, которые используют квалифицированные строители.

Заливка фундамента

В том случае, если фундамент дома используется и для основания печи, то нужно подогнать размеры под саму конструкцию. Если же такого нет, то лучше всего для постройки залить отдельный фундамент и сделать его немного шире, примерно на 12–15 см, чем ширина самой конструкции.

Сам Кузнецов всегда говорил: чтобы фундамент был глухим, надо сделать его из силикатного кирпича.

Укладка печи

Необходимо заранее подумать над тем, где будет находиться дымоход — на крыше дома или в помещении. Ведь дымоход имеет свои определенные требования.

Первый и второй ряд нужно выкладывать из шамотного кирпича. Не забудьте, что для них не нужен раствор, который был замешан для фундамента, используется новый. После второго ряда можно уже переходить на вывод для дымового канала, но лучше всего, если дно конструкции, согласно порядовке, будет немного толще.

Дымовой канал способствует лучшей теплоотдаче, поэтому нужно установить 4 чистки. Одна будет находиться сзади, вторая и третья — по бокам, а последняя — в поддувало. Размер чисток подбирается индивидуально для каждой постройки. Чтобы проверить правильность установки согласно схеме, можно использовать строительный уровень или же уголок.

По схеме трудности может доставить кладка маленьких половинчатых кирпичей. Чтобы произвести ровную и качественную резку кирпичей, лучше всего воспользоваться болгаркой.

Затем во время строительства колпаковой печи Кузнецова порядовка указывает на формирование стенки, которая находится между печью и поддувалом. После того как приступите делать укладку пятого ряда кирпичей, нужно установить колосник.

Затем по схеме производите укладку остальных рядов. В рядах №17-18 нужно сделать перекрытие для колпаков. В ряде №21 необходимо оставить несколько проходов так, чтобы они проходили вдоль правой и левой стенки только с внутренней стороны.

Если придерживаться порядовки и иметь наглядную схему перед собой, то построить колпаковую постройку можно без труда, и проблем не появится.

Проверка работы

Когда кладка уже произведена, нужно сделать первую пробную топку. Для этого нужно использовать немного топлива, чтобы построенная конструкция нагревалась постепенно. После этого начнется обжиг всей печи, при этом проверится ее работоспособность. Если были обнаружены хоть какие-то дефекты, то их сразу нужно устранить.

Виды печей

Для отопления теплиц существует несколько типов печей, различающихся по следующим параметрам:

  • Принцип теплового излучения.
  • Принцип распространения тепла.
  • Основные элементы конструкции.
  • Тип камеры сгорания топлива.
  • Расположение и конструкция каналов подачи воздуха.
  • Конвекционные рубашки.
  • Дополнительные элементы. Как правило, они у каждого вида печи свои.

Печь для теплицы своими руками сделать несложно. При этом печь на опилках длительного горения сможет эффективно обогреть воздух в большой теплице.

В качестве топлива в печках для теплицы можно сжигать не только опилки, но и следующие виды топлива:

  • Пеллеты.
  • Гранулы из торфа.
  • Обычные дрова.
  • Масло и другие виды жидкого горючего.

Отопление парников из поликарбоната зимой: варианты обогрева

Стоит отметить, что порядовка печей для отопления теплиц разного размера может существенно различаться. Поэтому перед началом работ рекомендуется тщательно ознакомиться с теоретическим материалом.

Колпаковая печь для теплицы

Если нужно быстро нагреть воздух в помещении, то лучше всего использовать колпаковую печь. Она начинает интенсивно отдавать тепло буквально через несколько минут после начала прогрева. В то же время она при небольших габаритах способна обогреть большое помещение, так как обеспечивает длительное горение топлива.

У колпаковой системы есть один серьезный недостаток – большие тепловые потери. Эти теплопотери не зависят от типа использованного топлива.

Колпаковую печь на опилках своими руками лучше всего делать из металла. В этом случае она будет равномерно нагревать воздух в помещении.

Основным элементом такой печи является металлический корпус. Обычно его изготавливают из тех материалов, которые есть под рукой:

  • Цилиндр из стали. Он может быть сварен самостоятельно.
  • Пустой газовый баллон.
  • Толстостенная металлическая труба большого диаметра.
  • Металлическая бочка и бак из-под воды.

После подбора подходящего корпуса для печки на опилках в теплицу нужно приобрести арматуру и полосу стали. Естественно, нужно не забыть о дымоходе.

Можно делать колпаковые печи своими руками на основе бочки:

  1. Нужно срезать верхнюю часть бочки или крышку.
  2. В полученном элементе вырезать паз и вварить в него отрезок трубы. Это будет дымоход.
  3. В стенке бочки прорезывается дверца для закладки горючего материала.
  4. Крышка обрабатывается таким образом, чтобы свободно проходить в бочку. После этого ее можно уплотнить заранее приготовленной стальной полосой.
  5. На финальном этапе в крышке прорезается еще одно отверстие, к которому приваривается еде одна труба. Это поддув.

Инфракрасные обогреватели: описание, принцип работы

Принцип работы такой печи очень прост: топливо внутри нее не горит, а тлеет. По мере выгорания топлива крышка продавливает золу и плавно опускается вниз под собственным весом.

Конструкцию такой печи можно усложнить, добавив полноценный зольник и самостоятельную топку.

Расчёт основных параметров

Для того чтобы правильно построить печь Кузнецова необходимо точно соблюдать разработанную специалистами схему. Мастера, которые имеют большой опыт работы в строительстве таких печей, рекомендуют перед тем, как начать капитальную кладку потренироваться положить её «насухо», если вы делаете это в первый раз.

Если печь будет возводиться на стадии строительства самого дома, то необходимо составлять проект таким образом, чтобы она смогла отапливать сразу несколько помещений.

Фундамент для печи должен быть качественным и иметь обязательно гидроизоляционный слой. Также необходимо учесть, что фундамент дома не должен переходить в основу для печи. Эта конструкция должна иметь собственный фундамент, дающий свою усадку.

Бетонное основание должно быть больше размеров печи примерно на 10 сантиметров со всех сторон. Степень его заглубления будет зависеть от высоты конструкции и грунтового состава, где будет строиться печь. Обычно глубина котлована составляет от 40 до 60 сантиметров. На дно укладывается подушка из песка для гидроизоляции и слой щебня для упрочения постройки. Для формирования боковых стенок устанавливают опалубку из досок.

Схема порядовки колпаковой печи ОВИК-9

  • Печь (ОВИК-9) имеет варочную камеру с 2 конфорочной плитой и стальными закрывающимися дверцами.
  • Оборудована отдельным вытяжным каналом, который позволяет регулировать температурный режим внутри запертой ниши.
  • Может использоваться в качестве духовки, поэтому в стенки встраиваются металлические полозья для противней.
  • Двухколпаковая печь может использоваться в «летнем» и «зимнем» режиме. Поэтому летом на ней можно только готовить.

Отопительно-варочная печь Кузнецова ОВИК-9

Глубина топки 450х470 мм с сухим швом для расширения кирпича в 2–3 см. Если топочная необходима больших размеров 510х530 мм, то задняя стенка выкладывается не в ½ кирпича, как показано в порядовке, а в ¼ кирпича.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
