Печное отопление с водяным контуром для частного дома — общие положения

Особенности устройства печного отопления

При выборе печного отопления одной из самых частых ошибок становится мысль о том, что сначала нужно построить дом, а уже потом начать заниматься кладкой отопительного устройства. Дом и печь следует воспринимать как два тесно взаимосвязанных друг с другом объекта, требующих комплексного подхода и тщательного расчёта.

«Пляши от печки!» – именно так звучит девиз печников. Это значит, что прежде чем приступить к строительству, необходимо:

1.     Понять, какая печь вам нужна;
2.     Рассчитать ее размеры и массу;
3.     Определить место ее установки в доме.
4.     Рассчитать нагрузку от нее на фундамент или перекрытия.
5.     Продумать систему дымоотвода.

Образно говоря, не печка строится внутри дома, а домик возводится вокруг печки!

Алексей Телегин:

– Бывает так: застройщик сначала возведёт дом, накроет кровлю, сделает отделку и потом вдруг вспоминает об отоплении и хочет поставить печь. Тут и выясняется, что она просто не «вписывается» в помещение. Приходится решать эту проблему, переделывать или усиливать фундамент, ломать и перестраивать перекрытия и стропильную систему.

– Только в случае, если у вас есть проект или эскиз печи, можно привязать её к плану дома.

Поэтому возведение печки следует разбить на ряд последовательных этапов. А именно:

    1. Проектирование. На этом этапе:

• выбираем тип и конструкцию печи;
• предварительно определяем место под нее;
• рассчитываем безопасные расстояния в местах пересечения и примыкания ее поверхности к полу, потолку, перекрытиям, кровле, стенам, перегородкам;
• продумываем ее внешний вид, отделочные материалы, фактуру поверхности.

2. Контроль. На этом этапе нужно убедиться, что все работы ведутся в соответствии с проектом.

Также необходимо заранее подобрать правильный материал для изготовления печи и дымохода. Лучше применять полнотелый кирпич пластического формования, так как кирпич сухого прессования не выдерживает высоких температур.

Печь из кирпича

Печь – не только устройство обогрева дома, но и элемент декора

В небольшом доме можно установить одну печь, для топки которой потребуются дрова или уголь. Современное печное отопление частного дома предусматривает множество видов конструкций обогревательных сооружений. Следует выбрать такую, чтобы она предназначалось не только для отопления помещения, но и для приготовления пищи. Перед установкой печи нужно подобрать подходящее место, чтобы её использование было максимально эффективным:

1. Топка должна быть направлена в сторону коридора или кухни, а обогреваемые поверхности — в комнаты. Проектируя печь, следует знать, что 1 м² её площади обогревает до 30 м² помещения.
2. Нельзя ставить возле печки мебель или устанавливать перегородки, не сооружать печь в углу комнаты. Большая по площади стена её должна выходить в жилые помещения, тогда в них постоянно будет тепло.
3. Конструкцию печки выбирать соответственно её назначению. Они бывают только для обогрева помещения или ещё и для приготовления пищи. В этом случае следует учесть варочную поверхность и духовой шкаф

Отопительная печь:

Строительство печного сооружения

Печное сооружение возводится во время строительства дома, но фундамент строится отдельно от общей закладки. Можно установить печь в уже построенном доме, но тогда потребуется поднять часть пола и делать отверстия в потолке и крыше для установки дымохода.

Подробная кладка печи:

Размер и глубина фундамента зависит от типа печной конструкции. Возводится сразу же после изготовления общего фундамента дома. Под кирпичную печь он должен быть монолитным железобетонным, на 10-15 см больше её параметров с каждой стороны. Требуется соблюдать размер глубины — от 0,5 м до 1 м. Если почва рыхлая, или близко расположены грунтовые воды, нужно фундамент не углублять, а увеличить его площадь.

Для постройки печи следует использовать хорошо обожжённый красный кирпич. При постукивании он отдаёт металлическим звуком. При падении если раскалывается, то на крупные куски. С ним легко работать, так как поддаётся правильному разлому. Участки печи, контактирующие с огнём, выкладываются огнеупорным кирпичом (топка и часть дымохода).

Подробная кладка печи:

Процесс обогрева помещения

Продуманное устройство печи в частном доме предопределяет эффективный обогрев помещения. В топке с подачей воздуха сгорает твёрдое топливо (обычно дрова или уголь). Естественная тяга способствует передвижению дымовых газов по каналам к выводящим вертикальным ходам, откуда они выходят наружу. За это время прогреваются кирпичные стены печи, а тепло от горячего камня распространяется по всем комнатам.

Продуманное устройство печи в частном доме определяет качество обогрева помещения

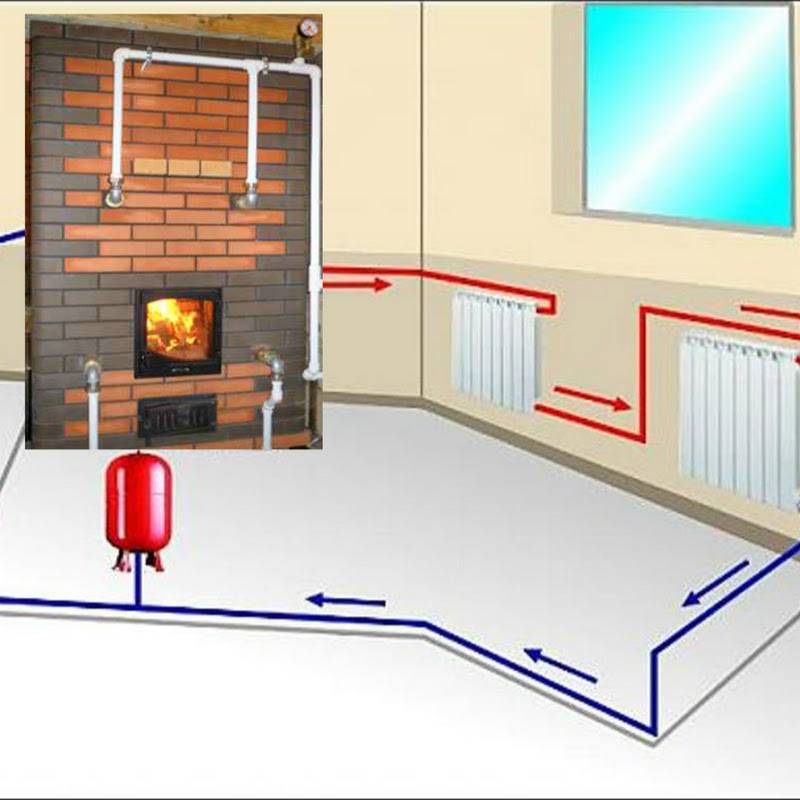

Схема с естественным движением теплоносителя

Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

Последовательность выполнения операций своими руками

1. 1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
   2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
   3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. 1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
   2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
   3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
   4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.

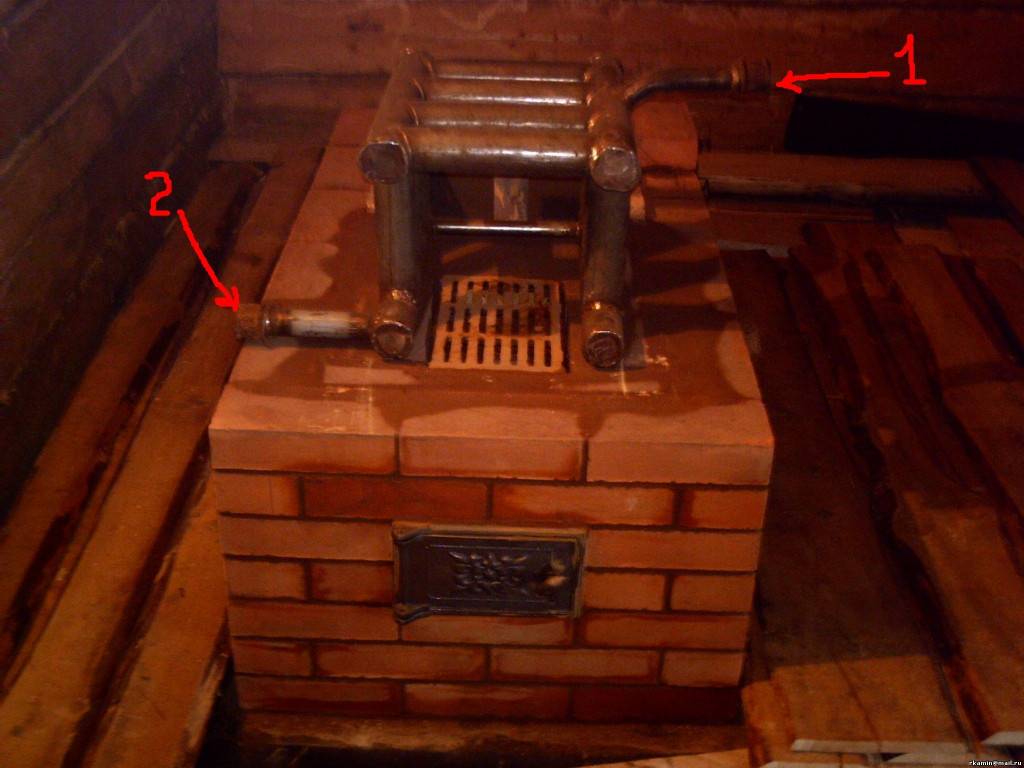

   5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
   6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
   7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.

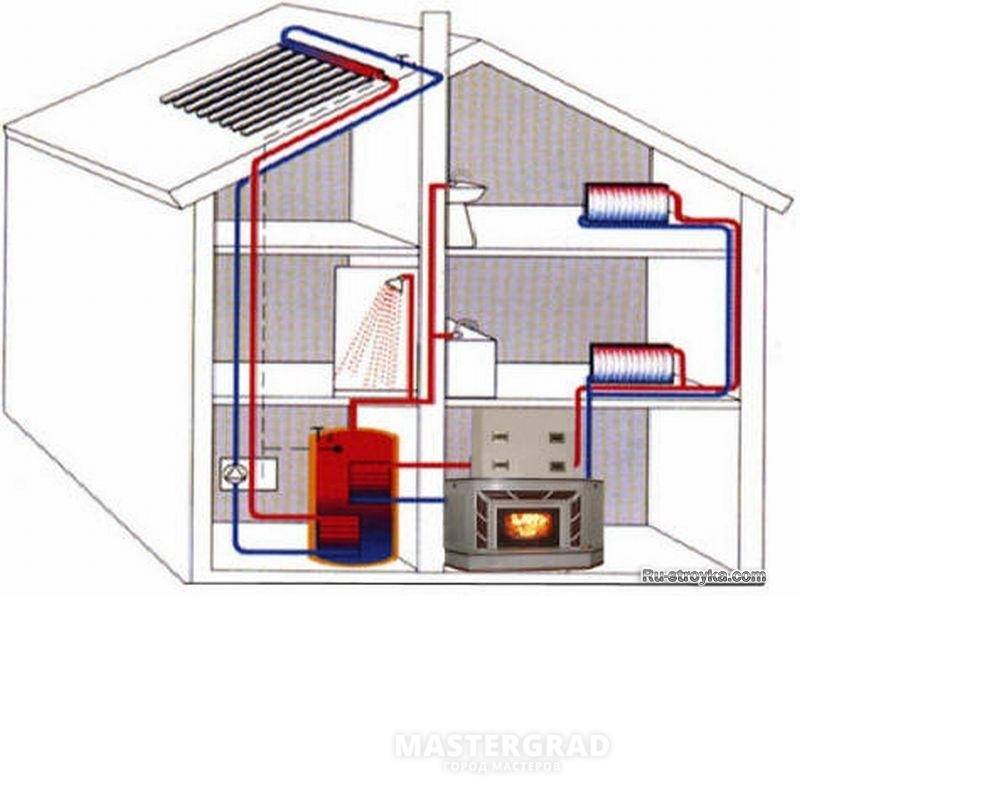

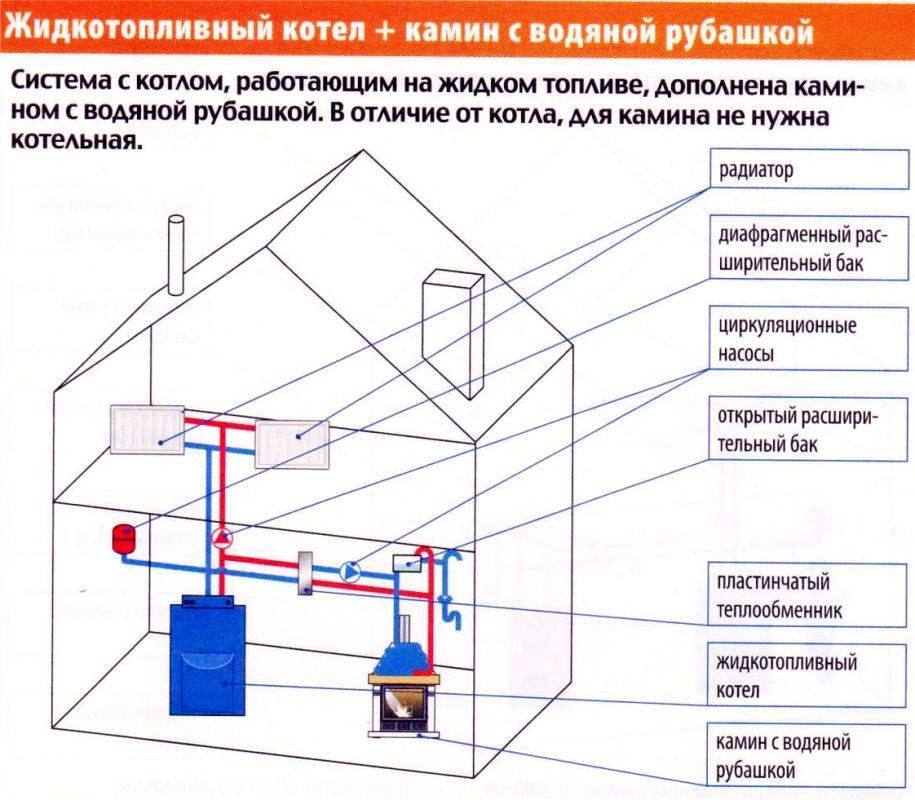

• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

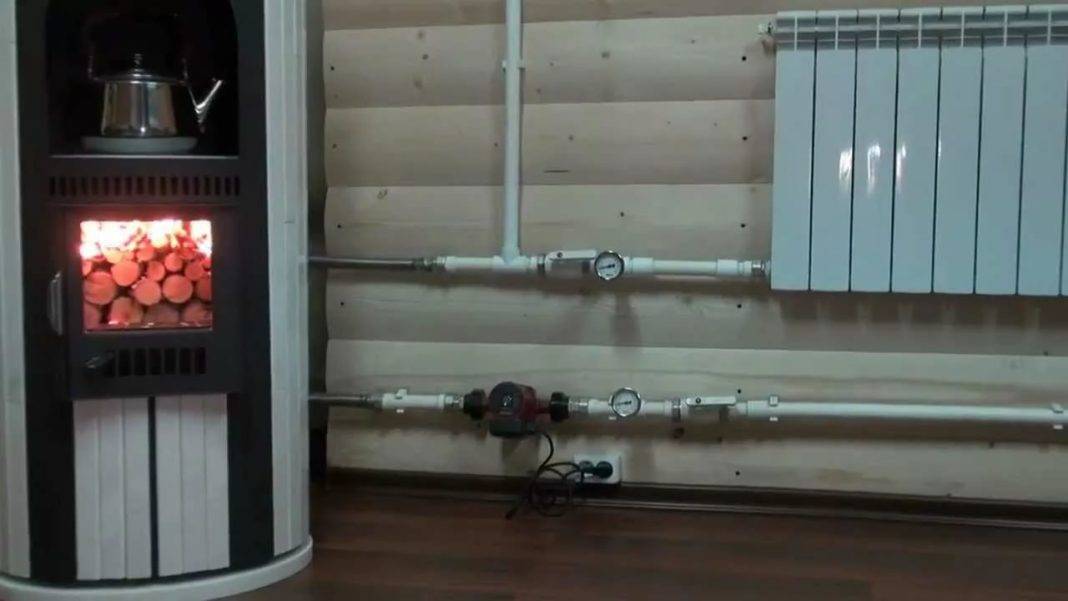

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры.
Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении.
Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Паровое отопление в частном доме от печи на дровах своими руками

Приступая к монтажу парового отопления, важно учитывать размеры дома и схему отопления. Так если будет использоваться 2-х контурная система обогрева с возможностью получать горячую воду для хозяйственных нужд, то лучше приобретать котел помощнее

Во время работы всей системы печью производится достаточно большое количество тепла

Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

Во время работы всей системы печью производится достаточно большое количество тепла. Это не позволяет использовать синтетические трубы, которые не предназначены для работы при высоких температурах. Мастера рекомендуют использовать для монтажа такие виды труб:

1. Стальные.
2. Медные.
3. Нержавеющие.

Установка стальных труб традиционна для нашей страны, однако их монтаж связан с трудностями. Для установки не обойтись без сварочного оборудования и чаще всего нужно будет нанимать хорошего мастера, чтобы монтаж системы был сделан правильно и владельцам не угрожали протечки. Стальные трубы обладают высокой прочностью при механических воздействиях, но их недостаток в том, что они подвержены коррозии.

Медные трубы отличаются высокой стоимостью и сложностью монтажа, при котором используется пайка стыков. Преимущество меди в том, что она быстро отдает тепло, так как обладает высокой теплопроводностью и помещение нагревается гораздо быстрее. Медные трубы легко переносят воздействие высоких температур, не подвержены коррозии.

Оцинкованные и нержавеющие трубы достаточно прочные, не разрушаются ржавчиной, хорошо отдают тепло в помещении. Монтаж системы из оцинкованных труб отличается простотой, так как стыковка осуществляется с помощью резьбы. Такие трубы гарантированно прослужат не одно десятилетие, но стоят дороже стальных.

Паровое отопление в частном доме: монтажные работы, схема

Прежде всего необходимо произвести расчеты, закупить все необходимые материалы и оборудование, составить проект. Если владелец частного дома занимается подобными работами впервые, стоит обратиться за помощью к профессионалу. Когда все готово, приступают к монтажу по спланированной схеме.

Монтаж однотрубной системы парового отопления отличается простотой, однако имеет существенные недостатки. Система состоит из последовательно соединенных между собой радиаторов. Недостаток однотрубного варианта состоит в том, что в радиаторах, к которым в первую очередь доставляется теплоноситель, поддерживается высокая температура. Однако к дальним точкам дома доставляется остывший теплоноситель и эффективность обогрева помещения значительно снижается.

Двухтрубный вариант подразумевает параллельную установку подающей трубы и обратной, по которой теплоноситель поступает в центральную магистраль, а затем в печь на дровах. Преимущество этой системы в том, что все радиаторы одновременно получают теплоноситель одинаково высокой температуры, а весь дом, даже дальние точки, хорошо прогревается.

2-х трубная система отопления более сложная, но гораздо надежнее, более функциональнее и эффективнее. У владельцев появляется возможность с помощью отдельно установленных вентилей регулировать подачу горячей воды к каждому радиатору. Это позволяет экономить. Если помещение не используется длительное время, в нем можно установить температуру немного ниже, чем в помещении, в котором живут люди. Благодаря такой регулировке тепло используется рационально.

Паровое отопление в частном доме от печи на дровах, видео

Паровое отопление в частном доме от печи на дровах – актуальная тема для владельцев особняков, а особенно с приходом холодов. Они стремятся не только сэкономить, но наслаждаться теплом в студеные зимы. Рекомендуем посмотреть фото, изучить схемы, и выбрать подходящие варианты отопления в доме непосредственно от печи.

Так что же выбрать?

Тут все зависит от целей. Если для вас важна пожарная безопасность, отдайте предпочтение твердотопливному водогрейному котлу. Он устанавливается либо в отдельном строении, либо в помещении, отделенном от дома кирпичной капитальной стеной. А обогрев внутренних помещений производится по трубам, горячей водой.

Если для вас важно постоянно иметь теплый дом, остановите свой выбор на кирпичной печи. Главным недостатком любой водяной системы отопления является ее малая инерционность в сохранении тепла

При остановке горения в котле уже через час почувствуется неприятная прохлада в доме. Тогда, как печь сохранит тепло минимум на полдня. Нужно быть готовым к тому, что топить твердотопливный котел для поддержания комфортной температуры в доме придется круглосуточно. В то время как печь (особенно русскую) достаточно будет протопить утром и вечером. Это обеспечит дом теплом на целые сутки.

Что касаемо удобства в эксплуатации, то печь выглядит как более практичное решение. Твердотопливному котлу на отопительный сезон потребуется в несколько раз больше дров, по сравнению с печью. Котел сложно топить сырыми дровами, зато это можно делать при печном отоплении. Котел очень чувствителен к метеоусловиям в плане тяги, гораздо чувствительнее кирпичной печи.

Как видно, несмотря на весь прогресс технологий, печное отопление все еще имеет немало преимуществ перед более современным типом отопления с помощью твердотопливного водогрейного котла. И, пожалуй, самый серьезным его недостатком является высокая пожаропасность печей.

Обезопасить деревянный дом от пожара можно соблюдением всех норм и правил безопасности, которые должен знать каждый хозяин дома с печным отоплением. Все конструкции, соприкасающиеся с печью и находящиеся в непосредственной близости от нее должны находиться под постоянным контролем проживающих в доме людей. На самом деле это не сложно, но многие домовладельцы забывают об этом, чего делать ни в коем случае нельзя.

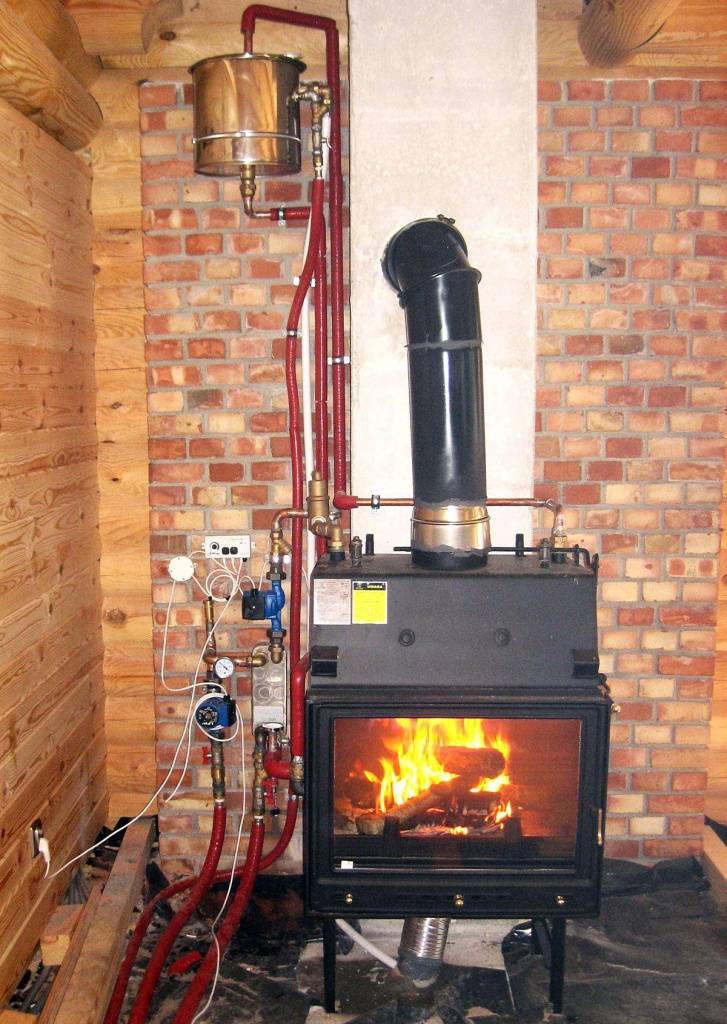

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

• мощность: 11 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 110м2;
• дымоход: 150мм, ;
• материал: сталь, чугун, керамические изразцы, шамот;
• тип стекла: прямое;
• габариты: 90*46*44см;
• вес: 91,5кг.

Достоинства:

• дизайн;
• качество сборки;
• высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

• мощность: 24 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 120мм, ;
• материал: сталь, чугун;
• тип стекла: прямое;
• габариты: 65*78*64,5см;
• вес: 151кг.

Достоинства:

• удобство растопки и ухода;
• высокая надежность;
• скорость прогрева помещения;
• экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

• мощность: 13 кВт;
• расположение: пристенное;
• площадь обогрева — до 130м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 125*50*56см;
• вес: 254кг.

Достоинства:

• современное оформление;
• богатый выбор расцветок корпуса;
• эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

• мощность: 9 кВт;
• расположение: пристенное;
• площадь обогрева — до 90м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 104*75*49см;
• вес:155кг.

Достоинства:

• не занимает много места;
• экономный расход дров;
• режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

• мощность: 14 кВт;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 150мм, ;
• материал: чугун, сталь, керамика;
• тип стекла: прямое;
• габариты: 108*56*51,5см;
• вес: 253кг.

Достоинства:

• эффективность;
• отопление и горячая вода;
• надежные комплектующие;
• идеальная сборка.

Недостатки:

высокая стоимость.

Дровяные печи для отопления дома: преимущества и недостатки

Традиционный камин или обычная печь нагревают воздух в помещении с помощью конвекционного и радиационного теплообмена. Толстые печные стенки отдают тепловую энергию окружающей среде, нагревая и предметы обстановки и воздух в помещении. Постепенно место холодного воздуха занимает теплый.

Печное отопление имеет массу неоспоримых достоинств:

• из всех видов теплообмена, радиационный является особенно комфортным. Это единственный способ теплообмена, в котором не участвует непосредственно теплоноситель;
• не нуждается в наличии газовых и электрических коммуникаций. Требуемое для отопления топливо вполне доступно, достаточно дешево, экологически безвредно;
• в теплое время года габаритная каменная печь осуществляет своеобразное кондиционирование помещения. Имея свой собственный фундамент, с его помощью она может выводить в грунт лишнее тепло;
• большая часть печей способна выполнять разные функции – отопление помещения, готовка еды, нагрев воды;
• камин или печь создают в жилище особо теплую и уютную атмосферу, часто определяя общий стиль дома;

Но, наряду с достоинствами, отопление печью имеет и некоторые недостатки:

• инерционность – любая кирпичная печка нуждается в определенном количестве времени для выхода в рабочий режим и хорошего разогрева. Но чугунные изделия, печи-камины, булерьяны и буржуйки от данного недостатка избавлены;
• размеры – греющая мощность печи прямо связана с ее величиной;
• низкий КПД, объясняемый большими потерями тепла. Много тепловой энергии улетучивается с дымом в трубу;
• неравномерное распределение температуры в жилище. Холодный воздух в комнате постепенно заменяется теплым, но не достаточно равномерно. Возле печи обычно бывает слишком жарко, а на расстоянии от нее может быть довольно прохладно;
• печью можно обогреть только прилегающее к ней помещение, поэтому в удаленных от нее комнатах необходимо дополнительное отапливающее устройство;
• устройство требует фактически постоянного обслуживания: необходимо периодически подбрасывать в нее топливо, поддерживать активное горение, чистить дымоходы и зольники от мусора и сажи, контролировать и регулировать тягу;
• сложность обслуживания – процессом горения необходимо управлять, это достаточно ответственная задача;
• наличие отличной тяги – она просто необходима для процесса горения и своевременного удаления газовых отходов;
• обеспечение топливом – запас топлива должен постоянно возобновляться. Зола и шлак должны удаляться;
• пожароопасность – чтобы обезопасить отопительное устройство, необходимо тщательно изолировать дымоходы. Особенно это касается строений из дерева. Еще один фактор повышенной опасности – невозможность моментального прекращения горения.

Недостатки печного отопления с водяным контуром

1. Потеря полезного пространства. Теплообменник, встраиваемый в топливник, значительно уменьшает его размер, потому при закладке топливника нужно учитывать этот фактор. Ну а если теплообменник встраивается в уже имеющуюся конструкцию единственным решением остается частая закладка топлива.
2. Повышенная пожароопасность. Так как печь или камин предполагают наличие открытого огня и запаса топлива неподалеку, то оставлять без присмотра такую печь надолго не рекомендуется.

   Организовав печное отопление в доме, вы должны постоянно следить за пожарной безопасностью

3. Угарный газ. При неправильной эксплуатации в жилые помещения может проникать угарный газ, опасный для жизни человека.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система. Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией. Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.
