Печное отопление с водяным контуром

5 Возведение своими руками

Для начала подготавливается проект, после чего делается согласно чертежам теплообменник, который должен в последующем монтироваться в печку. Собственно и печка возводится по его габаритам.

При проектировании нужно подумать, каким образом устройство будет располагаться в комнате. Место должно быть удобным для пользования и общедоступным.

После того как фундамент установлен, готовится кирпич для кладки. Он должен быть огнеупорным, без каких-либо сколов, повреждений и трещин. Также нужно предусмотреть в проекте месторасположение поддувала и камеры сгорания, дымоотвода, варочной поверхности. Последнюю можно и не монтировать, всё зависит от предпочтений хозяев дома.

Постройка происходит в определённой очерёдности:

  1. 1. Для начала подготавливается раствор. Он состоит из воды, глины и песка. Такую смесь можно уже в готовом виде приобрести в специализированных магазинах, но опытные мастера делают её самостоятельно.
  2. 2. Фундамент изолируется слоем плёнки или рубероида.
  3. 3. Поверх укладывается равномерный слой раствора и кладутся первые ряды кирпича.
  4. 4. Обустраивается топка и зольник. Точность кладки нужно проверить с помощью строительного уровня.
  5. 5. Дальше фиксируется дверка и делается свод. Также монтируется дымоход. Для стен дымохода нужно использовать полукруглые кирпичи.
  6. 6. На завершающем этапе происходит монтаж водяного контура. Подсоединяются трубы и батареи, ёмкость для теплового обмена. После этого заливается жидкость. Можно использовать обычную воду или подготовленные растворы.

Также при желании можно сделать декоративную отделку печи. Экономичное устройство печки можно сделать и самостоятельно. Такое устройство долговечное, имеет высокий коэффициент полезного действия, поэтому дом получит установку, независимую от централизованного отопления.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Технические характеристики популярных модели печей с водяным контуром

В интернете можно найти множество статей о том, как самостоятельно изготовить печи отопительные с водяным контуром и установить их. Тогда почему же заводские агрегаты так популярны и востребованы? Для начала заметим, что вы покупаете полностью готовую конструкцию с высокими показателями качества и степенью безопасности. Готовая модель имеет презентабельный внешний вид и небольшие размеры, её несложно установить собственными силами. Сегодня имеется большой выбор отопительных устройств на рынке по приемлемой стоимости. Понятно, что цена печей зарубежных фирм-производителей (EdilKamin Aqua, Hark, Kastor и т.д.) выше, нежели отечественных (Бавария, Каракан, Бренеран-Акватэн). И, конечно, покупая готовую модель, вы получаете гарантию производителя.

Выбирая печь для своего дома, обратите внимание на такие показатели:

  • мощность – размеры и вес печи зависят от неё. Если печь небольшая, тогда основание под неё сооружать совсем необязательно. Но если мощность агрегата велика, тогда для такого тяжёлого устройства нужен отдельный постамент;
  • площадь, которую сможет обогреть печь. Так, для 50 куб.м. загородного дома требуется печь мощностью 2 кВт.

Модели, по образу и подобию схожие с печью:

  • котлы с водяным контуром – позволяют отопить помещение площадью до 180 кв. м. В качестве топлива используются дрова. Такой стальной котёл имеет встроенный электрический блок, т.е. функционирует на электричестве.

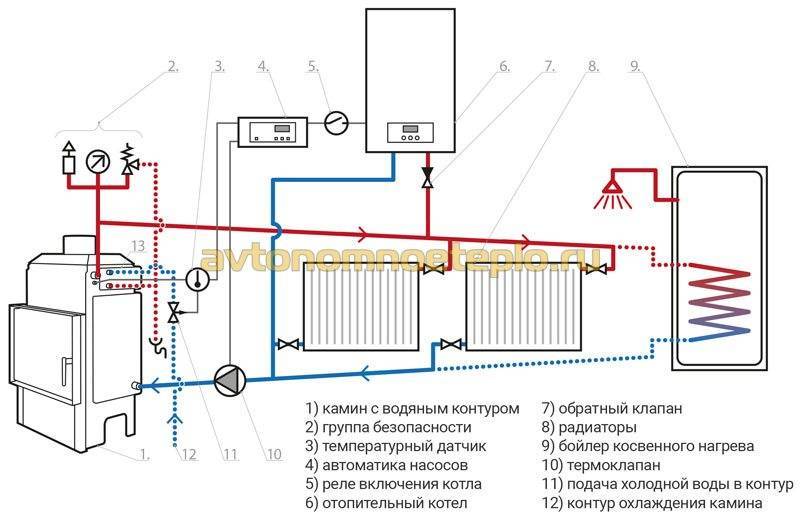

  • камины с водяным контуром – объединяют функции классического камина и твёрдотопливного котла. Вода нагревается при помощи циркуляционных насосов. Могут быть оборудованы плитой для приготовленияпищи.

Бренд

Характеристики

Стоимость

Бавария

Производитель: Россия
Мощность: 9 и 12 кВт (250 и 300 куб. м.)
Теплообменник: 4, 6 кВт
Вес: 131, 170 кг

24000 руб., 40000 руб.

Каракан

Страна: Россия
Мощность: 8-30 кВт
Отапливаемое помещение: 160-900 куб. м.
Вес: 66-125 кг

11500-25990 руб.

EdilKamin Aqua

Производитель: Италия
Мощность: 9 и 14 кВт (260 и 340 куб. м.)
Вес: 156, 255, 310 кг

88920 руб., 129870 руб., 133380 руб.

Бренеран-Акватэн

Производитель: Россия
Мощность: 11, 18, 27, 35 кВт (200-1000 куб. м.)
Вес: 150-350 кг

22000-51200 руб.

АВХ

Производитель: Чехия
Мощность: 7-12 кВт
Отапливаемая площадь: 120-440 куб. м.
Вес: 160-245 кг

111000-171000 руб.

Hark

Страна: Германия
Мощность: 8,4-14 кВт
Вес: 164-424 кг

233550-309225 руб.

La Nordica TermoRossella Plus DSA

Страна: Италия
Мощность: 15,4-23,7 кВт
Вес: 160-219 кг

156000-237000 руб.

Kastor

Страна: Финляндия
Мощность: 12-20 кВт
Вес: 48-86 кг

37000-83410 руб.

Расчет и проектирование системы отопления

Главный принцип расчета — отопительная система должна компенсировать теплопотери дома. Поэтому в первую очередь оцениваются тепловые потери, на основании которых определяется мощность (кВт), которая потребуется, чтобы обогреть дом. Такой сложный теплотехнический расчет самостоятельно выполнить невозможно. Если нет возможности поручить расчет инженерам можно попробовать выполнить его при помощи специальных программ: Auditor OZC 6.9, nanoCAD otoplenie, VALTEC H2O. А можно довериться практическому опыту теплотехников и исходить из того, что на каждый 10 м2 площади отапливаемого строения требуется 1.2-1.5 кВт мощности отопления. На основании расчетов делается чертеж отопительной системы, на котором указывается расположение всех элементов и движение теплоносителя.

Плюсы и минусы традиционного печного отопления

Обогрев дома от дровяной кирпичной печки является традиционным для России, хотя в последнее время его практически заменили водяными системами. Связан этот переход во многом недостатками отопления от печи.

Тем не менее, приведем и несколько положительных моментов эксплуатации печей:

  • Обогрев помещения от печи осуществляется за счет передачи тепловой энергии посредством волн, которые благотворно воздействует на человеческий организм – так считают ученые.
  • Традиционная, оформленная в этническом стиле печь, придает помещению определенный колорит, а иногда и позволяет наблюдать за открытым пламенем.
  • Увеличить эффективность кирпичной печи можно с помощью дымовых каналов, по которым тепло будет передаваться по всему дому.
  • Для работы печи не требуется наличие электроэнергии.
  • Некоторые конструкции твердотопливных печей позволяют обогревать помещение на втором этаже дома за счет встроенных дымовых каналов.

Несмотря на все перечисленные достоинства, аутентичное печное отопление сейчас практически не встречается, хотя посидеть возле теплой печи и погреться с мороза может быть очень приятно.

Аргументы против применения печного отопления можно сформулировать так:

  • Обогрев от такого агрегата происходит неравномерно – возле самой печи очень жарко, а по углам – прохладно.
  • Русская печь с дымовыми каналами и прочими элементами занимает очень много места.
  • От такого отопительного прибора обогреваются лишь те помещения, в которые выходят его стенки.
  • Температуру воздуха в разных комнатах невозможно отрегулировать по своему желанию.
  • Низкая эффективность. Как правило, максимальный КПД печи составляет не более 60 %, а у газовых котлов, например, он может превышать 90 %.
  • Дровяную печь необходимо постоянно обслуживать – вычищать золу, растапливать, регулировать тягу заслонками и периодически подбрасывать топлива. Не каждый это любит.

Некоторые из перечисленных недостатков можно компенсировать, если оборудовать печное отопление с водяным контуром, встроив в него теплообменник.

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.

Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Выгода отопления с водяным теплоносителем

Дополнение печи конвекционными воздушными каналами – явный плюс. Такая система позволяет транспортировать теплый воздух в другие помещения, которые не соединяются с конструкцией стеной.

Воздух выступает теплоносителем, но требует сооружения воздуховодов, и тут можно найти несколько минусов:

  1. Воздуховоды отличаются большими габаритами, что не всегда удобно для помещений небольшой площади.
  2. Трубопровод может оказывать большое сопротивление движению потоков. Это встречается при наличии поворотных элементов в воздуховодах.
  3. Воздух имеет низкую теплоемкость, чтобы нагреть комнату, расположенную от печки довольно далеко, нужно затратить значительное количество топлива.
  4. В процессе протапливания выделяются сажа, пыль, которые будут оседать на внутренних стенках воздуховодов и рано или поздно приведут к их засорению.

Лучший вариант для отопления частного дома – печь с котлом водяного отопления. Вода является оптимальной альтернативой прочим теплоносителям. Жидкость имеет высокую удельную теплоемкость, потому может принимать и отдавать намного больше тепловой энергии. К тому же транспортировать воду можно посредством труб малого диаметра; вода не горит, не выделяет токсичных веществ, доступна и стоимость ее невысока.

Недостаток один – вода быстро замерзает. При -0 С вода превращается в лед, может разрушить все системы отопления. В сочетании с кислородом вода приобретает коррозийную активность, негативно влияя на металлические элементы. Дополнительный недостаток применения жесткой воды – образование накипи, которая будет оседать на внутренних стенках трубопроводов.

Придется принимать меры, чтобы снизить риск порчи элементов:

  • Если печь используется круглогодично (в домах постоянного проживания), то отопительный контур не пострадает. Современные котлы срабатывают при +5 С, подавая сигнал, что пора повышать температуру.
  • В домах сезонного проживания из системы лучше спустить воду, чтобы не разморозить все конструкционные элементы.
  • Для обеспечения нерегулярных потребностей тепла можно поставить электрический котел. Таким образом, приезжая на дачу или возвращаясь с работы, хозяева сначала запускают электрокотел, который дает время для растопки печи, циркуляции водяного теплоносителя. Электрокотел потом выключается, а печка нагревает комнаты в обычном режиме.
  • Для уменьшения коррозии в воду добавляют специальные присадки. Можно сделать закрытую систему водяного контура, в этом случае кислород в воду не попадает и риск порчи трубопровода снижается.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

  • направление в интерьере;
  • сочетание оттенков;
  • освещенность.


Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

  • Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
  • Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
  • Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
  • Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.
