Как сделать пеллетную горелку своими руками?

Новое – переделанное старое

Схема гранулятора для пеллет.

Есть и более простые и дешевые способы сделать конструкции, работающие на пеллетах. Например, переделать обычный дровяной котел не составит труда. Для этого вам понадобится: собственно дровяной котел; небольшая лопата или совок; металлическая корзина для пеллет или решетка из перфорированного уголка, для изготовления необходимо:

1. Перфорированный профильный лист или уголок 20×20,
2. Дрель,
3. Сварочный аппарат, электроды.

Не стоит думать, что можно просто засыпать пеллеты в котел вместо дров, и они будут гореть. Нет, в этом случае воздух не будет поступать внутрь насыпи, и вместо эффективного сгорания гранулы будут бесполезно тлеть. Поэтому нужна такая конструкция, которая позволит воздуху равномерно поступать внутрь насыпи гранул.

Простое и очень эффективное решение этому – небольшая решетка размером 25×25 см. Тут вы можете воспользоваться одним из вариантов на выбор:

1. Сварить корзину размером примерно 25×25×10 см из перфорированного профилированного настила, размер корзины определяется размером топочной камеры. К днищу корзины можно приварить две опоры из уголка 40×40, но можно их установить стационарно в топочной камере.
2. Сварить решетку из перфорированного уголка 25×25 с размером отверстий 8-10 мм, такой уголок можно изготовить самому, просверлив отверстия в полках и вершине уголка из нержавеющей стали с шагом 50 мм. Решетка должна свариваться так, чтобы уголки были расположены вершиной кверху. Для изготовления решетки понадобится 10 отрезков уголка длиной 20-25 см.

Как это сделать:

1. Расположить три отрезка параллельно с расстоянием примерно 10 см, на них перпендикулярно уложить следующие три отрезка.
2. Прихватить точечной сваркой.
3. Установить следующий ряд из двух отрезков, расположив их параллельно первому ряду уголков, но со смещением относительно них, прихватить точечной сваркой.
4. Аналогичную операцию проделать с оставшимися двумя отрезками уголков, установив их параллельно уголкам второго ряды, но со смещением, прихватить сваркой.

Очистите дровяной котел от пепла и древесных остатков. Удалите все решетки, колосники и другие вставки. Поместите гранулы в корзину и вставьте ее в дровяную печь так, чтобы она находилась в передней части топки, однако дверца при этом должна свободно закрываться

Если часть гранул будет просыпаться, не обращайте на это внимание

Откройте вентиляционные отверстия и дымоход полностью для создания воздушного потока. Разожгите огонь в топке и закройте дверцу после того, как пламя установится. Отрегулируйте тягу с помощью вентиляционных отверстий, когда верхний слой гранул разгорится достаточно. Если происходит избыточное выделение дыма, нужно увеличить вентиляционное отверстие.

Принцип работы

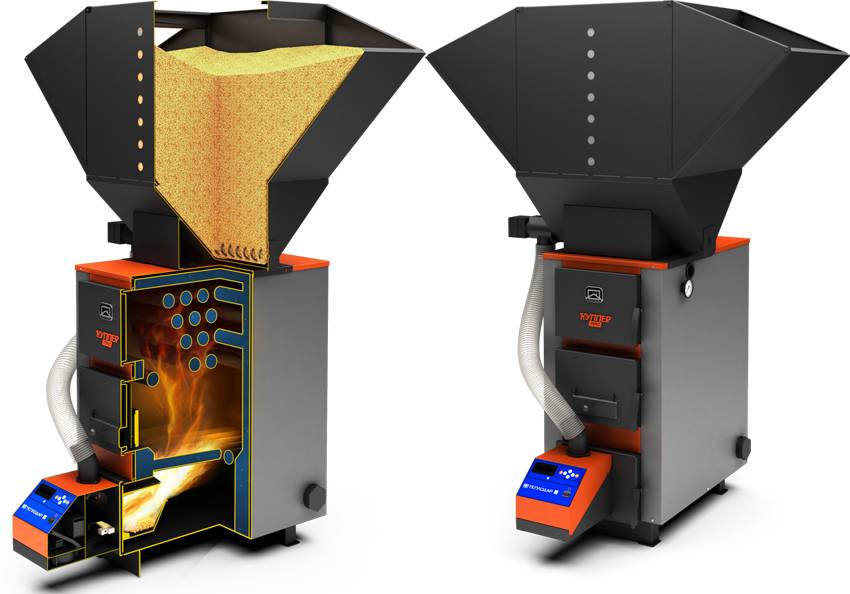

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

• Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
• Контроллеры для автоматизации процесса работы;
• Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
• Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Основные преимущества

Пеллеты представляют собой цилиндрические гранулы диаметром 4−10 мм и длиной 15−50 мм. В качестве сырья для их изготовления можно использовать различные природные материалы. Чаще всего пеллеты своими руками в домашних условиях делают из следующего сырья:

1. Отходов деревообрабатывающих предприятий — наиболее качественными являются гранулы из опилок.
2. Коры, веток, а также сухой хвои и листвы.
3. Отходы агропромышленного комплекса.
4. Торфа — использование этого вида топлива позволяет добиться максимальной теплоотдачи.

В этом видео вы узнаете, как сделать пресс для брикетов:

Качество гранул во многом зависит от используемого сырья. Лучше всего использовать топливо, изготовленное из древесных опилок. Так как древесные отходы в топливе премиум-класса имеют высокую степень очистки, то изготовить их самостоятельно довольно сложно.

Также промышленные сорта могут содержать и определенное количество примесей — кору, хвою, листья. Они обладают более высокой зольностью, но при этом показатель энергоемкость остается высоким. Для производства пеллет в домашних условиях чаще всего используют различные виды отходов деревообработки и сельхозпроизводства.

Среди основных преимуществ этого вида топлива можно отметить:

1. Содержание вредных веществ минимально, и при его сгорании в основном выделяется углекислый газ с водяным паром.
2. Может использоваться в котлах длительного горения.
3. Не требуется много места для хранения.
4. Так как в процессе производства не нужно использовать химические ингредиенты, то риски развития аллергических реакций минимальны.
5. Обладает высоким показателем теплоотдачи.
6. Пеллетное топливо не подвержено процессам внутреннего гниения, что исключает самовозгорание.

У данного вида топлива множество преимуществ

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

Принцип работы пеллетного прибора

Как правило, стандартная горелка пеллетного типа реализуется заводами-изготовителями уже укомплектованной дополнительными приборами:

• шнековое устройство на топливную подачу;
• контроллер для автоматического регулирования процесса функционирования;
• бункерный короб для топлива;
• лямбда-зонд, измеряющий остаточное количество кислорода и автоматически регулирующий горение.

Устройство пеллетного котла

На участке от горелки до шнека иногда монтируется пластиковая гофра, которая позволяет при образовании тяги обратной направленности, предотвратить распространение огня.

К основным элементам пеллетной горелки также относятся:

• вентилятор на подачу воздуха, располагаемый в нижней части устройства или позади горелки и регулируемый посредством специального контроллера;
• термоэлектрический нагревательный элемент, задействованный в автоматическом розжиге пеллет.

Автоматическая загрузка пеллет в топку из бункера осуществляется без непосредственного вмешательства оператора отопительного оборудования. Подача топлива осуществляется посредством шнека с электрическим приводом, а также проверяется контроллером с температурными датчиками и индикаторами, отражающими работу пеллетной горелки.

Схема управление температурным режимом теплового носителя в системе отопления очень простая.

При достижении определенных температурных значений, горелка переводится контроллером в режим «ожидание» с продолжительным тлением топлива. После того, как тепловой носитель охлаждается до необходимого уровня, датчиком подаётся сигнал на включение вентилятора горелки, что вызывает загорание пеллет и перевод оборудования в стандартный рабочий режим. Для розжига может быть задействован ТЭН.

Работоспособность пеллетной горелки зависит от скорости подачи топлива в топку и его количества, поэтому только грамотная настройка этих параметров способствует обеспечению оптимальной эффективности функционирования оборудования.

Принцип работы пеллетного котла

Чтобы сделать пеллетный котёл своими руками, следует ознакомиться с механизмом действия прибора, его основными составляющими элементами и их взаимозависимостью.

Пеллетный котёл относится в категорию твердотопливных, но несколько отличается от традиционных видов этой группы отопительного оборудования. Он оснащён механизмом автоматической подачи топлива, что обеспечивает непрерывность в работе оборудования. Для него характерны небольшая камера сгорания и вместительный топливный бункер.

В принципе, если разобраться, то нет ничего сложного в том, как сделать пеллетный котёл своими руками. Главное, хорошо освоить принцип работы агрегата.

1. Из топливного бункера пеллеты поступают в камеру сгорания через транспортировочный шнек.

2. Горелка в котле поддерживает горение, так как внутри отопительного оборудования отсутствует естественная тяга.

3. Когда котёл включается, топливо загорается за счёт того, что горелка нагнетает воздух при помощи специально установленного в ней вентилятора.
4. Теплообменник нагревает теплоноситель, последний транспортируется по системе, обеспечивая равномерное нагревание воздуха в помещениях.

Когда топливо сгорело, процедура повторяется. В этот момент может наблюдаться незначительное понижение температуры.

В результате сгорания пеллет образовываются минеральные вещества, которые выходят в дымоход, и зола в очень маленьких количествах.

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов. Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата. На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

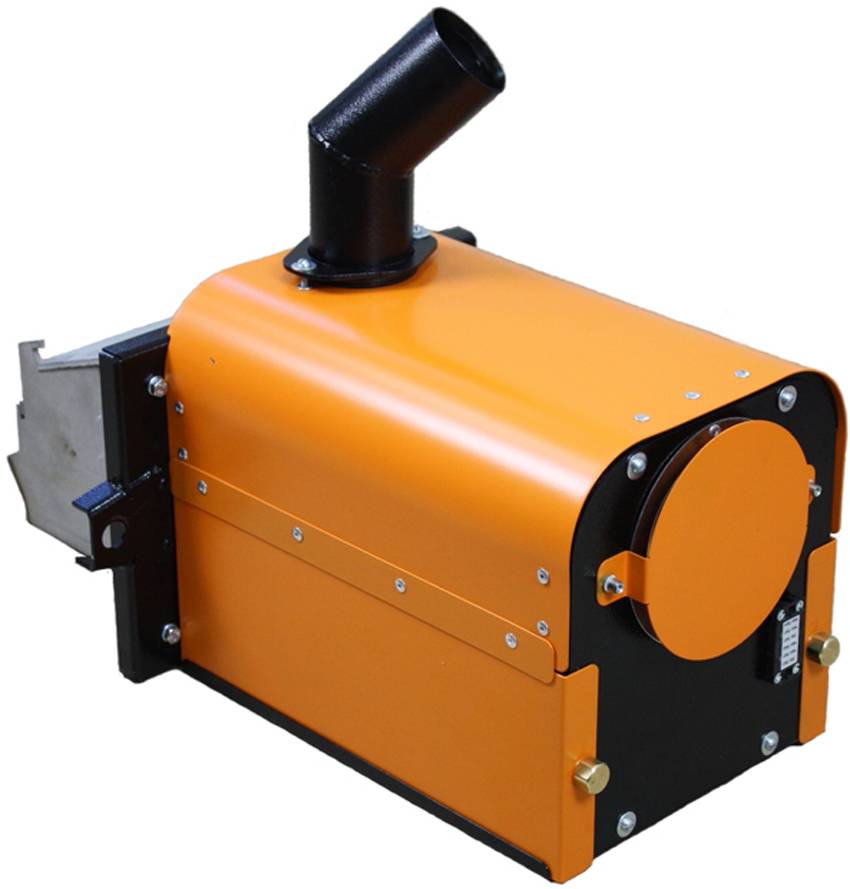

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

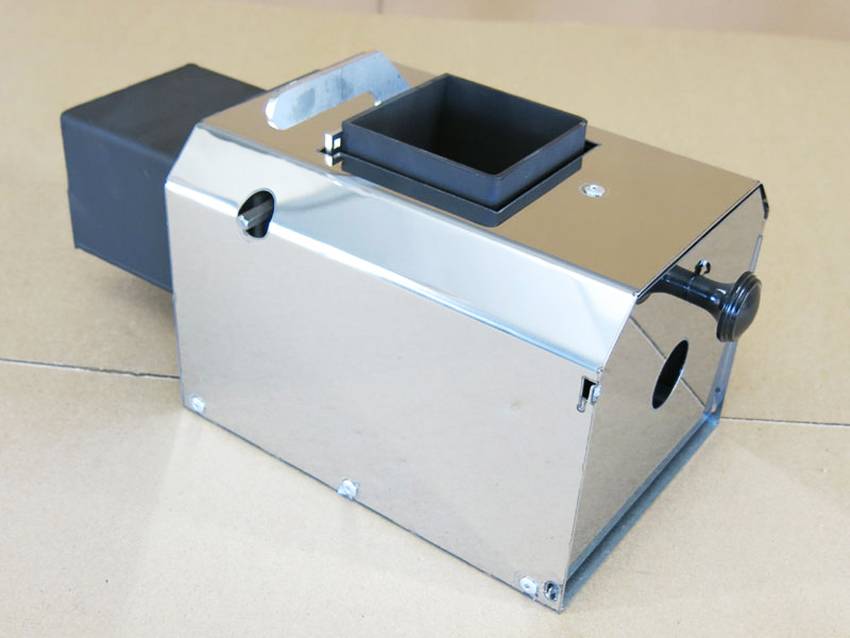

Устройство и принцип работы пеллетной горелки

Функциями пеллетного горелочного устройства – является создание условий в топочном пространстве для равномерного и полного сжигания пеллет, создание нужного процентного содержания топливно-воздушной смеси и стабильного режима горения пламени, для выработки и передаче тепловой энергии к водяному теплоносителю, циркулирующему по внутреннему сечению котловых поверхностей нагрева.

Базовые компоненты, чтобы выполнить пеллетную горелку своими руками:

• топочная камера для сжигания топлива, выполненная из жаропрочных труб прямоугольного или круглого сечения;
• колосник пеллетной горелки;
• топливный бункер для загрузки пеллет;
• топливный конвейер шнекового типа для перемещения пеллет;
• дутьевой вентилятор для пеллетных горелок, который осуществляет подачу кислорода в зону горения.

Процесс работы бытовых и промышленных пеллетных горелок может быть полностью автоматизирован. При установке большого топливного бункера, допускается автономная работа оборудования без присутствия оператора свыше 7 дней.

Для таких котлов подбирают универсальные устройства, к примеру, пеллетная горелка Pelltechpv 20b с ценой 96083 руб., которая может устанавливаться не только в пеллетный котел, но и в дизельный и любой твердотопливный агрегат.

Пеллетные горелки котлов имеют несложный принцип работы, он состоит из нескольких этапов:

1. При включении кнопки запуска котла включается дутьевой вентилятор и одновременно шнековый транспортер, который из бункера подает пеллеты в топочную камеру.
2. Управляющий контроллер дает сигнал на электрический ТЭН для воспламенения пеллет.
3. При достижении температуры греющей воды в контуре отопления установленного значения, термодатчик отправляет электросигнал электронному блоку управления для перевода котла в состояние горячего резерва.
4. При падении температуры в контуре отопления ниже установленного уровня, температурный датчик передает сигнал на блок управление для запуска котла, вначале включается вентилятор, затем шнековый транспортер с топливом и запальное устройство.

Гравитационные горелки

Гравитационная пеллетная горелка обладает самым простым способом функционирования. Она выполняется энергонезависимой и сможет работать даже без электрической энергии. Движение пеллет в ней осуществляется прямо из бункера насыпью, прямо в пиролизную камеру.

Воздухоподача и удаление отработанных дымовых газов происходит за счет естественной тяги в дымовом тракте котлоагрегата, создаваемой дымовой трубой.

Регулировка режима горения и воздухоподача выполняется в ручном режиме с использованием воздушной заслонки на горелочном устройстве и шибером на дымоходе.

Такой режим обеспечивает невысокий КПД и практически не может быть автоматизирован, поэтому в современных устройствах пеллетных котлов он практически не применяется.

Использование пеллет

В местностях, где нет централизованного подвода газа, пеллеты являются максимально эффективным и сравнительно недорогим топливом. При сгорании 1 кг пеллет выделяется тепловая энергия, которая равна той, что будет произведена после сгорания половины литра дизельного топлива. Общая отдаваемая мощность 5 кВт/ч. Для обогрева одноэтажного дома в местности, где зимы не слишком суровые будет уходить примерно 50 кг пеллет в сутки. Преимущество состоит в том, что засыпать их можно раз в несколько суток в зависимости от модели котла. Пеллеты помещаются в специальный бункер, из которого автоматически подаются в горелку. Обслуживать самодельную пеллетную горелку придется два раза в неделю.

Одним из недостатков использования пеллет и пеллетных горелок является возможность обратной тяги. В этом случае огонь может вырываться в бункер. Последствия такого процесса будут не самые приятные, ведь это будет хороший пожар. Вторым нюансом, которые требует особого внимания в отношении пеллетной горелки – количество и интенсивность подачи воздуха. Пеллеты довольно легкие, поэтому излишний поток может их попросту сдуть с устройства, и они останутся несгоревшими. При меньшей подаче воздуха пеллеты также не сгорают полностью, что приводит к необходимости чистки горелки. Чтобы весь процесс горения пеллет был правильным, он должен иметь определенную последовательность.

Для розжига необходимо применять специальную зажигалку, которая представляет собой керамический стержень. Она не воздействует прямым огнем на пеллеты, а разогревается до температуры свыше тысячи градусов. Такой подход необходим, чтобы при розжиге пеллет, пламя не ушло в бункер с топливом. Следующим шагом подается требуемое количество воздуха, которое необходимо для того, чтобы факел горения был ровным и стабильным. Далее идет выход на рабочий режим. Это происходит за счет большего количества воздуха, который подается в пеллетную горелку. При этом важным фактором является огонь без дыма. Остановка происходит за счет полного прекращения подачи воздуха в пеллетную горелку.

Это интересно: Укладка теплого пола под плитку — технология монтажа системы

Полезные советы по изготовлению ТТ котла

• Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

  Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

• Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
• Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.

• Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.





















  Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

• каменный и бурый уголь;
• антрацит;
• дрова;
• древесные пеллеты;
• брикеты;
• опилки;
• сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.
