Введение

Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».

Контроль качества

Перед тем как загружать и разжигать агрегат, нужно обязательно проверить герметичность водяной рубашки и проконтролировать качество сварных соединений. Для этого потребуется воздушный компрессор. Испытать швы можно двумя способами, которые весьма надежны:

• Гидравлический. Вся ёмкость заполняется водой, к штуцеру герметично подключается компрессор, который должен создать избыточное давление 2–3 Бар. Вода не имеет свойства сжиматься, поэтому потечет через все непроваренные места.
• Пневматический. Давление создается без воды, а все сварные швы промазываются мыльной пеной с помощью кисти. Пузырьки покажут места, через которые проникает воздух. Во время испытания падение давления можно контролировать по манометру на компрессоре.

Существует такая разновидность твердотопливного источника отопления, как шахтный котел на опилках. Конструкция и принцип работы у него другие и более сложные, хотя изготовить его собственными силами тоже вполне возможно. Работает он за счет того, что опилки сжигаются в нижней части агрегата, ссыпаясь туда из бункера, это можно видеть на рисунке.

Процесс продолжается в дымогарных трубах, которые интенсивно нагревают теплоноситель. Используется принцип дожигания древесных газов (пиролиз). Эффективность работы повышается установкой нагнетателя воздуха – дутьевого вентилятора. Сделать котел на опилках и тырсе своими руками на практике не так уж сложно, зато точно даст ощутимый экономический эффект как при изготовлении, так и при дальнейшей эксплуатации.

Устройство и принцип работы пеллетной горелки

Функциями пеллетного горелочного устройства – является создание условий в топочном пространстве для равномерного и полного сжигания пеллет, создание нужного процентного содержания топливно-воздушной смеси и стабильного режима горения пламени, для выработки и передаче тепловой энергии к водяному теплоносителю, циркулирующему по внутреннему сечению котловых поверхностей нагрева.

Базовые компоненты, чтобы выполнить пеллетную горелку своими руками:

• топочная камера для сжигания топлива, выполненная из жаропрочных труб прямоугольного или круглого сечения;
• колосник пеллетной горелки;
• топливный бункер для загрузки пеллет;
• топливный конвейер шнекового типа для перемещения пеллет;
• дутьевой вентилятор для пеллетных горелок, который осуществляет подачу кислорода в зону горения.

Процесс работы бытовых и промышленных пеллетных горелок может быть полностью автоматизирован. При установке большого топливного бункера, допускается автономная работа оборудования без присутствия оператора свыше 7 дней.

Для таких котлов подбирают универсальные устройства, к примеру, пеллетная горелка Pelltechpv 20b с ценой 96083 руб., которая может устанавливаться не только в пеллетный котел, но и в дизельный и любой твердотопливный агрегат.

Пеллетные горелки котлов имеют несложный принцип работы, он состоит из нескольких этапов:

1. При включении кнопки запуска котла включается дутьевой вентилятор и одновременно шнековый транспортер, который из бункера подает пеллеты в топочную камеру.
2. Управляющий контроллер дает сигнал на электрический ТЭН для воспламенения пеллет.
3. При достижении температуры греющей воды в контуре отопления установленного значения, термодатчик отправляет электросигнал электронному блоку управления для перевода котла в состояние горячего резерва.
4. При падении температуры в контуре отопления ниже установленного уровня, температурный датчик передает сигнал на блок управление для запуска котла, вначале включается вентилятор, затем шнековый транспортер с топливом и запальное устройство.

Гравитационные горелки

Гравитационная пеллетная горелка обладает самым простым способом функционирования. Она выполняется энергонезависимой и сможет работать даже без электрической энергии. Движение пеллет в ней осуществляется прямо из бункера насыпью, прямо в пиролизную камеру.

Воздухоподача и удаление отработанных дымовых газов происходит за счет естественной тяги в дымовом тракте котлоагрегата, создаваемой дымовой трубой.

Регулировка режима горения и воздухоподача выполняется в ручном режиме с использованием воздушной заслонки на горелочном устройстве и шибером на дымоходе.

Такой режим обеспечивает невысокий КПД и практически не может быть автоматизирован, поэтому в современных устройствах пеллетных котлов он практически не применяется.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

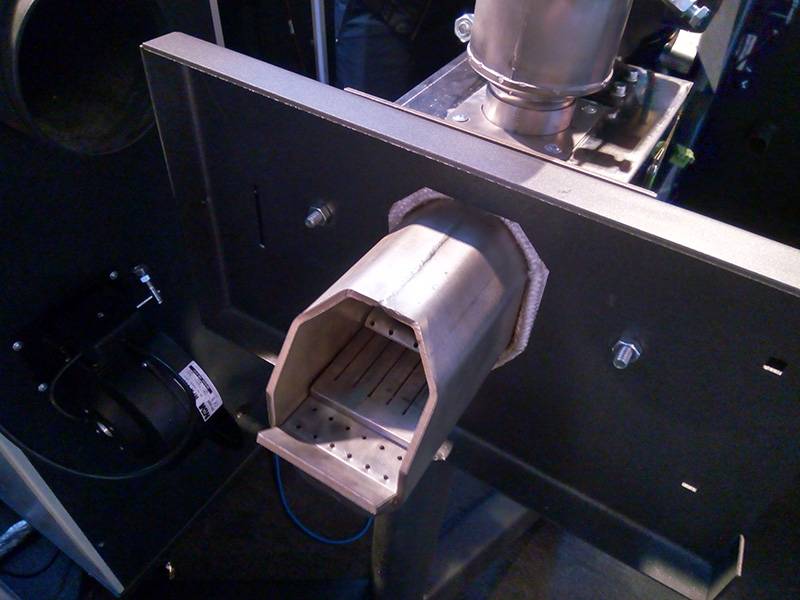

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

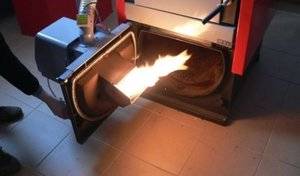

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

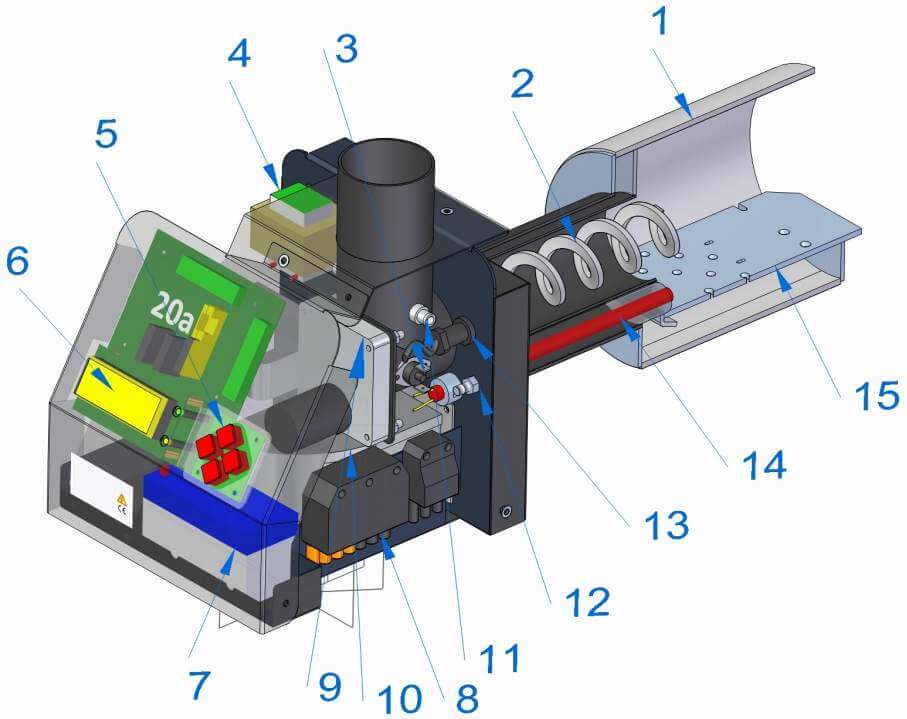

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Средства автоматизации

Для автоматизации требуется специальный блок управления – автоматика твердотопливного котла не имеет соответствующих возможностей. К контроллеру подсоединяются двигатели шнека и нагнетающего вентилятора, а также температурные датчики. Получая сигнал от датчиков, контролер будет управлять работой двигателей, регулируя подачу топлива и тягу.

Самоделка также может быть оснащена устройством для автоматического розжига и контроля пламени с фотодатчиком, которые также управляются контроллером. Датчик заполнения в патрубке с топливом позволит контролировать подачу сыпучего энергоносителя.

Использование средств автоматизации заметно удорожает агрегат, но делает его максимально удобным в эксплуатации.

Автоматизация работы котла с помощью пеллетной горелки

Пеллеты как топливо

Пеллет достаточно энергоемкое топливо: его 1 кг выделяет ок. 5 кВт/ч тепла. Т.е. для отопления дома средних размеров в средних широтах в горелке должно сгорать прим. 2 кг пеллета в час; по объему это где-то с полведра. Пеллет в бункер (см. далее) нужно досыпать 1-2 раза в сутки и одновременно вытряхивать зольник котла; зола вполне пригодна на удобрение. Чистить хорошую фирменную горелку нужно не чаще раза в неделю (требующие чистки раз в сезон стоят от $5000); самодельную придется прочищать раз в 3-4 дня.

Но, во-первых, пеллеты хорошо горят и просто так, хоть и дают много золы. Болезнь всех без исключения существующих пеллетных горелок – возможность т. наз. обратного горения, когда зона пиролиза проникает в топливный бункер, и тогда – дым, вонь (ядовитая), пожар. Во-вторых, пеллетные горелки критичны к подаче воздуха: если его слишком много, пеллеты могут быть сдуты с горелки и дадут много золы; мало – опять много золы и закоксовывание. Потребность в воздухе горящей массы пеллет достаточно сильно зависит от режима горения. Как следствие, правильный режим горения пеллет выставить не так-то просто. В целом разжигается пеллетная горелка поэтапно след. образом:

• Поджиг – осуществляется специальной зажигалкой, представляющей собой керамический стержень, нагреваемый до 900-1100 градусов. Самодельную горелку можно разжигать лучиной, но ни в коем случае не ЛВЖ! Горение сразу же проскочит в бункер!
• Запуск – подачу воздуха регулируют (см. далее) до образования стабильного факела пламени;
• Разгон (выход на рабочий режим) – также воздухом (возможно, совместно с подачей топлива) добиваются бездымного пламени (возможно, с контролем его температуры) и сдувания золы с горелки без выдувания пеллет;
• Работа в дежурном режиме – воздух прикрывают до получения заданной температуры теплоносителя в обратке;
• Останов – подачу топлива отсекают, а воздух подают по п. 3, пока полностью не сгорит остаток.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

Изготовление горелки

Чтобы изготовить горелку своими руками, можно выбрать различные конструктивные решения, которыми будут обуславливаться характеристики устройства и принципом его работы. Необходимо учесть, что габаритную чугунную горелку необходимо располагать в самой топке котла.

Функционирование шнекового механизма обеспечивается электродвигателем. При этом длина шнека обязана быть не более 2 метров, это снизит риск скопления золы и минимизирует частоту проведения очистки топки.

Оснащение этого узла датчиком температуры, который производит контроль нагрева кожуха и отвечает за своевременное срабатывание автомата для подачи горючего, повышает удобство пользования.

В большом внимании нуждается конструкция бункера, которая имеет большое значение во время расчета длительности автономной работы котла. Возможна установка дополнительного шнека, который существенно увеличит время автономной работы котельного оборудования без дозаправки топлива.

Конструктивные особенности пеллетных горелок

Основная задача любой горелки – обеспечение равномерного прогрева котла. Это цель достигается посредством переработки гранулированного топлива. С конструктивной точки зрения горелка представляет собой камеру сгорания, которая чаще всего напоминает по форме трубу. Горение внутри такого устройства происходит за счет непрерывной подачи воздуха.

Доставка топлива осуществляется специальным устройством – шнеком. Для нагнетания воздуха в конструкции предусматривается вентилятор, работа которого не дает погаснуть пламени. Горелка может иметь разнообразную форму, которая не оказывает существенного влияния на эффективность устройства. Камеры, которые имеют круглую форму сечения, являются наиболее распространенными. Это связано с тем, что их проще всего изготовить. Однако и прямоугольные варианты встречаются довольно часто.

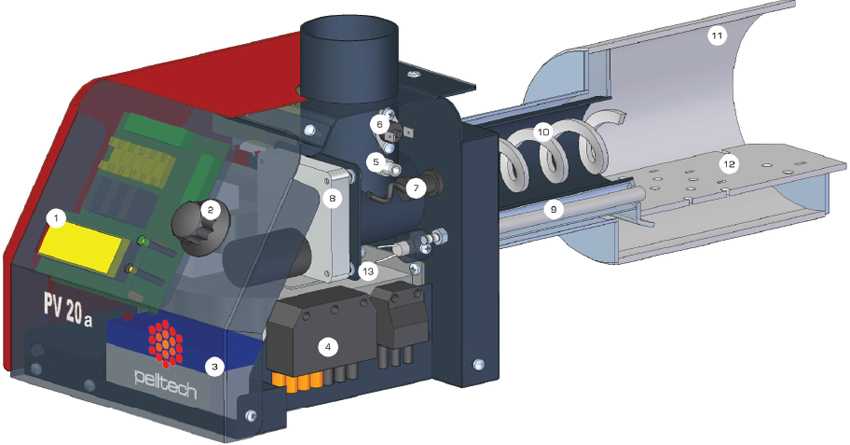

Устройство пеллетной горелки, где 1 – ЖК-дисплей, 2 – ручка управления, 3 – резервный аккумулятор, 4 – разъем соединительный, 5 – датчик уровня топлива, 6 – предохранительное термореле, 7 – фотодатчик, 8 – двигатель внутреннего шнека, 9 – запальник, 10 – шнек внутренний, топка, 11 – решетка сгорания, 13 – вентилятор.

В круглых горелках, используемых для переработки пеллет, устанавливается плоское основание. Оно используется для размещения топлива и монтируется снаружи к фронтальной поверхности. Стоит отметить, что некоторые горелки имеют возможность подключения GSM-модуля. В качестве примера можно привести пеллетную горелку Терминатор 15. Ее стоимость составляет приблизительно 75 тыс. руб.

Принцип действия данных устройств довольно прост. Вначале опилки загружаются в бункер, после чего происходит их доставка по каналу в горелку. Вентилятор, нагнетающий воздух, поддерживает необходимый уровень пламени внутри устройства. Продукты сгорания накапливаются в зольнике. Очистку этого отсека рекомендуется проводить не реже 1 раза в неделю.

Пеллеты: что это такое? Подробная характеристика топлива

Данное сырье отличается высокой энергоемкостью. Именно благодаря этому оно получило широкое распространение. Один килограмм гранулированных пеллет при переработке выделяет приблизительно 5 кВт/ч тепла. Из этого следует, что для организации отопления стандартного частного дома, имеющего средние габариты, понадобится около 2 кг материала в час.

Пеллеты для горелки загружаются в устройство приблизительно 1-2 раза в сутки. При загрузке новой порции сырья рекомендуется проводить очистку зольника от продуктов сгорания. Покупные горелки требуют еженедельной очистки, а самодельные приспособления загрязняются еще быстрее. Устройство, изготовленное своими руками, рекомендуется очищать приблизительно 1 раз в 3 дня. В противном случае оно довольно быстро выйдет из строя.

Некоторые модели горелок не требуют загрузки в течение 5 дней. В качестве примера можно привести пеллетную горелку АПГ-42. Такая модель совместима с котлами Теплодар-Купер.

Недостатком пеллетных горелок является обратное горение, которое сопровождается проникновением зоны пиролиза в бункер, предназначающийся для хранения и подачи топлива. Это влечет за собой задымление помещения, в котором находится отопительное оборудование, а также существует вероятность пожара.

Пеллеты – это гранулы небольшого размера, которые изготавливаются из дерева и используются в качестве топлива

Пеллеты из опилок или любых других переработанных отходов при избытке воздуха в конструкции могут быть сдуты, что приведет к возникновению большого количества отходов (золы). Подача воздуха должна быть четко отрегулирована, в противном случае не только его избыток, но и недостаток могут привести к неэффективной работе и быстрому засорению аппарата.

Потребность гранулированного топлива в воздухе определяется в первую очередь режимом горения

Подбор правильного режима является первостепенной и очень важной задачей. Выход в рабочий режим горелки производится в 5 этапов. Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно

Перед началом эксплуатации устройства необходимо ознакомиться с каждой фазой более подробно.

Первым делом требуется выполнить поджиг. Горелка для котла на пеллетах разжигается с помощью специального керамического стержня-зажигалки, который при включении разогревается до очень высокой температуры (900-1100 °C). Устройства, изготовленные собственноручно, можно разжигать и обычной лучиной.

1 кг пеллет при горении выделяет примерно 5 кВт/ч тепла

Вторым этапом подготовки оборудования к работе является запуск

Очень важно отрегулировать правильную подачу воздуха, чтобы настроить пламя горелки. Далее выполняется разгон аппарата. На этом этапе горелка входит в обычный эксплуатационный режим

На этом этапе горелка входит в обычный эксплуатационный режим.

После разгона необходимо отрегулировать воздух таким образом, чтобы внутри устройства выставилась правильная температура теплоносителя в обратке. Затем нужно прекратить подачу гранулированного топлива и выставить необходимую интенсивность воздуха.

Как сделать пиролизный котёл своими руками пошаговая инструкция и чертежи

Как и из чего своими руками собрать пиролизный котёл для бытового использования своими руками – тема предлагаемой статьи-инструкции.

Принцип работы пиролизных котлов

Высокая эффективность, следовательно, экономичный расход топлива в подобных установках достигается разделением камеры сгорания на 2 отсека. Конструктивных исполнений пиролизных печей несколько. Например, такое.

Верхняя камера. В нее производится загрузка топлива и его горение. Особенность в том, что необходимо обеспечить недостаток кислорода. При таком условии замедляется процесс разложения продукта, а по сути, происходит лишь его обугливание (экономичность расходования!) и инициируется повышенное газообразование. Собственно, это и есть то, что называется пиролизом.

Нижняя камера. В нее поступают летучие вещества из 1-го отсека, которые за счет дополнительной подачи воздуха сгорают, выделяя тепло. Лишь незначительная часть его тратится на поддержание процесса пиролиза, а все остальное идет на нагрев теплоносителя.

Рисунок хорошо иллюстрирует основные рабочие циклы пиролизного котла.

В некоторых моделях камеры располагаются на одном уровне.

Собственно, дело не в инженерном решении, а в сборке установки, в которой можно реализовать пиролизный процесс, то есть обеспечить длительное горение топлива. А выбор конкретной схемы – на усмотрение мастера.

Особенности изготовления пиролизного котла

Материалы

Корпус пиролизного котла лучше делать из листовой стали (от 2 мм, в зависимости от расчетной мощности). Модели котлов, которые собираются из толстостенной трубы, вряд ли подходят для организации отопления частного дома. В основном такими установками обогреваются различные подсобки, гаражи или времянки.

Более габаритные пиролизные котлы монтируются по образцу большинства теплогенераторов – прямоугольной формы. В некоторых случаях, если модель мощная, ее стенки (изнутри) целесообразно выложить шамотным кирпичом.

Размеры пиролизных котлов

Один из самых интересных и «таинственных» вопросов по данной теме. Все расчеты делаются применительно к конкретному дому, его отопительной системе, со всеми ее нюансами, схемами и так далее. Автор не будет приводить математических выкладок и просит поверить на слово. Проектирование пиролизного котла лучше поручить специалисту. Разработка документации стоит денег, но в любом случае это обойдется дешевле приобретения установки промышленного изготовления.

Специфика эксплуатации пиролизных котлов

Без знания некоторых нюансов использования такого оборудования приниматься за изготовление подобной модели теплогенератора не имеет смысла.

Довольно «жесткие» критерии влажности сжигаемого топлива. Например, для дров максимальное значение – 33±2%. С чем это связано? Повышение температуры инициирует испарение влаги, содержащейся в продукте. Естественно, пар начнет смешиваться с пиролизными газами и негативно влиять на интенсивность процесса горения. Применение влажного топлива резко снижает КПД установки.

Не все разновидности твердого топлива подходят для сжигания в пиролизных котлах. С учетом специфики их работы, можно использовать лишь материалы, характеризующиеся высоким газообразованием при сгорании. Недостаток летучих веществ сказывается на эффективности эксплуатации пиролизных моделей. Проще говоря, дров расходуется много, а толк минимальный.

В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. В заключение можно указать, что самая дешевая модель (причем небольшой мощности) стоит в пределах 48 000 рублей. И еще не факт, что такой пиролизная установка полностью устроит хозяина. Например, габаритами в соответствие с выбранным местом для монтажа. Если подумать, то изготовление пиролизного котла своими руками,  по индивидуальным чертежам – неплохое решение проблемы отопления частного дома, особенно если невозможно его подключение к магистрали газоснабжения.

Принцип работы пеллетного котла

Пеллетный котел BURNiT PеlleBurn

Как отмечалось, в качестве топлива такие котлы используют пеллеты, то есть гранулы из прессованной древесной стружки, опилок и прочих подобных отходов.

Работа котла основывается на предельно простом принципе. Вы загружаете пеллеты в специальный бункер, оттуда они по шнеку поступают незначительными порциями к горелке, в которой и осуществляется сгорание гранул.

Под воздействием пламени происходит нагрев воды в специальном резервуаре, подключенном к отопительной системе.

В результате при минимальных затратах вы получаете надежный, экологически чистый и высокоэффективны й обогрев.

Сбои в работе и их устранение

Изготовленная своими руками или приобретенная промышленная пеллетная горелка может иметь сбои в работе, вызванные:

• содержанием посторонних включений в пеллетах. Диагностируется наличием грязного шлака зеленоватого цвета в остановившейся горелке. Устраняется очисткой бункера или повышением мощности и расхода воздуха;
• применением пеллет разного диаметра или размера, превышающего требуемого конструкцией. Приводит к выходу из строя элементов механической подачи топлива, восстанавливаемым только путем полной замены деталей;
• переходом на новый размер пеллет. Вероятную остановку котла в этом случае можно предупредить, увеличив скорость подачи древесных гранул;
• использованием торфяных пеллет, что вызывает загрязнение оптического датчика и приводит к индикации ошибки. Решение проблемы – замена на древесное топливо, либо постоянный визуальный контроль;

Оснащение экономичными и автоматизированными твердотопливными горелками котельных во многом упрощает жизнь обитателей дома. Однако любое техническое устройство требует своевременной диагностики и профилактического ухода. Производите уборку отработанных отходов и уделяйте время периодическому осмотру технического состояния всех элементов котельной. Такие несложные действия позволят получить максимальную безопасность и комфорт.

Виды горелок

Пеллетные горелки имеют несколько видов. Их обзор позволит определиться с тем, какая лучше всего подходит для определенных условий. В большинстве случаев для функционирования пеллетной горелки требуется электричество, которое приводит в действие механизмы подачи пеллет. Можно ли что-то сделать, если оно часто пропадает?

С принудительным забором

Такие пеллетные горелки считаются одними из самых лучших в плане пожаробезопасности, они используются, например, в котлах Теплодар. Но за горелку с таким механизмом придется отдать немалую сумму, которая легко достигает 3 тыс. долларов США. В горелках с принудительным забором есть несколько механизмов, благодаря которым происходит подача пеллет. Один из них подразумевает задействование пневматической системы, а второй – шнека. Безопасность обеспечивается за счет того, что канал, по которому перемещаются пеллеты идет снизу вверх. Огонь, как известно, двигается в обратном направлении, поэтому его спуск в бункер маловероятен. Пневматическая система для пеллетной горелки имеет максимальную безопасность. Это так, ведь пеллеты подаются порциями и не остаются в трубе, по которой движутся. Для горелок с пневматической системой подачи можно устанавливать большие бункеры, которые загружаются не чаще раза в месяц.

Шнековые подающие механизмы для пеллетных горелок, например, Теплодар состоят из двух основных узлов. Одним из них является шнек, который производит забор пеллет из бункера. Он ссыпает материал в другой приемник, из которого еще один шнек поднимает пеллеты уже непосредственно в горелку. В этом случае попадание огня от горелки к массе еще остается. Это связано с тем, что пеллеты находятся по всей протяженности шнека. Чтобы дополнительно обезопасить механизм, инженеры делают узел, который подходит к горелке из материала, который плавится и самозатухает. Он выступает в роли предохранителя, чтобы отсечь путь огню.

Обратите внимание! В некоторых случаях в системах с принудительной подачей бункеры устанавливают на котел. Такое решение становится рациональным, с точки зрения экономии пространства, но уже не таким пожаробезопасным

Одним из недостатков пеллетных механизмов с принудительной подачей, таких как Телподар, является их зависимость от наличия электрической энергии. Если она пропадет, то подача пеллет прекратиться, и система отопления может выйти из строя. Питать приходится два электродвигателя. Если с перепадами питания в вашей местности нет проблем, тогда можно приобретать дополнительный наддув воздуха. Он позволяет увеличить эффективность при сгорании пеллет, а соответственно повысить КПД всей системы. Большее распространение получают механизмы с ретортой. Огненная чаша показала свою проблемность при сбоях. При этом происходил засор самой чаши и требовалась частая чистка. В ретортных горелках сгорание пеллет и пиролизного газа происходит в самой горелке.

Обратите внимание! Максимально автоматизировать процесс с выбором температуры и количеством подачи пеллет поможет контроллер пеллетной горелки. Он собирает данные с датчиков и подает необходимые команды механизмам

Гравитационная

Гравитационное устройство подачи пеллетного механизма значительно проще в обращении. Также такой прибор способен функционировать без электричества. Суть заключается в том, что пеллеты ссыпаются под собственным весом. Отечественными производителями таких горелок являются Пеллетрон и Бегемот. Запустить изделие от Пеллетрона и Бегемота можно простой регулировкой заслонки подачи и регулятором тяги на дымоходе. Но недостатками горелок от Бегемота и Пеллетрона является большая вероятность возгорания пеллет, которые находятся в бункере. Это связано с тем, что сам бункер закреплен на отверстии, через которое осуществляется подача пеллет в горелку. КПД у таких пеллетных изделий меньше, чем у тех, что имеют принудительную подачу.

Чтобы решить вопрос пожароопасности, производители стараются ставить на такие пеллетные приборы специальные термические заслонки. Если пламя вырывается из очага и движется в сторону бункера с пеллетами, тогда от нагрева срабатывает специальный шлюз, который просто перекрывает коридор движения. Другим интересным методом защиты является двойной колосник. Он представляет собой несложный механизм. Верхняя его часть подходит к бункеру и берет требуемое количество пеллет. После этого она смещается в зону горения с пеллетами. Вторая часть в этот момент сбрасывает золу в приемник, откуда ее можно чистить.

Обратите внимание! Двойной колосник также нуждается в наличии огневого шлюза. Связано это с возможностью заклинивания механизма и проскакивания огня к пеллетам в бункере

Устройство и преимущества аппарата

Бензиновая горелка для пайки и сварки имеет следующие составляющие части:

• горелка;
• сопло;
• токоподводящий наконечник с электродной проволокой;
• сварочная дуга;
• сварочная ванна;
• сварочный шов;
• основной металл;
• капли электродного металла;
• газовая защита.

В упрощённом варианте устройство состоит из бензинового бачка или бачка для топлива, воздушного компрессора, бензиновых шлангов и, собственно, самой горелки. Последняя, в свою очередь, также состоит из нескольких элементов.

Бензиновая горелка для проведения пайки металла включает в себя следующие детали (конструктивные части):

• корпус;
• втулка с крючком, выполненная из металла;
• трубка;
• кучка;
• упор;
• наполнитель;
• шарик, регулирующий воздушный поток;
• резиновое уплотнительное кольцо.

При покупке бензиновой горелки для пайки и сварки не следует забывать, что чаще всего в комплект прибора не входят бензостойкие шланги и горелки, поэтому, вероятнее всего, их необходимо будет приобрести отдельно.

Бензиновые и газовые горелки устроены достаточно просто, поэтому их можно также без особого труда изготовить своими руками в домашних условиях.

Несмотря на простоту сборки и конструкции прибора, бензиновая горелка для пайки и сварки имеет неоспоримые преимущества. Во-первых, небольшая масса и размер аппарата делают его лёгким, портативным и удобным для использования в работе. Во-вторых, благодаря созданию бензовоздушной смеси прибор обеспечивает появление и удерживание высокой температуры, что, в свою очередь, гарантирует максимально качественный результат по завершении процесса пайки.

Как изготовить пеллетную горелку своими руками

определенный материал

Пеллетная горелка своими руками прикрепляется к корпусу котельной установки при помощи фланцевой пластины, которая изготавливается из стали толщиной 3 мм. Подающий конвейер можно купить, а можно сделать своими руками из обычной трубы, в которую следует поместить шнек. Для вращения подойдут подшипники, редуктор и низкооборотный электродвигатель. Вентилятор приобретается в магазине и закрепляется на пластине, заранее подготовив под него место. Сама пластина изготавливается по чертежу пеллетной горелки и зависит от конструкции дверцы котла.

В обязательном порядке регулируется количество поступающего топлива и воздуха в камеру, в противном случае работать пеллетная горелка будет нестабильно или все время на максимальной мощности. Самым простым способом менять обороты двигателей вентилятора и шнека является установка ручного регулятора

Но в этом случае необходимо будет постоянно присматривать и настраивать отопительный агрегат, обращая внимание на температуру теплоносителя и воздуха

Настройка горелки заключается в том, чтобы на разных режимах работы было правильно подобрано соотношение топлива и воздуха, при этом факел пламени должен быть устойчивым и ровным. Чтобы этого добиться, необходима автоматизация устройства.

Для этого необходимо будет приобрести электронный блок управления. В основном контроллеры имеют свободные управляющие контакты, к ним присоединяют электродвигатели шнека и вентилятора. При этом благодаря сигналам датчиков контроллер будет регулировать подачу пеллет и обороты вентилятора.

Чтобы автоматизировать процесс розжига и контроля над пламенем, необходимо приобрести электрический элемент накаливания и фотодатчик. Первое устройство будет включаться и поджигать топливо, а фотодатчик, в случае появления устойчивого пламени, будет оповещать об этом контроллер, который отключает элемент накаливания.

На подающем патрубке устанавливают датчик заполнения, который подает импульсы на электронный блок в случае заполнения шнека и верхнего патрубка горючим, чтобы прекратить подачу пеллет.

Однако использование средств автоматизации имеет и недостатки:

• пеллетная горелка своими руками подключается не ко всякому контроллеру;
• имеющийся электронный блок агрегата отопления очень часто не приспособлен работать с устройствами розжига и контроля горелки, в этом случае придется приобрести новый;
• стоимость изготовления пеллетной горелки значительно увеличивается.
