Котел пеллетный «Пеллетрон» — преимущества и недостатки

Как установить

Пеллетный котёл можно попытаться установить в домашних условиях самостоятельно своими руками при наличии специальных знаний или воспользовавшись Интернетом, где представлена пошаговая инструкция. Однако решение такого вопроса лучше поручить профессионалам из специализированной организации, имеющей строительную лицензию, которые надёжно смонтируют агрегат при ремонте или строительстве.

Основные этапы

1. Подготовительный:

• подготовка помещения;
• укрепление и выравнивание пожаробезопасного основания, способного выдержать агрегат;
• прокладка электропроводки;
• монтаж вентиляции и дымохода.

2. Монтаж и обвязка:

• установка на возвышенность, подключение к дымоходу газовоздушного тракта;
• монтаж бункера, подключение шнека;
• сборка панели управления;
• обвязка циркуляционного насоса;
• установка расширительного бака;
• монтаж автоматики для контроля обратки;
• проводка резервного энергопитания, установка стабилизатора;
• подсоединение контура теплоносителя и обратки.

3. Пуско-наладочные мероприятия:

• контроль соответствия проекту;
• проверка герметичности;
• проверка автоматики;
• опрессовка;
• контрольный пуск и замер параметров;
• наладочные работы.

4. Первый запуск:

• наполнение контейнера пеллетами;
• проверка давления воды, подпитка до норматива при необходимости;
• открытие дымовой заслонки;
• розжиг – пультом управления или вручную;
• проверка соответствия параметров проекту;
• остановка после выгорания;
• контроль температуры теплоносителя для недопущения образования конденсата.

Распространённые ошибки

1. Отсутствие контроля температуры обратки.
2. Неудовлетворительная герметичность газового контура, снижение КПД из-за утечки пиролизного газа;
3. Плохая теплоизоляция основания, вызывающая конденсацию и выделение вредных веществ.
4. Несоответствие размеров котельной требованиям пожарной безопасности, не позволяющее обслуживать бункер или шнек.

Пеллетные котлы отличаются эффективностью, простотой эксплуатации, а также длительным временем автономной работы. Но достичь оптимальные параметры можно только в случае правильного выбора оборудования, монтажа и наладки.

Удачных покупок! Берегите себя и своих близких!

Особенности котла на пеллетах

пеллетной горелкойГранулы сгорая, выделяют горючий газ, а тот, в свою очередь, нагревает теплообменник.

Для отопления дома пеллетным котлом, в котором может разместиться одна семья, хватает 4,5 м3 материала. Топливо в теплообменник поступает автоматически. Выход золы после сгорания топлива составляет только 0,5% от количества топлива на входе.

Преимущества котлов:

1. Топливо в топку подается автоматически и можно регулировать его расходы.
2. При небольших расходах топлива можно получается большое количество тепла.
3. Простота использования.
4. Пеллеты стоят намного меньше, если сравнивать с другими видами топлива.
5. Котельное оборудование, которое использует прессованную древесину, стоит дешевле, чем агрегаты, работающие на газу или электричестве.
6. Многие модели оснащены функцией самоочистки.

Преимущества и недостатки

Качественно составленная схема современного котла на прессованных древесных отходах, должна учитывать все существующие у печей этого типа достоинства и недостатки. Преимущества, которые предлагает печь в процессе использования:

• Экономичность (для отопления не нужно использовать дров или угля).
• Высокое КПД (выше только у газовых котлов и печей).
• Качественное оборудование (даже самодельная печь должна быть собрана из хороших материалов).
• Отопление на пеллетах отличается высокой теплотворностью.
• Стоимость топлива ниже аналогов.
• Долговечность и надежность работы.
• Полная безопасность эксплуатации печи.
• Автоматизация процесса подачи топлива.
• Нет необходимости в постоянном контроле со стороны человека (печь автоматизирует процесс подачи пеллет, поддержание температуры).

Дополнительное преимущество печей – отсутствие любых неприятных запахов и характерного при горении черного дыма, что повышает экологичность конструкции.

Чертежи, если печь самодельная, должны учитывать и существующие недостатки:

• Высокая стоимость импортных комплектующих, используемых для самостоятельного сбора печи.
• Сложности с закупкой гранул, так как этот вид топливных элементов недостаточно хорошо развит в нашей стране.
• Необходимость использования электричества для работы и корректных показателей приборов автоматики.

Важно учитывать! Отключение на 7-10 часов допустимо и не потребует новой настройки. Перенастройка системы потребуется, когда электричество отсутствует более 10 часов

Рекомендуется обеспечить печь самостоятельным источником электричества – установить генератор, который будет подключен к котлу.

Обзор Российских производителей

Рассмотрим пеллетные российские котлы:

«Общемаш» – поставляет на рынок котлы «Валдай», «Пересвет» российского производства и горелки, которые можно установить на уже работающую систему отопления. Котлы поставляются на рынок разной мощности. Приборы, управляемые через wi-fiстоят на 10-20 тысяч дороже.

«Валдай» проектировался именно под пеллеты, но возможно отопление и дровами, как экстренное.

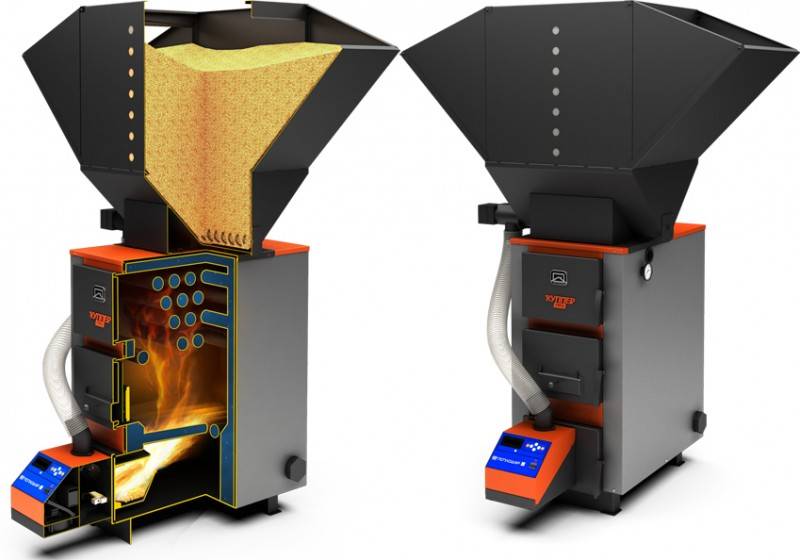

Котел пеллетный Пеллетрон

«Пересвет» вмещает в камеру сгорания дров в три раза больше и может считаться универсальным.

«Zota Pellet» – Отечественные котлы с возможностью управления дистанционно через смс. Неприхотливы к качеству топлива, может потреблять как дрова, так и топливные брикеты и пеллеты.

Достоинства и недостатки

К преимуществам можно отнести следующее:

1. Все котлы отопления данного вида оснащены камерами сгорания небольших габаритов. Это служит большим плюсом для тех, кто ограничен в пространстве.
2. Устройство имеет высокие показатели коэффициента полезного действия, порядка 95%.
3. Продолжительный срок службы, более 23 лет.
4. Автоматизированная система подачи топлива и автоматическое регулирование температурного режима приводит к минимальному участию владельца в процессе. А если у вас оборудовано помещение для складирования топлива, устройство имеет возможность проработать отопительный сезон без вашего участия.
5. Нет необходимости в постоянной очистке от золы, достаточно проводить 2 раза в месяц.
6. Обладают высокой степенью безопасности, сводится к минимуму возможность возникновения пожара или взрыва. Автоматическое отключение при достижении установленного температурного режима.
7. Нет необходимости в получении разрешения на установление котла на пеллете, в различных государственных инстанциях. Возможна самостоятельная сборка и установка.
8. Возможность устанавливать подходящий именно вам режим.

   Пеллетный котел с бойлером косвенного нагрева

9. Минимальные затраты на техническое обслуживание.
10. Работает очень тихо.

К недостаткам можно отнести следующее:

1. Достаточно высокая рыночная стоимость.
2. Высока вероятность выхода из строя оборудования при использовании топлива низкого качества.
3. Зависим от электричества.
4. Высокая стоимость пеллет. Невзирая на тот факт, что они изготовлены из отходов деревообработки, выделяемое тепло имеет большую стоимость, нежели котельное оборудование, работающее на дровах.
5. Место для хранения пеллет должно быть сухим, это не всегда возможно. Так как при использовании размокшего сырья забиваются шнеки.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Пеллеты

Решая установить пеллетный котел, многие не задумываются о том, что его эффективная работа будет напрямую зависеть от качества используемой пеллеты. Но, как показывает практика, некачественная пеллета способна свести на нет даже наиболее удачные конструкторские решения. Потому перейдем к рассмотрению основных типов пеллет и постараемся разобраться в их характеристиках.

На данный момент наиболее часто встречаются пеллеты, спрессованные из следующего сырья:

• отходы деревообработки и санитарной прочистки леса (зачастую отходы сосны, иногда с примесями лиственных пород);
• отходы сельскохозяйственной деятельности (солома, кукуруза, стебли подсолнечника и т.д.);
• лузга подсолнечника (отходы производства подсолнечного масла);
• торф;
• комбинированный тип (состоящий из комбинации нескольких вышеперечисленных составляющих).

Пеллеты.

При выборе типа пеллет, стоит, прежде всего, обратить внимание на три основных параметра: зольность, теплота сгорания и влажность. Ниже приведена таблица с усредненными параметрами по вышеперечисленным типам пеллет

Тип пеллеты	Средняя зольность, %	Средняя теплота сгорания, ккал/кг	Средняя влажность, %
Древесная пеллета (сосновая)	1	4100	8
Пеллета из соломы	0,6	3460	8
Пеллета из лузги подсолнечника	7	4320	8
Пеллета из отходов кукурузы	2,5	3900	12
Торфяная пеллета	15	4200	15

Сразу уточним, что данные, представленные в таблице, являются усредненными и были получены на основании анализа рынка пеллет. Приведенные выше показатели у различных производителей могут существенно отличаться. Зачастую производители имеют сертификат на свою продукцию, в котором все вышеперечисленные характеристики представлены.

Разберемся, что для нас может означать каждый из вышеперечисленных параметров:

Зольность

Эта характеристика означает, сколько золы мы получим после полного сгорания нашей пеллеты. К примеру, если зольность древесной пеллеты составляет 1 %, то при сжигании 1000 кг такой пеллеты мы получим всего 10 кг золы.

Совсем иначе дело обстоит с торфяной пеллетой. При сжигании такого же количества мы получим уже 150 кг золы. В данном случае зольность – очевидный недостаток торфяной пеллеты, т.к. придется гораздо чаще вычищать золу из котла, чистить его конвективную часть. При этом такое количество золы еще и необходимо утилизировать. Котел  мощностью в 100 кВт, работающий непрерывно на торфяной пеллете,  за сутки выработает примерно 75 кг золы, а это 1800 кг в месяц. Но данный недостаток может стать и преимуществом – поскольку зола является комплексным органическим удобрением.

Теплота сгорания

Наверняка это и есть основной параметр, на который стоит обратить внимание при выборе топлива для пеллетного котла. Чем выше теплота сгорания – тем большее количество тепловой энергии вы сможете получить при сжигании 1 кг пеллеты

Однако тут стоит учитывать стоимость пеллеты. Возможно, использовать более дешевое топливо с более низкой теплотой сгорания для вас будет экономически выгоднее.

Влажность

Тут все просто. Чем выше влажность пеллеты, тем больше энергии при ее сжигании будет затрачено на ее просушивание, перед тем, как она воспламенится, и тем меньше полезной тепловой энергии вы получите на выходе.

Как визуально определить качество пеллет?

При выборе пеллет важно также визуально оценить их качество. Гранулы должны быть целыми, без трещин, должны иметь гладкую блестящую поверхность

Не должны легко ломаться, крошиться. Излом происходит с характерным щелчком. Количество пыли должно быть минимальным. Пеллета не должна быть влажная на ощупь. В ней не должно быть плесени и т.д. Особенно это касается пеллет из отходов сельскохозяйственных культур. Пеллета, не соответствующая данным требованиям, будет крошиться шнеком при подаче, превращаясь в пыль. Эффективно сжечь такое топливо не удастся.

На что стоит обратить внимание при выборе пеллетного котла?

Пеллетный котёл своими руками

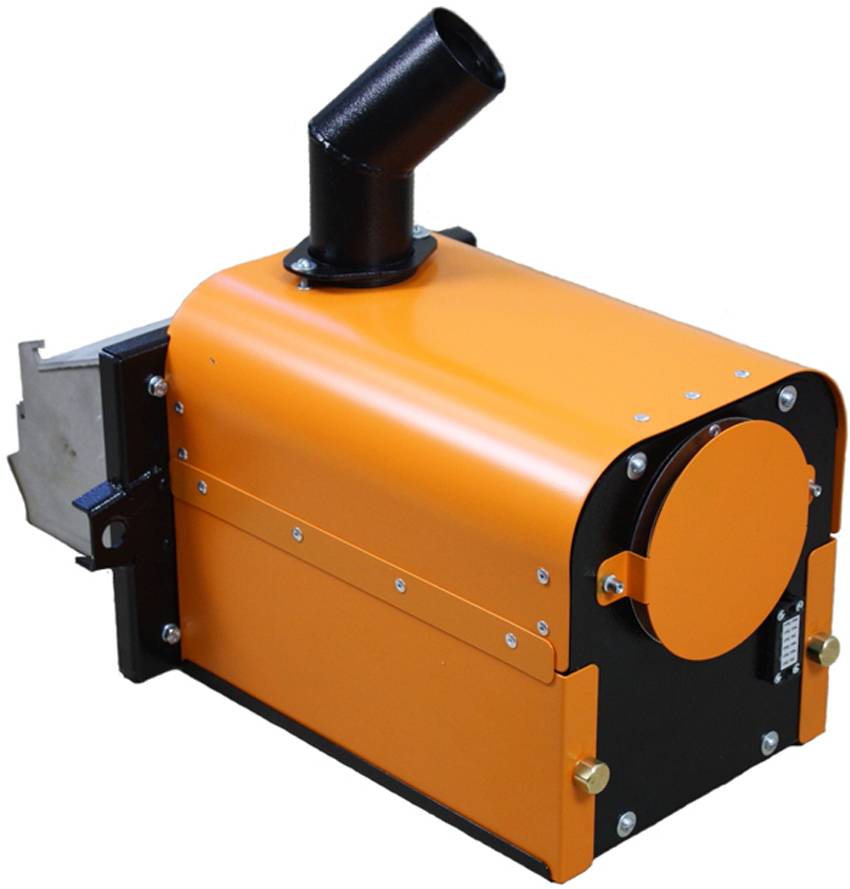

Самый сложный и дорогой элемент системы – пеллетные горелки для котлов.

Такая горелка не только сжигает топливо, но и регулирует горение, автоматически очищается и поддерживает температуру, выбранную владельцем.

Некоторые виды горелок можно переключать с пеллетного отопления на электрическое (например, в ночные часы по сниженному тарифу), а также управлять ими через смартфон.

Это высокотехнологичный элемент, воссоздать который в домашних условиях очень сложно. Стоит такой автоматический пеллетный котел около 60-80 тыс. руб.

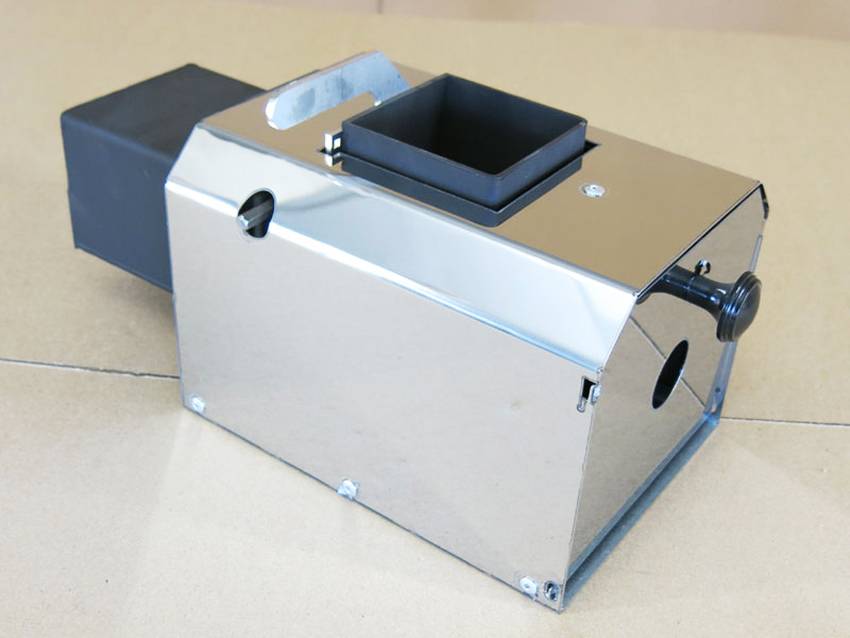

Есть более недорогой вариант – полуавтоматические горелки, например, Пеллетрон-МБ на 15 кВт. Такая горелка стоит около 14 тыс. руб.

Если же есть возможность изготовить горелку самостоятельно, то понадобится разработать или найти готовые чертежи и хорошо в них разобраться.

Сложнее всего отрегулировать скорость подачи гранул в горелку так, чтобы они полностью успевали прогорать. Для этого понадобится датчик горения, который можно сделать из фототранзистора. Он реагирует на яркость свечения и регулирует паузы между подачами пеллет (когда яркость свечения падает, он включает подачу).

Для розжига топлива можно использовать свечу накаливания от автомобильной печи или паяльный фен.

Вентиляторы турбонаддува применяются не крыльчатые, а центробежного типа «улитка».

Самый экономичный вариант при выборе отопительной системы частного дома — установка газового оборудования. Газовый котел для отопления частного дома. основные критерии выбора и правила монтажа.

Какой вариант настенного газового котла оптимально выбрать? Читайте тут .

Планируете провести газовое отопление в частный дом? Тогда следующая тема будет интересной для вас: http://microklimat.pro/otopitelnoe-oborudovanie/kotly/dvuxkonturnye-gazovye-kotly-dlya-otopleniya-chastnogo-doma.html. Вы можете прочитать все о выборе и установке двухконтурного газового котла, а также получите ответ на вопрос: почему двухконтурный вариант предпочтительнее одноконтурного?

Изготовление узла подачи пеллет

Бункеры могут отличаться по форме и размеру (чем больше бункер, тем реже нужно будет загружать пеллеты). Сварить ёмкость не составит труда, тем более что даже небольшой фабричный бак будет стоить дорого – от 18 тыс. руб. а для самодельной конструкции можно даже сколотить фанерный короб на подставке. Внутри бункера дно делается с уклоном в сторону к шнеку (на подачу пеллет).

Монтируется труба-шахта для подачи топлива в горелку. Она может быть изготовлена из обычной сантехнической пластиковый трубы и гофры, или стальной трубки.

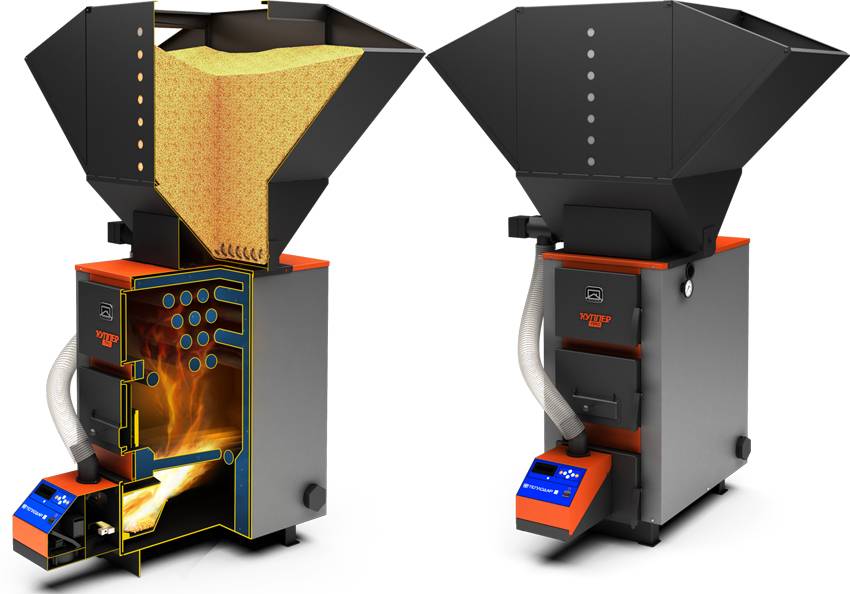

Устройство котла на пеллетах

Внутри монтируется шнек. Его завивают из шинной проволоки плоского сечения или заказывают фабричную модель, которая будет более надёжной. Длина шнека будет зависеть от удалённости бака от печи. Привод делается через редуктор от подходящего по мощности электромотора. Иногда применяют механизм от стеклоподъёмников автомобиля. Он как раз выдаёт невысокие обороты, что делает его наиболее подходящим вариантом.

Если бункер установить над горелкой, то можно спроектировать конструкцию без шнекового механизма.

Изготовление теплообменника

По размеру печи подбирают конструкцию теплообменника. Можно нарезать трубы круглого сечения и вварить их гребёнкой в две продольные трубы (удобнее будет работать, если продольные трубы будут с прямоугольным сечением).

Все сварочные швы нужно проверить на герметичность, а затем установить теплообменник в тело печи, выводя патрубки для подключения подачи и обратки.

Рекомендации по изготовлению котла

Первое, что следует сделать – это выбрать конструкцию агрегата. Здесь рекомендации следующие: не усложнять себе работу и подобрать устройство котла с учетом перспективы. Простыми словами, стоит отделить те элементы, что можно изготовить самостоятельно от других, которые придется приобрести. К последним относится горелочное устройство с набором автоматики.

Некоторые мастера-умельцы предлагают делать и горелку своими руками, но этот узел достаточно сложен, на него можно потратить массу времени и усилий, а в результате функционирование и расход пеллетного котла будут непредсказуемыми. Наверняка проще купить готовое изделие и поставить его в самодельный агрегат, но этот вопрос каждый решает для себя сам.

Чтобы подобрать конструкцию с учетом перспективы, нужно сделать ее универсальной. То есть, предлагается изготовить самодельный пеллетный котел по образу обычного твердотопливного агрегата, в котором есть возможность сжигать дрова и уголь. В сущности, теплообменные процессы, происходящие в обоих видах отопителей, идентичны, отличается лишь топливо и способ его сжигания, что показано на рисунке:

Итак, смело принимаем конструкцию традиционного твердотопливного котла с возможностью встраивания вместо загрузочной дверцы горелочного устройства на монтажной пластине. Это даст следующие преимущества:

1. Поскольку изготовление пеллет пока не очень распространено в нашей стране и с топливом возможны перебои, то можно в любой момент снять пеллетную горелку и обогревать жилище с помощью дров или угля.
2. Появится возможность использовать природный газ или солярку, поставив вместо пеллетной горелки газовую или дизельную.

Для топки котла лучше всего взять жаропрочную сталь толщиной 5 мм. Идеальный вариант – сталь, легированная хромом и молибденом (нержавейка), но она достаточно дорога, а для ее сваривания требуются особые навыки. По этой причине пеллетные котлы изготавливают из обычной углеродистой стали Ст20, а для кожуха водяной рубашки подойдет марка Ст3 толщиной 3 мм. Из такого же металла, что и камера сгорания, предпочтительнее взять заготовки для дверец и жаровые трубы для теплообменника. Колосниковую решетку вырезают из стали толщиной 10 мм или просто покупают готовую. Ну и для патрубков дымохода и теплоносителя понадобятся отрезки труб соответствующих диаметров.

Сборка производится посредством сварки, используя чертежи пеллетного котла

Особое внимание следует уделить ужесточению стенок водяной рубашки отрезками стальной полосы или уголка, а также съемной конструкции загрузочной дверцы. По окончании сварные швы нужно обязательно испытать на проницаемость и устранить недостатки

Пеллетный котел Пеллетрон Вектор

Наиболее популярен так как, он спроектирован для работы от сжигания пеллет. Котел не переделывался из твердотопливного котла, путем установки пеллетной горелки, а именно разрабатывался с нуля.

Благодаря техническим решениям, было увеличен временной интервал работоспособности котла от одной закладки гранулированного топлива. Кроме того, удалось уменьшить расход пеллет и сократить время на обслуживание, что в итоге добавило в коллекцию котла пеллетрон положительные отзывы.

Факельная горелка Пеллетрон вектор, устроенна таким образом, что позволительно использовать гранулы “серых” пеллет, содержащих кору. Горелка оборудована подвижным колосником, двигаясь в возвратно-поступательном направлении он рыхлит спекшуюся золу и она свободно падает в емкость приема золы.

Пеллетрон заслуживает еще один хороший отзыв в копилку, так как использование серого пеллета заметно снижает эксплуатационные расходы. Кроме того, легче найти продавца пеллет с невысокими ценами.
