Пирог ля теплого водяного пола: разновидности и особенности монтажа- Обзор +Видео

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

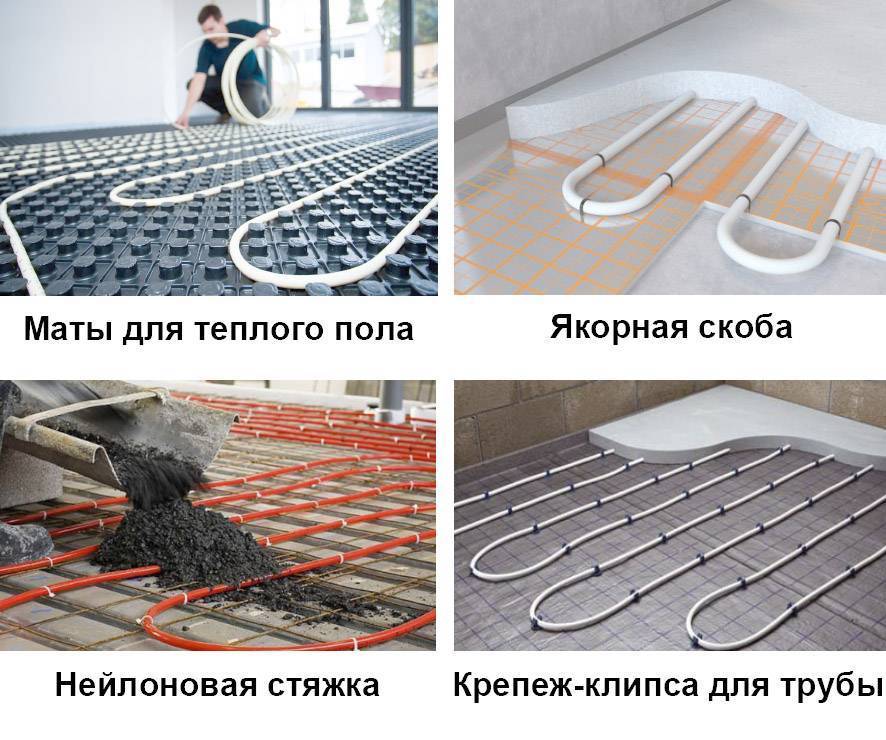

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

двойной спиралью (рис.1);
змейкой (рис.2);
двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Подстилающий слой

Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.

Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:

песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
керамзит. Тоже подойдет.

Монтажные работы по укладке матов

До того, как приступить к укладке матов, основание оснащают гидроизоляцией пленочного типа. Далее вдоль каждой стены проходят демпферной лентой и начинают выстилать маты. Плиты соединяют при помощи специальных замков. Если плиты имеют малый вес и толщину, то их склеивают и соединяют с помощью скоб – гарпунов.

Внимание! Полосы, обозначающие края, предназначены для нанесения разметки окончания обогреваемой зоны и облегчают монтажные работы. При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции

Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется

При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется.

Нюансы и рекомендации

Сделать стяжку пола можно самостоятельно, без помощи опытных специалистов, даже если у вас нет опыта в строительстве.

При выполнении всех работ главное – следовать инструкции, соблюдать последовательность всех процедур, учитывать советы профессионалов:

Ни в коем случае не надо делать работу по установке стяжки впопыхах. Если вы планируете отделывать пол ламинатом или паркетом, и в спешке установите эти материалы на влажную поверхность, то вам придется их срывать, так как они неустойчивы к влажности. Продолжать все работы можно только после того, как стяжка полностью высохнет, а это может занять даже месяц;
Многие хотят, чтобы стяжка высохла как можно быстрее, и для этого создают в помещении сквозняки, включают сушку или обогреватели. От этого поверхность может начаться трескаться. Профессионалы советуют на протяжении 3-х дней слегка увлажнять стяжку, чтобы предотвратить образование трещин;
Чтобы не повредить отделочный материал во время эксплуатации, надо сначала пол застелить специальной прокладкой, а только затем устанавливать ламинат, паркет или другие отделочные материалы.

Чтобы предотвратить образование трещин на готовой стяжке, во время ее укладки надо в материале сделать усадочные швы. Благодаря им не будет разломов и трещин в поверхности

Обратите внимание, что толщина бетонной стяжки напрямую зависит от помещения, в котором она делается. Для того, чтобы после работы по установке не появились дефекты, рекомендуется вначале рассчитать высоту всех последующих слоев во всем здании

Различия в размерах будут, если финишная отделка используется разная. Например, линолеум стелется на фанеру, а паркет – на специальные лаги. В санузле, как правило, устанавливают виниловую плитку и систему «теплый пол». Именно поэтому оптимальная толщина стяжки в спальне – 60 мм, в прихожей – 27 мм, в служебных помещениях – 84 мм. Обязательным слоем стяжки является гидроизоляционный. Он обеспечивает хорошее схватывание раствора. Чтобы предотвратить образование раковин, надо тщательно уплотнить смесь. После водоотталкивающего слоя укладывается термо- и шумоизоляционный слои.

Стяжка своими руками – это совсем несложный процесс, если купить качественные материалы, заранее приготовить все необходимые инструменты и набраться терпения. Если вы не уверены в своих силах, лучше сразу обратитесь за помощью к специалистам. Ведь допущенные при укладке стяжки ошибки устранить будет довольно сложно.

О том как расчитать расход смеси для стяжки, смотрите в следующем видео.

Варианты монтажа

Особенности пирога на сухую стяжку. Слой сухой стяжки выполняют из сыпучего материала, на него кладут слой гипсокартона либо фанеры.

1.вдоль стен помещения прокладывают демпферную ленту.

2.на перекрытие насыпают песок либо щебенку, выравнивают.

3.по трубным контурам укладывают пластины из алюминия.

4.сверху сухой стяжки укладывают покрытие из пары листов гипсокартона.

5.далее кладут декоративную отделку.

Внимание! В качестве сыпучего материала лучше применить керамзит, который отличается высоким уровнем теплоизоляции. Особенности укладки слоев под теплые полы в бане

Традиционно теплые полы для банного помещения кладут прямо на грунт. Поэтому пол поднимают над землей. Для этого укладывают балки размером 7 на 10 сантиметров. Балки снизят нагрузку и распределят ее равномерно, также помогут выровнять основу для пола. Также

Особенности укладки слоев под теплые полы в бане. Традиционно теплые полы для банного помещения кладут прямо на грунт. Поэтому пол поднимают над землей. Для этого укладывают балки размером 7 на 10 сантиметров. Балки снизят нагрузку и распределят ее равномерно, также помогут выровнять основу для пола. Также

На фундамент со столбиками для подпорки кладут гидроизоляционный рубероид двумя слоями.

Далее укладывают слой из подпорных балок, которые кладутся прямо на фундамент по краям, а в центре – на несколько столбиков. К балкам монтируют лаги, которые делают тоньше в центре на пару сантиметров. Данная процедура обеспечит наклон системе.

Снизу лаг на гвозди либо саморезы крепятся черепные брусочки. Бруски выкладывают буквой Т, чтобы уложить на них черновое покрытие.

На черновую поверхность укладывают утеплитель, подходящий для бани. Материал крепится к лагам посредством степлера.

Все стыки приклеивают скотчем, чтобы придать конструкции надежность.

На слой пароизоляции кладут бруски, чтобы обеспечить циркуляцию воздуха. Далее настилают шпунтованную доску с помощью саморезов под углом в 45 градусов, чтобы их не было видно на напольной поверхности.

Какая поверхность лучше подходит для основания пирога. Для водяного теплого пола подойдет любая поверхность. В квартирах основанием служит плита перекрытия из бетона. В частном доме, как правило, пол укладывают на деревянное основание. Для монтажа водяного типа пола потребуется проверка качества перекрытия, оно должно выдержать нагрузку тяжелой конструкции.

Если планируется постройка нового здания, то идеальным выбором будет укладка пирога по грунту, который будут укладывать одновременно со строительством дома.

Пирог под бетонную стяжку

В случае если стяжка делается из бетона, слои будут укладываться в другой последовательности:

Слой гидроизоляции. При использовании узких рулонов, их обязательно надо накладывать друг на друга и закреплять при помощи скотча, иначе вполне возможно появление протечек. Гидроизоляционный слой также должен быть установлен по периметру стен на ту высоту, на которой будет располагаться само покрытие.
Утеплитель. В данном случае также можно использовать пенопласт или пенополистирол экструдированный. Такой слой потом перекрывается фольгой или теплоизоляцией на основе фольги, так как это позволит сэкономить тепловую энергию.
Демпферная лента. Ее слой позволит компенсировать расширение стяжки, в результате тепловых перепадов.
Трубная система. Для нивелирования всевозможных протечек и поломок рекомендуется использование целых кусков труб, без соединений.
Слой армирующей сетки. На нее устанавливаются маячки, которые будут служить ориентиром при укладке стяжки.
Слой стяжки. Бетон, прочность которого должна быть больше М150, выравнивается по ранее установленным маякам.
Чистовая отделка. Перед тем как наложить финальный слой, необходимо дать бетонной стяжке упрочниться и высохнуть в течение 30 дней

Особенности устройства тёплого пола, его слои и их толщина

Тёплый пол включает в себя специальные материалы, которые уложены в определённой последовательности. Данное сооружение ещё называют «слоёным пирогом» с нагревательными элементами внутри (водяными трубами или кабелем).

Главная задача пирога:

снизить потери тепла;
уберечь нагревательные элементы от проникновения к ним влаги;
направить тепло в нужном направлении;
обеспечить шумоизоляцию;
защитить отопительную систему от негативного действия окружающей среды.

Монтаж пирога на бетонную стяжку

Пирог тёплого пола по бетонным плитам, вне зависимости от того водяной он или электрический, выглядит таким образом:

бетонное основание — это может быть фундамент из бетона или бетонные монолитные плиты;
гидроизоляция — обычная полиэтиленовая плёнка;
утеплитель с отражающей поверхностью — пенополистирол, пробковая подложка и т.д.;
армированная сетка;
трубы или кабель отопительной системы;
стяжка из бетона;
половое покрытие.

На грунт

Монтаж пирога на грунт водяного, или другого вида пола допускается при наличии не рыхлой почвы, и залегании грунтовых вод от поверхности не менее 5 метром. Отличие этой конструкции от устройства пирога пола по бетону заключается в дополнительном этапе работ.

Суть состоит в следующем:

поверхность очищается и выравнивается;
насыпается песок (5 см), который утрамбовывается и слегка поливается водой;
следующим слоем пирога тёплого пола, толщиной 7-8 см, идёт гравий или керамзит, он также утрамбовывается;
далее гидроизоляция, которая армируется сеткой;
затем заливается черновая стяжка (10 см);
потом укладывается слой гидроизоляции и утеплитель из пенополистирола, толщина его зависит от условий самого помещения (5-15 см).

В дальнейшем, процесс монтажа тёплого пола на грунт, не отличается от укладки пирога на бетонные плиты: армированная сетка, нагревательные элементы, заливка стяжки или подложка, и половое покрытие.

На деревянное основание

Если основанием для системы с обогревом служит деревянное покрытие, то принцип монтажа пирога такой же, как на бетонные плиты.

Существует второй способ, который отличается по технологии — на деревянные лаги. В этом случаи, стелится фанера, как основание пирога. На ней располагаются лаги, сверху которых расстилается гидроизоляционная плёнка.

Между лагами прокладываются плиты утеплителя толщиной 10 см. Для нагревательных элементов (труб или кабеля) проделываются канавки, в которых они устанавливаются. При обустройстве водяного пирога, сначала в пазы кладётся отражающая пластина или фольга, и только потом укладываются трубы.

Есть другой вариант — настильный, когда на утеплитель, уложенный в лаги, кладутся листы ДСП оборудованные каналами для труб.

Ещё один способ — реечный, они набиваются на основу. Расстояние между ними должно соответствовать размеру нагревательных элементам.

В качестве основания для чистового покрытия укладывается не толстая фанера. На неё и монтируется декоративное покрытие. Если планируется установка ламината, то можно отказаться от фанеры, и стелить его прямо на трубы водяной системы, так как любой из перечисленных выше профилей способен выдержать такую нагрузку.

На сухую стяжку

Сухая стяжка — сыпучий материал, поверх которого расстилается гипсокартон или фанера. Инструкция по укладке пирога на сухую стяжку под тёплый пол следующая:

демпферная лента раскатывается по периметру комнаты;
рассыпается песок или щебень на перекрытие, и ровняется;
по контуру труб выкладываются алюминиевые пластины;
поверх укладывается сухая стяжка — два гипсокартонных листа, на которые монтируется напольное покрытие.

Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
Подшивка фанерой или плитами ОСБ потолочной поверхности;
Система лагов с досками пола верхнего этажа;
Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Укладка теплоизолирующего слоя и армирующей сетки

Следующим по порядку этапом будет укладка теплоизоляции. Сейчас чаще всего в качестве этого слоя используются плиты пенополистирола (ЭПП – экструдированный пенополистирол). Выбор необходимой толщины обязан быть определен в разрабатываемом проекте. Пенополистирол необходимо укладывать по всей площади, совмещая их стыками. По завершению укладки их необходимо закрепить саморезами. Поверх плит следует уложить армирующую сетку. Как раз на ней и будет располагаться контур водяного теплого пола и последующая стяжка. Сетку можно использовать такого размера:

Прутки диаметром в 5 мм;
Шаг сетки 100 или 150 мм.

Составляющие теплого пола

Вся система теплого пола вместе со стяжкой имеет определенную толщину, которая должна иметь оптимальные параметры. В таком случае стоит сначала определиться с тем, что же вообще входит в систему отопления основания пола и какой толщины может быть каждый слой.

Первоначально на ровное основание устраивается слой тепло и гидроизоляции. Утеплителем чаще выбирают полистирол за счет проявляемых качеств и характеристик в процессе эксплуатации. Обычно толщина теплого пола здесь берется в пределах 80-100 мм. Именно такого слоя будет достаточно, чтобы сохранять тепло, и отправлять его в нужном направлении. Даже если внизу будет располагаться подвал без отопления. На общую толщину теплого пола не окажет влияния гидроизоляция, так как выполняется она из очень тонкой полиэтиленовой пленки.
Утеплитель может приобретаться со специальными выемками для помещения трубопровода. При его отсутствии можно устроить слой армирования или приобрести сетку МАК, к которой очень легко производить крепление труб. Для металлической сетки армирования толщина примерно одинакова с сеткой и составляет примерно 4-6 мм.
Сама труба, которая используется для системы водяного теплого пола. Диаметр может быть совершенно различным. Но рекомендуется брать не более 20-22 мм по диаметру. Ее будет достаточным, чтобы система работала полноценно.
Стяжка над теплым полом с чистовым покрытием. Здесь есть свои тонкости приготовления раствора и выбора соответствующего материала (цемент, песок, добавки, пластификатор и т.д.). В чистовое покрытие добавляется еще и слой для крепления (клей), что относится к керамической плитке.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.
