Пластиковые трубы для полива огорода на даче

Монтаж поливной системы

Для прокладки поливной системы могут использоваться полиэтиленовые или полипропиленовые трубопроводы диаметром 20-40 мм (обычно основная магистраль имеет больший диаметр, а отводные магистрали меньший). Соединение труб ПНД с элементами системы осуществляется посредством компрессионных фитингов. Такая работа не требует наличия инструментов. Полипропиленовые изделия стыкуются с помощью паяльника, поэтому наличие электричества на даче является обязательным. Обе разновидности труб обладают достаточной жесткостью и долговечностью, позволяя эксплуатировать систему полива без демонтажа на зимний период.

Рассмотрим, как проложить трубы на даче для полива правильно. Такая прокладка может быть поверхностной или глубинной:

1. Поверхностный монтаж предполагает размещение всех трубопроводов на поверхности почвы. Такая система собирается очень быстро, а в случае возникновения поломок устранить их можно очень быстро и удобно. Но имеются и недостатки. Поверхностное расположение труб повышает вероятность их случайного повреждения. Передвигаться по участку также становится сложнее. Да и для злоумышленников трубопроводы могут стать легкой добычей, если вы бываете на даче лишь изредка.

Пример поверхностной укладки труб для корневого полива

2. Глубинный монтаж пластиковых труб для полива на даче. Этот вариант является более предпочтительным, поэтому именно его рассмотрим более подробно:

• По намеченной схеме прокапываются траншеи от 30 до 70 см глубиной. Обеспечивается небольшой уклон в сторону наиболее нижней точки участка. Это необходимо для слива воды из трубопроводов в конце поливного сезона (можно укладывать трубы и без уклона, если есть возможность продуть их в конце сезона с помощью компрессора);
• Производится разводка труб на даче для полива. Трубы размещают в траншеях;

  Укладка труб ПНД в траншеи

• Выполняется врезка отводков в основной трубопровод. Для этого используются тройники или крестовики. Каждый отводок рекомендуется оснастить вентилем для более точного контроля увлажнения конкретного участка;

  Вариант подключения пластиковой трубы к магистрали из металла

• В качестве отводков от основной магистрали можно использовать трубопроводы меньшего диаметра или гибкие шланги;
• На концах отводков крепятся дождеватели или капельницы;
• Выполняется подключение собранной системы полива к напорной магистрали и автоматике (если это предусмотрено проектом);
• Проводятся испытания собранной системы. При обнаружении протечек производится устранение проблем;
• Траншеи закапываются. Система полива считается готовой к использованию.

Статья по теме: Укладка трубы пнд в траншею

Собранная своими руками из пластиковых труб система полива будет долгие годы обеспечивать ваш участок влагой, избавив вас от монотонной и рутинной ручной работы.

Как сделать полив на даче из пластиковых труб видео расскажет подробно с указанием всех необходимых элементов системы.

Правила монтажа пластиковых труб

Набор инструментов и материалов для монтажа зависит от выбранного типа и конструкции системы.

Чтобы обустроить полив на даче из пластиковых труб, требуются следующие материалы:

• Непосредственно трубы нужной длины (диаметр трубы для полива составляет около 25-30 мм);
• Фитинги или муфта для подключения к водоснабжению;
• Заглушка для водопровода, которая используется для перекрытия системы в то время года, когда полив не используется;
• Шаровые вентили, один из которых устанавливается в начальной точке водопровода, а другой – в конце;
• Тройник, необходимый для разветвления системы на несколько отводов;
• Уголки, необходимые для поворота жестких полипропиленовых труб;
• Переходник, позволяющий подключать к системе шланги (количество переходников равняется количеству подключаемых шлангов).

Большого количества инструментов для монтажа не понадобится. Желательно приобрести труборез, который позволит легко и качественно подогнать трубы под необходимую длину, но эту же работу можно выполнить при помощи ножовки (только края трубы в этом случае придется зачищать). Чтобы соединение труб было герметичным, понадобится пакля или ФУМ-лента. Все работы можно выполнить своими руками, даже если особого опыта в проведении подобных работ ранее не было.

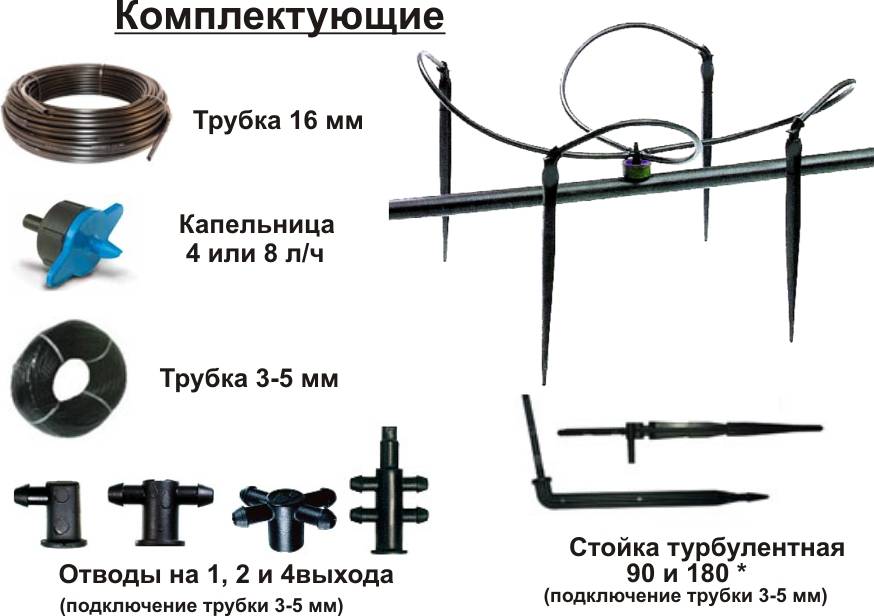

Компоненты системы капельного полива

Для монтажа системы капельного полива требуются следующие элементы:

• Эмиттерная поливочная лента;
• Заглушки для ленты;
• Соединительные элементы для труб;
• Муфта для подключения шланга;
• Сетка-фильтр;
• Трубы;
• Штуцеры для соединения ленты и труб.

Разумеется, для функционирования любой системе полива требуется источник воды. Им может быть колодец, отдельная емкость или подведенное водоснабжение. Конечно, проще всего использовать именно отвод от магистрали, но бак с водой тоже достаточно эффективен (правда, его нужно располагать на высоте хотя бы 1,5 м над уровнем земли). Разумеется, емкость с водой должна быть закрыта, чтобы в воду не попадали различные соринки.

Немаловажной составляющей капельного полива является фильтр, обеспечивающий очистку воды. Использовать в системе можно любой вид фильтра – сетчатый, вихревой или дисковый

Главное то, что установленный фильтр позволит процеживать воду, которая в противном случае может за несколько лет привести шланги в негодность. Как правило, для полива используются дешевые фильтры с размером ячеек до 130 микрон.

Заключение

Существует несколько видов систем, обеспечивающих полив на даче. Независимо от выбранного вида системы, нужно сначала создать подробный проект будущей конструкции, а потом грамотно и последовательно ее собрать. Собранная труба для орошения проверяется на герметичность, и при отсутствии протечек ее можно смело использовать для полива насаждений.

Материалы

Для того чтобы сделать поливную конструкцию, необходимы следующие материалы:

• накопительный бак и насос;
• краны, тройники и заглушки;
• капельные трубки, имеющие разветвления и капельницы;
• контроллер;
• фильтр;
• переходник;
• оборудование капельного полива;
• трубы не менее 16 миллиметров сечения;
• шаровой и вентильный краны.
• реле времени
• электромагнитный клапан

Инструменты для монтажа

• двухжильный провод;
• уплотнительная лента;
• изоляционная лента;
• электрическая колодка;
• лопата;
• нож;
• пассатижи;
• отвертка;
• дрель с длинным сверлом и др.

С использованием пластиковых труб система для полива обойдется значительно дешевле по сравнению с изделиями из металла. Помимо этого, пластиковые трубы не ржавеют и не подвержены коррозийным изменениям.

Оформление трубы и крана

Для того чтобы замаскировать систему коммуникации можно расположить в полом бордюре. Этот вариант очень удобен, когда место полива находится на значительном отдалении от водопровода.

Можно применить систему скрытого полива, установив ее под землей на глубине не менее 30 сантиметров.

Цена пластиковой трубы

Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.

Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.

Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.

Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.

Преимущества полимерных изделий

Трубы и фитинги ПНД изготавливают из полиэтилена низкого давления. Популярность материал приобрел благодаря своей низкой стоимости и простоте монтажа. Для организации такого  водопровода не нужно обладать особыми знаниями и навыками. Все соединяемые детали уже имеют резьбу, нужно только правильно подобрать комплектующие по размеру.

Важные преимущества ПНД для дачного водопровода:

• стойкость к коррозии и биологическому воздействию;
• безопасность для здоровья и окружающей среды;
• небольшой вес и высокая пластичность изделий;
• стойкость к гидроударам и ремонтопригодность;
• низкий показатель теплопроводности.

Полиэтиленовые трубы укладывают в траншеи и на поверхности грунта. Усадка зданий во время паводков и подземных толчков никак не влияет на целостность водопровода из ПНД на даче и не несет угрозы его целостности.

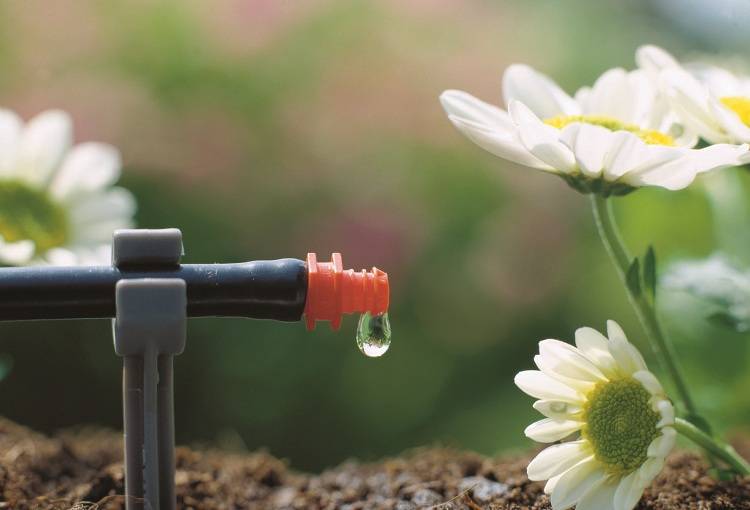

Капельный полив – что это такое и в чем его преимущества?

Далеко не у всех владельцев загородных участков получается организовать частоту полива так, чтобы все культуры ежедневно получали нужное количество воды. Многие растения нуждаются в регулярном поливе, и даже несколько дней засухи в жаркий период лета способны привести к гибели всех насаждений. Эффективной в данном случае будет система капельного полива, которая постоянно, по мере необходимости, поставляет жидкость к растению в небольших количествах (буквально – по каплям, отсюда и пошло название системы).

Капельную технологию также иногда называют капиллярной – по аналогии с принципом расположения и работы капилляров в человеческом организме.

Одной из главных проблем, с которой часто сталкиваются при использовании традиционного метода полива с распылением или без него, — это намокание листьев растения, вследствие чего они подвергаются воздействию солнца в еще большей степени. Применение капельной технологии не имеет такого недостатка – листья насаждений при ней остаются сухими.

Благодаря четко дозированному количеству жидкости, попадающему к корню культур, также минимизируется риск возникновения заболеваний, вызванных избытком влаги.

Капельный полив — экономичная, но очень эффективная система обеспечения растений влагой

Сравнительный обзор различных видов труб для полива на даче

Ведра и шланги при поливке дачного огорода применяются все реже. Часто владельцы участков в загородных садоводствах предпочитают облегчить себе жизнь, обустроив систему орошения. И сразу встает вопрос монтажа огородного водопровода, предназначенного для подачи воды до грядок и ее распределения там.

Но какие трубы для полива на даче лучше выбрать? Ведь есть масса пластиковых и металлических вариантов с различными плюсами.

• Кратко о дачных системах орошения
• Особенности металлических водопроводов
• Обзор пластиковых труб для дач
  • Вариант #1: Полиэтиленовые (PE)
  • Вариант #2: Полипропиленовые (PP)
  • Вариант #3: Поливинилхлоридные (PVC)
• Выводы и полезное видео по теме

Виды труб для организации системы полива

На рынке представлен большой ассортимент труб, запорной арматуры, элементов монтажа, а также устройств подачи воды: капельниц, дождевателей и т.д., которые прекрасно подходят для организации системы автоматического полива для дачи своими руками.

Достоинства и недостатки полипропиленовых труб для прокладки в почве и на воздухе

Трубы из полипропилена обладают многими достоинствами: низкая плотность и теплопроводность, прочность, высокая сопротивляемость коррозии, гидравлическим ударам и температурным перепадам. Благодаря современным присадкам и повышенной эластичности, полипропиленовые трубы черного цвета выдерживают замораживание воды в системе без нарушения целостности стенок (не при полном наполнении) и воздействие ультрафиолета.

Укладка поливочной системы в грядке

Особенности ПВХ для систем полива

Трубы и соединительные элементы из поливинилхлорида (ПВХ) не требуют при монтаже особых навыков, поэтому их часто используют для установки системы автоматического полива на даче своими руками. Из них получаются жесткие, легкие и прочные конструкции магистральных трубопроводов и ответвлений.

Поливинилхлорид не реагирует на перепад температуры и влажности и не подвержен коррозии. При соединении в систему орошения используют готовые фитинги и мастику. ПВХ трубы подходят как для наземного, так и для подземного использования. При наземной укладке желательно выбирать трубы темного цвета для предотвращения развития в трубопроводе водорослей.

Преимущества полиэтиленовых труб подземного и наружного орошения

Полиэтиленовые трубы бывают тонкостенными и толстостенными. Тонкостенные подходят для ленточного капельного надземного полива. Толстостенные можно использовать и при прокладке магистралей. Это достаточно долговечный и эластичный материал. За счет эластичности при замерзании воды конструкция не лопается, что позволяет использовать трубы и для наземной, и для подземной разводки системы полива для дачи.

При монтаже необходимо применять оборудование для пайки и муфты. Эти трубы устойчивы к коррозии, но могут повреждаться насекомыми и грызунами. Надземная прокладка исключает применения труб из прозрачного полиэтилена.

Подробнее о трубах и арматуре из пластика смотрите на видео:

Виды оросительных систем

Важнейший момент, от которого необходимо отталкиваться при проектировании дачной оросительной системы – климатические условия, присущие данному региону. В зависимости от этого фактора подбирается вид системы, который, в свою очередь, влияет на набор элементов системы, ее конструкцию и последовательность сборки.

Существуют следующие виды оросительных систем:

1. Дренажные системы. Такой способ оптимально подходит для участков с большим количеством многолетних растений, постоянно находящихся на одном месте. Дренажный водопровод прокладывается один раз и надолго, что делает его неэффективным для полива огорода с регулярным изменением расположения грядок.

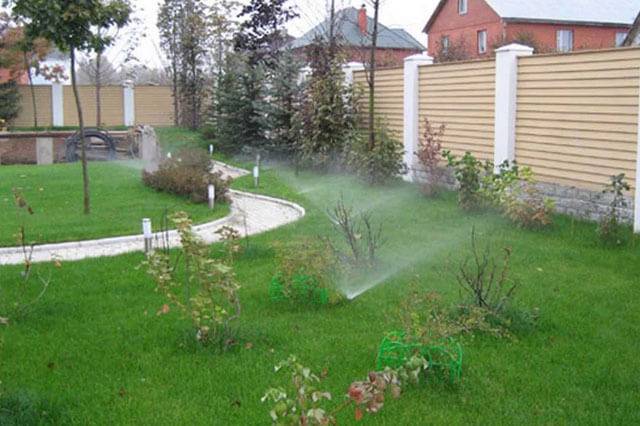

2. Полив дождеванием. Данный метод предполагает наличие трубопровода, посредством которого и будет осуществляться полив. Конструкция такого трубопровода обычно рассчитывается индивидуально, в зависимости от ситуации, но на его крайнем отрезке всегда устанавливается распылитель, за счет которого и происходит распределение воды между растениями.
3. Капельный полив. Способ капельного полива отличается максимальным удобством и экономичностью. Технология орошения в данном случае позволяет свести к минимуму расходы воды, что крайне полезно, если система водоснабжения оснащена счетчиком. Подбирать трубы для полива придется индивидуально, в зависимости от особенностей участка и находящихся на нем растений. Кроме того, нужно будет заранее грамотно рассчитать интенсивность и периодичность орошения.
4. Поверхностный полив. Такую технологию можно эффективно использовать только в регионах, где атмосферных осадков практически не бывает, и даже в таких ситуациях поверхностный метод полива должен быть оправдан. Подача воды осуществляется при помощи специальных канав. Использование поверхностного полива приводит к нарушениям структуры почвы, в результате чего к корням растений попадает воздух.

Монтаж своими руками

Монтаж капитального водопровода на дачном участке проводят согласно выбранной схеме. Забор воды осуществляют из скважины, колодца, речки, поселковой или городской центральной магистрали. Для обеспечения постоянного давления в системе устанавливают насосную станцию. Комплект включает:

• насос;
• запорную аппаратуру;
• реле и указатель давления.

Необходимые инструменты

Для обустройства капитального водопровода собственными руками потребуются:

• штыковая лопата для рытья траншей;
• разводной или газовый ключ;
• резак и ножницы;
• строительный уровень;
• колышки, шнур, рулетка.

При соединении непосредственно компрессионными фитингами никаких дополнительных инструментов не потребуется. Для горячего способа стыковки необходимо подготовить специальный сварочный утюг, который нагревает торцы труб.

Фитинговые соединения

Для соединения труб из ПНД применяют муфты 2 типов:

1. Компрессионные муфты накручивают на резьбу двух соединяемых участков. Герметизация элементов происходит через каучуковые уплотнители.
2. Диффузионные (электросварные) муфты. Применяют при температурной спайке специальным аппаратом.

Компрессионные муфты накручивают исключительно вручную. Разводные ключи могут повредить соединительные элементы.

Потребуется такие фитинги:

• соединительный для состыковки;
• переходный для соединения труб разного диаметра;
• заглушка, для отключения части водопровода от контура.

Дополнительно закупают дождевальные головки, капельную систему полива, поливочные пистолеты.

Порядок выполнения работ

Непосредственно перед монтажом труб проверяют протяженность будущей магистрали на участке. Для этого план-схему переносят на грунт, размечают магистраль при помощи колышек и маркировочного шнура, роют траншеи. Повторно измеряют длину магистрали и закупают необходимое количество труб и фитингов.

Алгоритм выполнения работ предельно простой:

1. Роют траншеи с уклоном в месте подсоединения под небольшим углом и постепенно выводят рвы в горизонтальную плоскость.
2. Дно траншеи уплотняют песчаной подушкой и стелят гидроизоляцию.
3. Распиливают трубы на части нужной длины. Подсоединяют к точке водозабора и делают разводку по участку. Отрезки утепляют.
4. После монтажа трубопровода его соединяют с приспособлениями для пуска воды.

Компрессионный фитинг

Фитинг компрессионного типа устанавливают в таком порядке:

1. Муфту разбирают, вытягивают зажимную часть и прокладку.
2. Прокладку и зажим устанавливают обратно на фиксирующие выступы.
3. Элементы узла состыковывают, фитинг навинчивают вручную, без усилий.

Если соединение элементов водопровода производят температурным методом, используют сварочный аппарат. Необходимо соблюдать следующие правила:

1. Трубы на стыке очищают, обезжиривают, сушат.
2. Работают при t, не меньше +5°С.
3. На изделиях диаметром от 50 мм снимают фаску.

Ввод в колодец или скважину

Насосную станцию устанавливают как можно ближе к заборной вертикальной трубе, выходящей из колодца. Ввод ПНД трубы в колодец производят через проходную металлическую муфту — гильзу. Это защищает водопровод от разрушения при расширении и сужении материалов трубы и колодца при сезонных колебаниях температур. Подводящую магистраль крепят к насосной установке после того, как плотно зафиксируют её к полу.

Водопровод подключают к отводу, идущему за реле давления. Между отводом и магистральной водопроводной линией оборудуют сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Готовый переходник герметично устанавливают на отвод к реле. Для изоляции стыков используют ФУМ-ленту. На скважину монтируют оголовок.

При обустройстве капитальной системы на поворотах оборудуют смотровые колодцы для ревизии и ремонта.

Особенности металлических водопроводов

Изделия из пластика сейчас используются повсеместно. Этот материал не ржавеет, дешев и прост в монтаже. Но металл со счетов пока тоже не списывается. На отечественных дачах можно встретить массу металлических водопроводов, применяемых для полива насаждений на участке. Во многом это наследие советской эпохи, когда пластиковых труб попросту не было. Однако не все так просто, у металла масса плюсов.

Среди плюсов поливальных труб их металла числятся:

• устойчивость к изломам;
• морозостойкость;
• большой срок службы в 20–30 лет;
• высокая механическая прочность.

Металлические водоводы можно без опаски прокладывать под пешеходными дорожками и площадками возле гаража, где ставится автотранспорт. Они не сломаются под давлением сверху. Могут согнуться, но не переломятся. Пластиковые трубы такие нагрузки вряд ли выдержат. Пластик по сравнению с металлом слишком хрупок. А зимой пластиковые водопроводы без утепления на улице вовсе лучше не эксплуатировать.

Металлические трубы для организации полива на даче делаются из подходящих материалов:

Главный недостаток первого варианта – высокая подверженность коррозии. При нахождении в земле стальной трубопровод изнутри и снаружи начинает быстро ржаветь. Использование оцинкованной нержавейки с большей коррозионной стойкостью позволяет продлить срок службы подобного водовода, но приводит к его существенному удорожанию.

Медным трубам ржавчина не страшна, но стоят они немало. Плюс нельзя забывать о проблеме воровства. Не все дачные поселки охраняются. А медь – это желанная добыча для непрошеных посетителей, посещающих чужие пустующие дачи зимой с целью воровства. Она всегда будет в цене на базах скупки металлолома.

Нередко система полива укладывается в землю. Выкапывать ее на зиму – значит нагружать себя дополнительной работой. Обычно она консервируется и остается в грунте. Но пластик при морозах становится хрупким, что нередко приводит к его разрушению.

А сталь и медь спокойно переносят отрицательные температуры. Трубы из них без опаски можно оставлять в почве на зиму. Надо лишь до холодов слить из них воду.

Организация летнего водопровода

В зависимости от материала системы, трубы оставляют сверху или укладывают в специально подготовленные канавы. Организация трубопровода под землей более надежна, поэтому не стоит жалеть время на земляные работы. Поверхностную разводку сделать гораздо быстрее, однако риск ее повреждения гораздо выше.

Монтаж трубопровода зависит от выбранного типа системы полива. При размещении водопровода в траншеях, пластиковые трубы раскладывают по схеме, собирают систему посредством фитингов. После сборки тестируют, запуская воду и проверяя надежность соединений

Во время укладки зимнего водопровода обращают внимание на защиту от морозов. Систему можно провести ниже уровня замерзания грунта, дополнительно утеплить или проложить рядом специальные нагревательные кабели

Способы соединения труб из полипропилена на дачном участке

Традиционно для сборки водопровода из полипропиленовых труб используют специальный паяльник, примерно такой, как на приведенном фото. Качество сборки пластикового водопровода зависит от двух факторов – наличия навыков выполнения монтажных операций и характеристик самого паяльника. Не стоит пытаться собрать водопровод с помощью самодельных устройств, лучше взять в аренду на пару дней высококлассное оборудование, которым можно спаять трубы водопровода, что называется, на пятерку.

Принцип пайки довольно прост – на насадках паяльника разогревается соединительная муфта и торец трубы, после выдержки детали просто соединяются руками с небольшим усилием.

Метод прост, но в условиях дачного участка применим не так просто, так как протянуть электросеть к месту спайки водопровода даже с помощью кабель-катушки не всегда представляется возможным. Часть деталей можно спаять в дачном домике, но все равно примерно 30% паяльных работ с пластиковыми трубами придется выполнять практически на грядках.

Если на дачном участке нет электроэнергии, то пластиковый водопровод можно склеить специализированным клеем на основе дихлорэтана

Склеенный стык обладает практически такой же прочностью, как и паяный вариант, но работа с дихлорэтаном требует осторожности, так как растворитель относится к категории веществ, опасных для здоровья

Фитинги для пластиковых труб

При создании дачного водопровода из пластиковых труб важно правильно выбрать не только вариацию этого материала, но и подобрать к нему необходимые фитинги. Чаще всего используются такие:

• соединительные муфты для осуществления герметичности стыков труб одинакового диаметра;
• переходные муфты для соединения труб разных диаметров и подключения к основной магистрали;
• муфта-тройник для легкого отвода жидкости;
• муфта с резьбой для комбинирования трубы с давно существующей водопроводной системой с помощью резьбовых соединений;
• фланцевое соединение для подключения к коллектору сброса воды;
• муфта-«седелка» для подключения трубы меньшего диаметра к основной магистрали;
• муфта-заглушка для создания герметичности конца трубопровода или для отключения.

Кроме того, с учетом того, что трубы из ПНД, к примеру, не сгибаются под прямым углом, существуют специальные соединительные поворотные фитинги.

Важно, что прочность водопровода из полиэтиленовых труб во многом зависит от правильно подобранных фитингов и правильно осуществленного монтажа.

Существуют и иные варианты фитингов. В любом магазине при выборе труб помогут выбрать и дополнительные подходящие элементы.

Как оборудовать самостоятельно точечный полив в теплице

Капельное орошение в теплице немного сложнее установить, чем оборудовать полив для целого огорода. Поэтому для теплицы лучше будет сделать поверхностное капельное орошение.

Установка:

1. Нужно приобрести садовый шланг ПВХ. Диаметр его должен составлять 3-8 мм.
2. К нему присоединяем фильеры.
3. Для емкости с водой подойдут обычные ведра. В дне каждого делаем отверстие.
4. Излив стягиваем штатной пробкой. Также его можно уплотнить тонкой резинкой.

Такая оросительная система очень удобна если вы бываете на даче по выходным. Она свободно сворачивается и также раскладывается.

На фото ниже можно посмотреть схему автополива теплицы.

А вот пример упрощенной конструкции без соединительных элементов:

На этом у нас все. Мы постарались рассмотреть наиболее распространенные самодельные конструкции для полива. Какой именно выбрать, все зависит от ваших предпочтений. А может вы посчитаете, что лучше купить систему орошения в интернет магазине — решать только вам.

А мы желаем вам богатого урожая, на ваших грядках!
