Пластиковый дренажный колодец: виды и цены. Как собрать своими руками +Фото

Что такое дренажный колодец и для чего он нужен

Давайте выясним, зачем нужен такой дренажный колодец. После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.

Установка дренажной емкости и ее подсоединение к магистралям

Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.

На схеме показано устройство дренажной конструкции

Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:

  • дренажная система в почве. При этом устанавливается конструкция по типу септика;
  • ближайший водоем. Это может быть озеро или река;
  • овраги;
  • домашняя автономная канализация.

Основные компоненты системы

Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.

Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс  для грунтовых вод, которые не превышают свой обычный уровень.

Вариант линейной конструкции на примере отдельной модели

Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек. Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.

Устройство дренажа из бочки

Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани

При этом используется перфорированный трубопровод.

Важным  этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:

  • делается разрез почвенного слоя и проверяется его структура;
  • определяется главный источник влажности;
  • определяется глубина прохождения грунтовых вод;
  • подбирается тип конструкции;
  • составляется планировка всех колодцев, траншей и оврагов;
  • подбираются необходимее элементы и материалы. Например, клапан захлопка.

Вариант ливневой канализации

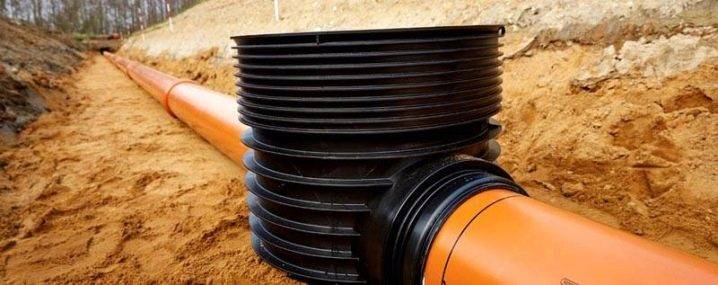

Установка колодца и врезка трубопровода в колодец по месту

Как правило, дренажные пластиковые колодцы поставляется готовыми к установке с надежно приваренными в заводских условиях патрубками. Иногда есть необходимость подключения трубопровода по месту. Врезка в колодец и подключение трубопровода по месту может быть осуществлена с помощью специального фитинга – манжета или муфты in-situ для подключения по месту.

Это интересно: Фундамент-плита для дома из пеноблоков

Пластиковый дренажный колодец: виды и цены. Как собрать своими руками +Фото

При постройке дома или дачи очень важно продумать все детали

Особое внимание стоит уделить системе устраняющей избыток влаги. Для этого используются дренажные колодцы

Раньше их изготавливали из бетонных колец, сейчас популярность завоевали пластиковые дренажные колодцы.

Их предназначение устранить излишки грунтовой, верховой и поверхностной воды, а также избежать заболоченности.

В статье: Типы дренажных колодцев из пластика. Область применения. Характеристики материала. Особенности. Стоимость.

Пластиковый дренажный колодец

Виды дренажных колодцев

  1. Коллекторный
  2. Смотровой
  3. Перепадный

Коллекторные ( накопительные)

Колодцы устанавливается в единичном количестве. Предназначен для сбора всех стоков канализации. Для лучшего функционирования оснащается насосом. В отдельных случаях, а именно при разгрузке системы в нижележащий слой, производится монтаж без дна.

По сути накопительный колодец – это большая емкость, в которой происходит скопление жидкости, с последующим ее перемещением в водоем или ливневую канализацию.

Дренирует воду подальше от фундамента. Располагается система в самой низкой точке участка.

Смотровая система

Устанавливается для контроля и очистки колодца. Данный колодец монтируют в точках поворотов, Формирования узлов или подсоединения к центральным магистралям.

Именно из них производится чистка трубной магистрали.

Перепадный колодец

Обустраивается, там, где происходит стыковка трубопроводов, располагающихся на разной глубине. Если необходимо понизить скорость самотека, при пересечении подземных сооружений перепадная система будет актуальна.

Перепадные колодцы имеют несколько видов внутреннего устройства:

  1. Камеры с одним гасителем
  2. Коллекторы с системой водоотбойников
  3. С вводной системой сверху и отводной снизу
  4. Состоящие из двух секций, соединенных трубой под углом.

В одном варианте исполнения сила потока гасится о дно, в другом с помощью водоотбойников.

Каждый вид, в своем большинстве, монтируется для выполнения определенной функции. По конструкции они похожи. Это емкость расположенная вертикально с одним или несколькими входом и выходом для труб.

Материал изготовления

Дренажные колодцы изготавливают из разных по структуре полимеров.

ПВХ (PVC) – поливинилхлорид.
ПП (PP) – полипропилен.
ПЭ (PE) – полиэтилен обычный и повышенной плотности.
Иногда в пластик добавляют красители и песок.
ПВХ – самый устойчивый к химическим соединениям.
ПП – обладают хорошей пластичностью

Внимание при низкой температуре становятся хрупкими
ПЭ – устойчивы к морозам. Могут замерзнуть, но после оттаивания полностью восстанавливаются.

Хороший материал для применения в подвижном грунте.

Особенности дренажных колодцев из пластика

  1. Легкие
  2. Устойчивы к химическим реакциям
  3. Срок службы 50-70 лет
  4. Не требуется производить врезание труб, все выполняется на заводе.
  5. Простой монтаж
  6. Выдерживают многотонную нагрузку.

Для монтажа достаточно двух человек.

При всех своих достоинствах у колодцев из пластика есть один недостаток. Конструкцию может просто выдавить из грунта при паводке и пучении.

Пластиковый дренажный колодец: виды и цены Хотите узнать про Типы дренажных колодцев из пластика? Узнайте какие виды бывают и Область применения на дачном участке или возле частного дома. Характеристики материала и Особенности монтажа своими руками. Стоимость и цены на разные виды дренажных колодцев на участке. Узнайте подробнее в статье=&gt,&gt,

П олимер Групп

Продажа пластиковых труб и фитингов в Севастополе

Продажа пластиковых труб и фитинга, со склада готовой продукции

Продажа запорной арматуры, редукции и приборов протоколирования

Продажа сварочно-монтажного и компрессорногооборудования

Продажа изоляционных и фильтрующих полимерных материалов

Прямые поставки в Севастополь в короткие сроки, по выгодной цене

Изготовление под заказ труб и фитинга нестандартных размеров

Поставка насосов, а также канализационных станций и септиков

Нанесение на трубу теплоизолирующие и армирующие материалы

Доставка труб и комплектующих в город Севастополь

Аренда сварочных аппаратов для пайки труб в Севастополе

Проектные решения, от бюджета к потребности

Реализация Ваших остатков и комплектующих

Траншейные работы

Внутренние монтажные работы

Бурение и проколы

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

  • дренажная система в грунте;
  • близлежащий водоем любого типа;
  • различные овраги;
  • частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

  • минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
  • исключает риск затопления подвальных помещений;
  • осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

  • люк;
  • пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Колодец пластиковый дренажный: устройство, виды, этапы монтажа

В целях отвода осадочных и грунтовых вод с участка обустраивается дренажная система. Проектирование схемы траншей выполняется с учётом врезки в центральную канализацию.

Но не во всех посёлках имеется такой вид коммуникации, поэтому выбираются различные варианты отвода стоков. Одним из них является дренажный колодец.

Стало популярным для обустройства дренажа использовать колодцы, изготовленные из полимерных материалов.

Бетонные аналоги сдают позиции из-за ряда причин, основными из которых являются вес конструкции, стоимость и сложность монтажных работ.

Преимущества пластиковых колодцев

— гофрированная поверхность, обеспечивающая надёжную устойчивость,

— легко монтировать, не требуются спецприспособления в связи с малым весом,

— длительный эксплуатационный период,

— материал не подвержен разрушению и коррозии,

— максимальная нагрузка до 90 т.

К недостатку можно отнести привлечение специалиста по монтажу или строгое соблюдение правил установки. Любая ошибка может спровоцировать деформацию трубы под давлением грунта.

Устройство пластикового дренажного колодца

• шахта из гофрированной трубы,

• глухое днище или с врезкой патрубков для соединения с дренажной системой (?110-200 мм),

• горловинная часть, обеспечивающая плотное закрытие люка (? 315 мм, 425 мм),

Установить дренажный колодец можно, заказав полный комплект или приобретая отдельно все элементы конструкции. Длину трубы, которая определяет глубину, продают погонными метрами, но не превышающими 6 м. Цена 1 м. п. колеблется в зависимости от прочности и состава материала 900-2200 рублей.

Инженерное сооружение заглубляется в грунт на длину колодца.

Если нижняя часть оснащена патрубками, то установка их уровня должна соответствовать выходу дренажных каналов. На верхнюю часть гофрированной трубы монтируется горловина с люком. Именно благодаря горловине люк садится плотно, что обеспечивает безопасную эксплуатацию колодца.

Виды пластиковых дренажных колодцев

• Ревизионный резервуар является в первую очередь смотровым, через который контролируется уровень вод, степень засорения и т. д. Использование поворотных типов даёт возможность осуществлять качественную очистку от засоров и заиливания.

• Фильтрующий или поглотительный колодец используется при небольших количествах отводимых вод (не более 1 куба в сутки). Днище обустраивается подсыпкой из щебня, гравия или другого подобного материала толщиной покрытия 20-30 см.

• Накопительный резервуар используется в отсутствие централизованной водоотводной магистрали. Его установка предпочтительна в низинах и предполагает доукомплектование шлангом и насосом для откачки воды.

Этапы монтажа дренажного колодца из пластика

• Выкопать углубление для колодца ниже уровня дренажных каналов.

• На выровненное дно сделать 10 см подсыпку песка. Утрамбовывать не нужно.

• Уложить днище конструкции.

• Гофрированную трубу из пластика подрезать на необходимую длину. Для этого подойдёт ручная пила. Распилку производить по средней линии выступающей волны.

• Установить пластиковую муфту и выполнить подсоединение к каналам дренажной системы. Места стыков обработать силиконом для лучшего уплотнения.

• Обмазав верх муфты герметиком, выполнить монтаж шахты путём вдавливания трубы в переходник.

• Вмонтировать дренажные трубы.

• Поэтапно выполнить засыпку колодца грунтом с последующей утрамбовкой.

• Оснастить колодец горловиной и люком.

Верхняя часть колодца может находиться вровень с поверхностью грунта или возвышаться над уровнем до 10 см.

Колодец пластиковый дренажный: устройство, виды, этапы монтажа Колодец пластиковый дренажный: устройство, виды, этапы монтажа В целях отвода осадочных и грунтовых вод с участка обустраивается дренажная система. Проектирование схемы траншей выполняется с

Пластиковый дренажный колодец – внутреннее устройство и монтаж

Еще не так давно у строителей не было выбора при обустройстве водоотводных коммуникаций. В качестве распределителя влаги и накопителя всегда использовали железобетонное изделие.

Однако, в наше время появилось гораздо более выгодное решение –пластиковый дренажный колодец КДН.

Дренажный пластиковый колодец

Общие сведения

Сразу следует сказать, что вопреки бытующему мнению о ненадежности пластиковых изделий, прочностные характеристики такого колодца даже превышают аналогичные параметры устройства из железобетона. Кроме того, благодаря сборности конструкции, достигается универсальность изделия.

Достоинства

Специалисты рекомендуют использовать при устройстве дренажа именно пластиковые колодцы, и этому имеется разумное объяснение:

  • Экономия места. Пластиковые конструкции намного миниатюрнее бетонных аналогов, что особенно актуально для владельцев небольших участков.
  • Экономия в обслуживании. Срок службы таких сооружения составляет до 50 лет, в то время как железобетон обычно служит 5-7 лет, после чего начинает интенсивно разрушаться. Вследствие чего приходится заниматься его реконструкцией или устройством новых колодцев.
  • Экономия на монтажных работах и транспортировке. Пластиковое изделие совсем немного весит и полностью готово к эксплуатации, достаточно просто выполнить подсоединение труб. Для выполнения железобетонных конструкций придется привлекать технику, соответственно, цена изделия увеличится.
  • Пластиковые изделия не вступают в реакцию с химическими веществами.
  • Возможность эксплуатации в любых климатических условиях. Их рабочая температура составляет от -60 до +50 градусов по Цельсию.
  • Материал не подвержен воздействию микроорганизмов.
  • Изделия не боятся гидравлических и динамических нагрузок.
  • В случае необходимости, можно быстро изменить высоту шахты.

Таким образом, выбор в пользу пластиковых конструкций очевиден.

Совет! При выборе изделия, необходимо обратить внимание на качество, в том числе на толщину стен, которая не должна быть слишком тонкой. В противном случае емкость может деформироваться под давлением почвы. Устройство дренажного колодца

Устройство дренажного колодца

Устройство пластикового дренажного колодца

Дренажный колодец состоит из нескольких основных элементов:

  • Тело колодца.
  • Днище.
  • Чугунный либо пластиковый люк для колодца (выбирается в зависимости от места, где расположена дренажная система).

Внешне устройство напоминает высокий стакан, который сверху герметично закрыт крышкой. В нижней его части, на расстоянии не менее 40 см от днища, имеются отверстия для дренажных труб.

Люки различных видов

В придонном пространстве колодца задерживаются частицы песка. Эту область шахты называют пескоуловителем. Кроме того, внутри конструкции может располагаться дренажная насосная станция.

Дренажные трубы, как правило, фиксируются при помощи резиновых манжет. Высота колодца и количество выводов зависит от глубины расположения трубопровода.

Обратите внимание! Большое значение для колодца имеет пластиковая крышка, которая должна плотно закрываться. В таком случае система будет защищена от перегрузок, возникших вследствие попадания в нее дождевой воды. Дренажный колодец в разрезе

Дренажный колодец в разрезе

Материалы для дренажного колодца

На сегодняшний день, производители чаще всего делают пластиковые дренажные колодцы из следующих материалов:

  • Поливинилхлорида (ПВХ),
  • Полиэтилена (ПЭ),
  • Полипропилена (ПП).

Обратите внимание! Если в колодец предполагается спуск человека, то его диаметр должен составлять не менее одного метра. Конструкция из ПВХ. Конструкция из ПВХ

Конструкция из ПВХ

Кроме того, в последнее время на рынке появились изделия из стеклопластика.

Пластиковый дренажный колодец – внутреннее устройство и монтаж Пластиковый дренажный колодец: видео-инструкция по монтажу своими руками, особенности изделий КДН, фото

Дренажная система в дизайне ландшафта

Затейливо выложенная галькой траншея

Дача даче рознь, и иногда её функции сводятся не к выращиванию петрушки и картошки — многие хозяева, живущие в бешеном темпе мегаполисов, предпочитают на ней просто отдыхать. Соответственно, открытого грунта на ней может и не быть вовсе – всё асфальтировано, забетонировано, покрыто плиткой.

Подпорные стенки из камня, образующие водоотводный канал

Тем не менее, и такой участок может нуждаться в дренаже, который следует предусмотреть ещё в процессе благоустройства территории. Здесь точно так же можно устроить как закрытые, так и открытие канавки, только и те, и другие должны не портить ландшафт, а украшать его.

Ручей с мостиком в саду

Канавы, закрытие ячеистой решёткой

Рядом с домом обычно прокладывают водоприёмники, в которые через перфорированную крышку стекает вода с кровли, а затем по лотку отводится в колодец. Внутри такой ёмкости есть похожая на корзинку деталь под названием пескоуловитель, которая, задерживая попадающий в водоприёмник песок и листья, не позволяет засоряться отводным каналам.

Вода по лотку уходит к водоприёмнику

Что касается всей остальной территории, то имеющаяся на ней красиво облицованная камнем траншея может сама по себе быть прекрасным ландшафтным украшением. Конечно, она не должна пролегать прямо перед входом в дом, но почему бы ей не пересекать ваш сад или не разделять секции огорода. Ведь близость влаги лишь заставит растения интенсивнее расти и зеленеть, а к примеру, прокинутый через русло мостик, только добавит прелести всей картине.

Водоприёмник под водосточной трубой
