Схема подключения насосной станции к колодцу — выбор места, установка и запуск

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

Принцип работы

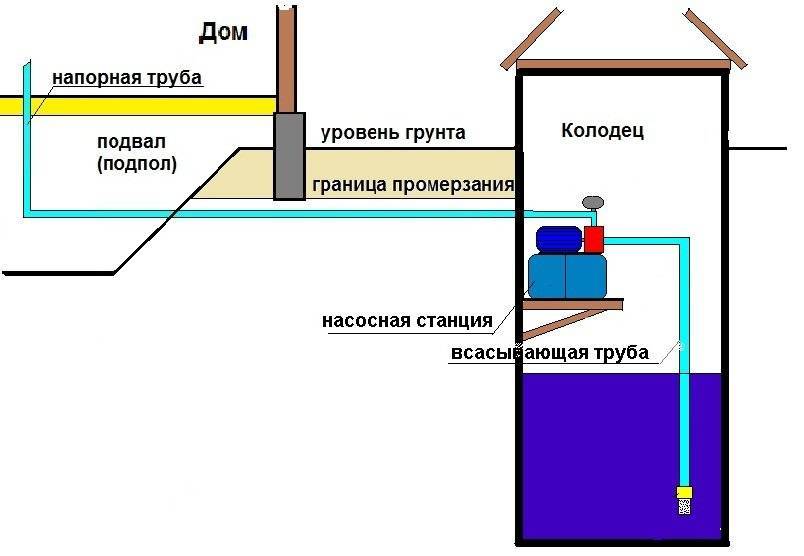

Общая схема подключения насосной станции представлена на рисунке. Из колодца всасывающий трубопровод идет к насосной станции. На конце трубопровода в колодце располагается обратный клапан с сетчатым фильтром. Перед насосной станцией устанавливается запорная арматура и фильтр грубой очистки. На выходе станции устанавливают манометр, обратный клапан, фильтр тонкой очистки. Далее по напорному трубопроводу вода поступает потребителям.

По трубопроводу из колодца насос начинает закачивать воду в гидроаккумулятор. Заполнив его до определенного давления, насос отключается. При открытии крана вода под давлением поступает в смеситель, душ и другие пункты потребления воды. При падении давления насос включается и начинает опять закачивать воду из колодца в гидроаккумулятор. Таким образом, при регулировании давления в системе насос либо работает, когда вода расходуется, либо отключен, когда все потребители воды перекрыты.

Выбираем место для установки

Перед тем как подключить насосную установку к скважине самому, нужно выбрать правильное место расположения. Рекомендуется устанавливать аппаратуру вблизи скважины. Чаще всего оборудование защищают кессоном. Размер углубления должен позволять обслуживать механизмы.

Стены приямка облицовывают кирпичом или бетоном. Насос ставят на фундамент из бетона и закрепляют анкерными болтами. Всасывающую трубу в скважину вводят через переходник. Установка станции в кессон положительно влияет на срок службы центробежного насоса.

Компоненты погружного оборудования можно размещать на любом расстоянии от скважины. Управляющий модуль можно установить в подвале или котельной. Помещение должно быть защищено от воздействия влаги. Иначе оборудование быстро выйдет из строя.

Существуют такие варианты размещения станции:

1. Вдали от центра помещения. Это позволяет увеличить площадь свободного пространства, необходимого для обслуживания установки. Оборудование не должно контактировать со стенами. Это приводит к возникновению вибрации и посторонних звуков при работе аппаратуры. Постоянные колебания разрушают защитное покрытие, из-за чего металл повреждается.
2. Размещение в отдельном строении. Помогает избежать возникновения шума, однако владелец не может быстро получать доступ к аппаратуре. Некоторые бурят шахту на этапе формирования котлована, из-за чего источник остается в подвале. Установка насосной станции в скважину этим способом позволяет сэкономить средства, однако ремонт и замена компонентов оборудования вызывают затруднения.

Как работает?

Особенности

Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:

• расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
• место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
• при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.

При использовании насосных станций пользователь может столкнуться со следующими неприятностями:

• насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
• в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).

Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции

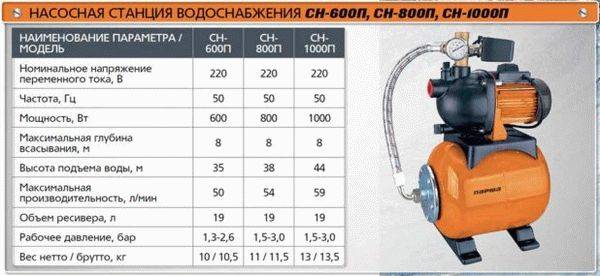

Как выбрать?

При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.

Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.

При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.

Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.

Виды

В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:

• насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
• погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
• канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.

Установка

Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.

Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце

Как подключить?

Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:

Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.

Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.

При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему

При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.

Электрическое подключение

Большинство бытовых насосных станций подключается к однофазной сети, в которой функции нулевого и защитного проводников разделены. Защитная арматура блока управления — это автомат защиты двигателя с тонкой регулировкой установки и устройство защитного отключения на 30 мА.

Для питания насоса прокладывается силовой кабель в защитной оплетке и в коробе. Сечение и тип кабеля подбирается в соответствии с инструкцией к насосной станции. Его конец заводится на клеммную колодку двигателя через герметичный ввод, жилы обжимаются вилочными или кольцевыми наконечниками. Жёлто-зеленый традиционно подкручиваем к корпусу, остальным назначаем маркировку на усмотрение: фаза — на шпильку, обозначенную L или W2, а ноль — на N или V1. Маркировка может отличаться в зависимости от типа двигателя.

В щитке защитный и нулевой провод подключаются на общие колодки. Фазный, после выхода с устройства защиты, разрывается другим проводом, двухжильным, следующим к регулятору давления, а от него — к блоку защиты от сухого хода. Первым подключается устройство, имеющее два герметичных ввода. Если их нет, к каждому тянется отдельный кабель. И защитный блок, и регулятор имеют нормально замкнутые контакты и подключаются последовательно. Это маловероятно, но если мощность насоса выше 4 кВт, то коммутация нагрузки должна выполняться через контактор.

Выбор места монтажа

Оптимальное местоположение насосной станции зависит от ее параметров. Учитывается максимальная глубина всасывания, высота подъема, значение давления и номинальная мощность. Они подбираются согласно характеристикам колодца. К ним относится его удаленность от дома, минимальный уровень воды относительно горизонта грунта.

Дополнительные факторы, влияющие на составление схемы подключения насосной станции к колодцу:

• Температура окружающей среды. Влияет на способ прокладки трубопровода – подземный или на поверхности.
• Трудоемкость обслуживания. Если станция будет находиться вне дома – работы по ремонту и обслуживанию проводятся без затруднений.
• Параметры электросети – максимальная мощность нагрузки и возможность подключения электропитания к насосной станции.

Оптимальная схема составляется на основе рекомендаций производителя. В техническом паспорте указываются максимальные и минимальные температурные воздействия, разрешенная степень влажности окружающего воздуха и характеристики электросети.

Выбор места установки

Возможны два варианта.

Первый. Если вода из колодца используется только летом, и вариантов подключения водопровода в доме не предусмотрено, подключать насосную станцию к колодцу можно по временной (сезонной) схеме. Это означает, что на зиму часть трубопроводов, которые могли бы разморозиться, можно разобрать, а весной собрать опять. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб. Требования к размещению насосной станции в утеплённом помещении в таком случае отсутствуют. Точки водоразбора можно устраивать где удобно. Основное – в этом случае нет необходимости прокладки стационарной незамерзающей трубы и, главное, не надо устраивать ввод этой трубы в колодец в земле.

Второй. В случае круглогодичного пользования водой и использования ее в домашнем водопроводе необходимо провести водяную трубу в дом. Закапывать трубу следует ниже уровня промерзания грунта, этот уровень следует определить исходя из принадлежности места монтажа к конкретной географической зоне. Если это невозможно, можно воспользоваться различными способами электрообогрева трубопроводов. Ввод трубы в колодец должен быть абсолютно герметичным. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка.

При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Желательно минимизировать расстояние, чтобы правильно подключить насосную станцию и колодец. Чтобы произвести примерные расчеты учитывайте, что один метр по вертикали эквивалентен четырём метрам по горизонтали. Например, при установке насосной станции в колодец длина по горизонтали будет 8 метров, то глубина всасывания уменьшается на два метра.

При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Единственное отличие – автоматика устанавливается в помещении, а сам насос опущен в колодец.

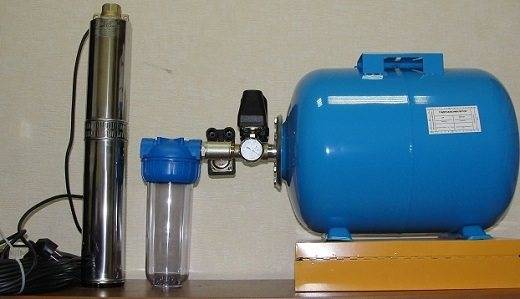

На рисунке представлена комплектация насоса.

Что такое эжектор: устройство и принцип работы насоса

Ружья с эжекторным устройством (автоматическими выбрасывателями стреляных гильз) имеют ту особенность, что эжекторные курки взводятся при закрывании ружья и срабатывают только тогда, когда основные курки ударного механизма спущены. В этом случае при открывании стволов передние концы взводителей упираются в шептала эжекторов и когда стволы оказываются полностью открытыми, нажимают на них и освобождают эжекторные курки. Если выстрелы произошли из обоих стволов, эжекторные курки наносят удар по двум экстракторам и гильзы выбрасываются из патронников. При выстреле из одного ствола срабатывает только соответствующий эжектор, другой остается во взведенном состоянии, так как взводитель того ствола, где не было выстрела, не нажимает на его шептало.

Эжектор Иж-27

Из этого следует, что эжекторы находятся все время во взведенном состоянии и спускаются только в тот момент, когда курки ударного механизма после выстрела становятся на боевые взводы и стволы будут полностью открыты. Таким образом, если плавно спустить курки ударного механизма при закрывании стволов, эжекторные курки останутся взведенными и их пружины будут в сжатом положении. Чтобы освободить пружины эжекторного и ударного механизмов, следует поступить так. Открывают стволы и при их закрывании плавно спускают курки ударного механизма. Затем вторично открывают стволы и после срабатывания эжекторного механизма отделяют цевье, не закрывая стволов. Тогда эжекторный механизм окажется в спущенном состоянии. После этого отделяют стволы от ствольной коробки. Затем поочередно, упирая кусок дерева в щиток ствольной коробки против отверстия для выхода бойка, спускают соответствующий курок. Эжекторный и ударный механизмы окажутся спущенными. Чтобы пристегнуть цевье к отделенным стволам, экстракторы нужно полностью выдвинуть из их пазов в сторону казенного среза и затем пристегнуть цевье. Экстракторы останутся в выдвинутом положении, что соответствует спущенным эжекторам.

Чтобы собрать ружье после того, как были спущены эжекторы, поступают так. Берут стволы с пристегнутым цевьем в руки и выступающие экстракторы упирают во что-либо деревянное. Подавая стволы вперед, в сторону деревянного упора, утапливают экстракторы в их гнезда. При этом будут слышны легкие щелчки от взведения эжекторных курков. Доказательством взведения эжекторного механизма явится то, что экстракторы останутся в своих пазах в утопленном состоят и. Затем отделяют цевье, соединяют стволы со ствольной коробкой и пристегивают цевье. Ружье при этом будет иметь взведенный эжекторный механизм и спущенный ударный. При открывании стволов взведется и ударный механизм, но спустится эжекторный, а при закрывании стволов взведется и он. Если при этом в патронники будут вложены патроны, то ружьё окажется готовым к действию.

Давайте разберёмся, что такое эжектор. Стоит начать с того, что он представляет собой неотъемлемую часть насосной станции, предназначенной для закачки воды. В чем его суть?

Основное предназначение заключается в помощи насосной станции. В таких случаях, когда вода находится на большой глубине, к примеру, на глубине 7 метров, обычный насос может не справиться с подачей воды. И тогда для решения проблемы закачки воды даже с такой глубины в помощь насосу устанавливается эжектор. Таким образом, проблема решается просто. Другими словами, устройство используют с целью повышения эффективности работы насосной станции.

Разумеется, если вода находится слишком глубоко, то потребуется использовать такую технику, как мощный погружной насос.

Ружья с эжекторным устройством (автоматическими выбрасывателями стреляных гильз) имеют ту особенность, что эжекторные курки взводятся при закрывании ружья и срабатывают только тогда, когда основные курки ударного механизма спущены. В этом случае при открывании стволов передние концы взводителей упираются в шептала эжекторов и когда стволы оказываются полностью открытыми, нажимают на них и освобождают эжекторные курки. Если выстрелы произошли из обоих стволов, эжекторные курки наносят удар по двум экстракторам и гильзы выбрасываются из патронников. При выстреле из одного ствола срабатывает только соответствующий эжектор, другой остается во взведенном состоянии, так как взводитель того ствола, где не было выстрела, не нажимает на его шептало.

Производители насосных станций

Среди большого выбора насосного оборудования российские потребители в большей степени доверяют:

итальянским установкам Marina, Pedrollo;

немецким маркам Karcher, Wilo;

российским агрегатам Джилекс.

Мощные итальянские насосные станции Marina рассчитаны на подъем воды с глубины до 25 м. Чугунный корпус позволяет эксплуатировать оборудование в любых условиях. Автоматический режим работы станции обеспечивает постоянный уровень давления в системе водоснабжения.

Производительность установки 2400 л/ч при мощности 1,1 кВт подойдет для снабжения питьевой водой и полива участка.

Бытовая станция Pedrollo надежная и производительная техника. Установка качает воду с глубины 9 — 30 м. Относительно небольшое потребление электроэнергии и производительность от 2400 до 9600 л/ч, создают условия для обеспечения системы водоснабжения частного дома, коттеджа, дачи.

Варианты емкостей от 24 до 60 л рассчитаны на различное количество расхода воды. Мощность агрегата 0.85 – 1,3 кВт

Немецкие насосные станции от Karcher, это качественное оборудование для организации водоснабжения загородного дома, коттеджа или дачи. Работа установки в автоматическом режиме не требует дополнительного обслуживания. Комплектация предусматривает электрооборудование с пониженным энергопотреблением.

Накопительные бачки емкостью 18 – 40 л выполняются из стали. Установка мощностью 0,95 кВт рассчитана на производительность 3800 л/ч.

Компания Wilo более века производит насосное оборудование. Высокое качество изделий достигается применением передовых технологий. Бытовые насосные станции этой марки относятся к самым востребованным среди потребителей.

Отмечается:

• бесперебойная работа;
• надежность;
• простота использования.

Установка имеет защиту от сухого хода, перегрева, образования конденсата. Станции выпускаются мощностью от 0,55 кВт до 1,6 кВт. Можно подобрать агрегаты с объемом накопительного бачка от 8 л до 60 л. Продукция полностью укомплектована и готова к применению.

Насосные станции Джилекс (Россия) наиболее приближены к условиям применения для российского потребителя. Устройство имеет автоматическое управление, поддерживающее в системе необходимое давление.

Различные агрегаты производительностью от 2700 л/ч до 4200 л/ч и мощностью 0,50 – 1,1 кВт выпускаются для российского рынка. Объем накопительного бачка может быть от 24 л до 50 л.

Корпус выполняется из пластика или углеродистой стали, в зависимости от модели. Давление в системе проверяется по предусмотренному для этого манометру. Продукция Джилекс надежна и проста в применении.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.

Подключение насосной станции.

Подключение устройства

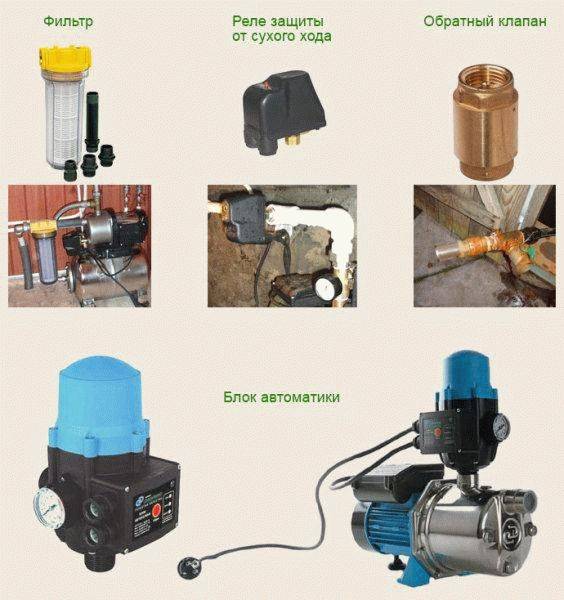

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Для чего нужна насосная станция

Жидкость поднимается на поверхность и направляется в систему водоснабжения с помощью погружного насоса, снабженного дополнительными устройствами. Возможно применение поверхностного насосного оборудования. Использование установки возможно при наличии неглубокой скважины. Это объясняется ограниченной высотой всасывания.

Внедрение насоса положительно сказывается на функционировании системы водоснабжения. Компактное оборудование предназначено для решения таких задач:

• добыча воды из источника и ее подача в водопроводную систему дома;
• выравнивание давления в трубах, предотвращение повреждения водопровода от гидроудара, возникающоге во время запуска системы;
• защита оборудования от самопроизвольного включения;
• хранение запасов воды, используемых при отключении электропитания.

Подача жидкости в систему водоснабжения из скважины происходит не при каждом открытии крана. Защитное реле и гидроаккумулятор отслеживают требуемую величину срабатывания. Снижение частоты включений продлевает срок службы двигателя моторной установки.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

1. Водопроводную трубу в определенном месте необходимо разъединить.
2. Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
3. Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
4. Прокладывают электрическую проводку.
5. Регулировка оборудования.
