Как подключить однофазный счетчик электроэнергии: необходимые материалы и порядок действий, схема подключения

Схема подключения трехфазного счетчика

В принципе, подключение трехфазного электросчетчика ничем особенным не отличается от подключения однофазного (более подробно эта схема рассмотрена в отдельной статье). Надо только следить, чтобы общая нагрузка по току не превышала 100 ампер. Если она выше, тогда в схему нужно включать трансформатор. Трехфазный счетчик отличается от однофазного и количеством клемм. На колодке их установлено восемь. На трехфазном счетчике устанавливается и специальный входной автомат, который управляет фазами. Прибор должен быть обязательно заземлен. Две клеммы, они расположены на колодке справа, предназначены для подключения нулевых жил. На одну клемму заводится общедомовой нулевой провод, на другую квартирный.

В квартире ноль общий для всех устройств, потребляющих электроэнергию. Остальные клеммы используются для подключения рабочих фаз, общедомовых и квартирных устройств. Общедомовая электросеть подключается к квартире через входной автомат.

В целом, ничего сложного в подключении электросчетчика нет. Нужно только следить, чтобы параметры счетчика совпали с параметрами сети, в которую вы собираетесь его включить. Перед подключением нужно разобраться со схемой разводки домовой сети, со схемой подключения самого счетчика, как к электросети дома, так и к квартирным потребителям электроэнергии.

Общая информация

Как правило, счетчик является собственностью организации, поставляющей электроэнергию и, соответственно, установкой этих приборов занимаются специалисты компании. Потребитель же отвечает исключительно за правильную эксплуатацию электрооборудования и за сохранность защитных пломб. Таким образом, установка счетчика своими руками бывает целесообразной лишь в случае необходимости замены неисправного прибора, а также при полной замене электрической проводки или вводе в эксплуатацию новых объектов.

От правильности работы электросчетчика напрямую зависит размер счетов за электроэнергию, поэтому необходимо время от времени контролировать его исправность. О том, как проверить электросчетчик, написано большое количество статей. Самостоятельно провести контроль его функционирования можно, воспользовавшись одним из следующих способов:

  1. Проверка правильности подключения.
  2. Проверка на самоход путем снятия нагрузки.
  3. Подсчет погрешности измерений.

Что касается места размещения счетчика в многоквартирном доме, то для этих целей существуют специальные распределительные щиты. По желанию владельца жилья прибор учета электроэнергии может быть размещен и непосредственно в квартире, однако для этого придется оборудовать специальный электрический щиток.

В частных домах счетчики располагаются, как правило, в тамбурах или хозяйственных помещениях. В последнее время поставщики электроэнергии требуют размещения приборов учета таким образом, чтобы обеспечить беспрепятственное снятие с них показаний инспектором без обязательного захода на территорию домовладения. С другой стороны, такие меры призваны ограничить возможности недобросовестных пользователей по выполнению незаконных манипуляций со счетчиком, которые направлены на снижение количества учитываемой им электроэнергии.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

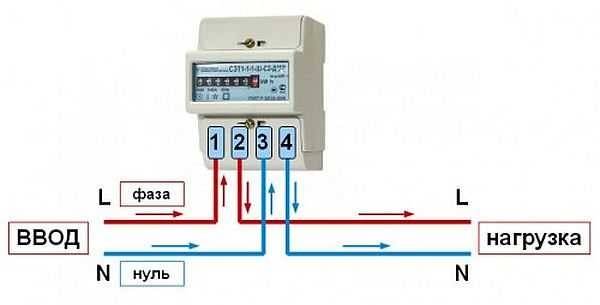

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Виды

На сегодняшний день, существует множество различных классификаций этих устройств, одна из основных заключается в типе электроэнергии, которую оно будет учитывать:

Индукционные счетчики

С одной или тремя фазами, предназначены для учета и контроля расхода активных и реактивных видов энергии переменного тока.

Электродинамические счетчики

Необходимы для учета постоянного тока, который используется, например, для функционирования электротранспорта или соответствующих типов железнодорожного сообщения.

Другим фактором, по которому можно классифицировать данные устройства, является тип их подключения:

  1. Разновидность, предназначенная для прямого подключения к действующей силовой цепи.
  2. Разновидность устройств трансформаторного включения, для функционирования которых необходимо подключение к силовой цепи через специальный трансформатор.

Третьей классификацией является деление счетчиков по измеряемым величинам, в соответствии с которыми они делятся на следующие виды:

  1. Однофазные устройства, предназначенные для работы с переменным током 220В, 50Гц. Подобный метод учета позволяют осуществлять все современные модели.
  2. Трехфазные устройства, которые работают в сетях с электрическим током 380В, 50Гц.
  3. Особая разновидность трехфазных счетчиков, которая способна осуществлять учет электрического тока с напряжением равным 100В. Их подключение возможно только к высоковольтной цепи с показателем напряжения, превосходящим 660В и при помощи специальных трансформаторов.

Последней классификацией является деление устройств по типу их конструкции, в соответствии с ней данные приборы бывают:

  1. Электромеханические индукционные электросчетчики, в которых неподвижные катушки обладают электромагнитным полем, оказывающим воздействие на подвижную часть, являющуюся проводником. По своей сути, он является особым диском, который предназначен для прохождения через него токов. Количество оборотов, совершенных проводником во время работы, является прямо пропорциональным объему затраченной энергии, таким образом, и происходит ее учет.
  2. Механические индукционные электросчетчики являются разновидностью, которая на сегодняшний день используется все меньше и вытесняется иными более современными моделями. Связано это с наличием обширного ряда недостатков, среди которых однотарифность, слишком большие погрешности в ходе учета, невозможность дистанционного автоматического снятия данных учета, сложность монтажа и использования, крайне невысокая степень функциональности.
  3. Электронный счетчик выполняет свои функции за счет возможности преобразования аналоговых сигналов в особые виды импульсов, анализ и учет которых позволяет вычислять объемы потребляемой электроэнергии. В отличие от индукционных устройств, такая разновидность не имеет в своей конструкции вращающихся проводников или иных подобных элементов, что является их основным преимуществом.

Комплектующие, инструменты

Для монтажа однофазного электросчетчика потребуются комплектующие:

  1. Бокс, имеющий степень защиты не меньше IP54 (для установки на улице).
  2. DIN-рейка.
  3. Оборудование для защиты проводки. К нему относятся: автоматические выключатели (автоматы), УЗО (устройства защитного отключения). Номиналы и нужное количество указаны в проекте электроснабжения квартиры или дома.
  4. Двухполюсный автомат-выключатель. Его нужно устанавливать до счетчика, он обеспечивает защиту прибора от перегрузок, дает возможность выполнять обслуживание. Номинал выключателя указан в ТУ.
  5. Специальные шины, их монтируют на DIN-рейку либо в специально отведенных местах. Эти комплектующие используют в электрощитах для распределения нулевого провода и провода заземления.
  6. Монтажный медный провод (моножильный, марка ПВ-1). Необходим для соединения компонентов.
  7. Крепежные элементы (дюбеля, винты, гайки, саморезы). Требуются для крепления бокса, электрощита на стену и на другие строительные конструкции, а также для монтажа счетчика, DIN-реек, шин внутри щитка.

Комплектующие должны быть качественными, от этого зависит безопасность эксплуатации электрооборудования и приборов.

Чтобы установить счетчик, необходимо подготовить несколько инструментов:

  • перфоратор,
  • плоскогубцы,
  • кусачки,
  • съемник изоляции,
  • строительный нож,
  • отвертки (индикаторная и обычные),
  • линейка,
  • строительный уровень,
  • рулетка.

Полезные советы

На самом деле необходимо отметить, что подключить счетчик учета электроэнергии своими руками – проблема небольшая

Но вот на что еще хотелось бы обратить ваше внимание

Многое будет зависеть от правильно проведенного монтажного процесса. Если распределительный ящик уже установлен, то сам счетчик установить и закрепить внутри него будет просто. Обычно они крепятся на три самореза или на DIN-линейку, все зависит от конструкции прибора. Но в любом случае придется поработать перфоратором. Кстати, DIN-линейки продаются в магазинах, нужно только подрезать ее под определенный размер и закрепить двумя или тремя саморезами.
Существует оптимальная высота установки счетчиков – это 1,6-1,7 м. Хотя это не жесткое требование, можете устанавливать там, где хотите.
Перед проведением монтажных работ отключите общий автомат подачи электроэнергии. То есть, обесточьте сеть дома полностью.
Если используется для сборки схемы подключения медный многожильный кабель, то его концы обязательно надо пропаять или установить специальные наконечники обжимного типа. Это увеличит плотность контактов. Но лучше для этих целей использовать жесткий одножильный провод, к примеру, ПВ-1

Обратите внимание, что провод ПВ имеет одноцветную окраску, поэтому фазные и нулевые провода надо будет как-то обозначить. К примеру, разноцветной изолентой.
Если в распределительный щит устанавливаются защитные приборы¸ то необходимо оставить для них место.
Если распределительный щит устанавливается на улице, то необходимо на входном и выходном кабеле установить специальные резиновые манжеты, которые обеспечат герметичность ящика

Обычно манжеты дополнительно затягиваются резьбовым патроном.
В современных однофазных счетчиках клемма – это два зажимных винта. Чтобы подключение было проведено правильно, необходимо конец провода вставить в клемму, затянуть верхний винт, проверить надежность крепления подтягиванием провода вниз, затем затягивается нижний винт, после чего опять проводится подтяжка рукой вниз.
В этой схеме подключения электросчетчика последним соединяется кабель нагрузки, который отходит от автоматов внутрь помещений.
Как только сборка будет закончена, можно приглашать представителя энергоснабжающей организации. Обратите внимание, что счетчик ставится именно для них, и поэтому они и берут его на учет. Представитель должен проверить, правильно ли проведен монтаж, все ли нормы соблюдены. Если все соответствует правилам, то прибор ставится на учет, для чего он пломбируется.

Есть в этом вопросе один момент, который касается коммунальных квартир. Так вот электроснабжающая организация берет на контроль только один счетчик на всю квартиру. Внутренние приборы и их работу она не учитывает. Так что их показания на совести хозяев комнат.

  • https://ProFazu.ru/elektrooborudovanie/schetchiki/kak-podklyuchit-elektroschetchik.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-pravilno-podklyuchit-odnofaznyj-schetchik-elektroenergii-sxema/
  • https://ProFazu.ru/elektrooborudovanie/schetchiki/trehfaznyj-schetchik.html
  • https://kurs-ufa.ru/podklyucheniya/podklyuchenie-odnofaznogo-schetchika-elektroenergii.html
  • https://elektrik24.net/elektrooborudovanie/izmeritelnoe/schyotchiki/trehfaznye/shema-podklyucheniya.html

Нюансы подключения и техника безопасности

Нельзя заменять двухполюсный автоматический выключатель двумя однополюсными. Если после счетчика электроэнергии установлены несколько линий нагрузки, у которых есть защита, установка общего устройства защиты не требуется.

Провода закрепляются так, чтобы изоляция не попадала под прижимную пластину. Также оголенная часть не должна выступать из-под нее. Если в щите нет дин-рейки, ее можно приобрести и установить самому.

При самостоятельном подключении электротехнических устройств нужно соблюдать следующие правила техники безопасности:

  1. Подключение счетчика и автоматов, а также всей электрики производится при отключенном напряжении.
  2. Входной питающий кабель подключается последним. Сначала к щитку подсоединяют устройства нагрузки.
  3. Подключение приборов происходит согласно схеме, с учетом расцветки жил.
  4. Диаметр провода между автоматами ввода и нагрузки должен быть больше, чем у кабелей ввода и разводки по помещению.
  5. Для того чтобы обеспечить хороший контакт, следует плотно прикрутить прижимную планку.
  6. Медные и алюминиевые кабели несовместимы между собой, т.к. имеют разные параметры. Их нельзя соединять их между собой.
  7. Кроме электросчетчика, подключение УЗО является необходимым условием для защиты человека.

Далее подается электрический ток. При правильном подключении все приборы должны заработать.

Частые ошибки

При монтаже электрики нужно быть предельно внимательным. Просчет может привести к тому, что устройство сгорит или перегреется. Какая-то часть оборудования может не включаться и т.п.

Чаще всего это происходит по следующим причинам:

  • некачественные комплектующие (розетки, выключатели и т.п.);
  • неправильное подсоединение;
  • неверный расчет сечения кабеля и мощности автоматов;
  • плохой контакт и использование скрутки для подключения проводов;
  • отсутствие запаса по мощности.

Чтобы избежать подобных недочетов, следует соблюдать в точности схему установки счетчика, учитывая цвет жил. Лучше покупать комплектующие проверенных производителей.

Для правильного определения сечения кабеля нужно подсчитать мощность всех подключаемых устройств нагрузки, умножить ее на 0,8 (поскольку не все приборы будут работать одновременно) и воспользоваться таблицей характеристик кабеля:

Сечение медных жил кабеля, мм²Допустимый ток нагрузки, АНоминальный ток автомата защиты, АПредельный ток автомата защиты, АМаксимальная мощностьХарактеристика нагрузки
1,51910164,1освещение
2,52716255,9розетки
43625328,3водонагреватели, кондиционеры
648324010,1электроплиты и духовки
1070506315,4вводные линии питания

Поскольку количество подключаемых устройств со временем может меняться, необходимо делать запас по мощности.

После правильного подключения счетчика (с соблюдением всех норм и правил ПУЭ) нужно вызвать представителей энергоснабжающей организации для сдачи его в эксплуатацию и опломбировки. Только после приемки щитка можно пользоваться электричеством.

Как установить электросчетчик в квартире

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Следующим этапом, идет установка счетчика электроэнергии. На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Правила установки электросчетчика

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель.

  • В схеме подключения счетчика, он выполняет следующие функции:
  • защита электросчетчика от короткого замыкания;
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик;
  • возможность выполнить работы по замене, обслуживанию счетчика.

Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя). В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Как установить двухтарифный счетчик

Когда наступают холода, мы стараемся обогреть наше жильё с помощью котлов, кондиционеров и прочих электрических приборов. Потому, нам приходится оплачивать кругленькую сумму за электроэнергию. Но никто не знает, что тариф оплаты за электроэнергию в ночное время намного меньше, чем тариф в дневное время.

  1. Сам процесс установки двухтарифного счетчика проходит, примерно, в 7 этапов:
  2. Необходимо написать заявление в ближайшем отделе облэнерго. Для этого подготовьте следующие документы: справка из газконторы, паспорт котла, проект электроснабжения котла и ТУ. Вы получаете письмо-ответ на свое заявление втечении некоторого времени, а может и на протяжении нескольких дней.
  3. Приобретение многотарифного счетчика. Покупаете счетчик в магазине, вы так же можете его там же и запрограммировать. В этом же месте вам должны выписать протокол параметризации счетчика. С данным протоколом вы отправляетесь в РЭС. Сдесь вас попросят написать новое заявление, в котором вы просите произвести проверку параметризации счетчика. Этот орган отправляют электронную заявку в облэнерго на проверку параметризации.
  4. Вы везете свой новый счетчик в облэнерго. Там, примерно, пол дня и проводят проверку параметризации счетчика.
  5. Едите обратно в РЭС, находите абонентский отдел и пишете там заявление на замену счетчика. После чего, вам назначают человека, который и будет заниматься распломбировкой и новой опломбировкой вашего счетчика.
  6. После всей этой процедуры вам необходимо написать заявление о перезаключении договора с РЭС о снабжении электроэнергии по новым тарифам.
  7. После этого вы забираете новый счетчик.
  8. И главное, не забудьте забрать свой новый договор в РЭС.

Как избежать 3 основные ошибки

  1. Если счетчик нового образца, то винты на клеммах нужно закручивать повторно, так как металл мягкий и расслабляется через время. Это поможет избежать неполного контакта провода.
  2. Чтобы не было недостатка мощности в будущем, нужно покупать ЭС с запасом номинального предела тока.
  3. Одна из самых распространенных ошибок – это самостоятельность. Все свои действия согласуйте с энергопоставщиком, потому что в случае выявления неточностей пострадают ваши нервы и кошелек.
  4. За чей счет происходит замена прибора? Работы по установке, замене ЭС выполняются за счет потребителя.
  5. Как происходит расчет расхода электроэнергии при временном отсутствии прибора? В процессе замены счетчика, во время его отсутствия начисления за потребленную электроэнергию ведутся по среднемесячному потреблению предыдущих расчетных периодов.

Типы и особенности счетчиков

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0 Электросчетчик – специальное устройство, позволяющее вести учет затрат энергии постоянного или переменного тока. Он предназначен для монтажа в квартире или доме. Существует несколько типов приборов.

По принципу действия

Производители выпускают такие модификации:

  • Электромеханические. Индукционный электросчетчик функционирует по принципу образования магнитного поля двумя катушками – тока и напряжения. Поле обеспечивает вращение диска, а он активирует механизм подсчета. При увеличении параметров тока и напряжения диск крутится быстрее. Гарантийный срок службы изделий составляет 15 лет.
  • Электронные. Прибор отличается компактностью, ведет подсчет по нескольким тарифам. Электронный аппарат выводит показания на дисплей и хранит их в памяти. Его можно подключать к системе «умный дом».

Точность индукционных моделей – 2,5. Электронные часто выходят из строя.

По количеству тарифов

Бывают модели:

  • однотарифные – ведут учет по одной системе;
  • многотарифные – подсчитывают энергозатраты по дневному и ночному тарифу.

По способу крепления

Приборы устанавливаются на болты-фиксаторы или Дин-рейку.

Подбирать мощность аппарата нужно по мощности всей техники.

Подготовка к монтажу

Перед тем, как выполнить подключение счетчика, если конечно электропроводка помещения монтируется с «нуля», необходимо в удобном для обслуживания месте, желательно рядом с силовым вводом, установить вводной шкаф или бокс, в котором и будут закреплены защитные автоматы и однофазный электросчетчик. Они могут быть как металлическими, так и пластиковыми

Важно знать, что по правилам электрические боксы крепятся не ниже 0,8, и не выше 1,7 метров от пола. Делается это для удобства обслуживания и снятия показаний, а также и для электробезопасности

Внутри подобных шкафов, которые производятся в наше время, уже оборудованы дин-рейки, обеспечивающие крепеж включаемых в схему устройств и зануляющие шины, а потому современный монтаж значительно упрощен.

На дин-рейку устанавливается вводной автомат, обычно наиболее мощный, чем распределительные, которые будут отключать ту или иную линию питания квартиры, в зависимости от необходимости, а также непосредственно сам электросчетчик.

Главное правило при монтаже подобных силовых щитов — сначала производятся все подключения от квартиры или помещения, и только в последнюю очередь подается нагрузка.

Из инструмента, чтобы подключить счетчик электроэнергии, потребуется перфоратор и крепежная арматура для бокса, плоскогубцы, плоская и крестовая отвертки, нож для зачистки изоляции.
