Особенности подключения погружного насоса в скважине

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Как поднять воду на высоту без насоса: видео, описание

Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.

Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

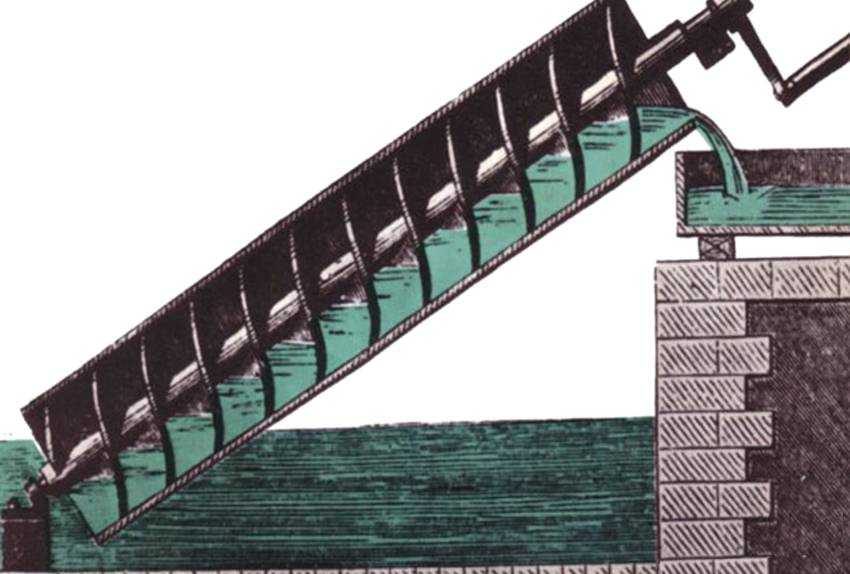

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения

1. Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
2. Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.

Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:

Использование рециркуляции

Линия рециркуляции служит для поддержания подпора воды на подаче и защиты насоса от холостого хода. Необходимо понимать, что при этом тратится часть мощности насоса.

Для организации рециркуляции на напорную трубу водопровода необходимо смонтировать тройник. На линию рециркуляции желательно установить запорный вентиль. Он обеспечит регулирование потока воды. Второй тройник необходимо установить на всасывающую трубу в удобном месте и подключить трубу рециркуляции.

1 — тройник; 2 — запорный вентиль; 3 — труба рециркуляции

При ремонте или обслуживании системы водопровода, чтобы не скидывать давление насоса и заново не заливать его водой, установите на гидроаккумулятор кран, тогда вы оставите в гидроаккумяляторе воду под давлением. После ремонта просто открутите вентиль и насос с напорной трубой заполнится водой. В большинстве случаев запаса гидроаккумулятора достаточно для заполнения насоса и его пуска.

Такие нехитрые действия поднимут надежность бесперебойной работы системы.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления. проводов для насоса.

Обратите внимание! Электромонтажные работы должны осуществляться в отключенном состоянии от сети. При установке нельзя пренебрегать соблюдением общих правил технической безопасности

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

• Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
• Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
• Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
• Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
• Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Подключение скважинного устройства

Чтобы правильно подключить скважинный насос на даче или в загородном доме, нужно изучить его виды. Также нужно ознакомиться с принципами их функционирования.

Скважинный погружной насос состоит из насосной части, фильтра, электродвигателя, трубной резьбы, коробки конденсаторов

Важно, чтобы установка соответствовала электрической схеме подключения. Схемы могут быть разными

Чтобы убедиться, что скважинное устройство работает правильно, следует изначально выполнить пробный запуск на поверхности

Электрическая схема подключения:

• Нагреватель воды;
• Аккумуляторный бак;
• Реле давления;
• Фильтр грубой очистки;
• Трубопровод горячей воды;
• Трубопровод холодной воды.

Перед тем как установить скважинный насос, необходимо учесть его тип, рабочую точку агрегата, наличие самовсасывающей поверхности, качество агрегата

Важно, чтобы установка самовсасывающего устройства была выполнена рядом с источником жидкости и чтобы обвязка скважины была выполнена правильно. Это защитит системы от попадания в нее грязи и пыли

После установки следует провести подключение к электросети. Важно, чтобы источник был заземленным.

Скважина или колодец могут быть оснащены погружным насосом для того, чтобы обеспечить бесперебойное поступление воды в дом. Поставить его можно самостоятельно, но для этого нужно определиться с его видом и ознакомиться с принципами работы. Сборка не предполагает сложностей, но требует исполнения правил монтажа, иначе система будет работать неправильно. Бесперебойной работе система будет обязана блоку автоматики. Большой популярностью среди потребителей пользуются устройства «Водолей».

Глубинные насосы: типы и характеристики

Насосы классифицируют по конструктивному типу на: вибрационные, вихревые, винтовые и центробежные.

В центробежных агрегатах вал двигателя вращает крыльчатку, в результате, вода идет по трубам за счет центробежной силы. Перед тем как выполнять монтаж, в рабочую камеру заливают жидкость. Центробежные насосы можно выбрать для скважины любого типа, они отличаются хорошей напорностью и работают при высоком количестве примесей в воде (до 180 г/м³).

Центробежные насосы для скважин

• Вихревые погружные насосы могут качать воду с примесями до 40 г/м³. Рабочая глубина у них не большая, около 30 м, а максимальный напор обычно не более 100 метров. Вода поднимается за счет вихря, при включении двигателя устройства ее засасывает во внутренний канал, после чего направляет в верхнюю часть насоса. Такой тип агрегата можно выбрать только для скважины с небольшим дебитом.
• Винтовые насосы погружаются на глубину до 15 метров. Габариты агрегата компактные, а конструкция несложная, поэтому он дешевле центробежного и вихревого.

Важно! Вибрационные насосы малочувствительны к загазованной или грязной воде. Они используются для подъема и откачивания воды, отличаются хорошей производительностью и высотой подъема, но не подходят для скважин, поскольку их вибрация разрушает стенки и мутит воду.

Установка насоса для скважины

Важно помнить о том, что долговечность и надежность функционирования выбранного насоса зависит от правильности его установки. Если вы решили выполнить работу самостоятельно, обязательно проконсультируйтесь со специалистами, а также изучите особенности монтажа и подключения

Помимо этого, важно использовать только качественное оборудование, что поможет избежать быстрого выхода из строя техники.

Подготовительные работы

Прежде чем приступать к установке центробежного или другого насоса, учтите следующие параметры:

• глубина и ширина скважины;
• динамический и статический уровни воды.

Стоит отметить, что динамический уровень позволяет определить мощность насосного оборудования. Это количество воды, которое удастся перекачать за конкретный отрезок времени. Статический показатель – минимальная высота, на которую удастся поднять воду. Другими словами, это промежуток между поверхностью скважины и уровнем воды.

Следует определиться с частотой использования центробежного насоса. Если потребность в воде возникает нечасто, достаточно применять удлинитель. В противном случае придется заняться проведением электропитания. При функционировании оборудования в течение довольно долгого времени удлинитель способен перегреться, что приведет к негативным последствиям. Поэтому необходимо тщательно все обдумать заранее.

Правила выполнения монтажа

Чтобы срок эксплуатации погружного насоса оказался действительно длительным, необходимо убедиться в правильности технологии установки

При этом важно помнить о том, что из-за влияния некоторых факторов напор вместе с давлением могут снизиться. Необходимо учесть технические характеристики насоса и их соответствие показателям скважины, а также мощность выбранного оборудования

После того как вы изучите все эти требования, подготовьте несколько инструментов и материалов:

• фитинги;
• труба;
• страховочный трос;
• шланг;
• несколько зажимов, выполненных из нержавейки;
• шаровый вентиль.

Помимо этого, необходимо учесть несколько факторов.

• Обязательно потребуется стабилизатор напряжения, поскольку насосы для скважин могут оказаться чувствительными к перепадам напряжения.
• Сам кабель наращивают посредством метода пайки, после чего следует позаботиться о наличии гидромуфты и изоляции.
• При удлинении кабеля все провода соединяют по цветам.
• При отсутствии воды в колодце или скважине включать насосное оборудование категорически запрещено.

Установка скважинного насоса

Непосредственно перед монтажом необходимо осмотреть трубу. Здесь не должно быть искривлений или неровностей. Также следует убедиться в том, что диаметр трубы и насоса соответствует нормам расхождений, указанным в инструкции.

Перед установкой стоит очистить скважину, а затем прокачать ее до тех пор, пока в воде не останется примесей песка. Помимо этого, необходимо установить обратный клапан, что поможет избежать движения воды в обратном направлении.

В процессе опускания в скважину трубы вместе с насосом, а также проводкой и страховочным тросом, следует избежать их перекручивания

Не менее важно проследить, чтобы центробежный насос оказался ниже уровня воды. При этом расстояние между ним и дном колодца или скважины должно составлять минимум 1 м, благодаря чему песок и ил не попадут в воду в процессе ее откачки

Также важно перед началом работ заняться прокладкой водопровода от дома до самого колодца или скважины. Следует убедиться в том, что расстояние между трубой и уровнем промерзания составляет минимум 1,5 м.

Далее выполняется монтаж, не предполагающий использование резьбы, ведь из-за нее прочность труб снижается, что может вызвать образование коррозии. Специалисты рекомендуют отдать предпочтение сланцевым соединениям, которые не нуждаются в применении гаек и болтов. Сам насос подвешивают на прочный капроновый шнур, а затем опускают его. После окончания установки необходимо убедиться в том, что оборудование правильно функционирует во всех режимах

Также важно проверить мощность, количество потребляемого электричества, напор и прочие показатели

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

• электромеханические;
• электроконтактные (стрелочные);
• электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

• Простота конструкции;
• Надежность;
• Доступная цена.

К недостаткам относятся:

• Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
• Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

• Простая настройка;
• Визуальное наблюдение значений параметров;
• Точность выше, чем у электромеханических РД.

Недостатками являются:

• Стоимость выше, чем у электромеханического аппарата;
• Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

• Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
• Возможность дополнительной функции полива.

Однако есть и недостатки:

• Высокая стоимость;
• Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Правила проведения монтажных работ

Чтобы устройство служило на протяжении длительного времени, при его установке требуется соблюдать технологию подключения. Перед проведением всех монтажных операций требуется сравнить технические характеристики насоса с характеристиками скважины на их соответствие друг другу.

После сравнения характеристик следует побеспокоиться об обеспечении оборудования электропитанием. В зависимости от модели помпы может потребоваться однофазный или трехфазный ток. До начала работ по установке погружного насоса, потребуется подготовить следующие инструменты:

• страховочный трос;
• комплект для создания оголовка;
• зажимы, изготовленные из нержавейки;
• шланг;
• труба ПНД;
• набор необходимых фитингов;
• вентиль, имеющий шаровую конструкцию.

Инструменты для монтажа скважинного насоса

Трос и шланг следует заготовить такой длины, чтобы ее хватало на всю глубину скважины.

Дополнительно при проведении монтажа потребуется стабилизатор напряжения. Это обусловлено высокой чувствительностью аппаратуры к перепадам напряжения в сети.

При необходимости следует провести наращивание кабеля для электропитания глубинного насоса. Соединять куски кабеля между собой следует при помощи пайки, это требуется для того, чтобы улучшить электроконтакт между кусками кабеля.

При наращивании кабеля следует внимательно соединять провода в соответствии с их цветом.

Шаровой кран устанавливается на выходе трубы из скважины и используется для регулировки потока.

Какой насос нужен для скважины?

Для работы в условиях скважинного ствола однозначно не подходят погружные вибрационные насосы, и это подтвердит любой грамотный специалист. Нужно только оборудование центробежного типа. Особенность таких устройств в том, что они не всасывают воду активно, — она попадает в полость насоса под давлением столба, находящегося выше

Вот почему важно, чтобы над выкачивающим прибором всегда было не менее метра воды. Второй причиной, обуславливающей необходимость постоянного нахождения насоса в водяной толще, является способ его охлаждения, которое также происходит за счет воды. Такое оборудование «на сухую» долго не проработает

В отсутствие охлаждающей жидкости подшипники, обеспечивающие вращение вала мотора, попросту расплавятся

Такое оборудование «на сухую» долго не проработает. В отсутствие охлаждающей жидкости подшипники, обеспечивающие вращение вала мотора, попросту расплавятся.

Подключение скважинного насоса к электропитанию через реле давления

Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.

Принцип действия системы водоснабжения дома при подобном способе подключения следующий:

• реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
• прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
• отключение помпы производится при достижении верхнего предела давления в накопительной емкости.

С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.

Схема подключения

Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.

Насосная группа быстрого монтажа Meibes

Теперь перейдем к рассмотрению конкретной конструкции ГБМ.

Для примера возьмем дорогую и качественную продукцию немецкой фирмы Meibes:

Устройство группы быстрого монтажа Meibes

1. Термометр обратной ветки контура. Для наглядности имеет синюю шкалу.
2. Патрубок для подсоединения «обратки» к распределительному коллектору.
3. Перемычка (байпас) между ветками контура. Нужна для подмеса теплоносителя через трехходовой клапан.
4. Термометр «подачи» с красной шкалой.
5. Посадочное место для циркуляционного насоса с расстоянием 180 мм. Сам «циркуляционник» подбирается отдельно под каждый контур.
6. Трехходовой смесительный клапан — может управляться вручную или при помощи автоматики (сервопривод или термоголовка).

Снизу данная группа подключается к распределительному коллектору, на котором должно быть соблюдено расстояние между центрами подающей и обратной труб ГБМ. Иначе ее не получится прикрутить на место.

Чтоб стало ясно о чем я говорю посмотрите на следующую картинку:

Насосная группа быстрого монтажа

Тут показан распределительный коллектор, который специально разработан под установку ГБМ.

Если вы хотите максимально сберечь габариты и время, то его тоже придется приобрести.

А если денег на такой прибор в вашем бюджете не заложено, то придется браться за паяльник и делать что-то подобное из полипропиленовых труб.

Как видно на картинке выше, сборка имеет в своем составе 3 насоса, а это означает что для исключения их взаимного влияния необходимо применять гидравлический разделитель (гидрострелку).

Для того, чтобы было понятно, выглядеть это может примерно так:

Гидрострелка для групп быстрого монтажа

Это достаточно сложный и продвинутый вариант гидрострелки, а обычно это просто полая труба с приваренными резьбами для подключения, сливным краником и воздухоотводчиком.

Теперь поговорим о том можно ли сэкономить деньги и сделать ГБМ самостоятельно.

Последовательность установки погружного насоса в скважину

Сборка системы водоснабжения на скважинном насосе выполняется так:

Подключение кабеля ВПП. Кабель электропитания подключается к проводке водонасоса с помощью термоусадочных муфт, провода соединяются пайкой. Если насосный агрегат штатно укомплектован водопогружным электрокабелем и длины последнего достаточно для вывода из скважины, то заменять кабельную проводку незачем;

Монтаж обратного клапана. Он крепится к патрубку верхнего конца насосного агрегата через ниппельный переходник и обеспечит сохранность объема воды в рабочей камере прибора при его отключении. В некоторых моделях погружных насосов обратный клапан является частью общей конструкции агрегата и еще один клапан ставить на них незачем;

Монтаж нагнетательной трубы. Ее подключение выполняется муфтой через латунный фитинг к ранее установленному обратному клапану. Трубу ПНД необходимо максимально спрямить, изогнутых участков быть не должно. Кабель электропитания необходимо аккуратно выровнять и уложить по длине нагнетательной трубы;

Подсоединение троса. Многожильный трос из нержавейки или волокон полиамида проводится через специальные проушины на корпусе насоса, складывается петлей и крепится двумя металлическими зажимами. Поверх зажимы и кончик стального шнура проматываются водостойкой изолентой, чтобы минимизировать вероятность перетирания металлом стенки нагнетательной трубы под вибрацией от работающего насоса;

Обтягивание пластиковыми хомутами. С примерным шагом 700-1000 мм колонна трубы, и насосный электрокабель аккуратно обжимаются пластиковыми хомутами – плотно, но не в полный затяг. Страховочный трос хомутами не обжимается, только кабель и труба! Нельзя чересчур пережимать коммуникации, это повредит их. Металлические и проволочные хомуты не применять, поскольку они повредят выведенным от погружного насоса конструкциям;

Установки насоса в скважину. Для дополнительной защиты стенок обсадной трубы на корпус насосного прибора рациональнее одеть специальное резиновое кольцо

Опускать тросом колонну с насосом на заданную глубину требуется неторопливо и осторожно, плавными движениями (потребуется минимум два работника);

Крепление троса на оголовке. После вывода погружного насоса на расчетную глубину, следует зафиксировать трос к специальному кронштейну, установленному снаружи оголовка обсадной трубы

Крепеж выполняется петлей, проведенной через кронштейн и обжатой металлическими зажимами особого профиля.

Все время, пока происходит спуск колонны, удерживать ее вес у горловины скважины строго за страховочный трос! Запрещается подергивать за трубу или силовой кабель при ощущении некого препятствия в скважине – следует прекратить опускание, затем медленно и осторожно провернуть колонну влево-вправо. Если помеха закладке насоса сохраняется, требуется бережно вынуть колонну полностью и проверить при помощи видеокамеры, в каком состоянии стенки обсадной трубы (здесь лучше вызвать специалистов)

При залегании динамического уровня воды в скважине на глубине менее 10 метров погружной насос лучше крепить полиамидным тросом, тем более при использовании вибрационного насосного агрегата. Тросовое крепление из полиамида способно смягчить вибрации, снизить нагрузку на опорный кронштейн троса на оголовке обсадной трубы.

Отвод трубы ПНД из скважинного ствола следует производить муфтой с предварительной закладкой между концами труб забивного латунного фитинга, компенсирующего высокие нагрузки на растяжение. Фильтр грубой очистки рациональнее монтировать ближе к домовым потребителям скважинной воды, а не вблизи погружного насоса – проще будет его очищать периодически.

Если скважина на воду выполнена вблизи дома или внутри технического помещения коттеджа (перед возведением здания) и глубина ствола скважины превышает 40 м, то удобнее оборудовать ее скважинным адаптером. Если же скважина неглубока, либо достаточно удалена от дома или проходит большей частью через легкие грунты (к примеру, песчаник), то правильным будет оснастить ее кессоном, как наиболее надежным защитным сооружением.

Какую насосную станцию выбрать?

Перед выбором насосной станции вам, прежде всего, необходимо ответить на ряд существующих вопросов:

1. Сфера использования. Насосы могут быть как промышленными, так и бытовыми. Если его установка будет происходить дома, тогда, конечно, лучше устанавливать бытовой насос.
2. Источник воды. Здесь вам необходимо определиться какой источник воды вы будете использовать. Исходя из этого, вам следует выбирать насосную станцию. На сегодняшний день существует три вида источников. К ним относится: колодец, скважина и водопровод.
3. Режим работы насоса. Станция может быть как ручной, так и автоматической. Какой режим работы лучше выбрать решать только вам.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Изготовители предоставляют владельцам автономных источников готовый комплект помпового оборудования, облегчающий поставку воды к дому. Допускается приобретать блок автоматики отдельно в качестве дополнительного оснащения. Альтернативные названия устройства — станция управления, гидроконтроллер.

Электроника предназначена для защиты работающего насоса от следующих факторов:

Подключение скважинного насоса к электропитанию с блоком управления.

• эксплуатации в режиме «сухого хода» при отсутствии воды в скважине;
• перепадов напряжения;
• прекращения водозабора;
• перегрузок в сети.

С помощью управляющего блока обеспечивается плавный пуск и остановка помпового агрегата. Гидроконтроллер поддерживает постоянное давление требуемой величины в системе водоснабжения.

Подключение поверхностного насоса

Поверхностные насосы в последнее время устанавливаются на загородных участках чаще, чем погружные. Это связано с простотой установки и длительным сроком службы. Система состоит из следующих элементов:

1. Системы управления. В продаже можно встретить модели насосов, которые имеют блок управления электрического типа. Однако для того, чтобы сделать систему автоматизированной устанавливают отдельный системный блок управления.
2. Два сетевых шнура. Один из низ предназначен для подключения устройства, другой для подвода электричества.
3. Автоматический элемент. При работе насоса есть вероятность возникновения перегрузки или короткого замыкания, в результате чего насос выйдет из строя, а ремонт повлечет существенные финансовые затраты. Автоматический выключатель защищает насос от износа.
4. Сетчатый фильтр, который проводит отделение различной примеси.
5. Непосредственно сам насос поверхностного типа.
6. Ниппель и тройник для дальнейшей разводки.

Отдельное внимание всегда уделяется выбору насоса, так как он является основным элементом конструкции. При проведении выбора опираются на следующие рекомендации:

1. Показатель производительности.
2. Требуемая высота подъема воды.
3. Тип шланга, который подключается на всасывание.

Также уделяется внимание тому, при каких условиях будет эксплуатироваться система. К примеру, холодная среда становится причиной, по которой происходит разрыв трубы

Именно поэтому нужно обеспечить защиту конструкции от воздействия холода.
