Проблема с подключением проводов к двигателю

Проверка обмотки возбуждения на межвитковое замыкание.

Межвитковое замыкание вызывает увеличение силы тока воз­буждения. Из-за перегрева обмотки разрушается изоляция и еще большее число витков замыкают между собой. Увеличение тока возбуждения может повлечь выход из строя регулятора напряжения. Эту неисправность определяют сравнением измерен­ного сопротивления обмотки возбуждения с техническими усло­виями. Если сопротивление обмотки уменьшилось, то ее перема­тывают или заменяют.

Межвитковое замыкание в катушке обмотки возбуждения определяют измерением сопротивления катушки возбуждения при помощи омметра, имеющегося на стендах Э211, 532-2М, 532-М и др., отдельного переносного омметра (см. рис. 14, в), или по показаниям амперметра и вольтметра при питании обмотки от аккумуляторной батареи (см. рис. 14, г). Плавкий предохранитель защищает амперметр и батарею при случайном коротком замы­кании цепи. К контактным кольцам ротора подключают щупы и делением величины измеренного напряжения на силу тока опре­деляют сопротивление и сравнивают его с техническими усло­виями (см. табл. 2).

Рис. 14. Проверка обмотки возбуждения:

а—на обрыв; б—на замыкание с валом и полюсом; в — омметром на обрыв и меж­витковое замыкание; г — — подключение приборов для определения сопротивления.

Проверка обмотки статора на обрыв.Проверка обмотки ста тора на обрыв производится при помощи контрольной лампы или омметра. Лампу и источник питания поочередно подключают к концам двух фаз по cxeме рис. 15, а. При обрыве в одной из кату­шек лампа гореть не будет. Омметр, подключенный к этой фазе, покажет «бесконечность При подключении к двум другим фазам он покажет сопротивление этих двух фаз.

Проверка обмотки статора на замыкание с сердечником.При такой неисправности значительно снижается мощность генератора или генератор не работает, увеличивается его нагрев. Аккумуля­торная батарея не заряжается. Проверка производится контроль­ной лампой напряжение 220 В. Лампу подключают к сердечнику и любому выводу обмотки по схеме рис. 15, б. При наличии замы­кания лампа будет гореть.

Проверка обмотки статора на межвитковое замыкание.

Рис. 15. Проверка обмотки статора:

а — на обрыв; б — на замыкание с сердечником; в — на межвитковое замыкание и обрыв

омметром; г — подключение приборов для определения сопротивления обмотки статора

всех трех фаз, определить, какая из них имеет межвитковое замыкание. Обмотка фазы, имеющая межвитковое замыкание, будет иметь меньшее сопротивление, чем другие. Дефектную обмотку заменяют.

Исправность обмоток статора можно проверить на контрольно-испытательных стендах на симметричность фаз. При этой про­верке замеряется переменное напряжение между фазами обмотки статора до выпрямительного блока при одинаковой (постоянной) частоте вращения ротора генератора. Если напряжение, наводи­мое (индуктируемое) в обмотках статора, неодинаковое, то это указывает на неисправность обмотки статора.

Для измерения напряжения двух фаз проводами вольтметра стенда через окна крышки генератора поочередно касаются двух радиаторов выпрямительного блока (для генераторов с выпрями­тельными блоками типа ВБГ) или головок винтов, соединяющих обмотку статора и выпрямительный блок (для генераторов с выпрямительными блоками типа БПВ).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Студент — человек, постоянно откладывающий неизбежность. 10824 —

188.64.169.166 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)очень нужно

Автомобили из 90-х

В 90-х годах прошлого столетия наблюдалось пересечение классических технологий (жгуты с проводами) и современных наработок (внедрение CAN-шины, массовое появление систем безопасности и сервоприводов для повышения комфорта).

Надо понимать, что в машине старше 20 лет часть электроприборов уже может просто не работать. Накладывают отпечаток на состояние электроники эксплуатация и, соответственно, обслуживание.

Главное, что нужно проверить в машине из 90-х

1. Генератор. Производитель бортового электричества за такой срок службы автомобиля уже либо бывал в мастерской, либо менялся. Здоров ли ещё агрегат, можно понять, подключив вольтметр или мультиметр к аккумулятору и заведя мотор. Если стрелка прибора покажет от 13.5 до 14 В — это хорошо, «гена» в порядке. Менее 13 В — плохо, должным зарядом он аккумулятор не обеспечивает.

2. Состояние проводки. Проводов в легковой машине проложено по несколько километров, поэтому всю проверить её нереально. Есть дедовский способ, как выявить утечку тока из-за состарившейся изоляции и колхозных подключений. Врубите поворотники, включите свет фар, посмотрите подсветку приборов — не пульсирует ли в момент мигания? Если да, то вопрос либо к генератору (см. п. 1), либо где-то потерялась масса.

3. Автомагнитолы, сигнализации, противотуманки. В машинах из 90-х уже редко встретишь родную аудиосистему, а фирменную противоугонку тем более. Мафоны и сигналки наши спецы часто устанавливали небрежно, и за годы эксплуатации либо оголилась скрутка, либо дверь перетёрла проводок к динамику или центральному замку. Это часто приводит к пожару, потушить который непросто даже на самом раннем этапе, — «коротыши» прячутся в недрах панели приборов, и под пластик даже с самым мощным огнетушителем не подлезть.

Безалаберная установка сигнализации не раз становилась причиной пожара

Загляните под торпедку, посмотрите состояние проводов, где возможно: в дверных проёмах, под капотом и в багажнике. Работу небрежных электриков обычно видно сразу. Противотуманки и самодельные ДХО подключаются к сети тоже непросто, поэтому проверьте их подключение, если имеются.

4. Аккумулятор. Батарею нужно проверять в любой машине, т. к. даже в новой из-за глюков электроприборы могут высосать заряд за месяц. Подключите вольтметр, чтобы замерить напряжение (или, как говорят физики, ЭДС) между клеммами. Без нагрузки напряжение здоровой батареи должно показать 12.6–13 В. Если напряжение менее 11.8 В, аккумулятор необходимо заменить или подзарядить (добавить электролита, если он обслуживаемый).

На клеммах аккумулятора частенько заметны окисления. О чём говорит? Это показатель состояния батареи и просто халатного отношения. Когда на клеммах образовывается белый налёт или наросты (по виду напоминают стиральный порошок), то проверьте, надёжно ли они сидят на токовыводе.

Болтающиеся клеммы не создают постоянного контакта, и в один «прекрасный» момент вы не сможете завести машину — окисление металла сделает своё дело, и ток к клемме не пойдёт. Если же затяжка хорошая, то, возможно, под токовыводом батареи есть трещины, и подтекающий электролит создаёт благоприятную почву для «цветения». Аккумулятор придётся нести в ремонт или менять. Проверить сразу надо и клемму: такая среда быстро разрушает металл, и провод от неё может вскоре отвалиться, оставив вас на стоянке без электричества.

5. ABS. Лампа неисправности антиблокировочной системы маячит чаще всех других на стареньких машинах. Из-за неисправного блока или датчиков, конечно, машина не заглохнет в дороге и не загорится, но имейте в виду, что в экстренной ситуации АБС может сыграть важную роль.

Реверсное подключение трехфазного двигателя через магнитный пускатель

Для удобства работы с мощным мотором, и создания безопасного подключения, следует использовать магнитный пускатель. Трехфазные установки именно так и подключаются, управляющая кнопка имеет компактные размеры и рассчитана на малые токи. А силовой кабель коммутируется мощными контактами пускателя.

Подключение трехфазного двигателя к однофазной сети дает возможность использовать режим реверса. Мы рассмотрели технологию в предыдущей главе.

Для сборки схемы нам понадобятся следующие компоненты:

Собственно электродвигатель;
Два одинаковых трехфазных пускателя

Важно! Поскольку питание однофазное, рабочая катушка должна быть на 220 вольт;
Кнопочный пост (две замыкающие кнопки, одна размыкающая, для остановки);
Входной автомат с защитой от короткого замыкания;
Фазосдвигающий рабочий конденсатор с рассчитанной емкостью.. Определимся с терминологией

Присвоим контактам трехфазных пускателей наименования «А», «B» и «С»

Определимся с терминологией. Присвоим контактам трехфазных пускателей наименования «А», «B» и «С».

Собираем схему управления. Фазу от автомата заводим через размыкающую кнопку параллельно на условные рабочие контакты «А» обоих пускателей.

Нулевой провод соединяем с рабочими входами «С» обоих пускателей, и параллельно соединяем опять же с обеими катушками магнитов. На этом входная часть схемы управления собрана. Контакты «B» остаются незадействованными.

Разворачиваем блок пускателей на 180°. Для защиты от короткого замыкания при случайном нажатии сразу двух кнопок реверса, устанавливаем блокировку. Для этого соединяем крест-накрест управляющие катушки пускателей. Теперь пока одна катушка замкнута, вторая просто не включится. Это достигнуто благодаря наличию нормально замкнутых и разомкнутых контактов пускателя.

Далее подключаем кнопочный пост. Схема включения: Нормально разомкнутые контакты катушек двух пускателей соединяем между собой. На нормально замкнутые контакты подключаем кнопки, каждую к своему пускателю.

В результате получается реверсное включение катушек – каждая кнопка замыкает контактную группу своего пускателя, а кнопка «стоп» обесточивает обе катушки, и происходит отключение сразу всего модуля, вне зависимости от номера пускателя.

Проверяем правильность сборки блока без нагрузки. При нажатии пусковых кнопок, должен срабатывать соответствующий пускатель. При одновременном нажатии второй кнопки, ничего не происходит. Значит, схема собрана правильно, и можно подключать двигатель и фазосдвигающий конденсатор.

На выходных контактах фаза «А» первого пускателя соединяется с фазой «А» второго. Эту часть коммутации следует выполнить особенно внимательно. На входе оба питающих кабеля соединены параллельно. А на выходе необходимо обеспечить перекрестную коммутацию.

Соединяем фазу «В» первого пускателя с фазой «С» второго пускателя. Соответственно фазу «С» №1 соединяем с фазой «В» №2. Параллельно контактам «В» и «С» второго магнита подключаем фазосдвигающий конденсатор.

Теперь при нажатии кнопок мы получаем требуемое направление вращения.

Итог: В зависимости от наличия деталей, вы можете воспользоваться любым из предложенных вариантов. Все зависит от суммы, которую вы желаете потратить.

И в заключение смотрите видео — подключение трехфазного двигателя к однофазной сети 220 вольт.

Часто задаваемые вопросы

Вопрос №1. Можно алюминиевые провода от АВВГ подключать к аккумулятору?

Нет, особенно к кислотному, будут большие потери по току из за разности сопротивлений на переходах. Контакты свинцовые, клеммы могут быть медные, а провода алюминиевые.

Вопрос №2. В автомобиле усилитель с питанием 220В можно подключить через инвертор 12/220В?

Практически можно, но лучше использовать аппаратуру на 12В в целях экономии энергии и безопасности.

Вопрос №3. Каким проводом лучше подключать сварочные аппараты?

Можно многожильным ВВГ, но лучше с резиновой изоляцией КГ, сечение рассчитывается исходя из мощности аппарата.

Вопрос №4. От ЛЭП к РЩ дома, какой кабель лучше использовать?

Лучше всего марки СИП сечением 10 – 16 мм2, этого вполне достаточно, меньше расходов на прокладку, на расстоянии до 20м дополнительной тросировки не требуется.

Вопрос №5. Кабель проходит по бетонному забору, постоянно подключаются, воруют электроэнергию, портят изоляцию, как этого избежать?

Можно конечно кабель закапать, или пустить по воздушной линии, если это дорого или невозможно, самый лучший вариант установить кабель марки АВК. Его конструкция исключает возможность несанкционированного подключения, на неконтролируемых участках.

1. Подключение телефонной розетки: варианты, схемы, особенности
2. Технические характеристики провода ППВ
3. Технические характеристики кабеля АСБ
4. Особенности подключения евророзетки, пошаговая инструкция по монтажу
5. Обзор технических характеристик кабеля NYM, области применения и производителей

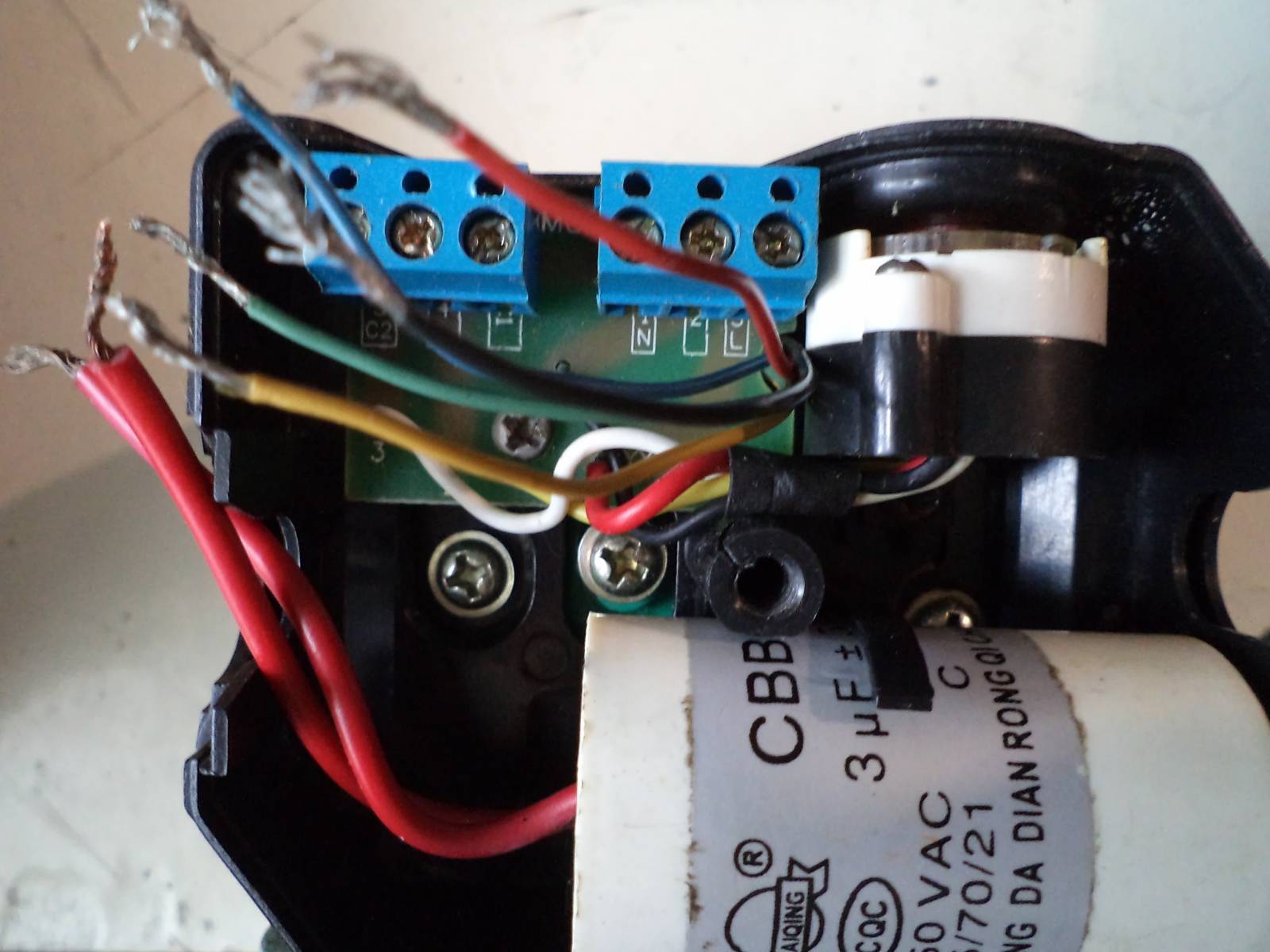

Как подключить однофазный двигатель к сети 220В?

После того, как вы промаркировали выходы обмоток, можно подключить двигатель к сети. Для этого необходимо:

1. Рабочую обмотку подключить напрямую к выходу в электросеть;
2. К двигателю подключить конденсатор на пусковую обмотку и соединить с выводом на электросеть;
3. Параллельно ему подключить второй конденсатор с выключателем (он используется для облегчения запуска двигателя);

Теперь можно спаять выводы и соединить их с проводом, подающим питание. Если вам необходимо использовать двигатель в сети на 380В, тогда прочтите статью Как подключать двигатель на 380 .

Произошла ошибка; возможно, лента недоступна. Повторите попытку позже.

Однофазный двигатель может быть коллекторным или с короткозамкнутым ротором. С коллекторным двигателем все достаточно просто: два выходящих из корпуса двигателя проводочка воткнули в розетку — подключение состоялось. С подключением однофазного двигателя с короткозамкнутым ротором придется повозиться. Все дело в определении выводов. Параллельно рабочей обмотке (РО) в однофазном двигателе подключается пусковая (ПО) для создания хоть какого-то вращающегося магнитного поля. Однофазный двигатель с четырьмя выводами имеет ПО постоянного подключения. Она действует в паре с основной, не отключаясь, только подключение делается через конденсатор для сдвига фазы (Рис.а). Схема подключения такого однофазного двигателя очень удобна, так как все проводочки легко доступны, их можно с помощью переключателя менять местами для выполнения реверса (Рис.а1). Определяются они без особого труда: вызвонить омметром и найти прозванивающиеся пары. Например, омметр определил замкнутую цепь первого вывода со вторым, а третьего — с четвертым. Значит, 1 и 2 — одна обмотка, 3 и 4 — другая. Четвертый провод соединяем со вторым (или первый с третьим, все равно) — это общий. Начало и конец не имеют значения. Далее все подключение по рисунку а или а1. Немного сложнее разобраться с двигателем с тремя выходящими жилами. В таких случаях ПО подключается кратковременно: двигатель раскрутился, и она отключается, иначе сгорит. Как происходит подобная коммутация? Для этого придумали пуско-защитное реле. Функция его заключается не только в подключении ПО, но и для создания ее оптимального времени отключения. Во время запуска через электромагнитную катушку проходит большой ток. В этот момент ее сердечник втягивается и воздействует на контакт, управляющий ПО (Рис, 1 и 2). После запуска ток падает, отпускается сердечник, пусковая цепь разрывается. При межвитковом замыкании в рабочей обмотке ток постоянно высокий, ПО остается в работе, двигатель задымился. Для защиты вмонтировано тепловое реле с биметаллической пластиной, отключающее Х3 от сети. Если двигатель в течение короткого времени то включится, то отключится, значит, срабатывает тепловая защита. Причина или в межвитковом замыкании, или в пониженном (повышенном) напряжении сети

Обратите внимание на странный, на первый взгляд, рисунок 3. Это крышка от пуско-защитного аппарата, на которой указана маркировка подключаемых к нему проводов и обозначена стрелка

С маркировкой все понятно — концы не перепутать при подключении. А вот стрелка указывает на положение релюшки в пространстве. она всегда должна быть обращена вверх. Будучи еще начинающим электриком, я ремонтировал стиральную машину. Перевернул ее вверх дном. Оказалось, всего-то надо ремень заменить. Заменил, попробовал включить — заработала… и задымилась, двигатель сгорел. Уже спустя некоторое время узнал, что на перевернутой релюшке контакт остается замкнутым, тогда как в нормальном положении под силой тяжести после отключения катушки он отпадает вниз. А у меня как раз в перевернутой машине оказался внизу. Просто надо было для пробного включения перевернуть аппарат, чтобы стрелка вновь показывала наверх. Как же выполняется подключение однофазного двигателя с неизвестными тремя проводами. Сопротивление ПО (Х1-Х3) в несколько раз больше сопротивления РО (Х2-Х3). Х3 выходит от места соединения ПО и РО (см. Рис. б). Сначала промаркируем жилы, чтоб не запутаться (те же Х1, Х2 и Х3). Замеряем сопротивление, например, между Х1 и Х2, получилось, скажем, 60 Ом. Замерили Х1-Х3 — 45 Ом. Между Х2 и Х3 — только 15. Все это записали. Смотрим самое большое (60) — общее всех обмоток. 15 — рабочая о бмотка, 45 — пусковая. Находим тот проводок, с которым остальные два показывают 15 и 45 Ом. Это будет наш Х3. Можно открыть крышку двигателя и визуально определить ПО: она намотана более тонким сечением. Вот, пожалуй, и все!

Ремонт электропроводки.

Прозвонку и восстановление электропроводки автомобиля можно выполнить самостоятельно или в автосервисе. После определения неисправных участков, где имеются повреждение проводов, замыкание или обрыв, осуществляют их пайку либо полную замену. Обычная скрутка с последующим обжимом является не полноценным ремонтом, а лишь временной мерой – учитывайте это, если у вас нет возможности припаять места обрывов.

Провода подбираются с такими же характеристиками, что и имеющиеся поврежденные (сопротивление, металл). Не следует устанавливать слишком длинные провода с «запасом», перекрученная открытая проводка под действием негативных факторов (перепады температур, влага, грязь) быстрее разрушается — это может привести к короткому замыканию цепи. При замене жгутов проводов с разъемами убедитесь, что контактные группы перед работами полностью зачищены от окисления.

Уязвимым элементом электрики авто также считаются монтажные блоки, расположенные в подкапотном пространстве. Из-за разрушающего воздействия перепадов температур и влаги возможно нарушение защитного покрытия и последующих дефектов дорожек, разъемов для подключения жгутов проводов, реле, конденсаторов. Ремонт монтажных блоков, состоящих из монтажных плат, предохранителей и электротехнических компонентов, включает в себя пайку для восстановления дорожек и покрытие специальным защитным лаком, а также замену неисправных элементов и проводки, разъемов, зачистку контактных групп от загрязнений, окислений.

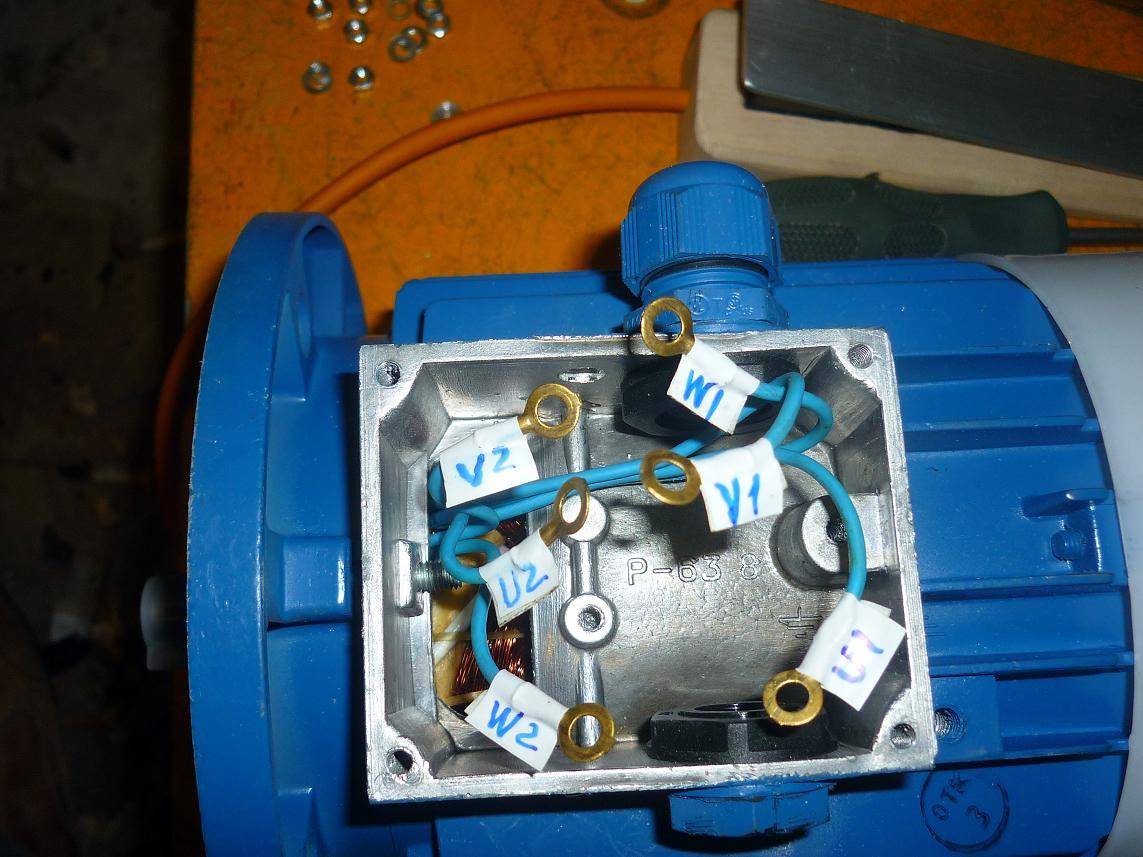

Как подключить асинхронный двигатель

Специалист перед подключением электродвигателя всегда поглядит на его шильдик и ознакомится со схемой подключения обмоток электродвигателя.

Шильдик асинхронного электродвигателя выглядит примерно вот
так:

По информации на шильдике мы делаем вывод, что если у нас
напряжение 380 вольт, то подключаем электродвигатель по схеме треугольник. Если
у нас 660 вольт, то по схеме звезда.

Так же бывают двигатели на 220/380 вольт:

По шильдику видно, что если у нас напряжение в сети 220 вольт, то подключаем треугольником. Следовательно, если 380 вольт, то звездой.

Теперь Вы уже хотя бы понимаете, как подключить асинхронный двигатель, ориентируясь на шильдик.

Сборка электродвигателя

Чтобы собрать двигатель следует поставить ротор на место и наживить необходимое количество болтов. Все крепления ставить не нужно, собираем для замера токов в цепи.

Замерять токи каждой фазы необходимо прибором «токовые клещи». Токи должны быть равны по трём фазам и соответствовать табличным данным.

После проведения испытаний вращения двигателя и проверки работы на холостом ходу, разбираем мотор снова.

Производим покрытие статора лаком. Когда пропитались обмотки и заполнились все пустоты, статор размещают в подвешенном состоянии на длительное время. Лишний лак должен стечь и высохнуть в течение 3 часов на открытом воздухе. Можно просушить покрытые детали в печи.

Просушив двигатель, проводим сборку электродвигателя, проверяем ещё раз сопротивление изоляции. Затем осуществляем проверку токов на холостом ходу.

1. Не рекомендуется перемотанный двигатель сразу включать в полное напряжение. Сначала подвергают запуск через трансформатор — понижающий. Электродвигатель должен слабо начать вращение, отсутствие дыма и запахов подгорания свидетельствует об исправной работе.
2. Если замечены какие-то отклонения в работе, следует выявить причину на неработающем моторе. Только после этого повторив проверку при помощи трансформатора, следует включать на полное напряжение.

В итоге получили перемотанный электродвигатель.

Рекомендации специалистов по перемотке

• При определении неисправности двигателя необходимо помнить, что в довольно в частых случаях, когда сопротивление изоляции упало и имеет какие-то малые значения, двигатели достаточно очистить от грязи и просушить от накопленной влаги применяя печку, называемой «тепловой пушкой».
• В редких случаях возможен ремонт старой изоляции: если произошло короткое замыкание из-за вибрации и место соприкосновения под фланцами. Поможет зачистка изоляции, её восстановление и залить лаком.
• При прозвонке установлено межвитковое замыкание? Сопротивление одной обмотки ниже чем других. Определяется омметром. Можно попытаться определить нужный виток. Для этого придётся перекусывать провода между витками и определять сопротивление каждого.
• В редких случаях можно извлечь испорченный виток, заменить на новый, спаять концы и проверить на стенде. Такие же шаги можно использовать при коротком замыкании.
• Перематывать виток на шаблон необходимо равномерно, заполняя провод к проводу, без перекосов, без нахлестов, согласно размерам статора. Иначе есть риск при сборке не вставить ротор. Сечение и марка проводов должно соответствовать оригиналу.

Далее, следует залить обмотку специальным лаком. Обязательно перед заливкой надо проверить вращение двигателя с помощью трансформатора. Потом под полным напряжением. Эта проверка исключит возможность испорченного материала.

Использование поверенных приборов для определения параметров двигателя: сопротивления и тока холостого хода. При проверке в схеме питания двигателя должна стоять исправная защита, настроенная выше двух третьих номинального тока.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

Проверка высоковольтных проводов

Проверка проводов мультиметром

Первый признак неисправности проводов – наличие наружной искры на ВВ проводах.Легко увидеть в тёмное время суток, заглянув под капот.

Следующий способ так же лучше проводить в тёмное время суток: берём кусок провода и зачищаем его с обеих сторон. Далее одним концом замыкаем провод на «массу» (аккумулятор, либо корпус машины), другим концом проводим по проводам на стыках, колпачках и т.д. если есть утечка, то образуется искра.

Для проверки же сопротивления проводов нам понадобится мультиметр в режиме омметра.

Чтобы не перепутать провода, удобнее их проверять поочерёдно, т.е. снимаем провод с 1-го цилиндра и снимаем другой конец этого провода с модуля зажигания.

1. Выключаем зажигание.
2. Снимаем один конец провода с цилиндра.
3. Другой конец провода снимаем с модуля зажигания (как на рисунке).
4. Подсоединяем оба конца к омметру и смотрим показания.
5. Проводим такую же операцию на всех проводах.

У исправных проводов сопротивление должно варьироваться от 3,5 до 10 кОм в зависимости от производителя (написано на изоляции проводов). А допустимый разброс составляет 2-4кОма. Если разброс больше, то провода нужно заменить (Замена высоковольтных проводов ВАЗ).

Особенности трёхфазного двигателя

Асинхронные электродвигатели с тремя обмотками на статоре преобладают в различных отраслях сельского хозяйства. Их применяют для привода устройств вентиляции, уборки навоза, приготовления кормов, подачи воды. Популярность таких моторов обусловлена рядом преимуществ:

• простота строения;
• надёжность в работе;
• при подключении в нормальном режиме не используются дорогие и дефицитные устройства;
• количество технических обслуживаний невелико.

Подключить трехфазный двигатель на 220 можно пытаться, зная различия схем соединения обмоток. Количество фаз, на которое рассчитан двигатель, можно определить по числу зажимов в его клеммной коробке: у трёхфазного в ней будет 6 выводов, а у однофазного два или четыре. Обмотки мотора с тремя фазами соединяются по установленной схеме, называемой «звездой» или «треугольником». Каждая из них имеет свои преимущества и недостатки. При соединении в звезду концы обмоток соединены. В клеммной коробке эта схема соединения будет отображена использованием двух перемычек между зажимами с обозначениями «С6», «С4», «С5».

Если же обмотки двигателя соединяются в треугольник, то к каждому концу присоединяется начало. В клеммной коробке будут использованы три перемычки, которые будут соединять зажимы «С1» и «С6», «С2» и «С4», «С3» и «С5». Трехфазные двигатели рассчитаны на рабочее напряжение в 380 В. Но не всегда в быту имеется такое напряжение. Поэтому возникает проблема: как осуществить подключение электродвигателя через конденсатор к бытовой сети?

Наиболее приемлемый и общедоступный способ — применение фазосдвигающего конденсатора. В таком режиме может быть достигнута 50–60%-ная мощность от номинальной. Отметим, что не все асинхронные двигатели одинаково хорошо будут работать при включении в однофазную сеть. Наиболее приспособлены к данным условиям двигатели, имеющие короткозамкнутый ротор, выполненный в виде двойной клетки.

Оптимальная работа электродвигателя достигается лишь в случае, если емкость конденсатора будет изменяться по мере увеличения скорости вращения. Практически очень сложно осуществить это требование. В связи с этим принято двухступенчатое управление двигателем. Пуск осуществляется с помощью двух конденсаторов (пускового — Сп и рабочего — Ср). Затем, при наборе нужной скорости вращения, пусковой нужно отключить. Основная функция его состоит в увеличении пускового момента.

Будет интересно Как обозначаются конденсаторы на схеме?

Расчет конденсатора для электродвигателя можно произвести таким образом. Расчетная формула имеет вид: Ср = К*(Iн/U). Здесь приняты следующие обозначения:

• сила тока (номинальная) — Iн (А);
• напряжение (номинальное) — U (В);

К — безразмерный коэффициент.

Значение К определяется тем, как включен двигатель. К = 2800, когда двигатель включен по схеме «звезда». Если же он включен по схеме «треугольник», то значение К = 4800.

Конденсаторы для запуска электродвигателя рекомендуется выбрать из бумажных, в частности:

• бумажных, герметичных, в металлическом корпусе, маркировка КБГ-МН
• бумажных, термостойких, условное обозначение БГТ;
• металлобумажных, частотных, МБГЧ.

В случае необходимости поменять направление вращения двигателя достаточно поменять местами провода, подключенные к зажимам конденсатора. Запуск электродвигателя с помощью конденсатора лучше осуществлять по схеме «треугольник». В этом случае можно добиться максимальной выходной мощности (до 70 %). В качестве примера рассмотрим двигатель АО2. Его номинальная мощность 2,2 кВт, частота вращения — 1420 об/мин. Для его запуска в режиме холостого хода (или при наличии нагрузки) потребуются 2 конденсатора: первый емкостью 230 мкФ (рабочий) и второй емкостью 150 мкФ (пусковой).

Пусковые конденсаторы большой емкости.

Преимущества механизма двигателя однофазного типа.

Среди достоинств 1-фазных двигателей отмечают следующие:

• простота конструкции;
• долговечность – при своевременном техническом обслуживании двигатель способен служить годами;
• надёжность;
• экономичность – потребление небольшого количества энергии;
• доступная стоимость;
• ремонтопригодность – в случае выхода из строя можно легко заменить повреждённые или сгоревшие детали;
• минимальный уход;
• возможность работы от сети со стандартным напряжением 220 В без преобразователей энергии.

Большинство современных бытовых приборов оснащены именно однофазными моторами. Причина объясняется их простотой и невысокой себестоимостью. Такими моторами оснащают крупную и мелкую бытовую технику. Кроме того, они нашли применение в создании оборудования для промышленных и производственных предприятий.

Но есть ли недостатки у однофазного двигателя? Их немного. Практически все они обуславливаются простотой конструкции. Итак:

• малый коэффициент мощности. По этой причине они используются для создания большинства бытовых приборов;
• высокий показатель пускового тока;
• возможность ограничения скорости движка при колебаниях в сети.

Основным недостатком считается отсутствие пускового момента. Тем не менее, для бытовых приборов и несложных устройств этот минус не является существенным и не влияет на работу.

Почему адаптер отказывается подключаться к ЭБУ авто?

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Диагностика автомобиля с помощью телефона

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что .

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
2. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.
3. На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov).

Подключение

Для подключения к сети 220 В понадобятся следующие инструменты и детали:

• Двигатель от старой стиральной машины-автомат (возможно использование как отечественных машин, так и итальянских);
• Мультиметр для измерения сопротивления;
• Вилка для контакта проводов с розеткой;
• Тумблер или иной переключатель;
• Изолента и нож для зачистки проводов.

В первую очередь необходимо отделить пары проводов от объединяющего пластикового кожуха, показанного на фото. Для этого их можно просто обрезать у его основания, но перед этим желательно запомнить их попарное расположение слева направо. Делается это с целью упрощения дальнейшего нахождения пар проводов.

Стоит сразу уточнить, что для подключения электродвигателя от стиральной машины понадобится только 4 провода: 2 от статора и 2 от щеток ротора. Но на выходе из мотора их гораздо больше. Стандартно проводов на выходе 6-8, но в зависимости от модели стиральной машины их может быть до 12 штук.

Итальянская стиральная машина-автомат, как правило, имеет отличительную черту, а именно 8 выходящих проводов, 4 из которых выходят от статора. Однако тут требуется уточнение: 2 провода отходят от термореле и 2 от самого статора. Последние два и нужны для подключения.

Обычно провода, предназначенные для определенных целей, помечаются определенным цветом. Но лучше не рисковать и уже зачищенные концы проверить мультиметром.

Для этого прибор выставляется на измерение сопротивления. Провода, идущие от таходатчика, покажут 70 Ом. Они не нужны для дальнейшего подключения, так как являются регулятором оборотов, но служат ориентиром для дальнейшего подбора пар.

После найденной пары от таходатчика слева направо осуществляется поиск остальных проводов.

Существует вариант стиральной машины, где статор имеет 3 провода. Третий провод является дополнительным выводом обмотки. Для подключения в сеть 220 В он не требуется. Поэтому необходимо следовать вышеописанной инструкции по нахождению пары.

После того, как пары проводов найдены, необходимо соединить 1 провод от статера и 1 провод от щеток ротера вместе. Оставшиеся провода – с вилкой. При включении двигатель будет вращаться в определенную сторону. При замене контакта 1 провода от статера с проводом от щетки ротера направление движения двигателя изменится.

Такое устройство имеют современные электродвигатели, в том числе и итальянский электродвигатель от стиральной машины. Однако устройство двигателя старой стиральной машины несколько иное. В нем отсутствует большое количество проводов, но и определить их не так просто.

Как подключить электродвигатель от старой стиральной машины?

Устройство старого двигателя схоже с современными моделями, и для работы понадобятся все те же 4 провода. Как и в первом случае, для нахождения пары необходим тестер. Прикладывая поочередно его щупы к проводам, пара будет быстро найдена.

Найдя пары, необходимо установить пусковую обмотку и рабочую обмотку.

• Пусковая обмотка необходима для создания начального магнитного поля или так называемого крутящего момента.
• Рабочая обмотка создает постоянное магнитное поле.

Определить пусковую обмотку просто. На паре проводов, отвечающих за нее, сопротивление будет больше, чем на рабочей паре.

Далее происходит подключение проводов к сети 220 В и замыкание пусковой обмотки на рабочей. Для этого провода рабочей обмотки, как и в варианте с новыми стиральными машинами, запитываются от сети при помощи вилки и розетки. Один провод пусковой обмотки изолируется с одним из проводов рабочей обмотки. Второй провод также запитывается от розетки. Предусматривается и выключатель, который устанавливается в месте, где провод от рабочей обмотки идет к сети.

Если возникает надобность изменить направление вращение двигателя, то необходимо всего лишь поменять местами провода пусковой обмотки.

Как следует из вышеописанного, принцип подключения электродвигателя при помощи 4 проводов схож на всех моделях. Сложностей с примитивным подключением для работы двигателя в одном направлении не возникнет ни у кого, так как для этого нужны знания физики 8 класса. Но для более комфортной работы с устройством возможность переключать направление вращения двигателя по ходу работы является незаменимой. По этой причине рекомендуется установить дополнительный тумблер, переключающий полярности пусковой обмотки.

Для лучшего понимания всех этапов подключения можно посмотреть это видео, наглядно показывающее подключение электродвигателя от стиральной машины-автомат.
