Для чего нужны подземные горизонтальные дренажные емкости и их виды

Разновидности дренажных колодцев по выполняемым функциям

При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.

  1. Смотровые колодцы
    имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
  2. Накопительные емкости
    предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
  3. Накопительные резервуары
    соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
  4. В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители
    , которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
  5. В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы
    . Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
  6. Ливневые колодцы
    применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.

Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.

Как происходить фильтрация стоков?

Сточные воды, попадая в систему канализации, а затем в септик, проходят несколько этапов фильтрации:

  • стоки попадают в первый отдел септика, где отстаивается жидкость. Этот отдел оснащен специальной мембраной, которая не пропускает внутрь газы и пену;
  • под давлением новых стоков очищенная жидкость поступает в следующий отдел септика, где под действием специальных веществ расщепляются примеси. Эти примеси, реагируя с химическими веществами, переходят в взвешенное состояние;
  • в последнем отделе септика взвешенные примеси выпадают в осадок, а очищенная жидкость перетекает в распределительный колодец, а дальше в дрены.

Особую роль в процессе очистки стоков играют анаэробные бактерии, о которых говорилось выше. Они вводятся в септик в составе специальных средств и обеспечивают высокий уровень очистки. Кроме того, эти бактерии выполняют и защитную функцию, оберегая систему от заиливания.

Обратите внимание, что септик далеко не всегда может полностью расщепить все примеси – некоторые из них накапливаются в нем, понижая эффективность его работы. Для очистки септика он должен иметь люк, через который и удаляются остатки примесей с помощью ассенизаторской машины

О наличии подъезда к септику тоже нужно подумать заранее, еще при выборе его места расположения.

Для нормальной работы септика нужно свести к минимуму попадание в него дождевой воды, нерастворимых примесей, токсических веществ, в том числе и хлора. Все они могут значительно повлиять на работу септика, сократив срок его службы.

Как правильно сделать дренажную систему канализации?

Дренажная система представляет собой систему перфорированных труб, которые также называют дренами, работающих как одно целое с системой канализации дома и септиком. От расположения последних напрямую зависит глубина установки труб. Канализационная труба должна устанавливаться на глубине 0,45-0,65 м под углом 2-3°. Бак септика монтируется на глубине 1,25-2 м, но не глубже. При расположении бака на большей глубине возникают трудности с процессом доочистки стоков анаэробными бактериями.

Перфорированные трубы системы дренажа должны иметь диаметр 0,11 м. Диаметр сливных отверстий, расположенных вдоль труб, зависит от их места расположения: в верхней части труб отверстия меньше по диаметру, а в нижней больше. Это делается для того, чтобы стоки равномерно распределялись по площади. В начале системы их количество больше, а диаметр отверстий меньше, что не дает стокам вытекать сразу. Чем дальше расположены отверстия от распределительного колодца, тем больше их диаметр, в конце труб отверстия делаются внизу.

Для правильного обустройства дренажа нужно использовать несколько несложных правил:

  • длина каждой из дренажных труб не должна быть больше 25 м, начиная от распределительного колодца и до места установки вентиляционных грибков;
  • расстояние между соседними дренами должно быть минимум 1,5 м;
  • установка дренажных труб проводится на глубине 1,5 м;
  • траншея, в которой размещается труба, по ширине должна быть не меньше 0,5 м, оптимальная ее ширина – 1 м.

Устройство поля фильтрации

Параметры поля фильтрации определяются типом грунта и его способностью к самоочищению.

Для обустройства такого поля следует соблюдать следующую последовательность работ:

  • на дно выкопанной траншеи насыпается слой очищенного песка толщиной приблизительно 10 см;
  • на песчаную подушку сверху засыпается щебень с фракцией порядка 20-40 мм. Толщина щебневого слоя 35 см;
  • на слой щебня укладывается дрена и сверху снова засыпается щебнем на высоту 10 см. На щебень настилается геотекстильная пленка, защищающая систему от заиливания;
  • сверху укладывается слой грунта.

При проведении вышеуказанных работ нужно помнить о некоторых нюансах:

  • дренажная система должна находиться на глубине 0,35-1,6 м. При меньшей глубине она может промерзать зимой, что потребует монтажа дополнительного утеплительного слоя;
  • трубы системы должны иметь наклон 1,5°;
  • чтобы избежать загрязнения воды в скважинах или колодцах, расстояние между ними и полем фильтрации должно быть более 30 м;
  • на поле фильтрации или около него нельзя высаживать деревья;
  • участки с дренажной системой не должны находится под дорогами, предназначенными для проезда транспорта;
  • если почва плохо впитывает влагу (например, глинистая почва) в траншее ее нужно заменить грунтом на глубину минимум 0,7 м;
  • дренажная система должна иметь вентиляцию в виде вентиляционных труб высотой не меньше 0,5 м. Сверху эти трубы накрываются козырьками для защиты от попадания внутрь пыли и мусора. Воздух, попадающий в систему через вентиляционные трубы, позволяет производить очистку стоков анаэробными бактериями, в результате чего стоки очищаются на 95-98%.

Важно помнить! Дренажная система в процессе эксплуатации требует периодического обслуживания, которое заключается в замене песчано-щебневой подушки на новую, а также замене слоя грунта под ней. Такое обслуживание должно проводится раз в 6-10 лет, что зависит от загруженности системы

Преимущества наличия подземного резервуара с водой

Самое важное из них – сохранение нужного объема запаса воды на месте, благодаря чему в случае возникновения пожара не нужно будет тратить драгоценные минуты на ее доставку на объект. Поэтому при выборе емкости и места для ее установки учитываются следующие факты:

  1. Нужный объем воды, необходимый, чтобы потушить пожар самой сложной категории. Именно по этому показателю определяется размер будущего изделия.
  2. Вид материала изготовления.
  3. Наличие подъездных путей.
  4. Размещение емкости так, чтобы она находилась на одинаковом расстоянии от всех точек объекта.
  5. Отсутствие помех для проезда пожарных автомобилей в любой сезон.
  6. Возможность присоединить к резервуару водопровод (если таковой имеется), чтобы восполнить запасы воды.
  7. Как быстро можно заполнить резервуар и способы ускорения данного процесса.

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы
состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

  • основного лотка с патрубками;
  • шахты, которая может представлять собой гофрированную или гладкую трубу;
  • двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
  • горловины;
  • пластиковой крышки;
  • удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости
более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.

Устанавливаем сами

Каждый домовладелец выбирает наиболее подходящую из систем дренажа, основываясь на индивидуальных особенностях собственного участка. Сложные системы применяются при промышленном строительстве, а вот на дачном или приусадебном участке самым приемлемым становится горизонтальный дренаж. Будет ли он открытого или закрытого типа, зависит от места и задач, рельефа и общей дизайнерской композиции, и от уровня залегания грунтовых вод.

Потому, если нужен дренаж на участке для отвода вод от стен дома, любого другого сооружения, для удаления избытка влаги в саду и на огороде, для сохранения пешеходных дорожек и т.п., лучше всего подходит горизонтальная дренажная система закрытая, отличающаяся простотой монтажа, несложными земляными работами. После разработки плана расположения системы на участке, проводят выкапывание канавки. Размеры глубины и ширины канавки зависит от диаметра дренажной трубы в зависимости от интенсивности водоотвода. Затем в желоб укладываются дрены из специальных перфорированных труб, которые желательно обернуть геотекстилем, — он лучше предохранит от заиливания. Важным условием является расчет наклона канавки, поскольку движение отведенных вод происходит самотеком. Несложно, надежно, необходимо.

Глубинный вид

Трубы и дренажный колодец глубинной системы.

Основная задача, которую решает глубинный дренаж – понижение уровня грунтовых вод. В результате такая мера помогает (наряду с гидроизоляционными мероприятиями) защитить фундамент и различные подземные сооружения от разрушений, коррозии и т.д.

Вода в подвале – результат отсутствия дренажа.

Кроме того, глубинная дренажная система не дает корням деревьев и других культурных растений перегнивать.

Хороший фруктовый сад – что может быть лучше?

Когда стоит устраивать такую дренажную систему?

  1. Грунтовые воды ближе полутора метров от поверхности почвы.
  2. На участке застаивается вода.
  3. Землевладение находится в низине и на него стекает вода от соседей.
  4. Есть подпорные стены (под водоемы и т.п.).

Уровень грунтовых вод можно определить по расстоянию до зеркала воды в ближайшем колодце.

Большинство экспертов считает, что практически вся средняя полоса России нуждается в глубинной дренажной системе за исключением участков, находящихся на возвышенностях.

Дренажные перфорированные трубы укладывают по всему периметру участка в специально вырытые траншеи. Трубы кладут на подсыпку из щебня и песка, заворачивают в геотекстиль, сверху присыпают обычным грунтом. Последний слой – дёрн.

Укладка дренажной трубы.

Обычно кладут одну трубу по центру участка, а к ней подводят под углом несколько труб с каждой стороны, получая своеобразную «ёлочку». Центральная труба находится ниже боковых. Уклон в сторону движения воды должен быть не меньше 1 см на 5 м.

Схема прокладки труб напоминает «ёлочку».

Далее центральная труба направляется (под уклоном) к коллектору. Коллектор сделан из железобетонных колец или гофрированной трубы большого диаметра из ПВХ, ПНД или других полимеров.

Из коллектора жидкость перекачивается насосом за пределы участка (сбрасывать грязную воду в водоемы запрещено законом).

Коллектор с дренажной водой.

Инструкция по расчету глубинной дренажной системы достаточно сложна. Эту работу лучше доверить специалистам, так как даже небольшая ошибка может привести к гибели растений и прочим неприятным последствиям.

Комплектация продукции дренажных емкостей и резервуаров

Мы не только производим подземные резервуары, но и комплектуем всеми необходимыми метизами.

Проектирование подземного дренажного резервуара(бака)

Они структурно приварены к полым сосудам при давлениях до 0,07 МПа и объемах до 200 м3 для создания двух люков металлических цилиндров и состава для обслуживания на конических основаниях на верхней стороне рукава. Один для разгрузки хранящегося продукта, а второй — продукт, полученный во время технического осмотра, дренажа технического обслуживания и ремонта (очистки, промывки, промывки), хранится с помощью полупогружного насоса.

Предназначение резервуаров дренажных подземных.

Предназначен для приема, хранения и дозирования нефтепродуктов с плотностью до 1300 кг / м³, а также для слива легких и темных нефтепродуктов, нефти, масел, конденсата (включая воду) из технических трубопроводов и аппаратов на нефтехимических предприятиях. Плотность осушенной жидкости — не более 1000 кг / м³

Доставка нефтяного и технологического, емкостного оборудования для дренажных работ

Доставка нефтяных резервуаров дренажных подземных, заказанного у специалистов ООО НПК «ТехПодполимер», осуществляется транспортными компаниями, которые зарекомендовали себя на рынке грузоперевозок страны. Покупая оборудование у специалистов Tehvodpolymer, вы можете быть уверены не только в его высоком качестве, но и в соблюдении сроков доставки и безопасности товаров на протяжении всей транспортировки.

Технологические трубопроводы подземных дренажных резервуаров

Для надежного и безопасного использования оборудования в емкостях резервуаров дренажных подземных предусмотрены сопла и фитинги для установки приборов и другого технологического оборудования, например, термометра, манометра, устройства для определения количества продукта (уровнемеры), термоэлектрический преобразователь, устройства для автоматического выключения или откачки продукта, системы сигнализации, запорные и регулирующие клапаны.

Необходимым оборудованием для осушения и наполнения являются насосы и насосные агрегаты различных типов и типов, которые облегчают технологические процессы. Насосы изготавливаются во взрывозащищенном и коррозионно-стойком исполнении с двойным уплотнением для снижения риска возгорания и воздействия рабочей среды.

Чтобы узнать стоимость подземного дренажного резервуара, вы можете:

свяжитесь с нашими специалистами по телефону на веб-сайте.

отправлять технические требования (условия эксплуатации, рабочие параметры) или заполненный вопросник по эл.почте.

используйте форму «Запрос цены»

Самарский ТехВодПолимер предлагает полную поставку вашего оснащения нашей продукции. Мы проводим инженерные изыскания, проектирование объектов, доставку металлоконструкций собственного производства, установку ПДР.

Многие промышленные компании, такие как химические, нефтяные и газовые, используют подземные дренажные резервуары (ПДР). Эти резервуары служат инструментом для слива и хранения технологических жидкостей для дальнейшего использования в процессе или обработке. Зачем мне нужен подземный дренажный бассейн?

Подземный дренажный резервуар представляет собой полностью закрытое уплотнение, состоящее из конического дна и двух люков, предназначенных для обеспечения резервуара средой через полупогружной насос.

Дренаж Подземные резервуары для хранения и разгрузки:

  1. Нефть;
  2. Нефтепродукты
  3. Конденсат;
  4. Техническая вода.
  5. Работа дренажного подземного хранилища направлена на:
  6. Ведение заказа в области производства;
  7. Соблюдать экологические стандарты
  8. Повышение рентабельности дренажной системы;
  9. Сократите расходы на ликвидацию чрезвычайных ситуаций.
Каковы подземные дренажные резервуары и их типы?

Многие промышленные компании, такие как химические, нефтяные и газовые, используют ПДР. Эти резервуары служат инструментом для слива и хранения тех-их жидкостей для дальнейшего использования в процессе или обработке.

Подземные дренажные емкости
применяются для временного хранения и сбора нефтепродуктов на предприятиях нефтегазовой и коксохимической отраслях, в качестве резервуара для слива топлива из технологических систем, для хранения газового конденсата, для слива остатков различных агрессивных жидкостей (нефти, масла, дизельного топлива, трансформаторного масла, бензина, щелочей, кислот, сточных вод и т.п.). Следует отметить, что они не используются для слива сжиженных углеводородных газов СУГ.

Поле аэрации

Для их закладки роются траншеи. Дно засыпается песком вперемежку с гравием, сверху – щебень мелкой и средней фракции. На эту «подушку» укладывается трубы с перфорацией по всей длине. Каждая из них оборудуется вентиляционным выводом. При большой длине магистрали – через каждые 5 м.

Для предотвращения «заиливания» трубы рекомендуются обернуть геотекстилем. Стоки очищаются уложенным под ними фильтрующим слоем.

  • Делать дренаж для септика таким способом следует в период межсезонья.
  • Необходимо исключить вероятность повреждения магистралей корнями растений и подвижками почвы.
  • Целесообразно делать такой дренаж на супесях, песчаниках, суглинках.
  • Фильтрующий слой должен быть ниже глубины промерзания почвы.
  • Диаметр, длина труб дренажа для септика, а также их расположение на участке выбираются исходя из интенсивности пользования системой канализации и характеристик почвы.
  • Расстояние между ними и первым водоносным подпочвенным слоем не должно быть менее 1 м.
  • Делая своими руками, необходимо выдержать одинаковый уклон траншей, чтобы жидкость растекалась равномерно по всем каналам.

У рассмотренных способов есть один общий недостаток – они не гарантируют 100% очистки стоков. Следовательно, пониженное качество дренажа для септика вызывает определенные сложности при монтаже всей системы, так как существует вероятность загрязнения близлежащих водоемов, попадания недоочищенной жидкости в подземные пласты воды, откуда, в основном, и производится ее забор для обеспечения всех потребностей, в том числе, для питья и приготовления пищи. Другими словами, это может привести к нарушению экологической обстановки.

С целью повышения качества поступающей в грунт воды организуется дополнительная ее «обработка». В последнее время все чаще можно услышать о таком способе.

Дренажные тоннели

Часто используют и другой термин – блоки. Различие только в размерах. Такие изделия представляют собой конструкцию, которая заменяет собой фильтрационное поле. В продаже имеется большой выбор различных моделей по вполне приемлемой ц

Сделать дренаж для септика намного проще. Значительно снижается объем земляных работ и необходимых материалов (гравий, песок, щебень, трубы).

  • Прочность конструкции. Над такими изделиями можно обустроить стоянку для автомобиля, беседку или что-то еще.
  • При устройстве дренажа септика своими руками получается значительная экономия полезной площади на участке.
  • Высокая «производительность» и повышенное качество доочистки.
  • Обслуживание производится крайне редко.
  • При необходимости возможна сборка отдельных элементов (тоннелей) в единую систему дренажа.

Вся изложенная информация – общего характера. Прежде чем решать, как сделать дренаж для септика, необходимо проанализировать все особенности как самого участка, так и его расположения относительно других объектов.

Конструктивные особенности

Типовая дренажная емкость – это цилиндрический резервуар со сферическими или конусообразными торцевыми частями. Ее конструкция включает такие элементы:

  • металлический (обычно стальной), пластиковый или композитный корпус;
  • опоры для установки в горизонтальном или вертикальном положении;
  • 2 горловицы с люками: первая (рабочая) – для подачи и откачки жидкости, вторая (смотровая) – для проведения необходимых работ, в т.ч. профилактических и очистных мероприятий;
  • электронасос;
  • лесница для проникновения внутрь.
  • контролирующие приборы и необходимые комплектующие детали.

Емкость комплектуется патрубками и штуцерами для присоединения подающей трубы, установки приборов, подключения вентиляционной системы; защитными и аварийными клапанами; вентилями. В качестве контролирующих приборов используются: уровнемер, термометр, манометр. Емкости могут комплектоваться нагревательными устройствами для исключения замерзания жидкости. Обязательно предусматривается отверстие для аварийного сброса жидкости с запорной арматурой, а также клапанами для сброса выделяющегося газа.

Для наружных резервуаров необходимо предусмотреть защиту от прямых солнечных лучей и осадков.

Устройство и особенности монтажа

Установить пластиковый дренажный колодец на участке можно без специалистов. Для монтажа вам понадобятся 1-2 помощника в основном для отпускания емкости на дно. Но перед этим необходимо произвести подготовительные работы.

С монолитным изделием все проще, оно уже практически готово к монтажу. Разборную готовую продукцию нужно собрать согласно инструкции. А если вы решили сделать резервуар из трубы большого диаметра, то сначала ее нужно обрезать по необходимой длине.

В готовых изделиях отверстия для труб чаще уже есть, а в самодельном – их предварительно вырезают в соответствии с диаметром дрен. В отверстия вставляют резиновые уплотнители и пластиковые муфты. Все уплотнители смазываются герметиком для предотвращения протечек.

Какой вред организму несет железистая вода? Узнайте как правильно ее.

Твердотопливный котел длительного горения: возможно ли ? Виды котлов и инструкция по монтажу.

Какие требования предъявляются к дымоходу для газового котла? Нормы и требования.

После этого приступают к рытью и подготовке котлована с учетом нескольких параметров:

  1. Глубина
    должна быть такой, чтобы места вхождения труб проходили ниже точки промерзания почвы, а дно емкости минимум на полметра выше уровня грунтовых вод.
  2. Также нужно учесть, что на дне котлована будет засыпана подушка из щебня
    высотой в 15-20 см.
  3. Ширина котлована
    – на 40-60 см больше диаметра емкости.
  4. Люк
    после должен будет на 10-15 см возвышаться над поверхностью земли.

После того как котлован вырыт, его дно выравнивают, а потом засыпают и выравнивают подушку из щебня.

Если для местности характерен сезонный подъем грунтовых вод, то дополнительно на дно нужно залить цементное основание.

После застывания цемента можно производить установку:

  1. Резервуар отпускают на дно.
  2. Проверяют при помощи уровня, ровно ли стоит емкость.
  3. Подсоединяют трубы для дренажного колодца к патрубкам. Обязательно обрабатывают все соединения герметиком.
  4. Производят обратную засыпку резервуара песчано-гравийной смесью. Делают это послойно, каждый слой тщательно трамбуют.
  5. Устанавливают пластиковую крышку (люк).

На этом монтаж окончен.
Если необходимо, в коллектор отпускают дренажный насос.

Видео монтажа колодца Wavin Tegra 1000:

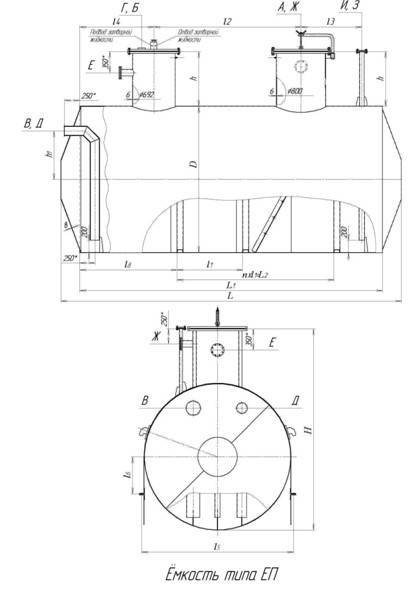

Емкости ЕП используются на предприятиях химической, нефтехимической, газовой и др. промышленностей для сбора, временного хранения и/или аварийного слива жидкостей и различных газообразных сред из технологических систем, трубопроводов, дренажных систем и т.д.

Дренажные емкости могут эксплуатироваться с маслами, кислотами, щелочами, нефтепродуктами, газовым конденсатом и другими средами, которые отвечают следующим требованиям:
