Общие принципы подключения термостата
Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.
В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.
Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.
На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства
Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.
Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.
Подключение механического термостата
Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.
При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.
Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO
Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.
При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов
Монтаж электронного терморегулятора
Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.
Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.
Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования
Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.
Как подключить беспроводной термостат?
Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.
Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.
Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата
Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.
Основные типы и особенности терморегуляторов
По технологии передачи сигнала с датчика комнатной температуры на управляющий блок рассматриваемые терморегуляторы бывают проводными и беспроводными. В первом случае термостат с газовым котлом соединяется прокладываемыми по всему коттеджу проводами. Второй вариант – это отдельный модуль рядом с водонагревателем и термодатчики в комнатах дома, передающие информацию на прибор управления по радиоканалу.

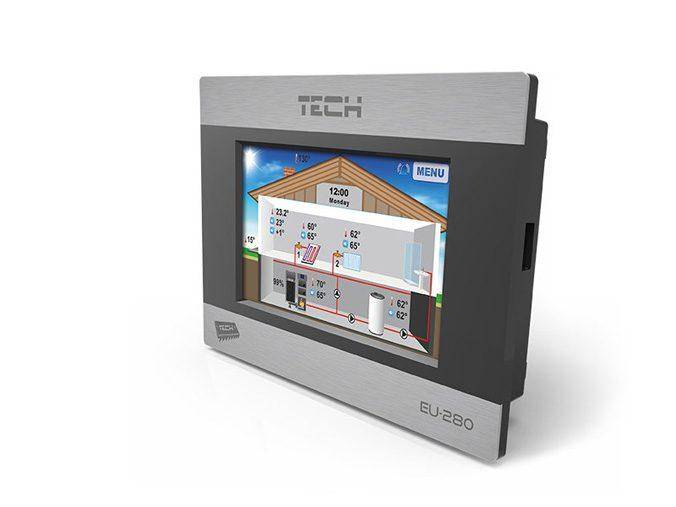

Модель с RS-связью TECH ST-280, цена около 12000 рублей
По функционалу термостат может быть:
Простой (механический) – рассчитан лишь на поддержку заданной комнатной температуры.
Программируемый – позволяет настраивать режимы для разного времени суток и каждого дня в неделе.
С дополнительным сенсором влажности.
Механический вариант Baxi RAA20 от SIEMENS, цена около 2600 рублей
Выбор конкретной модели зависит от конфигурации отопительной системы и пожеланий хозяина дома по уровню контроля микроклимата в жилище. Но чем больше в приборе функций и возможностей, тем он дороже. Часто выгодней всего бывает выбрать самый простой, надежный и недорогой вариант.

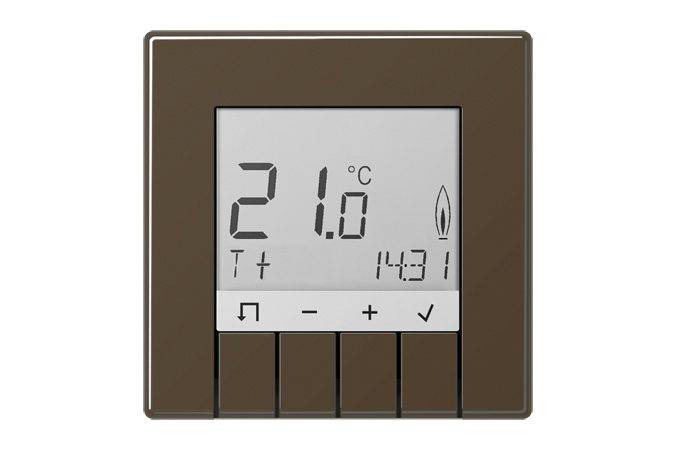

Программируемый вариант Jung TRUDME231AT, цена около 30000 рублей
Подключение термостата теплого пола на газовый котел
Зачастую потребители задаются вопросом, а можно ли использовать стандартный терморегулятор от теплых полов на 220В для работы с газовым котлом?
Вдруг вы не нашли специальный термостат с сухими контактами, а модель от теплых полов у вас уже есть в наличии. Такое подключение возможно.
Однако для этого вам понадобится “развязать” напряжение 220V. В большинстве термостатов теплых полов оно приходит на клеммы питания и далее снимается с клемм, отходящих на кабель обогрева. А как говорилось выше, при работе с газовым котлом используются “сухие контакты”, по которым передаются импульсы низкого напряжения.
Если вы напрямую подключите сюда кабель с платы управления котла, то спровоцируете короткое замыкание и выведете из строя свой котел.

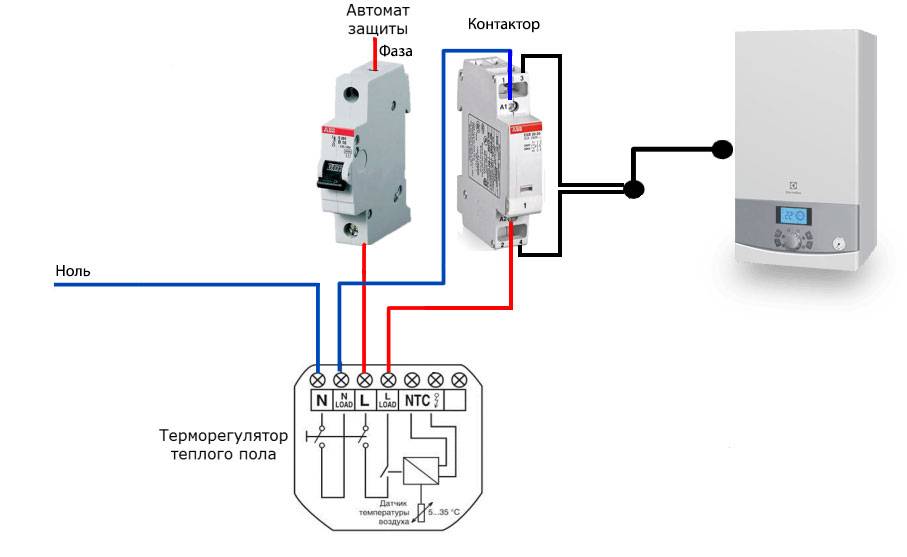

Для безопасного подключения в схему придется добавить промежуточное реле или дополнительный контактор с нормально открытыми контактами.
С клемм термостата вместо кабеля теплого пола подаете напряжение 220В на катушку реле (контактора), а уже через его нормально открытые контакты (1-2 или 3-4), подключаете провода на газовый котел.
Принцип работы здесь такой же, как был рассмотрен ранее. Однако имейте в виду следующую особенность.
Так как это термостат все-таки для теплых полов, то скорее всего он будет работать по схеме: датчик воздуха + датчик пола. А значит потребует от вас установки и выставления ограничения температуры по датчику пола, которого у вас не будет.
Поэтому в настройках придется отвязать датчик пола и оставить в работе только датчик воздуха. Как это сделать, подробно читайте в инструкции к своей модели. У разных девайсов могут быть отличия.

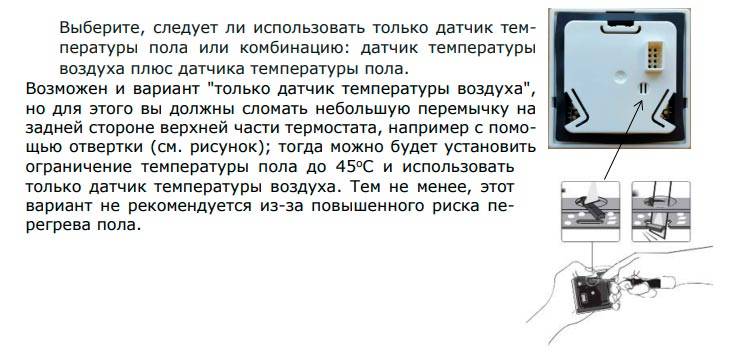

Например, у Devi Touch для этого приходится ломать на задней стороне специальную перемычку.
Дабы не иметь всех этих сложностей и проблем, лучше все-таки изначально выбирать правильную модель терморегулятора.
Основные виды термостатов
Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.
Механические модели отличаются простотой и надежностью.
Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.
Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.
Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:
- Контроль контура горячего водоснабжения;
- Работа по программе;
- Работа с теплыми полами;
- Отображение даты и времени;
- Дневной и ночной режимы работы отопления;
- Ночная подсветка и многое другое.
Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.
Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.
Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.
Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.
Терморегулятор беспроводной для газового котла
Беспроводные программаторы облегчат управление теплотехническими приборами, расположенными в труднодоступных местах. Вам не придется тянуть груду проводов к удобному для Вас месту расположения термодатчика. Беспроводной терморегулятор котла состоит из двух модулей, работающие по радиоканалу.
Беспроводной комнатный термостат незаменим, когда вся отделка в помещении уже завершена и нет возможности прокладывать кабель от термостата к котлу отопления или «гребенке» управления теплым полом.
В этом случае беспроводной терморегулятор устанавливается в помещении, температурой которого необходимо управлять, а приемник, как правило, размещается в непосредственной близости от котла отопления (газового или электрического), термоэлектрического привода, клапана или других устройств регулирования системы отопления.
Передача команд управления между термостатом и приемником осуществляется по радиочастотному каналу на частоте 433,92 МГц или 868 МГц. Благодаря индивидуальному кодированию сигнала в каждой паре термостат — приемник, обеспечивается надежная помехоустойчивая связь.
Питается терморегулятор от 2-х батарей АА. Срок службы одного комплекта батарей около 12 месяцев, в зависимости от дальности связи и наличия препятствий между термостатом и приемником. Приемник питается от сети 220 В и имеет мощные коммутирующие контакты реле, рассчитанные на нагрузку до 3000 Вт (в зависимости от модели).
- Устройства этого типа состоят из двух элементов:
- Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
- Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.
«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).
Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.
Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.
Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.
Преимущества беспроводных терморегуляторов
Комнатный термостат в схеме газового котла точно регулирует температуру и снижает энергопотребление. Кроме того, он работает в автоматическом режиме – нет необходимости в ручных настройках.
- Использование программатора избавляет пользователя от проблем с поддержанием микроклимата в доме или квартире, открывая следующие возможности:
- Точная и быстрая регулировка температуры. Точность выставки составляет 0,3 градуса.
- Режимы день-ночь, функции задания температур по временным интервалам на несколько суток вперед.
- Подключение GSM-модуля или системы управления через Wi-Fi еще больше снижает необходимость участия человека в управлении котлом.
- Регулирование температуры воздуха в разных комнатах.
- Экономичность работы газового оборудования. Термостат стоит денег, но окупается за счет снижения общих расходов на отопление, включая электроэнергию, на 20-25%. Дело в том, что при отключении котла автоматика отключает насос, являющийся ее потребителем.
Окупаемость достигается уже за два сезона эксплуатации. Сокращение числа пусков/отключений приводит к экономии ресурса газового котла, стоимость которого превышает цену дополнительного оборудования. Программируемые устройства регулируют порог срабатывания температурного сенсора.
И использование изменяет время задержки включения/отключения газового котла, что минимизирует вероятность срабатывания автоматики при кратковременных колебаниях температуры, например, из-за сквозняка.
Современный беспроводной термостат с эргономичным дизайном, он легко вписывается в любой дизайн интерьера. Для монтажа не требуется прокладки проводки, что удобно при проектировании системы в старых домах.
Как приобрести датчик температуры для котла отопления: обзор рынка
| Бренд/Модель | Минимальный шаг срабатывания, °C | Комментарии | |||
 | Salus/ Controls RT100 | 5-30 | 0,5 | 880-980 | Простейшая модель, без экрана. Подходит для регулировки теплых полов. |
 | Thermoval/ RTE-E-3502 | 5-30 | 0,5 | 1050-1200 | Защита от внешних воздействий по стандарту IP30. |
 | Thermix/ РТ001Н16М | 10-40 | — | 1900-2050 | Механическое управление. |
 | Salus/ Controls T105 | 7-30 | 0,4 | 2050-2200 | Программируемый регулятор. Монохромный дисплей с подсветкой. |
 | Poer/ PTC10 | 7-32 | 0,5 | 2100-2250 | Возможность подключения к сети Интернет с помощью дополнительного комплекта оборудования. Беспроводное соединение приемника и термостата. Более 20 программ. |
 | Salus Controls 091FL | 5-30 | 0,5 | 2180-2300 | Пользовательские программы, система защиты от замерзания. |
 | Grand Meyer/ PST-2 | 5-35 | — | 3400-3600 | Скрытый монтаж, программируемый регулятор. |
 | Warmehaus/ Touchscreen | 5-35 | — | 7300-7950 | Сенсорный монохромный экран. |
 | Salus/ Controls iT500 | 5-35 | 1 | 10800-11300 | Пульт дистанционного управления, сенсорный экран, подключение к Интернету. |
Основные типы и особенности терморегуляторов
По технологии передачи сигнала с датчика комнатной температуры на управляющий блок рассматриваемые терморегуляторы бывают проводными и беспроводными. В первом случае термостат с газовым котлом соединяется прокладываемыми по всему коттеджу проводами. Второй вариант – это отдельный модуль рядом с водонагревателем и термодатчики в комнатах дома, передающие информацию на прибор управления по радиоканалу.
Модель с RS-связью TECH ST-280, цена около 12000 рублей
По функционалу термостат может быть:
Простой (механический) – рассчитан лишь на поддержку заданной комнатной температуры.
Программируемый – позволяет настраивать режимы для разного времени суток и каждого дня в неделе.
С дополнительным сенсором влажности.
Механический вариант Baxi RAA20 от SIEMENS, цена около 2600 рублей
Выбор конкретной модели зависит от конфигурации отопительной системы и пожеланий хозяина дома по уровню контроля микроклимата в жилище. Но чем больше в приборе функций и возможностей, тем он дороже. Часто выгодней всего бывает выбрать самый простой, надежный и недорогой вариант.
Программируемый вариант Jung TRUDME231AT, цена около 30000 рублей
Подключение температурного датчика для котла
Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.
Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы
Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги
Подключение наружного датчика
Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:
- необходимо исключить попадание прямых солнечных лучей на его поверхность,
- поверхность контакта стены должна быть неметаллической,
- прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
- высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
- необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.
Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.
При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой
После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.
Подключение комнатного датчика
Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:
отсутствие поблизости источников тепла или холода,
постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений),
высота от пола должна составлять 1,2-1,5 м,
при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п.. Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла
Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи
Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.
Подключение датчика для газового котла
Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.
Подключение водяного термодатчика
Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.
Механический или электронный термостат
Кстати, для газового котла можно использовать и другой простейший тип регулятора, на который даже не придется подавать напряжение 220В. Например, механический термостат Termec Emmeti или другие подобные модели.
Вот «обычная» схема подключения Termec.
Вам же нужно задействовать только нормально замкнутые контакты 1 и 3, полностью исключив переменку 220В (L и N).
Встроенный датчик при изменении температуры в комнате будет замыкать и размыкать внутренний контакт. Никакого питания ему не нужно. При этом вся логика работы отопления аналогична рассмотренной ранее.
Только не забывайте, что практически у всех механических моделей очень большой гистерезис. Комфортную температуру в помещениях с их помощью не создашь.
Поэтому по возможности выбирайте электронные девайсы с подключением по WiFi. Благо в наше время у китайцев можно найти очень достойные и недорогие варианты.
Например, такие как этот (тысячи довольных покупателей и положительных отзывов).
Подробнее
В некоторых моделях есть контакты, обозначенные как NO (нормально открытые), NC (нормально замкнутые) и COM (общий). Кто-то советует подключать через них, а именно через NC и COM.
Однако будьте осторожны, термостат термостату рознь и всегда изучайте инструкцию. Через них может также подаваться переменное напряжения 220V, и вы тем самым запустите фазу на плату управление куда не нужно.
Вот яркий пример таких многофункциональных регуляторов Fluoreon и Beok.
На многофункциональных устройствах, температура в комнате также определяется при помощи встроенного температурного датчика.
Однако у них на корпусе есть клеммы для подключения и внешнего (Sensor). Он чаще всего используется для теплых полов.
Битермический теплообменник:
Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.
Какую температуру выставлять?
Логика работы здесь следующая. В заводских настройках котел греет воду по температуре теплоносителя.
Устанавливая выносной термостат, мы тем самым даем ему команду, греть воду не так как хочется котлу, а согласно настройкам терморегулятора, т.е. на определенную температуру в том или ином помещении.
При нормальном утеплении дома и минимальных теплопотерях, газовый котел с терморегулятором в сутки будет работать всего 3-4 часа.
Если термостат после установки никак не повлиял на время работы котла, то скорее всего на газовом приборе выставлена меньшая температура, чем необходимо. Датчик регулятора просто не успевает прогреться до нужного значения и сработать, в то время как t теплоносителя уже достигла заданного порога.

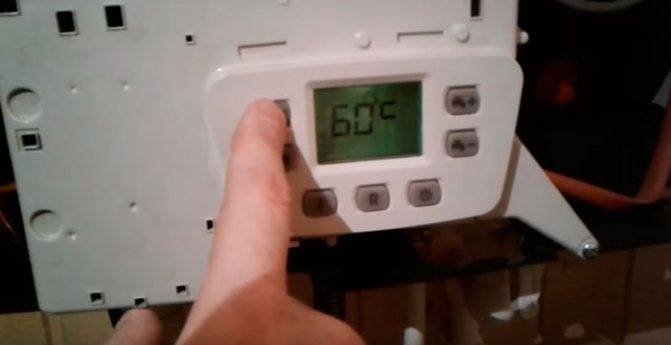

В инструкциях отдельно прописывают минимальную t на котле при использовании внешнего термостата. Как правило, она должна быть не меньше 65 градусов.
Изначально на отопительном приборе рекомендуют выставлять расчетную температуру, которая полностью покрывает теплопотери здания. Когда эти теплопотери не известны, для стандартной системы отопления берут значения от 60 до 70С.
Если вы проживаете в относительно теплом климате, и зимой температуру в батареях не поднимаете выше 45С, для работы с термостатом ее все равно придется увеличить.
Некоторые задаются вопросом, а какой тогда смысл в установке регулятора и как это приводит к экономии?
Из-за того, что температура получится больше, ничего страшного нет:
во-первых, котел меньше тактуя, быстрее прогревает систему
во-вторых, при большей температуре теплоносителя тепло в комнатах держится дольше
да и максимальное КПД батарей наблюдается именно при t 65С-70С, а не при +45С
Как подключить комнатный термостат к газовому котлу?
Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.
Схема подключения
В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата
Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе
Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.
В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.
Важно! При подключении термостата выполнение требований производителя котла строго обязательно!
Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.
Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.
Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.
Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.
Материалы и инструменты
Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.
Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.
Выбор места для установки термостата
Перед началом монтажных работ выбирают место установки терморегулятора
Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме
Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.
Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.
Правила установки:
- Высота монтажа не более полутора метров над уровнем пола.
- Не устанавливать на внешнюю, холодную стену дома.
- К прибору должен быть свободный доступ.
- Не вешать вблизи плит, кондиционеров, окон.
- Не допускать попадания прямых солнечных лучей на прибор.
Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений
А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.
До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.
Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.
Виды терморегуляторов
По виду функций их можно разделить на несколько групп:
— с одной функцией (поддержание температуры);
Терморегулятор с одной функцией
— с большим количеством функций ( программируемые).
Программируемый регулятор температуры
По исполнению терморегуляторы делятся на типы: беспроводные и с проводами для связи с котлом. Устанавливают терморегуляторы в удобное место, подключают температурный датчик, соединят с системой управления котла и пользуются.
К комнатным термостатам нужен постоянный приток воздуха для нормальной и правильной работы, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства: светильники, телевизоры, отопительные приборы, находящиеся рядом.
Какой термостат лучше выбрать
Чтобы сделать правильный выбор комнатного регулятора, предлагаем рассмотреть плюсы и минусы двух типов бытовых приборов. Недостатки механических моделей:
- низкая точность поддерживаемой температуры;
- проводное подключение – кабель придется тянуть из котельной в нужную комнату;
- отсутствие различных удобных функций, имеющихся в программаторах.
Явных преимуществ у биметаллических термостатов тоже три:
- невысокая цена и доступность;
- надежность в работе – в простейших моделях нечему ломаться;
- простота управления котлом с помощью одной рукоятки, что актуально для домовладельцев пожилого возраста.
Негативные стороны электронных регуляторов — более высокая цена, не всегда понятный интерфейс и необходимость своевременной замены батареек. У дешевых китайских моделей встречается дополнительная проблема – нарушение связи с релейным блоком при установке управляющей панели за 1—2 перегородками.
Безусловный плюс цифровых терморегуляторов – комфортная эксплуатация. Достаточно один раз заложить недельную и ежедневную программу работы теплогенератора, больше никаких действий не потребуется.
В беспроводных программаторах нужно вовремя менять элементы питания
Типичный набор функций перечислим на примере термостата Baxi Magic Plus:
- диапазон регулирования температуры – 5…35 °С;
- защита от замораживания системы отопления, по умолчанию запускает котел при остывании жилища до +3 градусов;
- ЖК-дисплей с подсветкой, управление – кнопочное;
- сдвиг показаний датчика температуры ±5 °С (пояснение читайте в следующем разделе публикации);
- 2 режима работы – экономичный и комфортный;
- часовой / суточный / недельный программатор.
Зная особенности электронных и механических регуляторов, нетрудно выбрать подходящую модель. Ориентируясь на свой бюджет, в первую очередь рассматривайте надежные изделия европейских, японских и корейских тоже встречаются приличные бренды, но в среднем качество продукции оставляет желать лучшего.
Принципиальные схемы подсоединения
Все способы включения термостата в систему отопления делятся на три варианта подсоединения:
- Непосредственно к котлу.
- К циркуляционному насосу.
- На трубу, подающую теплоноситель в радиатор.
Первые две схемы исключают ухудшение пропускной способности трубопровода отопления. В него никаких дополнительных запоров не помещается, гидравлическое сопротивление всей системы не изменяется. Термостат здесь управляет работой только насоса или котла, с водой он “не соприкасается”.
При установке терморегулятора на батарею или общую трубу с несколькими радиаторами гидравлическое сопротивление, наоборот, повышается. Даже в полностью открытом состоянии клапан термостата немного замедляет движение теплоносителя.
В идеале проект обвязки котла необходимо производить сразу с учетом всех терморегулирующих и иных устройств.
Если система водяного отопления в доме сделана по однотрубной схеме, то от третьего варианта лучше сразу отказаться. При срабатывании термодатчика клапан перекроет сразу всю ветку радиаторов в нескольких комнатах, и тогда о комфорте в дальних от котла помещениях можно сразу забыть.
Подключать термостат на вход радиатора следует через байпас. Так он при срабатывании перенаправит поток теплоносителя в обход батареи. При этом вода будет возвращаться неостывшей обратно в котел. Последний перестанет ее нагревать, снижая тем самым потребление газового топлива или электроэнергии.
Термодатчик необходимо монтировать:
- в месте, куда не попадают прямые солнечные лучи;
- подальше от мостиков холода, сквозняков и поднимающихся потоков тепла от радиаторов;
- так, чтобы он не оказался закрытым декоративными экранами или шторами;
- на высоте от пола в пределах 1,2–1,5 метра.
При неправильной установке сенсора термостат станет выдавать ложные сигналы. Это может привести к перегреву не только воздуха в комнате, но и теплоносителя в системе. А во втором случае недолго и до проблем с котлом.
