Бассейн с подогревом — роскошь и комфорт своими руками

Как сделать нагрев своими руками?

Для самостоятельного изготовления лучше всего использовать одну из наиболее эффективных и экономичных конструкций — дровяную печь со змеевиком. Рассмотрим порядок действий при сборке системы подогрева:

Инструменты и материалы

Для сборки потребуются:

1. Листовая сталь. Понадобится нержавейка толщиной от 2 мм (для топки лучше найти листы от 4 мм).
2. Металлическая труба. Оптимально — нержавейка, но можно использовать медную трубку.
3. Болгарка с отрезным кругом.
4. Сварочный инвертор с электродами.
5. Трубогиб.
6. Измерительные инструменты — линейка, рулетка, угольник.
7. Костюм сварщика, средства защиты глаз, лица, рук.

Перечислен только необходимый минимум, в зависимости от сложности конструкции могут понадобиться другие инструменты.

Процесс изготовления

Сборка печи происходит поэтапно:

1. Изготовление змеевика. Можно сделать плоский вариант, сварив трубу «змейкой», или выполнить фигуру в форме пространственной спирали (пружины). Для этого используют трубогиб, болгарку, сварочный инвертор.
2. Изготовление стенок корпуса. По заранее подготовленной развертке вырезают стенки и сваривают их в нужном порядке.
3. Установка змеевика внутри корпуса, присоединение входного и выходного патрубков.
4. Монтаж дверцы и дымохода. Рекомендуется сделать достаточно высокую трубу, чтобы искры из нее не могли причинить вред.

После завершения сборки проверяют змеевик на герметичность, подключают печь к системе фильтрации и делают пробный запуск системы подогрева.

Тепловые насосные нагреватели.

В тепловых нагревателях для бассейна увеличение температуры производится по принципу «воздух – вода».

Работает схема так:

1. При помощи насосной установки производится водозабор из бассейна.
2. Далее жидкость проходит через систему фильтров.
3. После этого подается в тепловой насос.

Сам тепловой насос представляет собой установку, в которой расположен змеевик с циркулирующей водой из бассейна. Нагрев змеевика производится не с помощью тенов или за счет теплообмена между контурами, а за счет нагретого воздуха. Воздух же в тепловом насосе нагревается за счет спиральных тенов и нагнетается на змеевик при помощи вентиляторной установки. По сути, это змеевик с водой расположенный в мощной тепловой пушке.

Применяют тепловые насосы для нагрева воды в бассейнах в основном в тех случаях, когда установка первых двух вышеописанных типов нагревателей по каким-то причинам невозможна или затруднена.

Прочитав данную статью читатель будет лучше понимать какой вид нагревателя подойдет для установки в конкретный бассейн.

Тепловой насос

Устройства бывают нескольких видов. Могут качать тепло из воды, земли или воздуха. Такие насосы не очень популярны, так как у них довольно большая цена. Цена устройства стартует от 120 000 рублей. Но все же следует рассмотреть преимущества и недостатки такого решения, чтобы понимать, насколько оно актуально в конкретной ситуации.

К преимуществам тепловых насосов отнесем:

• универсальность;
• возможность нагрева больших объемов воды;
• малое энергопотребление, свидетельствующее об экономичности эксплуатации.

Из недостатков стоит отметить высокую стоимость и функционирование исключительно в теплое время года.

Простейший солнечный водонагреватель — инструкция по изготовлению своими руками

Из подручных материалов можно сделать простые солнечные водонагреватели, которые отличаются высокой эффективностью в летний период. Хорошей основой для создания подобных устройств послужат сотовый поликарбонат и пластиковые бутылки.

Из сотового поликарбоната

Сначала из деревянного бруса изготавливают каркас. Затем из медных трубок сваривают змеевик, в котором будет циркулировать вода. На его концах устанавливают штуцеры для подсоединения подающего и отводящего патрубков.

Водонагреватель можно изготовить из сотового поликарбоната.

С одной стороны каркаса крепят фанеру, а поверх нее — утеплитель. После этого змеевик фиксируют к каркасу. Сверху конструкцию прикрывают листом поликарбоната. Готовый коллектор подключают к насосу. Кроме того, выполняют монтаж трубы, отводящей жидкость обратно в бассейн. Затем можно включить и протестировать систему.

Из пластиковых бутылок

Для изготовления прибора лучше подойдут емкости объемом 1,5 л. В дне каждой из них следует просверлить дырку, диаметр которой должен совпадать с горлышком. Затем одну бутылку вставляют в другую, фиксируя между собой просверленной крышкой. Места соединения следует пропаять, что они были герметичными. Таким образом скрепляют 5-6 емкостей подряд.

Нужно сделать не менее 5 таких батарей. Их соединяют между собой шлангом, чтобы получился змеевик. Бутылки выкрашивают в черный цвет. Затем сформированный змеевик помещают в заранее сделанный корпус, в котором проделывают входное и выходное отверстие. Сверху нагреватель прикрывают прозрачным поликарбонатом или стеклом.

Обзор устройств для подогрева воды в бассейне

Тепловой насос

Примерная стоимость такого устройства, достаточного для бассейна на 50 «кубов» – около 100 000 рублей.

Принцип его работы показан на схеме:

Плюсы:

• Монтаж и обслуживание не требуют привлечения специалистов.
• КПД – высокий.
• Эн/потребление – минимальное.
• Компактность оборудования.
• Быстрый нагрев жидкости.
• Надежность.

Минусы:

• Установка только в просторном помещении, так как необходим качественный обдув насоса.
• Высокая цена устройства.

Эл/нагреватель

Прибор проточного типа. Оборудование для бассейна на 45 – 50 м³ стоит примерно 21 890 рублей.

Нагревательный элемент большинства устройств – ТЭН, хотя в отдельных моделях применяются спиральные приборы.

Плюсы:

• Установка может производиться по любой схеме. В случае приобретения дополнительных элементов системы процесс нагрева можно автоматизировать.
• Невысокая стоимость нагревателя.

Минусы:

• Долговечность во многом зависит от качества воды (рекомендовано установить фильтр для бассейна).
• Сложность подключения. Для того чтобы не перегружать линию, такие приборы «разносят» по фазам. Следовательно, придется обеспечить питание 220/3ф.
• Потребляет много л/энергии, поэтому эксплуатация (учитывая действующие тарифы) обходится довольно дорого.
• В плане техники безопасности требует повышенного внимания.

Коллекторы

Плоские

Стоимость панели для бассейна на 30 м³ – около 22 000 рублей (ее площадь – 5 м², без опоры).

Плюсы:

• Монтаж возможен на любой основе.
• Уход практически не требуется.

Минусы:

• Теплопотери – значительные.
• Ремонт – сложный и дорогостоящий.
• Полная зависимость от погоды (естественного освещения).

Вакуумные

Цена комплекта может варьироваться в диапазоне 13 600 – 215 000 рублей. Она зависит от количества трубок (стоимость одной – порядка 890 рублей).

Такие модели коллекторов считаются более удобными в эксплуатации.

Плюсы:

• Теплопотери – незначительные.
• Инертность по отношению к изменениям температуры окружающего воздуха.
• Возможность самостоятельного ремонта.
• Эффективность – высокая. Подогрев воды обеспечивается даже в пасмурную погоду, так как элементы реагируют и на ИФ-излучения.

Минусы:

• Установка производится под определенным углом (не менее 18 – 200).
• Необходимость в регулярной очистке панели (например, от снега).
• Сложность монтажа системы.
• Устройство, при всех равных параметрах, стоит дороже плоского аналога.

Теплообменник

Эти приборы – класса проточных водонагревателей водяного типа. Стоимость начинается от 11 000 рублей.

Для их функционирования необходим теплогенератор, который обеспечивает подачу и циркуляцию (при помощи насоса) горячей воды в 1-м контуре. Это может быть как котел, включенный в систему отопления здания, так и отдельный источник тепловой энергии, работающий только на теплообменник бассейна.

Плюсы:

• Небольшие габариты.
• Простой монтаж и обслуживание.

Минусы:

• Инерционность. Нагрев воды до требуемой температуры производится довольно долго.
• Цена оборудования для подогрева бассейна, учитывая объем резервуара, довольно высокая. Для 50 м³ достигает 45 000 рублей.
• Необходим внешний (работающий) источник тепловой энергии в виде отопительного котла или иной. Это повышает стоимость эксплуатации системы, так как в летнее время теплогенератор придется «гонять» практически вхолостую, лишь для обеспечения подогрева бассейна.

Что учесть при выборе оборудования для подогрева воды:

• Вода в открытом водоеме охлаждается быстрее, чем в закрытом. Поэтому при всех равных параметрах в первом случае мощность оборудования должна быть большей.
• Считается, что температура воды в пределах +24 (±1) ºС для купания является наиболее комфортной.

Нагрев бассейна проточным электрическим нагревателем

Как уже говорилось, нагрев воды бассейна от штатного отопительного котла — наиболее экономичное решение рассматриваемой задачи в индивидуальном доме. Если мощности котла недостаточно, он отсутствует или организовать от него нагрев воды затруднительно (например, нужны слишком длинные трубопроводы), можно прибегнуть к установке проточного электрического нагревателя.

Обычно аппараты такого типа используют в небольших бассейнах Когда объем воды значительный, применение этого способа проблематично. Помимо того что электричество обходится довольно дорого, выделенной для коттеджа мощности может просто не хватить для подогрева большого количества воды. Для сильного водонагревателя нужна отдельная линия питания с автоматикой большего номинала, а чаще всего ему требуется еще и трехфазное питание.

Тем не менее проточный электронагреватель — самое простое средство подогрева воды в бассейне. Его, кстати, можно комбинировать с нагревом от системы отопления (например, используя электричество при заполнении чаши). Аппарат монтируют непосредственно в линии рециркуляции воды. Надо лишь подключить его к электросети и системе управления.

Как и водоводяные теплообменники, электронагреватели для бассейнов должны быть устойчивы к воздействию химических веществ. Поскольку наибольшая нагрузка приходится на тэны (трубчатые электронагревательные элементы), к материалу их корпуса предъявляются самые жесткие требования. Их изготавливают из высоколегированной стали, сплава Incoloy 825 (включает железо, никель, хром, титан, медь, молибден и другие элементы) или титана.

Титановые тэны используют, например, при подогреве соленой воды. Электрический водонагреватель комплектуется регулирующим и защитным термостатами, а также устройством (датчиком давления или потока), отключающим тэны в отсутствие циркуляции воды через аппарат. Управление аппаратом может осуществляться цифровым контроллером, автоматически регулирующим мощность нагрева в зависимости от температуры воды в бассейне.

Для упрощенного выбора электронагревателя приводят такие цифры: в открытом бассейне — 0,5 кВт, в закрытом — 0,3 кВт на каждый кубический метр объема воды.

Как сделать солнечный коллектор для нагрева бассейна своими руками

Несмотря на простоту устройства, гибкий или пирамидальный бытовой коллектор стоит в районе 20 тыс. рублей. Если просчитать отдельно расходы на приобретение комплектующих элементов, то сделать солнечный коллектор для бассейна получится за 6-7 тыс. рублей.

Основные расходы пойдут на покупку шланга. Сначала нужно рассчитать его длину и толщину. Обычно вода в системе бассейна циркулирует со скоростью от 0,4 до 0,7 м/с. При таких параметрах 1 м шланга сечением 25 мм за час жарким солнечным днем способен выдать 3,5 л горячей воды. Взяв этот показатель производительности за основу, рассчитывают общую длину шланга с учетом объема воды в бассейне.

Важно! Расчеты получатся всегда примерные, так как на нагрев воды влияет температура наружного воздуха, интенсивность использования бассейна, наличие укрытия чаши и другие нюансы.

Проще всего собрать для бассейна солнечный коллектор из ПНД труб черного цвета. Оптимально отдать предпочтение пирамидальной конструкции открытого типа. Трубу покупают именно черного цвета, чтобы лучше притягивалась солнечная энергия. Светлые оттенки отражают солнечный свет. Например, в трубе голубого цвета вода медленнее будет прогреваться.

Совет! При покупке ПНД трубы нужно удостовериться в наличии на черных стенках продольной синей полосы. Маркировка обозначает, что пластик не технический, а подходит для питьевой воды.

Каркасом коллектора выступает пирамида из бруса. Для ее изготовления берут квадратный кусок фанеры площадью 1 м2. По центру фиксируют стойку. От углов фанеры к вершине опоры устанавливают наклонные элементы из бруса. Получившаяся пирамида напоминает подставку под новогоднюю елку. На готовую конструкцию спиралью наматывают ПНД трубу. Между каждым витком оставляют зазор около 1,5 см. К наклонным элементам пирамиды трубу фиксируют хомутами. Крепления предотвратят съезжание витков. Концы трубы подключают к насосной системе бассейна.

Совет! Чтобы повысить эффективность самодельного коллектора, на основании из фанеры наклеивают любой фольгированный материал. Отражатель будет направлять солнечные лучи на шланг.

На видео пример солнечного коллектора:

https://youtube.com/watch?v=oIQEh6UO104

Чтобы изготовить закрытого типа солнечный коллектор для уличного бассейна, нужно выполнить следующие действия:

1. Максимально ближе к бассейну на солнечном участке выбирают место под панельный гелиоколлектор. Лицевая часть аккумулирующего устройства должна смотреть на юг. Выбранное место очищают от травы, снимают лопатой дерновой слой. Дно ямы застилают геотекстилем, засыпают до уровня земли песком и щебнем. Сверху на подушке выкладывают площадку из тротуарной плитки, накрывают ее любым гидроизоляционным материалом.
2. Из бруса сечением 50х50 мм собирают раму, которая исполнит роль каркаса короба. Внутри здесь будет лежать труба. Нижнюю часть рамы обшивают фанерой. Этой плоскостью короб будет направлен на север.
3. Раму щита усиливают монтажными уголками. Аналогично из этих элементов устанавливают выступы, за которые будет фиксироваться шланг коллектора. Из бруса собирают каркас для вертикальной установки щита. Располагают его на подготовленной площадке. К каркасу тыльной стороной, обшитой фанерой, крепят щит.
4. По периметру рамы с лицевой стороны крепят рейки. Они должны иметь пазы под стекло. Весь щит красят краской черного цвета. Внутри щита укладывают шланг черного цвета. Расстояние между каждой линией выдерживают 4,5 см. К заранее подготовленным выступам шланг фиксируют хомутами или пластиковыми держателями. Трубу изогнуть под крутым углом для укладки в короб не получится. Ее режут кусками, а для соединения применяют фасонные элементы: уголки, муфты.
5. После монтажа шланг коллектор подключают к насосной системе бассейна, проводят гидравлическое испытание. Если все нормально, приступают к остеклению. Для этих целей оптимально использовать стекло. Если его нет, подойдет поликарбонат, но его прозрачность меньше, за счет чего снизится КПД коллектора.

После остекления можно осуществлять подогрев воды в бассейне солнечным коллектором самостоятельной сборки. Система запускается от ручного включения насоса. При желании можно поставить автоматику с термодатчиками.

Жарким солнечным днем вода внутри шланг аккумулирующего устройства прогреется до температуры + 70 оС. Примерно за 4-7 часов работы циркуляции вода в бассейне прогреется до + 25 оС. Однако эти показатели примерные. Температура нагрева зависит от объема бассейна и размера коллектора.

Подготовка к работе

Изготовить своими руками нагреватель воды для бассейна — основательно сэкономить на покупке дорогостоящего оборудования. Применение солнечной энергии в качестве обогрева — оптимальный вариант, позволяющий сберечь как ваши средства, так и тепловую энергию.

Выбор материала и советы

Материалов для создания солнечного нагревателя потребуется достаточно много, однако экономить на них не следует — все ваши затраты окупятся в первые несколько недель эксплуатации. Древесину допускается использовать самую обычную, к примеру, сосну. Прежде чем её использовать, рекомендуется обработать поверхность специальным антисептическим средством во избежание гниения или образования вредителей. Крепежи и переходники для сборки коллектора рекомендуется изначально покупать самые качественные, пусть и дорогие.

Инструменты

• Брус с квадратным сечением 50 мм — 38 м.
• Фанера толщиной 12–15 мм — 5 м².
• Металлопластиковая труба диаметром 0,5 дюйма — 110 м.
• Пластиковые крепежи для труб — 160 шт.
• Угольный переходник для металлопластиковых труб типа «папа-мама» — 60 шт.
• Угольный переходник для металлопластиковых труб типа «мама-мама» — 62 шт.
• Переходник на штуцер диаметром 0,5 дюйма — 105 шт.
• Выпускной воздушный клапан — 1 шт.
• Обратный клапан — 1 шт.
• Тройник диаметром 0,5 дюйма — 3 шт.
• Сливной кран диаметром 0,5 дюйма — 2 шт.
• Погружной насос 3–4 м³/ч — 1 шт.
• Гофрированный шланг — 2 шт.
• Листовой металл — 5 м².
• Алюминиевый профиль высотой 12 см — 4 шт.
• Стальной уголок (оцинкованный) 50х100 мм — 4 шт
• Стекло толщиной 4 мм — 4 шт.
• Нитрокраска чёрного цвета — 5 л.
• Доска 30х100 мм — 9 м.
• Рубероид (или другая рулонная гидроизоляция) – 5 м².
• Тротуарная плитка толщиной от 40 мм — 4 м².
• Саморезы по дереву.
• Сантехническая фум-лента.
• Речной просеянный песок.
• Силиконовый герметик.

Полезные рекомендации

1. Правильно выбрать оборудование, исходя из типа бассейна. Он может находиться на улице или в закрытом помещении. В первом случае потребуется агрегат с повышенной мощностью, что позволит быстро прогреть воду. Во втором – достаточно низкой или средней мощности, так как вода за ночь не охлаждается чрезмерно.
2. На скорость прогревания жидкости влияет и размер конструкции для купания. Поэтому для больших бассейнов выбирайте мощные системы, для малых – средние.
3. Учитывайте частоту использования искусственного водоема и время года. Если вы пользуетесь бассейном только летом, то и оборудование может быть среднестатистическим. Для круглогодичного или зимнего применения потребуется мощная система с высоким коэффициентом теплоотдачи (чтобы температура не снижалась долгое время).
4. Отопительные приспособления периодически нуждаются в качественном обслуживании. Например, если вы устанавливаете солнечный коллектор, то стекла надо протирать от пыли. Другие системы предполагают очистку трубопровода, фильтров.
5. Проверяйте, в каком состоянии находятся крепежные детали, резьбовые соединения, места состыковок элементов. Процесс нагревания приводит к негодности фитинги, разгерметизирует систему, из-за чего возможна протечка.
6. При использовании материалов из древесины, поверхности нужно покрывать специальными средствами, подвергать периодическому окрашиванию.
7. Если вы планируете длительное время не использовать водоем, обязательно слейте воду из труб.
8. При покупке оборудования учитывается пропускная способность, материал (насколько прочный и долговечный) и тип обогревающего котла. Например, титановый материал можно использовать даже при хлорированной воде.
9. Уличные бассейны рекомендовано накрывать защитной пленкой или специальными плотными материалами, то есть покрывалом. Это позволит не только избежать загрязнения воды, но и сохранить тепло внутри. Для этих же целей над конструкцией можно установить навесную беседку, которая закрывается на ночь и по боковым сторонам.
10. Если водоем располагается в закрытой зоне, обязательно устанавливается вентиляционная система, которая не позволит образоваться грибку и плесени.

Теплообменники для бассейнов

Так выглядит один из теплообменников для бассейна

Это металлический цилиндр, по которому протекает горячая вода. Он подключен к источнику горячей воды. Часто это контур нагрева горячей воды котла или проточный водонагреватель. Могут быть и другие источники. Кто как приспособится.

Тут сразу возникает вопрос: зачем нужен сам теплообменник? Ведь можно воду напрямую брать из бассейна, подавать на нагреватель и нагретую сбрасывать. В принципе, такая схема возможна, но проблема  том, что вода в бассейне содержит много различных примесей: от хлора и химии, до разных мельчайших взвешенных частиц. Так что при такой схеме теплообменник быстро забьется.

Другой момент — в водоеме не открытом воздухе содержится достаточно большое количество кислорода, из-за которого быстро окислится и выйдет из строя теплообменник в котле или проточном нагревателе. Именно поэтому по петле со специальным теплообменником для бассейна и гоняют небольшой объем теплоносителя.

Один из видов теплообменников — змеевик. Его можно изготовить самостоятельно, и так же своими руками подключить к системе. Для тех, кто делал отопление в доме, это не проблема. Но змеевики эффективны только на небольших объемах. Маленький бассейн для детей они прогреют за небольшой промежуток, а с десятком кубов, не справятся точно.

Схема организации нагрева воды в бассейне

Как снизить тепловые потери

Ни для кого не секрет, что вода остывает, но этот процесс можно замедлить, если позаботиться о методах теплосбережения.

Крытый или открытый бассейн

В зависимости от ответа на этот вопрос, потребуются разные меры для сохранения тепла.

Для открытого бассейна, когда им никто не пользуется, можно использовать теплосберегающие жалюзи, которые расстилаются поверх воды.

Также можно использовать обогревающее покрывало.

Под куполом крытого бассейна также нужно поддерживать комфортную температуру воздуха. Если это не сделать, то вода будет быстро остывать, испаряясь из бассейна, что приведет к появлению повышенной влажности внутри помещения. Кроме того, чаще придется добавлять в бассейн воду с водопровода, на разогрев которой потребуется больше энергии, нежели обычно.

Крышу лучше сделать из материала, который будет пропускать достаточно солнечного света (стекло, поликарбонат). Это будет способствовать прогреву помещения и воды, словно в теплице. Недостатком такого метода является то, что в зимнее время прозрачная крыша не сможет удерживать внутри тепло.

Надеемся, что вы нашли в статье нужную информацию и сможете ей воспользоваться. Также с радостью прочитаем, какие способы нагрева воды в бассейне вы знаете. Такую информацию вы можете оставить в разделе, посвященному комментариям.

Материалы для установки солнечного коллектора

Желательно изначально начертить схему будущего коллектора. По нему проще сделать расчет расходуемых материалов.

• Деревянные брусья и рейка.
• Листы толстой фанеры.
• Лист металла (жесть, оцинковка).
• Металлопластиковые или полиэтиленовые трубы.
• Крепежи, хомуты, угловые фитинги, тройники, штуцера. Все что необходимо для того чтобы собрать пластиковую конструкцию.
• Алюминиевый профиль.
• Стальные мебельные уголки, чтобы собрать корпус.
• Стеклопакет или стекло толщиной 4 мм.
• Пенополистирол в рулоне.
• Доска обрезная.
• Погружной насос мощностью не менее 3 куб. м. в час.
• Обратный клапан.
• Гвозди, шурупы.
• Средство для обработки древесины от гниения.
• Черная краска.
• Фум-лента.

Теплоизоляция

Как только вы начнете нагревать воду в открытом бассейне (особенно каркасном, сборном или надувном), он быстро начнет терять тепло через стенки и дно. Поэтому при установке морозоустойчивых бассейнов нужно позаботиться о теплоизоляции.

Начать нужно с подготовки площадки. Рекомендуется после выравнивания застелить грунт линолеумом, а также соорудить основание из пенопласта (экструдированного полистирола, для прочности). Это значительно уменьшит потери тепла через дно в землю.

Бортики также рекомендуется утеплить, – тем же полистиролом или рулонным утеплителем.

Стационарный бассейн утепляется на этапе строительства водоупорными и непроводящими тепло материалами:

• пенопластом;
• пенобетоном;
• теплоизоляционными мембранами с напылением пенополиуретана.

Как сделать своими руками?

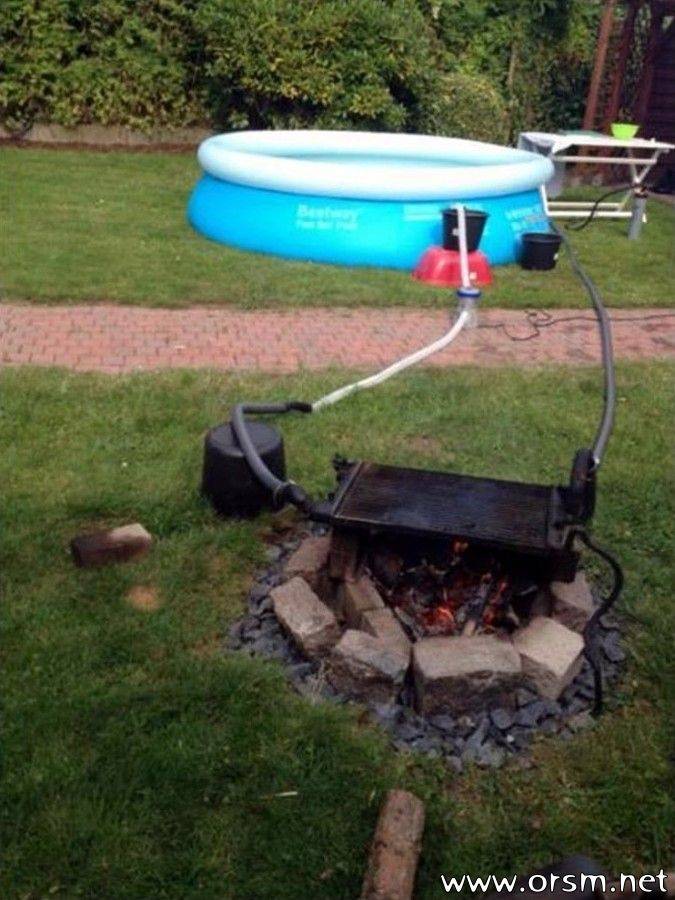

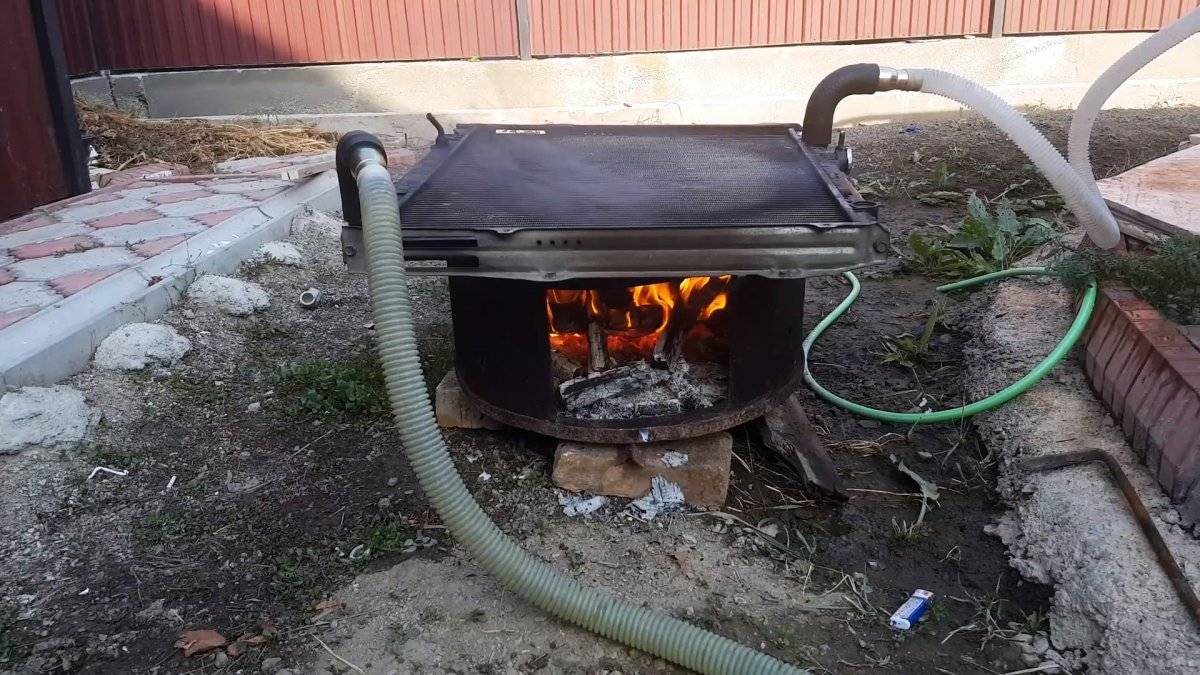

Котел на дровах имеет простую, даже примитивную конструкцию, которую несложно повторить самостоятельно. Для этого требуется приобрести специальные материалы и иметь навыки работы со сварочным аппаратом.

Основные элементы твердотопливного котла – спираль и топка. Если говорить об устройстве, сделанном своими руками, это может быть и просто змеевик, внутри которого разжигается костер. Однако наличие корпуса позволяет быстрее нагревать воду, поэтому желательно сделать и его тоже.

Необходимые материалы:

• толстая сталь в листах;
• трубка из нержавеющей стали;
• термостойкая эмаль;
• хомуты для соединений;
• металлические петли;
• саморезы;
• термостойкий герметик;
• шланг (лучше, если он будет армированным).

Оборудование и инструменты:

• болгарка + зачистной и отрезной диск;
• сварочный аппарат + расходники;
• воздушный компрессор;
• 2 циркуляционных насоса;
• гибочный станок для труб;
• отвертка и плоскогубцы;
• молоток.

Процесс изготовления:

1. Из листовой стали вырезаются стенки для квадратного или цилиндрического каркаса. Отдельно вырезаются детали для двери и зольного ящика.

2. Детали соединяются между собой при помощи сварки. Отдельно изготавливаются дверь, зольный ящик и труба дымохода.
3. Металлическая трубка сгибается в спираль, внешний диаметр которой не больше расстояния между стенками корпуса, а высота не больше высоты топки. Концы спирали необходимо оставить длинными, чтобы исключить воспламенение шланга.
4. В верхней и нижней стенке вырезается по отверстию для выпуска трубок змеевика. Диаметр отверстий должен совпадать с внешним диаметром трубки.
5. Вырезается отверстие под дымоход и зольный ящик.
6. Змеевик устанавливается в корпус, его концы выпускаются наружу через подготовленные отверстия. Места соединения трубки и корпуса обрабатываются герметиком.
7. Петли прикручиваются к корпусу и дверце. Все места соединения замазываются герметиком.
8. Труба дымохода приваривается к корпусу.
9. К дверце приваривается ручка. Ее можно сделать из куска стальной трубки или арматуры, однако желательно ее оболочку сделать из материала, который не так сильно нагревается. Можно использовать дерево, только предварительно его лучше отшлифовать и покрыть лаком.
10. При помощи компрессора проводится проверка на герметичность. Для этого внутрь нагоняется воздух, а швы смазываются мыльной водой. При появлении пузырьков эти места необходимо подварить.
11. Сварные швы зачищаются болгаркой и обрабатываются герметиком.
12. Нагреватель красится эмалью и оставляется до полного высыхания.
13. На концы змеевика надеваются шланги и закрепляются хомутами. С другой стороны шланги присоединяются к насосам.

Топку с боковой загрузкой можно сделать из ненужного газового баллона. Подробности изготовления дровяного нагревателя — в этой статье.

Нагреватель на дровах для бассейна своими руками, видео-инструкция:

Основные способы подогрева воды в бассейне

Электронагреватель

бассейна

Сечение проводки должно быть соответствующим. На основании этого для мощного агрегата протягивается отдельная электролиния, оснащенная автоматикой и системой безопасности.

Преимущества:

• компактность;
• сравнительно низкая цена;
• большая скорость прогрева жидкости (затрачивается минимум времени);
• возможность регулировать температурный режим;
• простота установки;
• универсальность использования (оборудование можно применять и для других целей);
• высокий уровень защиты от возгорания;
• автоматизация устройства.

Недостатки:

• при обустройстве большого бассейна расходуется значительное количество электроэнергии, поэтому электронагреватели выгодно использовать преимущественно для небольших сооружений;
• необходимость привязывания устройства к сети;
• ограниченность мощности;
• нужно строго придерживаться особых требований при подключении.

Теплообменники

Плюсы:

• быстрота монтажа;
• высокий уровень мощности;
• экономичность при подключении;
• возможность использовать любой источник энергии;
• долговечность, прочность.

Минусов

Солнечный коллектор

Единственный недостаток гелиосистемного оборудования – возможность применения преимущественно при наличии солнца. Зато это возможно даже в зимнее время.

Основные преимущества:

• быстрота нагрева;
• бесплатная энергетическая сила;
• простота монтажа и управления;
• универсальность.

Недостатков

Подогрев бассейна дровами

искусственного водоемаПлюсы:

• экономичность;
• высокая скорость нагрева;
• минимум расходов при изготовлении системы.

Минусы:

• нельзя отрегулировать температурный режим;
• нужно соблюдать правила пожарной безопасности.
