Насос ручеек: технические характеристики и ремонт своими руками +Видео

Подключение и правила эксплуатации

Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.


Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.


Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Для этого нужно выполнить ряд простых шагов:

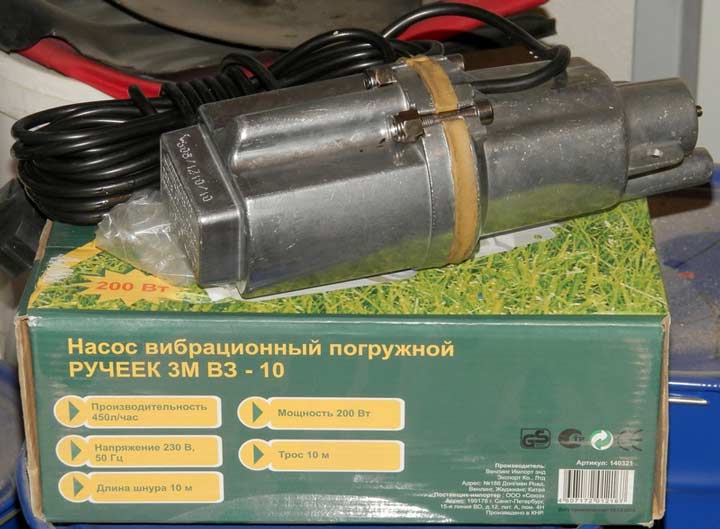

  1. Распаковать насос “Ручеек”, расправить электрокабель.
  2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
  3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
  4. На отверстие для забора воды надеть специальный защитный фильтр.
  5. Аккуратно и плавно опустить насос в колодец или скважину.
  6. Закрепить капроновый шнур.
  7. Подключить насос к электропитанию.
  8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.


Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.


Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.


На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Преимущества, недостатки

Самый главный показатель – стабильное качество насосного оборудования этой марки, хорошие эксплуатационные характеристики, экономичность. Кроме того, изделия отечественной разработки отличаются следующими преимуществами:

  1. Простой и надежной конструкцией.
  2. Относительной неприхотливостью в работе.
  3. Безотказностью, низкой стоимостью.
  4. Высокой ремонтопригодностью – есть возможность заменить все резинотехнические узлы и элементы.
  5. Простотой эксплуатации.
  6. Не нуждается в дорогом техническом обслуживании.
  7. Может использоваться для откачки воды из любого искусственного или естественного водоема, емкости, скважины, колодца.
  8. Электрическая часть вибрационных насосов отлично охлаждается в холодной воде. Так, как насос размещается в верхних слоях воды, он не может засориться мусором или илом, которые обычно скапливаются на дне.
  9. В комплект насосов входит устройство термозащиты, поэтому, если агрегат нагревается до критических показателей, он автоматически отключается. Такое обычно происходит, если в источнике сильно снижается уровень воды.

Есть в устройствах этой марки и недостатки. Это:

  1. Недостаточная производительность, поэтому насос «Ручеек» предназначен для эксплуатации в колодцах и скважинах с низким уровнем воды — он может подавать воду длительное время, и при этом не осушит гидротехническое сооружение. Из-за этого недостаток как таковым можно не считать.
  2. Датчик терморегуляции может не всегда сработать. Это приводит к перегреванию агрегата, что сокращает срок его службы.
  3. Вибрационные модели могут разрушить скважину.
  4. Погружные насосы нельзя использовать для перекачки загрязненных жидкостей и фекальных стоков.

Какой лучше?

Все вибрационные насосы находятся в одном ценовом диапазоне от 30 у.е. до 40 – 50 у.е. Их стоимость настольно ничтожна по сравнению с затратами на обустройство колодца или скважины, что не стоит экономить и покупать откровенно некачественный товар.

Отечественный рынок наводнен хорошими моделями российского, украинского и белорусского производства. А вот зарубежных агрегатов: итальянских, немецких практически нет или они не пользуются спросом. Не стоит покупать вибрационный насос, сделанный в Китае, немного сэкономив, просто выбросите деньги.

Ручеек

Один из самых распространенных и надежных отечественных насосов. Модели с этим названием изготавливают разные заводы российский ОАО «Ливгидромаш» (Ручеек), белорусский ОАО «Техноприбор» (Ручеек 1). Имеет верхнюю камеру забора воды, обладает напором до 60 м

Но обратите внимание, насос Ручеек на испытаниях выдал 598 л/час и поднял на высоту 50 м, а Ручеек 1 только 300 л/час на высоту 30 м. Название практически одно, а характеристики разные. Хотя и тот, и другой оснащены хорошей термозащитой

Хотя и тот, и другой оснащены хорошей термозащитой.

Малыш

Тоже снискал себе хорошую славу у владельцев дачных участков. Насос «Малыш» производят «АЭК Динамо» (Москва), «Электродвигатель» (Бавлены), а также другие производители. Все они достаточно высокого качества, но необходимо обязательно уточнять характеристики, так как есть модели с верхним забором воды, а есть нижним. А вот переживать по поводу термозащиты не придется, она есть во всех моделях. Это во многом определяет надежность Малыша и его хорошую репутацию.

Водолей

Этот насос стоит подороже своих собратьев, около 50 у.е. Производится на Украине, где модельный ряд его очень широк. Можно подобрать насос с такими размерами, чтоб проходил в скважину 90 мм. Можно агрегат с производительностью 1500 л/час или напором 100 м. А также оснащенные двумя клапанами. Все модели имеют качественную термозащиту

Но обратите внимание, вибрационные насосы Водолей 1 российского производителя ЭМСЗ «ЛЕПСЕ» уступают на порядок украинским, не ошибитесь при выборе

В конце хотелось бы подытожить, какой должен быть идеальный вибрационный насос для дачи. Агрегат с производительностью от 800 до 1300 л/час, напором 60 м, глубиной погружения 7 м, термозащитой, длинным шнуром, с длительным режимом работы без отдыха. И не забудьте правильно рассчитать требующуюся конкретно вам производительность.

Поделитесь в своей соцсети или оставьте свой комментарий.

Принцип действия и преимущества погружного насоса «Ручеек».Инструкция по ремонту своими руками

Насос «Ручеек» был разработан еще в советское время более сорока лет назад. Изготавливали его на Могилевском ОАО «Ольса» в Беларуси. Этот прибор конкурировал с любыми моделями этого класса. Объяснялось это простыми причинами:

  • Его размеры и форма цилиндра удобны для использования в неподходящих для других устройств местах, таких как скважина, дно глубокого колодца, затопленные гаражи и подвалы, берег водоема;
  • Проста использования: не требует заливки воды перед работой, не нужна смазка механизма;
  • Долгий срок службы, связанный с высокими качественными показателями, многолетними наработками технологии процесса;
  • Неплохой напор воды;
  • Минимальная потребляемая мощность — около 225 Вт в час.

Поломка случается редко, ремонтные работы не сложные, запчасти легкодоступные и не дорогие. В среднем насос может прослужить от пяти до восьми лет.

Насос «Ручек» предполагает забирание воды сверху, это конечно является плюсом со стороны попадания различных загрязнений в устройство.

Технические характеристики насоса «Ручеек»

Насос обладает не большим энергопотреблением от двухсот двадцати до трехсот ватт. Это сопоставимо с аквариумным насосным фильтром на триста-пятьсот литров.Если необходимо его достаточно просто можно запитать аккумулятором или генератором.Питание насоса происходит от бытовой сети. Для скважин до сорока метров в глубину, мощность составит до 40л в час. Если забор поверхностный и глубина забора не более полутора метров — мощность забора составит до полутора кубометров в час.Предусмотрено и часто используется длительность времени работы, до двенадцати часов.

Устройство насоса Ручеек

Прикреплять насос не всегда необходимо. В вертикальном положении он  весит на тросе.

У насоса практичный металлический корпус и он является очень прочным.Для предотвращения столкновения со стенами колодезной шахты на него надевается прорезиненное кольцо для амортизации.

Насос погружной вибрационный— принцип работы

Применяется:

  • для доставки воды из скважины для употребления в пищу;
  • для доставки воды для полива;
  • для наполнения отопительной системы;
  • при откачивании бассейна или резервуара.

«Ручеек» используют для прочищения скважин, забитых илом.Также насос может быть использован для откачивания дренажной воды. В основном его используют конечно же для качания питьевой воды, но в связи с разными возникающими ситуациями на дачных участках, он может быть использован как дренажное устройство. Даже имеется в продаже специальное устройство, защищающее насос при работах с загрязненной водой.

Это интересно: Балкон на крыше дома своими руками: разбираемся детально

Монтаж

Для того чтобы любой вибрационный насос работал эффективно весь срок службы, его необходимо правильно установить. Сделать это можно своими руками и без привлечения специалистов, главное, учесть ряд особенностей.

  • Погружной насос должен быть полностью покрыт водой, но находиться на высоте 50-70 см от дна колодца или емкости. Если опустить его на самое дно, то аппарат будет поднимать мусор и ил, вода станет грязной, а механизм быстро забьется.
  • Устройство не должно касаться своим корпусом стенок скважины и должно быть закреплено на капроновом или оцинкованном тросе. За счет вибраций насос либо разрушит стены скважины, либо в случае, если стенки емкости или колодца довольно крепкие, может повредить свой корпус.

Обязательно нужно проверить изолированность кабеля подачи электричества, так как вода легко проводит ток, и это может привести к непоправимым последствиям.
Все крепления должны быть отрегулированы и перепроверены

Отдельно стоит обратить внимание на каналы, по которым вода будет поступать из камеры нагнетания – проверить их на засоры и герметичность.. При соблюдении эксплуатационных правил, которые рекомендованы производителем, вибронасос ломается редко

И даже в случае их несоблюдения первые неисправности могут возникнуть лишь после 3-4 лет работы без правильного ухода. Если вибрационный насос все еще находится на гарантийном обслуживании, ни в коем случае нельзя пытаться вскрыть корпус, и провести ремонт самостоятельно. Нужно обратиться к продавцу или в сервисный центр, с которым заключен договор

При соблюдении эксплуатационных правил, которые рекомендованы производителем, вибронасос ломается редко. И даже в случае их несоблюдения первые неисправности могут возникнуть лишь после 3-4 лет работы без правильного ухода. Если вибрационный насос все еще находится на гарантийном обслуживании, ни в коем случае нельзя пытаться вскрыть корпус, и провести ремонт самостоятельно. Нужно обратиться к продавцу или в сервисный центр, с которым заключен договор.

Диагностировать неполадку можно по определенным симптомам.

Вибронасос гудит, но вода не поступает. Причин такой проблемы может быть несколько. Например, ослабел крепеж поршня, повредился клапан или сломался шток. Необходимо как можно быстрее отключить неисправное устройство от сети и поднять его на поверхность, после чего можно разбирать насос и искать причину поломки.

  • Вибронасос гудит и сильно нагревается. Чаще всего причиной такой неисправности выступает работа насоса над поверхностью воды, что противоречит правилам пользования аппаратом. Конструкция вибрационного насоса не включает в себя элемент охлаждения, который заменяет постоянное нахождение механизма в прохладной воде, поэтому подвешенный в воздухе насос быстро перегревается и выводит из строя электромагнит. Его замена своими руками довольно сложна, однако возможна при определенных навыках работы с паяльной установкой.
  • Вибронасос работает, но совсем бесшумно. Вибрационные аппараты не могут работать в абсолютной тишине, поэтому отсутствие ровного гудения также должно настораживать, как и лишний шум. Причиной такой неисправности выступает упавшее напряжение в сети. В таком случае нужно как можно быстрее отключить аппарат от электропитания и устранять неисправность самой сети. Снова подключать насос можно лишь после нормализации сетевого напряжения.

Особенности ремонта

Многие потребители не занимаются ремонтом насосного оборудования, а предпочитают приобретать новые изделия, поскольку считают, что реанимировать устройство – это дорого и сложно.

А на самом деле как раз наоборот: насосные агрегаты имеют весьма простую конструкцию.

Но, если не знать некоторых особенностей, ремонт может совсем не удаться. Проблемы могут возникнуть при:

  1. Демонтаже крепежных болтов. Во время работы насоса крепеж покрывается ржавчиной и открутить его невозможно. Лучший выход – срезать болгаркой головки болтов. Если взять на болгарку большой диск, можно повредить внутренние механизмы, поэтому дисковый элемент нужен небольшой.
  2. Если повреждена заливка электромагнита, нужно устранить эту неисправность автогерметиком. Сделать это просто. На электромагните болгаркой сделать неглубокие бороздки – они помогут надежно укрепить его. Затем осталось только нанести клейкий состав на сам магнит.
  3. Если износилась или была повреждена посторонними предметами мембрана, ее нужно заменить новой.

Важно! При поломке обмотки, если нет должных знаний, лучше всего обратиться к специалисту

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

  • электрическая часть;
  • механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

  1. Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
  2. Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
  3. Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
  4. Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
  5. Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Если насос работает, но вода не качается

Для решения этой проблемы существует три шага.

Шаг 1. Немного ослабьте контргайку, что находится в месте входа воды. Это действие должно немного снизить эффективность устройства.

Шаг 2. Возможно, повредился резиновый манжет. Проверить это возможно лишь после разборки насоса. На вид они довольно маленькие (4 см. в диаметре), да и стоят немного.

Шаг 3. Качающий шток поврежден. Ремонт прибора с неисправным качающим штоком – это очень сложная процедура. Вам понадобится старый насос в качестве донора деталей. К тому же добраться к этой части весьма трудно, и без специального оборудования вам не обойтись.

Заключение

Если верить отзывам тех, кто давно использует на своих дачах насосы Ручеек, производительность источников – скважин и колодцев, в которых они установлены, со временем возрастает. То есть, он постепенно «раскачивает» их, повышая дебит.

Так ли это на самом деле или есть другие причины столь положительных изменений, точно неизвестно. Но в любом случае белорусские насосы заслуживают хороших отзывов. Убедитесь в этом сами, посмотрев видео в этой статье.
