Технические характеристики погружных насосов для скважины: основные параметры устройств

Перед покупкой

Как и какой выбрать насос для скважины — это главные вопросы, ответы на которые нужно знать заранее. Делая выбор в магазине, вы рискуете попасть под влияние маркетинговых уловок продавцов, всяких там акций или банальной спешки.

Любой водяной насос для скважин зависит от следующих факторов, которые нужно продумать заранее:

Тип скважины

Самый мощный и, соответственно, дорогой насос потребуется для артезианской скважины. Использовать его для откачки воды в абиссинском колодце бессмысленно, так как для его мощности в поверхностных пластах воды попросту не хватит.

Потребление

Для большого дома и всего хозяйства требуется свыше 1000 литров воды в день и, соответственно, большой и мощный насос. Обычный глубинный насос подаёт воду в пределах от 20 до 200 л в минуту, в то время как в среднем человек расходует около 200 л воды в сутки.

Не стоит забывать и о воде для полива и другие хозяйственные нужды. Среднестатистическая норма полива – это 2000 л воды в сутки. Потребность в поливе, естественно, зависит от климата и погоды в регионе. Здесь всё индивидуально.

Уровень залегания воды

Чем больше путь воды до поверхности, тем мощнее должен быть насос, поэтому в паспорте обязательно указывают оптимальную глубину, с которой насос может справиться. Если вы покупаете насос к проектируемой или только что построенной скважине, то глубина обычно известна и вам остаётся только подобрать насос. Если глубина воды в скважине для вас остаётся тайной, то определить её можно известным народным средством:

  • Возьмите плотную сухую веревку, и подвесьте на неё грузило.
  • Затем опускайте верёвку до тех пор, пока она не упрётся в дно.
  • Потом достаньте и измерьте сухую и намокшую части. Длина сухой части – это расстояние до воды, а длина мокрой – это слой воды. Впрочем, вам нужна только длина сухой части верёвки.

Дебет скважины

Я уже писал про устройство и принцип работы скважины, где подробно рассказано, что такое дебет скважины. Добавлю лишь, что этот показатель измеряется в объеме воды, полученной из скважины за единицу времени. Величина не определяется точно, но примерные значения знать нужно.

Расчётная величина, необходимая для принятия решения по насосу, может быть получена с помощью всё той же верёвки с грузом. Замерьте глубину залегания воды до её откачки, потом — после того как выкачали определённое количество воды спустя, допустим, сутки замерьте глубину ещё раз. Это и будет показатель дебита.

Напор

Величина, которая определяет скорость перемещения воды по трубам с учётом её расхода. Напор воды должен быть таким, чтобы в любой точке дома или усадьбы вода текла не тонкой струйкой, а потоком который способен сбить пламя. Чтобы рассчитать напор, необходимо знать глубину скважины в метрах. К показателю глубины прибавляют 30, а полученное число увеличивают ещё на 10%. Например, скважина имеет глубину 40 м, расчетная величина высоты водного столба (40+30) равна 70 м, следовательно, конечная величина – 77. Это означает, насос нужно покупать с напором не менее 77 метров.

Диаметра скважины

Обычно диаметр указан в паспорте скважины. Если её бурение было проведено не специализированной компанией, то замеры придётся производить самим. Диаметр часто указывается в дюймах. Один дюйм равен 2, 54 см. Большинство насосов рассчитаны на диаметр в 4 дюйма, хотя есть и трёхдюймовые. По этой причине проектировать скважину нужно с выбора насоса, а не трубы.

Цена

Принцип «чем дороже, тем лучше» работает не всегда, хотя при подборе сложной техники он как никогда кстати. Выбирая насос для скважины на воду, нужно учесть, что кроме самого устройства необходимо приобретать автомат для подключения, а также трос для закрепления.

В России принято отдавать приоритет импортному оборудованию, поскольку существует стереотип — «всё, что из Германии или Японии заведомо хорошо». В какой-то степени так оно и есть, но в современных условиях отечественный товар может быть значительно дешевле и совсем не хуже.

Установка погружного насоса

Обязательно учитывайте технические характеристики прибора при установке. Сначала требуется внимательно изучить схему подключения насоса, а также прилагаемые документы. Пользуйтесь только качественными проектами, которые составлены инженерами высшего класса.

Затем следует приготовить кабель, трубу, трос, скобы и муфты для страховки. Необходим также шланг, его следует прикрепить на напорную трубку с помощью муфт.

Закрепите его к трубе специальными скобами, затем обязательно присоедините кабель. Нельзя приподнимать или опускать агрегат.

Постарайтесь спустить вниз аккуратно и точно, после наступает проверка. Следует проверить заземление и крепления. Прибор должен поработать вхолостую, после чего можно подключать нагрузку.

Ошибки при проектировании и монтажных работах приводят к быстрому выходу изделий из строя. Если вы не уверены в том, что все установили правильно, лучше проверьте это еще раз.

После установки оборудования дачная жизнь будет наполнена яркими событиями.

При выборе погружного необходимо учитывать такие основные параметры, как фильтрацию воды, производительность и напор. Лучше купить универсальный прибор, старайтесь правильно установить устройство. Надеемся, наши советы и рекомендации избавят вас от бытовых проблем. Думаю, теперь вы сможете правильно выбрать агрегаты. Желаю всем успехов и удачи!

Расчет насоса для скважины

Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:

H(м) = P x 10,2 + Нв + Нп, где

H(м) – определяемая высота подъема жидкости в метрах;

Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);

Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;

Нп – потери давления из-за гидравлического сопротивления трубопровода.

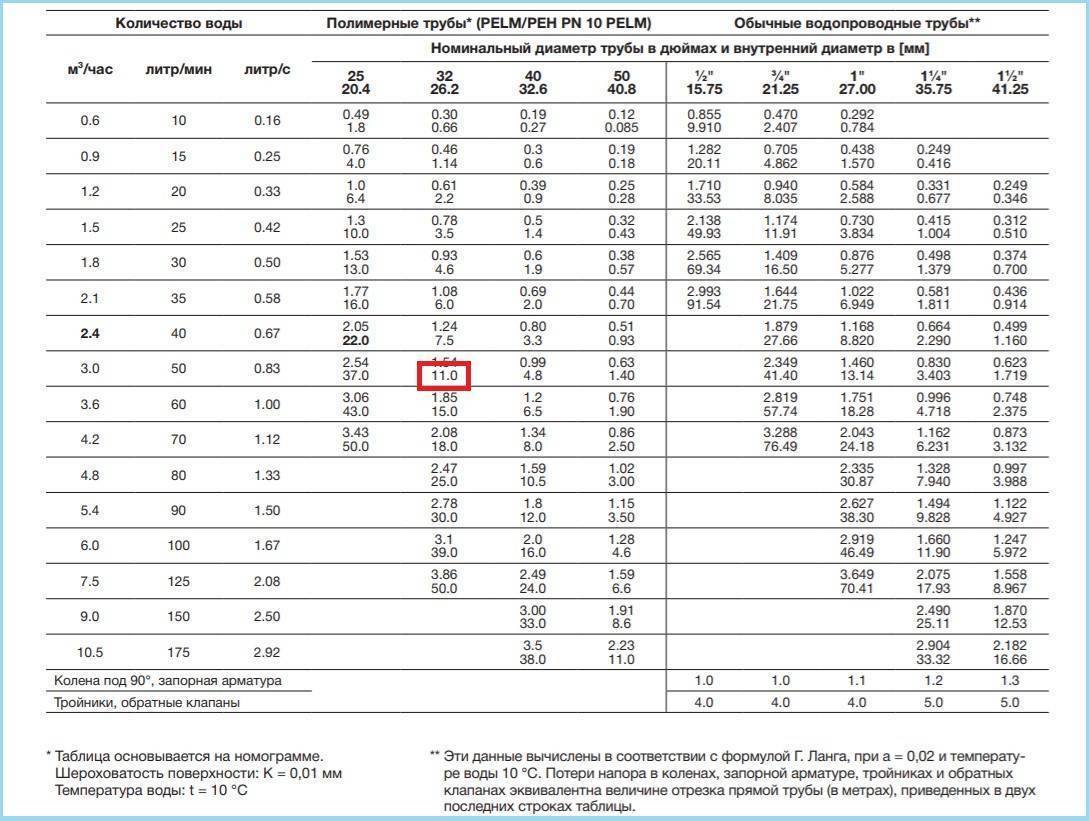

Рис. 11 Таблица для расчета потерь в трубопроводе

Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.

Основную трудность в данных расчетах вызывает определение гидравлических потерь в трубопроводе. Дело в том, что они зависят не только от материала изготовления труб, но и объема проходящий по ним жидкости, поэтому при расчетах данный показатель проще определить в соответствии с таблицей на рис.11.

В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).

Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.

Итак, определяем потери:

Нп = (50 + 12) х 11 \ 100 = 6,82 (м)

И получаем общий результат:

H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)

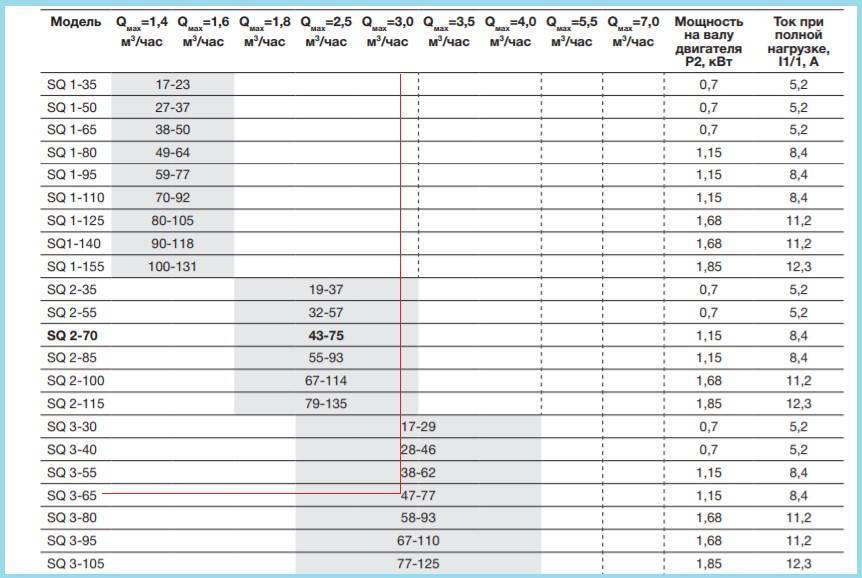

Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).

Рис. 12 Таблица для напорных характеристик Grundfos

Какой насос для скважины выбрать

Рассмотрев все имеющиеся варианты насосного оборудования, принципы работы и принципиальные схемы построения системы водопровода для скважины нетрудно прийти к выводу что наиболее эффективным и производительным вид насоса для установки в скважину будет центробежный погруженный насос.

Однако, учитывая местные условия и характеристики скважины, а здесь вопрос изучается конкретно для каждой конкретной скважины такое решение может быть и не совсем оправданным. Например, для скважин с небольшим дебетом, установка погруженного насоса будет требовать установку дополнительного оборудования для контроля объема воды и отключения насоса при достижении минимальной отметки.

Вибрационный насос отлично подойдет для скважин, используемых временно, на протяжении весенне-летнего периода, когда объем воды и главное размер обсадной трубы позволяет опускать и поднимать такой насос.

И все-таки несмотря на это для включения в состав системы индивидуального водопровода рекомендуется устанавливать именно погружной центробежный насос, легкий, неприхотливый, производительный и способный выдерживать большие нагрузки, длительное время находясь под землей.

Тип исполнения и конструкция

Существует несколько типов насосов:

  • колодезный (водяной);
  • дренажный;
  • скважинный;
  • фекальный.

Колодезные насосы используются для подачи чистой воды. Во избежание осадков и водорослей следует устанавливать их на расстоянии не меньше, чем 1 м. от поверхности водоема.

Колодезные устройства устанавливаются в широкие колодцы, устройства используются для полива и водоснабжения дома.

Дренажный тип погружных насосов используется для прокачки грязной жидкости. Оборудованию не страшен мусор, водоросли и так далее. С помощью таких устройств проводится поливка приусадебного участка. Они используются для прокачки воды, в которой содержатся водоросли и немного мусора. Дренажное оборудования используются при весеннем подъеме воды, такой агрегат не только откачивает воду, но прекрасно подходит для гигиенической чистки водоемов.

Скважинные устройства применяют на глубине, с помощью такой системы легко откачиваются разные примеси. Устройства отличаются высокой производительностью. Скважинные агрегаты работают на глубине в 300 метров. Они могут использоваться для транспортировки воды, в которой есть механические примеси, они используются также при известковых и песчаных включениях в воде. Погружному скважинному оборудованию необходим высокий напор и высокая производительность.

Фекальные аппараты используются для прокачки канализации, а также для перегонки крупных частиц. Специальные режущие насадки используются при проточной канализации. Проход загрязнений осуществляется через специальные режущие кромки, которые измельчают крупные частички. Фекальные модели качественно работают на протяжении длительного времени, их производительность не падает даже без произведения очистки.

Принцип работы

Насосное оборудование может иметь различные принципы действия, за счет которых осуществляется всасывание:

  1. Центробежный – функционирует за счет центробежной силы. Отличаются простой конструкцией и более дешевыми ценами. Они надежны и экономичны в эксплуатации, и обеспечивают бесперебойный поток воды. По устойчивости к мелким загрязнениям они уступают шнековым, но превосходят вихревые модели.
  2. Вихревой – имеет округлый корпус и рабочее колесо, оборудованное лопастями. Такие устройства могут легко получить повреждение даже от небольших частиц, попавших в систему, но они имеют более мощный напор, чем центробежные. Также они имеют меньший в 3 раза КПД, в сравнении с центробежными.
  3. Шнековый (винтовой) – отличительной особенностью этого типа насосов является высокая надежность, так как они отлично справляются с водой, имеющей высокую концентрацию песка. Также такие устройства выдают минимальный шум и вибрацию при работе. Однако, они выдают меньшую производительность, чем остальные виды, а также имеют высокую стоимость.

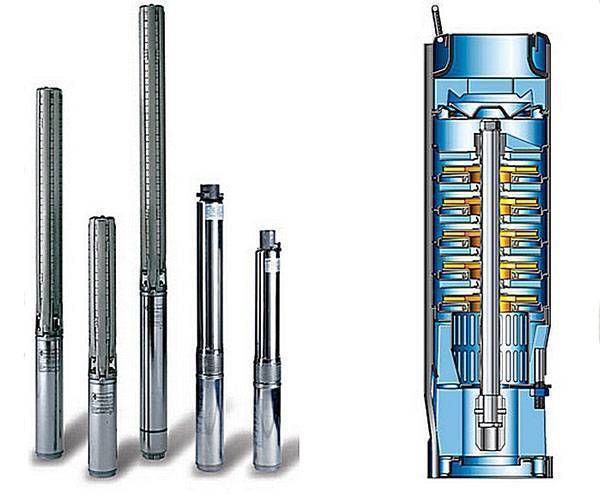

Технические характеристики погружных насосов для скважин

Чтобы бесперебойно обеспечивать свой дом водой, нужно правильно выбрать насос, потому что он считается сердцем всего водоснабжения, которое обязано работать без перебоев долгое время и следует правильно сделать выбор эл. насоса. Имеются определенные характеристики этих агрегатов, которые следует учесть при выборе оборудования. Параметры скважины и уровень залегания воды. Любая установка со своим паспортом, в нем указана наибольшая глубина для установки изделия. По этим характеристикам следует выбирать устройство.

Следующая характеристика – это потребление жидкости. Эта величина определяется при выборе эл. насоса. Работа различается от типов моделей и составляет от 20 до 200 литров в минуту. Следует учесть и потребление воды для полива, а также климата региона.

Сюда относится и дебет. Нужно примерно узнать объем воды, который будет качаться за определенное время.

Напор. Для того  чтобы сделать хорошую покупку, следует учесть такой фактор как напор, при выборе скважинного насоса.

Ø скважины. Эта величина нужна для определения мощности эл. насоса. Данное значение указывают в паспорте спец. фирмой, проводящей бурение.

Если этих параметров нет, то следует сделать замер самим. Также следует учесть цену самого насоса.
