Электросчётчик, передающий показания особенности, устройство, принцип работы и преимущества

Правила снятия показаний с электронных счетчиков электроэнергии

Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.

Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.

Снимать показания с электронных приборов надо по всем правилам

Как снять показания со счетчика Меркурий 200

Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.

На табло устройства Меркурий 200 поочередно отображаются:

  • время;
  • дата;
  • тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.

Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».

На дисплее счетчика «Меркурий 200» отображается вся необходимая информация

Как снять показания счетчика электроэнергии Меркурий 230

Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.

Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230

Следует обратить внимание на зонирование тарифов:

  • Т1 – пиковая зона;
  • Т2 – ночной период;
  • Т3 – полупиковая зона;
  • Т4 – льготный период.

Показания счетчика за свет снимают в следующей последовательности:

ФотоОписание операций
Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации.
Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой.
После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2.
Еще одно нажатие позволит увидеть показания для третьего тарифа.
Последующее нажатие отобразит данные для Т4.
Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение.

Как снять показания счетчика электроэнергии Энергомера

Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.

Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.

«Энергомера» – прибор, имеющий различные модификации

Как снять показания со счетчика Микрон

Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.

«Микрон» – многотарифный прибор учета

Как снять показания со счетчика Saiman

Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:

  • дата;
  • время;
  • номер прибора;
  • передаточное число (1600);
  • Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.

Saiman – качественный прибор, имеющий простое конструктивное исполнение

Как передать показания электросчетчика

Наиболее распространенные способы передачи:

  1. Через личный кабинет на сайте энергоснабжающей организации. Его нужно открыть, например, введя номер лицевого счета и фамилию плательщика. Это удобно, поскольку в личном кабинете сохраняется история платежей и все предыдущие показатели расхода электричества.
  2. Через информационно-справочную службу компании, сообщив данные оператору по телефону.
  3. В обслуживающем отделении организации. Адрес можно узнать на сайте или в справочной службе.
  4. Через . Если вы оплачиваете электричество через сервисы Сбербанка, на них размещены ячейки для ввода информации по расходам. Поставщик получает данные вместе с платежом.

Как снимать показания с пятизначного электросчётчика

Цифры счётчика, с его индикатора — записываются до запятой и с первым нулём, если он есть, например: 09508

При диктовке ежемесячных показаний электросчётчика по телефону, диспетчеру энергосбыта (если контролёры не ходят по домам) — сначала называется номер своего лицевого счёта, что указан на квитанции по оплате электроэнергии (оператор найдёт по нему адрес, в базе на компьютере и назовёт вам его и фамилию домовладельца — для сверки), а затем — снятые показания счётчика 09508 (читать и диктовать по одной или две цифры, так: нуль, девяноста пять, ноль восемь).

Справочные данные отдельных счетчиков электроэнергии.

Тип счетчик Номинальный ток, А Количество оборотов на 1 кВт.ч Количество цифр счетного механизма* Класс точности Межповеро-чный интервал (МПИ) Примечание
Однофазные индукционные
СО-1 5 2500 3 2,5 8 Не выпускается
СО-1 10 1250 4 2,5 8
СО-1 10-40 600 4 2,5 16 Выпускается с 1995г.
СО-193 10-40 600 5 2,5 16
СО-2 10 600 5 2,5 16 ВЗЭТ
СО-2 10 650 4 2,5 16
СО-2 10 750 4 2,5 16
СО-2 10 625 4 2,5 16
СО-2 5 1250 4 2,5 16
СО-2(60) 10 750 4 2,5 16 МЗЭП
СО-2(60) 5 1250 4 2,5 16
СО-2М 10 640 4 2,5 16 ВЗЭТ
СО-2М 5 1280 4 2,5 16
СО-2М2 10-30 640 4 2,5 16
СО-2М2 5-15 1280 4 2,5 16
СО-2МТ 10-30 640 4 2,5 16
СО-2МТ3 10-30 640 4 2,5 16
СО-5 5-15 1250 4 2,5 16 МВЭП
СО-505 10-40 600 5 2 16
СО-50 10-40 625 4 2,5 16
СО-5У 10-30 625 4 2,5 16
СО-И445 10-40 440 5 2 16 ВЗЭТ
СО-И446 10-34 600 5 2,5 16
СО-И446 5-17 1200 4 2,5 16
СО-И446 5-20 1200 4 2,5 16
СО-И446М 10-40 600 5 2,5 16
СО-И449 10-40 210 5 2 16
СО-И449М 10-60 200 5 2 16
СО-И449М1-1 10-40 400 5 2 16
СО-И449Т 10-40 210 5 2 16
СО-И449МТ 10-60 200 5 2 16
СО-ЭЭ6705 10-40 450 4 2 16 ЛЭМЗ
СО-ЭЭ6705 10-40 400 5 2 16
СО-ЭЭ67А-1 5 500 5 2,5 16
СО-ЭЭ6705 5-20 450 4 2,5 16
СО-ИБ1 5-30 210 5 2 16
СО-ИБ2 10-60 250 5 2 16
5СМ4 10-40 480 5 2,5 16
СО-И131 10-40 210 6 2,5 16
А44Gd 15(60) 375 6 2** 16
DE4 10-40 450 5 2** 16
TGL-5541 10-30 750 5 2** 16
WZ-2 10-20 1200 4 2** 16
Y-8 10-40 480 5 2** 16
EJ-914-2K 10-40 375 5 2** 16
TYPAS2 10-40 375 6 2** 16
B1A 3 4800 4 2** 16
B1A 5 1200 5 2** 16
AEG 5 2400 5 2** 16
AEG 15(60) 375 6 2** 16
A52 10-40 375 6 2** 16
Однофазные электронные
ЦЭ6807А-1 5-50 500 5 2 6 МЭТЗ
ЦЭ6807А-2 5-50 500 5 2 6 МЭТЗ
(двухтарифный
СЭО-1 10-50 57600 5 2 6 Не выпускается
СО-Ф663 5-50 100 5 2 5
СОЭБ-1 10-50 720 5 2 6 БЭМЗ
А100D1B 10(60) 1000/ ЖКИ 1 16 СП «АББ ВЭИ
200 Метроника»
Трехфазные, индукционные
СА4У-И672М 3х5 450 4(5) 2 4 ЛЭМЗ
(ГОСТ 6570-75)
СА4У-И672М 3х5 450 5 2 4 ЛЭМЗ
(ГОСТ 6570-96)
СА4-И672М 3х10 225 4 2 8 ЛЭМЗ , ,
СА4-И672М 3х10-20 225 4 2 8 ЛЭМЗ , ,
СА4-И678 3х20-50 100 5 2 8 » , ,
СА4-И678 3х30-75 55 5 2 8 » , ,
СА4-И678 3х50-100 40 5 2 8 » , ,
СА3У-М670М 3х5 450 4 2 4 Не выпускается
СА3У-И670М 3х5 800 4 2 4 То же
СА4У-Т4 3х5 750 4 2 4
СА4У-И672М 3х5 800 4 2 4
СР4У-И673М 3х5 450 4 2 4 ЛЭМЗ
СР3У-И44 3х5 450 4 3 4
СА4-И45 3х10 225 4 2 4
СА3У-ИТ 3х5 650 4 2 4
СА3У-И670Д 3х5 1000 4 2 4
СА4-И6П 3х10-60 100 5 2 8
СА4У-И682 3х5 250 5 1 4
Т-2СА43 5(20) 240 6 2 4(8) Румыния
Т-2СА43 3х5 960 5 2 4
МХК-116 3х5 600 6 2 4
T31F 3х10(60) 75 6 2 8
Т31СТК 3х5 750 6 2 4
D-1СТ 3х5 212 5 2 4
Т-22t 3х5 300 5 2 4
MODC-5200 3х5 5 2 4 Польша
MODC-52а 3х5 375 6 2 4 Польша
HN4-CA4 3х25-50 120 5 3 8
ИЕА4-3У 3х5 480 5 2 4
ЕТ-401 3х5 750 5 2 4
A4-5D 3х5 480 4 2 4
ДН-4 3х5-25 300 5 2 8 Венгрия
А1Т-4-0000Т 5-24 4 2 8 Венгрия
ЕТ-411-1 3х5 6 2 4
MXKL-116 3х5 600 6 2 4
А4-3 3х10-40 120 5 2 8 Болгария
ЕТ414 10-40 5 2 8
ДН-4 15 100 6 2 8 Венгрия
САЧ-И60 3х10-60 100 5 2 8
САЧУ-196 3х5 5 2 Украина
СА3У-ИТ 3х5 2500 3 2 4
СА3У-И687 3х5 1000 4 1 4 ЛЭМЗ
СА3У-И670Д 3х5 1750 4 2 4
СА3У-И43 3х5 1750 3 2 4
СА3У-И670М 3х1 8000 3 2 4
СА3У-И681 3х1 5000 4 1 4
СР4У-И673М 3х5 1750 4 2 4
СР3У-ИТР 3х5 2500 3 3 4
СР3У-ИТР-60 3х5 2500 3 3 4
СР3У-И671 3х5 1750 3 2 4
СР3У-И44 3х5 1750 3 3 4
СР4У-И689 3х5 1000 4 2 4
СР4У-И673Д 3х5 1000 4 2 4
СР4У-И673М 3х1 8000 3 2 4
СА3У-И670М 3х5 1750 4 2 4
СА3У-И681 3х5 1000 5 1 4
CH41pik a227 5 1500 5 1 4 Венгрия
Трехфазные электронные
СЭТ4-1 3х(5-60) 200 6 2 6 МЭТЗ
СЭТАМ-005 5-7,5 1600 ЖКИ 1 6 » ,
СЭТАМ-005-01 5-7,5 400 ЖКИ 1 6 » ,
СЭТАМ-005-02 5-50 200 ЖКИ 2 6 » ,
СЭТАМ-005-03 10-100 100 ЖКИ 2 6 » ,
СЭТ3а-02-04 5-50 100 6 1 6 ГРПЗ
СЭТ3а-01-02 5-7,5 2000 5 1 6 » ,
СЭТ3а-01П-27 5-7,5 2000 5 0,5 6 » ,
СЭТ3р-01П-30 5-7,5 2000 5 0,5 6 » ,
Ф68700 5-7,5 4000 4 1 6 Энергомера
ЦЭ6805 5-7,5 5000 4 0,5 6
ЦЭ6805 3х(1-1,5) 25000 3 0,5 6
EA05RL-P1B-3 1/5 5000 ЖКИ 0,5S 6 СП «АББ ВЭИ
Метроника»
A2R-3-AL-C2-T 5 10000 ЖКИ 0,5S 6
ЦЭ6803 1-8А 500 5 2 6 РЗП
ЦЭ6803Т 5-8А 16000 5 2 6

* Указано количество целых цифр показаний счетного механизма. ** Класс точности на щитке прибора не указан, регулировка выполняется по классу точности

Обозначение показателей цифрового счетчика

На основании данных электронного счетчика определяется несколько показаний:

  • Энергозатраты за конкретный временной период. Понадобится вычесть из конечных показаний начальные. При необходимости расчетные данные умножают на коэффициент трансформации;
  • Подключение бытовой техники и освещения в определенный момент. Устанавливается по загоранию/выключению светового индикатора.
  • Параметры мощности, величины проходящего тока, процессы перегрузки сети и счетчика.

Цифровые приборы можно запрограммировать на дневную и ночную тарификацию. Для этого достаточно выбрать время подсчета.

Счетчики электроэнергии с дистанционным снятием показаний

Сравнительно недавно на российском рынке электротехники появились счетчики с дистанционным снятием показаний. Они позволяют не задумываться о передаче данных по приборам учета каждый месяц, а выполняют эту работу самостоятельно. От владельца потребуется только отправка в энергосбытовую компанию первых показаний, после чего устройство эту работу берет на себя. Для первой отправки требуется нажать кнопку на лицевой панели и зайти в личный кабинет. Если в течение 20 минут-получаса не пришло сообщение в личном кабинете, нужно повторять операцию до тех пор, пока не будет уведомления об успешном соединении. После никаких действий не требуется.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“Для отслеживания своего расхода по часам нужно открыть соответствующий пункт в личном кабинете. Такие устройства хороши тем, что предоставляют возможность дистанционно отключить напряжение в квартире, к примеру, если забыли выключить утюг или электроплиту.”

Такие устройства самостоятельно отправляют данные в энергосбытовые организации
Статья по теме:

Электросчетчик, передающий показания.В публикации рассмотрим преимущества и недостатки, устройство и принцип работы такого оборудования, на что обратить внимание при выборе, популярные модели и производителей, средние цены, рекомендации специалистов

Принцип работы электронного электросчетчика

Схема подключения однофазного электросчетчика

Данная схема предназначена для подключения любого однофазного счетчика электрической энергии.

Однофазные счетчики чаще всего подключают по схеме прямого включения в сеть и только в очень редких случаях через трансформаторы тока.

В клеммной колодке однофазного счетчика электроэнергии расположены 4 контакта:

  • 1 клемма — ввод фазы
  • 2 клемма — выход фазы на нагрузку (в квартиру)
  • 3 клемма — ввод нуля
  • 4 клемма — выход нуля на нагрузку (в квартиру)
  • винт напряжения — для отключения катушки напряжения в индукционных счетчиках при проведении государственной поверки.

Красным цветом обозначены токовая катушка (обмотка) и фазный провод, синим цветом — катушка (обмотка) напряжения и нулевой провод.

В данной схеме перед счетчиком электроэнергии установлен вводной автоматический выключатель.

Эту схему можно использовать для электроснабжения своей квартиры, дачи или коттеджа.

Схема подключения трехфазного электросчетчика

Снятие показаний с индукционных счетчиков

Прибор индукционного типа — электромеханический счетчик — это традиционный агрегат с вращающимся диском. Счетный механизм фиксирует количество оборотов диска и выводит данные в табло. Табло — это окошечко над диском, где показываются значения потребленной энергии в кВт час

Здесь важно не вписать лишнее значение, которое может увеличить расход энергоресурса на порядок. От этого напрямую зависит оплата по квитанции

Какие цифры необходимо переписать в квитанцию

В зависимости от модели прибора учета, установленного в квартире, потребитель может видеть от 4 до 7 цифр. Одна, иногда две крайние справа цифры или находятся в отдельном окошечке, или обозначены цветной рамкой. Это доли киловатта. Так как расчет потребления электричества выполняется в целых киловаттах, при списывании показаний эти цифры не нужны. Их не переписывают. Не учитываются и нули, стоящие слева.

Есть счетчики, не показывающие доли киловатта, — числовое значение с такого прибора записывают полностью. Если не учесть хотя бы одну последнюю цифру, показания будут занижены в 10 раз, что обязательно вскроется во время очередной проверки. Придется доплатить не только недостающую сумму, но и пеню за несвоевременный платеж.

Как правильно снимать показания со счётчиков воды

Алгоритм подачи данных о воде ничем не отличается от данных о расходе электричества.

Если вы оплачиваете воду не по общим тарифам, а в вашем доме установлены счётчики, то необходимо изучить цифровую шкалу. Она очень похожа на счётчик электроэнергии. Существуют также и более современные, электронные модели, где циферблат заменён на более удобное табло. Такие модели считаются более дорогостоящими для установки, а также работают от питания.

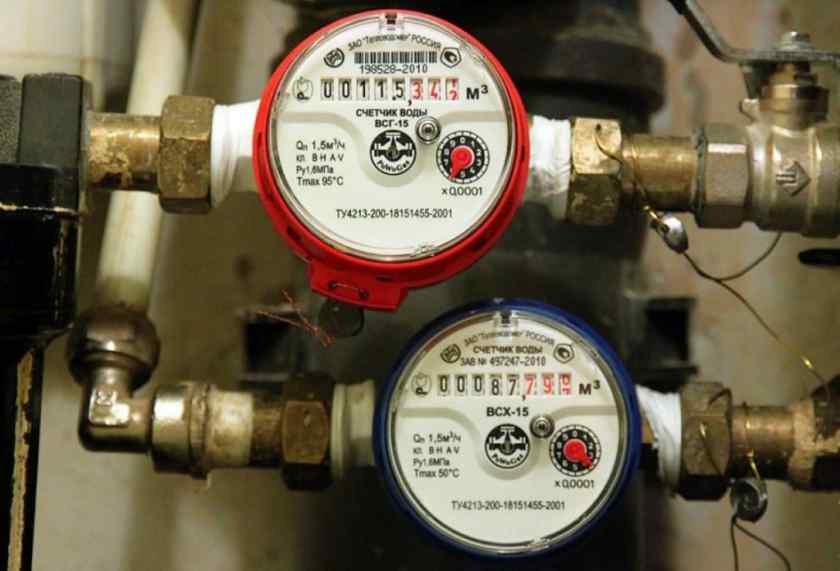

За щитком находятся два счётчика, один из которых отвечает за контроль горячей воды, другой – холодной. Отличить их не трудно, так как обычно их циферблаты отличаются цветом: синим обозначается счётчик холодной воды, красным – горячей. В иных случаях на них можно заметить обозначения: ГВС/ХВС или ВСГ/ВСХ.

Шкала циферблата показывает 8 цифр. Первые 5 значений слева – это расходованные кубометры, три последние справа – литры.

Округлять полученные данные можно, однако, лишь в более высокую сторону.

Как правильно рассчитать показания счётчиков воды, можно увидеть на примере. Возьмём счётчик холодной воды. Данные циферблата показывают число – 00094,059. Записать необходимо лишь 94. За предыдущий месяц было число – 30. Потреблённые кубометры воды – 64. Чтобы узнать, сколько следует заплатить, необходимо полученное значение умножить на установленные государством тарифы.

Опять же, следите за достоверностью цифр, так как малейшая ошибка может привести к переплатам. И в итоге придётся платить за расход воды в однокомнатной квартире, как за расход в двухкомнатной или даже больше.

Зная, как смотреть показания электронного и индукционного счётчика электроэнергии, а также воды, можно подавать данные для учёта ежемесячных расходов.

Как подавать сведения о показаниях счётчика воды и электроэнергии

С развитием технологий и автоматизации многих процессов, в данный момент у населения Беларуси появилась возможность подавать сведения о потреблённом количестве воды и электричества и оплачивать их через интернет.

Таким образом, существует 3 способа подачи сведений:

  • письменное внесение данных по квитанции
  • телефонное оповещение
  • интернет

Первый способ самый неудобный, так как заполненную квитанцию придётся собственноручно относить в офис городского водоканала.

Передать данные по счётчикам также можно по телефону. Необходимо просто позвонить в службу и продиктовать свои данные, адрес, а также показания счётчиков.

Самым простым и удобным, а также быстрым, считается передача показаний через интернет. Помимо просто ввода показаний, возможна и оплата за услуги водоснабжения и электроэнергию. Сделать это можно через интернет-банкинг, используя систему расчётов ЕРИП.

Алгоритм оплаты:

  • выбрать меню «Платежи»
  • система расчёта ЕРИП
  • коммунальные платежи
  • жилищно-коммунальные услуги
  • г. Минск (или другой населённый пункт, в котором вы проживаете)
  • коммунальные платежи АИС – Расчет-ЖКУ
  • указать номер лицевого счёта (он прописан в платёжном извещении)
  • подтвердить данные плательщика
  • ввести текущие значения счётчиков воды (сначала идёт графа холодной воды, затем – горячей)
  • выбрать «перейти к оплате»
  • завершить операцию об оплате

Как правило, в квитанции об оплате в правом верхнем углу изображён значок QR-кода, который облегчит процесс оплаты. В меню интернет-банкинга просто можете выбрать опцию «оплата по QR-коду», навести камеру на эмблему, после чего показания счётчиков и данные об оплате сами высветятся на экране. Останется только оплатить.

Грамотность в снятии показаний счётчиков, а также своевременная передача показаний в соответствующие инстанции – залог вашей уверенности в том, что вы не будете переплачивать за коммунальные услуги.

Устройство и принцип работы

На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

  • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
  • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
  • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.

Рис. 1. Устройство трехфазного счетчика электроэнергии

Конструктивно такой счетчик электроэнергии состоит из:

  • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
  • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
  • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
  • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
  • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
  • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

Устройство счётчика электроэнергии с автоматической передачей данных

Типичные компоненты измерительного прибора

На снимке отмечен экономный дисплей на жидких кристаллах (1). Для упрощения считывания показаний в тёмное время суток его дополняют встроенной подсветкой. Рядом находятся контрольные сигнализаторы питания, поломок электросчётчика. Здесь для внесения данных установлена цифровая панель (2). Чтобы предотвратить несанкционированные действия, крепления корпуса пломбируют в нескольких местах (3). В нижней части обозначены клеммы (4), через которые электросчётчик включают в цепь сети питания.

Также применяют блоки управления с меньшим количеством кнопок для перемещения по меню в нескольких направлениях и подтверждения выбранной операции

Технология измерений

Электросчётчики, передающие показания, выпускают в модификациях для двух- и трёхфазных сетей переменного тока. Общие принципы измерения в том и другом варианте одинаковые. Однако в многофазной технике применяют специальные блоки для суммирования показаний нескольких каналов.

Электрические компоненты, определяющие потребляемую мощность

Чтобы измерение было корректным, надо учитывать активную и реактивную составляющую.

Соотношения токов и напряжений

Если взять для примера однофазную цепь, можно отметить неизменность тока на всех участках. Однако напряжение изменяется не только от величины и типа сопротивления. На активном (1) – вектора совпадают, на реактивных (2 и 3) – отклоняются. На рисунке видно опережение/отставание по углу дли индуктивной/ёмкостной нагрузки, соответственно.

Как работает электросчётчик с дистанционным снятием показаний

Принципиальная схема электронного измерителя

Для оперативного получения данных используют простые решения:

  • делители напряжения,
  • шунтовые датчики тока.

В том и другом варианте на выходе появляется сигнал с небольшой амплитудой, поэтому применяют соответствующие усилители. После преобразования в цифровую форму выполняется перемножение. Фильтром устраняют помехи, после чего сигнал выводят на устройства индикации, обрабатывают для хранения и передачи.

Схема однофазного электросчётчика, передающего показания

В современных приборах применяют трансформаторы, которые увеличивают сигналы без применения усилителей. После преобразования в цифровую форму они поступают в микроконтроллер для последующей обработки. Её выполняют в соответствии с алгоритмом, заданным определённым программным обеспечением электросчётчика. Исходная информация накапливается во встроенном запоминающем устройстве, передаётся блоками удалённым потребителям с применением беспроводных технологий.

Через микроконтроллер управляющими сигналами активизируют электронное реле. Им подают напряжение/отключают сеть питания. При необходимости данные можно вывести на дисплей электросчётчика. Они сохраняются в памяти с «привязкой» по времени, что упрощает контроль и анализ. Указанный на принципиальной схеме универсальный оптический порт – это телеметрический выход счётчика. Его используют для подключения передающих и других периферийных устройств. Через него вносят изменения настроек, обновляют базовое программное обеспечение.

Защитные функции

Типовой электросчётчик, передающий показания, опломбирован дважды. Первый уровень защиты устанавливает производитель. Он предотвращает вскрытие корпуса и доступ к функциональным блокам. При нарушении – владелец теряет официальные гарантии.

Второй уровень предотвращает включение дополнительных устройств в цепь питания. Эти пломбы устанавливают сотрудники Энергонадзора/снабжающего предприятия. В некоторых моделях устанавливают встроенные датчики, которые фиксируют вскрытие пломб. Соответствующие действия записываются автоматически с отметкой времени во встроенной памяти. Они передаются по беспроводной сети с применением протокола, заданного настройками.

Современные электросчётчики, передающие показания,оснащают специальной системой парольного доступа с распределением по уровням:

  • Самый низкий, 4-й, позволяет выполнять калибровку и некоторые другие настройки через оптический порт.
  • Вторым и третьим пользуются работники надзорных организаций.
  • Первый предоставляют монтажникам.
  • Нулевой открывает доступ ко всем функциям электросчётчика с возможностью любых изменений в базе данных.

Преимущества и недостатки системы автоматической передачи данных

При использовании прибора старого образца необходимо самостоятельно снимать показания, производить расчеты расходов и передавать данные поставщику. Кроме возможных ошибок, существует возможность, что потребитель не сможет вовремя выполнить необходимые действия. Установка нового оборудования исключает подобные трудности.

Дополнительно система решает и другие проблемы:

  1. Быстро разрешает спорный момент из-за ежедневной фиксации показаний.
  2. При смене тарифа сразу переводит на него.
  3. Позволяет удаленно контролировать ситуацию с помощью смартфона или ПК с доступом к интернету. Возможно дистанционное выключение подачи электроэнергии при аварийной ситуации.
  4. Экономит время.

Недостатком для потребителя является:

  1. Возможность отключения электроэнергии поставщиком при задолженности.
  2. Высокая стоимость самого прибора и его вынужденного ремонта.
  3. Зависимость от связи (интернет, радиомодуль).

Надежность показаний и необходимость ремонта

Качественный цифровой электросчетчик отличается высокой точностью. Проверить параметры без нарушения целостности корпуса и пломб можно так:

  1. После прекращения подачи напряжения индикатор останавливается. Если учет продолжается – устройство неисправно.
  2. Счетчик всегда жужжит при работе, о неполадках свидетельствует самоход.
  3. Показания искажаются при отключении всех бытовых приборов. Обязательно проверяется наличие самохода.

Тестирования лучше производить ночью, в условиях минимальной нагрузки на электросеть. Если самохода нет, импульсы индикатора отсутствуют на протяжении 15 минут. Импульс, возникший, когда подключение не произведено, означает поломку.

Потребители и профессиональные электрики рекомендуют несколько устройств.

Меркурий 201.8

Прочный бюджетный прибор с разрешением ЖК-экрана 7 разряда и классом точности 1. Рассчитан на сеть с напряжением 220-230 В и силой тока 5-80 А. Исправно работает в условиях жары и мороза при влажности до 90 %. Оснащен:

  • модульным корпусом;
  • измерительным токовым конвертером;
  • винтовыми клеммами;
  • светодиодной подсветкой зоны показаний.

Нева М. Т.123

Аппарат с рабочим напряжением 230 В и номинальным током 5 А. Гарантия изготовителя – 30 лет. Предназначен для измерения:

  • частоты напряжения в сети;
  • активной мощности электролинии;
  • показателей токового напряжения и силы.

Модель имеет 1 класс точности, может устанавливаться в офисах, домах, торговых залах и квартирах.

Класс точности модели – 1. Она не подвергается климатическим, электромагнитным и механическим повреждениям. Устройство рассчитано на силу тока 5-60 А, рабочее напряжение 220-230 В. Может работать без сбоев при температуре от -45 до 70 градусов и влажности 98 %. Дополнительные возможности:

  • шпунт;
  • память энергонезависимого типа;
  • интерфейсы связи;
  • пользовательское перепрограммирование;
  • вывод данных за нужный период времени;
  • снятие информации без напряжения.

В память счетчика нельзя внести корректировки.

Трехфазный счетчик в электрощитке

Действующие нормативы устанавливают требование использовать при мощности потребителей от 15 до 20 кВт многофазные приборы учета. При данном показателе величина тока в цепи достигает 70 А, что недопустимо для квартир.

Трехфазная система является универсальной, поскольку обеспечивает безопасность эксплуатации бытовой техники, снижает температурную нагрузку на провод и предотвращает травматизм человека.

Как снимать показания с электронного счётчика

Современные электронные счётчики значительно удобнее индукционных счётчиков, поэтому и показания снимать с них проще. Информация в таких устройствах выводится на специальный дисплей.

Важно учитывать тот факт, что эти приборы могут показывать не только потраченную энергию, но и некоторую другую информацию, чаще всего это:

  • Затраты электроэнергии как за всё время работы устройства, так и за определённый промежуток времени.
  • Мощность нагрузки, которая подключена к электронному счётчику.
  • Настоящий день, месяц, год и время.

Одной из самых удобных особенностей счётных приборов такого типа является их возможность учитывать расход энергии не только за весь период работы устройства, но также и по отдельным тарифным зонам, то есть учитывать траты энергии по промежуткам времени суток.

Это удобно по той причине, что ночью стоимость электрической энергии меньше чем днём, таким образом электронный многотарифный прибор учёта затрат электроэнергии позволяет неплохо сэкономить.

Одной из самых удобных особенностей счётных приборов такого типа является их возможность учитывать расход энергии не только за весь период работы устройства, но также и по отдельным тарифным зонам

Правила снятия показаний с электронных счетчиков электроэнергии

Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.

Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.

Снимать показания с электронных приборов надо по всем правилам

Как снять показания со счетчика Меркурий 200

Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.

На табло устройства Меркурий 200 поочередно отображаются:

  • время;
  • дата;
  • тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.

Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».

На дисплее счетчика «Меркурий 200» отображается вся необходимая информация

Как снять показания счетчика электроэнергии Меркурий 230

Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.

Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230

Следует обратить внимание на зонирование тарифов:

  • Т1 – пиковая зона;
  • Т2 – ночной период;
  • Т3 – полупиковая зона;
  • Т4 – льготный период.

Показания счетчика за свет снимают в следующей последовательности:

ФотоОписание операций
Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации.
Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой.
После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2.
Еще одно нажатие позволит увидеть показания для третьего тарифа.
Последующее нажатие отобразит данные для Т4.
Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение.

Как снять показания счетчика электроэнергии Энергомера

Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.

Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.

«Энергомера» – прибор, имеющий различные модификации

Как снять показания со счетчика Микрон

Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.

«Микрон» – многотарифный прибор учета

Как снять показания со счетчика Saiman

Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:

  • дата;
  • время;
  • номер прибора;
  • передаточное число (1600);
  • Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.

Saiman – качественный прибор, имеющий простое конструктивное исполнение

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
