Утепление межэтажного перекрытия по деревянным балкам для первого этажа над подвалом, второго и выше

Формирование напольного покрытия

Итак, с вопросами, чем лучше утеплить самостоятельно пол в деревянном доме, какими способами это лучше сделать, разобрались. Остается дать немного информации о том, как сформировать напольное покрытие.

Если конструкция пола – это бетонная стяжка, то для ее покрытия потребуются материалы и технологии, используемые для отделки бетонных полов. Тем более, сам пол уже утеплен, так что дополнительных мероприятий не потребуется.

Что можно предложить. Вот несколько традиционных вариантов: линолеум, ламинат с подложкой, дощатый пол с укладкой под него лаг, керамическая плитка, камень и прочее.

Сооружение пола по балкам перекрытия немного сложнее. Если собирается дощатый пол, то он проводится без дополнительных операций и вложенный, то есть по стандартной технологии. Для того чтобы уложить по балкам ламинат или линолеум, потребуются дополнительные вложения в виде фанерных листов или плит ОСП. Именно они сначала укладываются по балкам, выравниваются в одной плоскости, а затем уже на них можно монтировать напольную отделку. При этом подложечный слой обязательно обрабатывают защитными составами, чаще олифой.

Дощатый под в деревянном доме

Перед тем как сделать утепленный пол в деревянном доме, необходимо хорошо продумать, какую технологию и теплоизоляционный материал лучше использовать. Но учтите, что на теплоизоляционных мероприятиях не стоит экономить. Первоначальные вложения окупятся быстро за счет снижения потребления энергоносителя на обогрев деревянного дома.

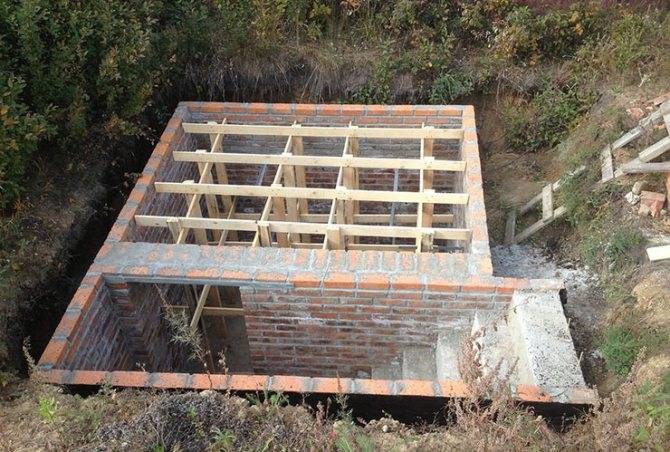

Лестница и крышка люка

Самое простое решение вопроса, как проще построить лестницу в погребе, заключается в применении досок и брусков из дерева. При желании можно использовать бетон или даже металл. Все зависит от личных предпочтений и возможностей.

Следует отметить, что дерево потребует пропитки специальными составами (для предотвращения гниения), а металл – покраски его грунтовкой.

При этом существует множество разновидностей лестниц, например:

  • стационарная деревянная;
  • сложная лестница из бетона;
  • убирающаяся.


Не забываем о люке Крышку люка можно сделать откидной (на петлях) или полностью съемной, это зависит от того, насколько велико отверстие внутрь и где оно расположено.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

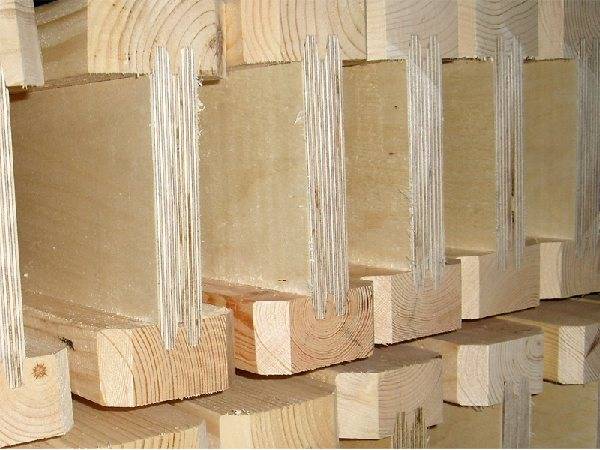

Традиционно в качестве несущих элементов используют следующие материалы:

  • Клееный брус;
  • Опиленное бревно;
  • Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

  • Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
  • Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
  • Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

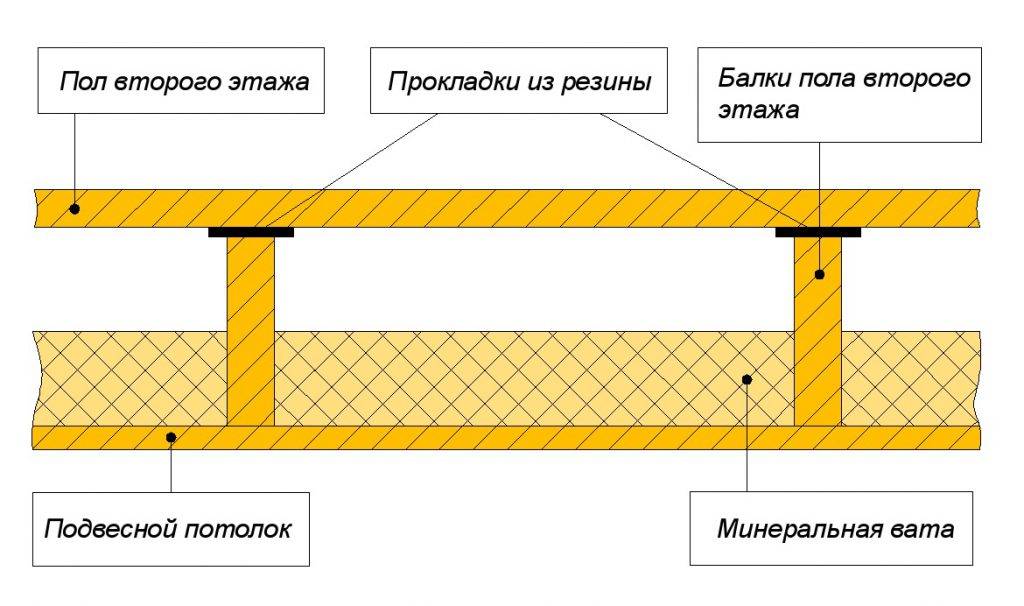

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

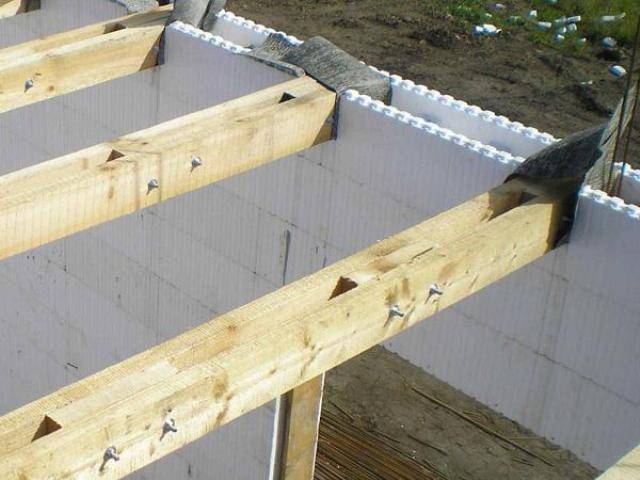

Устройство балок

Стоит заметить, что замена пола в деревянном доме своими руками вполне реальна, необходимо лишь понять принцип выполнения работ. Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

  • Выбирается брус с сечением 150х150 мм или 200х200 мм.
  • Балки располагаются на расстоянии 0,6 м друг от друга.

Этот процесс требует особого подхода, который может опираться на определенные правила:

  • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
  • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
  • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Теплый пол на втором этаже: особенности установки

Перед тем как найти о технологии установки водяного теплого пола на втором этаже, предлагаем ознакомиться с его преимуществами и недочетами.

К преимуществам установки водяного теплого пола относят:

  • Равномерность в обогреве пола по всей его площади;
  • Незаметность всех отопительных компонент, используемых в процессе работы теплого пола;
  • Свойство в подогреве огромной площади, при наименьшем расходе денег;
  • Симпатичный внешний облик.

Основными недочетами в установке водяного теплого пола выступает:

  • Трудности конструктивного нраве в процессе монтажа конструкции;
  • Наличие водяного насоса;
  • Происхождении сложностей по регуляции температуры пола;
  • Скачки давления воды в системе;
  • Возможность протечки и сложность в ее поиске.

Не рекомендуется использовать при обустройстве теплого водяного пола трубы из металла, так как они подвержены коррозии и имеют маленькой срок эксплуатации. Лучше прибегнуть к другому варианту в виде полиэтиленовых, полибутиленовых или металлопластиковых труб. Длительность эксплуатации труб для того чтоб вида добивается сорока 5 лет и более.

Существует два вида системы по обустройству водяных полов:

1. Разработка цементного нрава — пребывает в размещении труб на полу, который сверху покрывается слоем бетона. При применении данного метода будет нужно больше вещественных, трудовых и временных вложений. Потому что для изготовка раствора будет нужно наличие цемента и песка, а для подсыхания стяжки будет нужно минимум 20 дней.

2. Настильный тип обустройства водяного пола подразумевает его установка средством готовых компонент, которые не требуют времени для подсыхания. Не глядя на то, что данный способ более рискованный, чем прошедший. Данный метод делится на три подвида: полистирольную систему, установку модульного типа, реечный установка.

Как раз последний вариант употребляется в процессе обустройства теплого пола на втором этаже.

Он предполагает установку теплоизоляционного материала в междулаговом пространстве. Вместе с этим в качестве теплоизолятора употребляется минеральная вата или полистирол. В процессе укладывания досок, шириной не меньше 2,8 см. Оставляется пазовое место, шириной до 2-ух см. В данном пространстве и будут располагаться составляющие теплого пола в виде дюралевых пластинок и труб. Завершающий шаг включает установку предварительного покрытия и финальную отделку пола.

Еще одним серьёзным шагом в процессе установки теплого пола выступает установка коллекторной группы, которая продается на любом из строй рынков. По окончании монтажа коллекторного шкафа, делается установка подающей и возвратимой труб. Основная функция первой из труб — обеспечение системы тёплой водой, так как она подключается к бойлеру или источнику тёплой воды. 2-ая труба несёт ответственность за транспортировку остывшей воды в место ее обогрева. Для обеспечения циркуляции данного процесса употребляется нанос.

Совет: Выбирая место установки коллекторного ящика, направляться придерживаться центра помещения и устанавливать его в нижней части стены. Такая процедура обеспечит равномерность в обогреве теплого пола.

Не забудьте об установке особенных вентилей на каждую из труб. Они окажут помощь, по мере надобности, приостановить работу системы, чтоб провести в ней ремонтные работы или сберечь средства на подогреве пола.

Соединение пластмассовой трубы с запорным вентилем происходит с помощью компрессионных фитингов. После чего происходит подключение коллектора к вентилю, с 1-го конца устанавливается сливной кран, а со 2-ой — отводчик воздуха. Установка легкой заглушки наименее функциональна. В то время, когда коллектоный шкаф собран — выполняются работы по установке теплого полы, обрисованные выше.

Устройство наката1 — Стена; 2 — Гидроизоляция; 3 — Балка; 4 — Монтажная пена; 5 — Утеплитель; 6 — Анкер; 7,8 — Накат; 9 — Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов)

Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие

Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Требования к полам комнат многоуровневого дома

  1. Обладать максимальной жесткостью и минимальным прогибом. Перекрытие обязано выдерживать собственный вес и нагрузку от мебели, бытовой техники, людей и т.д.
  2. Конструкция простая и соответствует строительным технологиям.
  3. Используемые материалы не боятся влаги, имеют большой срок эксплуатации, устойчивы к истиранию.
  4. Настил выполнен в пожаробезопасном исполнении, а его предел огнестойкости соответствует допустимым значениям для данного материала. Для деревянных полов без защитного покрытия это значение меньше 15 минут.
  5. Перекрытие обладает хорошей звукоизоляцией и соответствует специальным нормам для жилых помещений.
  6. Если разница температур на разных этажах белее 10 градусов, пол должен быть утеплен.
  7. Несущая способность настила соответствует эксплуатационной нагрузке всего здания.
  8. Внешний вид пола должен быть привлекательным и не отличаться от стиля оформления комнаты.

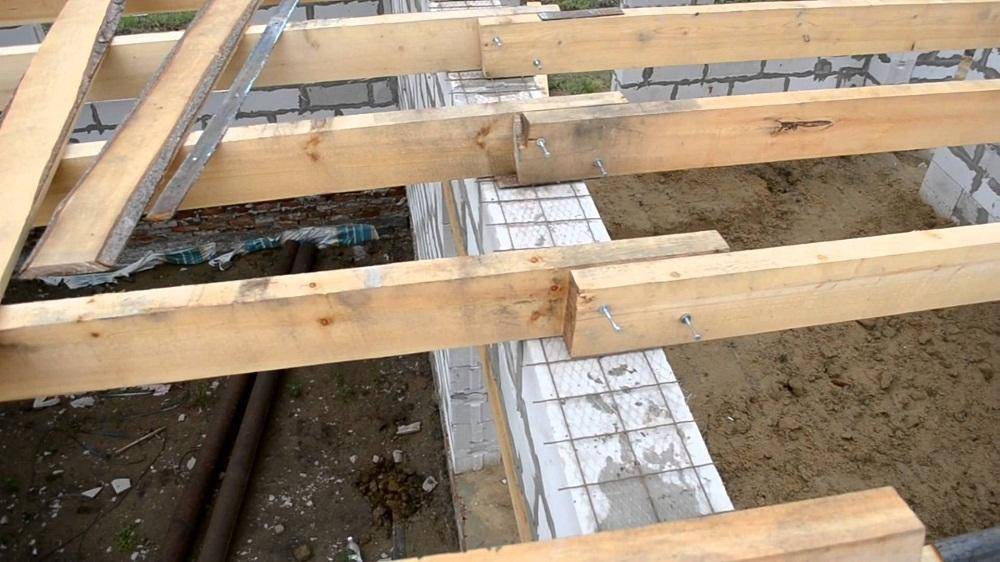

Монтаж деревянных перекрытий между этажами в кирпичном доме

Установка такого элемента в кирпичном доме, как межбалочное перекрытие, должно проводиться в момент его строительства. Стоит заметить, что по глубине гнездо под балку должно быть не менее половины толщи материала установленного в стене. Не редко балки устанавливают сквозным путем, но такая конструкция должна быть потом тщательно утеплена. Многие предпочитают делать строительство дома самостоятельно, даже если он из кирпича.

Для соединения деревянных перекрытий между собой следует использовать специальные крепежные изделия

Стоит заметить, что нужно:

Соблюдать технологию; Следовать инструкции; Обращать внимание на советы специалистов. Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками

Рассчитать то, какая будет опора на балки, требуется максимально четко, чтобы выбрать оптимальный шаг между балками

Важно помнить о том, что балки допустимы для использования в качестве перекрытий, в том числе наката крыши, только в том случае, если дом не превышает 8 метров в длину (опирание балок). Класть балки нужно по определенному принципу

Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго

Как правило, их устанавливают на кирпичные столбы, если речь идет о перекрытии первого этажа, а также на прочные столбы из толстого бруса, для второго.

Помимо множества опасностей, древесина – это самый оптимальный вариант для строительства дома и образования перекрытий, так как она экологически чистая, совершенно безопасная и при этом не вызывает аллергии и других реакций. Сейчас очень модно строить именно деревянные дома, так как они теплые, стильные, долговечные и, самое главное, не дорогие по стоимости.

Виды конструкций перекрытий

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время

Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Технология утепления

Предполагается, что уже имеется перекрытие из деревянных балок и больше ничего, соответственно есть возможность утеплить перекрытие, начиная постепенно снизу вверх. Притом утепление будет двойным с демпферным слоем поверх чернового пола.

  • шуруповерт;
  • ножовка, электролобзик;
  • строительный нож со сменными лезвиями;
  • уголок строительный;
  • молоток;
  • ножницы.
  • пароизоляция с теплоотражающим экраном;
  • брус 40х30 мм;
  • доска обрезная 20 мм;
  • доска половая 30-40 мм;
  • МДФ 22 мм;
  • минеральная вата 50(100) мм с высоким коэффициентом звукопоглощения;

минеральная плита 50 мм;

  • санбонд, геотекстиль;
  • демпферная лента;
  • саморезы 75 мм;
  • степлер и скобы 14-16 мм;
  • скотч металлизированный.

Порядок выполнения работ:

По нижнему краю балок закрепляются черепные бруски 40х30 с помощью саморезов 75 мм, через каждые 50 см.
Поверх брусьев укладывается деревянный накат из доски 20 мм толщиной, уложенной поперек балок с упором на черепные бруски

Важно оставлять зазор между краем доски и балки примерно в 10 мм с каждой стороны.

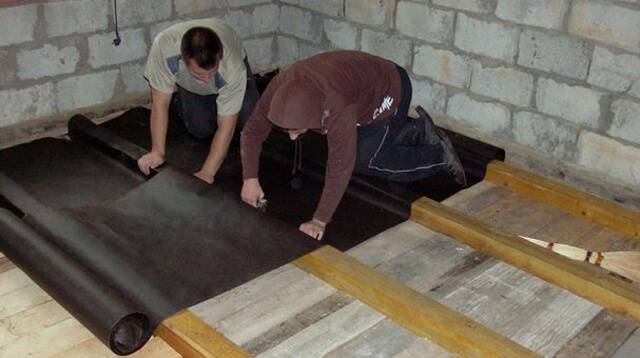

Снизу перекрытие подшивается пароизоляцией и тепловым экраном, направленным вниз. Это может быть один материал из пленки или вспененного полиэтилена, покрытого алюминиевой фольгой

Все стыки проклеиваются металлизированным скотчем.
Поверх наката укладывается минеральная вата 50-100 мм толщиной в зависимости от требуемого утепления.
Слой утеплителя закрывается паропроницаемой мембраной, спанбондом или геотекстилем. Его задача – не допустить попадание волокон минеральной ваты через подпольную вентиляцию внутрь помещения. Крепление осуществляется поверх балок с фиксацией непосредственно по границе уложенного утеплителя с помощью скреп и строительного степлера.
На балки укладываются лаги под черновой пол или сразу половая доска, если толщина вентиляционного зазора над утеплителем по балкам составляет 30-40 мм.
Следующим слоем идет плотная плита минеральной ваты или ЭППС, уложенные встык по всей площади пола. По периметру оставляется зазор от стен 10-15 мм или укладывается демпферная лента из вспененного полиэтилена.
Закрывается слой утеплителя листами МДФ (OSB) толщиной 22 мм.
Обязательно по углам формируются вентиляционные отверстия закрытые решетками для вентиляции подпольного пространства. Допускается установка вентиляционных каналов с включением их в общую систему вентиляции дома, что позволит эффективнее отводить пар и влагу из перекрытий.

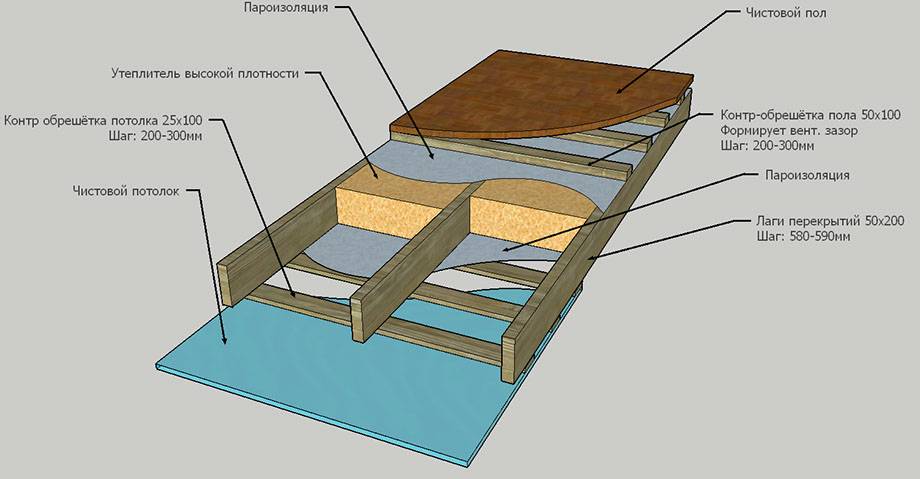

Схема утепления

Остается только собрать напольное покрытие. Плинтус крепится либо к полу, либо к стене, закрывая зазор или демпферную ленту. Однако недопустимо крепить его одновременно и к стене, и к полу.

Снизу перекрытие подшито теплоотражающим экраном и пароизоляции. Далее может крепиться подвесной потолок или подшивка гипсокартоном или листами МДФ с дальнейшей отделкой чистового потолка.

Если черновой пол уже уложен, то порядок работ меняется, а работы выполняются со стороны нижнего этажа. Вначале балки и ниши между ними подшиваются спанбондом. После крепятся черепные бруски, закладывается утеплитель и закрепляется проволокой. Ниши с утеплителем закрываются накатом из досок, потолок подшивается пароизоляцией с теплоотражающим экраном. И далее монтируется чистовой потолок.

Официальный форум компании GEXA

Чистый пол

Чистый пол может быть также деревянным. Материал кладется на лаги и представляет собой доски, фанерное или гипсокартонное покрытие, которое может служить основанием между перекрытием и декоративными покрытиями (ламинат, пробковая панель, плитка, линолеум, ковролин) . Доски чистого пола второго этажа крепятся на перекрытие при помощи саморезов. Такая конструкция позволяет организовывать теплые полы.

Конструкции деревянных межэтажных перекрытий выгодно отличаются от бетонных за счет сниженной нагрузки и конструкцию первого этажа, и на основание фундамента. Выполненное таким образом перекрытие позволяет снизить экономические затраты на организацию фундамента. Хорошо организованное междуэтажное перекрытие по деревянным балкам должно соответствовать экологическим, теплоизоляционным, звукоизоляционным и эстетическим требованиям.

Перекрытие между этажами – готовимся к монтажу на этапе строительства

При возведении стен из кирпича, силикатных блоков, газобетона в них предусматриваются проемы под элементы перекрытия. Шаг этих проемов – 1 метр, глубина – не менее 30 (а лучше 40) сантиметров, ширина такая же. В стену балка должна войти не менее чем на 20 см, плюс потребуется свободное место для ее торцов. Торцевая часть перекрытий никакими строительными смесями не заливается в целях естественной вентиляции и препятствия гниению.

Чем точнее выведены по высоте посадочные места в стенах дома – тем проще будет выполнить настил балочной конструкции. В домах же из дерева можно врезать балочные конструкции прямо в стены, тут выполнение будущего перекрытия подготовки на этапе строительства стен и не требует

Важно учесть недопустимость установки несущих брусков вплотную к параллельной стене, не ближе 10 см, и обязательно выдержать строгое постоянство шага установки – допустимый «разбег» от номинала 1 метр не должен превышать ± 5 см
