Применение полипропиленовых труб для пожарного водопровода

Какие бывают трубопроводы

Различают несколько видов. И каждый из них предназначен для своей цели.

Классифицируются патрубки следующим образом.

1. Подводящий. Это патрубок, который соединяет резервуары с ОТВ и блок управления.
2. Питающий. Это тот участок магистрали, который соединяет управляющие приборы АУПТ с распределительной системой.
3. Распределительный. Кусок магистрали, содержащий распылители, оросительные элементы и форсунки.

Трубопроводы пожарной воды, как правило, изготавливаются из стали или полимерных материалов.

Но могут использоваться и другие материалы, в зависимости от условий окружающей среды и вида ОТВ.

Кроме того, трубопроводная сеть пенной и водяной дренчерной,

порошковой или газовой установки имеет побудительную систему — патрубок,

который заполнен ОТВ или тепловой замок.

Она служит для активации АУПТ.

Другие элементы пожаротушения

Возьмем, к примеру, сухотруб.

В соответствии с СП 8.13130.2009, стояк-сухотруб это труба, не заполненная огнетушащим материалом, и находящаяся лишь под атмосферным давлением.

Составляющий компонент сухотруба – пожарная соединительная головка (ГМ).

К ней подсоединяется пожарный рукав для доставки ОТВ от пожарной техники или гидранта к очагу огня.

Наружный сухотруб имеет диаметр от 50 мм до 80 мм.

Такой патрубок выполняется, в основном, из металла, бывает гофрированным.

Известная нам дренчерная АУПТ также является сухотрубом.

Уличный ВПВ – тоже сухотруб.

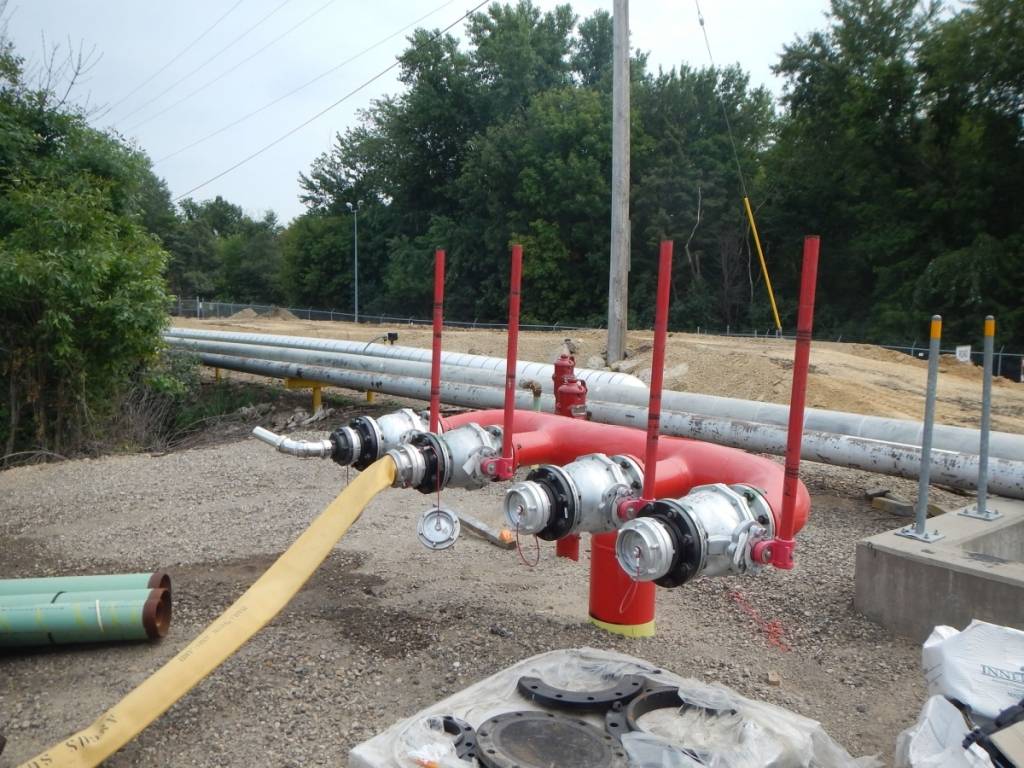

Обычно пожарные сухотрубы монтируют на торце или фасаде строения с задней стороны.

Эта важная часть противопожарной системы обязательно должна иметь свой знак узнаваемости,

чтобы прибывшая на место пожарная бригада смогла сразу отыскать стык к трубопроводу.

Обозначение сухотруба по ГОСТу Р 12.4.026-2015 приведено на рисунке ниже.

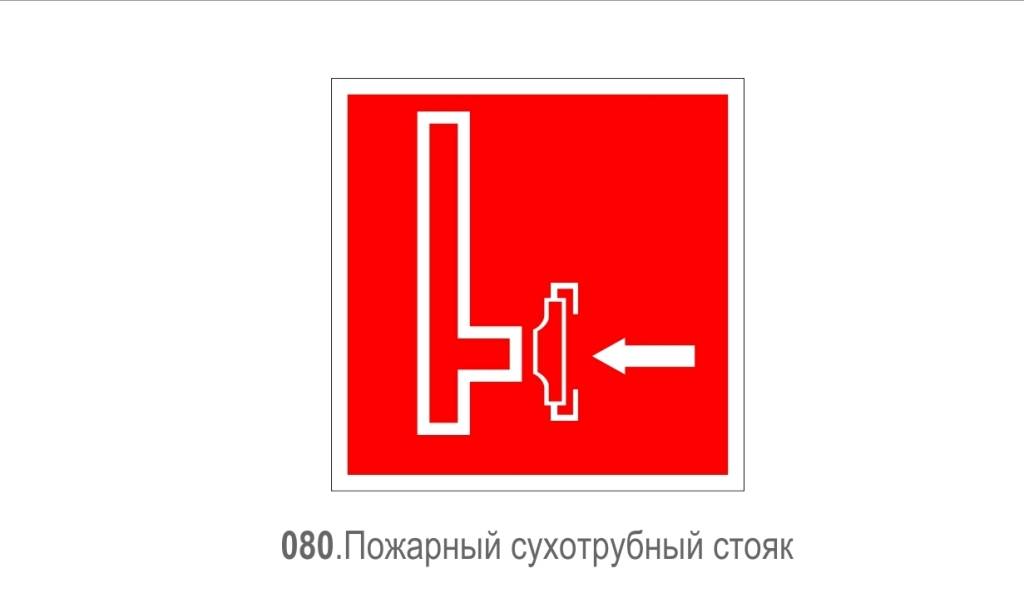

Условное обозначение пожарного сухотрубного стояка приводит нам таблица К.1 упомянутого ГОСТа (код F 08).

Посмотрим на пожарный гидрант.

Он обеспечивает подачу воды для ликвидации возгорания.

Какой же материал применяют для его изготовления?

Согласно п. 2.11 ГОСТ 8220-85, труба пожарного гидранта

должна быть выполнена из механически устойчивого материала

с антикоррозийными качествами, которые должны быть не ниже чугуна сорта СЧ 15.

Однако на практике встречаются изделия, выполненные из нержавеющей стали.

Как выбрать полипропиленовые трубы для водоснабжения

Для правильного выбора трубы следует изучить особенности изделий.

Маркировка и характеристики труб

Большинство важных с точки зрения потребителя характеристик полипропилену придают различные добавки: пластификаторы и ингибиторы. Эксперты выделяют 4 вида изделий, изготовленных из этого материала. В маркировку полипропиленовых труб для водоснабжения в обязательном порядке входят латинские буквы PP (polypropylene ˗ англ.). Такое начало обозначения является общим для всех изделий данного типа. А последующее сочетание букв указывает на присутствующие в полипропилене добавки. Чтобы корректно выбрать трубы, надо знать, какие свойства они придают конечному изделию.

PPH. Этот твёрдый пластик представляет собой гомополимер полипропилена. Он плохо выдерживает воздействие высоких температур. Поэтому PPH полипропилен используется преимущественно в процессе производства полипропиленовых труб для холодного водоснабжения. Кроме того, выбрать такое изделие рекомендуется для создания системы кондиционирования и вентиляции.

PPB. Данный блоксополимер представляет собой смесь полипропилена с полиэтиленом. Содержание последнего компонента в общей массе – до 30 процентов. Благодаря такому решению, конечный продукт сочетает положительные свойства материалов – устойчивость как к низким, так и повышенным температурам и высокую гибкость. Поэтому трубы, в маркировке которых присутствует последовательность букв PPB, с успехом применяются при обустройстве тёплых полов.

Разные добавки к основному сырью придают трубам те или иные свойства

PPR (PPCR). Молекулярная цепочка полипропилена данного вида содержит молекулы этилена. Таким образом обеспечивается равномерное распределение нагрузки по толщине стенки трубы, что обусловливает весьма продолжительный срок службы системы холодного и горячего водоснабжения, ведь PPR полимеру не страшны скачки давления.

PPs. Этот материал характеризуется отличными пользовательскими характеристиками и очень высоким порогом термостойкости. Если вы ищете ответ на вопрос, какую полипропиленовую трубу для горячей воды, лучше всего покупать PPs – изделие. Это будет оптимальным выбором по значению соотношения Цена/Качество.

Как видно, не всегда для один и тот же материал подойдет для решения нескольких задач.

Классификация полипропиленовых труб

Чтобы выбрать трубы, подходящие под предполагаемые условия эксплуатации, необходимо учитывать не только тип полипропилена, но и технические характеристики самих изделий. О них можно узнать по маркировке труб.

• PN10. Так обозначается полипропиленовая труба для холодного водоснабжения. Изделия данной категории применяются при создании водопроводов, температура воды в которых не превышает +20˚С;
• PN16. Маркируемые такой последовательностью символов трубы тоже используются в водопроводах холодной воды, но с повышенным давлением;
• PN20. Это ˗универсальные изделия. Их можно применять как для горячего (температура воды не должна быть выше +80˚С), так и холодного водоснабжения;
• PN25. Такая маркировка обозначает изделия, армированные алюминием. Полипропиленовые трубы для горячей воды этого типа способны выдержать давление до 2,5 МПа.

Сроки службы полипропиленовых труб водоснабжения в зависимости от температуры воды и предельного давления представлены в ниже размещенной таблице.

Температура, ˚С	Срок службы, лет	Максимально допустимое давление. Единица измерения – кг/см²
PN25	PN20	PN16	PN10
20	10	33,8	21,7	21,7	13,5
50	32,4	25,8	20,7	12,8
50	10	21,7	20,5	17,3	12,9
50	18,4	14,7	11,7	7,8
70	10	13,3	10,7	8,5	5,3
50	10,8	8,5	6,7	4,3
80	10	10,8	8,7	6,9	4,3
25	9,1	7,4	5,8	2,7

Изучив эту таблицу, вы сможете сделать правильный выбор труб из полипропилена для водоснабжения с учётом их срока службы.

Армирование алюминием придает трубам дополнительную прочность и устойчивость к высокому давлению

Что запомнить

По традиции, резюмируем, уважаемый читатель, наше с Вами исследование трубопроводов для огнетушения.

• Труба пожарного водопровода изготавливается из оцинкованной стали, латуни, бронзы, меди. В некоторых случаях допускается использование пластиковых патрубков.
• Пожарная труба всегда окрашивается красным.
• При проектировании водопровода пожаротушения ориентируйтесь на ГОСТ 14202-69, СП 5.13130.2009, СП 30.13330.2016, СП 8.13130.2009, ГОСТ 8220-85, ГОСТ 32569-2013 и другие нормы.
• Труба может использовать сварку для соединения участков или иметь бесшовную технологию.
• Для газового пожаротушения применяются только оцинкованные стальные трубы.
• Сухотруб всегда устанавливается с торца или тыльной стороны сооружения.

На этом дорогие читатели, хотелось бы пожелать вам всего доброго.

Оформите подписку на мой блог и рекомендуйте его друзьям.

До встречи в следующей статье!

Давление и температура — предельные показатели

Учитывая, что температура плавления исходного материала немногим выше 175°С, изделие при сильном нагреве быстро теряет прочность и под воздействием избыточного давления разрушается. Стыковые соединения трубопроводов также весьма восприимчивы к перегреву, при резких изменениях давления их герметичность легко нарушается.

В зависимости от своего назначения трубопроводы при работе испытывают на себе различные по величине физические воздействия. В трубопроводах отопления циркулирует теплоноситель с температурой, часто достигающей 90°С. Значение рабочего давления зависит от источника теплоснабжения, характеристик здания и рельефа местности. Его величина может достигать 1,6 МПа и более в централизованных системах отопления многоэтажных зданий.

Трубопроводы горячего водоснабжения рассчитаны, как правило, на подачу потребителям воды температурой 65°С при давлении от 0,2 до 2,0 МПа в зависимости от местных условий и применяемой схемы.

Чем выше температура рабочей среды, тем меньше должно быть давление. При постоянной работе в условиях, когда и тот, и другой показатель близок к максимальному, существенно сокращается срок службы труб

Обратите внимание! Выбор материалов и способов монтажа необходимо производить с учетом характерных для системы параметров по температуре и давлению. Применение не соответствующих условиям материалов приведет к постепенному разрушению трубопровода

Из чего делают трубы

Давайте посмотрим на материалы.

В этом отношении все трубы подразделяются на несколько категорий.

Классификация эта применима, конечно, не только в пожаротушении.

Оцинкованные газоводопроводные трубы

Этот вид патрубка проектировщики выбирают для разрабатываемых систем спринклерного, дренчерного ПТ, в качестве трубной разводки газовых АУПТ.

Они очень износостойкие и являются достойной заменой изделий из многих других материалов.

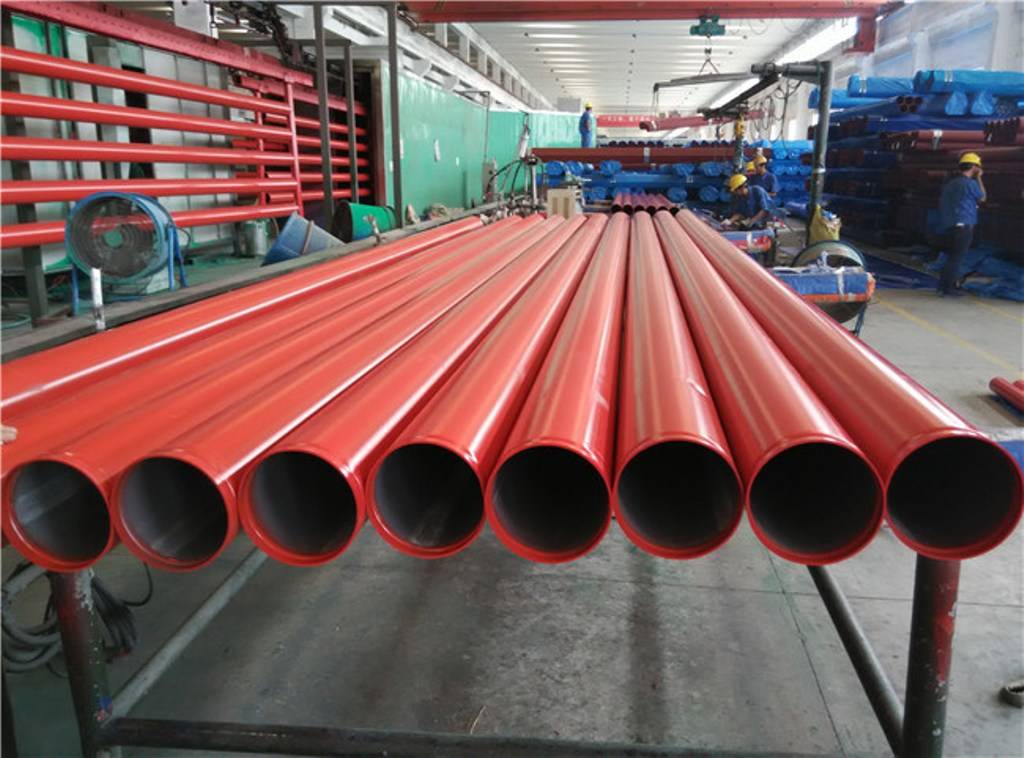

Стальные трубы

При изготовлении используется горячая формовка либо промышленная электросварка.

Для защиты от коррозии их покрывают цинком.

Он уберегает трубу от ржавчины, а также иловых образований.

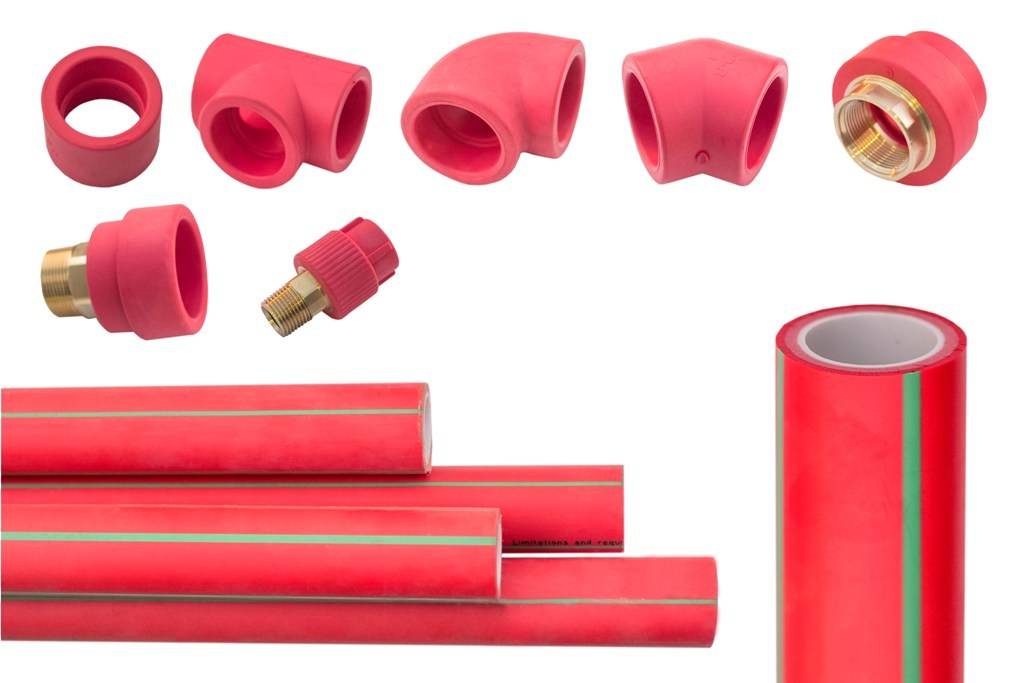

Полипропиленовые трубы

Этот органический полимер часто употребляется при прокладке водопровода внутри сооружения.

Достоинства: коррозийная стойкость, малый вес, стойкость к гидроударам, невысокая стоимость.

Применяются для монтажа АУПТ водяного типа, в том числе ТРВ.

Полиэтиленовые трубы, ПВХ

У последних очень высокий показатель жесткости,

поэтому они находятся на службе водоотводящих узлов,

канализации коммуникаций, сигнализационных систем.

Полиэтиленовые изделия, хотя и имеют преимущества, увы, слишком дорогостоящие для повсеместного применения.

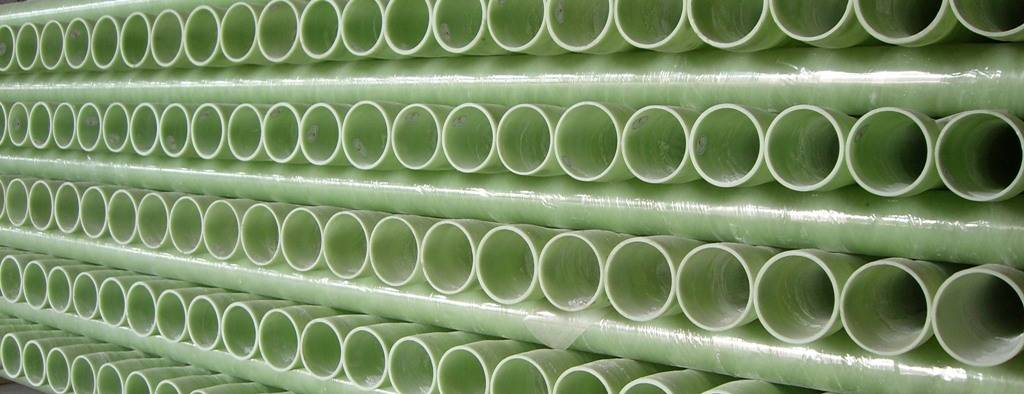

Стеклопластиковые трубы

Здесь в роли армирующего компонента выступают стекловолоконные нити, оболочки, огнезащитные вещества на основе базальта или прочие огнестойкие фиброволокна.

Металлопластиковые трубы

Эти конструкции состоят из алюминиевой либо медной проволоки в виде мелкоячеистой сетки,

или тонкой фольги из таких материалов в сочетании с полипропиленом, полиэтиленом или ПВХ.

По сути, это армированный полимер. Он более прочный, устойчив к давлению транспортируемого ОТВ, внешним факторам.

И как любой пластик довольно гибкий.

Изделия из пластика, а также металлические трубы, содержащие в своем составе полимеры,

хоть и позиционируются как магистрали для всех видов пожаротушения, но объективно таковыми не являются.

При газовом или аэрозольном тушении пожара предпочтительным было, есть и остается использование трубы из металла.

Область применения

• для работы с высоким давлением;
• создания коммуникаций в котельных;
• огнестойкие трубы для магистралей;
• коммуникации, имеющие переменное сечение;
• для применения в химической промышленности;
• для проведения геологической разведки и карьеров;
• с подшипниковым механизмом.

Помимо этого, в сфере строительства часто используются для прокладки кабеля гибкие гофрированные шланги и негорючие ПВХ трубы, выдерживающие температуру 650 ℃. Для коммуникаций также широко применяются полиэтиленовые трубные изделия. Но ПНД трубы негорючими назвать нельзя, так как они плавятся при температуре 130 ℃, а при 70° уже размягчаются.

Современные полипропиленовые трубы: характеристики и правила выбора труб

Среди основных параметров выбора систем различного рода коммуникаций на сегодняшний день находятся надежность, долговечность и экономичность.

Чугунные и металлические трубы постепенно изживают себя, а на их место приходят более новые и современные материалы, основанные на полипропилене.

Такие трубы применяют из-за их уникальных свойств, удобства эксплуатации и простоты монтажа. Именно поэтому у полипропиленовых труб характеристики практически во всех случаях лучше характеристик металлических или им подобных трубопроводов.

Они приобретают все большую популярность среди пользователей.

Современные трубы

К числу основных компонентов изделий из полипропилена стоит отнести специальный сополимер под названием радон, который получают посредством химической реакции с участием этилена.

Важно

Подобные технологии позволяют полипропилену существенно улучшать свою эластичность и другие механические свойства.

При этом расходы сырья в процессе производства сокращаются, что и стало причиной демократичности стоимости готового материала.

Особенности и характеристики полипропиленовых труб

Изделия из полипропилена располагают всеми характеристиками, позволяющими использовать их в системах водоснабжения как жилых домов, так и производственных помещений.

К основным достоинствам стоит отнести высокую устойчивость к повышенным температурам и низкую теплопроводность. Ко всему, износоустойчивость труб из полипропилена сможет порадовать каждого, а способность выдерживать скачки температуры до 95 градусов по Цельсию защитят от форс-мажорных ситуаций.

Монтаж по силам любому

Плюс ко всему, такие изделия весьма экологичны, пластичны и прочны, обладают химической устойчивостью к коррозии и отложению на рабочих поверхностях известковых и солевых налетов. Добавление в состав полимера специальных добавок и стабилизаторов позволяет улучшить некоторые характеристики.

Таким образом, имеются виды труб, устойчивые к гидравлическим ударам, а также перепадам температур и давления.

Не стоит забывать о таких характеристиках, как высокая технологичность процесса производства, легкий вес, долговечность, бесшумность и простой монтаж, позволяющие оперативно менять системы отопления и водоснабжения даже в больших помещениях.

Ассортимент полипропиленовых трубы на рынке

Как правило, полипропиленовые трубы и фитинги рассчитанные для каждого конкретного случая.

Можно встретить три вида труб из полипропилена, которые имеют разную толщину стенок, а поэтому выдерживают давление от 10 до 20 МПа. Кроме этого, можно найти и армированные трубы (подробнее рассматривали тут), которые имеют более высокие теплофизические характеристики.

Существует еще и классификация в соответствии с диаметром, и согласно ей диаметр трубы может составлять 16-125 миллиметров. Но в будущем можно будет достигать еще большего диаметра.

Большой выбор – залог простоты монтажа

Что касается расцветки, то полипропиленовым трубам придают зеленую, серую, черную и белую окраски.

Совет

Хотя это буйство красок и не дает практически никаких преимуществ, но черные трубы все же являются более устойчивыми к ультрафиолетовому излучению.

Что касается условий использования и эксплуатации, то они ничем не отличаются, ведь в процессе изготовления используется одна технология и одни материалы. Так что без разницы, зеленая труба или белая, процедура монтажа будет оставаться одной, точно как и температура сварки.

Виды полипропиленовых труб для водопровода

Во время обустройство коммуникаций важно правильно выбрать каждую составляющую деталь. Полимеры имеют разную структуру и характеристики

Трубы полипропиленовые для холодного и горячего водоснабжения

Поэтому доступны следующие разновидности:

• Для изготовления сетей с холодной водой. Элементы этого типа имеют однослойную структуру, рассчитаны на давление максимум 10 бар с температурой не выше +20°С.
• Для создания коммуникаций с холодной и нагретой водной средой. Однослойная продукция данного вида применяется для перемещения жидкости с температурой не более +75°С и давлением максимум 20 бар.
• Для воды с давлением 20 бар, температура которой не выше +90°С. Этот подтип имеет многослойную структуру, где присутствует армирование в виде перфорированной фольги из алюминия.
• Для жидкости под давлением от 20 до 25 бар и с температурой максимум +90°С. Данная многослойная продукция усиливается с помощью стекловолокна.

Разнообразие трубопроводных изделий для ГВС и ХВС способствует монтажу необходимой надежной и эффективной системы. Основными критериями их выбора служит материал и структура.

Материал

При устройстве коммуникации необходимо использовать ПП соединительные элементы и напорные ПП трубы, не нарушающие требований ГОСТ 32415-2013 и ISO 15874-2013. Их производство осуществляется из полимеров 4-х типов:

• Гомополимера, в обозначение продукции из которого присутствует аббревиатура РР-Н или ПП-Г.
• Блок-сополимера, изделия из которого маркируются РР-В или ПП-Б.
• Рандом-сополимера, трубопроводные детали из которого обозначаются PP-R или ПП-Р.
• Рандом-сополимера с измененной кристаллической решеткой, отличающегося повышенной термостойкостью. При маркировке указываются литеры PP-RCT или ПП.

Продукция производится для холодной и горячей воды. Она отличается долговечностью. Эксплуатация составляет 50 лет.

Армирование

Строение ПП труб, армированных перфорированной фольгой из алюминия, состоит из 3-х слоев. После создания внутренней части укладывается усиливающий материал. Затем армирование укрывается полимером.

Верхний полипропилен предохраняет появление повреждений на алюминиевой фольге. Усиливающий слой представляет собой внутридиффузионную преграду. Она предотвращает проникновение воздушных молекул в отопительные системы закрытого типа.

Однослойные отличаются от многослойных меньшим значением теплового линейного расширения. Поэтому они обладают повышенной жесткостью. Это свойство позволяет снизить количество компенсаторов и узлов крепления при устройстве инженерных коммуникаций.

Армирование также выполняется стеклотканью. Благодаря этому усиливающему материалу трубопроводы приобретают повышенную прочность. Стеклоткань также уменьшает линейное удлинение продукции.

Полипропиленовые трубы при организации ВПВ

В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.

У полипропиленовых труб есть свои серьезные преимущества:

• они устойчивы к образованию конденсата;
• у них высокая износостойкость;
• полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
• простота монтажа;
• низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
• полипропилен не горит;
• отсутствие протечек в местах стыков за счет отсутствие мест сварки;
• монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.

Какие бывают и какие лучше

Лучшие полипропиленовые трубы

По строению полипропиленовые трубы бывают трех видов:

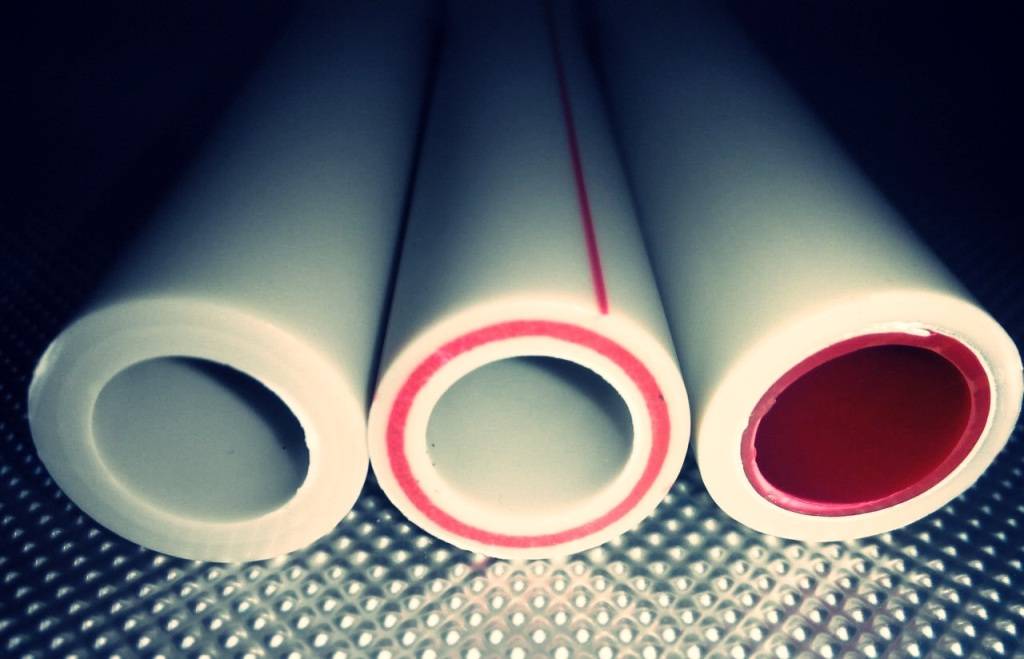

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные:
  • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
  • армированные фольгой — конструкция похожа.

Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw
