Недостатки труб из ППР
К сожалению, минусов у полипропилена больше, нежели плюсов. Практический опыт экспертов и отзывы о материале говорят следующее:
- делать сварку и монтаж пропилена сложно, от исполнителя требуется строгое соблюдение технологии;
- трубопроводы, даже армированные алюминием, обладают свойством значительно удлиняться при нагреве;
- проконтролировать качество выполнения стыков невозможно;
- из-за того, что трубы не гнутся и поставляются отрезками длиной 4 м, стыки на магистралях могут возникнуть в самых неожиданных и неудобных местах;
- не рекомендуется производить сборку системы при низких температурах, а при морозе – запрещается;
- большая толщина стенки делает полипропиленовую трубу больше, чем металлопластиковая того же диаметра;
- утолщенные тройники, колена и другие фитинги занимают много места.
Существенное отличие полипропилена от других полимерных труб – большая толщина стенок
Наиболее спорное утверждение, вызывающее массу недовольства у приверженцев пропилена, – сложность монтажа. На всех интернет–площадках они пытаются доказать, что научиться паять полипропиленовые детали очень легко, для освоения технологии новичку хватит 15-минутной тренировки.
Это демонстрируется на видео, где работник лихо стыкует ППР фитинги с трубами, установив паяльник на столе. В реальной жизни все гораздо сложнее, соединения придется паять на весу, в труднодоступных местах, одновременно удерживая руками сварочный аппарат и участок трубы.
Диаметры металлопластиковых труб и характеристики, таблицы с параметрами
В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.
Состав металлопластиковых труб
Металлопластиковые изделия состоят из нескольких слоев (рис. 1):
- Верхний слой – сшитый полиэтилен;
- Промежуточный слой – алюминий;
- Внутренний слой – сшитый полиэтилен.
Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.
Рис. 1 Слои металлопластиковой трубки
Характеристики металлопластиковых патрубков
Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

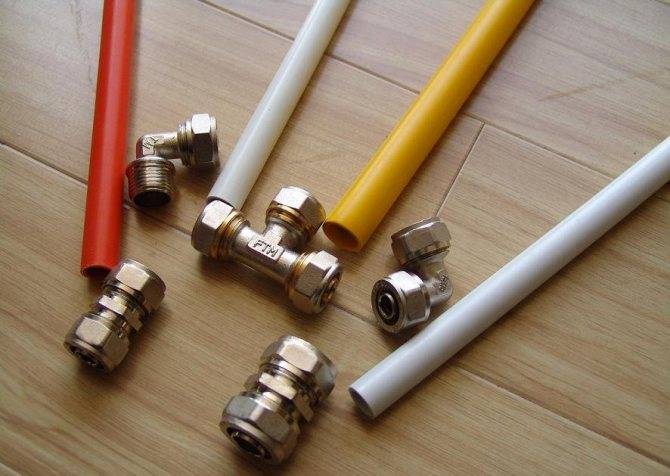

Рис. 2 Фитинги для металлопластиковых конструкций
Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.
Вес 1 погодного метра, грамм
Объем жидкости в 1 погонном метре, литры
Размеры труб из металлопластика
Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.
Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.
Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.
Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.
Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.
Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.
Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.
Выбор металлопластиковых изделий
При выборе следует учитывать такие параметры металлопластиковых патрубков:
Толщина стенок; Внутренняя проходимость и внешнее сечение; Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.; Показатели теплопроводности; Показатели максимальной и минимальной температуры; Допустимый радиус изгиба; Срок службы. Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения
Это зависит от производителя
Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.
Трубы из полипропилена
Для изготовления ППР труб используется рандом (это полипропилен третьего типа).
У данного модифицированного материала есть огромное количество положительных свойств, благодаря которым, выполненные из него изделия, могут применяться не только в холодном, но и в горячем водоснабжении.
Кроме того, ППR обладает повышенной устойчивостью к различным химическим соединениям.
Поэтому, его очень часто задействуют при обустройстве трубопроводов технологической направленности.
Полипропилен принадлежит к разряду материалов, относящихся к термопластам.
Это обозначает, что он становится мягким и начинает плавиться только при высокой температуре (+170 градусов Цельсия).
Качественные ППР изделия способны выдержать номинальные значения температуры, варьирующейся в пределах 75 – 80 градусов.
Максимум, чему они могут противостоять, так это временным скачкам до +95 градусов Цельсия.
Сие является причиной того, что многие специалисты не советуют использовать их при монтаже системы отопления.
Трубы из полипропилена невозможно согнуть.
Поэтому, если нужно сделать поворот или изгиб, не обойтись без фитинга.
Фиксация элементов системы производится с помощью, специально предназначенного для этих целей, сварочного аппарата.
Плюсы трубопроводов из ППR.
- Водонепроницаемость всех соединений.
Благодаря этому свойству данная продукция с успехом применяется в системах водопровода скрытого типа. - Они не подвержены коррозионным процессам.
Это способствует длительному сроку эксплуатации. - Повышенная механическая износостойкость.
- В период всего времени функционирования трубопровода, его внутренний диаметр остается неизменным.
На гладких стенках не образовывается накипь и другие отложения. - Отличные звукоизоляционные качества.
Шум воды в этих трубах неслышен совсем. - Их легко и быстро монтировать.
Для этого не требуется специальных знаний и умения.
Стыки свариваются за минимальный промежуток времени. - Полипропилен является экологически чистым материалом.
Он совершенно безвреден для здоровья человека.
После использования его перерабатывают без нанесения ущерба природе. - ППР не вступает во взаимодействие с химически активными веществами.
Он не способен изменить вкус, запах, цвет и состав воды. - Хорошая термопластичность.
Благодаря этому качеству трубы после заморозки и последующего оттаивания принимают свою первоначальную форму и размер, при этом, не лопаясь и не деформируясь. - Стоимость продукции доступна широким слоям населения.
Минусы изделий из полипропилена.
- Если трубы не армированы, их нельзя применять для монтажа системы, по которой будет проходить хорошо нагретая жидкость.
- Значительное температурное увеличение в размерах.
Этот факт нужно принять к сведению при обустройстве горячего водопровода.
В данном случае трубы не рекомендуют прятать под отделочные материалы.
Так как при расширении пустотелых предметов, они будут испорчены. - Неизбежность применения при монтаже разводки большого числа крепежных элементов.
А это приведет к удорожанию конструкции. - Трубы невозможно соединить друг с другом без специального приспособления для пайки, с ним еще нужно уметь управляться.
- Недопустимо собирать систему при низких температурах.
Современный рынок предлагает еще один вариант таких труб – армированные.
Они обладают улучшенными техническими характеристиками.
По таким изделиям может транспортироваться жидкость, температура которой от +95 до + 120 градусов Цельсия.
Марки металлопластиковых труб: характеристики henko
Насыщенность рынка изделиями из металлопластика различных марок делает затруднительным выбор не только для рядового потребителя, но и для опытного специалиста. Но можно выделить несколько самых популярных марок, среди которых и металлопластиковые трубы henko.
Технические характеристики изделия этой комании не отличаются от характеристик любой другой. Трубы henko используются для напольного, настенного и радиаторного отопления, в системах как холодного, так и горячего водоснабжения, системах подачи воздуха, различных жидкостей и дизельного топлива.
Единственная проблема при покупке продукции henko – великое множество поддельного товара.
Оригинальная труба этой марки имеет зеленовато-желтый внутренний слой и промаркирована вдоль каждого метра. Поддельное изделие отличается блестящей поверхностью и нечеткой маркировкой, содержащей замену цифр и букв.
Сферы применения
Использование металлопластиковых труб не ограничивается бытовыми трубопроводами. Их применяют в промышленности, транспорте и сельском хозяйстве:
- для транспортировки сжатого воздуха, различных жидких и газообразных веществ;
- для экранирования/защиты проводов;
- в системах кондиционирования.
Определяясь, какие металлопластиковые трубы выбрать, следуетиметь в виду, что их нельзя использовать:
- в системах отопления с элеваторными узлами;
- в помещения, имеющих категорию «Г» пожарной безопасности;
- при давлении выше 10 бар;
- рядом с источниками тепла, температура которых выше 150 градусов.
Преимущества:
- экологическая безопасность;
- эластичность;
- устойчивость к коррозии и зарастанию
- высокий уровень звукоизоляции;
- пропускная способность в 1.3 раза выше, чем у металлических трубах;
- устойчивость к отрицательным факторам внешней среды;
- надежность металлопластиковых труб предопределяет их долгий срок службы;
- небольшой вес;
- теплопроводность ниже, чем у алюминиевых и у изделий из стали;
- простота монтажа, минимальное количество инструментов, возможность заливать в бетон;
- при ремонте не требуется применение сварочного оборудования;
- эстетичный внешний вид без покраски.
Недостатки:
- у пластика и металла различные коэффициенты расширения, что может вызвать протечки в результате ослабевания соединений;
- при изгибании требуются специальные пружины;
- не выдерживает многократных изгибов;
- в местах изгибов необходимы компенсационные петли.
Минусы металлопластиковых труб следунет учитывать при монтаже трубопровода – например, оставлять определенный запас по длине.
Критерии выбора: важные моменты и видео-инструкция
Необходимо купить трубы металлопластиковые? Как выбрать? Существует несколько критериев, определяющих качество этих изделий:
- сварен алюминий должен быть внахлест – любой сварщик подтвердит, что шов встык всегда слабее шва внахлест;
- у прочной трубы толщина алюминиевого слоя не бывает менее 0,3 мм;
- полиэтилен должен быть высокого качества;
- недопустимо расслоение.
Практика показывает, что качественная металлопластиковая труба не может стоить дешево.
Характеристики и свойства
Пластиковые трубы – изобретение сравнительно новое. Распространилось в конце последнего века, когда человек научился синтезировать полимеры хорошего качества при низкой цене производства. Пластиковые изделия имеют массу преимуществ, особенно если сравнивать их с металлическими аналогами.
Полимеры, в отличие от металла, не стареют. Период их полураспада исчисляется сотнями лет. Пластик имеет нулевую реакцию на контакт с водой, влагой, сыростью, холодным воздухом, землей, бактериями и множеством других веществ.
Другое дело металл, который в не обработанном виде подвержен массе опасных воздействий. Неудивительно, что пластиковые трубопроводы стали распространяться с уникальной скоростью, и уже за несколько десятков лет начали доминировать в гражданском строительстве.
Рассматриваемые нами варианты – так или иначе являются производными от полимеров. Хоть и имеют некоторые отличия.
А соответственно обладают всеми преимуществами пластика. Но что же между ними отличается? Именно на этот вопрос мы будем отвечать, планомерно изучая все конструкцию, особенности, а также плюсы и минусы их применения.
Нюансы применения металлопластиковых труб
Металлопластик – известный строительный полимер, используемый преимущественно в трубном производстве. Являет собой синтез пластика и тонкого алюминия.
Второй по счету слой, защищенный с двух сторон пластиком – тонкий алюминий. Его задача – стабилизация формы и конструкции трубы, формирование более прочного и надежного каркаса, не поддающегося внешним воздействиям, температурным расширениям и т.д.
Все это позволяет справиться с едва ли не главной болезнью, которой издавна страдали пластиковые изделия. Дело в том, что материал трубы, не имеет значения рассматриваем мы пластиковые или металлические образцы, неизбежно подвергается тепловой деформации, если через него пускать носитель с высокой температурой.
Полипропиленовые труб с армирование, а также резьбовые фитинги под полипропилен
К примеру, в трубах отопления замечено, что при активном их использовании диаметр стабильно увеличивается в момент повышения температуры носителя. Чем выше температура, тем сильнее коэффициент теплового расширения.
Коэффициент этот не статичен, и зависит от конкретного материала трубы. Пластик расширяется сильно, при этом может еще и статья намного мягче, что конечно же, недопустимо.
Металл тоже расширяется, но в десятки раз слабее. Там показатель деформации исчисляется в долях миллиметра.
Использование же металлического каркаса в диффузионной сплавке с полимером и наделяет металлопластиковые трубы дополнительной защитой от тепловых деформаций.
Плюсы и минусы
Разберем основные плюсы и минусы, которыми обладают металлопластиковые трубы. Это необходимо сделать, чтобы в итоге понять, какие же варианты лучше покупать.
Итак, к неоспоримым плюсам металлопластика относят:
- возможность деформации;
- хорошее сопротивление тепловому расширению;
- повышенная прочность;
- минимальный шанс появления трещин или разрушения трубы (внутренний слой алюминия просто не дает ей разойтись до значений, при которых трещины образуются);
- легкость в обработке.
Мы не указывали здесь стандартные плюсы полимеров, так как они распространяются как на металлопластиковые, так и на полипропиленовые трубы, да и к тому же, про эти свойства ми упомянули в начале статьи.
Как видите, неоспоримые плюсы таких труб – повышенная прочность, в сочетании с возможностью загибать их, и устойчивостью к появлению трещин.
Полипропиленовые трубы в разрезе
Не стоит думать, что металлопластик полностью универсален. Но он все же лучше приспособлен для таких задач, чем остальные варианты.
Однако, не забудем упомянуть и про негативные свойства:
- повышенная стоимость;
- имеют больший вес, чем традиционные пластиковые трубы (различия не столь значительны, но они есть);
- сложнее монтировать, за счет необходимости использовать специальные фитинги;
- монтажные работы невозможно провести без специальных инструментов, в любом случае понадобиться зачищать трубу и калибровать ее, что голыми руками сделать невозможно;
- металлопластик стоит дороже стандартных полимеров.
Металлопластик
Трубные изделия из металлопластика – это многослойные армированные конструкции, каркасом которых служит алюминиевая труба толщиной от 0,2 до 2 мм. Снаружи и внутри изделие имеет оболочку из полимера PE -X. Пластиковые слои соединены с алюминием клеящим составом.
Благодаря гладкости пластиковой поверхности они не забиваются так, как стальные и чугунные. Алюминиевая прослойка препятствует проникновению кислорода в трубы, увеличивая срок их службы, и существенно уменьшает тепловое расширение пластика.
Рабочая температура металлопластиковых изделий равна +95С, максимальная – +130С. Давление, которое они способны выдерживать при 95°С – 10 атмосфер, при 25°С – 25 атмосфер.
Трубы из металлопластика достаточно легко можно монтировать и менять самостоятельно. Они соединяются компрессионными фитингами-переходниками с резьбой. Однако надежность таких соединений может быть недостаточной, особенно при непрофессиональном подходе. Лучше для этих целей пригласить мастера. Пресс-фитинг считается гораздо более надежным способом, но для него требуется специальный инструмент – прессовые клещи.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как подобрать обои для зала: дизайн интерьера
Характеристика полипропиленовой продукции
Предыдущие характеристики показывают, что металлопластиковые трубы являются превосходным материалом для водопровода, но спешить с окончательными выводами не стоит, какие варианты лучше МП или полипропиленовые, решать рано, из-за того, что впереди анализ характеристик ПП трубопроката.
Встретить полипропиленовые трубы можно во многих сферах, где используется трубопрокат. Эти трубные материалы, аналогично металлопластиковым, предстают экологически безвредными изделиями, которые гарантируют безопасное выполнение технологических процессов.
Качество данного трубопроката прямо зависимо от материала — исходника. Поэтому, крупнейшим достижением стало появление полипропилена (рандом сополимера), проявляющего высокотемпературные возможности. Помимо температурных показателей повысилась эластичность и вязкость данного материала. В такой трубосети может замерзать вода, и при этом трубопровод сохраняет свою целостность.
Способы монтажа полипропиленовых и металлопластиковых трубопроводов
Для соединения полипропиленовых изделий используется технология диффузионной сварки, при которой происходит частичное плавление тела трубы и фитинга, один элемент как бы вдавливается во второй. При этом в процессе плавления полимерные цепочки распадаются, но при остывании снова собираются. То есть происходит соединение труб и фитингов на молекулярном уровне. Образованный в процессе сварки шов является прочным, по своим характеристикам не уступает показателям цельной арматуры.
Обжимной способ монтажа — обжимное кольцо «стягивается» при помощи специального пресс-ключа.
При разъемном способе в качестве соединителей выступают резьбовые фитинги. Их конструкция предполагает, что первый конец должен соответствовать раструбу, а второй - сгону. Резьба на фитинге может быть сделана внутри/снаружи. Стандартно фитинги устанавливают на различные запорно-регулируюшие элементы, в т. ч. вентили. Для разветвлений и поворотов используют неразъемные соединения — муфты, тройники и т.д.
Соединение металлопластиковых изделий может осуществляться 2 способами — резьбовым (его называют цанговым), прессовым. Первый способ напоминает тот, который используется для стыковки металлических труб. Но из-за скачков температуры могут возникать деформации, поэтому такое соединение нужно укреплять. При скрытой прокладке его не рекомендуется использовать. Прессовое соединение считается более надежным и долговечным.
Монтаж и эксплуатация трубопроводов
Различные свойства материалов обуславливают разную форму выпуска труб и требуют отличных подходов к выполнению монтажных работ и эксплуатации системы.
Металлопластик
Металлопластиковые трубы выпускаются в бухтах. В ходе выполнения работ бухта разматывается. Отмеряется отрезок необходимой длины. Отрезается при помощи круговых ножниц или ножовки по металлу и вручную выпрямляется.
Очень большим достоинством является гибкость материала. С небольшим радиусом трубу можно гнуть вручную («на коленке»). При использовании внутреннего кондуктора-вкладыша (пружины) согнуть металлопластик можно под теми углами, какие необходимы, вплоть до 90°. Однако подобными вещами лучше не увлекаться, так как изгиб под большим углом ослабляет алюминиевый слой и ведет к его деформации, растрескиванию и заломам.
Соединение отдельных участков выполняется при помощи фитингов. Различают два вида:
- Цанговые (с накидной гайкой).
- Обжимные (под запрессовку).
Для монтажа цанговых фитингов не требуется какого-либо специализированного, дорогостоящего инструмента. Вполне достаточно двух разводных или водопроводных (газовых) ключей. Монтаж обжимных фитингов выполняется уже при помощи электрического или ручного пресса.
Слабым местом в соединениях с накидной гайкой является уплотнительная резиновая или нейлоновая прокладка. При повышенных температурах она через один-два года теряет эластичность и при резком изменении давления в системе отопления может начать подтекать. Чтобы исключить протечки требуется периодическое подтягивание соединений. Поэтому лучше не располагать фитинги в труднодоступных местах или за слоем декоративной отделки.
Фитинги металлопластиковых труб под запрессовку лишены этого недостатка. Благодаря высокой герметичности их можно полностью замуровывать в стены.
Непосредственно монтаж выполняется следующим образом:
- при помощи шаблона или ножа контролируется срез трубы (он должен быть идеально круглым);
- накидная гайка фитинга одевается на трубу;
- проверяется наличие уплотнительных прокладок;
- подготовленный конец трубы одевается на посадочное место фитинга;
- плотно, без приложения излишних усилий заворачивается гайка.
Полипропиленовые трубы
Форма выпуска полипропиленовых труб – прямые отрезки длиной до 3 метров. Для соединения отдельных элементов используются полипропиленовые фитинги.
При помощи специального инструмента или ножа на конце трубы удаляется слой алюминия и слегка подтачивается внешний диаметр.
Процесс монтажа выглядит следующим образом:
- подготовленная труба вставляется в отверстие фитинга;
- на соединение одевается зажим паяльника;
- выполняется пайка соединения.
При нагревании полипропиленовые детали расплавляются и образуют монолитную конструкцию. В процессе эксплуатации при правильном монтаже протечки физически не могут образоваться. Это позволяет при необходимости выполнять скрытую разводку системы.
Трубопровод прячется за чистовой отделкой или замуровывается внутрь массива стены.
Подводя итог
Сравнивая оба вида труб для отопления, полипропиленовые и металлопластиковые, можно утверждать, что большой разницы в их монтаже нет
Но очень важно не забывать, что, устанавливая любую из данных систем, большое внимание нужно уделить размеру обустраиваемого помещения, так как данный фактор непосредственно повлияет на этапы всех предстоящих работ
Так, нужно отметить, что с одинаковым успехом можно устанавливать как полипропиленовые, так и металлопластиковые системы, достаточно только внимательно рассмотреть все их технические стороны и четко проследовать всем правилам установки. Для облегчения монтажных работ лучше всего изучить разные фото вариантов этих отопительных труб, их всегда можно найти у мастеров, которые занимаются обустройством оборудования этого типа.
