Двухконтурный электрический котел: как работает устройство системы обогрева дома

Лучшие отопительные электрокотлы на 380 В

В этой категории представлены электрические котлы, которые подходят для отопления дома. Как правило, такая техника предлагается в расширенном оснащении. Для функционирования мощных нагревательных устройств применяется трехфазное электропитание на 380 В.

1. ZOTA 12 Lux 12 кВт одноконтурный

Этот настенный котел подойдет для загородного дома с общей площадью отапливаемых помещений до 120 м кв. Мощность нагревательных элементов регулируется ступенчато в диапазоне от 4 до 12 кВт. Допустимо подключение серийных радиаторов или системы теплого пола. Кроме комнатного термостата можно подключить уличный датчик для точной регулировки работы техники в автоматическом режиме. Котел выполняет свои функции при давлении в контуре до 6 бар.

Плюсы:

• лучшие отзывы;
• расширенное оснащение;
• наличие встроенного хронотермостата;
• есть возможность управления насосом;
• возможность задавать индивидуальные настройки;
• точное поддержание установленных рабочих параметров с учетом реальных температурных данных;
• компактность (29 х 73 х 16 см).

2. Protherm Скат RAY 12 KE /14 12 кВт одноконтурный

Плюсы:

• надежный одноконтурный электрический котел с отличными потребительскими характеристиками;
• безупречное качество сборки;
• легкость монтажа (из отзывов);
• встроенная система диагностики;
• интуитивно понятное управление;
• элегантный внешний вид;
• наличие контроля повышения напряжения
• минимальный уровень шума.

3. Savitr Premium Plus 22 22.5 кВт двухконтурный

Самый мощный электрокотел в рейтинге обеспечивает эффективное функционирование систем отопления и горячего водоснабжения. В режиме максимальной мощности с его помощью поддерживают установленную температуру воздуха в помещениях площадью до 220 м кв. Для компенсации расширения теплоносителя двухконтурный котёл оснащена крупным баком 12 л.

Плюсы:

• лучший двухконтурный электрический котел по отзывам;
• подключение теплых полов;
• можно использовать для подготовки горячей воды;
• программирование рабочих режимов;
• запоминание настроек даже при выключении;
• поддерживается автоматическая ротация ТЭНов;
• нагревательный элемент из нержавеющей стали;
• уличный датчик температуры.

Минусы:

высокая стоимость.

Настенный

Двухконтурные котлы отопления для закрепления на стене привлекают гораздо больше внимания. Их легко вписать в обстановку, в состав имеющейся кухонной стенки, чтобы не занимать пространство на полу, которое больше подойдет для установки рабочих поверхностей и такой бытовой техники, как духовой шкаф, раковина, посудомойка и стиральная машинка.

Малый вес настенного двухконтурного котла поясняется использованием проточных теплообменников. Сказывается это только на снижении общей теплоемкости системы отопления. Для горячего водоснабжения все остается без изменений в сравнении с напольными вариантами.

В настенном исполнении можно встретить:

• Котлы мощностью до 6 кВт с накопительной емкостью 40-80 литров и расширительным баком.
• Котлы мощностью 6-12 кВт прямоточного типа с расширительным баком.
• Котлы мощностью от 12 до 24 кВт с прямоточным теплообменником без расширительного бака и теплоаккумулирующей емкости.

Более мощные устройства рассчитаны на установку в производственных помещениях или в составе отопления офисных и общественных зданий.

Уже при выборе подходящей модели двухконтурного котла отопления следует предусмотреть место для его установки и, уже отталкиваясь от допустимой нагрузки на стену, подбирать оптимальный вариант

Если требуемая мощность или дополнительные элементы требуют большей массы агрегата, то лучше обратить внимание на напольное исполнение

Подключение труб отопления, холодной и горячей воды осуществляются снизу котла. Это дает возможность скомпоновать трубы самым удобным и наглядным образом и даже спрятать часть в стенах, выполнить аккуратный заход в стяжку при нижней разводке.

Как выбрать турбированный газовый котел для отопления частного дома

Настенный или напольный

• напольные – более универсальные и долговечные, поскольку конструкция неограниченна в весе, в них часто устанавливаются долговечные чугунные теплообменники.;
• навесные (настенные) – компактные и лёгкие, средней и малой мощности (10–50 кВт) котлоагрегаты, часто имеющие больший КПД, чем напольные модели. Однако в виду требований к весу, в них используются менее устойчивые к коррозии стальные и медные теплообменники.

Кроме того, настенные котлы содержит все необходимые модули системы отопления в одном корпусе (расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и т.д.), что не только упрощает, но и делает дешевле монтаж. Напольные же модели редко оснащены всеми необходимыми модулями.

Одноконтурный или двухконтурный

Функциональность турбокотла определяется количеством контуров:

• одноконтурный – его возможности ограничены исключительно отоплением;
• двухконтурный – наряду с отоплением нагревает воду для бытовых нужд.

Двухконтурный котел является комбинацией котла и проточного нагревателя, т. е. обогрев помещения прекращается во время подачи горячей воды. Стоит уточнить, что вопреки распространённому мнению, теплоноситель не успевает остыть за время простоя, поэтому температура в жилище сохраняется.

Тип и материал теплообменника

Материал теплообменника влияет на долговечность котла:

• чугун (срок службы 25–30 лет и более) – самый термо- и коррозиеустойчивый металл, но хрупкий и тяжёлый, поэтому используется только в напольных моделях;
• медь (срок службы 12–17 лет) – очень лёгкий и теплопроводный металл (он быстро нагревается и остывает), слабо подвержен коррозии, но может прогорать.
• сталь (срок службы 10–15 лет) – металл хорошо переносит транспортировку, т. к. не чувствителен к физическому воздействию, легкий и недорогой в производстве, но склонен к образованию ржавчины, что с годами приводит к протеканию.

Двухконтурные котлы делят ещё и по типу теплообменника: раздельные (для каждого контура свой) и сдвоенный – битермический (контур ГВС проходит через основной теплообменник). Последний вариант дешевле, но он менее надежный, т. к. образующуюся в нем накипь практически невозможно очистить, именно закупоривание накипью часто становится причиной преждевременной поломки.

КПД

Несмотря на то, что у атмо- (90–92 %) и турбокотла (92–95 %) «чистый» КПД практически совпадает, у второго будет выше эффективность расхода газа.

Дело в использовании коаксиального дымохода: когда в его внешнюю полость попадает холодный воздух с улицы, он начинает нагреваться ещё до перехода в камеру сгорания от тепла дыма (100–130 °C), который выходит через внутреннюю полость этой же трубы. Поэтому на дальнейший нагрев тратится меньше ресурсов. Сюда же стоит добавить более эффективное управление притоком воздуха и тягой, что также сказывается на расходе газа.

Минимально необходимая мощность

Рассчитать необходимую мощность турбокотла можно по простой формуле: где на 10 м2 обогреваемой площади идёт 1* кВт энергии.

*  теплопотери среднестатистического жилого объекта с потолками до 2,7 м из средней полосы России.

Мы рекомендуем закладывать запас 15–20 % от этого значения, чтобы не эксплуатировать агрегат на пределе, поэтому для этого же объекта Q≈14–15 кВт.

Также, если рассматривать двухконтурную модель, то на пользование ГВС придётся добавить не меньше 15–20 %, итого уже получится что Q≈16–17 кВт

Важно и не переусердствовать с мощность, иначе котел будет слишком часто «тактовать» (включаться и выключаться), что снизит его ресурс

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Рейтинг популярных моделей оборудования

В таблице приведены цены по состоянию на весну 2020 г. Для уточнения сведений можно воспользоваться информацией изготовителя.

Модель	Мощность потребления, кВт	Рекомендованная площадь помещений, кв. м	Диапазон цен, руб.
Kiturami KIB-18DE	18	132	42800-45600

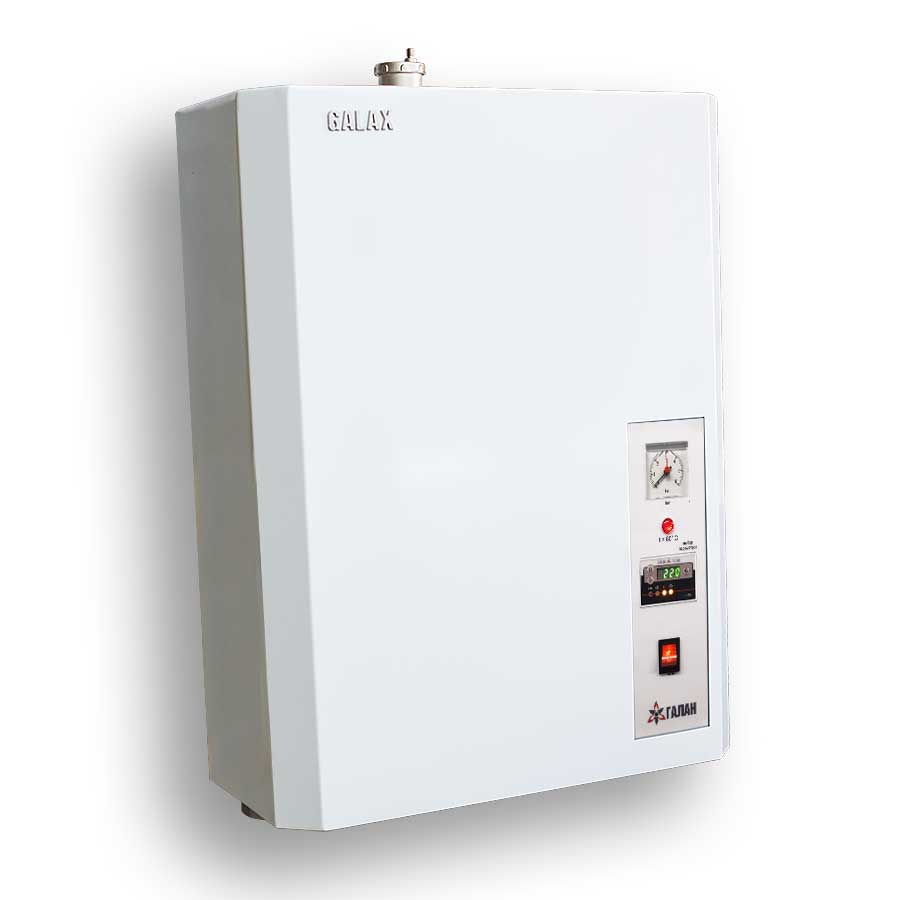

Галан ГАЛАКС G352	9	130	29300-32500
Savitr Premium Plus	12	120	47500-49400
ACV E-Tech S 240 (напольный)	28,8	300	276900-288500
ACV E-Tech W	8,4	85	125400-129200

Отопительные энергосберегающие котлы выполняют свои функции с высоким КПД. Нагрев электричеством применяют, если подключение к газовой магистрали экономически нецелесообразно. Бывают ситуации, когда отсутствуют необходимые технические условия. Для правильных выводов рекомендуется сделать подробный расчет основных инвестиций, сопутствующих и эксплуатационных затрат. Следует не забывать о возможных скидках, которые предлагают магазины в рамках маркетинговых мероприятий.

Подключение

Когда выбор электрического котла сделан, и двухконтурный котел доставлен на место установки, нужно позаботиться о правильном подключении и креплении. Лучше всего крепить электрокотел ближе к источнику электрической энергии, в этом случае не придется прокладывать кабель.

Если один котел обеспечивает одновременно отопление дома и нагрев воды для бытовых нужд, его мощности может быть недостаточно для большого коттеджа. А вот загородный домик — это устройство вполне обеспечит всем необходимым.

Одновременный нагрев воды и отопление

При образовании тепла кислород из воздуха в помещении не выгорает, а также не образуется угарный газ, следовательно, нет необходимости в дополнительном проветривании.

Электрический двухконтурный котел имеет небольшие размеры, что позволяет закрепить его на стене кухни или скрыть в небольшом шкафчике. И уж тем более не понадобиться оборудовать целую котельную для нормального функционирования отопительной системы.

Настенный котел работающий на электричестве можно закрепить на любой высоте от пола, что позволит использовать пространство с наибольшей эффективностью.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды,
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя,
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Устройство и принцип работы

Функциональные компоненты 2-контурного котла:

• емкость с нагревательными элементами;
• теплообменник ГВС;
• насос;
• 3-ходовой и предохранительный клапаны;
• воздухоотводчик;
• расширительный бак;
• датчик перемещения жидкости (крыльчатка);
• блоки контроля, управления, индикации.

В зависимости от исходных установок пользователя к источнику питания подключается соответствующее количество ТЭНов. Насос обеспечивает циркуляцию теплоносителя по контуру с постоянной скоростью. Нагрев отключается после превышения установленного температурного уровня.

В агрегатах с бойлером подогрев запаса воды выполняется постоянно. Такое инженерное решение увеличивает эксплуатационные затраты. Однако устраняется главный недостаток системы – инерционность. Уменьшаются требования к производительности, что позволяет использовать менее мощный ТЭН.

Преимущества

Двухконтурный электрический котел отопления будет отличным решением в той ситуации, если невозможно подключить дом к централизованной отопительной системе. Двухконтурный отопительный котел поможет организовать не только отопительную систему в доме, но и систему горячего водоснабжения.

Система отопления и горячего водоснабжения с электрическим котлом

Во время покупки электрического котла нужно смотреть не только на его цену, но и на его технические характеристики. Только изучая совокупность всех его параметров, можно понять, будет ли целесообразно приобретать тот или иной напольный или настенный электрический котел отопления или нет. Изучив преимущества и недостатки двухконтурного электрического котла, можно принять более осознанное решение о его приобретении.

К преимуществам такого типа котла можно отнести следующие:

• Они обладают компактным размером;
• Не создают шум во время работы;
• Несложны в управлении и не требуют больших усилий во время монтажа;
• Безопасны с экологической точки зрения.

В таких условиях продуктивность таких котлов выглядит более очевидно. Чтобы установить двухконтурный электрокотел для отопления дома, потребуется найти и подготовить для него рабочую поверхность. Котел необходимо устанавливать как можно ближе к источнику электроэнергии.

Двухконтурный котел устанавливают возле источника электроэнергии

Посредством электрического котла можно обеспечить постоянную подачу горячей воды. Это является отличным фактором, особенно в той ситуации, если невозможно подключится к газовой магистрали.

По сравнению с другими системами, в случае отопительной системы работающей на электрическом котле нет необходимости подыскивать для этого агрегата отдельное помещение. Для того чтобы установить настенные электрические котлы отопления, потребуется совсем немного свободного пространства. Это позволяет сэкономить полезную площадь. Настенный электрический котел займет еще меньше свободного пространства.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт;
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Особенности монтажа

Главное при установке двухконтурного котла это сделать тепло систему безопасной и бесперебойной. Для этого нужно предусмотреть:

1. Заземление.
2. Защиту отключения.
3. Стабилизатор напряжения.

Обвязка двухконтурного котла

При монтаже двухконтурного электрического генератора главное правильно рассчитать схему (об этом мы уже рассказывали ТУТ) и выполнить обвязку. Правильно выполненная обвязка не даст создать больших перепадов температур на входе и выходе. Жидкость, нагреваясь, первоначально циркулирует в малом контуре, заем, достигая нужно температуры, поступает в трубы и радиаторы большего контура

А значит важно предусмотреть два контура в схеме

В обвязку включают следующие элементы цепочки: Распределительный клапан, балансирующий кран, циркулирующий насос, манометр, радиаторы, проточный фильтр, трубы, тройники, клапаны (оборотный, воздушный, предохранительный), переходники, крепеж. Все это необходимо просчитать по схеме и приобрести перед монтажом.

Двухконтурные генераторы тепла можно монтировать по следующим вариантам схем:

1. Естественная циркуляция.
2. Принудительная циркуляция.
3. Классическая.
4. При помощи первичных и вторичных колец.

Cхема принудительной циркуляции теплоносителя

Для примера представляем рисунок-схему с принудительной циркуляцией жидкости в системе. На схеме представлены следующие элементы: 1- регулятор температуры в помещение, 2 — узел безопасности (манометр, предохранительный клапан), 3-батареи, 4- электрический двухконтурный генератор тепла, 5 — бак расширительный (закрытый), 6 — циркулирующий насос, 7 — кран наполнения водой системы, 8 — насос анти конденсатный, 9 — клапан обратки, 10 — датчик минимальной температуры.

Особенность монтажа двухконтурного генератора в том, что нужно выполнять прямую и смесительную одновременно.

Как работает двухконтурный электрокотел

В устройстве двухконтурного электрокотла, предусмотрено два нагревательных элемента, не соприкасающихся между собой. Особенность конструкции в том, что котёл, одновременно нагревает горячую воду и теплоноситель.

Принцип работы двухконтурного электрического котла отопления и ГВС, можно описать следующим образом:

• В корпусе находится трубчатый нагревательный элемент (ТЭН). При прохождении электрического тока, внутренняя спираль накаляется. Тепло, полученное в результате нагрева, передается греющей поверхности, соприкасающейся с теплоносителем.
• Передача тепла от поверхности ТЭНа теплоносителю, осуществляется посредством естественной или принудительной циркуляции жидкости в системе отопления. Теплоноситель, попадает в емкость с электронагревателем, проходя через которую соприкасается с разогретой поверхностью и аккумулирует тепло.
• Нагретая жидкость, поступает в систему отопления, отдавая тепло через радиаторы или теплые полы.

Контуры ГВС и отопления, работают практически идентичным образом. При открытии крана горячей воды, включается нагревательный элемент и начинает подогревать жидкость проточным способом.

Двухконтурные энергосберегающие электрические отопительные котлы, имеют встроенную накопительную емкость – бойлер. Нагретая вода хранится в накопителе, с теплопотерей, не более 1оС в несколько часов. После открытия крана, потребителю, сразу подается горячая вода. Экономия, достигаемая благодаря встроенной накопительной емкости, достигает 10-15%.

Современные бытовые двухконтурные электрокотлы многих европейских компаний, создаются с учетом подключения к низкотемпературным системам обогрева – «теплым полам», без необходимости в установке дополнительного оборудования.

Электрокотлы выпускаются в настенном и напольном (стационарном) исполнении.

Навесные 2-х контурные электрокотлы

Двухконтурный настенный электрический котел отопления, оптимальное решение обогрева квартиры, по причине следующих преимуществ:

• Небольшая занимаемая площадь – настенные котлы, отличают небольшие габариты. При необходимости, электрокотел можно встроить в шкаф.
• Отсутствие избыточной мощности – вырабатываемой тепловой энергии, достаточно для обогрева квартиры.

Функциональность – двухконтурные модели, идут в комплектации с встроенным бойлером, автоматикой под управлением микропроцессора. Некоторые котлы, предназначены для подключения к низкотемпературным системам отопления, без необходимости в установке дополнительного оборудования: гидрострелки и узла подмеса.

Двухконтурные электрокотлы настенного типа, оптимальное решение обогрева квартиры многоэтажного дома.

Напольные электрокотлы с двумя контурами

Установка двухконтурного котла в напольном исполнении, оправдана для обеспечения теплом частного дома или коттеджа. Более мощные устройства, чем навесные аналоги, хорошо справляются с обогревом жилых помещений и приготовлением горячей воды в достаточном количестве.

Двухконтурные напольные электрокотлы, занимают много полезной площади. Выпускаются с минимальной производительностью в 10-18кВт (в зависимости от выбранного производителя), поэтому, в основном используются в частных домах или коттеджах.

Большая производительность в конструкции напольных котлов, сочетается с встроенным накопительным баком (присутствует не во всех моделях), автоматикой и высокой пропускной способностью ГВС. Популярностью пользуются решения, с дополнительным подключением внешнего теплоаккумулятора, что позволяет экономить на электричестве, не менее 25-30%.

Суть решения сводится к тому, что выполняется подключение к трехтарифному счетчику. Котел работает в полном объеме только ночью, когда электричество предоставляется по сниженной цене. За это время, нагреваемая вода поступает в теплоаккумулятор. В дневное время суток, котел отключается.

Теплоноситель подогревается за счет сохраненного ранее тепла. Решение оптимально подходит для низкотемпературных систем отопления.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

• расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом,
• насос и грязевик можно установить как на подаче, так и на обратке,
• трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт,
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку,
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Лучшие известные производители и модели: характеристики и цены

SAVITR Premium 15 Plus

Одна из наиболее распространенных среди двухконтурных электрокотлов модель отечественного производства. Отличается наличием программатора, а также комплектного комнатного термостата и выносного датчика уличной температуры. Стоит отметить хорошую для российского производства компоновку и качество сборки, нагревательный узел обмотан слоем термоизоляции, что явно плюс. На практике котел без проблем выполняет свои задачи, серьезных сервисных нареканий за практически 10 лет эксплуатации практически не известно.

Единственные недостатки – это громкие щелчки реле переключения, не самые компактные габариты, спорный дизайн и довольно высокая цена. Выпускается в версиях мощностью 9, 12, 15, 18, 21, 22 и 25 кВт.

Стоимость: 47 200-53 000 руб.

Kiturami KIB-12

Корейский, чуть более дешевый вариант с гораздо более компактными габаритами. Внутренняя компоновка довольно неплохая, нагревательный узел термоизолирован, имеется даже фильтр для воды, что в случае с ТЭНами явно плюс. За счет отсутствия механических переключателей, работа котла практически бесшумная. Однако качество сборки спорное, многие узлы и соединения пластиковые, что в перспективе внушает меньше доверия, чем в случае предыдущего SAVITR Premium с резьбовыми соединениями.

Недостатком также является крайне низкая производительность ГВС, у рассматриваемой модели мощностью 12 кВт – 4,2 л/мин, чего достаточно для полноценной работы всего одной точки потребления горячей воды (при слабом открытии крана – максимум двух точек).

Стоимость: 43 600-52 000 руб.

ACV E-Tech S 160

Бельгийская технологичная модель, вероятно, один из лучших двухконтурных электрокотлов для частного дома. Отличается напольным исполнением и наличием встроенного накопительного бака (от 99 л в младшей версии и до 263 л в старшей), габариты при этом небольшие, характерные большинству напольных котлов. Производительность ГВС (не считая объема бака) также высокая, более 10 л/мин у модели мощностью 14 кВт. Котлоагрегаты марки ACV известны на рынке как крайне долговечные и беспроблемные.

Единственными существенными недостатками являются огромная цена и небольшой, минимально необходимый функционал. Тем не менее это можно решить установкой в панель котла климатического контроллера (опционально) или подключением хорошего программируемого комнатного термостата, возможность подключения внешнего управления в котле предусмотрена.

Стоимость: 239 000-249 000 руб.

Устройство и принцип действия

Большинство электрических котлов построено по ТЭНовой схеме. Внутри стоят ТЭНы, подключенные к блокам автоматики, которые нагревают теплоноситель, передающий тепло в отопительную систему. Питание осуществляется от однофазных и трехфазных электрических сетей. Благодаря высокой эффективности, электрические котлы практически полностью преобразуют электрическую энергию в тепловую – их КПД достигает 99%.

Двухконтурные электрокотлы представляют собой миникотельные, которые обеспечивают ваш дом и теплом и горячей водой.

Классические котлы обладают минимальными размерами и не загромождают пространство. Но они не решают проблему отсутствия горячей воды – как мы помним, централизованное горячее водоснабжение есть только в городах, в многоэтажных домах. Владельцам загородного жилья остается греть воду вручную или пользоваться электрическими проточными и накопительными водонагревателями.

Двухконтурные электрические котлы отопления устроены не сложнее, чем их одноконтурные собратья. Зато они умеют подготавливать горячую воду, используя отдельный теплообменник с ТЭНом. То есть, внутри мы видим два ТЭНа, расширительный бак, группу безопасности (или просто предохранительный клапан) и циркуляционный насос. Основной ТЭН, питающий отопительный контур, включается в соответствии с установленными температурными параметрами. Что касается ТЭНа для контура ГВС, то он включается только при открытии крана с горячей водой.

Прочие схемы внутреннего устройства двухконтурных отопительных котлов не получили особого распространения ввиду несовершенной конструкции и многих недостатков. Например, одна из таких схем предусматривает нагрев воды в контуре ГВС от отопительного контура.

Электрические двухконтурные котлы для отопления частного дома представлены в двух видах:

• Для настенного монтажа;
• Для напольного монтажа.

Модели для напольного монтажа являются самыми мощными, поэтому они используются для обогрева крупных домовладений. Но даже в этом случае они занимают минимум места, отличаясь миниатюрностью. Для небольшого дома лучше всего подходит небольшой настенный электрический двухконтурный котел – некоторые линейки включают в себя довольно мощные модели для настенного монтажа0, способные обогреть даже крупные домовладения.

Также на рынке имеются котлы электрические отопительные двухконтурные энергосберегающие. Они наделяются альтернативными нагревательными элементами. Например, существует целая ниша электродных котлов, например электрокотлы «Скорпион». Будучи оснащенными автоматикой, они обеспечивают быстрый и экономичный прогрев жилья. Что касается индукционных котлов, то они отличаются повышенной безопасностью и продолжительным сроком службы.

Электродный котел является более эффективным обогревательным средством нежели котлы с ТЭНом.

На самом деле, эффект экономии у энергосберегающих котлов достаточно мал, а большинство уверений производителей об экономичности чаще всего является маркетинговым ходом.

Как выбрать двухконтурный котел?

Главными параметрами, по которым подбирается модель двухконтурного котла, являются мощность и производительность по горячей воде. Рассмотрим каждую из характеристик подробно.

Определение потребной мощности

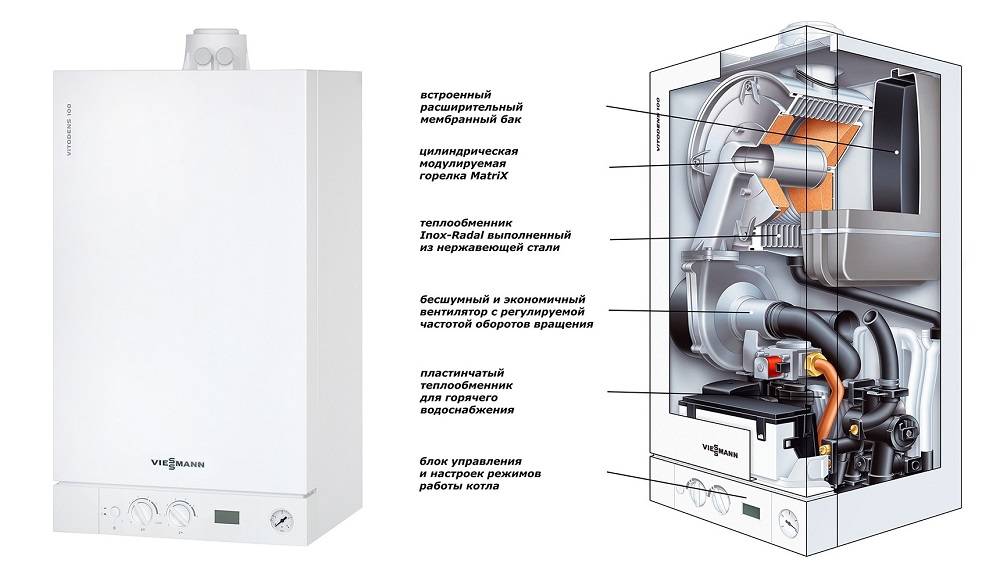

Компоненты котла.

Для точного определения мощности, достаточной для эффективной работы отопительного контура, необходимо выполнить тепловой расчет. Его методика довольно сложна, так что справиться с такой задачей может только инженер-теплотехник с определенным опытом и базой специальных знаний. Тепловой расчет учитывает множество факторов (площадь оконных проемов, теплопроницаемость стен, теплоотдача радиаторов и др.) и позволяет подобрать оптимальную модель котла без переплаты за лишние киловатты. Но на начальном этапе можно обойтись и без него. Требуемая мощность приблизительно оценивается на основании эмпирических данных: в среднем система отопления потребляет около 100 Вт энергии на 1 кв. м отапливаемой площади. Если же одна или несколько комнат граничат с неотапливаемыми помещениями, этот показатель можно увеличить до 150 Вт.

Определение требуемого расхода горячей воды

Напоминаем: если планируется интенсивный расход горячей воды, устанавливать двухконтурный котел не имеет смысла, поскольку отопление в этом случае будет чисто символическим. Обеспечить же снабжение горячей водой в рамках обычных бытовых нужд одновременно с отоплением двухконтурному котлу вполне по силам.

Для определения потребного расхода горячей воды необходимо просто суммировать водопотребление на всех подключенных к котлу точках. В среднем из обычного водопроводного крана при давлении в системе в 2 – 3 атм за одну минуту вытекает от 4 до 6 литров воды. Во время приема душа – 10 – 12 литров. Если схема предусматривает подключение к водопроводу больше трех точек, можно брать суммарный расход не всех, а только нескольких из них.

Схема сборки составляющих отопительной системы.

Обратите внимание: в паспорте на котел производительность по горячей воде привязывается к разнице температур до и после нагрева воды. Поэтому для выбора оптимальной модели следует знать не только расход горячей воды в вашем доме, но и температуру холодной воды на вводе в котел

Допустим, у нас имеется два крана с расходом по 5 л/мин горячей воды, при этом температура воды в водопроводе до нагрева составляет 7 градусов. Следовательно, нам нужен котел, который обеспечивает производительность по горячей воде 5 + 5 = 10 л/мин при разнице температур 40 – 7 = 33 градуса (40ºС – комфортная температура воды для мытья посуды, приема душа и т. д.).

Приблизительный расчет позволит определить, стоит ли тратить время на изучение настенных котлов или лучше сразу смотреть напольные. Максимальный предел по отапливаемой площади для настенных моделей составляет 200 кв. м, по горячей воде – 14 л/мин. Если полученные вами значения превышают эти показатели, вам подойдут только напольные котлы. В целом такие агрегаты более популярны, чем их настенные конкуренты. Покупатели даже для небольших расходов воды и отапливаемой площади предпочитают именно напольные котлы, поскольку такие модели оснащаются более надежными и долговечными чугунными теплообменниками. К тому же они менее привередливы к качеству электроснабжения.

Чем обеспечиваются экономичность и надежность ионных отопительных приборов

Электродные котлы для частного дома в любом случае являются выгодным приобретением. Высокая экономичность в их работе складывается из совокупности нескольких показателей:

• пониженная инерция нагрева;
• единое повышение температуры всего объема теплоносителя;
• построение двухтрубной системы закрытого типа;
• использование автоматики для контроля температуры теплоносителя и окружающего воздуха в помещении;
• простая конструкция с применением инновационных материалов;
• высокая эффективность работы котла.

За счет чего еще происходит экономия в работе электрических приборов?

Достоинства и недостатки двухконтурного котла

Главным минусом любой электрической системы становится высокая стоимость полученной энергии. К тому же, чем больше задач выполняет агрегат, тем весомее счета к оплате. Тем не менее, достоинства есть и в большом количестве:

• Установить двухконтурный электрический котёл для дома можно без выделения под агрегат отдельного помещения. Требования к месту установки всё же есть, но они выполнимы.
• Котёл не поглощает кислород, не выделяет вредных продуктов сгорания, не требует устройства ходов вентиляции или дымоходов, не шумит.
• Устройство относительно безопасно, так как открытого пламени нет. Но при этом обязательно следует установить специальный блок, сигнализирующий владельцам о нештатной ситуации.
• Самостоятельный монтаж выполнить, безусловно, можно, однако при строгом соблюдении правил и требований.

Кроме стоимости электроэнергии недостатки присутствуют и в другом плане:

Накипь на стенках теплообменника и проходных трубках под действием температуры оседает и может вывести из строя всю систему. Такой проблемы лишены индукционные нагреватели.
Для обслуживания дома в несколько этажей и большого водоразбора установка крайне невыгодная.
Требуется отдельный силовой щит для подключения большой мощности котла. Иначе это чревато постоянным перепадом напряжения и вышибанием электричества. Кроме того, нормальная работа других электроприборов будет затруднена.
Установка небезопасна, если её монтировал доморощенный мастер без опыта. Требуется знать последовательность соединения проводов, методы заземления и прочие принципы действия всех комплектующих, относящиеся к силовой нагрузке.
Потребуется разрешение от Энергонадзора, если электрокотёл будет единственной системой отопления в доме.

Решать быть или не быть агрегату, работающему на электричестве, может только сам собственник. Ниже описан процесс подсчёта стоимости электроэнергии – это решающий фактор для приобретения установки.
