Как выбрать армированные полипропиленовые трубы для отопления

Маркировка и характеристики

Все о качестве и технических показателях трубы можно узнать, изучив надпись на ней (маркировку). Буквенно-цифровые обозначения на трубах начинаются обычно с названия компании производителя.

Далее идет обозначение структуры:

  1. На трубе из полипропилена без армирования должна быть буквенная аббревиатура — PPR.
  2. армирование стекловолокном обозначено кодом — PPR-FB-PPR.
  3. PPR-GF — труба, армированная композитом, в составе которого стекловолокно и полипропилен, другой вариант обозначения — PPR/ PPR-GF/ PPR.
  4. Армирование трубы алюминием — PPR-Al-PPR.
  5. Если при армировании применялись различные материалы, это обозначается следующим образом — PP- RCT-AL-PPR (три слоя трубы — полипропилен улучшенный, алюминий, полипропилен).

Кроме того, цифровые обозначения указывают на номинальное давление, которое такие трубы могут выдерживать.

Аббревиатура PN — указывает на номинальное значение давления рабочей среды. Например, PN10, PN-16,PN-20, PN-25.

Реальное давление, которое выдерживает труба, зависит от температуры рабочей среды. Так, для труб PN 25, в системах с холодной водой рабочее давление — 25 кгс/см2, хотя реально она начинает разрушаться при показателях, превышающих эту цифру вдвое. А для трубы, в которой t = 900, рабочее давление снижается уже до 9 кгс/см2.

Виды

Какую разновидность лучше купить, зависит от многих факторов, в том числе и сферы применения. Но прежде стоит выяснить, какие товары выпускаются. Популярные модели бывают без армирования и армированными.  Последний вариант делится на такие группы:

  1. Армированные стекловолокном. Отличаются большой жесткостью и небольшим температурным расширением.
  2. Армированные алюминиевой фольгой (перфорированной или сплошной). При изготовлении применяется статический сополимер полипропилена. Бывают серого цвета. Достаточно прочные. Имеют автоматическую стабилизацию.
  3. Армированные базальтовым волокном. Армирующим слоем выступает базальт. Отличительная особенность – термостойкость и устойчивость к перепадам давления.

На рынке можно встретить как гладкую, так и гофрированную конструкцию.  Гофрированные изделия с большим диаметром используются для оборудования канализации, системы водоотведения, отводов дождевых стоков и грунтовых вод. Максимальная рабочая температура – 60 градусов тепла. Кратковременно осилит показатель в 100 градусов.  Для укладки систем специальная техника не используется. Главными достоинствами конструкций принято считать:

  • существенную пропускную способность;
  • повышенную кольцевую жесткость;
  • стойкость к коррозии и к химическим компонентам;
  • противостояние воздействую блуждающих токов;
  • высокий гидроабразивный износ;
  • долгий срок службы.

Особенности полипропиленовых расходных материалов, армированных стекловолокном

Для домашней отопительной системы важнейший параметр – это простота эксплуатации и длительный срок службы. Функциональность каждого компонента и элемента водяной системы отопления определяет уровень комфорта и степень надежности оборудования. Что является главным при монтаже системы отопления в доме? Долговечность и удобная эксплуатация. Осуществляя монтаж отопительной системы в доме, мы хотим сделать так, что бы весь комплекс оборудования работа автономно, без нашего участия.

Армированные полипропиленовые трубы могут в этом плане вас успокоить. Правильный монтаж трубопровода, учет тепловых расчетов и особенности эксплуатации, обеспечат длительную и бесперебойную работу системы домашнего обогрева. Используемые в отопительных коммуникациях армированные синтетические расходные материалы, рассчитаны на 20-25 лет службы.

Устойчивость коррозийным процессам, способность выдерживать высокое давление и значительные перепады температур, делают синтетические магистрали и коммуникации очень удобными и практичными в эксплуатации

Допустимый диапазон температур для такого материала составляет: -10С  +90С, что особенно важно при комплектации автономного отопления. Не страшно полипропилену со стекловолокном и замерзание

При заморозке теплоносителя в системе синтетические магистрали, в отличие от металлических изделий, сохраняют форму, структуру и целостность.

Синтетические, армированные стекловолокном, трубы — прекрасный диэлектрик, а при контакте с огнем, полипропилен не токсичен и разлагается на водяной пар и углерод. Наряду с перечисленными особенностями, синтетические водяные каналы на основе стекловолокна, обладают другими преимуществами. К примеру:

  • простой, быстрый и удобный монтаж;
  • укладка труб не требует особых навыков и специализации;
  • прочность швов позволяет использовать в монтаже даже куски трубы, сводя к минимуму отходы;
  • взаимозаменяемость отдельных элементов в случае повреждения трубопровода;
  • доступная цена материала.

И самое главное преимущество, которым обладают армированные полипропиленовые трубы, отсутствие эффекта провисания трубопровода.

Стекловолокно или алюминий придают полипропиленовым трубам необходимую устойчивость при нагревании. Трубопроводы для горячей воды или систем отопления выдерживают температурные нагрузки, не теряя своих основных технологических параметров. К тому же армированная синтетика и арматура прекрасно сочетаются с любыми вариантами отделки интерьера. Трубопровод системы отопления можно укладывать внутри стен, существенно увеличивая полезный объем внутренних помещений.

Лучшие трубы армированные стекловолокном

Трубы, армированные стекловолокном, чаще всего используют для монтажа систем отопления. Такие трубы лучше всего выдерживают большое давление и высокие температуры, не деформируются. Средний срок возможного использования изделия из полипропилена – 20-30 лет, при условии проведения технических осмотров и ремонта поврежденных участков.

3. Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Труба ПОЛИТЭК выдерживает рабочее давление в 20 бар и изготовлена из стекловолокна. Труба подходит для монтажа системы водоснабжения, и имеет диаметр 25 мм. Максимально возможная рабочая температура – 90 градусов.

Стоимость: 44 рубля.

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Плюсы

  • не лопается в случае замерзания жидкости;
  • простота монтажа;
  • выгодная стоимость;
  • простой, современный вид;
  • два слоя;
  • качественная армировка.

Минусы

могут лопнуть отводы-тройники, в некоторых случаях требуется их повторный монтаж после установки труб.

Покупатели отмечают, что труба полностью соответствует описанию, заявленному производителем. Она не лопается и легко устанавливается, имеет высокую прочность и может послужить заменой металлическим трубам.

Цены на трубу ПОЛИТЭК PRRC PN 20

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

2. Труба VALTEC PP-FIBER PN 20

Белая полипропиленовая труба для установки в системах водоснабжения. Максимальная температура – 90 С. Покупатели часто приобретают трубы от компании VALTEC – их можно встретить во многих современных квартирах. Эксперты отмечают, что данные трубы занимают второе место в рейтинге по качеству – они отлично подходят для самостоятельного монтажа.

Стоимость: 65 рублей.

Труба VALTEC PP-FIBER PN 20

Плюсы

  • эластичность материала;
  • монтаж без использования дополнительного оборудования;
  • прочность;
  • долговечность.

Минусы

высокая стоимость по-сравнению с другими товарами.

Пользователи на 100% довольны качеством трубы. Она прочная и легкая, быстро укладывается и не требует ремонта в течение долгого времени.

Цены на трубу VALTEC PP-FIBER PN 20

Труба VALTEC PP-FIBER PN 20

1. Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Если осуществляется монтаж системы холодного и горячего водоснабжения, можно использовать трубу компании Lammin.  Максимально возможная температура – +95 С.  Несмотря на высокий показатель допустимой температуры, рекомендуется вводить данную трубу в эксплуатацию в системах со средними рабочими температурами от +20 до +80 градусов. Также данную трубу можно использовать для прокладки трубы, которая будет использоваться в хозяйственных нуждах, например, для подачи питьевой воды.

Стоимость: 49 рублей.

Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Плюсы

  • высокое качество;
  • доступная цена;
  • долговечность;
  • устойчивость к давлению в 25 бар.

Минусы

сложность монтажа.

По мнению покупателей и мастеров, трубы от компании Lammin – одни из самых качественных. Если правильно выполнить монтаж, можно не проводить ремонт системы несколько лет.

Особенности монтажа и эксплуатации полипропиленовых труб

Допускается эксплуатировать полипропиленовые трубы при температурах ниже нуля, но следует принять меры, чтобы носитель в трубе не замерзал. Замерзшая полимерная труба не лопнет, но прослужит меньше.

Трубы при монтаже соединяют с помощью раструбной пайки и переходных или соединительных элементов – разъемных фитингов. Резьбовые фитинги Rozma, равно как и паяные соединения, сохраняют свойства при граничных значениях температур и давления для прокладываемых трубопроводов. Чтобы определить (подтвердить данные производителя), какое давление и какую температуру выдерживают ПП трубы, проводится их сертификация – испытания по утвержденной методике. получила сертификат на полипропиленовые трубы, подтверждающий их соответствие СТБ 1293-2001 — Государственному стандарту для полимерных труб республики Беларусь.

ООО «Розма» с 2003 года выпускает полипропиленовые материалы. Технология производства использована чешская, оборудование – из Австрии, Германии, Италии. Собственная аттестованная лаборатория предприятия осуществляет постоянный контроль параметров сырья, а также готовых труб и фитингов. Процесс производства максимально автоматизирован, чтобы исключить возможность ухудшения характеристик изделий за счет человеческого фактора. Полученная готовая продукция не уступает аналогам европейского изготовления ни качеством, ни механическими и температурными характеристиками, ни показателями экологичности. Об этом свидетельствуют не только документы (свидетельства, заключения, сертификаты). Ежедневно полипропиленовые изделия Rozma тестируют тысячи конечных потребителей, и их постоянное доверие — самый достоверный аттестат качества.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Маркировки труб и их показатели

Маркировка Функциональное назначение Температура воды Давление воды
PN-10для холодного водоснабжения, для тёплых половдо 45С1 МПа
PN-16 для холодного и горячего водоснабжениядо 60С1,6 МПа
PN-20 для горячего водоснабжениядо 95С2 МПа
PN-25 для горячего водоснабжения и центрального отоплениядо 95С2,5 МПа

Последней разработкой в области производства пластмасс является высокотемпературный полипропилен «Рандом сополимер» (PPRC тип 3). Его основными достоинствами являются:

  • тепловая универсальность (от -10С до +90С);
  • стойкость к кислотным и щелочным растворителям;
  • высокая эластичность;
  • при его утилизации не происходит выделения в атмосферу вредных веществ;
  • способность гасить шумы и вибрации;
  • не требует покраски, имеет ровный цвет по всей поверхности.

Ниже приведены основные физико-механические свойства материала PPRC (тип 3).

Наименование Величина
Плотность0,9 г/см3
Температура плавления1490С
Предел текучести24−25 Н/мм
Предел прочности34−35 Н/мм
Коэффициент линейного расширения0,15 мм/м
Теплопроводность при 20С0,24 Вт/м
Удельная теплоёмкость при 20С2 кДж/кг

Трубы из полимера PPRC тип 3 можно применять в качестве трубопроводных сетей холодной и горячей питьевой воды в жилых домах и административных зданиях; для эксплуатации установок, использующих сжатый воздух; в сетях отопления; как трубопровод для сельскохозяйственных нужд; в промышленной трубопроводной сети.

Рассмотрим технические характеристики труб PP-R трехслойных армированных стекловолокном FIBER (PN 20).

НаименованиеСтрана-производительМаксимальное рабочее давлениеМаксимальная рабочая температураРасчётный срок службыНаружный диаметрЦена, диаметр 40 мм, длина 1 м
VALTECИталия20 бар95С50 лет20−63 мм170 рублей
EkoplastikЧехия25 бар80С50 лет16−125 мм365 рублей
FV-PlastЧехия20 бар95С50 лет16−110 мм180 рублей
КaldeТурция20 бар90С50 лет20−110 мм111,72 рублей
BanningerГермания20 бар90С50 лет20−125 мм188 рублей
ЯрИнтерПластРоссия20 бар110С50 лет20−110 мм137,25 рублей

Полипропиленовые трубы, армированные стекловолокном, идеальны для систем автономного отопления и горячего водоснабжения. Однако, чтобы максимально использовать лучшие качества данного материала, надо соблюдать рекомендации производителя. Также во избежание контакта воды с армирующим средним слоем, при монтаже нужно использовать специальный торцеватель.

В интернете пользователи оставляют множество положительных отзывов о полипропиленовых трубах.

Свойства и характеристики полипропилена армированного алюминием

Трубопроводы армированные стекловолокном, обладают рядом замечательных характеристик. Одним из немногих минусов такой продукции является проницаемость стенок для молекулярного кислорода воздуха, который является одним из сильнейших природных окислителей. Это приводит к ускоренной коррозии металлических частей трубопроводов:

  1. В системах отопления это внутренняя поверхность котлов, полотенцесушителей и металлических радиаторов отопления, а также металлическая запорная арматура.
  2. В водопроводах ГВС страдают фильтры, счетчики переходники металл – пластик и все, что подвержено окислению.

Здесь используются высокие защитные свойства алюминия и его высокая, металлическая, плотность. Полипропилен, армированный алюминием, имеет высочайшую кислородную защиту и способен служить в водопроводных системах до 50 лет.

Полипропилен, маркируемый PPR, является более долговечным материалом для водопроводов с горячей водой, поскольку лучше переносит повышенные температуры и давление в системе в сравнении с другими, традиционными изделиями.

Внутренняя поверхность труб представляется устойчивой поверхностью, которая:

  • не корродирует;
  • не подвергается бактериологическому заражению;
  • не осаждает на себе характерные для водопроводов известковые отложения;
  • практически не подвержен физическому износу.

Это позволяет эксплуатировать ППР трубы в течение длительного времени без изменения физических параметров системы.

Основные преимущества полипропиленовых труб

Система отоплена, которая сделана с полипропиленовыми трубами, имеет массу достоинств. Выделим среди них основные:

  • невысокая стоимость полипропиленовых труб;
  • надежность и прочность сварочных соединений, и длительный срок службы системы;
  • высокая теплопроводность и минимальные потери тепла.

При выборе полипропиленовых труб для системы отопления необходимо знать, что обычные такие трубы могут подвергаться влиянию высокой температуры, вследствие чего очень часто в процессе эксплуатации они изменяют свои размеры. Поэтому для конструкции отопления лучше использовать армированные полипропиленовые трубы.

Важный момент: невзирая на то, что стоимость армированных труб примерно на сорок процентов выше, лучше все же отдать предпочтение именно этому виду труб. Это связано с тем, что армированные трубы имеют более эстетичный вид. При этом также при монтаже требуется меньше компенсаторных петель, значительно снижается количество соединений, что, безусловно, делает систему более надежной.

Монтаж полипропиленовых труб своими руками

Для соединения участков ППР труб между собой могут использоваться два вида сварки: встык и раструбная. Так как условия эксплуатации в системах отопления жесткие — повышенные температуры и давление — используется обычно более надежный способ раструбной сварки с использованием фитингов.

При сборке отопления из полипропилена своими руками главное помнить несколько ключевых моментов:

  1. Если труба без предварительной зачистки вставляется в фитинг свободно — или фитинги не подходят, или изделия некачественные. Трубы и фитинги из полипропилена сконструированы так, что наружный диаметр трубы больше внутреннего размера фитинга и без нагрева они не стыкуются. Во время сварки излишек материала выжимается из фитинга и образует валик, который и является признаком хорошего соединения.

  2. Место работы должно быть чистым, без пыли.
  3. Сварка изделий из полипропилена должна проходить при положительных температурах. Для сварки обычных труб и армированных стекловолокном нижний предел +5оС, для армированных фольгой температура должна быть выше +10оС.
  4. Трубы каждого диаметра должны выдерживаться на паяльнике определенное количество времени. Время выдержки труб на нагревательных элементах при 20оС указано в таблице. Изменение температуры воздуха ведет к изменению времени выдержки элементов системы на нагревательных элементах.
  5. Полипропилен обладает большой упругостью, потому плохо гнется. Разогрев его до 160оС можно немного согнуть, но радиус изгиба при этом небольшой. Для разогрева использовать можно только нагретый воздух, нагревать на открытом пламени запрещено. При изгибе может ухудшиться пропускная способность трубы или истончиться стенка, что в системах отопления крайне нежелательно. Потому в местах, где нужно сделать поворот, используют фитинги-уголки, а для перехода через какой-то элемент специальные фитинги-обходы.

Теперь непосредственно о том, как проходит процесс сварки. Готовите место для работы, устанавливаете на  паяльник нужные насадки,  включаете в сеть. Дождавшись, пока он выйдет на рабочий режим (погаснут контрольные светодиоды), приступаете к сварке:

  1. Труба отрезается специальным труборезом с острым лезвием. Направление среза — строго перпендикулярно самой трубе. Малейшие отклонения могут привести к ухудшению качества шва. Сам срез должен быть гладким, без заусенец (при необходимости заглаживаем мелкой наждачной бумагой с мелким зерном, но лучше в таком случае поменять лезвие на труборезе и сделать гладкий срез).

  2. Если используются армированные алюминием трубы, свариваемый срез зачищается или торцуется.

  3. Труба до упора вставляется в фитинг, на ней на 2 мм выше окончания фитинга маркером делается отметка. Некоторые фирмы имеют специальные планки, при помощи которых ставится эта метка.
  4. На разогретые насадки паяльника одновременно надевается труба и фитинг и сильно прижимается к паяльнику. Усилие при этом требуется приличное. Если одновременно вставить оба элемента не получается, надевайте сначала фитинг — он имеет большую толщину стенок.

  5. Выждав нужное время, снимаете детали с насадок.
  6. Снятые с нагревателей трубы быстро соединяются с фитингом резким движением, с усилием прижимаются, выдерживаются определенное количество времени (также есть в таблице).
  7. Повороты или изменение положения элементов сварки один относительно другого недопустимы. Это значительно ухудшает качество сварного шва. Если стыковка получилась кривая, участок вырезают и соединение приделывают заново (получится больше на один стык за счет наращивания трубы).
  8. Оставляете до остывания.

Вот по такой схеме и собираете весь трубопровод. По опыту тех, кто уже самостоятельно монтировал себе трубопровод, можем дать совет:  перед тем, как начинать сборку, потренируйтесь. Сделайте несколько пробных швов. Участок трубы понадобится для этого небольшой, а фитинги для полипропиленовых труб стоят немного. Специально для тренировки купите несколько лишних штук самых дешевых. Меньше всего стоят муфты, но можете и уголок приобрести, он по-другому в руке ложится, а основная работа будет именно с уголками, тройниками.

Трубы со стекловолоконным армированием

Эти изделия маркируются — PPR-FB-PPR. Это означает, что они изготовлены многослойным методом, в котором армированный слой (стекловолокно) находится в центре. Нередко такие трубы называют стеклопластиковыми. Как и слой из фольги, прослойка из стекловолокна может быть разных расцветок. На срезе трубы это отлично видно. Но и в этом случае цвет не является признаком качества или других технических характеристик изделия и не влияет на эксплуатацию.

Многие специалисты считают, что полипропилен, армированный стекловолокном, для отопления — это идеальное решение. Главным преимуществом таких труб является более простой и быстрый монтаж, им не требуется калибровка и зачистка. Таким образом можно значительно сэкономить время. Труба из полипропилена, армированная стекловолокном, не расслаивается, поскольку имеет монолитное строение: стекловолокно просто впаяно в полипропилен.

Несмотря на то что производители утверждают, что такие трубы практически не имеют недостатков, они немного лукавят. К слабым местам таких труб можно отнести несколько большее расширение при нагреве, если сравнивать их с трубами, армированными алюминием. Однако по мнению монтажников, это несущественный минус этих изделий, и они остаются более популярными, чем трубы с алюминиевым слоем.

Выбор труб: размеры и давление

Даже самые качественные трубы смогут полноценно проявить свои достоинства только при одном условии: если они будут грамотно подобраны для конкретной системы отопления. А для этого нужно учитывать два важнейших параметра: размеры и давление – они непосредственно влияют на то, в каких условиях может применяться та или иная продукция.

Полипропиленовые трубы и фитинги

Так, учитывая внутренний диаметр, выделяют три функциональные группы труб:

  • для центральной или автономной отопительной системы – диаметром 20-50 мм;
  • для стояков – диаметром 10-75 мм;
  • для теплого пола – диаметром 16-90 мм.

Наиболее часто в стандартных отопительных системах используются трубы с внутренним диаметром 20-25 мм. Максимальный внешний диаметр может достигать 1200 мм.

Совет. Определяясь с конкретными показателями внешнего и внутреннего диаметров труб, учитывайте пропускную способность отопительной системы, в которую они будут монтироваться.

Что касается давления, то здесь следует обращать внимание на маркировку труб – она дает понять, какое максимальное давление системы выдерживают конкретные армированные полипропиленовые изделия:

  • PN-10 – 1 МПа;
  • PN-20 – 2 МПа;
  • PN-25 – 2,5 МПа.

Как видим, полипропиленовые трубы, армированные стекловолокном, – достойная альтернатива не только привычной металлической продукции, но и многим инновационным изделиям. Они удобны в установке, экологичны, устойчивы к очень высоким температурам и имеют солидный срок службы – эти качества позволяют трубам быть идеальным материалом для организации функциональной и долговечной системы отопления.

Сравнение труб, армированных стекловолокном и алюминиевой фольгой

Для укрепления пластиковых труб и придания им термической устойчивости применяется два вида армирования:

  • фольгой из алюминия;
  • стекловолокном.

При этом пластинка алюминия может использоваться в различных вариантах: в перфорированном или цельном виде, выступать в роли наружного покрытия или располагаться в середине изделий, между слоями полимера. Стекловолокно же размещают непременно внутри пластиковых армированных труб.

Характеристики армированных фольгой труб (обозначаются PPR-AL-PPR):

  • повышенная жёсткость изделий, устойчивость к механическим нагрузкам и всем видам деформации;
  • толщина слоя армирующего металла – 0,1-0,5 мм (колеблется в зависимости от величины сечения трубы);
  • способ соединения алюминия и пластика – клей, от качества которого зависит качество изделий;
  • великолепная герметичность, не снижающаяся с течением времени.

Монтаж труб с алюминиевым слоем сопряжён с некоторыми технологическими трудностями: перед пайкой или сваркой отдельных элементов слой металла на торцах нужно зачищать. Несоблюдение этой рекомендации приведёт к быстрой утрате цельности конструкции – по причине, в первую очередь, расслоения полимера и металла во время термической обработки, во вторую – из-за электрохимической порчи алюминия.

На фоне перечисленных выше проблем полипропиленовые трубы со стекловолокном выглядят более приемлемым решением:

  • армирующий материал по природе и характеристикам достаточно похож на основной полимер;
  • перед сваркой или пайкой нет необходимости зачищать торцы;
  • во время процесса термообработки стекловолокно и сплав не только не расслаиваются, а, напротив, образуют более прочное соединение.

Это интересно: Фольгированный утеплитель — характеристики

Основные характеристики полипропиленовых труб со стекловолокном

Полипропиленовые трубы армируют стекловолокном методом экструзии, в процессе чего образуется трехслойная конструкция. Внешний и внутренний слои состоят из полипропилена, внутренний – из стекловолокна.

Стекловолокно укрепляет конструкцию трубы. Такие изделия обладают повышенной прочностью и пластичностью. Они не подвержены расслоению, так как имеют целостную структуру. Слой из стекловолокна органично вплавляется в полипропилен.

Преимущества армированных полипропиленовых труб

  • обладают антикоррозийными свойствами;
  • выдерживают высокое рабочее давление;
  • устойчивы к атмосферным воздействиям;
  • низкий уровень гидравлического сопротивления;
  • экологически безопасны.

Полипропиленовые трубы, армированные стекловолокном могут эксплуатироваться при температурах от –50 до +350 градусов и имеют срок эксплуатации примерно 50 лет. Маркировка армированных моделей обозначается как PPP-FB-PPR.

https://youtube.com/watch?v=oM0KxTSO-rk

Что лучше выбрать: изделие, армированное алюминием или стекловолокном

Чтобы увеличить прочность ПП труб, применяется несколько видов армирования:

  • стекловолокном;
  • алюминием.

Для армирования применяется алюминиевый лист с перфорацией. Им покрывают изделие снаружи или вставляют в середину для разделения имеющихся слоев полипропилена.

Стекловолоконный слой всегда находится внутри и разделяет слои полипропилена.

Благодаря алюминиевому армированию трубы полипропиленовые армированные для отопления получают дополнительные свойства. Они способны выдержать большое внутреннее давление. При монтаже отопительной системы, если неизвестна величина будущего давления, лучше воспользоваться материалами, имеющими алюминиевый каркас.

Полипропиленовые трубы, армированные алюминием типа «PPR-AL-PPR», имеют несколько положительных качеств:

  • большую жесткость;
  • способны выдержать очень высокое давление;
  • не деформируются.

Значение диаметра трубы влияет на толщину алюминиевого слоя. Он колеблется в пределах 0,1 — 0,5 мм.

Соединение полипропилена с алюминиевой фольгой осуществляется специальным клеем. Трубы могут начать расслаиваться, если клеевой состав был низкого качества. ПП изделия, армированные алюминием, полученные с соблюдением всех технологических требований, остаются герметичными долгое время.

При монтаже ПП изделий, армированных алюминием, требуется выполнить несколько дополнительных операций. Прежде чем начать пайку, необходимо хорошо зачистить алюминиевый слой.

Если этого не сделать, трубопровод быстро выйдет из строя. Во время пайки пластик и алюминиевая фольга начнут расслаиваться. Электрохимические процессы начнут разрушать алюминий, что недопустимо.

ПП изделия, армированные стекловолокном, отличаются одной важной особенностью. Состав армирующего слоя, а также его свойства, точно такие же, как и у основного материала

Когда полипропилен со стекловолокном сваривается с фитингом, образуется очень прочный сплав, который никогда не будет расслаиваться. Такие изделия являются универсальными и очень прочными. Они рассчитаны на длительную эксплуатацию.

Технические параметры эксплуатации

У армированных полипропиленовых труб для отопления, ХВС и ГВС существуют определенные ограничения в эксплуатации. Они не используются для создания паровых сетей.

Полипропилен армированный стекловолокном

Маркировка продукции позволяет понять технические возможности трубного проката. В зависимости от диаметра, изделия способны выдержать конкретное давление, поэтому имеют следующее применение:

PN 10 — предназначены для перемещения жидкости с температурой до 45 °C. Применяются при устройстве систем «Теплый пол», во время монтажа холодного водоснабжения.

PN 16 — способны перемещать жидкую среду с температурой 60 °C, давлением до 16 атм. Основным местом установки является организация холодного водоснабжения. Для создания водопроводных систем с горячей водой используются ограничено.

PN 20 — применяются во время монтажа горячего водоснабжения, потому что способны перемещать жидкость с температурой максимум 95 °C. Однако рекомендуется использовать в системах для транспортировки среды, нагретой до 80 °C. Наибольшее выдерживаемое давление равно 20 атм.

Армированные PN 25 — основной областью использования является монтаж отопительных сетей. Способны выдержать давление максимум 25 атмосфер, перемещать воду с температурой не более 95 °C.

На импортной продукции нередко наносятся обозначения: Stabi или  Fiber. Первый вариант означает усиление с помощью алюминиевой фольги, а второй — армирование стекловолокном.

Преимущества труб из полипропилена

Изготовленные из этого вида полимера изделия обладают множеством достоинств:

  • имеют целостную конструкцию без продольного шва;
  • пластмассовые детали не подвергаются коррозии;
  • имеют легкий вес, облегчающий перевоз и складирование;
  • могут применяться даже при высоком давлении;
  • просты в монтаже, что позволяет собирать конструкции самостоятельно, без привлечения профессионалов;
  • полипропиленовая продукция может эксплуатироваться в течение долгого времени (50 и более лет);
  • стоимость подобных элементов ниже, нежели их аналогов (стальных, металлопластиковых);
  • обладают низким показателям теплопроводности, благодаря чему теплопотери сводятся к минимуму;
  • не замерзают при минусовых температурах;
  • они практически не создают гидравлического сопротивления, что позволяет водному потоку двигаться без шума и вибрации;
  • полипропиленовая продукция считается экологически безопасной, она не выделяет вредных веществ, а вода не приобретает посторонних запахов;
  • подобные элементы отличаются гигиеничностью: полимеры не способствуют развитию одноклеточных растений и микробов;
  • изделия из полипропилена обладают эстетичным внешним видом, они не требуют окраски или другой отделки.

Однако, чтобы воспользоваться всеми этими преимуществами, необходимо правильно подобрать трубы для водоснабжения или отопления.

Монтаж системы отопления

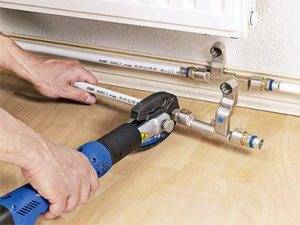

Монтаж труб в систему отопления.

Благодаря легкости и простоте обработки пластиковых труб, а также наличию в продаже необходимых инструментов монтаж трубопровода можно производить самостоятельно. Пайка труб является наиболее сложным и ответственным мероприятием, забирающим много времени.

Для проведения монтажа системы отопления из пластиковых труб потребуются следующие инструменты:

  1. Перфоратор.
  2. Паяльник для пластика.
  3. Специальные ножницы для резки пластика.
  4. Рулетка.
  5. Черный карандаш или маркер.

При проведении пайки трубопровода нужно придерживаться следующих правил:

  1. Пользоваться только исправными инструментами, предназначенными для определенных целей.
  2. Строго соблюдать временные показатели, связанные с нагревом и охлаждением обрабатываемых деталей.
  3. Не подвергать деформации детали и изделия во время сплавления и остывания.
  4. Трубы резать ножницами, предназначенными для этой цели. Такими ножницами можно сделать ровный срез без заусениц.
  5. Перед началом работы по пайке перепроверить соответствие размеров отрезанных кусков труб.
  6. На отрезанных фрагментах необходимо сделать отметки, которые будут показывать, на какую глубину этот фрагмент будет вставлен в фитинг.
  7. Соединяемые фрагменты нагревать нужно одновременно, после чего сразу соединять вместе, в соответствии с нанесенной разметкой.

https://youtube.com/watch?v=-oTo_JjzPjE

По окончании пайки систему отопления необходимо проверить на герметичность путем заполнения холодной водой.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
