Технические характеристики полипропиленовых труб

Размеры полипропиленовых труб в зависимости от материала изготовления

PPR

Полипропиленовые трубы типа PPR (PPRС, ППР) производят из статического сополимера пенопропилена (или рандом-сополимера) с кристаллической структурой молекул. Они способны выдерживать широкий диапазон температур (от -170 °С до +1400 °С), ударные нагрузки. Такие характеристики позволяют использовать данный тип полипропиленовых труб определенных размеров в устройстве канализаций, водопроводов и отоплений. Полипропиленовые трубы PPR активно используются для бытового строительства. Их размеры могут быть от 16 до 110 мм, также существует подклассификация полипропиленовых труб по давлению, на которое они рассчитаны.

PPH

Производство полипропиленовых труб РРН осуществляется с добавлением модифицирующих добавок: антистатиков, антипиренов, нуклеаторов, что увеличивает ударную прочность изделий.

Данный тип полипропиленовых труб пригоден для оборудования систем наружного холодного водоснабжения, вентиляции и водоотведения. Из-за низкой температуры плавления их нельзя использовать для систем отопления. Размеры диаметров полипропиленовых труб обычно достаточно большие, поскольку они наиболее востребованы для оборудования промышленной канализации и водоотведения.

PPB

Полипропиленовые трубы, изготовленные из данного типа сырья, имеют в своем составе расположенные в определенном порядке микромолекулы гомополимера (блоки), имеющие различное строение и состав. Полимерные трубы данного типа используются для создания напольных отопительных систем, холодного водоснабжения и имеют соответствующие размеры.

PPS

Полипропиленовые трубы PPS изготовлены из полифенилсульфида – полимера высочайшего класса с особым молекулярным строением. Такие изделия особо устойчивы к нагрузкам и повышению температуры, более износоустойчивы и прочны. Диаметральный размер данного типа полипропиленовых труб 20–1200 мм. Их используют для оборудования вентиляции, горячего и холодного водоснабжения, отопления.

Читайте материал по теме: Полипропиленовые трубы для горячей воды

Преимущества и недостатки

Характеристики материала, используемого при изготовлении проката, влияют на свойства ПП коммуникаций.

Водоснабжение дома, концепция

Однако все полимерные трубопроводы обладают следующими преимуществами:

• отсутствием щелочных и соляных отложений и при контакте с водой, что позволяет избежать коррозионных последствий;
• в течение всей эксплуатации не происходит изменение внутреннего диаметра;
• высоким уровнем экологичности, по этому не меняется качество перемещаемой воды;
• отсутствием токсичных выделений и химических реакций с другими материалами и веществами;
• хорошей устойчивостью перед не продолжительными перепадами температуры и давления;
• низкой степенью шероховатости внутренней поверхности, что препятствует снижению напора в результате повышенного трения;
• небольшой теплопроводностью;
• отсутствием появления конденсата, когда система находится в рабочем состоянии;
• хорошими шумопоглощающими свойствами;
• сниженным уровнем образования водорослей и бактерий, потому что из непрозрачного материала;
• устойчивой структурой даже при замерзании перемещаемой воды, так как в таком случае происходит растягивание полимера;
• упрощенным монтажом благодаря возможности применения муфтовой сварки, позволяющей быстро создать надежные соединения;
• маленьким весом, так как масса полимерных в 9 раз меньше аналогичных изделий из стали;
• простым обслуживанием, потому что сети из пластика в стандартных условиях не нужно дополнительно гидро- и теплоизолировать;
• невысокой ценой.

К недостаткам систем из полипропиленовых труб для горячей воды и холодной жидкости относится:

• низкая стойкость перед ультрафиолетовыми лучами;
• невозможность эксплуатировать и выполнять монтажные работы при существенно низких температурах;
• большое линейное расширение.

Трубопроводы из полипропилена не используются в сетях пожаротушения из-за плавления при воздействии открытого огня. На прочность и деформацию любого вида полимерных труб также влияет температура перемещаемой жидкости или газа.

По этим причинам во время проектирования инженерных коммуникаций учитываются особенности места монтажа и требуемый срок эксплуатации будущей системы.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

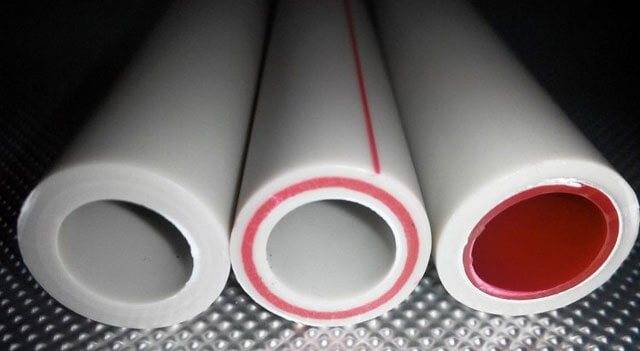

Армирование при помощи стекловолокна

Маркировка PPR-FB-PPR указывает на то, что в состав такой трубы входят два полипропиленовых слоя, разделенные между собой стекловолоконной прокладкой. Такую трубу еще называют стеклопластиковой.

Стекловолоконное армирование обладает некоторыми преимуществами:

• Во время монтажа нет нужды в калибровке и зачистке.
• Пайка здесь такая же, как и когда соединяются пластиковые цельные или любые защищенные из полимера трубы. Это способствует увеличению скорости работы и снижению ее стоимости.
• Благодаря стекловолокну расслаивание полипропиленовых труб не наблюдается. Виной тому однородность ее структуры, ведь центральный стекловолоконный слой буквально вплавлен в полипропиленовую структуру.
• За счет стекловолокна изделия становятся более жесткими.

Сведения об исходном сырье

Техническая характеристика полипропилена напрямую зависима от исходного сырья, а точнее от его качества и свойств.

Производство фитингов и трубопрокатов армированных алюминием для отопления и водопровода pn10, pn16, pn20 и pn25

Полипропилен получен Френком Грешемом. Позже основа усовершенствовалась, и появились их модификации. В зависимости от типа пластика, трубы делят на такие типы:

1. Первый – гомлполимер пропилена (РРН);
2. Второй – сополимеры полипропилена (РРВ);
3. Третий – статический сопополимер полипропилена с этиленом (РРRС).

Эти технические характеристики полипропиленовых труб для отопления, выделяют их маленький вес и высокую прочность, и относятся они к термопластам. Также они отличаются повышенной устойчивостью к химической среде.

Если вода замерзает в таких трубопрокатных изделиях, то при этом структура вещества не разрушается, потому, что она очень эластичная. При их обработке и утилизации нет опасных химических веществ.

Улучшенные технические возможности привели к тому, что на производстве в основном выпускают именно этот вид.

Преимущества и особенности

Технические характеристики полипропиленовых труб для водопровода очень высоки, если сравнивать с другими подобными материалами. При этом они довольно дешёвые. На рынке представлены три разных типа полипропилена:

• PPH или гомополимер.
• PPB или же сополимеры.
• PPRC — статический сополимер, в состав которого входит этилен.

Также PPRC называют рандом сополимером. Благодаря этилену, трубы из такого материала имеют высокую устойчивость к механическим повреждениям. Изделия могут нормально переносить температуры в пределах 110 градусов. Чаще всего применяют именно эти трубы для сооружения водопровода и отопления. Аббревиатура PPRC сейчас встречается довольно редко. Чаще всего такие изделия маркируют PPR.

Расшифровка трубы PPRC:

1. PP — это полипропилен.
2. RC обозначает, что в составе есть рандом сополимер.

Это значит, что блок-сополимер имеет нормальное соотношение этилена. Поэтому недостающая буква не должна вводить людей в заблуждение.

Преимущества полипропиленовых труб заключаются в следующем:

1. Они не смогут заржаветь или сгнить. Имеют очень высокий срок эксплуатации (до 100 лет).
2. На внутренних стенках не появляются наросты, которые часто возникают в металлических изделиях. Диаметр остаётся неизменным.
3. Пластиковые трубы намного дешевле металлических.
4. Имеют небольшой вес.
5. При поломке их легко отремонтировать. И это не потребует больших затрат.
6. Фитинговые соединения очень надёжные. Монтаж происходит с помощью специального паяльника для полипропиленовых труб. Резьбовые соединения практически отсутствуют. Получается монолитная конструкция.
7. Пластик почти не проводит тепло, что сильно снижает теплопотери. Также это не позволяет образовываться конденсату.
8. Полипропилен очень пластичен. Трубы не лопнут, если внутри замёрзнет вода.
9. Устойчивы к химическим соединениям.

Стыковка труб из полипропилена

Если для устройства инженерных сетей вы применяете трубы полипропиленовые — как соединить трубопровод зависит от его диаметра. Полипропиленовые трубы PN20 и армированные алюминиевой фольгой PN25 диаметром до 63 мм соединяют раструбной или муфтовой сваркой. Для соединения прямых участков  используют муфты соединительные для полипропиленовых труб, а для создания  резьбовых и других стыковочных узлов – соответствующие фитинги, имеющие раструб.

• для передачи холодной воды в системах с высоким давлением,
• в системах отопления с низким давлением,
• в «тёплых» полах.

Для сварки полипропиленовых труб, диаметр которых более 63 мм, в основном, применяют стыковую сварку, которая не требует использования дополнительных деталей.Но если имеются фитинги нужного диаметра,можно применятьмуфтовую сварку. Технология соединения полипропиленовых труб большого диаметра в качестве разборного соединения рекомендует фланцевый стык.

Как соединить полипропиленые изделия  раструбной сваркой

В качестве инструмента для создания неразъёмного соединения ПП труб применяют сварочные аппараты, оснащённые специальными насадками, покрытыми тефлоном – антипригарным материалом. Стандартные насадки имеют диаметр от 16 до 40 мм. В процессе сварочных работ необходимо очищать насадки брезентовой ветошью или деревянным скребком после каждой выполненной операции.

Аппарат для сварки необходимо установить на ровной поверхности и закрепить на нём насадки требуемого диаметра. Для соединения полипропиленовых труб температура процесса составляет примерно 2600С.

Время нагрева, позволяющее решить проблему, как соединить полипропиленовые трубы герметично, зависит от температуры окружающего воздуха и составляет 10-15 минут. При температуре ниже нуля на месте производства работ сварку полипропиленовых труб проводить запрещено. Общее правило, касающееся вопроса, как соединяются полипропиленовые трубы, – не разогретый фитинг должен иметь несколько меньший внутренний диаметр, чем наружный диаметр трубы.

Первая сварка проводится примерно через пять минут после нагрева паяльника. Полипропиленовые трубы — как соединять их с помощьюраструбной сварки давайте разбираться вместе.

Специальными ножницами или труборезом отрезают изделие под прямым углом. Раструб фитинга и конец трубы очищают от грязи, обезжиривают спиртом или мыльной водой, просушивают.  Сварочный аппарат должен находиться во включенном состоянии на протяжении всего сварочного процесса. Нагрев проводится одновременно для трубы и фитинга.

Недогрев может стать причиной того, что соединяемые элементы не достигнут требуемой температуры вязкой пластичности. Это приведёт к образованию ненадёжного соединения. Если детали будут перегреты, то возникнет возможность утраты их формы. При появлении чрезмерной липкости материала трубу будет затруднительно соединить с фитингом. При приложении усилия образуется соединение с зауженным внутренним диаметром.

Время нагрева определяется специальными таблицами, по его окончании детали соосно соединяют друг с другом быстрым движением. После сварки нужно выдержать время охлаждения соединённых элементов, особенно тонкостенных. Любые деформации в этот период недопустимы. Неудачное соединение можно исправить, только вырезав фитинг.

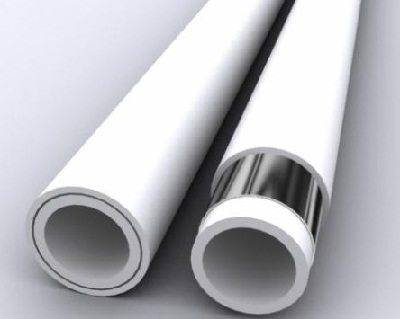

Соединение полипропиленовых труб, армированных алюминиевой фольгой

Соединение полипропилена с алюминиевой прослойкой имеет некоторые особенности. Для работы с ним потребуется специальный инструмент – шейвер, которым с трубы снимают верхние слои из полипропилена и алюминия. Величина раструба фитинга рассчитана так, что в него может войти труба, у которой удалены верхние слои.

Однако, если вы используете изделия, соединительные детали и инструмент, произведенные одной фирмой, то, скорее всего, вычисления не потребуются. Шейвер снимет верхние слои точно на глубину сварки, а размеры насадок не позволят вставить трубу на глубину, превышающую требуемую.

Маркировка полипропиленовых труб

Маркировка полипропиленовых труб позволяет правильно определить сферу применения. На ней отображены технические характеристики. Представлена она в виде небольшого списка.

Обычно последовательность данных следующая:

1. Логотип производителя. Трубы, на которых он отсутствует, лучше не приобретать.
2. Название трубы.
3. Материалы. Обозначаются аббревиатурой, вот несколько примеров:

• Полипропилен – PP;
• Алюминий – AL;
• Стекловолокно – GF;
• Композийные материалы – PPR;

Последовательность материалов, друг от друга они отделяются косой линией.

1. Размерное соотношение.
2. Наружный диаметр трубы и толщина стенки.
3. Класс давления — PN10 и более.
4. Рабочее давление, указанное в SDR.
5. Класс эксплуатации.
6. ГОСТы и стандарты.

По давлению

Движение в трубе создает давление, которое эта самая труба должна выдерживать. Здесь есть четыре категории качества:

• PN10, рабочее давление которой составляет 10 Бар, а максимальная температура +45°C. Самая простая труба, которую используют для систем холодного водоснабжения (СХВ) с невысоким давлением.
• PN16 может выдерживать давление до 15 Бар и температуру до 60°C. Такие трубы используют для холодного водоснабжения не только обычных, но и многоквартирных домов.
• PN20 представляют собой армированные трубы небольшой толщины. Они выдерживают температуру до 75°C и давление до 20 Бар. Обычно этот вариант используют для системы горячего водоснабжения
• PN25 – это прочнейшие армированные трубы с толстой стенкой. Выдерживают температуру до +95°C и давление до 25 Бар. Используются для горячего водоснабжения в многоквартирных домах.

По составу сырья

Также важна маркировка полипропиленовых труб по составу сырья. Зная состав сырья, можно определить сферу использования трубы. Существует несколько разновидностей деталей:

РРВ – Используется для установки теплого пола. Имеет микромолекулы в составе;

PPs – благодаря молекулярному строению подходит для монтажа вентиляционных систем;

PPRC/PPR – используются при установке канализации, частично состоят из кристаллического рандом-сополимера;

РРН – Имеют большой диаметр, хорошо подходят для промышленных объектов. В их состав входят антипирен, нуклеатор и антистатик;

По маркам продукции

К покупке рекомендуется продукция нескольких фирм:

• FV-PLAST – Чешская компания, занимающаяся производством труб для сантехники. Производят множество моделей разного диаметра, большинство из них имеют алюминиевые вставки.
• Баннингер – производит дорогую продукцию высокого качества.
• PRO AQUA – фирма производит трубы по доступной цене. На качестве это не сильно отражается, поскольку все товары соответствуют международным стандартам.
• Вавин Экопластик – их пластиковые трубы FIBER достаточно прочные и устойчивые к поломкам. Компания мирового уровня гарантирует стабильные цены и высокое качество.

Разумеется, это далеко не все бренды, производителя стоит подбирать по качеству и цен товара. Отличить хорошую фирму от халтурщиков помогут отзывы и соответствия ГОСТам.

Из чего делают трубы?

Герой нашей статьи

Давайте вспомним для начала, какие материалы в принципе используются для создания водопроводов и систем отопления.

• Черная стальная труба. Кошмар прошлого века, с утомительной сборкой и подверженный коррозии. К тому же на холодной воде со временем зарастает, снижая проходимость. К счастью, используется все реже.
• Оцинкованная стальная труба. Не ржавеет, практически не зарастает со временем. Из минусов можно упомянуть разве что трудоемкий монтаж.
• Медь. Почти вечные трубы, но с трудоемким монтажом медных труб с помощью пайки и со стоимостью небольшого африканского государства.

При всех недостатках медные трубы и фитинги очень эффектно выглядят

• Металлополимерные трубы. Легкая сборка, пристойный внешний вид, гладкая внутренняя поверхность. Из недостатков можно упомянуть лишь ограниченную устойчивость к температуре (до 95 С) и то, что трубы часто после нескольких десятков циклов нагрева — охлаждения текут на фитингах.
• Полиэтилен. Простой монтаж с использованием компрессионных или сварных фитингов, высочайшая эластичность… Однако ограниченная устойчивость к температуре. Полиэтилен имеет рабочую температуру всего-то до 40 градусов.

Сшитый полиэтилен заметно отличается физическими свойствами от обычного

Наконец, полипропилен, или PPR трубы. Соединяются низкотемпературной пайкой, имеют огромный срок службы при низкой цене; основной недостаток — большое удлинение при нагреве. Впрочем, армирование труб алюминием или стекловолокном решает эту проблему полностью.

Список завершен. Трубы PPRC в нем, как видите отсутствуют. Что же это за зверь?

Общие характеристики труб из полипропилена

Основные преимущества полипропиленовых изделий:

• Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
• Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
• Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
• Срок службы до 50 лет.
• Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
• Абсолютная экологическая безопасность.

Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:

• Высокий коэффициент температурного расширения (у армированных изделий – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
• Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
• Наличие на рынке некачественных материалов с дефектами внешнего слоя.

Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.

Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

И снова здравствуйте!

Раз перед нами старый знакомый — о нем можно рассказать много интересного.

Физические и химические свойства материала

• Перед нами наименее плотная из всех пластмасс. Плотность полипропилена всего 0,91 г/см3 — меньше, чем у воды.
• Относительное удлинение при разрыве в зависимости от марки полипропилена составляет от 200 до 800 процентов. Стало быть, трубы из этого материала будут очень пластичны.
• Материал очень стоек к истиранию. Содержащиеся в воде взвеси нанесут трубам из полипропилена минимальный вред.
• Полипропилен химически стоек. Щелочи и растворы кислот могут повредить ему лишь при продолжительном воздействии в сочетании с высокими температурами.
• При -5 — -15 С полипропилен становится хрупким. Стало быть, ледяные пробки в трубах опасны им.
• При 160-175 С полипропилен плавится, при 140 начинает размягчаться.

Так выглядит гранулированный полипропилен

Армирование

С точки зрения наличия или отсутствия армирующего слоя различают следующие виды полипропиленовых труб:

• Неармированные. Они могут применяться как для холодной, так и для горячей воды (впрочем, труба PPRC PN10 предназначена исключительно для холодного водоснабжения); на горячей воде удлинение при нагреве этих труб требует использования компенсаторов — П-образных или петлеобразных изгибов трубы.
• Армированные алюминиевой фольгой. Слой алюминия соединяется с полипропиленом клеем; он может находиться как снаружи трубы, так и между двумя слоями полипропилена (так называемая труба PPR — AL — PPR).

На фотографии прекрасно видно устройство такой трубы

Армированные стекловолокном. В отличие от алюминия, здесь армирующий слой не является для трубы инородным и не может отслоиться. Он представляет собой микс из того же полипропилена и микрофибры — миниатюрных волокон стекловолокна.

Давление

Рабочее давление трубы указывается в ее маркировке. Например, труба PPRC PN20 — это труба, рассчитанная на давление в 20 кгс/см2.

Особняком стоит труба труба PPR PN10. Как уже говорилось, она предназначена исключительно для холодной воды при давлении до 10 кгс/см2.

Несмотря на позиционирование только для холодной воды, и для этой трубы заявлены 95 С максимальной температуры

Выбор диаметра

В общем случае для подбора диаметра трубы служат гидравлические расчеты, которые учитывают и материал трубы, и ее возраст, и протяженность, и количество изгибов, и еще кучу факторов.

На практике же в абсолютном большинстве случаев реалии таковы:

• Труба PPRC 20 мм применяется для разводки холодной и горячей воды;
• 25-миллиметровая трубы используется для разводки отопления в частных домах, стояков отопления и подводок к отопительным приборам в многоквартирных домах;
• Труба диаметром 32 — 40 миллиметров применяется в качестве стояков водоснабжения;
• Трубы размерами 40 — 50 миллиметров используются для разводки водоснабжения от элеваторного и водомерного узлов по стоякам многоквартирных домов.

Этих размеров хватает при любом разумном количестве сантехнических и отопительных приборов.

Здесь взяты именно такие трубы

Соединение труб

Трубы из полипропилена соединяются при помощи низкотемпературного паяльника.

Алгоритм действий таков:

1. На паяльнике с ручной регулировкой температуры выставляется 260-280 градусов;
2. В случае армированной полипропиленовой трубы она зачищается шейвером при внешнем армировании алюминием или торцевателем в случае внутреннего армирующего слоя;

1. Труба и фитинг на короткое время совмещаются с двумя сторонами насадки для паяльника соответствующего диаметра;
2. Затем оплавленная снаружи труба вставляется без проворотов в оплавленный внутри фитинг;
3. Удерживаем трубу и фитинг неподвижными в течение 15 секунд.

Можно переходить к следующему соединению.

Весь необходимый для создания водопровода инструмент поместился в небольшом чемоданчике

Виды арматуры

Все изделия, предназначенные для построения водопроводной сети, можно классифицировать следующим образом:

1. Запорные трубопроводные устройства – включают в себя кран для перекрытия полного или частичного протекания рабочей среды.
2. Регулировочные устройства – управляют пропускной способностью продуктопровода.
3. Защитная арматура – срабатывает при возникновении аварийных ситуации в сети, перекрывая проток проводимой среды.
4. Предохранительные устройства – предназначены для сброса излишнего давления в сети в автоматическом режиме.
5. Распределительно – смесительная – для изменения направления протоков или их перемешивания (смеситель).
6. Разделяющие устройства – служат для отвода продуктов, находящихся в разных фазовых состояниях, допустим – пар в одну трубу, воду – в другую.

Многообразие изделий позволяет создавать водопроводные сети любого уровня сложности.

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Преимущества и недостатки

Именно свойства полипропиленовых труб делают их востребованными среди застройщиков как многоэтажных зданий, так и небольших загородных домов.

Среди положительных особенностей изделий из полипропилена следует отметить:

1. Продолжительный срок службы, который составляет примерно 50 лет. Когда трубы используют в системах холодного водоснабжения, по утверждению производителей, их можно эксплуатировать до 100 лет.
2. На внутренней поверхности продукции не собираются твердые отложения, поскольку на этапе производства применяется специальная технология обработки.
3. Отсутствие конденсата и морозоустойчивость по причине низкой теплопроводности.
4. Небольшой вес полипропиленовой трубы, который в 9 раз меньше, чем у металлической продукции.
5. Легкий монтаж и транспортировка.
6. Антикоррозийная устойчивость.
7. Не требуется дополнительное обслуживание.
8. Стойкость к действию агрессивных химических сред.
9. Эластичность.
10. Низкая стоимость. Можно приобрести трубы разной ценовой категории.

Кроме плюсов трубы из полипропилена имеют недостатки:

1. Высокая степень линейного расширения. Если ПП изделия не армированы, при проведении монтажа нужно использовать компенсатор для полипропиленовых труб.
2. Недостаточная термостойкость. Вне зависимости от выбора типа труб, необходимо их утеплить, особенно это касается обустройства систем теплоснабжения.
3. Для изменения направления прокладки трубы потребуется применение специальной арматуры.
4. Плохая устойчивость к прямому солнечному излучению. Его негативное влияние способно вызвать старение материала и тем самым сократить срок службы изделий из полипропилена.

Виды полипропиленовых труб

Всего существует 4 основные категории полипропиленовых труб:

• PPH – полипропиленовая труба с высокой прочностью, но низкой устойчивостью к отрицательным температурам. Основная область применения таких труб – прокладка холодного водопровода в промышленных масштабах;
• PPB – полипропиленовая труба, для изготовления которой дополнительно используется полиэтилен. В результате получается прочная труба, устойчивая к низким и высоким температурам. Чаще используются для прокладки системы тёплого пола;
• Трубы PPR изготавливаются из особого полимера, который включает в себя молекулы этилена. Такая смесь позволяет добиться особой прочности на разрыв, поэтому такие трубы отлично выдерживают скачки давления. Трубы отлично подходят для прокладки холодного и горячего водоснабжения, однако температура воды в них не должна превышать 70°C;
• PPS-трубы отличаются стойкостью к высоким температурам вплоть до 95°C. Зачастую такие трубы маркируются красной полоской.
