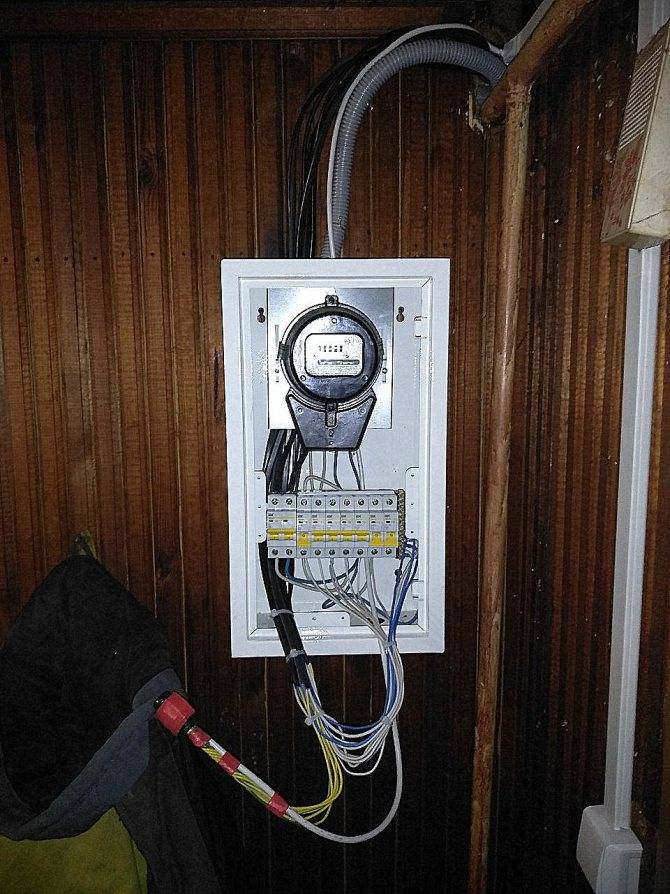

В современных новостройках электрические счетчики принято устанавливать в электрических щитках, расположенных в прихожих квартир по регламентированным правилам. В щитке рядом со счетчиком располагаются все автоматы. Согласно ПУЭ подключение происходит к входящему автомату, а основная цепь обесточивается.

Еще при покупке необходимо проверять сроки давности, так как не имеет значения, был счетчик в эксплуатации или нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские цифры сообщают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.

Опломбирование счетчиков на воду

Сам факт наложения пломбы на водосчетчик является подтверждением правильности выполненных работ, и использования их разрешенного вида. Поэтому право исполнения такого действия доверено специальным организациям – местному Горводоканалу или ТСЖ (может отличаться по регионам). Для инициации такого действия пользователь устройством подает заявление в эту организацию, где согласовывается дата и время прибытия специалиста.

После установки пломбы на водомер и байпас (при наличии) составляется соответствующий акт, который и является основанием для перехода управляющей компании на расчет оплаты за воду по ее фактическому расходу. Снятие показаний счетчика и передача данных УК производится самим потребителем.

Мы подробно рассмотрели, как поставить счетчики воды в квартире. Хлопотно это, но стоит вашего внимания, что отразится на счетах за воду. А установить приспособление своими руками сможет каждый домашний мастер.

Законы и нормативные акты

Как правильно произвести замену электросчетчика, подскажут статьи государственных законов и распоряжений.

Дата принятия и присвоенный номер	НПА	Основные положения
04.05.2012 № 442	Постановление Правительства	Установлены новые требования к измерительным приборам. Запрещена эксплуатация счетчиков старого образца с классом точности до 2.0. Чтобы граждане проводили самостоятельную замену устройств, также запрещено их ремонтировать.
2000 год	Письмо Государственного энергетического надзора	Принятие универсальных стандартов замены старого оборудования.
23.11.2009 № 261	Федеральный Закон «об установке электросчетчиков»	Предусматривает порядок введения в эксплуатацию измерительных приборов, которые установлены на общедомовых территориях.
Гражданский кодекс	Ст. 210 – требования к содержанию собственности (в том числе, счетчиков, предоставленных во временное пользование коммунальными компаниями).
18.06.2008 № 102	ФЗ «О единстве измерений»	Установлены правила подсчета потраченных киловатт в период отсутствия счетчиков.

Дата принятия и присвоенный номер	НПА	Основные положения
04.05.2012 № 442	Постановление Правительства	Установлены новые требования к измерительным приборам. Запрещена эксплуатация счетчиков старого образца с классом точности до 2.0. Чтобы граждане проводили самостоятельную замену устройств, также запрещено их ремонтировать.
2000 год	Письмо Государственного энергетического надзора	Принятие универсальных стандартов замены старого оборудования.
23.11.2009 № 261	Федеральный Закон «об установке электросчетчиков»	Предусматривает порядок введения в эксплуатацию измерительных приборов, которые установлены на общедомовых территориях.
Гражданский кодекс	Ст. 210 – требования к содержанию собственности (в том числе, счетчиков, предоставленных во временное пользование коммунальными компаниями).
18.06.2008 № 102	ФЗ «О единстве измерений»	Установлены правила подсчета потраченных киловатт в период отсутствия счетчиков.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Счетчики электроэнергии в квартире: правила выбора, установки, замены прибора В случае косвенного подключения используется, как правило, трехфазный счетчик кроме электрического счетчика обязательной поверке также подлежат и измерительные трансформаторы тока и напряжения, к которым будет подключаться прибор учета. Спрашивайте, я на связи!

Причины установки нового электросчетчика в квартире

Подавляющее большинство оборудования, обеспечивающего электроснабжение жилых домов, построенных во времена СССР, на сегодняшний день безнадежно устарело. Подобная картина характерна и для стран Восточной Европы. До сих пор в домах шестидесятых годов постройки можно встретить громоздкие электросчетчики, работающие с отчетливо слышимым жужжанием, большие керамические предохранители, электророзетки образца середины прошлого века, послужившие не один десяток лет. Все это морально и физически устаревшее оборудование характеризует общее состояние электросистемы жилых домов.

Не менее грустную картину можно увидеть, если заглянуть в электрощит: пыль и многолетняя паутина. Если хозяева жилья затевают различные переделки, установку электросчетчика, ремонт квартиры в целом, то это удобный случай обновить и всю систему электроснабжения. Можно назвать несколько причин, вызывающих необходимость установить новый электросчетчик в квартире.

Самым главным основанием, пожалуй, является недостаточная мощность старой сети, которая не в состоянии справиться с возросшей нагрузкой. Быт современного человека немыслим без большого числа электрических приборов: их совокупная работа ощутимо перегружает систему, и счетчик в том числе, в результате чего какие-то участки выходят из строя, и даже может произойти возгорание. Ситуация осложняется еще и тем, что во многих домах устарели не только системы электроснабжения, но и противопожарные.

Еще одна причина, которая стимулирует установить новый электросчетчик в квартире, — возможность сэкономить электроэнергию. Сегодня внедрены дифференцированные тарифы, которые позволяют платить за электроэнергию на 30 % меньше. Чтобы использовать такую двухтарифную систему, потребуется соответствующее оборудование.

Электроэнергия в течение суток потребляется неравномерно. Пиковые нагрузки приходятся на утро и вечер, особенно большая разница наблюдается в зимнее время. Ночью по понятным причинам электричество расходуется минимально. Для того чтобы несколько сгладить подобные скачки, разработана стимулирующая система, которая делает выгодным использование электроэнергии в ночное время. Потребители экономят, запуская стиральные и посудомоечные машины в период действия льготного тарифа.

Установка нового электросчетчика в квартире может быть выполнена и в следующих случаях:

• Показания прибора учета резко отличаются от тех, которые фиксировались ранее, или значения совсем не отражаются на дисплее.
• Имеются повреждения пломбы на электросчетчике или другие признаки вмешательства.
• Наличие механических повреждений на кожухе или дисплее.

При внешнем осмотре электросчетчика можно выявить его неисправности: трещины на кожухе, разбитое стекло, отсутствие пломбы, неравномерное вращение диска или хаотичное перескакивание цифр. Все эти случаи являются однозначным поводом обратиться в управляющую компанию и вызвать электрика.

Схема подключения однофазного электросчетчика

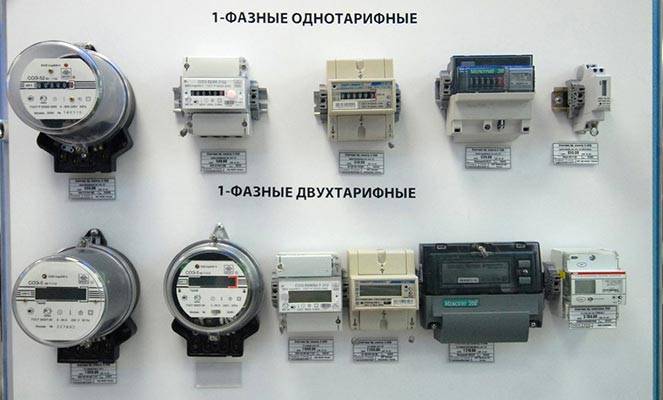

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.

2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.





















   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины. Посмотрите подключение счетчика в видео-формате

Модель механическая, но сам процесс соединения проводов ничем не отличается

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Недостатки и достоинства двухтарифных счетчиков

На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.

Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.

Основными достоинствами являются:1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.

Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.

Установка электросчетчика в частном доме на улице имеет такие недостатки:1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.

Правила замены счетчика электроэнергии

Общеизвестно, что в многоквартирных домах счётчики электрической энергии устанавливаются либо в самом жилом помещении (в прихожей), либо в шкафу, смонтированном на лестничной площадке. Первый из этих способов установки привлекателен тем, что в этом случае с прибора учёта очень легко снимать показания и контролировать текущий расход электроэнергии. Однако размещённое в квартире электрическое устройство, как правило, не вписывается в интерьеры прихожей, что чаще всего приводит к необходимости перенести его за пределы жилых комнат.

• Пошаговая инструкция
• Самостоятельное выполнение работ
• Правила составления акта
• Нюансы проведения процедуры
• Оплата работ

Нормативная база Замена счётчиков электричества регулируется следующими документами:

1. Федеральным законом № 261-Ф3 от года, с изменениями и дополнениями в редакции от года.
2. Федеральным законом №102-ФЗ от .
3. Постановление правительства РФ от года.
4. Жилищным кодексом РФ.
5. Гражданским кодексом РФ.
6. ГОСТ 6570-96.
7. Единым государственным реестром средств измерений.

Основания для проведения процедуры Согласно указанным выше нормативно-регулирующим документам причины, по которым счётчик должен быть заменен на новый, могут быть следующими:

1. Аппарат не соответствует современным требованиям.

Рекомендации

индукционные (электромеханические) электросчетчики

По сравнению с современными, они не требуют дорогостоящего технического обслуживания и однозначно, более надежны.

Пока их не превзошли по надежности и способности работать и работать без поломок. В Европе, где большая часть счетчиков электронные, по прошествии времени, снова начали испытывать интерес к неприхотливым и надежным электромеханическим приборам.

В любом случае, какой прибор бы ни был выбран, следует убедиться, что пломба цела и невредима. Для пломб также есть срок годности:

• для однофазных – 2 года
• для трехфазных – 1 год.

Рекомендуется устанавливать счетчик как можно ближе к точке входа. Счетчик должен находиться в теплом помещении, это может быть отапливаемая или утепленная прихожая, где будет легкий доступ к прибору сотрудникам компании.

При требованиях компании устанавливать домовые приборы учета на фасаде дома, если не удалось добиться отмены требования, можно немного схитрить и разместить счетчик там, где впоследствии будет пристроена теплая терраса.

Возможно, Вам будет также интересна статья о трехтарифных счетчиках электроэнергии.

Статью о том, как правильно опломбировать электросчетчик, читайте здесь.

Смотрите видео, в котором специалист разъясняет требования к установке счетчика электроэнергии в частном доме, а также общие правила эксплуатации приборов учета электричества:

Законно ли устанавливать счетчики на столб?

1. Производимые, передаваемые, потребляемые энергетические ресурсы подлежат обязательному учету с применением приборов учета используемых энергетических ресурсов. Требования настоящей статьи в части организации учета используемых энергетических ресурсов распространяются на объекты, подключенные к электрическим сетям централизованного электроснабжения, и (или) системам централизованного теплоснабжения, и (или) системам централизованного водоснабжения, и (или) системам централизованного газоснабжения, и (или) иным системам централизованного снабжения энергетическими ресурсами. Если иные требования к местам установки приборов учета используемых энергетических ресурсов не установлены настоящим Федеральным законом, другими федеральными законами, иными нормативными правовыми актами Российской Федерации, исполнение требований настоящей статьи в части организации учета используемых энергетических ресурсов применительно к объектам, подключенным к системам централизованного снабжения соответствующим энергетическим ресурсом, должно обеспечивать учет используемых энергетических ресурсов в местах подключения указанных объектов к таким системам либо применительно к объектам, используемым для передачи энергетических ресурсов, в местах подключения смежных объектов, используемых для передачи энергетических ресурсов и принадлежащих на праве собственности или ином предусмотренном законодательством Российской Федерации основании разным лицам. Требования к характеристикам приборов учета используемых энергетических ресурсов определяются в соответствии с законодательством Российской Федерации. Требования настоящей статьи в части организации учета используемых энергетических ресурсов не распространяются на ветхие, аварийные объекты, объекты, подлежащие сносу или капитальному ремонту до 1 января 2013 года, а также объекты, мощность потребления электрической энергии которых составляет менее чем пять киловатт (в отношении организации учета используемой электрической энергии) либо максимальный объем потребления природного газа которых составляет менее чем два кубических метра в час (в отношении организации учета используемого природного газа).

В соответствии с п.144 Постановления Правительства РФ от 04.05.2012 №442 приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, определяемых в соответствии с настоящим разделом с соблюдением установленных законодательством РФ требований к местам установки приборов учета.

Границы балансовой принадлежности определяются актом разграничения балансовой принадлежности электросетей – документом, составленным в процессе технологического присоединения энергопринимающих устройств физических и юридических лиц к электрическим сетям.

Границы ответственности сторон за эксплуатацию соответствующих энергопринимающих устройств и объектов электросетевого хозяйства устанавливаются актом разграничения эксплуатационной ответственности сторон, составляемым сетевой организацией и потребителем услуг по передаче электрической энергии в процессе технологического присоединения энергопринимающих устройств.

Классификация электросчетчиков

Существует несколько классификаций приборов энергоучета. При выборе устройства следует ориентироваться на следующие характеристики:

• принцип действия;
• принадлежность;
• способ подключения к сети;
• принцип тарификации (одно- и многотарифные).

Собственник может сам выбрать подходящий тип оборудования. Например, многим многотарифный счетчик помогает экономить, так как ведет подсчет сразу по нескольким показателям. Это отличает его от обычного устройства, которое не делает различия между расходом днем и ночью. Суть разделения заключается в том, что в ночные часы электричество стоит дешевле. Значит именно в это время им выгоднее пользоваться.

Этот способ подсчета потребленного электричества подходит не всем, а лишь тем, кто пользуется техникой в ночные часы – отапливает жилье, стирает, готовит.

Выбор техники по принципу действия

По принципу действия приборы учета делятся на индукционные и электронные. Первые можно узнать по циферблату, вращающемуся под воздействием магнитного поля. При взаимодействии катушек напряжения и тока создается среда, которая обеспечивает движение счетного механизма. Погрешность данного вида приборов – примерно 2,5 единицы. Но плюсом является его долговечность.

Электронные счетчики основаны на измерении напряжения и силы тока в электросети с помощью приборов. Полученные данные отображаются на дисплее. Кроме того, вся информация хранится в памяти устройства.

Многотарифные счетчики позволяют экономить и при определенных условиях быстро себя окупают. Например, если выбрать 3-тарифный счетчик электроэнергии, то можно эффективно распределить время использования домашней техники на три периода:

• пик,
• полупик,
• ночной.

Электронные приборы легко монтируются. Они удобны в использовании и защищены от незаконной корректировки показаний. Отрицательной их стороной является недолговечность и высокая цена.

Принадлежность электросчетчиков к помещению

Исходя из принадлежности приборы учета можно разделить на индивидуальные (квартирные) и общедомовые. Квартирные счетчики электроэнергии определяют количество коммунального ресурса, которое потреблено в квартире или в индивидуальном домовладении.

Общедомовой прибор учета измеряет объем электричества, потребленного в МКД.

Решение об установке общедомового учетного оборудования принимают жильцы на общем собрании. После этого обслуживающая организация обеспечивает процесс монтажа.

Тип подключения к сети

По типу подключения к сети счетчики бывают одно-, двух- и трехфазными. Вид устройства определяет схему его подключения.

Однофазный прибор присоединяется к одному кабелю, подающему электроэнергию. Если потребителю нужна большая мощность, к зданию подводят два или три электропровода. Соответственно, к ним подключаются двух- и трехфазные счетчики.

Трехфазный прибор учитывает расход по каждому кабелю, а затем суммирует его. Обычно такое оборудование встречается на промышленных предприятиях, так как в МКД напряжение в розетках не превышает 220 V.

Последние определяют не тип подключения к сети, а способ тарификации. Таким образом, тарифы по двухфазному счетчику не отличаются от тарифа по однофазному. Расход зависит от потребленных киловатт, а не от напряжения.
