Коллекторная система отопления

Из чего можно сделать гелиосистему самостоятельно

Для начала следует разобраться в том, какой принцип работы использует солнечный водонагреватель. Во внутреннем устройстве блока присутствуют следующие узлы:

• корпус;
• абсорбер;
• теплообменник, внутри которого будет циркулировать теплоноситель;
• отражатели для фокусировки солнечных лучей.

Заводской коллектор для нагрева воды от солнца работает следующим образом:

• Абсорбция тепла — солнечные лучи проходят сквозь стекло, расположенное поверх корпуса, либо через вакуумные трубки. Внутренний абсорбирующий слой, контактирующий с теплообменником окрашен селективной краской. При попадании солнечных лучей на абсорбер выделяется большое количество тепла, которое собирается и используется для нагрева воды.
• Теплопередача — абсорбер расположен в тесном контакте с теплообменником. Аккумулируемое абсорбером и передаваемое теплообменнику тепло нагревает жидкость, движущуюся по трубкам к змеевику внутри бака теплонакопителя. Циркуляция воды в водонагревателе осуществляется принудительным или естественным способом.
• ГВС — используется два принципа подогрева горячей воды:
  1. Прямой нагрев — горячая вода после нагрева попросту сбрасывается в теплоизолированную емкость. В моноблочной гелиосистеме в качестве теплоносителя используется обычная бытовая вода.
  2. Второй вариант — обеспечение ГВС с пассивным водонагревателем по принципу косвенного нагрева. Теплоноситель (часто антифриз) под давлением направляется в теплообменник гелиоколлектора. После нагрева разогретая жидкость подается в накопительный бак, внутри которого встроен змеевик (играющий роль нагревательного элемента), окруженный водой для системы горячего водоснабжения. Теплоноситель разогревает змеевик, посредством чего и передает тепло воде, находящейся в емкости. При открытии крана нагретая вода из теплоаккумулирующей ёмкости поступает к точке водоразбора. Особенность гелиосистемы с косвенным нагревом в способности работать в течение всего года.

Принцип работы, используемый в дорогостоящих заводских гелиосистемах, копируется и повторяется в коллекторах, изготавливаемых своими руками.

Рабочие конструкции солнечных водонагревателей имеют схожее устройство. Только изготавливаются из подручных материалов. Существуют схемы производства коллекторов из:

• поликарбоната;
• вакуумных трубок;
• ПЭТ бутылок;
• пивных банок;
• радиатора холодильника;
• медных трубок;
• ПНД и ПВХ труб.

Судя по схемам, современные «Кулибины» отдают предпочтение самодельным системам с естественной циркуляцией, термосифонного типа. Особенность решения в том, что накопительную емкость располагают в верхней точке ГВС. Вода самотеком циркулирует в системе и подается потребителю.

Основные принципы составления проектов схемы разводки

Когда проектируется коллекторная разводка отопления, все необходимое оборудование подбирают, исходя из конкретных задач, но существует несколько рекомендаций от специалистов:

1. В городских квартирах категорически не рекомендуется применять коллекторные системы. Дело в том, что реализовать такую схему в многоэтажном доме проблематично (прочитайте: “Схема отопления многоэтажного дома – как происходит подача в системе отопления высотных домах”). Если отключить отопительные приборы от стояков и смонтировать несколько гребенок, теплообеспечение в собственных помещениях не пострадает, а вот у соседей, батареи которых запитаны на этой же ветке, значительное падение перепада и температуры обратки приведет к холоду в их квартирах.
   Поскольку радиаторы станут практически холодными, реакция соседей будет незамедлительной – это визит сотрудников жилищной организации, составление соответствующего документа о самовольном и недопустимом изменении конфигурации отопительной системы. Результат однозначен – вынужденная переделка, которая обойдется в значительную сумму.
2. Автоматические воздушники монтируют непосредственно на гребенки.

Имеют место и другие особенности не только в том случае, когда создается коллекторное отопление своими руками, но и обустраиваются отопительные системы других типов:

• в контуре обязательно должен присутствовать расширительный бак, объем которого не может составлять менее 10% всего объема теплоносителя. Можно, чтобы он был больше, так как неблагоприятных последствий от этого не будет. Поскольку стоимость расширительных бачков вполне доступна, на них экономить не имеет смысла;
• размешать расширительный бак следует на обратке по ходу движения теплоносителя перед циркуляционным насосом. Когда используют гидрострелку, устройство располагают перед основным насосом, который обеспечивает циркуляцию воды в малом контуре. Такое месторасположение объясняется тем, что мембранные баки для недопущения колебаний давления в контуре нужно устанавливать там, где турбулентность водяного потока минимальна;
• что касается места монтажа циркуляционного насоса в отдельно взятом контуре, то это не имеет особого значения, но нахождение его на обратке увеличит ресурс устройства по причине более низкой рабочей температуры. Насос размещают таким образом, чтобы вал располагался строго горизонтально.

Особенности отопления с помощью коллектора

Домовладельцы, которые не знают, для чего нужен коллектор в системе отопления. прежде чем рассматривать данное устройство в системе обогрева дома должны ознакомиться с принципом его работы. В отличие от традиционной схемы отопления, предусматривающей наличие одного потока теплоносителя, монтаж коллектора отопления позволяет добиться более равномерного обогрева здания за счет распределения потоков по контурам.

Функции коллектора

С помощью коллектора в системе происходит разделение общего объема теплоносителя на несколько потоков, которые циркулируют по различным контурам. Количество контуров может варьироваться, поэтому изготавливая коллектор для отопления своими руками, собственник предусматривает определенное количество патрубков для подключения автономных каналов. Обычно на одном коллекторе устанавливают от двух до двенадцати патрубков, но эти параметры могут меняться в зависимости от особенностей системы.

Конструкция коллектора

Конструкция прибора довольно проста, поэтому при наличии инструмента и материалов сделать коллектор отопления своими руками сможет любой мастер с минимальными навыками работы. Коллектор представляет собой две взаимосвязанные трубы с квадратным либо круглым внутренним сечением. Он подсоединен к системе отопления, а также оборудован патрубками. С помощью запорно-регулирующей арматуры, установленной на патрубках, регулируется расход теплоносителя в каждом контуре.

Особенности конструкции коллектора позволяют дать системе следующие функциональные преимущества:

• стабильность гидравлических показателей;
• равномерное температурное распределение;
• возможность регулировки температуры теплоносителя в каждом контуре;
• высокая ремонтопригодность системы отопления.

Исходя из этого, можно заключить, что коллектор – это полезный и практичный прибор, который сделает систему отопления более стабильной и надежной.

Коллектор можно изготовить самостоятельно и в итоге получить прибор, который оптимальным образом дополнит систему отопления любого здания.

Конечно, коллекторная система отопления двухэтажного дома, городской квартиры или небольшой дачи будет отличаться, однако общий принцип самостоятельного изготовления распределительной гребенки, далее изложенный в данной статье, поможет владельцам различного типа имущества сэкономить деньги и сделать коллектор самостоятельно. Кроме того, владелец дома сможет адаптировать коллектор под нужды отопительной системы.

Недостатки и достоинства коллекторной схемы

Сложность трубной разводки при реализации коллекторной схемы компенсируется ее преимуществами:

Каждый радиатор – это автономный и отдельно управляемый элемент

То есть, в каждом помещении можно установить желаемую температуру независимо от температуры в котле или в других цепях отопления, или отключить радиатор (группу радиаторов) без остановки отопительной системы;
Принимая во внимание тот факт, что каждый теплопровод, подключенный к коллектору от отопительной системы, транспортирует горячую жидкость только в один отопительный прибор, целесообразнее применять трубы уменьшенного диаметра по сравнению с расчетным общим диаметром труб. При этом рекомендуется соблюдать минимально допустимое расстояние между отопительным устройством или группой радиаторов, и коллектором.

Раздельное подключение приборов отопления

Самодельная или заводская коллекторная система отопления схема которой для общих случаев приведена выше, ценится потребителями из-за возможности создания нескольких независимых отопительных контуров с разной температурой и давлением. Такая схема позволяет при одном котле организовать разные температурные режимы для разных помещений в одном здании. Чтобы подключить несколько контуров, оборудуется другой вариант коллектора – гидрострелка, которая внешне выглядит как большая водопроводная труба.

Гидрострелка устанавливается не так, как коллектор – между трубой подачи теплоносителя и обратной трубой цикл обращения замыкается. Котел продолжает непрерывно нагревать жидкость в первичном контуре, и теплоноситель в гидрострелке начинает двигаться, позволяя врезаться в него для подключения радиаторов в разных точках и на разных уровнях.

Из-за такого необычного подключения радиаторов к гидрострелке в конечной точке отдельно взятого теплоприемника (радиатора) будут разные показатели температуры и давления. Включение гидрострелки целесообразно при комбинировании разводки труб отопления с применением радиаторов и системы «теплый пол».
Самодельная гидрострелка

В местах присоединений контуров давление и температура в трубах будут разными, но, если коллекторное отопление частного дома своими руками схемы и чертежи которой разрабатывались для циркуляционных насосов, будет их использовать, то эта разница перепадов не имеет значения. Также отопительные контура можно подключать последовательно (не больше двух в цепи), но при такой организации подключения контура невозможно будет регулировать отдельно друг от друга.
Последовательное соединение коллекторов

Недостатки коллекторной организации трубной разводки следует отметить следующие:

1. Энергопотребление коллекторной схемы выше, чем при последовательном подключении батарей. Причем, чем больше отапливаемая площадь, тем выше тепловые расходы;
2. Коллекторному отопительному оборудованию присуща работа только в одно- или двухтрубной конструкции отопительной системы, которую можно развести по стенам помещений. Но при организации лучевой разводки провести трубы по стенам или скрытым способом не получится из-за большого объема практической схемы и большого количества труб отопления;
3. При прокладке труб в полу под бетонную стяжку проявляются следующие недостатки способа: для труб, проложенных под полом, не разрешается делать какие-либо соединения – ни сварные, ни резьбовые, ни какие-нибудь другие, чтобы не допустить скрытой протечки, иначе придется снимать слой бетонной стяжки, а это – почти капитальный ремонт помещения со всеми вытекающими последствиями;
4. Суммарное гидравлическое сопротивление коллекторного контура отопления будет значительным, особенно пир прокладке труб с небольшим диаметром. Также при реализации коллекторной схемы разводки труб необходимо использование циркуляционного насоса (насосов), так как естественное давление в трубах не позволит теплоносителю свободно перемещаться по трубам;
5. При использовании в коллекторной схеме отопления нескольких автономных отопительных контуров обязательно на каждый большой контур монтируется свой циркуляционный насос. Это приводит к финансовым затратам как при монтаже системы, так и в процессе ее эксплуатации;
6. Энергозависимость коллекторной системы отопления – один из существенных ее недостатков, так как циркуляционные насосы требуют подключения к электросети. При аварийном отключении электричества отопление не сможет обеспечить требуемый тепловой режим, так как движение теплоносителя по трубопроводу просто остановится.

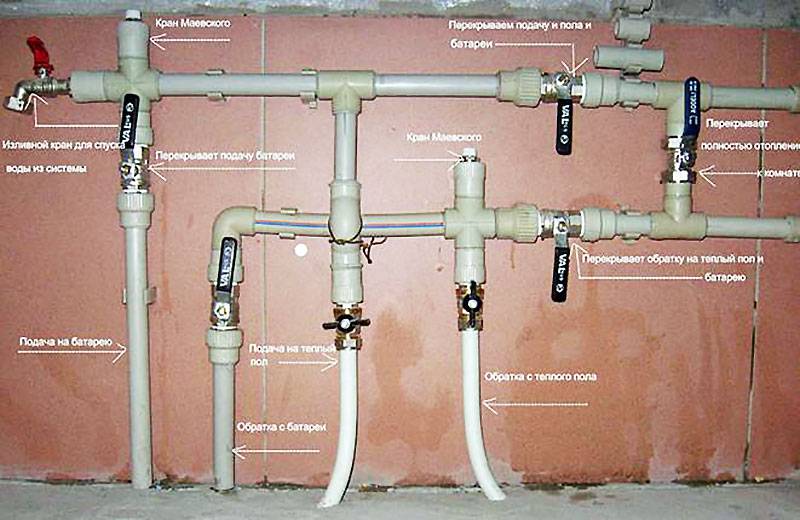

Особенности монтажа совмещенной коллекторной системы отопления

Схема монтажа

Данная схема считается самой сложной и дорогостоящей в исполнении из-за необходимости разделения основного контура отопления на два с разными температурами. Как следствие в нее вводят узел подмеса и увеличивают число коллекторов. Теплоноситель движется:

1. С выходного патрубка котла на тройник, с подачей горячей воды на коллектор, обслуживающий радиаторы, и смеситель, подключаемый к подающим гребенкам теплого пола.

2. Более горячий теплоноситель проходит коллектор и контур радиаторов и возвращается на смеситель и далее – на коллектор теплого пола.

3. Пройдя через все контуры теплоноситель возвращается для нагрева в котел или идет на сброс.

Арматура для подмеса горячего теплоносителя или холодной воды (а именно – двухходовой или трехходовой клапан с термостатической головкой) открывается или закрывается при отклонении температуры на входе в коллектор теплых полов от +35°С или другого заданного значения. При такой схеме радиаторы как правило размещаются на втором и верхнем этаже, водяные трубы теплого пола – на первом. При недостаточной скорости движения теплоносителя в нижнем контуре в схему вводят дополнительный циркуляционный насос.Ошибки при проектировании и монтаже

К частным ошибкам таких схем относят:

Теперь вы знаете ответ на вопрос: коллекторная система отопления частного дома, плюсы и минусы, особенности монтажа, ошибки, которые лучше не допускать.

Принцип работы коллекторной системы

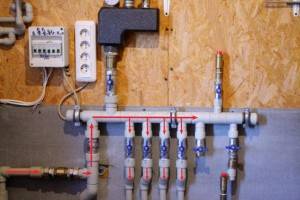

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.

Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Это интересно: Как правильно сделать отопление на даче? (видео)

Виды отопительных систем и их отличие

Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:

• систему отопления с циркуляцией на основе естественного давления;
• систему отопления с циркуляцией посредством насоса;

Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.

Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.

Система отопления с циркуляцией посредством насоса делится:

• двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
• однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).

Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.

Особенности коллекторной системы и её отличия заключаются в следующем:

Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.

Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.

Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.

Общие принципы проектирования

Единой инструкции по составлению рабочего проекта систем коллекторного отопления не существует. В каждом отдельном случае отопительные приборы и оборудование подбираются индивидуально. Но каждому заинтересованному человеку будет полезно ознакомиться с несколькими советами общего характера.

Коллекторная схема – не для городской квартиры.

Исключением можно считать случаи, когда строители в новых домах дополнительно устанавливают в квартиры одну пару вентилей, к которым можно подключить отопительный контур произвольной конфигурации. В этом случае смело устанавливается коллекторная разводка. При общих стояках на все квартиры коллекторная система невозможна.

Предположим, в квартире проходит несколько стояков и к каждому подключены один – два прибора отопления. Вы хотите, чтобы была смонтирована общая коллекторная схема, и устанавливаете на один стояк пару гребенок с разводкой тепла по всей квартире, отключившись от всех остальных стояков. В результате Вы получите на вашей врезке большой перепад давления и температуры «обратки». Это приведет к тому, что у соседей по стояку батареи в квартирах будут почти холодными. В результате неизбежен визит представителя жилконторы, который составит акт о незаконном изменении конфигурации отопления и обяжет сделать дорогостоящую переделку отопительной системы.

Смонтирована система должна быть так, чтобы автоматический воздухоотводчик находился непосредственно на коллекторах. Это оптимальный вариант, т. к. рано или поздно в контуре через них пройдет весь воздух.

Коллекторная система разводки имеет много особенностей, но некоторые из них характерны и для систем отопления других типов:

1. Контур должен быть укомплектован расширительным баком, объем которого должен превышать 10% суммарного объема теплоносителя.
2. Расширительный бак лучше всего разместить перед циркуляционным насосом, на «обратке», по ходу движения воды. При использовании гидрострелки схема должна быть спроектирована так, чтобы бак был установлен перед основным насосом, обеспечивающим циркуляцию воды в малом контуре.
3. Выбор места установки циркуляционных насосов в каждом контуре непринципиален, но лучше устанавливать их на обратной подаче. Здесь меньше рабочая температура. Монтировать насос надо так, чтобы расположить вал строго горизонтально. В противном случае при первом воздушном пузыре устройство останется без смазки и охлаждения.

Выбор труб

Чтобы определиться, какими трубами монтируется коллекторная система отопления, необходимо разобраться в специфике коллекторной разводки. Вспомним, что может повлиять на наш выбор:

• Трубы необходимо выбирать из тех, которые продаются в бухтах. Это позволяет не делать соединений в разводке, установленной внутри стяжки.
• Трубы не должны бояться коррозии, иметь долгий срок службы. Причина все та же: вскрывать бетонный пол из-за замены труб не входит в наши планы.
• Прочность на разрыв и термостойкость труб подбирается в зависимости от рабочих параметров отопления. Для радиаторов в частном доме оптимальные параметры – 50 – 75°С температуры воды и давление в 1,5 атм., для теплых полов при том же давлении достаточно 30 – 40°С.

Когда коллекторная система отопления монтируется в многоквартирных домах, что бывает довольно редко, рабочее давление должно быть 10 – 15 атм. при допустимой температуре водоносителя – 110 – 120°С. Исходя из этих параметров и приходится делать выбор труб.

Монтировать коллекторную разводку необходимо при строительстве дома. После укладки чистового пола монтаж данной системы будет экономически нецелесообразным, т. к. полы придется вскрывать. Чаще всего в этом случае применяют открытую разводку систем отопления.

Технология монтажа радиаторной коллекторной системы отопления

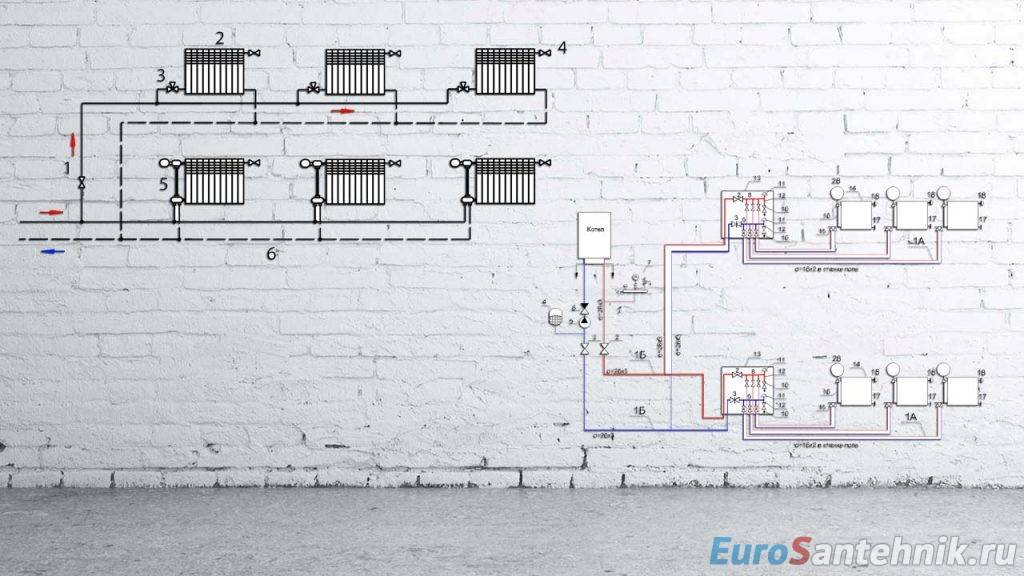

Схема монтажа

Этот вид коллекторной системы признан самым простым в расчете и монтаже, при относительно равной длине контуров и числе подключаемых радиаторов (от 1 до 3, не более) схема функционирует с одним циркуляционным насосом, без потребности в дорогостоящей автоматике.

Риски завоздушивания исключают краны Маевского на самих радиаторах и отводчики на коллекторах. При разном расходе и параметрах теплоносителя схема усложняется и каждая отельная ветвь оснащается своим насосом, автоматикой и группой безопасности.

Непосредственно до начала монтажа определяется число, место расположения, тип и параметры радиаторов, составляется план прохода труб и принимаются меры по их защите от преждевременного остывания. При этом трубы либо замоноличиваются в цементной стяжке с толщиной в пределах 5-7 см, изолированной от воздействия грунта, или скрываются в пустых полах. Схема разводки составляется с учетом ряда правил:

Стандартный диаметр подключения гребенок к трубам, идущим к котлу, составляет ¾ дюйма, к внутренним контурам – ½, сечение последних в частных домах не превышает 16 мм.

Способ подключения труб к радиаторам особой роли не играет, но в большинстве случаев они присоединяются к нижним патрубкам из-за соображений эстетичности и экономии материалов.

В обычных схемах все радиаторы подключаются к коллекторам отдельно (с возможностью регулировки каждого и максимальной теплоотдачей), но при достаточной длине, установке байпасов и сбалансированным гидравлическом сопротивлении в одной петле могут монтироваться 2 или 3 небольшие батареи с последовательным подключением.Ошибки при проектировании и монтаже

Основные сложности возникают при подборе места размещения коллекторного шкафа и заложении контуров с равными параметрами и длинной. При условии одинакового давления и расхода в радиаторных системах один коллектор может обслуживать 2 этажа одновременно, но такие схемы не считаются удачными.

В частности, при недостаточной мощности насосов на верхних этажах или в больших контурах циркуляция теплоносителя будет слабой. Во избежание таких проблем для обслуживания разных этажей выделяют отдельные коллекторы со своими насосами и устанавливают их в центре дома.

К возможным ошибкам также относят:

Многоквартирный дом, в каких случаях приемлема коллекторная система отопления

Стандартного решения при составлении схемы коллекторной системы нет, общепринятые стандарты планировки тоже отсутствуют. Подбором оборудования должны заниматься специалисты, учитывая конкретные задачи, которые требуется решать.

Не следует игнорировать мнение специалистов: такая система не может быть рекомендована для отопления в многоэтажных домах.

Варианты отопительной системы в многоэтажных домах

Проблема в том, что отопление в квартире обеспечивается подачей теплоносителя как минимум двумя стояками. Обязательное же условие рассматриваемой системы — подключение всех радиаторов к одному стояку.

Оставив один источник поступления тепла, потребуется перекрыть остальные, т.е. заварить их. Вся нагрузка сосредоточится на оставленном стояке, при этом в пределах конкретно взятой квартиры произойдет образование замкнутой гидравлической цепи.

Все находящиеся на верхних этажах радиаторы будут отрезаны от централизованной системы отопления и теплоноситель в них поступать не будет. Естественно, жильцы верхних этажей выразят недовольство и будут требовать в принудительном порядке восстановления прежних коммуникаций.

Единственным законным вариантом применения коллекторных схем в многоквартирном доме будет такой, когда в процессе строительства были установлены дополнительные вентили, позволяющие подключение контуров разных конфигураций.

Установка системы

Устанавливать коллекторную систему необходимо еще на стадии проектирования и строительства частного дома. Поскольку после укладки финишного напольного покрытия монтирование этой системы крайне нецелесообразно и трудоемко. Единственный способ установки — открытый монтаж.

Монтаж гребенки

При горизонтальной разводке отопительной системы для установки регулировочного оборудования, циркуляционного насоса и распределительного узла потребуется коллекторный шкаф. Его размещают в нишах помещений, которые защищены от влаги. Как правило, для этого оборудуют место в кладовке, гардеробной или прихожей.

Во время организации отопления двухэтажного дома необходимо разместить несколько коллекторных групп, по одной на этаж. Дополнительные распределительные гребенки дадут возможность создать примерно одинаковую длину контура.

В качестве варианта можно выбрать схему, когда первая группа отвечает за подачу теплоносителя по отдельным контурам, а другая является основным элементом во время устройства «теплого пола».

Число входов и выходов распределительного узла всегда должно равняться количеству находящихся на этаже отопительных приборов. Для каждого помещения необходимо проложить свою ветку, которая, соединив собой несколько радиаторов, сможет реализовать тупиковую либо попутную систему.

Чтобы снизить затраты на подсоединение отопительных батарей, используют «проходную» систему. Во время установки этой схемы несколько последовательно соединенных между собой радиаторов воспринимаются как единый элемент.

Способы укладки

Во время коллекторной разводки, как правило, используют способ монтажа трубопровода в цементную стяжку. При этом толщина стяжки делается в районе 60−70 мм, этого вполне хватает для «замоноличивания» разводки. Однако с учетом СНиП монтировать в цементное основание можно лишь цельные соединения, для чего зачастую применяют металлопластиковые трубы сечением 15 мм. Благодаря тому, что они эластичны, трубопровод можно с легкостью укладывать под полом.

Если решено после запрессовки системы залить трубопровод стяжкой, то нужно перед этим обернуть трубы теплоизоляцией. Эта прослойка даст возможность минимизировать риск повреждения трубопровода под воздействием теплового расширения, так как трубы начнут «тереться» не о цементную стяжку, а о теплоизоляцию. Поверх стяжки необходимо уложить фанеру, а после сделать финишное напольное покрытие.

Также трубопровод может проводиться к батареям отопления сверху, к примеру, под подвесным потолком. Некоторые специалисты часто укладывают трубы наружным методом, устанавливая их вдоль стен и маскируя декоративными плинтусами. Однако этот вариант укладки неминуемо повлечет увеличение длины трубопроводной магистрали.

Трубы не советуют проводить под проемами дверей: в процессе монтажа дверного порога во время сверления труба может повредиться. Если трубы необходимо прокладывать сквозь стены, то, чтобы не допустить их деформации во время усадки дома, в отверстия вставляют гильзы.

На каждую выходящую от гребенки распределительную цепь отдельно нужно установить запорную арматуру. Чтобы можно было спускать скопившийся воздух, устанавливают:

• на батареях отопления — краны Маевского;
• на гребенке — воздуховыпускные вентили.

За счет того, что выходящая после распределительного узла каждая отопительная цепь является независимой системой, ее удобно применять во время организации «теплых полов».

Коллекторная схема отопления идеальна в плане эффективности. Автономная подача подогретой от котла воды в каждую батарею дает возможность создать комфортный микроклимат в каждом отдельном помещении. Высокая, в отличие от традиционных систем отопления, цена немного сдерживает популярность этого вида обогрева дома, но если деньги позволяют, то отопление с помощью коллекторной системы — это наилучший вариант.
