Коллекторы для отопления – монтаж, расчет и установка своими руками

Чтобы обеспечить равновесие и стабильность, все элементы системы отопления должны подходить друг к другу по своей пропускной способности, которая зависит от сечения труб.

Основной принцип, по которому должен рассчитываться коллектор отопления, гласит: распределительный гидроколлектор должен иметь площадь поперечного сечения корпуса, равную или большую суммарной площади сечений всех отводящих веток, а площадь сечения сборной гребенки – не меньше суммы площадей подводящих трубопроводов.

Несоблюдение этого требования при конструировании коллектора приведет к недостаточной интенсивности подачи теплоносителя, что сильно снизит качество отопления.

В чём преимущество

Коллекторная разводка системы отопления имеет множество неоспоримых плюсов.

К ним относят:

  • Удобная эксплуатация. В результате управлять каждым элементом можно независимо. Помимо этого можно самостоятельно контролировать температуру в любой точке жилого пространства. По желанию можно самостоятельно отключить несколько групп отопительных приборов на одной площади. Температурный режим в других комнатах останется прежним;
  • Можно использовать трубы мелкого диаметра. Каждая из ведущих от гребенки ветка может питать только один отопительный прибор. В ходе монтажа можно использовать трубы любого диаметра, которые могут распределиться в структуре стяжки;
  • Простое обслуживание. При появлении разных неполадок можно самостоятельно отключить проблемную часть трубопровода. В результате не понадобится полностью выключать всю систему для проведения технического обслуживания.

Для формирования нескольких контуров, которые отличаются разными параметрами рекомендует воспользоваться гидравлическим компенсатором. Он поможет урегулировать разное давление и температуру носителя.

Гидрострелка-это вместительная труба, в выходной части которой подключают несколько рядов контуров с независимой циркуляцией. Горячая вода постепенно направляется внутрь гидрострелки. Здесь она будет циркулировать и самостоятельно распределяться по разным культурам.

Специалисты выделяют несколько весомых недостатков подобной конструкции. Они заключаются в следующем:

  • Расход материала. Для работы понадобится в 3-4 раза больше труб, чем при традиционном отоплении. Затраты на приобретение материала рассчитываются исходя из площади жилого пространства;
  • Необходимо использовать циркуляционный насос. При установке независимой системы контуров понадобится монтаж циркуляционного насоса. Приобретение такой детали потребует дополнительных затрат.

Еще одним слабым звеном подобной конструкции считает её энергозависимость. Длительное отсутствие электроэнергии приведёт к отставанию труб.Специалисты не рекомендуют выбирать такую систему отопления для региона, в которых наблюдают перебои с электроснабжением.

Система распределительных гребенок для двухтрубной системы отопления

Для отопления существует множество вариантов коллекторов. Есть устройства с большим количеством деталей. В подающей конструкции располагаются расходомеры, которые отвечают за равномерное распределение теплоносителя.

Конструкция  распределительных гребенок контролирует прогрев каждой батареи. Гребенка считается главной деталью распределительной конструкции. Она монтируется после котла и перед механизмом безопасности. Данная деталь выглядит как труба с размещенными патрубками. Монтаж выполняется на обратную и входную магистрали.

Гидроколлектор своими руками

Гидроколлектор системы отопления способствует следующим преимуществам при обогреве дома:

  1. Улучшается перемещение теплоносителя и стабилизируется давление.
  2. Регулируется объем горячей воды на каждом луче системы. Уменьшаются расходы на энергоноситель.
  3. Ремонт батарей выполняется без выключения всей конструкции.

Для создания гребенки выполняется следующая последовательность действий:

  1. Производятся замеры между отдельными патрубками.
  2. Размер корпуса устройства должен быть больше промеренного на 12-17 см.
  3. Вырезается труба и на нее монтируются патрубки.
  4. Конструкция проверяется на герметичность.

Перед тем как выполнять монтажные работы стоит проверить возможность установки гребенки для определенной системы. Фитинги из полипропилена выполняются без армирования, что может повлиять на разгерметизацию. Можно приобрести готовое устройство.

Для повышения циркуляции устанавливаются специальные насосы. Если конструкция монтируется в специальном помещении, то защитный короб не требуется. Для контроля и дозировки теплоносителя устанавливается арматура.

ПОСМОТРЕТЬ ВИДЕО

На распределительном механизме устанавливается группа безопасности.

Кроме того, при расчете элемента  гребенки следует учитывать разницу в размере контуров. Коллекторная система отопления пользуется большим успехом среди владельцев частных домов.

Расчет отопительного коллектора

Чтобы обеспечить равновесие и устойчивую работу отопительной системы, все ее элементы должны соответствовать друг к другу по своей пропускной способности. Последняя зависит от правильно подобранного сечения труб.

На этом принципе основан расчет коллектора. Он должен иметь величину поперечного сечения, равную или допустимо большую суммы площадей сечений всех отводящих веток. Размер сечения сборной гребенки должен быть не меньше суммы площадей подводящих трубопроводов.

Это условие описывается данной формулой:

S = S, + S,, + S,,, + … + Sn

Где:

  • S — площадь сечения коллектора или гребенки;
  • S, … — Sn — площади сечений исходящих или входящих веток.

Формула расчета площади сечения

За основу берется формула вычисления площади круга, а в данном случае — сечения коллектора (гребенки). Сумма площадей сечений отходящих труб и дает нужный результат — величину отопительного коллектора.

Sколл = π × Dколл²/4, тогда формула расчета принимает вид:

π × Dколл²/4 = π × d,²/4 + π × d,,²/4 + π × d,,,²/4 + …+ π × dn²/4,

где:

  • Dколл — диаметр коллектора;
  • π — число Пи;
  • d, — dn – внутренние диаметры отводящих веток.

Чтобы упростить формулу, надо сократить число пи и взять все под корень квадратный:

Dколл = 2 × √ (d,²/4 + d,,²/4 + d,,,²/4 +…+dn²/4).

По этой формуле можно рассчитать коллектор любой сложности и конфигурации. В случае, если все отходящие ветки отопления имеют одинаковый диаметр, формула принимает следующий вид:

Dколл = 2 × √ (dобщ²/4 × N),

где:

  • N — количество отводящих от гребенки труб;
  • dобщ – диаметр каждой отводящей трубы.

Если при расчете получается дробное число, его следует округлять в большую сторону. Это нужно для того, чтобы не произошло заужение сечения коллектора и снижение мощности системы.

Дополнительные требования к конструкции коллектора

При расчете всех параметров коллектора должны выполняться два условия: расстояние между входной и выходной группами веток равно шести диаметрам, а отводы отопительных контуров удалены друг от друга на три размера.

Схема подключения коллектора в систему отопления коттеджа.

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

  • коллектор для котельной;
  • гидрострелка;
  • локальные гребенки.

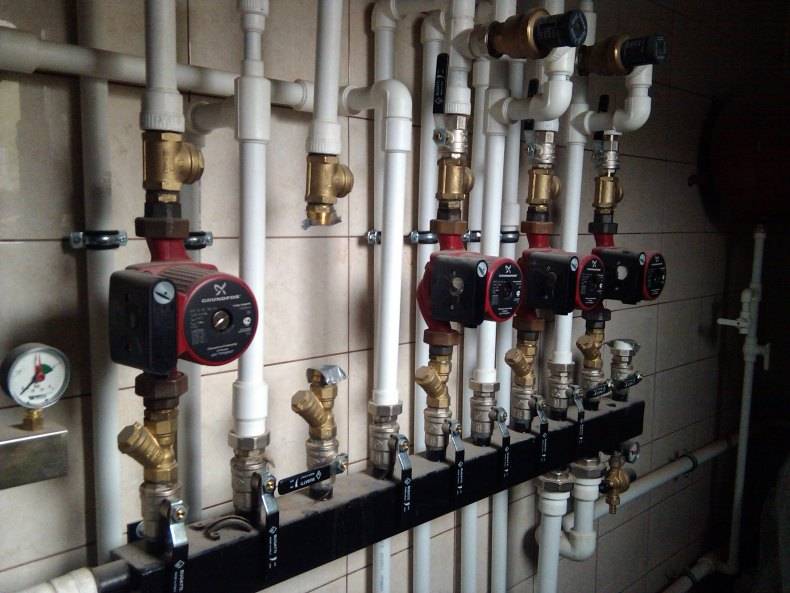

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

  • не допускать резких колебаний температур, снижающих ресурс системы;
  • сохранять объем воды в теплообменнике котла на постоянном уровне;
  • поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

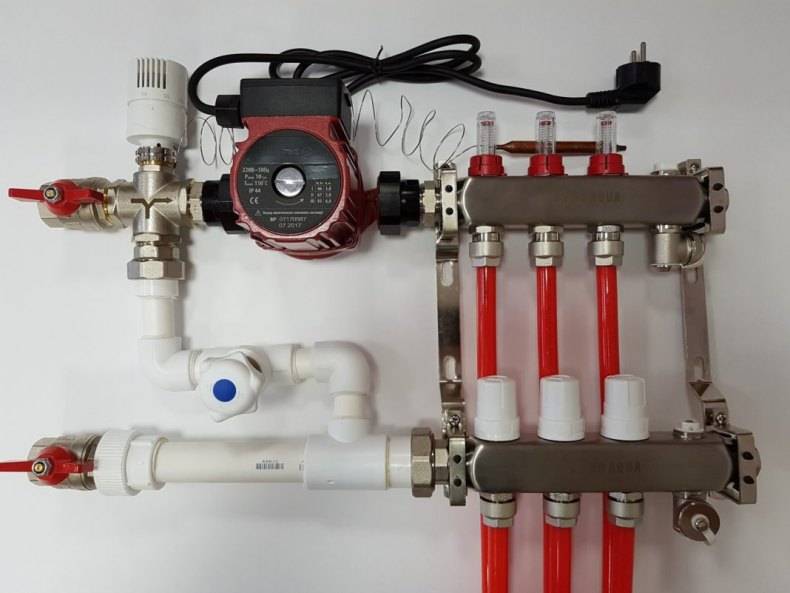

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Смотрите это видео на YouTube

Расчет

Прежде чем приступать к расчёту:

  1. Определите количество веток системы пола, согласно подготовленной схеме.
  2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
  3. Определите способ регулировки и процесс контроля в гребёнке.
  4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

  1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
  2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
  3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
  4. Кронштейны — необходимы для крепления прибора к стене.
  5. Сливной кран — через него будет сливаться теплоноситель.
  6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

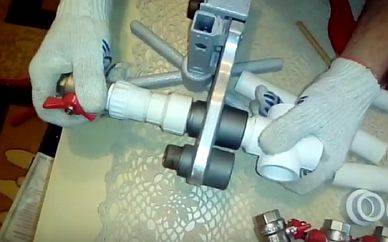

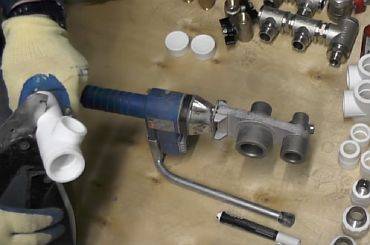

Процесс изготовления полипропиленовой гребёнки своими руками:

  1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

  1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

  1. Припаиваем к нижнему выходу тройника муфту с краном.

  1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

  1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
  2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

  1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

  1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Коллекторная система отопления: что это такое и принцип работы

Как я уже говорил ранее, такая вид системы отопления применяется чаще всего в двух и более этажных домах.

Но никто не запретит вам применять ее в одноэтажном доме. Тут все зависит от целесообразности.

Кроме приборов отопления к коллектору может быть подключен бойлер косвенного нагрева или система подогрева бассейна или теплицы.

Так что и в одноэтажном доме можно применить такого рода ухищрение.

Главное не забыть о том, что в коллекторной системе отопления может быть только принудительная циркуляция теплоносителя.

А это значит, что в ней должен быть хотя-бы один, а чаще всего несколько циркуляционных насосов. Смотрим на рисунок ниже:

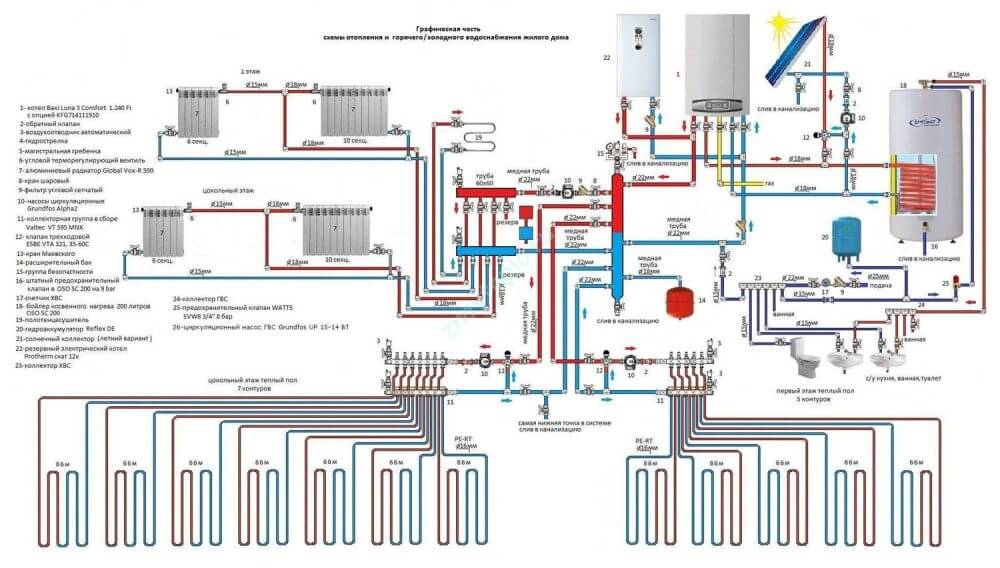

Коллекторная система отопления фото

На рисунке изображена схема без бойлера косвенного нагрева.

Здесь сделано так, потому что применяется двухконтурный газовый котел.

Ну а если котел будет одноконтурным, то все будет выглядеть немного по-другому:

Коллекторная разводка систем отопления

Тут есть все, что любят современные домовладельцы:

  • Радиаторы.
  • Водяные теплые полы.
  • Резервный электрический котел.
  • Бойлер косвенного нагрева.

Если не считать вместе с насосом котла, то здесь их будет 5 штук.

Для того, чтобы циркуляционные насосы не создавали разности давления между коллектором «подачи» и коллектором «обратки» здесь применяется гидрострелка.

Благодаря ей, циркуляционный насос котла всегда может обеспечить нужный расход теплоносителя через теплообменник котла, что положительно сказывается на сроке его службы.

Контуры теплых полов подключаются через свои коллектора с группами автономной циркуляции.

Здесь нужно учесть возможность аварийного отключения электричества.

Чтобы обеспечить работу «мозга» котла и циркуляционных насосов во время отключения вам понадобится источник бесперебойного питания.

Без него циркуляция теплоносителя в системе прекратится, а это чревато всяческими неприятными последствиями.

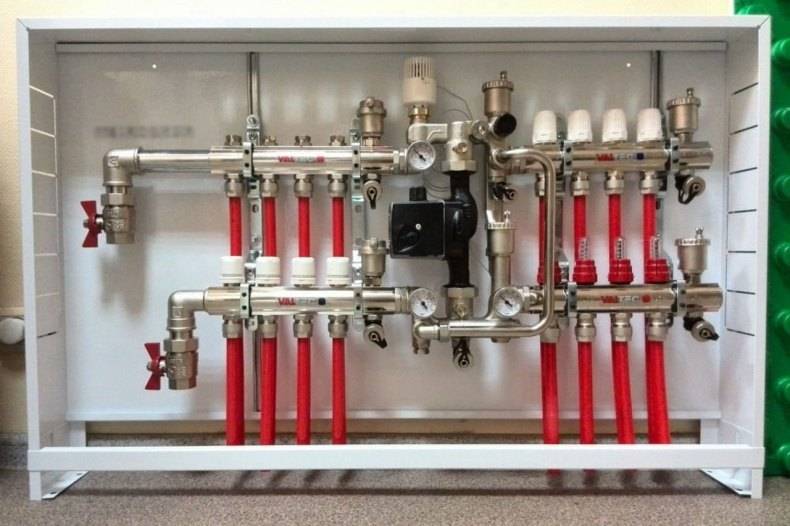

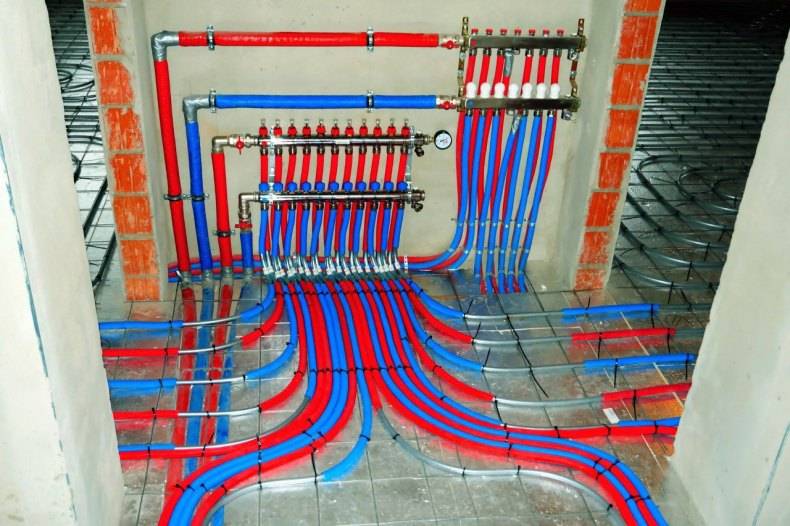

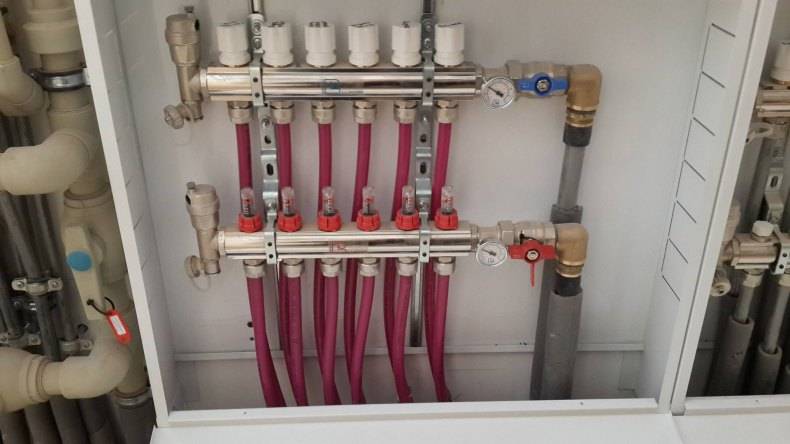

Главным преимуществом такой схемы отопления является возможность отключения отдельных веток без остановки всей системы.

Такая возможность сильно помогает в случае необходимости экстренного ремонта. Ну а недостатком будет, пожалуй, цена всего этого удовольствия.

Хотя, если делаете для себя и надолго, то имеет смысл делать все по уму. Иначе ваша скупость заставит вас платить дважды!

Расчет тепловой мощности системы отопления

Тепловая мощность системы отопления — это количество теплоты, которое необходимо выработать в доме для комфортной жизнедеятельности в холодное время года.

Теплотехнический расчет дома

Существует зависимость между общей площадью обогрева и мощностью котла. При этом, мощность котла должна быть больше или равняться мощности всех отопительных приборов (радиаторов). Стандартный теплотехнический расчет для жилых помещений следующий: 100 Вт мощности на 1 м² отапливаемой площади плюс 15 — 20 % запаса.

Расчет количества и мощности приборов отопления (радиаторов) необходимо проводить индивидуально для каждого помещения. Каждый радиатор имеет определенную тепловую мощность. В секционных радиаторах общая мощность складывается из мощности всех используемых секций.

В несложных отопительных системах приведенных способов расчета мощности бывает достаточно. Исключение — здания с нестандартной архитектурой, имеющие большие площади остекления, высокие потолки и другие источники дополнительных теплопотерь. В этом случае потребуется более детальный анализ и расчет с использованием повышающих коэффициентов.

Теплотехнический расчет с учетом тепловых потерь дома

Расчет тепловых потерь дома необходимо выполнять для каждого помещения в отдельности, с учетом окон, дверей и внешних стен.

Более детально для данных теплопотерь используют следующие данные:

  • Толщину и материал стен, покрытий.
  • Конструкцию и материал кровельного покрытия.
  • Тип и материал фундамента.
  • Тип остекления.
  • Тип стяжек пола.

Для определения минимально необходимой мощности отопительной системы с учетом тепловых потерь можно воспользоваться следующей формулой:

Qт(кВт×ч) = V × ΔT × K ⁄ 860, где:

Qт — тепловая нагрузка на помещение.

V — объем обогреваемого помещения (ширина × длина × высота), м³.

ΔT — разница между температурой воздуха вне помещения и необходимой температурой внутри помещения, °C.

K — коэффициент тепловых потерь строения.

860 — перевод коэффициента в кВт×ч.

Коэффициент тепловых потерь строения K зависит от типа конструкции и изоляции помещения:

KТип конструкции
3 — 4Дом без теплоизоляции — упрощенная конструкция или конструкция из гофрированного металлического листа.
2 — 2,9Дом с низкой теплоизоляцией — упрощенная конструкция здания, одинарная кирпичная кладка, упрощенная конструкция окон и крыши.
1 — 1,9Средняя теплоизоляция — стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей.
0,6 — 0,9Высокая теплоизоляция — улучшенная конструкция, кирпичные стены с теплоизоляцией, небольшое число окон, утепленный пол, кровельный пирог с высококачественной теплоизоляцией.

Разница между температурой воздуха вне помещения и необходимой температурой внутри помещения ΔT определяется исходя из конкретных погодных условий и требуемого уровня комфорта в доме. Например, если температура снаружи -20 °C, а внутри планируется +20 °C, то ΔT = 40 °C.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
