Как перенести газовую трубу в квартире: правила перемещения труб, ход выполнения монтажа и разрешительная документация

Устройство коммуникаций

Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.

Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002.
Перенос газовых труб в квартире и частном доме: мы сами с усами или лучше не рисковать?
Газовая труба может быть стальной или полиэтиленовой.

  • Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.
  • Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.

На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.

Допустимые расстояния

СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..

  • Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
  • Между газовыми трубами со средней величиной параметра и строением – 4 м.
  • Для системы высокого давления установлено расстояние в 7 м.

Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.

Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.

Рекомендации СНиП для газопроводов основаны на требованиях пожарной безопасности и санитарных нормах, поэтому выполнение их является обязательным.

В каких случаях нужен перенос газовой трубы

    Существует только два способа наружной прокладки газопроводов: подземный и воздушный (на опорах). Поверхностные магистрали чаще требуют перемещения. Причин для этого может быть несколько:

  • критическая просадка грунта под опорами, угрожающая целостности трубы;
  • существующий газопровод мешает возведению новой постройки;
  • после перепланировки участка воздушная магистраль блокирует въезд на территорию или мешает организации зоны отдыха.

Внутри жилой постройки также нередко возникает необходимость в перемещении газовых труб:

  • габариты новой бытовой техники несовместимы с существующим расположением внутренней разводки;
  • перепланировка кухни требует перестановки газовой плиты или котла.

Подготовка к переносу газовой магистрали

    Газ – вещество чрезвычайно взрывоопасное и летучее. Поэтому любые действия с магистралью, подающей голубое топливо в здание, запрещается предпринимать без разрешения местной газоснабжающей организации.

    Планируя визит в эту фирму, приготовьте документы, которые подтвердят право вашей собственности на дом. Вместе с ними нужно принести разрешительную документацию, выданную при первоначальной прокладке газопровода.

    План участка и дома с нанесенными на них газовыми сетями и предполагаемым расположением переносимой трубы также потребуется специалистам-газовщикам. На основании перечисленных бумаг они разработают технические условия. Без них невозможно изготовить проект, получить разрешение и провести работы.

  • газопровод не должен проходить по жилым комнатам. Точку ввода и разводку труб разрешается делать только в котельной;
  • прокладка магистрали через дверные проемы, окна, по полу и в вентиляционных шахтах запрещена;
  • минимально допустимая дистанция от газовой трубы до электрокабеля – 25 см, а от распределительного электрощита – 50 см;
  • стационарное оборудование и бытовая техника, установленные на кухне, не должны препятствовать осмотру газопровода и его ремонту;
  • разводку труб разрешается выполнять на высоте не ниже 220 см от пола;
  • газовые стояки и горизонтальные трубы в местах пересечения с конструкциями здания должны проходить через стальные защитные «гильзы».

Что делать дальше

    Сдав все собранные документы в газовую службу, нужно дождаться визита мастера этой организации. О его сроке вам сообщат, как только заявление о переносе и прилагаемая к нему документация будут рассмотрены и приняты.

Работник газконторы проведет у вас техническую экспертизу и составит по ее результатам заключение. В нем будет указано:

  • возможность переноса газовой трубы по представленному проекту;
  • калькуляция расходных материалов, необходимых для проведения работ и смета предполагаемых затрат.

Оплатив заявленную исполнителем сумму, можно готовиться к встрече монтажной бригады.

Последовательность работ

Удаление старого и установка нового отрезка магистрали выполняется в такой последовательности:

  1. Перекрывается запорный вентиль, подающий газ на участок.
  2. Отключенная «ветка» продувается компрессором для удаления из трубы остатков газообразного топлива.
  3. Удаляемый участок магистрали вырезается болгаркой. Отверстия на ее концах наглухо заваривают (глушат).
  4. В подводящей трубе вырезают новые отверстия и вваривают в них переносимый сегмент магистрали.

Выполняя эти работы, соблюдают расстояния, установленные нормами:

  • от фундамента дома до линии газопровода низкого давления должно быть не менее 2 метров;
  • между газовой трубой среднего давления и строениями на участке необходимо обеспечить разрыв, превышающий 4 метра;
  • «охранная зона» для газопровода обозначается в соответствии с правилами безопасности и составляет по 2 метра с каждой стороны.

Размещение трубы на внешней стене здания регламентируется двумя пунктами:

  • Удаленность от дверных и оконных проемов не менее 5 метров.
  • Расстояние от крыши – минимум 2 метра.

    Закончив перенос участка магистрали, исполнители составляют акт выполненной работы. Его подписанию предшествует пуск газа и контроль всех сварных и резьбовых соединений. Их герметичность разрешается проверять только с использованием мыльной пены и ни в коем случае открытым огнем.

    Убедившись в полном соответствии выполненных работ газовым нормативам, руководитель монтажной бригады совместно с заказчиком подписывает акт приемки. В газовом журнале домовладения при этом делается соответствующая отметка.

Технология и этапы производимых операций

Работы по перемещению трубопроводов подачи газа не занимают много времени и трудовых ресурсов. Демонтаж и монтаж одной трубы укладывается в один час рабочего времени у бригады сварщиков и монтажников, состоящей из двух человек. Перенос газовой трубы на кухне одним рабочим категорически запрещен.

Подготовительные мероприятия

Владельцам квартиры, частного дома самостоятельно не рекомендуется изменять в своей газовой системе ничего, даже гибких шлангов. Перенос, наращивание, обрезку труб имеет право производить исключительно представитель газовой службы с соответствующим разрешением. Однако, лицам, пользующимся газовым оборудованием, не лишним будет знать некоторые положения и последовательность действий при операциях по переносу газовых труб.

Чаще всего специфическая бригада по перемещению состоит из двух человек. Оба специалиста обучены всем операциям, имеют удостоверение по работе с газовым оборудованием, профессионально осуществляют сварку, порезку металла. Мастера приступают к работам на объекте на протяжении одной календарной недели после согласования технической документации по перемещению трубопроводов.

На момент визита бригады уже известны точки демонтажа, удлинения, установки дополнительного газового оборудования. Доработке подвергаются газовые колонки, плиты, духовые шкафы, нагревательные элементы. Мастера в совершенстве ознакомлены с правилами выполнения монтажных операций. Согласно нормативам, вентили, блокирующие подачу газа, не рекомендуется срезать. Они являются обязательными компонентами газотранспортной системы.


Подготовительные мероприятия перед переносом газовой трубы

Кроме того, согласно правилам использования газа в качестве топлива, перемещая точки пролегания трубопровода, а также меняя газовый кран, специалист должен осуществить его монтаж таким образом, чтобы вентиль был расположен в зоне прямого доступа для пользователя. К установленному под столешницей вентилю необходим удобный доступ через дверцу шкафа с удаленной задней стенкой. Иногда доступ осуществляется через фрагмент столешницы, который открывается.

Пользуясь случаем, владельцем квартиры может быть установлен счетчик контроля газа. Можно также поменять все устаревшее кухонное оборудование. Об этих операциях следует заранее предупредить бригаду, которая совершает перенос газовой трубы на другое место. Подключая духовки, плиты, колонки, хозяин квартиры обязан заранее купить сильфонный шланг, подобранный по размеру.

Металлические трубопроводы приглашенные рабочие покупают самостоятельно. Стоимость трубопроводов входит в общую смету услуг, материалов и приборов. Хозяину необходимо очистить пространство кухни от мебели и громоздких предметов. Так специалисты быстрее и качественнее проведут весь комплекс монтажа на ваш газопровод. Вещи, которые не подлежат выносу, надо накрыть негорючими плотными материалами.

Разборка трубопровода

Вероятнее всего, когда будет осуществляться перемещение, понадобится вырезать отрезок старого трубопровода и нарастить на новый, только уже в обратную сторону. При этом специалист, используя специальные приспособления, вырезает ненужные элементы. Здесь огромную роль играет квалификация рабочего, у которого имеется допуск к перемещению газовых труб.

Электросварщики, газорезчики, слесари обучаются на специальных курсах, где их аттестуют профессиональные работники газового оборудования. После сдачи серьезных экзаменов им выдается специальный документ. Демонтировав отводку, ведущую от стояка к прибору, мастер оставляет отрезок трубопровода. На нем установлен вентиль перекрытия сжиженного газа.

Данный отрезок горизонтальной трубы ни в коем случае не меняется и не удаляется! Может быть только одна ситуация – авария с повреждением трубопровода. Если без полной замены нельзя обойтись – тогда она разрешается. Часто на практике жильцы верхних этажей многоквартирных домов просят отрезать длинный фрагмент трубопровода.

Этот элемент поднимается от низшей точки квартиры к высшей точке на высоту 1,8 м, потом изгибается на угол 180°. Запрещено укорачивать подобный трубопровод, устанавливая вентиль на оставшемся куске. Но решение для данной ситуации есть – необходимо переварить трубопровод, а вентиль поставить на высоте 75 см от пола под столешницей.

Получение согласования для замены газопровода

Возможен или нет перенос, могут решить только уполномоченные органы, то есть служба газа вашего города (района). Заниматься любыми демонтажными и монтажными работами имеет право только специалист, имеющий квалификацию. Безусловно, без согласования перенос труб осуществлять нельзя.

Разрешение оформляется в такой последовательности:

  1. Выясняете контактные данные газовой службы по месту регистрации, связываетесь со специалистами, объясняете ситуацию, консультируетесь.
  2. Составляете заявление (по стандартной форме), которое «запустит» процесс согласования.
  3. На основании заявления к вам домой прибывает представитель газовой службы. Время уточняется заранее.
  4. Специалист производит осмотр, выслушивает пожелания, отвечает на вопросы. Часто на этом этапе приходится менять планы, так как желательный перенос не соответствует требованиям безопасности (предварительное изучение норм монтажа газопровода избавит от этого неприятного момента).
  5. Утверждение окончательной схемы переноса, составление сметы. Все документы оформляет организация, предоставляющая услуги. Без согласия собственника жилья работы не производятся.
  6. Если условия переноса удовлетворяют, оплачиваете услугу по квитанции и договариваетесь о времени начала работ.

Процедура согласования обычно занимает несколько дней, растянуться на длительный период она может только по одной причине: если владельцы собственности и представители газовой службы не нашли компромиссного решения.

Процедура переноса труб на участке

Можно ли перенести трубы газоснабжения на участке самостоятельно? Работа по перепланировке газовой системы своими силами или квалифицированными специалистами проводится в следующем порядке:

  1. разработка и согласование проекта в соответствии с действующими требованиями безопасности;
  2. приобретение материалов и подготовка комплекта инструментов, необходимого для выполнения работы;
  3. непосредственный перенос;
  4. проверка качества выполненных работ и ввод системы в эксплуатацию.

Получение согласования

Первая стадия перепланировки газовой системы – это разработка проекта и согласование документа.

Схема расположения газопровода на участке

Куда обращаться? Проект будущей системы газоснабжения частного дома можно разработать:

  • самостоятельно с учетом всех норм безопасности;
  • в любой специализированной организации;
  • в региональном отделении газоснабжающей компании.

Стоимость услуг специалистов будет определяться на основании:

  • тарифов выбранной компании;
  • региона;
  • сложности проекта;
  • перечня дополнительных услуг (разработка сметной документации, согласование документа, проведение переноса на местности и так далее).

Для согласования разработанного проекта необходимо обратиться в газовую службу региона и подать письменное заявление, к которому приложить:

  • копии правоустанавливающих документов на дом и садовый участок;
  • технический паспорт на дом;
  • топографический снимок участка с указанием расположения строений и коммуникационных систем (водоснабжение, канализация и так далее);
  • копию гражданского паспорта;
  • проект переноса;
  • согласие соседей, если проектной документацией предполагается перенос системы с изменением на соседнем участке;
  • документы, подтверждающие соответствие устанавливаемого оборудования нормам безопасности (паспорта, сертификаты и так далее).

Подготовка

Для выполнения работ по переносу потребуются:

  • болгарка;
  • сварочный аппарат;
  • разводной ключ;
  • лопата, щебень, изоляционный материал, если прокладка трубопровода предполагается в земле;
  • поддерживающие устройства при прокладке надземной магистрали;
  • трубы и соединительные фитинги;
  • запорная арматура, счетчики и иные устройства, предусмотренные проектом;
  • материалы для изоляции резьбовых соединений;
  • гибкие шланги для подключения газовой плиты и иного оборудования;
  • газовое оборудование.

Перепланировка системы газоснабжения

Процесс переноса выполняется в следующем порядке:

  1. отключение газоснабжения;

Отключить отдельную магистраль от центральной системы могут только сотрудники облуживающей организации. Заявка на отключение подается предварительно.

  1. демонтаж труб, не предусмотренных составленным проектом. Как правило, прокладка наружных систем газоснабжения проводится стальными трубами, для демонтажа которых требуется болгарка;

Снятие ненужных труб

  1. продувка труб (освобождение от скопившегося газа). Работа выполняется с целью повышения безопасности на участке;
  2. установка и крепление новых труб и предусмотренной проектом запорно-регулирующей арматуры;

Проведение новой системы газоснабжения

Для соединения металлических труб между собой рекомендуется использовать метод сварки, отличающийся максимальным уровнем надежности и герметичности. Установка арматуры может быть произведена резьбовым методом с обязательным применением герметизирующих материалов.

  1. подключение оборудования.

Проверка и ввод

После проведения всех работ необходимо проверить герметичность системы и провести пробный запуск.

Проверка герметичности выполняется при помощи обычного мыльного раствора и губки (кисточки), который необходимо нанести на места соединений труб и крепления арматуры. При этом:

если при нанесении состава на поверхности образовались мыльные пузыри, то в данном месте происходит утечка, то есть система не герметична;

Признак плохой герметичности соединения

отсутствие пузырей указывает на полную герметичность газоснабжающей системы.

Как производится монтаж газовых труб на фасаде строения, смотрите на видео.

Пробный запуск позволяет определить, выдерживает ли система заявленное давление.

Только после проведения всех проверок можно закапывать трубы (при прокладке подземного трубопровода) и составлять акт выполненных работ, необходимый для ввода газопровода в эксплуатацию, который осуществляется региональной газовой службой.

Газоснабжение по меже – важные аспекты

Когда собственником газовой магистрали является какая-то фирма, тогда врезаться в газопровод будет проблематично

Потому опытные специалисты советуют обращать внимание и на такие моменты при покупке имущества с прописанными условиями, когда газ проходит по границе участка


При подключении дома к газу, вам придется подсчитать, сколько будут стоить материалы для врезки в газовую сеть, услуги специалистов газового хозяйства и это еще не все, потом нужно делать разводку по дому, там понадобятся еще отдельные затраты

Перед покупкой дома заведомо поинтересуйтесь насчет газовых коммуникаций.

Когда газовый трубопровод проходит по меже участка очень важно на каком расстоянии находится труба, еще стоит обратить внимание на следующие аспекты:

  • Узнайте стоимость материалов – труб необходимого диаметра, вентилей, счетчика, газовых приборов и т.д., всего того, что понадобится для подведения голубого топлива. И, как уже упоминалось, в зависимости от расстояния от дома до газовой трубы, проведите расчеты, сколько понадобится материала;
  • Учтите, сколько средств вы истратите на проектирование наружной газоснабжающей сети;
  • Узнайте, какая сумма потребуется для проведения всех работ. К газовым работам допускают только сертифицированные компании, потому понадобится обращаться только к таковым структурам. Иначе контролирующие организации не примут работы;
  • Если дом стоит один, нет соседей рядом, возможно потребуется и строительство ГРС, а это огромные расходы для одного домовладельца;
  • В обязательном порядке поинтересуйтесь, кому принадлежит газовая труба рядом с вашим участком. И не будет ли проблемы со врезанием;
  • Если вам необходимо подключаться через соседские трубы, то заранее поговорите с рядом живущими людьми. Узнайте, нет ли проблем с подсоединением к магистрали, сколько нужно заплатить за врезку.

К сожалению, когда застройщики продают жилье, они не всегда объективно оценивают его стоимость. И часто умалчивают о том, сколько стоят работы по подключению к газовым коммуникациям.

Учитывайте время, которое потребуется для оформления всех бюрократических издержек. А оно может растянутся не на один месяц. А за некоторые справки приходится еще и платить неучтенные взносы.


Еще много недобросовестных продавцов жилья, которые хотят продать недвижимость, как можно дороже. Именно поэтому не стоит доверяться торговцам, следует все проверять самостоятельно

Брать дом без газового отопления, с перспективой в дальнейшем провести его, все же рисковое дело. Существует много трудностей при подключении природного топлива. Цены на материалы растут постоянно. Но если принято решение купить дом без газа, то документация для последующего подключения к газовой трубе должна быть в полном порядке.

Вам следует:

  1. Оформить бумаги на собственность, технический паспорт в БТИ.
  2. Запросить разрешение на подключение к системам в газовом тресте. Когда вы его получите, то необходимо будет выполнить все предписание. Список задач выдают в газовых учреждениях. Все придется делать за свой счет.

Хозяину участка выдадут готовый проект, со схемой газификации. Также необходимо будет организовать земляные работы. В обязательном порядке необходимо выполнить все требования пожарной безопасности.

Штраф за перенос газовой трубы в квартире

Нередко происходит ситуация, когда возникает необходимость переместить газовый прибор в другое место. В результате требуется выполнить перенос трубы для газа в квартире. К подобной работе следует подходить со всей ответственностью и ею должны заниматься профессионалы, владеющие соответствующими навыками и знаниями.

Подобная услуга специалистов стоит недешево, но неправильные действия способны привести к весьма печальным последствиям.

Нужно сразу отметить, что перенос газовых труб в квартире состоит из двух больших и важных этапов:

  • согласование перемещения газового оборудования в специальных службах;
  • выполнение работ по перемещению газоснабжающей линии.

Инструкция о переносе газопровода

Для профессионалов выполнение переноса газового оборудования не является сверхсложной задачей, его осуществляют в следующей последовательности:

  1. Пользуясь газовым краном, перекрывают подачу газа в помещение.
  2. Затем газопровод продувают, чтобы удалить из него остатки газов.
  3. В месте, где имеется соединение с газопроводом, отрезают ненужный отрезок трубы и получившееся отверстие заваривают (прочитайте: «Как можно обрезать газовую трубу – правила и рекомендации»).
  4. В определенном месте сверлят отверстие и к газопроводу приваривают отвод, представляющий собой металлическую трубку и кран.
  5. Потом монтируют отводку к газовому прибору путем нанесения резьбовых соединений.
  6. Перед началом использования оборудования смонтированный газовый кран и трубу, имеющую сварные соединения, обязательно проверяют на отсутствие утечек.

Для подключения бытовых газовых агрегатов используют гибкий сильфонный шланг длиной не больше двух метров. Прежде, чем перенести газовую трубу в квартире, желательно подумать над тем, что возможно такой протяженности шланга будет достаточно и данное перемещение не потребуется.

Чтобы работать с газовыми трубопроводами, специалистам необходимо иметь допуск, они не реже раза в год проходят переаттестацию с целью подтверждения своей квалификации.

Подготовка к переносу труб

Прежде, чем приступить к переносу газовой трубы владельцу недвижимости следует обратиться в газоснабжающую организацию, по месту своего жительства с заявлением относительно желания внести изменения в систему газоснабжения квартиры. По указанному адресу придет технический специалист, чтобы произвести осмотр на предмет наличия условий для перемещения газового оборудования.

Если это возможно, представитель организации произведет нужные расчеты и составит смету расходов. Возможно, что возникнет необходимость в составлении нового техплана помещения, где проходит газовая труба, в котором перенос будет учтен. После внесения предоплаты за услуги, газовщики назначат день проведения работ.

Владельцу помещения необходимо убедиться в наличии сертификации у газовой компании — потребовать у ее сотрудников соответствующую документацию, которая должна предоставляться клиентам по их требованию.

Когда прибудут специалисты, чтобы перенести газовую трубу, следует проверить наличие у них удостоверений, которые подтвердят их квалификацию. Только тогда мастеров можно допускать в квартиру. После завершения процесса переноса газовики должны составить акт о проделанной работе и сделать в газовом паспорте соответствующую запись.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Особенности демонтажа: отключение водоснабжения и приобретение дополнительных расходных элементов

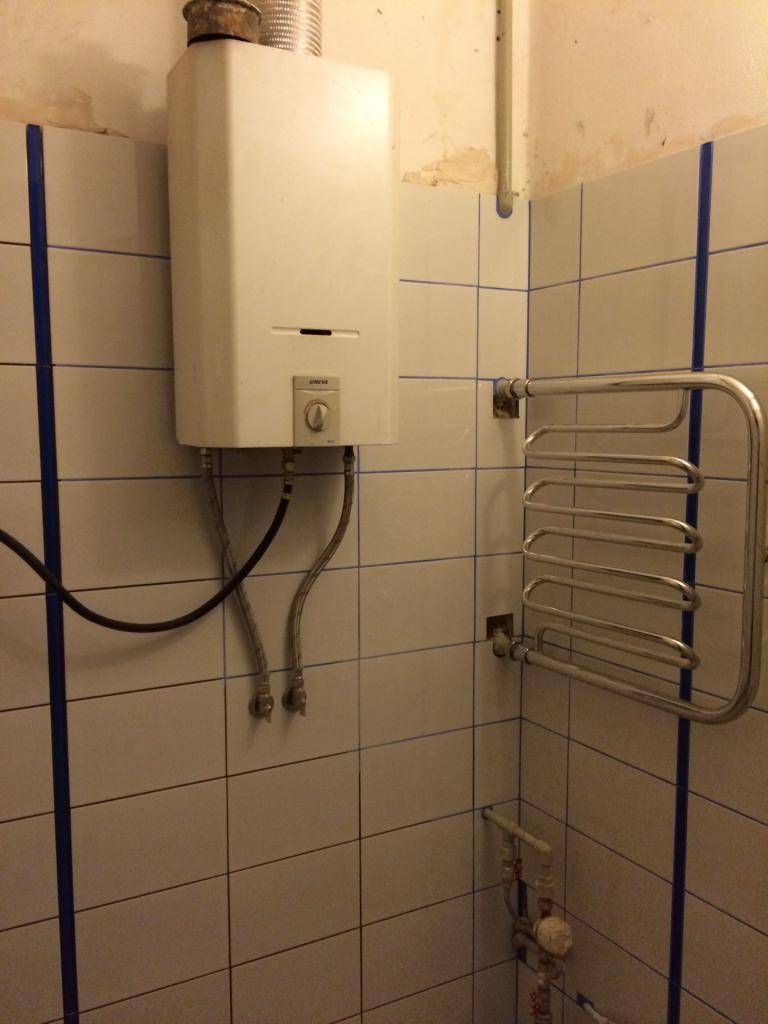

При замене газовой колонки на следующем этапе необходимо осуществить отключение системы водоснабжения. Если для отключения колонки предусмотрены краны, следует перекрыть их. При отсутствии такой возможности нужно перекрыть подачу в квартиру. В последнем случае перед установкой нового прибора необходимо приобрести два крана на выход и вход воды. Эти элементы устанавливаются на той части трубы, где будет осуществляться подключение. В дальнейшем это должно облегчить обслуживание прибора.

После отключения колонки от системы водоснабжения необходимо снять соединительную трубу с выхода устройства и вынуть ее с дымохода. Колонка отключена. Ее можно снять с крепления. Пространство для установки нового агрегата освободилось. Можно приступать к следующему этапу работ.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
