Проектирование вентиляции септика

Типы септиков по принципу действия

Схема канализации на основе септика — в качестве инфильтратора можно использовать поле фильтрации.

  1. Накопительные. Это традиционный вариант канализационного колодца, напоминающий «модернизированную» выгребную яму. Представляет собой резервуар, в котором накапливаются стоки из дома. Иногда внутри емкость делят на две части, в одной из которых накапливаются тяжелые фракции, опускающиеся на дно. Во второе отделение вместе со стоками перетекают легкие включения. Переработка части отходов происходит естественным образом, благодаря наличию микроорганизмов, разлагающих органику. Главное неудобство накопительных септиков заключается в необходимости регулярной очистки с помощью ассенизаторской машины. При выборе септика подобного типа нужно учитывать нижеследующие особенности. Резервуар должен иметь достаточную емкость, чтобы реже приходилось нанимать машину для откачки отходов. Один человек в сутки примерно потребляет 200 литров воды. Септик должен быть достаточно прочным. При необходимости его нужно закрепить в почве, чтобы не допустить выталкивания грунтовыми водами.
  2. С почвенной доочисткой. Подобный вид септиков используется в загородных домах с постоянным проживанием. Конструкция таких резервуаров предусматривает уже обязательное наличие как минимум двух отделений внутри емкости. Также для дальнейшей очистки необходимы фильтрационные поля. Основной плюс подобных септиков – более эффективная очистка стоков, позволяющая не нарушать экологическое равновесие. Канализация с почвенной доочисткой проста в обслуживании и не требует частых вызовов ассенизаторов. Стоки проходят через 3 этапа: в первой камере стоки отстаиваются и разделяются на тяжелые и легкие фракции; частично очищенные воды перетекают во вторую камеру, где очищаются микроорганизмами; очищенные на 60% стоки проходят через фильтрационные поля, где очищаются окончательно.
  3. С биологической глубокой очисткой. Это наиболее эффективный вариант канализации для загородного дома. Подобные системы могут быть использованы при любых условиях, в т.ч. и при высоком прохождении грунтовых вод. Чистить такие емкости достаточно раз в 6-8 лет. В процессе очистки стоки проходят несколько этапов, среди которых отстаивание, биологическая и химическая очистка.

  • в 1-й камере стоки оседают на дно и разделяются на фракции;
  • во 2-м отделении происходит разложение отходов при помощи анаэробных и аэробных микроорганизмов. Чтобы последние могли осуществлять свою жизнедеятельность, применяются аэраторы, насыщающие объем резервуара воздухом;
  • перед сбросом стоки проходят этап обеззараживания посредством химических веществ. Это позволяет обходиться без фильтрационных полей, т.к. на выходе чистота воды достигает 98%.

Схема устройства бетонного септика.

В подобные станции биологической очистки необходимо регулярно добавлять бактерии, которые и разлагают отходы. При эксплуатации канализационной системы нежелательно использование моющих веществ, содержащих хлор, другие сильные химические вещества, могущие вызвать гибель микроорганизмов. Не допускается слив кислот, щелочей, имеющих отношение к автомобильной технике (антифриз, жидкость для очистки стекол, масло и т.п.).

Вентиляция септика из бетонных колец – назначение и правила обустройства

Бактерии в септике

В таком очистном сооружении как септик обитают два вида микроорганизмов:

  • анаэробные бактерии «проживают» в первой камере в толще жидких стоков. В их распоряжении имеются различные бытовые отходы, включая органику, стиральные порошки, моющие средства, нефтепродукты и т.д. В процессе переработки выделяется метан, представляющий собой взрывоопасный газ, у которого отсутствует запах;
  • аэробные бактерии своей территорией выбрали поверхность воды в камере, они «доедают» то, что не было съедено их коллегами на дне септика.

Продуктом жизнедеятельности бактерий является сероводород – зловонный и ядовитый газ. Сероводороду и метану сопутствуют такие канцерогены как летучие соли мышьяка, соединения фосфора и т.д.

Исходя из вышеизложенной информации, можно сделать единственный вывод: вентиляция для септика необходима, и ее работе нужно уделять внимание. В противном случае за халатное отношение к функционированию вентиляционной системы придется заплатить слишком высокую «цену»

Вентиляцию обустраивают при проведении заключительного этапа строительства септика.

Вентиляция септиков из бетонных колец

Вентиляция септика из бетонных колец не относится к сложным решениям, поэтому каждый домовладелец при желании может ее создать своими руками. Специалисты при обустройстве очистных сооружений, обслуживающих частные домовладения, рекомендуют строить двухкамерную конструкцию с дренажным колодцем (она изображена на фото).

Порядок строительства септиков из бетонных колец

Чтобы построить септик из бетонных колец, нужны такие материалы:

  • железобетонные кольца, имеющие диаметр 100 сантиметров – 9 штук из расчета по 3 изделия на каждую камеру;
  • плиты железобетонные с отверстиями под люки – 3 штуки;
  • люки чугунные – 3 штуки;
  • труба ПВХ для магистрального трубопровода диаметром не менее 12 сантиметров и длиной, равной расстоянию от жилой постройки до септика с учетом размера соединительных патрубков;
  • для гидроизоляции – жидкое стекло, битум и т.д.;
  • железобетонная плита для монтажа на дно котлована – 1 штука или цемент для заливки стяжки.

Потребуются следующие инструменты и изделия:

  • лопаты (для каждого работника);
  • ведра для выемки грунта из котлована;
  • лестницы;
  • прочные веревки;
  • перфоратор.

Также не обойтись без подъемного механизма, поскольку вес колец достигает 400 килограммов.

Потом вставляют соединительные трубы, подведя к первой части септика магистральный канализационный трубопровод. Необходимо помнить об обязательном уклоне труб, равном 3 градусам (3 сантиметра на один погонный метр). Можно сделать уклон больше, но не намного. Главное требование – не допускать обратного уклона на отдельных участках магистрали, поскольку твердые фракции его не смогут преодолеть.

Этап третий – выполнение герметизации. От ее качества зависит срок эксплуатации септика без проведения капремонта и чистота питьевой воды в артезианских колодцах на участке, а также наличие/отсутствие неприятных запахов.

Этап четвертый – обустройство вентиляционных стояков. Нередко владельцы дач, опасаясь появления в строении запаха, не устанавливают в начале разводки канализации вентиляционный стояк, а он обязательно нужен. Объясняется это тем, что при смыве следом за водным потоком появляется незначительный вакуум, силы которого достаточно для открытия гидрозатвора, к примеру, в туалетной комнате. В результате в эту брешь устремляются газы из магистральной трубы, и дом начинает наполняться неприятным запахом.

По этой причине диаметры соединительных патрубков и канализационной магистральной трубы выбирают с расчетом, что они будут заполнены всего на 2/3. Все остальное пространство занимает вентиляция выгребной ямы или септика. Если нет желания столкнуться с проблемой неприятного запаха, необходимо обеспечить нормальный воздухообмен. Над стояками вентиляции устанавливают колпаки, которые предотвратят попадание осадков и будут обеспечивать в системе тягу.

Что такое системы вентиляции

Элементы вентиляция есть в каждом доме, помещении, производственном или офисном объекте. Воздухообмен может обеспечиваться естественным путем, либо с использованием специальных систем. В проектировании и строительстве под системой вентиляции понимается совокупность воздухопроводов, каналов и оборудования, позволяющих организовать циркуляцию воздуха по определенным принципам и алгоритмам. В вентиляционную систему могут включаться:

  • элементы естественного и механического (принудительного) воздухообмена;
  • вытяжки и вентиляторы, работающие от электрического тока;
  • воздухопроводы, вентиляционные каналы;
  • шумоглушители (он необходимы для соблюдения санитарных норм шумоизоляции);
  • воздушные фильтры для очистки воздуха от примесей, запахов;
  • нагреватели.

Помимо общей вентиляции могут проектироваться и устанавливаться специальные системы в сфере пожаротушения, на случай аварийных ситуаций. Для них действуют специальные СНиП, СП и НПБ, которые будет учитывать проектировщик и подрядчик.

Системы кондиционирования предназначены для обеспечения микроклимата в отдельном помещении или здании, т.е. в закрытых зонах. В зависимости от целей заказчика, система кондиционирования и вентиляции может быть объединена в одном проекте. Кондиционеры могут быть бытовыми, промышленными, обеспечивать отдельные показатели микроклимата (например, только температуру и очистку воздуха), так и комплексное состояние воздуха внутри объекта.

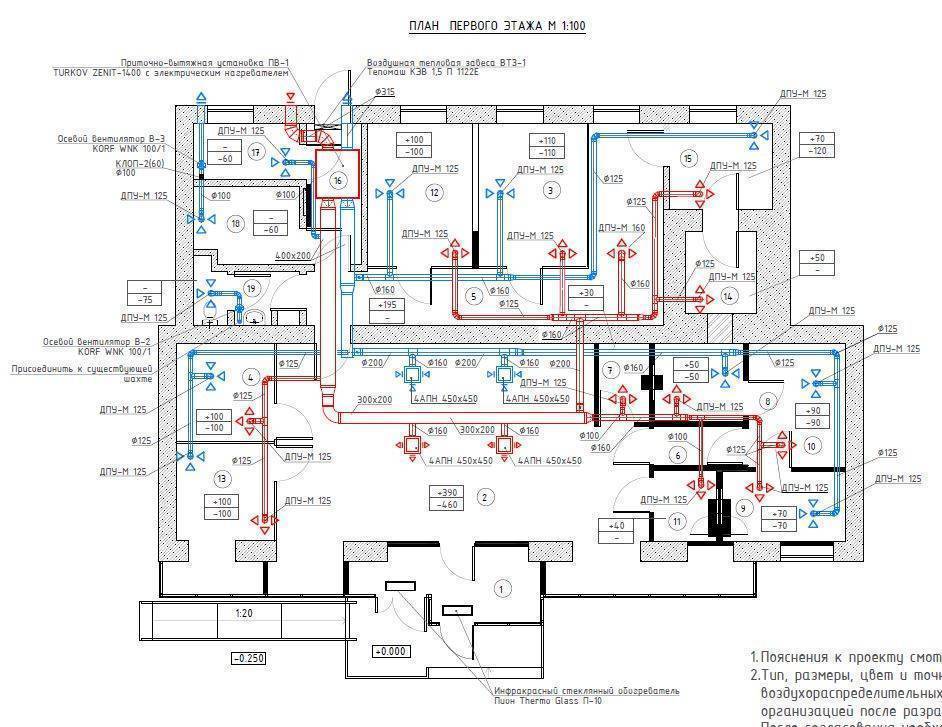

Образец проекта ОВ нежилого помещения

Нормативные документы

Основным нормативным актом на проектирование вентиляции и кондиционирования является СНиП 41-01-2003. В нем указаны параметры пожарной, экологической, санитарной безопасности при эксплуатации систем, критерии надежности и энергосбережения. Также по указанным СНиП будет определяться соответствие по параметрам воздуха и шума для разных видов зданий и помещений (жилые здания, производственные и общественные объекты).

В зависимости от вида предстоящих работ (строительство, реконструкция, капремонт, перепланировка или переустройство), при проектировании и согласованиях будут применяться следующие нормативные акты:

  • Градостроительный и Жилищный кодексы РФ (содержат общие требования к согласованиям, получению разрешений на строительные работы) (скачать);
  • федеральные и региональные регламенты по согласованиям проектной документации;
  • СП 118.13330.2012 на общественные здания (скачать);
  • СП 54.13330.2016 на многоквартирные дома (скачать);
  • СП 56.13330.2011 на производственные здания (скачать);
  • СП 336.1325800.2017 на системы вентиляции и кондиционирования воздуха (скачать).

Также при проектировании применяются стандарты ГОСТ по параметрам безопасности шума, санитарно-гигиенических требований, микроклимата в жилых и общественных помещениях.

Простым языком

Установка или модернизация систем вентилирования воздуха повышает уровень благоустройства жилых помещений и зданий, снижает риск заболеваний и негативных воздействий. Для торговых и производственных зданий, точек общепита, монтаж и нормальная работа вентиляции вообще является обязательным условием. Разработка систем кондиционирования позволяет повысить уровень комфорта для жильцов, работников или посетителей помещения, здания.

Проектировать нужно как естественную, так и механическую систему вентиляции, поскольку учитываются следующие факторы:

  • количество человек, которые проживают, работают, отдыхают в вентилируемом помещении;
  • общая площадь объекта, для которого нужно организовать нормальный воздухообмен и кондиционирование;
  • особенности архитектурных и строительных решений для уже существующего объекта;
  • разные требования нормативных актов к санитарным, гигиеническим и иным показателям для разных типов объектов.

По указанным причинам типовые системы вентиляции используются только при массовом проектировании. Например, при разработке типового проекта МКД будет разработана одинаковая система воздухопроводов и оборудования, поскольку характеристик здания и помещений будет идентичны. Однако даже в этом случае можно заказать индивидуальный проект вентилирования, который будет распространяться только на одну квартиру, часть здания, встроенный торговый, офисный или развлекательный объект.


Watch this video on YouTube

Выбор материала

А вот материал может варьироваться в значительной степени. Хорошим, крайне герметичным вариантом является термопластик, но у него есть ряд недостатков, в частности, его дороговизна, необходимость закрепления ввиду недостаточной устойчивости, а также такой фактор, как неустойчивость к воздействию грызунов. Зато возможность как спроектировать, так и установить лично септик при использовании данного материала, подкупает. С точки зрения экономичности наиболее приемлемым является вариант, базирующийся на железобетонных кольцах. Это прочный, экономичный и достаточно надёжный и крайне долговечный вариант

Правда, важно позаботиться об осуществлении его дополнительной герметизации, а также потратить дополнительные деньги на монтаж (который проблематично осуществить лично) и транспортировку данных колец. Ещё один, правда, менее выгодный вариант – металлический септик

Второй этап – монтаж колец и подсоединение труб

Кольца монтируются первое над вторым, от этого принципа нельзя уклоняться. Далее выполняется укладка ж/б плит с проделанными в них люками. На данном этапе можете отпускать автокран, он больше не понадобится. Следует позаботиться об отверстиях, предназначенных для труб. Стоит также отметить и то, что конструкция вентиляции септика предполагает и свой проём, располагаемый над 2-й септической составляющей. Что касается первой камеры, то нет необходимости организации поступления воздуха туда.

Далее вставляют трубы, а в 1-ю камеру следует завезти магистральный трубопровод канализации. Что касается уклона трубы канализационной системы, то он более трёх градусов необходим. Главное – не меньше.

Необходимость вентиляции для септиков, кессонов, канадских колодцев

Такие конструкции самодельного или заводского производства пользуются большой популярностью при обустройстве системы канализации частного дома или дачи.

Одной из задач канализационных сетей является устранение неприятных запахов, поэтому важнейшим элементом септика является система воздухообмена, позволяющая эффективно выводить неприятные запахи не только из зданий, но и из септика и пространства рядом с ним.

Вентиляция в септике устанавливается в обязательном порядке, т. к. она решает четыре важнейшие задачи:

  1. Выведение неприятных запахов из здания.
  2. Препятствование попаданию (возвращению) неприятных запахов из септика в помещения дома.
  3. Отвод неприятных запахов из резервуара септика.
  4. Обеспечение отсутствия неприятных запахов на участках вокруг септика.

Очистка в септике происходит за счёт жизнедеятельности микроорганизмов. Аэробным бактериям для жизни необходимо поступление свежего кислорода. В процессе очистки они выделяют углекислый газ, сероводород и тепло. Анаэробные бактерии (живут в бескислородной среде) активно выделяют метан.

Вентиляция позволяет обеспечить для микроорганизмов благоприятные условия для жизни. При необходимости обеспечивается подача кислорода, выводятся излишки метана, углекислого газа, тепла.

Кессон – специальное водонепроницаемое сооружение, обустраиваемое над скважиной водоснабжения, предназначенное для защиты водопровода от попадания грунтовых вод и замерзания конструктивных элементов зимой.

Обычно обсадная труба скважины для воды не выводится на поверхность, потому что это приведёт к загрязнению и замерзанию. Верхний конец канала углубляется на 2—2,5 м, т. к. средняя глубина промерзания грунта в наших широтах 1,5—2 м. Вокруг выхода обсадной трубы обустраивается углублённый в грунт кессон.

Используется два основных вида кессонов:

  • герметичная металлическая ёмкость;
  • бетонная коробка с горловиной для люка.

Кессоны используются не только как элемент системы водоснабжения и канализации, но и в качестве погреба или подвала в гараже, доме или другой хозяйственной постройке.

Кессон используется как элемент системы водоснабжения и канализации, а также в качестве погреба или подвала

Почва обладает стабильными температурными параметрами в течение всего года: летом она ниже, чем в здании, а зимой тепло сохраняется. Установка системы труб, обеспечивающих приток воздуха, позволяет регулировать воздухообмен и температурный режим в здании.

Обустраивать систему канадских колодцев стоит при строительстве дома. Подвести систему к уже построенному зданию достаточно проблематично.

Материалы

Для изготовления септиков используются самые разнообразные материалы. Простые конструкции своими руками могут быть выполнены из кирпича, металла или бетонных колец. Более современные септики производятся из пластика и стеклопластика.

Бетонные кольца

Благодаря своему весу они обеспечивают устойчивость и надежность конструкции. Но у этого способа есть ряд существенных недостатков:

  • стыки между кольцами нужно герметично заделывать, и не факт, что со временем они не дадут течь;
  • в колодцах из бетонных колец присутствует металлическая арматура, подверженная коррозии, при этом металл будет постоянно взаимодействовать с агрессивной средой, а значит, и коррозийные процессы не заставят себя ждать;
  • для подъема и установки колец потребуется привлечение грузоподъемной техники, что повлечет за собой дополнительные растраты.

Металлические септики

Есть и минусы. Металл имеет хорошую теплопроводность, поэтому вода в нем может замерзать, даже если устройство расположено ниже промерзания грунта. Если не позаботиться о термоизоляции, то в морозную зиму есть риск, что канализационная система просто выйдет из строя. В исключительных случаях как временное средство может быть установлен герметичный наполнитель из старой бочки или цистерны.

Септик из кирпича

Довольно распространенный в недавнем прошлом вид ямы для сбора нечистот. В котловане делают кирпичную кладку, после чего стыки между кирпичами для гидроизоляции заделывают цементом или битумом.

Полимерные конструкции

Это современный вариант канализационных автономных систем. Преимущества пластиковых и стеклопластиковых емкостей:

  • изначальная герметичность, отсутствие стыков, которые нужно изолировать;
  • сопротивляемость агрессивной среде – бытовая химия, едкие вещества в сточных водах не разрушат и не «разъедят» пластиковое полотно;
  • легкость материала – для установки септика не потребуется нанимать грузоподъемную технику.

Но этот материал имеет и свои недостатки.

  • Пластик чувствителен к механическим повреждениям извне и подвержен деформации. Это касается установки пластиковых септиков в глинистых и каменистых почвах.
  • Пластик замерзает и лопается при очень низких температурах. В северных районах, где земля основательно промерзает, следует рассматривать варианты септиков из стекловолокна. Этому материалу не страшны ни перепады температур, ни деформации.

Монтаж кирпичного септика своими руками

Перед тем как начать строительство очистной канализации, требуется рассчитать вместительность камер, выбрать участок, соответствующий всем санитарным и техническим нормам, спроектировать чертежи и схемы возведения установки с указанием всех необходимых параметров и размеров.

Для расчета расхода бытовых стоков применяют формулу: на 1 пользователя тратится 200 л воды за день; вместительность приемной камеры должна соответствовать 3-дневному объему накопленной жидкости. Таким образом, если на жилом объекте проживает 3 человека, объем воды равен 600 л, емкости – не менее 1800 л или 1,8 м³.

Как выбрать правильное месторасположение?

При выборе местоположения септика из кирпича своими руками в схеме установки учитывают такие дистанции:

  • от участка соседа – не менее 1 м;
  • от жилого помещения – 5-20 м;
  • от питьевой скважины – 30-50 м;
  • от водохранилища – 30 м;
  • от ручья или реки – 10 м;
  • от деревьев – 3 м;
  • размещение дна оборудования – на глубине 0,8-1 м от уровня грунтовых вод.

По мнению специалистов, лучше устанавливать емкости для очистки сточных вод недалеко от дороги для удобного подъезда ассенизатора. При большом удалении от дома потребуется прокладка длинной трубопроводной магистрали. Это приводит к лишним финансовым затратам, что нецелесообразно с экономической точки зрения, а также спровоцирует засорение в длинной трубе.

Какие потребуются инструменты и материалы?

Для строительства очистного сооружения индивидуального пользования понадобятся следующие материалы:

  1. Строительный кирпич.
  2. Цемент марки не ниже М200.
  3. Арматура диаметром 10 мм.
  4. Трубы для канализации сечением 11 см.
  5. Люки для защиты оборудования.
  6. Гидроизоляция (битумная мастика).

Необходимые инструменты:

  1. Строительный уровень.
  2. Рулетка.
  3. Кельма.
  4. Емкость для замеса цементного раствора.
  5. Молоток.
  6. Плоская и штыковая лопаты.

Выбираем правильный кирпич

Лучше всего подходит красный клинкерный кирпич – специальный керамический материал из обожженной глины, отличающийся высокими показателями прочности, надежности, долговечности и морозостойкости. Он выдерживает агрессивное влияние канализационных стоков на протяжении длительного времени. Для строительства используют целое изделие размером 24х11,5х7,1 см. При постройке локальной установки по очистке сточных вод можно применять кирпич от разобранных строений с разрушенной геометрией.

Как правильно выложить септик?

Септик представляет собой сооружение прямоугольной или цилиндрической формы. Прямоугольные конструкции выполняются быстрее и проще.

Строительство автономной канализации из кирпича предусматривает несколько этапов.

1. Земельные работы. Подготавливают котлован необходимых размеров и формы, отмечают места установки трубопроводной магистрали с учетом диаметра. Делают песчаную подушку. Для этого насыпают на дно котлована 30 см щебня и 20 см песка, тщательно поливают водой и утрамбовывают. Можно использовать армирование днища с бетонированием для герметичности установки.

2. Выкладка кирпича:

  • изделия выкладывают по периметру ямы, толщина стенки должна быть не меньше 25 см;
  • выполняют перегородку толщиной 12 см;
  • зазоры на внутренних стенках заделывают цементным раствором для придания герметичности;
  • внешний фасад обрабатывают битумной мастикой;
  • по периметру делают обмазку стен глиной толщиной 20-30 см;
  • производят засыпку грунтом пространства вокруг сооружения.

3. Изготовление перекрытий. Для установок без дна, в которых не требуется откачивать иловый осадок, подойдут простые доски. Для очистных строений с бетонированным основанием подготавливают железобетонные плиты, в которых делают отверстия под люки, устанавливают на поверхность с небольшим выступом над уровнем земли от попадания талого снега и дождя, затем монтируют трубопровод и люки, заливают для полной герметизации швов.

При возведении конструкции все трубы должны подводиться с уклоном в 2 см на каждый погонный метр. Высота глубины укладки зависит от глубины промерзания грунта. При прокладывании арматуры стяжку оставляют на несколько суток для засыхания бетона и только потом начинают укладывать кирпич.

Если соблюдать технологию процесса, вопрос утилизации сточных вод в частном секторе будет решен.

Задачи вентиляции

Проблема доочистки воды из септика здесь описана не будет, хотя это очень важный момент для правильной эксплуатации септика.

Схема вентиляции септика.

Для примитивных однокамерных септиков такой проблемы не существует, так как воздух внутрь поступает через неплотную крышку, вентиляционная труба септика часто при этом отсутствует.

Конструкция вентиляции септика является важной инженерной задачей, которую надо начинать решать при строительстве дома. Чтобы ее решить успешно, нужны некоторые понятия о вентиляции канализации

Например, нужно четко понимать, что такое аэрация септика. Понятие аэрации канализации можно рассмотреть на более простых примерах, чем септик. Сначала необходимо разобраться в принципиальной схеме работы вентиляции септика. Можно легко сообразить, что при заполненной емкости септика (до оптимального рабочего уровня), есть очень небольшой резерв объема для единоразового поступления еще одной порции воды.

Максимальный объем единоразового поступления воды — ванна. В это же время хозяйка может теоретически мыть посуду. Учитывая, что вода из ванны тоже не поступает единомоментно, а остальные стоки и того меньше, резерв емкости септика должен быть не слишком большим. Можно рассчитать объем, так как разница отметок лотков труб (входящей и выходящей) известна. Нередко канализационная труба из дома находится выше отводящей трубы всего на 20 см. Разница этих отметок зависит от конструкции септика, в многокамерном септике эта разница отметок больше.

Принцип канализации загородного дома.

В септике происходит движение воды и газов. Необходимо думать о работе вентиляции, так как отвод вредных газов должен происходить не менее успешно, чем движение сточной воды. Вода не только должна двигаться самотеком, но и очищаться. При этом на дно выпадает осадок, который постепенно заполняет емкость. Весь процесс происходит вместе с процессом реакций брожения с присутствием бактерий. Для их существования нужен кислород. Любая вентиляция предполагает свободный приток воздуха и наличие высокой вентиляционной трубы, через которую вредные газы выходят в атмосферу.

Для притока воздуха работает именно тот свободный объем канализационной трубы, который не должен перекрываться ни в коем случае. Речь пойдет пока только о естественной вентиляции септика. Для успешной работы любой естественной вентиляции нужна разница давлений воздуха, так как разница давлений обеспечивает тягу в трубе. Лучше всего работает такая система вентиляции, в которой приточное отверстие находится ниже вытяжного отверстия на несколько метров (4,5 м — это норма).

Для вентиляции септика такой большой перепад отметок не обязателен, но желателен. В этом случае вентиляция будет работать эффективно, тяга будет всегда. Можно сделать еще проще — вывести трубу на отметку 3 м, 2 м или даже 1,5 м. Для насыщения кислородом септика и жизнедеятельности бактерий этого брожения будет достаточно, но при такой низкой трубе концентрация газов в септике будет больше. При эффективной вентиляции убойной концентрации газов в септике и в системе канализации внутри дома не будет.

Установка вентиляционного клапана.

Строительными нормами предусмотрено безопасное расстояние от вентиляционной трубы септика, это минимум 5 м для комфортного пребывания человека. Нормами предусмотрено также безопасное расстояние от аэраторов очистных сооружений, оно гораздо больше и находится в пределах 50 м. Аэрация септиков малых очистный сооружений — отдельный разговор. Такая норма безопасности даже теоретически не была предусмотрена в старых строительных нормах. Это связано с отсутствием столь инновационных технологий малых септиков, которые есть сейчас. Устройство аэрационных септиков слишком сложное, чтобы о них можно было говорить в двух словах. Разбираться в этих вопросах надо постепенно.

Открываем проект канализации

Изначально я понимал намерения строителя, сейчас каждый готов браться за то что он ни разу не делал, но думает что спросит и все поймет как делается. Так же и здесь, он наверняка думал что мы ему посчитаем смету на монтаж канализации и водопровода и он по этой смете сам выполнит работы. Но он не учитывает что мы этим занимаемся не первый год и собаку съели и что монтаж должен проводиться правильно и правильным инструментом.

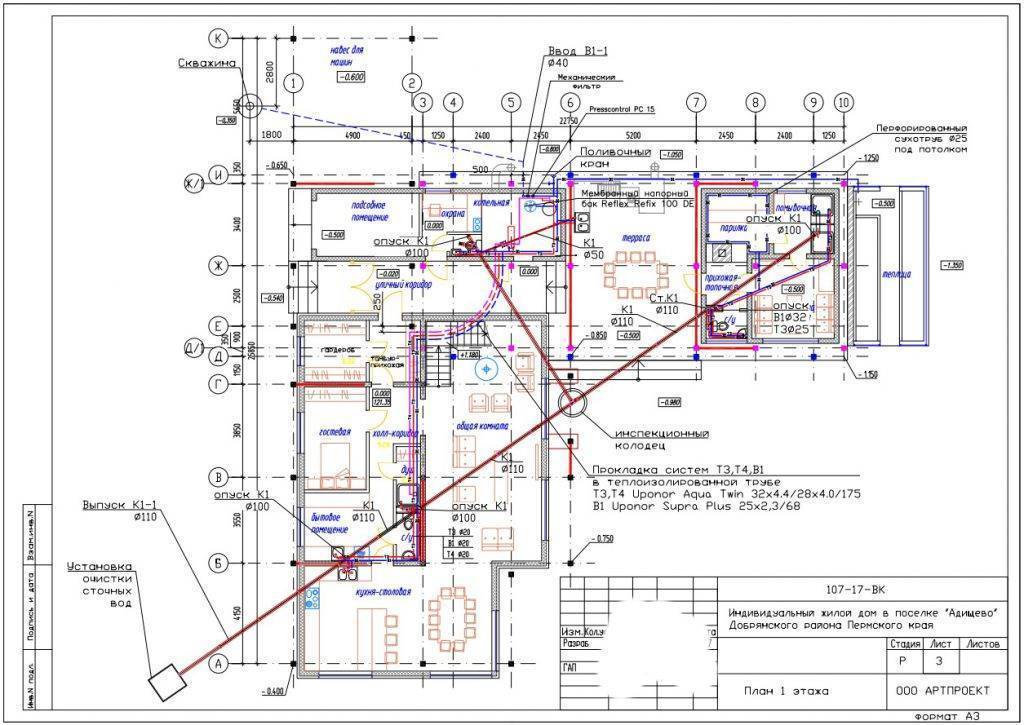

Открываем проект канализации, я уж очень не люблю эти мелкие схемы, плюс еще к этому я совершенно не обучен читать проекты. В итоге немного посмотрев все странички проекта, сложилась картина откуда ноги растут и что необходимо делать. Так вот о ногах. Я специально не буду скрывать проектную организацию, так как искренне хочу чтобы вы ее запомнили и НИКОГДА к ней не обращались.

Расстояние до септика

Я не знаю чем руководствуется проектная организация и ее проектировщик проектируя такую сложную систему канализации, зачем тянуть канализационные трубы под всем домом в одну точку к септику в самый дальний край дома. Можно было, на проекте это видно, сделать гораздо ближе.

Не углублялся сколько здесь точная длина, но все под домом и случись чего, как прочищать трубу!? Самостоятельно наверняка никак, только вызывать дорогую службу прочистки. И вообще мы рекомендуем не отводить септик далеко от стояка, поставили бы его во внутреннем углу, что посередине и глубину трубы не надо было занижать, да и прочистить потом можно самостоятельно. Хотя люди строящие такой здоровый дом наверняка сами ничего делать не будут.

Вентиляция с помощью канадского колодца

Обустройство канадского колодца для кондиционирования и вентиляции дома позволяет обеспечить естественное регулирование температуры в помещении без затрат электроэнергии.

Вентиляция колодца, устроенного по канадскому принципу (схема):

  1. Трубы укладываются в грунт на глубину более 2—2,5 м. В зависимости от региона поддерживается стабильная температура (15—25 °C).
  2. Между воздухом в трубах и грунтом происходит естественный теплообмен.
  3. Зимой холодный воздух забирает у почвы тепло и прогревается.
  4. Летом прогретый воздух охлаждается, проходя в земле.

При обустройстве канадского колодца важно предварительно проанализировать характеристики почв, уровень их промерзания, глубину залегания грунтовых вод. Эти данные необходимы для расчёта оптимальной глубины размещения труб

Вентиляция кессона

Нужна ли вентиляция для кессона системы водоснабжения? Ответ на этот вопрос однозначный – система воздухообмена необходима. Она решает несколько важных задач:

  • предотвращает образование конденсата на стенках помещения, возникающего из-за перепада температур;
  • выводит излишки влаги;
  • продлевает срок службы конструкции;
  • позволяет использовать помещения для хранения различных предметов.

Для кессона можно использовать естественный или принудительный тип воздухообмена. Естественная приточно-вытяжная система проста в обустройстве и не потребует лишних вложений. Но она имеет два недостатка:

  • при высоких уличных температурах из-за низкого уровня перепадов температур движение воздушных масс будет очень медленным;
  • при низких температурах зимой в системе будет образовываться иней, что затруднит прохождение воздуха.

Для решения этих проблем потребуется производить дополнительное утепление и устанавливать вентиляторы принудительной циркуляции воздуха.

Вентиляция кессона естественного приточно-вытяжного типа имеет следующее устройство:

  1. В кессоне в двух противоположных углах проделывается два отверстия. Их диаметр должен соответствовать размеру, используемых для прокладки каналов и труб.
  2. Приточная труба устанавливается нижним концом максимально близко к полу. Это расстояние должно быть не более 20 см.
  3. Окончание трубы вытяжки размещается над самым потолком. Перепад в высоте отверстий труб позволит обеспечить необходимую скорость циркуляции воздуха.
  4. На поверхности земли труба притока выводится на высоту не менее 50 см.
  5. Вытяжную трубу стоит расположить выше, чтобы избежать задувания воздуха. Минимальная высота 80 см. При возможности вытяжной канал выводят на кровлю рядом стоящего здания. Если выше кессона расположено надземное сооружение, труба выводится на его кровлю.
  6. В кессоне отверстия труб оборудуются заслонками для быстрого перекрытия сильной циркуляции.

Для оборудования принудительной системы вентиляции на каналы вытяжки и притока устанавливаются канальные вентиляторы

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
