Проходка кровельная для дымоходов

Особенности приспособления

Мастер-флеш среди печников также называется проходкой, крызой, выдрой или просто флешкой. Эластичное приспособление предназначено для герметизации проема в крыше, через который проходит труба дымохода, вентиляции или канализационного стояка с круглым поперечным сечением. Конструкция представлена квадратной или прямоугольной площадкой-основанием, Фланец бывает дополненным усиливающей вставкой из алюминия, оцинковки или свинца. Конусообразный ступенчатый выступ может быть оформлен под прямым углом или с наклоном в 45 или 30 градусов.

Изготавливается проходка из силикона либо резины типа EPDM. Первый выдерживает нагрузку до +315 градусов по Цельсию, но не долго служит из-за слабой устойчивости к воздействию ультрафиолетовых лучей. Резиновые аналоги в зависимости от состава проявляют стойкость к нагреванию до +135 или +185 градусов. Такие приспособления меньше боятся солнца.

Одна из главных характеристик мастер-флеша для дымохода – эластичность. Благодаря этому тепловое расширение проходки не меняет ситуацию с герметичностью проема. Главное правильно подобрать диаметр конуса в его верхней части. Размер должен быть меньше поперечного сечения трубы примерно на 20%.

Среди технических характеристик изделий выделяются следующие свойства:

  • способность многократно расширяться при нагревании и восстанавливать форму при остывании с сохранением качества;
  • устойчивость к широкому диапазону температур во время эксплуатации;
  • низкая пористость, что обеспечивает герметизирующие свойства материалу;
  • огнестойкость;
  • долговечность гарантированная производителем может достигать 30 лет.

Гибкость площадки-основания – это эффективное решение как установить мастер-флеш на любой тип крыши. Здесь подразумевается угон наклона ската, рельеф кровельного покрытия и его состав. Также универсальность касается разновидностей труб. Что касается диаметра, то здесь ступенчатый конус легко подрезается обычным строительным ножом со сменными лезвиями. Существуют образцы, которые выполнены не сплошными, а с поперечным разрезом. Здесь для герметичности манжеты предусмотрена зубчатая застежка.

Недостатков у приспособления выделено немного. Мастера отмечают сложность процесса монтажа в случае расположения трубы в области конькового пролета. Но все же установка вполне возможна. Также под давлением сугробов проходку может разорвать из-за слабой механической стойкости материала.

Рекомендации по выбору крызы

Различаются проходки по трем критериям: какую температуру выдерживает мастер-флеш, для установки на плоскую или скатную крышу и по форме/размерам опорного основания для конуса. Первые два признака рассмотрены выше. Третий учитывается в зависимости от разных условий. Например, для канализационного стояка чаще подходят образцы с небольшой круглой площадкой. Если уклон ската круче 45 градусов, то лучше выбирать ромбовидное основание. Если технологический проем большой или кровельное покрытие имеет выраженную рельефность, то правильно будет рассматривать крызы с увеличенной площадкой и уплотнительной прокладкой. Каждое решение должно быть направлено на обеспечение максимальной защиты проема от продувания и проникновения воды в подкровельное пространство.

Примыкание круглого дымохода к готовой кровле

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать задачи по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, дымоход круглого сечения.

Необходимо вывести дымоход через готовую кровлю

Шаг 1. Найдите на крыше точное место выхода трубы дымохода. Для этого нужно приставить отвес к настилу покрытия, совместить его с центром трубы печки и сделать метку. По метке высверлите сквозное отверстие, работать с крыши намного легче.

Место, в котором будет располагаться центр трубы

Сверлится отверстие

Процесс сверления

Шаг 2. Шпателем аккуратно поддевайте гонты и выкручивайте саморезы. Если мягкая кровля зафиксирована гвоздиками, то работы несколько усложнятся. Демонтируйте кровлю по такому же методу, размеры освобожденного участка крыши должны быть на 30–40 см больше диаметра трубы

Мягкую черепицу осторожно складывайте на свободном месте, вся она пригодна к повторному использованию

Гонты поддеваются шпателем

Выворачивается саморез

Требуемый участок кровли демонтирован

Шаг 3. Приступайте к монтажу на выходе дымохода проходного элемента, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, намного выгоднее и надежнее пользоваться заводской продукцией, чем самостоятельно придумывать различные приспособления. В комплект входит проходной элемент, изготовленный из высокопрочного полипропилена, термостойкая резина и металлический хомут.

Далее нужно приступать к проходному элементу

Шаг 4. Вырежьте в термостойкой резине отверстие под диаметр дымохода. Для облегчения работ на верхней поверхности элемента отлиты кольца с указанными диаметрами. Проколите небольшое отверстие ножом, а далее можно отрезать ножницами.

Кольца с указанными диаметрами

Вырезается отверстие для дымохода

Шаг 5. На проходке есть специальные линии, указывающие различный уклон кровли. Найдите метку со своим уклоном и вырежьте отверстие. Пластик очень твердый, для резания пользуйтесь ножницами по металлу. За счет такого его размещения дымоход будет в вертикальном положении.

Линии на проходке, указывающие уклон кровли

По нужной линии выполняется резка

Шаг 6. На основании кровли найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее таким способом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, при помощи электрического лобзика вырежьте плиту.

Проходной элемент прикладывается к месту вывода дымохода

Отверстие вырезается электролобзиком

Шаг 7. Приложите проходной элемент на место и зафиксируйте его саморезами к сплошной обрешетке.

Проходной элемент прикручивается саморезами

Шаг 8. Установите дымоход, наденьте на него резиновый герметизирующий кожух

Обращайте внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический хомут и затяните его

Больших усилий прилагать не надо, резина легко сжимается, а слишком большие нагрузки могут ее перерезать. Соберите дымоход, установите на него все специальные элементы.

Установка дымохода

Резиновый кожух затягивается металлическим хомутом

Установка следующего элемента трубы

Окончание сборки дымохода

Шаг 9. В нижней части проходки по периметру есть специальные щели для установки герметика. Засуньте в них куски подкладочного слоя гибкой кровли.

В щель засовывается полоска подкладочного слоя

Шаг 10. Положите на место гонты, вырежьте излишки. Для гарантии промажьте места стыков качественным составом.

Обрезка гонтов

Нанесение битумного герметика

Цены на популярные модели шуруповёртов

Шуруповёрты

На этом монтажные работы закончены. Для проверки надежности герметизации рекомендуется вылить на кровлю несколько ведер воды. При обнаружении протечек их следует немедленно устранить. Сделать это своевременно намного выгоднее, чем потом заниматься внеплановыми ремонтами стропильной системы или кровли.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность. Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Разновидности проходок

Существует несколько классификаций проходок для крыши. В первую очередь стоит ориентироваться на конкретное назначение. Производители выпускают специальные модели для организации пропуска антенн, труб, вентиляционных каналов и дымоходов. Принадлежность узла к определенной группе определяет и конструкционное исполнение, и материал изготовления. Так, не все виды проходок могут соседствовать с каменным дымоходом. Также и пластиковые устройства не сочетаются с некоторыми видами металлических труб. Различаются узлы и по форме. Наибольшее распространение получили круглые и квадратные сечения, но в некоторых случаях помочь может только кровельная проходка угловая, которая имеет свои недостатки, но и достоинства. Конструкции с таким сечением, к примеру, целесообразно использовать в тесных условиях или при укладке нестандартного покрытия.

Какая система кровли

В отличие от вентиляционных каналов, проход вытяжной трубы отопления практически всегда требует вмешательства в стропильную систему кровли. Связано это с тем, что из-за действия высоких температуры вокруг дымохода требуется обустроить защитную зону, в которой категорически не допускается присутствие горючих материалов, в частности — древесины. Какой именно будет ширина этой зоны зависит от типа дымоходного канала.

Если говорить строго, степень вмешательства в несущую систему зависит не от её типа, а от места, в котором выполняется проход трубы. Можно выделить три наиболее распространённых случая:

В скате чердака со свободным доступом.

На коньке.

В скате закрытого чердака и прочих труднодоступных местах.

Основная специфика работы здесь в том, что в первых двух случаях стропильная система остаётся доступной для работы. Если же доступ к подкровельному пространству ограничен, последовательность действий меняется на противоположную: сперва на обширном участке демонтируют кровельное покрытие, гидроизоляцию и обрешётку, после чего производится разборка перекрытия и обустройство зоны прохода. Это нужно учитывать заранее.

Дымоходный канал проходит через кровлю частью своего разгонного участка — финального прямого отрезка трубы, в котором создаётся необходимая тяга. Поэтому зона прохода через кровлю в проекции точно совпадает с разделкой перекрытия, никаких поворотов выше труба иметь не должна. Это несколько осложняет работу, ведь в стропильной системе имеются удобные места для обустройства прохода, но не много и не всегда можно расположить котёл строго под ними.

Наиболее удачным обстоятельством считается то, когда труба проходит между двумя стропильными ногами на таком расстоянии от конькового узла, где нет ни ригелей, ни затяжек и прогонов. Чем ниже по скату, тем больше работы возникает по перекладке кровельного покрытия, если же проход расположен слишком высоко — придётся вмешиваться в коньковый узел и каким-то образом разводить его, делая разрыв в прогонах. Поэтому если имеется возможность сместить место прохода через перекрытие — лучше продумать этот момент заранее. Категорически неприемлемым считается проход дымохода через ендову или в непосредственной близости от мансардных окон.

Узел прохода дымовой трубы через плоскую кровлю

При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход. Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа

Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.

Особенности обустройства прохода через скатную крышу

Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.

Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.

Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.

Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:

Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.

Вывод через кровлю трубы с круглым сечением

Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.

Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.

Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.

Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.

Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.

Основные сложности монтажа дымохода

Дымоходная труба служит для отведения продуктов горения различных видов топлива (газа, угля, дров, нефтепродуктов и т.д.). Ее прокладка через кровлю дома должна осуществляться согласно требованиям СНиП 41-01-2003, которые частично устарели. Тем не менее, данным документом руководствуются надзорные службы, поэтому необходимо следовать указанным в нем нормативам.

Вывод дымохода через крышу может потребоваться в следующих случаях :

  • при постройке нового дома;
  • в процессе реконструкции кровельной системы при наличии отопительного агрегата;
  • при установке в уже эксплуатируемом здании автономного источника теплоснабжения.

Если возведение здания или реконструкция кровли позволяют спроектировать вывод дымоотвода с учетом всех требований, то монтаж дымоходной трубы через готовую крышу создаст немало проблем. Обычно такая ситуация возникает при желании хозяев дома установить камин или печь в уже готовом здании. Если речь идет об автоматическом котле, рекомендуется создать отдельную пристройку для котельной, либо вывести дымоходную трубу через стену здания.

Основная сложность монтажа дымоотвода состоит в том, что кровельный пирог, через который проходит труба, в значительной степени состоит из материалов, не рассчитанных на близкий контакт с сильно нагретыми предметами. В состав кровельного пирога входит :

  • кровельное покрытие;
  • обрешетка;
  • контробрешетка;
  • гидроизоляция;
  • стропила;
  • утеплитель;
  • пароизоляционный слой;
  • внутренняя обшивка.

Дерево, битумные и полимерные материалы чувствительны к воздействию высоких температур, поэтому согласно СНиП просвет между кирпичной, бетонной или керамической трубой дымоотвода в изоляции и элементами кровельного пирога должен составлять не менее 130 мм. Если керамическая труба не снабжена изоляцией, просвет должен быть не менее 250 мм. Также следует учесть, что в месте прохождения через кровлю труба должна иметь специальное утолщение – отступку. Соответственно, в кровельном пироге требуется выполнить отверстие значительных размеров. Зазор между трубой и кровлей после монтажа газохода требуется каким-то образом надежно тепло- и гидроизолировать.

Негативные последствия

Сквозное отверстие в кровельном пироге значительно снижает ее эксплуатационные качества и долговечность, поскольку :

  • нарушение цельности гидроизоляционного и пароизоляционного слоев ведет к увлажнению утеплителя, при этом у ватных материалов существенно ухудшаются теплоизоляционные характеристики;
  • за счет разрыва термоизоляционного слоя увеличиваются тепловые потери дома;
  • в подкровельном пространстве может нарушиться воздухообмен, что провоцирует накопление влаги и в дальнейшем загнивание деревянных элементов конструкции крыши;
  • образовавшийся зазор не только способствует проникновению дождевой воды в здание, но и образованию снеговых карманов в зимнее время;
  • если в процессе выполнения отверстия нарушена стропильная система, то это в значительной степени сказывается на прочности крыши.

Чтобы избежать проблем, проход дымохода через крышу следует обустроить, возведя вокруг него собственную стропильную систему (короб) либо установив стандартный модульный дымоотвод .

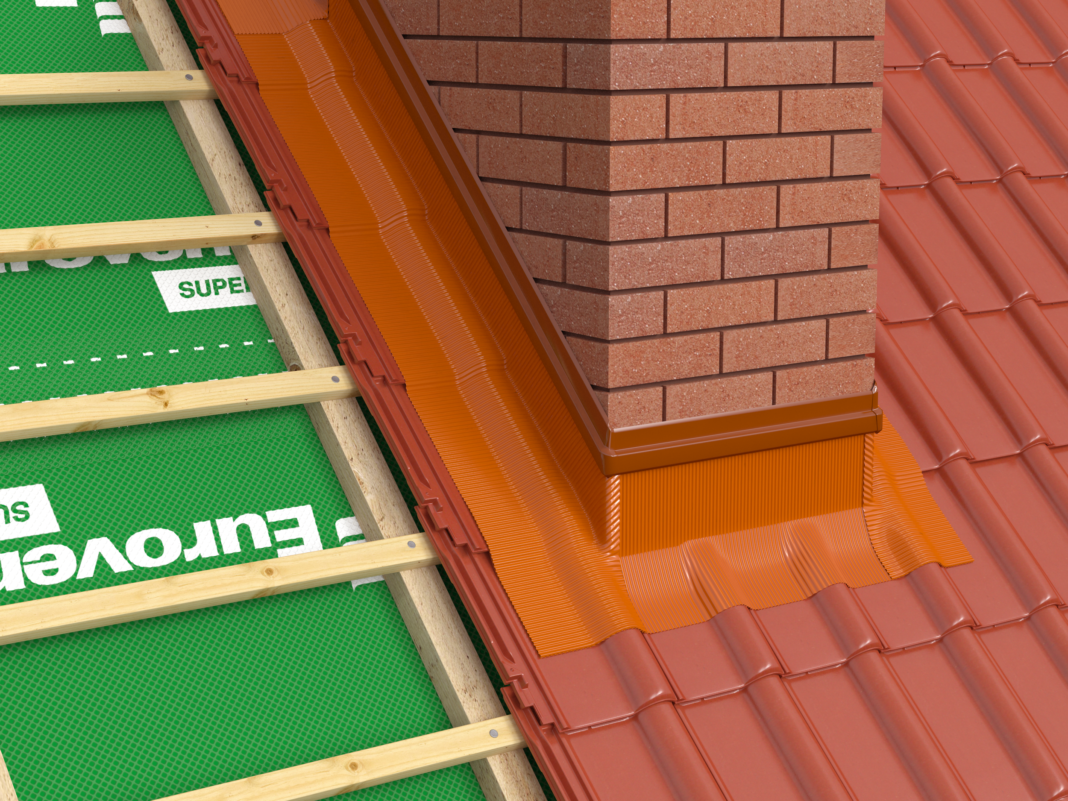

Нюансы укладки материала Вакафлекс

Вакафлекс – клеящаяся эластичная водоизоляционная полоса с внутренним алюминиевым армированием. Ее конструкция позволяет повторить форму кровли и в то же время крепко прилегать к трубной поверхности.

Укладка материала Вакафлекс

Установка Вакафлекса проста, которую можно выполнить самостоятельно:

Полосу наклеивают по нижней кромке дымохода. Режут ее по окружности

Сгибают пополам вдоль ленты, освобождают верхнюю предохранительную пленку и клеят ее к дымоотводу, придавливая жестким валиком.
Впоследствии убирают нижний предохранительный слой и клеят к кровле, скрупулезно прижимая валиком для обеспечения полного прилегания.
Углы осторожно подрезают, заворачивают на стены трубы и приклеивают.
Подобным способом обрабатывают боковые сторонки дымоотвода.
Углы бережно заводят на нижную/верхнуюобласть трубы, углы округляют для наилучшего контакта и ветровой защиты.
Верхняя стена трубы обрабатывается последней, ее углы закрепляют на боковые плоскости.
На дымоотвод сверху водоизоляционной ленты укрепляют планку Вака, препятствующую стеканию воды по трубной поверхности.

Гидроизоляция предотвращает образование повреждений или разрушений от воды в дымоходе. Если в кладке дымоотвода уже есть зазоры, пустоты, трещины или пропавший раствор, его следует отремонтировать перед гидроизоляцией. Внешнюю поверхность его необходимо очищать перед влагозащитой, поскольку любые частицы или грязь не позволят гидроизоляционному материалу создать плотное соединение.

Выполнение защиты от влаги  обязательная операция для каждой дымовой трубы, если этого не сделать, ущерб нанесенный водой дымовентиляционной системе может быть значительным и привести к полному ее разрушению. Современные гидроизоляционные материалы хорошо представлены в строительных магазинах во всех регионах страны, в том числе и в Москве.
