Простейший расчет мощности радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Факторы, влияющие на расчёт

На расчет мощности радиаторов отопления влияют следующие факторы.

Ориентация комнат по сторонам света

Принято считать, что если окна помещения выходят на юг или запад, то оно в достаточном количестве имеет солнечный свет, поэтому в эти двух случаях коэффициент «b» будет равен 1,0.

Добавление к нему в 10% требуется, если окна комнаты ориентированы на восток или север, так как солнце здесь практически не успевает обогреть помещение.

Справка! Для северных районов такой показатель берётся в размере 1,15.

Если комната выходит на наветренную сторону, то коэффициент для расчета увеличивается до b=1,20, при параллельном расположении относительно потоков ветра — 1,10.

Влияние внешних стен

Их число напрямую определяется показателем «а». Так, если помещение имеет одну внешнюю стену, то он принимается равным 1,0, две — 1,2. Добавление каждой следующей стены ведёт к увеличению коэффициента тепловой отдачи на 10%.

Зависимость радиаторов от теплоизоляции

Сократить расходы на обогрев квартиры или дома позволит проведение грамотного утепления стен. Значение коэффициента «d» способствует увеличению или снижению тепловой мощности батарей отопления.

В зависимости от степени утепления внешней стены показатель бывает следующий:

Стандартное, d=1,0. Они нормальной или малой толщины и либо оштукатурены снаружи, либо имеют небольшой слой теплоизоляции.
При особом способе утепления d=0,85.
При недостаточной устойчивости к холодам —1,27.

При позволяющем пространстве допускается фиксировать слой теплоизоляции к внешней стене изнутри.

Климатические зоны

Этот фактор определяется низкими уровнями температур для различных регионов. Так c=1,0 при погоде до —20 °C.

Для областей с холодным климатом показатель будет следующим:

с=1,1 при температурном режиме до —25 °C.
с=1,3: до —35 °C.
с=1,5: ниже 35 °C.

Своя градация показателей и для тёплых регионов:

с=0,7: температура до —10 °C.
с=0,9: лёгкий мороз до —15 °C.

Высота помещения

Чем выше в строении уровень перекрытия, тем больше этой комнате требуется тепла.

В зависимости от показателя расстояния от потолка до пола определяется поправочный коэффициент:

е=1,0 при высоте до 2,7 м.
е=1,05 от 2,7 м до 3 м.
е=1,1 от 3 м до 3,5 м.
е=1,15 от 3,5 м до 4 м.
е=1,2 свыше 4 м.

Роль потолка и пола

Сохранению тепла в помещении также способствует его соприкосновение с потолочным перекрытием:

Коэффициент f=1,0 если есть чердак без утепления и отопления.
f=0,9 для чердака без обогрева, но с теплоизоляционным слоем.
f=0,8, если комната выше отапливаемая.

Пол без утепления определяет показатель f=1,4, с утеплением f=1,2.

Качество рам

Для расчёта мощности отопительных приборов важно учесть и этот фактор. Для оконной рамы с однокамерным стеклопакетом h=1,0, соответственно для двух— и трёхкамерного — h=0,85

Для старой рамы из дерева в расчёт принято брать h=1,27.

Размер окон

Показатель определяется соотношением площади оконных проёмов с квадратными метрами помещения. Обычно он равен от 0,2 до 0,3. Так коэффициент i= 1,0.

При полученном результате от 0,1 до 0,2 i=0,9 до 0,1 i=0,8.

Если размер окон выше стандарта (соотношение от 0,3 до 0,4), то i=1,1, а от 0,4 до 0,5 i=1,2.

Если окна панорамные, то целесообразно при каждом увеличении соотношения на 0,1 повышать i на 10%.

Для комнаты, в которой зимой регулярно используется балконная дверь, автоматически повышает i ещё на 30%.

Закрытость батареи

Минимальное ограждение радиатора отопления способствует более быстрому прогреву комнаты.

В стандартном случае, когда батарея отопления расположена под подоконником, коэффициент j=1,0.

В других случаях:

Полностью открытый прибор обогрева, j=0,9.
Источник отопления прикрыт настенным выступом горизонтального типа, j=1,07.
Батарея отопления закрыта кожухом, j=1,12.
Полностью закрытый радиатор отопления, j=1,2.

Способ подключения

Способов подключения радиаторов отопления несколько и каждый из них определяется показателем k:

Метод подключения радиаторов «по диагонали». Является стандартным, и k=1,0.
Подключение «с боковой стороны». Способ популярен из-за небольшой длины подводки, k=1,03.
Использование пластиковых труб по методу «снизу с двух сторон», k=1,13.
Решение «снизу, с одной стороны» является готовым, происходит подключение к 1 точке подающей трубы и обратки, k=1,28.

Важно! Иногда для повышения точности результатов применяют дополнительные поправочные коэффициенты

Формула с учетом площади

Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

Р – мощность;
V – объем помещения;
40 Вт – тепловая мощность для обогрева 1м3;
потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделей стальных изделий от разных производителей.

Наглядный пример

Допустим, возникла надобность подсчитать мощность радиатора для комнаты, квадратура которой составляет 15 кв.м., а высота потолка – 3 метра. Путем несложных вычислений получаем объем воздуха, заполняющего помещение, который нагревается отопительной системой – 45 куб.м. Следующий этап – подсчет требуемой мощности. Полученная ранее цифра умножается на мощность, затрачиваемую на обогрев кубометра воздуха в том или ином регионе. Например, для Кавказа и восточных стран эта цифра составляет 45 Вт, а для северных регионов – 60 Вт. Для примера предположим, что подходящий показатель – 45 Вт. Таким образом, получаем мощность, которую затрачивает система отопления на обогрев комнаты в 45 кубометров – 2025 Вт.

Выбор радиатора

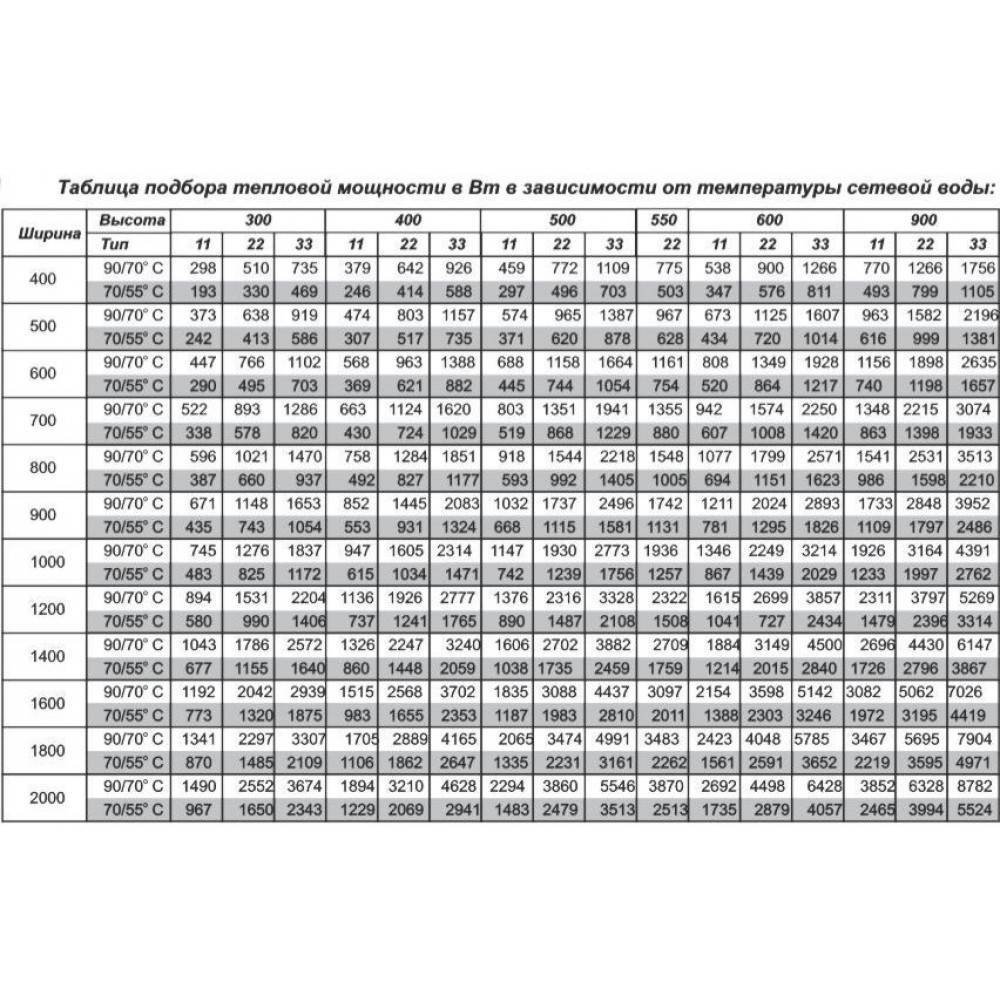

Для подбора оптимального вида радиатора, а именно стального, существует специальная таблица расчета мощности стальных радиаторов. Имея рассчитанную мощность, затрачиваемую на обогрев помещения, и такую таблицу, нужно только посмотреть по ней, какой должна быть ширина и высота оборудования, а также его тип. Пример подобной таблицы приведен ниже.

Для текущего случая рассмотрим тип 22, который является наиболее востребованным и обладает приличными достоинствами. Согласно данной таблице, оптимальные размеры батареи составляют 600х1400, мощность составит 2015 Вт.

От чего зависит теплоотдача радиаторов отопления

Как правило, такие таблицы предоставляются изготовителями оборудования или продавцами в магазинах. Также будет полезно учесть следующие нюансы:

Необходимо узнать температуру теплоносителя. Чем она выше, тем сильнее будет нагрет радиатор, следовательно, уровень теплоотдачи также выше. Эту температуру следует сравнить с характеристиками покупаемого товара. Только в случае их совпадения работа будет безопасной.
Размер батареи имеет значение. Чем объемнее ее габариты, тем больше времени проводит в ней теплоноситель. То есть, чем больше, тем горячее.
Учитываем теплопроводность. Стальные радиаторы отопления изготавливаются из листовой стали, толщина которых – около 1,5 мм. Благодаря этому система отопления нагревается быстро.

Все эти параметры оказывают влияние на мощность, поэтому на них стоит обратить свое внимание при выборе

Особенности стальных батарей

Панельные радиаторы изготавливают из двух листов стали, соединенных между собой. Внутри этих листов находятся 5 каналов: 2 горизонтальных (вверху и внизу) и 3 вертикальных (через каждые 10 см длины)

Большим минусом является тот факт, что эти каналы слишком узкие, поэтому важно, чтобы в теплоносителе не находилось никаких примесей. К сожалению, с централизованной системой этого достичь невозможно, поэтому, покупая стальные радиаторы, попутно обычно покупается специальный фильтр

Мощность стальных радиаторов отличается для разных типов, средний ее показатель составляет 0,1-0,14 кВт на одну секцию.

11 – односекционный, имеет один конвектор, мощность равна 1,1 кВт.
22 – имеет две секции и два конвектора, мощность составляет 1,9 кВт.
33 – трехсекционный и имеет три конвектора. Мощность такого радиатора – 2,7 кВт.

Последствия неправильного подбора батареи

Во-первых, можно достичь перетапливания. Это значит, что в комнате становится до такого уровня жарко, что открывается окно и держится постоянно в открытом положении. Это неблагоприятно для организма, а также чревато непомерными счетами за электроэнергию.

Во-вторых, если неправильно осуществить подбор и мощность батареи будет ниже требуемого уровня, то даже при пиковой возможной нагрузке в помещении все равно будет всегда невысокая температура.

Ну и в-третьих, если батареи слабые, то перепады давления очень скоро приведут их в непригодность, что может стать причиной аварии.

Расчет проведен – что дальше?

Каждому человеку комфортно жить в тепле

И для того, чтобы это тепло обеспечить, придется отнестись к системе отопления с максимальным вниманием и ответственностью. Производители предлагают массу вариантов батарей, труб, кранов и котлов, остается только выбрать подходящее

А для того, чтобы это сделать, необходимо немного знаний.

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

блока окон «Вид радиатора»;
десяти строк ввода данных;
блока окон «Тип подключения»;
четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах. В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах. Выберете качество остекления. Выберете площадь остекления (равна отношению площади окна к площади помещения), в %. Укажите степень утепления. Выберете климатическую зону – регион проживания. Укажите количество внешних углов и стен комнаты. Выберете вариант помещения, которое находится над комнатой. Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60 Выберете планируемый тип подключения

После этого появится следующая информация:

Количество секций, в штуках.
Тепловые потери помещения, в ваттах.
Удельные теплопотери помещения, в Вт/м2.
Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

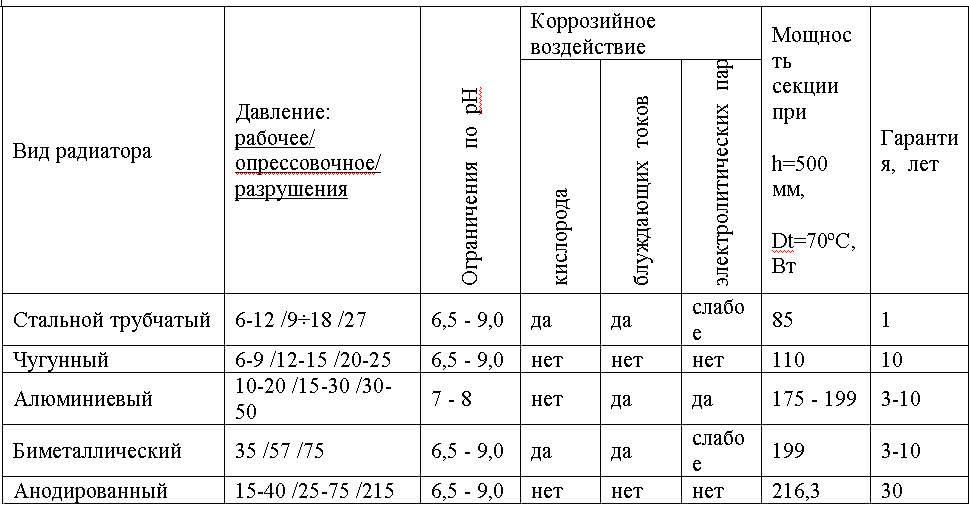

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают. Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов

Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Онлайн-калькулятор

Обратите внимание! Сегодня возможности интернета позволяют с помощью компьютера рассчитать мощность радиаторов отопления, учитывая все инновационные строительные технологии

Расчет радиаторов отопления

Формула онлайн-расчета аналогична стандартной, но немного видоизменена с учетом корректировочных коэффициентов. Они устанавливаются:

На пластиковые окна, которые уменьшают потери тепла.
На наружные стены — чем их больше, тем выше коэффициент.
На высоту помещения. Если оно более 2,5 метров, то коэффициент увеличивается.

В базовом онлайн-расчете за основу взяты средние значения по каждому типу отопительных батарей, межосевое расстояние которых равно 500 мм. По теплоотдаче в стандартный расчет приняты данные:

Для чугунных радиаторов — 145 Вт.
Для биметаллических — 185 Вт.
Для алюминиевых — 190 Вт.

Чтобы провести расчет, необходимо в компьютерную базу ввести все запрашиваемые данные:

Площадь и высоту комнаты.
Количество окон и наружных стен.
Тип помещения и выбранного радиатора.
Состояние и материал стен.
Минимальную температуру на улице.

После заполнения полей онлайн-формы нужно нажать только опцию «Выполнить расчет», и через несколько секунд компьютер выдаст результат. Это очень просто и удобно. Онлайн-калькулятор можно найти на сайте производителя радиаторов.

Очень точный расчет радиаторов отопления

Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.

Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты

Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85

Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.

Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.

Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон

В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9

Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.

Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:

Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.

За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).

После потолков примемся за стены – вот коэффициенты:

одна наружная стена — 1,1;
две наружные стены (угловая комната) – 1,2;
три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.

Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):

холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
морозы до –25 °C – 1,3 (подходит для Сибири);
температура до –20 °C – 1,1 (средняя полоса России);
температура до –15 °C – 0,9;
температура до –10 °C – 0,7.

Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .

Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин

Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м

Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.

Дополнительные факторы

Осталось два коэффициента – H и I

И хоть они расположены в самом конце формулы, их важность от этого не преуменьшается. H – коэффициент, выражающий климат местности, а I – назначение помещения, которое расположено над отапливаемой комнатой

Чтобы определить H, берется средняя зимняя температура по региону:

до -10 градусов С = 0,7;
от -10 градусов С до -15 градусов С = 0,9;
от -15 градусов С до -20 градусов С= 1,1;
от -20 градусов С до -25 градусов С = 1,3;
от -25 градусов С до -35 градусов С = 1,5.

Коэффициент H вычисляется по типу помещения, находящегося выше комнаты, для которой подбираются батареи:

неутепленный чердак/техническое помещение – 1;
утепленная кровля или отапливаемый чердак/техническое помещений – 0,9;
теплая жилая комната – 0,8.

К полученному результату прибавьте 10-15%

3 Расчёт тепловой мощности

После этого можно исходя из полученных результатов рассчитывать теплопередачу самого радиатора. Сделать это достаточно просто. Тепловая мощность радиаторов отопления по таблице рассчитывается таким образом:

35 кВт на один квадрат помещения для южной стороны;
40 кВт на один квадрат для северной.

После этого объём помещения нужно умножить на полученную цифру. Но этот метод является обобщённым и точных результатов дать не может.

Для того чтобы правильно рассчитать алюминиевые и биметаллические батареи, необходимо ориентироваться на показатели в технической документации. Как правило, там будут указаны нормы, которые предусматривают значение D = 70. Это значит, что одна секция батареи должна на входе иметь температуру теплоносителя 70 градусов, а на выходе — 105 градусов. Но не все современные системы отопления способны обеспечить такие показатели.

Для того чтобы узнать более точный результат, нужно просчитать его по формуле: DT=(tпод+tобр) /tкомн.

Значения будут следующими:

tпод — температура в подающей трубе;
tобр — температура в обратке;
tкомн — комнатная температура.

После этого необходимо будет только умножить полученные значения на поправочный коэффициент.

Примерный метод

Упрощенный вариант расчётов основан на принятие за стандарт нескольких показателей:

В помещении с обычными потолками 1 секция батареи обогреет 1,8 м2. Например, если комната 14 м2. 14 : 1,8 = 7,7. Округляем = 8 секций.

Или так:

В комнате с 1 окном и 1 внешней стеной, 1 кВт мощности радиатора может обогреть 10 м2. Пример: комната 14 м2. 14 : 10 = 1,4. То есть для такой комнаты нужен обогреватель мощностью 1,4 кВт.

Такие методы можно использовать для примерных расчётов, но они чреваты серьёзными погрешностями.

Если результатами вычислений стал длинный радиатор более 10 секций, то имеет смысл разделить его на два отдельных радиатора.

Как увеличить показатели уже установленных батарей

Стоимость 45-150 руб.

Незаменимым элементом отопительной системы является клапан Маевского.

Во многих современных радиаторах он поставляется в комплекте, в противном случае его можно докупить и легко установить своими руками.

Устройство монтируется в верхнюю пробку радиатора, противоположную подводу теплоносителя и позволяет легко устранить завоздушенность, следствием которой является существенное снижение теплоотдачи.

Некоторые прибегают к «народному способу», устанавливая между батареей и стеной сделанные собственноручно теплоотражающие экраны из фольги или металла с гофрированными ребрами.

Наиболее эффективный метод – установка дополнительных секций, однако это необходимо производить только при полном отключении системы отопления и учитывать дополнительную нагрузку от добавляемых секций.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Потери тепла на радиаторах в зависимости от подключения

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Количество тепла зависит и от установкиКоличество тепла зависит и от места установки

Формулы расчёта мощности обогревателя для различных помещений

Формула расчета мощности обогревателя зависит от высоты потолка. Для помещений с высотой потолка

S – площадь комнаты;
∆T – теплоотдача секции отопительного прибора.

Для помещений с высотой потолков > 3 м расчёты проводят по формуле

S – общая площадь комнаты;
∆T – теплоотдача одтельной секции батареи;
h – высота потолка.

Эти несложные формулы помогут достаточно точно рассчитать необходимое количество секций обогревательного прибора. Перед тем как вводить данные в формулу, определите реальную теплоотдачу секции по формулам, приведенным ранее! Данный расчёт пригоден для средней температуры входящего теплоносителя 70˚ С. При иных показателях необходимо учитывать поправочный коэффициент.

Приведем примеры расчетов. Представим себе, что комната или нежилое помещение имеет размеры 3 х 4 м, высота потолка составляет 2,7 м (стандартная высота потолка в городских квартирах советской постройки). Определим объём комнаты:

3 х 4 х 2,7 = 32,4 кубометра.

Теперь вычислим тепловую мощность, необходимую для обогрева: умножаем объема комнаты на на показатель, необходимый для обогрева одного кубометра воздуха:

Зная реальную мощность отдельной секции радиатора, подберите необходимое количество секций, округляя его в сторону увеличения. Так, 5,3 округляется до 6, а 7,8 – до 8 секций. При расчёте обогрева смежных помещений, которые не разделены дверью (например, кухня, отделенная от гостиной аркой без двери) площади помещений суммируются. Для комнаты со стеклопакетом или утеплёнными стенами округлять можно в меньшую сторону (утепление и стеклопакеты снижают теплопотери на 15-20%), а в угловой комнате и помещениях на высоких этажах добавьте одну-две секции «про запас».

Почему не греет батарея?

Но иногда и мощность секций пересчитана на основе реальной температуры теплоносителя, и их количество рассчитано с учётом особенностей помещения и установлено с необходимым запасом… а в доме холодно! Почему так происходит? Какие для этого существуют причины? Можно ли такую ситуацию исправить?

Причиной снижения температуры может быть уменьшение напора воды из котельной или ремонт у соседей! Если во время ремонта сосед заузил стояк с горячей водой, установил у себя систему «тёплый пол», начал отапливать лоджию или застекленный балкон, на котором устроил зимний сад – напор горячей воды, входящей в ваши радиаторы, разумеется, снизится.

Но вполне возможно, что в комнате холодно потому, что вы установили чугунный радиатор неправильно. Обычно чугунную батарею устанавливают под окном, чтобы поднимающийся с ее поверхности тёплый воздух создавал перед оконным проёмом своего рода тепловую завесу. Однако тыльной своей стороной массивная батарея нагревает не воздух, а стену! Чтобы уменьшить теплопотери, приклейте на стену позади радиаторов отопления специальный отражающий экран. А можно и приобрести декоративные чугунные батареи в стиле ретро, которые не обязательно крепить на стену: их можно закреплять на значительном расстоянии от стен.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

в панельном доме на обогрев кубометра воздуха требуется 41Вт;
в кирпичном доме на м 3 — 34Вт.

Обогревать нужно весь объем воздуха в помещении потому правильнее считать количество радиаторов по объему

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

Дальше посчитаем для вариантов в панельном и кирпичном доме:

В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Заключение по теме

Таблица мощности радиаторов

Вы сами смогли убедиться, что правильно рассчитать теплоотдачу радиатора можно простым способом, правда, он является не очень точным. К тому же приходится учитывать большой разброс размерных параметров батарей, материалов, из которых они изготавливаются, плюс дополнительные факторы. Так что все сложно.

Поэтому советуем поступить проще. Берете за основу ту самую формулу с соотношением площади комнаты и необходимого количества тепла. Делаете расчет и прибавляете к нему до 10%. Если ваш дом находится в северном регионе, прибавляйте 20%. Даже 10% — это очень щедро, но лишнего тепла не бывает. Тем более что можно, используя различные приборы, контролировать подачу теплоносителя в радиаторы. Можно уменьшить, а можно увеличить. Единственный минус такой прибавки — первоначальные расходы на приобретение радиаторов с большим количеством секций. Особенно это касается алюминиевых и биметаллических приборов отопления.

Подробный расчет мощности радиаторов отопления
