Количество секций радиатора

Как рассчитать количество радиаторов отопления по отдельным помещениям частного дома

По результатам расчётов теплопотерь для каждого помещения определяются теплопотери, которые следует компенсировать путём подачи теплоты с помощью радиаторов.

Важно! Для подобных расчётов составляют схему здания, а также расчётную таблицу

Теплопотери здания и размерные характеристики

№ комнаты, помещенияРазмеры комнаты, помещения, мПлощадь помещения, м2Площадь наружных стен, м2Комфортная температура внутри помещения, °СПримечания
длина (a)ширина (b)общая протяженность (a + b)
1
2
n

Внутри каждой комнаты могут быть установлены радиаторы из чугуна, стальные плоские батареи, нагреватели плинтусного типа или алюминиевые радиаторы.

Биметаллические нагревательные приборы в частных домах обычно не устанавливают. У каждого типа используемых батарей свои особенности теплоотдачи.

Чугунные имеют меньший коэффициент теплопередачи чем алюминиевые.

Трубопроводы отопления могут быть стальными, металлопластиковыми или полипропиленовыми. В зависимости от вида использованных трубопроводов по-разному учитывается их теплоотдача.

СОВРЕМЕННЫЕ ТИПЫ РАДИАТОРОВ

Сегодня традиционный чугунный радиатор свободно доступен на строительном рынке, но они более современны, чем их предшественники.

Есть также алюминиевые устройства, а также батареи, основой для производства которых является биметалл.

Из-за его многочисленных оттенков и внешнего вида нетрудно выбрать радиатор для определенного интерьера.

Тем не менее, вы должны прежде всего учитывать технические характеристики такого оборудования и только после этого:

Сегодня биметаллические отопительные приборы очень популярны, т. Е. Для производства которых использовались две разные металлоконструкции.

Их база обычно состоит из двух сплавов — стали и металла. Эти батареи имеют привлекательный внешний вид и экономичны и просты в использовании.

Основным недостатком таких устройств является возможность их использования исключительно в системах теплоснабжения, где давление достаточно высокое для тех, кто подключен к центральному отоплению.

Их использование в автономных системах крайне нежелательно, поэтому лучше избегать такой установки в них.

Если мы говорим о чугунной структуре, следует отметить, что, несмотря на явно устаревшую функциональность, эти устройства все еще очень сложны. Кроме того, современные модели чугунных батарей выполнены в разных цветах, поэтому не так сложно найти такой радиатор для того или иного декоративного пространства.
Классический стиль, в котором эти устройства сделаны, может стать истинным украшением пространства и сделать его незабываемым дизайном.

Чугунные батареи могут работать как в автономных системах, так и в центральном отоплении

Нагрев идет немного дольше, чем биметаллические инструменты, но время их охлаждения намного выше, поэтому тепло хранится дольше в помещении.

Для того, чтобы радиатор радиатора был долгое время, очень важно учитывать все детали процесса установки.

3. Стальные радиаторы делятся на два типа: трубчатые модели и образцы из панелей

Батареи с трубчатыми батареями имеют более высокие затраты, их нагрев происходит медленнее, чем в панельных радиаторах, но они также имеют более высокую температуру.
Панельные нагревательные устройства нагреваются очень быстро.

Они отличаются своей благоприятной средней потребительской ценностью, но их основным недостатком является быстрое охлаждение, что делает комнату прохладной намного дольше, чем требуемое время. Поэтому экономическая эффективность таких моделей в автономных системах отопления вызывает сомнения, поскольку они нуждаются в постоянном тепловом потоке.

Эти факторы напрямую влияют на то, как рассчитать количество батарей из стали для помещения.

Эти критерии учитываются при размещении системы отопления в помещении и являются основой для хорошей емкости для проектирования этих блоков и количества отсеков (см. Больше: «Как рассчитать количество радиаторов — правильная формула для расчета»).

Стальные батареи очень привлекательны по внешнему виду, поэтому они идеально подходят для любого интерьера и без каких-либо проблем вписываются в дизайн любой комнаты.

В качестве альтернативы, нагревательные элементы представляют собой алюминиевые радиаторы.
Эти устройства характеризуются хорошей теплопроводностью и высокой экономичностью.

При покупке алюминиевых батарей очень важно знать, что алюминий очень плохо переносит низкокачественную охлаждающую жидкость, которая обычно находится в центральном отоплении, поэтому все механизмы будут более подходящими для автономных систем отопления.

Чтобы разобраться в том, как рассчитать батареи в помещении, необходимо учитывать несколько факторов и связано не только с техническими характеристиками радиаторов, но и с другими условиями, которые могут адекватно влиять на безопасность тепла в помещении (также читать: «Как рассчитать Гкал для отопления — правильная формула для расчета»).

Отопительные приборы однотрубных систем

Важная особенность горизонтальной «ленинградки» — постепенное снижение температуры в основной магистрали из-за подмеса охлажденного батареями теплоносителя. Если 1 кольцевая линия обслуживает более 5 приборов, разница в начале и конце раздающей трубы может достигать 15 °C. Результат – последние радиаторы выделяют меньше теплоты.


Однотрубная схема закрытого типа — все обогреватели подключены к 1 трубе

Чтобы дальние батареи передавали помещению нужное количество энергии, при расчете отопительной мощности сделайте следующие поправки:

  1. Первые 4 радиатора подбирайте согласно вышеприведенным инструкциям.
  2. Мощность 5-го прибора увеличьте на 10%.
  3. К расчетной теплоотдаче каждой последующей батареи прибавляйте еще 10 процентов.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Поправочные коэффициенты

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

  • Окна с обычным остеклением – увеличивающий коэффициент 1.27
  • Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
  • Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
  • Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
  • Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
  • Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
  • Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Подводим итоги

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов

Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу. Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

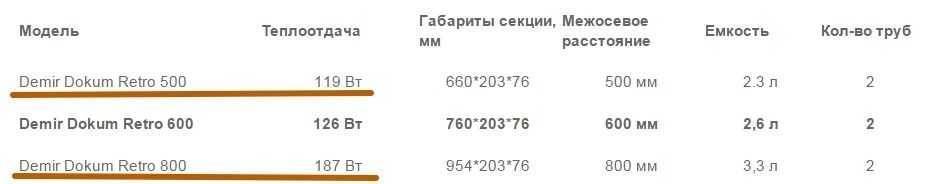

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м²:

  • биметаллическая секция обогреет 1,8 м²;
  • алюминиевая — 1,9-2,0 м²;
  • чугунная — 1,4-1,5 м²;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2, для ее отопления примерно понадобится:

  • биметаллических 16 м² / 1,8 м² = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м² / 2 м² = 8 шт.
  • чугунных 16 м² / 1,4 м² = 11,4 шт, округляем — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет по площади

Это самый простой вариант определения более-менее точного количества необходимого для обогрева тепла. При расчете основной отправной точкой выступает площадь квартиры или дома, где осуществляется организация отопления.

Значение площади каждого помещения имеется в плане квартиры, а для вычисления конкретных значений по расходу тепла на помощь приходит СНиП:

  • Для средней климатической зоны норма для жилого помещения определена, как 70-100 Вт/1 м2.
  • Если температура в регионе опускается ниже -60 градусов, уровень обогрева каждого 1 м2 необходимо увеличить до 150-220 Вт.

Для расчета панельных радиаторов отопления по площади, кроме приведенных норм, можно использовать калькулятор. В учет обязательно берут мощность каждого обогревающего прибора. Значительные перерасходы лучше не допускать, т.к. по мере увеличения итоговой мощности увеличивается также количество батарей в системе. В случае с центральным отоплением подобные ситуации не являются критичными: там каждая семья оплачивает только фиксированную стоимость.

Совсем другое дело в автономных отопительных системах, где последствием любого перерасхода является рост оплаты за объем теплоносителя и работу контура. Тратить лишние финансы непрактично, т.к. за полный отопительный сезон может набежать приличная сумма. Определив с помощью калькулятора, сколько точно нужно тепла на каждую комнату, легко узнать, сколько приобретать секций.

Для простоты на каждом отопительном приборе указывается объем выделяемого им тепла. Эти параметры обычно содержаться в сопроводительной документации. Арифметика здесь простая: после определения количества тепла полученную цифру нужно разделить на мощность батареи. Полученный после этих несложных операций результат и является числом секций, необходимых для восполнения утечек тепла в зимнее время.

Для наглядности лучше разобрать простой пример: допустим, что нужно всего 1600 Ватт, при площади каждой секции в 170 Ватт. Дальнейшие действия: производится деление общего значения 1600 на 170. Выходит, что приобретать нужно 9,5 секций. Округление можно осуществить в любую сторону, на усмотрение владельца дома. Если в помещении есть дополнительные источники тепла (например, кухонная плита), то округлять нужно в сторону уменьшения.

В противоположную сторону рассчитывают, если в комнате имеются балконы или просторные окна. То же самое касается угловых помещений, или если стены плохо утеплены. Расчет очень простой: главное при этом не забывать про высоту потолков, т.к. она не всегда стандартная. Значение имеет также тип используемого для возведения здания строительного материала и вид оконных блоков. Поэтому данные расчета мощности стальных радиаторов отопления нужно воспринимать, как приблизительные. Калькулятор в этом отношении куда удобнее, т.к. в нем предусмотрены корректировки по стройматериалам и характеристикам помещений.

МЕТОДИКА РАСЧЕТА СЕКЦИЙ РАДИАТОРОВ ОТОПЛЕНИЯ

Как рассчитать отопление частного дома, чтобы количество радиаторов и их секций позволяло отапливать всю площадь?

Для расчетов будет использоваться тот же метод, который был описан выше: чтобы определить необходимое количество отопительных приборов, необходимо рассчитать тепловую мощность, которая необходима каждой комнате.

Рассчитав необходимое зданию количество тепловой энергии и распределив эти данные по всем помещениям, можно приступать к выбору радиаторов.

Хорошие производители отопительных устройств снабжают свои изделия техническими паспортами, в которых находятся необходимые сведения.

Для обеспечения расчетными данными используются данные, которые находятся в паспорте или на сайте изготовителя.

Дальнейшие расчеты проводятся точно так же, как и в случае с котлом, но здесь нужно учитывать не только тепловую мощность системы в целом, но и ее разброс по помещениям. В любом случае, стоимость радиаторов довольно невелика, что позволяет без особых проблем приобрести их даже в том случае, когда в результате выполнения расчетов их количество вышло большим. При необходимости можно посмотреть на фото, где указаны сравнительные характеристики разных приборов радиаторного типа и методика их расчета для конкретной площади.

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

  • N — количество секций (с округлением до ближайшего целого числа);
  • S — площадь комнаты, м²;
  • Q —тепловая мощность одной секции, Вт.
  • K1…K10 поправочные коэффициенты.

К1 – на число внешних стен в помещении

Коэффициент К1 равен:

  • 0,8 – помещение внутреннее;
  • 1,0 – комната с одной наружной стеной;
  • 1,2 – помещение угловое — две перегородки с улицей;
  • 1,4 – три стены на улицу.

К2 – на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

  • 1,1 – наружные стены ориентированы на восток или север;
  • 1,0 – стены комнаты «смотрят» на запад или юг.

К3 – на степень утепленности стен

От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:

  • 1,27 – наружная стена не утеплена;
  • 1,0 – перегородки комнаты в два кирпича без утеплителя;
  • 0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.

Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:

  1. Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):

Ri = h / λ (6)

  • h – толщина слоя, м;
  • λ – коэффициент теплопроводности одного слоя.
  1. Полученные значения сопротивлений всех слоев суммируются.
  2. Вычисленная сумма сравнивается с нормированным значением для данной местности.

К4 – на особенности климатических условий региона

Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:

  • 1,5: Тср ≤ -35°C;
  • 1,3: -30 °C ≥Тср > -35 °C;
  • 1,2: -25°C≥ Тср > -30 °C;
  • 1,1: -20°C≥ Тср > -25 °C;
  • 1,0: -15°C≥ Тср > -20 °C;
  • 0,9: -10°C≤ Тср > -15 °C;
  • 0,7: Тср > -10 °C.

К5 – коэффициент высоты потолков

В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:

  • 1,0: H < 2,7 м;
  • 1,05: 2,7 м ≤ H < 3,0 м;
  • 1,1: 3,0 м ≤ H < 3,5 м;
  • 1,15: 3,5 м ≤ H < 4,0 м;
  • 1,2: H ≥ 4,0 м.

К6 – на тип помещения, расположенного выше

Величина коэффициента К6 равна:

  • 1,0 – сверху комнаты — неутепленный чердак или крыша;
  • 0,9 – выше помещения — утепленный чердак;
  • 0,8 – верхнее помещение — отапливаемое.

К7 – на виды установленных окон

В зависимости от вида остекления коэффициент К7 равен:

  • 1,27 – деревянные окна с двойным остеклением;
  • 1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
  • 0,85 – окна со стеклопакетом, число камер больше одной.

К8 – на площадь остекления

Расчет коэффициента К8:

  1. Вычисляют суммарную площадь всех окон в комнате.
  2. Делят полученное число на площадь помещения, получают приведенное значение Sпр.

В зависимости от величины Sпр величина коэффициента К8 равна:

  • 0,8: 00,1;пр
  • 0,9: 0,110,2;пр
  • 1,0: 0,210,3;пр
  • 1,1: 0,310,4;пр
  • 1,2: 0,410,5.пр

К9 – на схему подключения радиаторов

Значение коэффициента К9 равно:

  • 1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
  • 1,03: одностороннее подключение, теплоноситель движется сверху вниз;
  • 1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
  • 1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
  • 1,28: одностороннее подключение, теплоноситель движется снизу вверх;
  • 1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).

К10 – на степень открытости установленных батарей

В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:

  • 0,9: подоконник сверху радиатора и экран отсутствуют;
  • 1,0: сверху прибора расположена полка или подоконник;
  • 1,07: радиатор утоплен в стеновой нише;
  • 1,12: имеется подоконник и экран;
  • 1,2: прибор полностью закрыт декоративной панелью.
