Как выполнить расчёт системы отопления частного дома самостоятельно

Как рассчитать мощность газового котла отопления по площади дома?

Для этого вам придется воспользоваться формулой:

Под Мк в данном случае понимают искомую тепловую мощность в киловаттах. Соответственно S – это площадь вашего жилища в квадратных метрах, а К – это удельная мощность котла – «доза» энергии, расходуемая на обогрев 10 м2.

Расчет мощности газового котла

Как вычислить площадь? В первую очередь по плану жилища. Этот параметр указан в документах на дом. Не желаете искать документы? Тогда вам придется умножать длину и ширину каждой комнаты (в том числе и кухни, отапливаемого гаража, ванной, туалета, коридоров и так далее) суммируя все полученные значения.

Где взять значение удельной мощности котла? Конечно же, в справочной литературе.

Не желаете «копаться» в справочниках – примите во внимание следующие значения этого коэффициента:

  • Если в вашем регионе зимняя температура не опускается ниже -15 градусов Цельсия, коэффициент удельной мощности будет равен  0,9-1 кВт/м2.
  • Если зимой вы наблюдаете морозы до -25 °C, то ваш коэффициент равен 1,2-1,5 кВт/м2.
  • Если в зимнее время температура проседает до отметки до -35 °C и ниже, то в расчетах тепловой мощности вам придется оперировать значением 1,5-2,0  кВт/м2.

В итоге мощность котла, обогревающего строение на 200 «квадратов», расположенное в  Московской или Ленинградской области, равняется 30 кВт (200 х 1,5 / 10).

Как рассчитать мощность отопительного котла по объему дома?

В этом случае нам придется опираться на тепловые потери строения, вычисляемые по формуле:

Под Q в этом случае мы понимаем вычисляемые потери тепла. В свою очередь V – это объем, а ∆T – это разница температур внутри и снаружи здания. Под k понимается коэффициент теплового рассеивания, зависящий от инерции строительных материалов, дверного полотна и оконных створок.

Рассчитываем объем коттеджа

Как определить объем? Разумеется, по плану строения. Или простым перемножением площади на высоту потолков. Под разницей температур понимается «промежуток» между общепринятым «комнатным» значением –  22-24 °C – и средними показаниями градусника в зимнее время.

Коэффициент теплового рассеивания зависит от теплостойкости строения.

Поэтому, в зависимости от используемых строительных материалов и технологий, этот коэффициент принимает следующие значения:

  • От 3,0 до 4,0 – для бескаркасных складов или каркасных хранилищ без утепления стен и кровли.
  • От 2,0 до 2,9 – для технических строений из бетона и кирпича, дополненных минимальной теплоизоляцией.
  • От 1,0 до 1,9 – для старых домов, построенных до эры энергосберегающих технологий.
  • От 0,5 до 0,9 – для современных домов, построенных в соответствии с современными энергосберегающими стандартами.

В итоге мощность котла отапливающего современное, энергосберегающее строение площадью 200 квадратов и 3-метровым потолком, расположенное в климатической зоне с 25-гадусными морозами, доходит до 29,5 кВт (200х3х(22+25)х0,9/860).

Как рассчитать мощность котла с водогрейным контуром?

Зачем нужен 25-процентный запас мощности? В первую очередь для восполнения энергетических затрат, обусловленных «оттоком» тепла на водогрейный теплообменник во время работы двух контуров. Проще говоря: для того, чтобы вы не замерзли после принятия душа.

Твердотопливный котел Огонек КОТВ — 18В с водогрейным контуром

В итоге двухконтурный котел, обслуживающий системы отопления и горячего водоснабжения в доме на 200 «квадратов», который располагается севернее Москвы южнее Петербурга,  должен генерировать как минимум 37,5 кВт тепловой мощности (30 х 125%).

Как лучше считать – по площади или по объему?

В этом случае мы можем дать только следующий совет:

  • Если у вас стандартная планировка с высотой потолка до 3 метров, то считайте по площади.
  • Если высота потолков превышает 3-метровую отметку, или если площадь строения более 200 квадратных метров – считайте по объему.

Сколько стоит «лишний» киловатт?

С учетом 90-процентного КПД ординарного котла для производства 1 кВт тепловой мощности необходимо израсходовать не менее 0,09 кубометра природного газа с теплотворной способностью на уровне 35000 кДж/м3. Или около 0,075 кубометра топлива с максимальной теплотворной способностью – 43000 кДж/м3.

В итоге в течение отопительного периода ошибка в расчетах на 1 кВт обойдется владельцу в 688-905 рублей. Поэтому будьте аккуратны в расчетах, покупайте котлы с регулируемой мощностью и не стремитесь к «раздуванию» теплогенерирующей способности вашего отопительного прибора.

https://youtube.com/watch?v=Ok3OteQxxHU

Также советуем посмотреть:

  • Газовые котлы на сжиженном газе
  • Двухконтурные котлы на твердом топливе длительного горения
  • Паровое отопление в частном доме
  • Дымоход для твердотопливного котла отопления

Монтаж системы отопления


Расчет и монтаж систем отопления

Система водяного отопления частного дома основана на 3-х основных узлах. Это котел, трубы и радиаторы. В первую очередь монтируют радиаторы. Процесс этот простой и не требующий большого количества инструментов. Вам понадобятся перфоратор и строительный уровень. Первым вы будете сверлить отверстия под кронштейны, на которые навешиваются отопительные приборы. А вторым придется выравнивать их по определенным параметрам.

Месторасположение самих отопительных приборов может быть разным, но основное место, которое рекомендуют специалисты — под окном. Так тепло, исходящее от радиатора, отсекает холодный воздух, который поступает из оконного проема.

Следующий этап — это прокладка и монтаж труб. Если вы приняли решение устанавливать пластиковые трубы, то предварительно приобретите специальный паяльник

Очень важно правильно распределить трубопровод по всем комнатам. Может даже понадобится провести скрытую проводку

А схема прокладки покажет, какое количество фитингов придется приобрести.

Для тех, кто будет монтировать отопительную систему своими руками, несколько рекомендаций, касающихся работы с паяльником. После того как вы расплавили концы трубы и фитинга, при присоединении ни в коем случае не проворачивайте их друг относительно друга. Может образоваться неплотный стык, а это уже негерметичная конструкция, которая станет причиной будущих протечек. Потренируйтесь немного на отходах материала, не пожалев на это времени. И еще — если с одной попытки присоединить два элемента ровно у вас не получилось, стоит обрезать бракованный стык и перепаять его.

Устанавливаем и подключаем радиаторы

С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.

Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.

Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):

16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);

20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);

25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);

32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).

Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.

Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:

К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета.  На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…

Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.

Как подключить твердотопливный котел

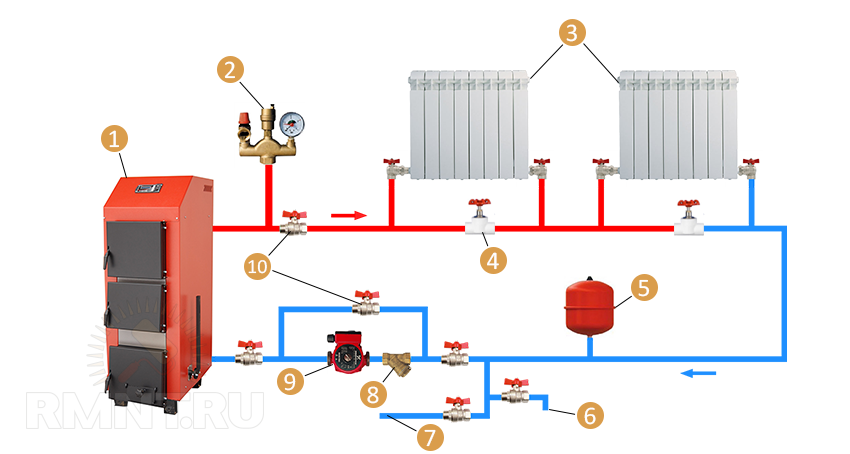

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Выполнение работ

Уровень сложности самостоятельного монтажа отопительной системы в частном доме напрямую зависит от множества факторов, включая тип прокладки трубопровода и котла, а также способ циркуляции теплоносителя.

Установка котла

Вначале производится установка нагревательного котла. С этой целью обязательно должна обустраиваться подложка из бетона или асбестоцемента. Проще всего монтироваться газовые и электрические навесные модели. Как правило, такие приборы комплектуются специальными крепежными элементами, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.


Жидкотопливный котел в системе отопления

Несколько сложнее установить самостоятельно напольный твердотопливный котёл. Место, отведенное под монтаж такого отопительного котла, в обязательном порядке заливается слоем стандартной бетонной стяжки толщиной не менее сантиметра.

Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а любые зазоры ликвидируются при помощи специального термостойкого герметика.

Монтаж радиаторов отопления


Перед монтажом нужно убедиться в соответствии приобретенных моделей требованиям безопасной эксплуатации приборов:

  • биметаллические радиаторы рассчитаны на 35 атм.;
  • стальные радиаторы рассчитаны на 6-9 атмосфер;
  • чугунные радиаторы рассчитаны на 10-15 атм.;
  • алюминиевые радиаторы рассчитаны на 16 атм.

Начинать монтировать радиаторы отопления необходимо с установки кронштейнов, которые фиксируются при помощи дюбелей к стене. Оптимальным вариантом расположения отопительного прибора является установка в подоконной зоне с учётом следующих основных требований:

  • расстояние радиаторной батареи от вертикальной поверхности, представленной стеной — 2 см или немного более;
  • расстояние от подоконника и нижней горизонтальной поверхности, представленной полом — в пределах 10-20 см.

Предварительно осуществляется разметка поверхности под крепежи с соблюдением уровня по вертикали и горизонтали. Затем, в соответствии с уже выполненной разметкой, устанавливаются радиаторы, и проверяется отсутствие любых уклонов, способных затруднить движение теплового носителя.

Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому монтируемый радиатор должен легко выдерживать такие нагрузки

Сварка труб из полипропилена


Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.

Они отличаются длительным сроком эксплуатации, не подвергаются образованию ржавчины и гнили, имеют незначительный вес, а также могут быть установлены своими руками, без привлечения специалистов.

Для создания отопительной системы на основе армированного полипропилена потребуется приобрести фитинги, представленные уголками, тройниками, обходами, переходниками и муфтами.

Сваривать полипропиленовые трубопроводы необходимо специальным устройством, которое называется паяльник или сварочный аппарат. Пара элементов разогревается инструментом до температуры плавления, после чего в горячем состоянии объединяется.

Для качественного разогрева внутренней части используется дорн, а прогрев наружной поверхности осуществляется при помощи гильзы. Если сварка или пайка выполнена правильно, то получаемое соединение характеризуется монолитностью и высокой надежностью.

На регуляторе сварочного аппарата выставляется необходимая для выполнения пайки температура нагрева. Полипропиленовые армированные трубы свариваются при температурном режиме в 260°C.

Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства отопительной системы.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления

Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Общие сведения

Расчет отопления – что следует подсчитывать

Для того чтобы выполнять расчет отопления в частном доме, следует выполнить расчет мощности отопительного котла, а также определиться, где будут размещены радиаторы и сколько их будет, учесть некоторые погодные факторы, а также теплоизоляцию и материал изготовления котла и труб.

Учтите, что от этого и будет напрямую зависеть комфорт проживания в вашем доме, так как именно правильность произведенных расчетов будет непосредственно влиять на качество отопления. Помимо этого, такие расчеты станут основой заложенного для монтажных работ бюджета и дальнейшей эксплуатации всей отопительной системы. Именно на таком этапе потребуется решить, какое количество денег вы будете тратить на обогревание вашего жилья. Когда вы приступите к расчетам, следует помнить о климатических условиях, в которых расположен регион вашего проживания и условиях, в которых будет использован дом.

Отопительная система включает в себя не только батареи и печь, а также:

  • Котел отопления.
  • Трубы для трубопровода.
  • Насос (станция).
  • Контрольные приборы.
  • Радиаторы.
  • В некоторых случаях расширительный бачок.

Теперь можно перейти к непосредственному расчету мощности.

Расчет мощности приборов отопления

но и финасовое обеспечение эксплуатации устройства в дальнейшем:

  • Электрические котлы.
  • Газовые котлы.
  • Котлы, работающие на жидком топливе.
  • Котлы, работающие на твердом топливе.
  • Комбинированный тип котла (от электричества и твердого топлива).

Когда вы выберете разновидность котла, следует определиться, какая у него должна быть пропускная способность. Именно от этого будет зависеть работоспособность системы в целом. Вычисление мощности котла для нагревания воды выполняют с учетом количества тепловой энергии, требующейся на каждый 1 м3.

Итак, вам поможет калькулятор, чтобы подсчитать объем отапливаемых комнат:

  • Спальня №1 – 9 м2*3м=27 м3.
  • Спальня №2 – 11 м2*3м=33 м3.
  • Спальня №3 – 16 м2*3м=48 м3.
  • Гостиная – 24 м2*3м=72 м3.
  • Коридор – 5 м2*3м=15 м3.
  • Кухня – 11 м2*3м=33 м3.
  • Санитарный узел – 7 м2*3м=21 м3.

Обратите внимание, что для расчета следует брать во внимание каждое из помещений, даже если вы не планируете везде устанавливать радиаторы отопления

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

климатическую зону и температуру на улице в зимнее время

Интересно, что во время расчета отопительной системы важно также учесть местный климат, т.е. климатическую зону и температуру на улице в зимнее время

Предлагаем взять произвольный показатель для места проживания в 50 Вт/м3 и объем дома в 249 м3, который вы планируете нагревать. Итак, расчет мощности : 50 Вт*249м3=12 450 Вт. Далее результат умножаем на коэффициент 1.2 и рассчитываем мощность котла ~ 15 кВт (14.94). Данный коэффициент дает возможность добавлять котлу до 20% резервной мощности. Она даст возможность котлу работать в режиме энергосбережения, а также избегать больших перегрузок.

Поправка на коэффициент по климатическим условиям может меняться от 0.75  на юге России до 2.0 в северном регионе. Указанный нами коэффициент 1.2 характерен для центральной части России. Для того, чтобы получить предварительные результаты котла и его требуемой мощности, можно умножить площадь комнаты на коэффициент климата и разделить полученный результат на 10.

Дополнительные приборы

По статистике система с пассивной циркуляцией воды будет исправно функционировать, если площадь помещения не превышает 100–120 м2. В противном случае необходимо использовать специальные насосы. Конечно, существует ряд котлов, в которые уже встроены насосные системы и они сами обеспечивают циркуляцию воды по трубам, если у вас не такой, то следует приобрести его отдельно.

На отечественном рынке их выбор очень велик, к тому же они отвечают всем необходимым требованиям — потребляют мало электроэнергии, бесшумны и малогабаритны. Монтируют циркуляционные насосы на концах веток отопления. Таким образом, насос прослужит дольше, так как он не будет находиться под прямым воздействием горячей воды.


Пример однотрубной системы отопления с принудительной циркуляцией: 1 — котёл; 2 — группа безопасности; 3 — радиаторы отопления; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр грубой очистки воды; 9 — циркуляционный насос; 10 — шаровые краны

Из всего вышеперечисленного становится ясно, что с монтажом подобной системы без труда справятся два или три человека, для этого не требуется обладать специальными профессиональными навыками, главное, уметь пользоваться элементарными строительными инструментами. В нашей статье мы рассмотрели систему индивидуального отопления, собранную с помощью стандартных комплектующих, их цена и общедоступность позволят почти каждому у себя дома смонтировать аналогичную систему отопления.

рмнт.ру

Расчет системы отопления дома

Однако существуют главные правила, соблюдая которые, можно правильно самостоятельно произвести расчет системы отопления дома. В частности это касается площади жилого строения и отопительного котла, который сможет эффективно работать, нагревая теплоноситель в трубах до необходимой температуры.

Так, например, для отопления небольшой комнаты в 20 квадратных метров, с высотою потолков не более 2,80 метра, потребуется отопительный котёл суммарной мощностью в два киловатта. Зная это, можно рассчитать мощность отопительного котла, для более большего строения, площадью например в сто или даже двести квадратных метров.

Но как сказано было выше, на расчет системы отопления дома влияет множество иных факторов, таких как, среднее значение минусовой температуры в зимний период, утеплённость всего строение, наличие и размер окон в нём.

Поэтому, чтобы не быть многословным, нужно сказать о том, что если один из вышеперечисленных параметров не соответствует норме и стены дома, например, скажем, не утеплены или утеплены плохо, то мощность выбираемого отопительного котла, должна быть немного выше, на один либо же два киловатта.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
