Все про расширительный бак для отопления: зачем он нужен, как работает и как его подобрать?

Виды, устройство и принцип работы расширительных баков

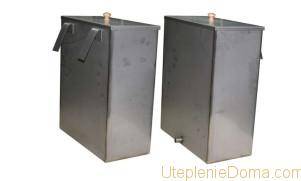

Расширительный бак для отопления открытого типа

В открытых отопительных системах роль РБ может выполнять любая емкость, расположенная в наивысшей точке по отношению ко всем остальным элементам. В малоэтажном домостроении штатным местом расположения бака является чердак или мансардное помещение.

С целью максимального уменьшения потерь жидкости при испарении в окружающую среду, на бачок монтируется крышка. На случай понижения температуры до отрицательных значений и предотвращения замерзания жидкости, бак утепляется со всех сторон. Чтобы теплопередающая жидкость в баке не закипала, предусматривается соединение емкости с трубой, выведенной в обратный контур. Для предотвращения перелива жидкости и ее сброса в канализацию в большинстве конструкций предусматривается шланг или труба.

Существенным недостатком открытых контуров является необходимость периодического долива испарившейся в атмосферу жидкости. Проблема решается установкой механизма автоматизированного контроля с автоматическим пополнением, однако подвод водоснабжения к баку усложняет конструкцию и ведет к ее удорожанию.

В открытом контуре через РБ осуществляется сообщение с атмосферой и удаляется образовавшийся в результате кипения жидкости воздух. В данном случае в отопительных магистралях не создается повышенного давления, а циркуляция воды идет за счет конвекции. В данном случае имеет место процесс естественной конвекции, при которой холодные слои теплоносителя опускаются вниз, а горячие поднимаются вверх.

Простым примером естественной конвекции является нагрев воды в чайнике, стоящем на зажженной кухонной плите. При монтаже открытого расширительного бака между ним и системой не предусматривается установка запорной арматуры. Конструктивно бачок открытого типа может быть как цилиндрической, так и прямоугольной формы. В типовых конструкциях на крышке бака располагается смотровое окно для контроля над уровнем жидкости. К недостаткам систем открытого типа можно отнести:

• увеличенные потери тепла через расширительный бак;
• повышенный уровень коррозии элементов системы за счет непосредственного контакта жидкости с воздухом;
• обязательность расположения РБ над всеми элементами контура.

Расширительный бак для отопления закрытого типа

Герметичный отопительный контур с принудительной циркуляцией воды или антифриза лишен недостатков, присущих открытым схемам. В герметичные системы нет проникновения воздуха, а компенсация изменения состояния носителя тепловой энергии происходит за счет применения мембранных герметичные резервуаров.

Технически мембранный расширительный бак выполнен в виде сосуда, внутренняя часть которого разделена эластичной перегородкой на два отдела: жидкостной и газовый. Газовая камера снабжается золотником для регулировки давления. Для предотвращения загрязнений золотник обычно снабжается защитным пластиковым колпачком или крышкой.

В жидкостной части монтируется патрубок подвода и отвода жидкости. Чаще всего мембранные баки имеют форму цилиндра, но для малых термосистем используются круглые емкости в форме таблеток. По внешнему виду РБ похожи на гидроаккумулирующие баки (ГА) для систем водоснабжения.

Как правило, ГА окрашены в синий цвет, а расширительные баки в красный. ГА и мембранные РБ не взаимозаменяемы и их назначение различно. В ГА мембрана имеет форму «груши» и выполняется из материала допускающего безопасный контакт с питьевой водой. Соприкосновения с металлическими частями при этом исключен. В РБ перегородка изготавливается из технического каучука и покрывается антикоррозионным составом, что увеличивает ее срок службы.

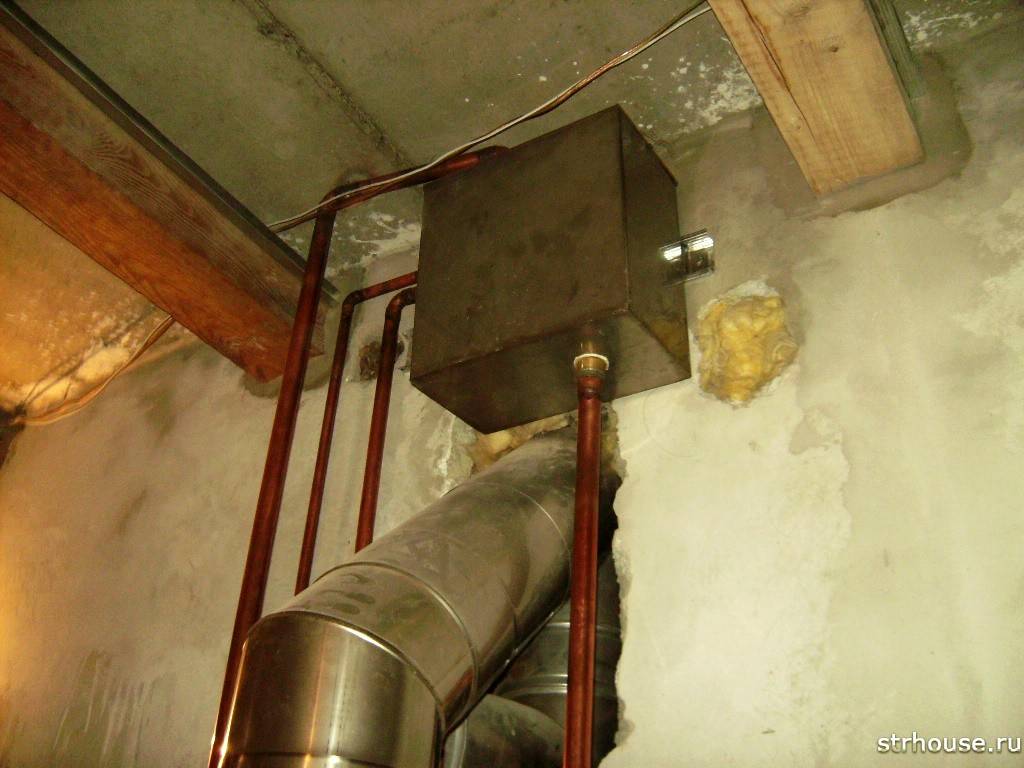

Как установить расширительный бачок правильно для открытой системы отопления

Мало выбрать, купить или даже сделать расширитель! Его еще нужно правильно установить в систему отопления частного дома.

Хотя в этом тоже нет ничего сложного просто соблюдаем несколько правил и все получиться.

Чтобы установить расширительный бак правильно для открытой системы отопления самостоятельно нужно сделать следующее:

• Определить самую верхнюю точку системы;
• сделать в этом месте отвод вверх;
• Подсоединить бачок через систему труб или гибким способом;
• Налить воды или незамерзающей жидкости;

Поставить бачок необходимо в самый верх системы отопления. В этом случае расширительный бак будет выполнять три очень важные функции.

При работе системы отопления даже без насоса образуется воздух который может попадать через негерметичные соединения. В межсезонье когда выключаем систему отопления, все детали начинают уменьшаться  и соединения могут разгерметизироваться. Тогда и подсасывается воздух в систему. Воздух еще образуется в самой воде при работе системы

Поэтому очень важно его своевременно удалять

Для чего используют расширительный бак

Применение расширительного бака необходимо для снижения воздействия на трубы и радиаторы от расширения теплоносителя в системе. Его избыток, получаемый при нагревании, попадает внутрь емкости бачка и нагрузка снижается. При понижении температуры теплоносителя механизм бачка выталкивает недостающую жидкость обратно.

Читать также: Антифриз пропиленгликоль для систем отопления

Отсутствие расширительного бака в отопительной системе может стать причиной протечек.

В зависимости от способа обеспечения движения теплоносителя выделяют 2 типа устройства оборудования:

• Для отопления, где циркуляция обеспечивается насосом, применяют закрытый тип расширительного бака. Внутри его емкости расположена эластичная мембрана, которая делит внутреннюю часть оборудования на две части. Верхняя часть заполнена воздухом либо газом, а в нижнюю часть поступают излишки теплоносителя.
• Для систем, внутри которых циркуляция воды или антифриза осуществляется естественным способом, применяют расширительные бачки открытого типа. Его устанавливают в наиболее высокой точке контура. Однако открытый тип бачка способствует возникновению коррозийных процессов, поэтому такие изделия пользуются меньшей популярностью, чем оборудование закрытого типа.

Рекомендуемый объем бака составляет не менее 1/10 от общего объема теплоносителя. При использовании антифриза нужна установка оборудования большего объема, чем при использовании воды.

Читать также: Как заполнить систему отопления закрытого типа антифризом

Механизм естественной циркуляции

Разновидностью закрытых контуров отопления, где не используется циркулярный насос, является система с естественной циркуляцией. Принцип ее работы основывается на простейших законах физики. Вода, нагретая от котла, движется вверх по трубопроводу. В результате прохождения через радиаторы и трубы температура воды снижается, и она меняет направление движения и устремляется вниз к отопительному котлу. Затем цикл повторяется.

Отсутствие циркулярного насоса и замкнутость контуров способствует тому, что срок службы отопительных элементов весьма продолжительный.

4 Правила выбора

Чтобы изделие работало полноценно, нужно не только правильно подбирать его по объему, но и учитывать другие его характеристики

Обратить особое внимание следует на следующие нюансы:

• мембрана должна быть устойчивой к предельным показателям температуры и давления или их перепадам;
• модель должна соответствовать нормам гигиены и санитарии;
• способ монтажа бака.

Сейчас на рынке можно увидеть большое количество моделей российского и зарубежного производства. Отличаются они по стоимости, при этом подозрительно низкая цена должна насторожить. Она может быть обусловлена тем, что при производстве использовались низкокачественные материалы китайского происхождения. Отечественные модели по качеству гораздо лучше, они стоят дешевле иностранных аналогов от известных брендов, однако не уступают им по характеристикам.

Как уже говорилось, основной характеристикой, на которую нужно ориентироваться при покупке бачка, является его объем. Некоторые специалисты рекомендуют выбирать изделия, размер которых находится в пределах 10% от общего объема теплоносителя в системе отопления. Дело в том, что коэффициенты теплового расширения даже при высоком нагреве не могут быть выше 0,08. Поэтому расчеты следует проводить максимально точно с учетом таких показателей, как:

• максимально допустимое давление отопительной системы;
• объем теплоносителя;
• изначальное давление в баке;
• коэффициент теплового расширения.

Также коэффициент можно вычислить по температуре теплоносителя. Предельное давление системы определяют с помощью минимальной величины, допускаемой для узлов. На нее настраивается переходной клапан. Изначальное давление в системе при условии охлажденного теплоносителя соответствует минимальному давлению. На некоторых устройствах его регулируют накачиванием или стравливанием воздуха. В баке давление контролируется путем установки манометра.

Применение мембранного бака для отопления имеет ряд ограничений в зависимости от производителя, конструкции и материала изготовления. В некоторых случаях требования к составу теплоносителя очень строгие. В частности, это касается ограничения количества антифриза и этиленгликоля в его составе.

Обслуживание расширительного бака

Чтобы проверить начальное давление газа в закрытом расширительном баке для отопления, его отключают от системы и сливают всю жидкость. К ниппелю полости подключают манометр. Результат измерений должен быть не меньше, чем тот, который был получен при подключении. Если же давление упало, при помощи компрессора, агрегат подкачивают через этот же ниппель.

Бачок нужно подвергать периодическим проверкам и осмотрам:

• Дважды в год ёмкость осматривают на предмет течи, коррозии и внешних повреждений.
• Перед и после отопительного сезона, в баке проверяется давление при помощи манометра, а также целостность диафрагмы.

Расширительный бак после монтажа

Как проверить мембрану: во время проверки газовой полости, после того, как была спущена жидкость, нужно убедиться, что через дренажный кран не идёт воздух. Если он попадает в систему, а давление в пространстве бака упало до атмосферного – значит, мембрана повреждена.

Для её замены, ёмкость отсоединяется, опустошается и через ниппель спускается давление. В месте крепления к трубам демонтируется мембранный фланец, а сама мембрана извлекается через нижнее отверстие. Этой ситуацией нужно воспользоваться, чтобы проверить качество внутренней поверхности бачка. После чего, мембрана заменяется на новую.

Хранить бак (если он временно не используется), нужно так, чтобы он был сухой внутри и снаружи.

Подбор объёма

Рассмотрим по отдельности как рассчитать расширительный бак для отопления герметичного и открытого типов. Так как конструкция и принцип действия таких резервуаров абсолютно разные, хотя оба выполняют одинаковую функцию.

Открытый бак

Размеры расширительного бака для открытой системы отопления, по большому счету, определяют его объём, так как конструкция такого резервуара довольно проста. Он делается из листового металла. В нем есть отверстие, через которое теплоноситель попадает вовнутрь и уходит опять в трубы. Также они могут быть оснащены отверстием для перелива, через которое лишняя вода выводится в канализацию.

Бывает, что в резервуар подводят автоматическую подпитку. Но главное, как рассчитан расширительный бак в системе отопления, а точнее, его объём. Возьмём все ту же систему со ста литрами воды. После нагревания жидкость увеличится процентов на пять, может больше, в зависимости от температуры в контуре. Выходит, что объем расширительного бака для этой открытой системы отопления должен быть не меньше пяти литров, лучше больше. И расчет расширительного бака для системы отопления сводится к следующему алгоритму:

• пять литров – это расширение воды;
• пару литров должно всегда быть в баке – это чтобы воздух не попадал в контур;
• литра три надо сделать про запас.

По итогам расчёта объема расширительного бака для отопления получает десять литров. Кстати, это самый простой и распространенный способ подбора – десять процентов от количества воды в контуре.

Для закрытых систем помимо простого, народного, способа расчета объема расширительного бака системы отопления, есть более точные методы. Чтобы воспользоваться ими, нужно знать несколько значений. К ним относятся:

• насколько увеличивается объём воды (ОВ) при нагревании. Ответ: на пять процентов. Значение округлено до целого числа без дробей, для удобства. Если в вашем контуре циркулирует незамерзающая жидкость, антифриз, то это значение будет больше;
• сколько всего воды в контуре (ВК). Такие данные должны быть уже с этапа проектирования. Так как подбор нагревателя осуществляется исходя из этой величины. Если случилось так, что вы не знаете, сколько там литров, остается только замерять. Первое что приходит на ум – это слить полностью всю жидкость из контура и заполнить его заново. Количество литров можно измерить ведрами, а можно воспользоваться специальным счетчиком, который устанавливается на потоке;
• на какое максимальное давление рассчитан контур и котел (ДК). Это значение можно прочитать в документах нагревателя, или на нем самом. Вряд ли случится так, что нет ни документов, ни информации на корпусе котла. Но если уж так вышло, то интернет вам в помощь;
• какое давление в воздушной камере расширительного резервуара (ДБ). Это тоже указано в технической документации.

Чтобы рассчитать какой объем расширительного бака нужен для отопления, следует выполнить несложное математическое вычисление:

ОВ х ВК х (ДК + 1) / ДК – ДБ

По результатам расчета емкости расширительного бака для отопления вы получите точное значение. Остается открытым вопрос о целесообразности таких сложных подсчетов. Несомненно, по итогам этой формулы расчёта расширительного бачка системы отопления, получится меньшее значение, чем по результатам «народного» метода. Но погрешность в большую сторону не является ошибкой. Если резервуар больше необходимого – ничего страшного, просто нужно правильно его настроить.

Как проверить и накачать расширительный бак

Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.

К примеру, расчетное давление в сети после заполнения должно составлять 1.3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1.1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.

Как установить расширительный бачок

Учитывая вышеупомянутую тенденцию к более частому использованию отопления с принудительной циркуляцией, нас будет в основном интересовать схема установки закрытого бачка. По поводу открытой системы скажем лишь несколько слов:

• расширительную емкость необходимо устанавливать в самой верхней точке;
• ее нужно тщательно утеплять;
• рабочее давление поддерживается за счет водяного столба, однако вода с течением времени испаряется и ее надо доливать.

Теперь рассмотрим последовательность установки бачка в закрытой системе отопления:

1. Заполнение мембраны воздухом. В верхней части бака имеется пластиковая заглушка, сняв которую можно получить доступ к ниппелю. Через него, с помощью обычного автомобильного насоса, накачиваем мембрану.

Ввод расширителя в эксплуатацию

Обычно давление воздуха в ней должно быть на 0,1–0,2 атмосферы меньше рабочего давления теплоносителя.

Слив жидкости из системы. Отключаем котел от электрической сети и перекрываем подачу в него теплоносителя. Открываем сливные краны и дожидаемся полного удаления воды из батарей и труб.

Подключение к магистральной трубе. Закрытый бачок не требует какого-либо конкретного места установки. Обычно его размещают там, где давление теплоносителя минимально, т. е. в обратке, рядом с котлом.

Подключение к трубам отопления необходимо производить через тройник и запорный кран, перекрыв который можно будет получить беспрепятственный доступ к баку для его обслуживания.

Если установка производится на рабочую систему, можно, воспользовавшись отсутствием жидкости в трубах, заменить все расходные элементы и почистить фильтры.

Заполнение теплоносителем и пуск котла. Открываем кран подачи жидкости и наполняем радиаторы и трубы отопления. Дожидаемся, пока в системе не установится рабочее давление. В этом состоянии жидкость и воздух в мембране находятся в равновесии. При нагреве давление будет увеличиваться, и избыток воды начнет сливаться в бачок. Когда жидкость остынет до рабочей температуры, она полностью вернется в систему.

Установка расширительного бачка в систему отопления не требует специальных навыков и вполне может быть выполнена самостоятельно. Главное, чтобы его вместимости хватило на весь объем расширяющегося теплоносителя. В противном случае давление в системе может повыситься до критического уровня, при котором произойдет аварийный сброс жидкости и отключение котла.

Если при этом в помещении долгое время не будет людей, которые смогут вручную запустить котел, система может разморозиться и прийти в негодность.

Возможно, вам будет интересно узнать

Устанавливать расширительный бак требуется во многих системах отопления. Однако приобретать любой, попавшийся на глаза нельзя, необходимо обязательно знать, с какой вместительностью он вам необходим. Здесь без предварительных вычислений не обойтись. Производить расчет объема расширительного бака необходимо по формуле. Он поможет получить максимально точные значения. Благодаря этому отопление в вашем доме будет функционировать максимально эффективно. А значит, вы останетесь довольны его работой.

Схема мембранного расширительного бачка.

Особенности расширительного бака для отопления закрытого типа

Расширительный бак закрытого типа представляет собой герметичный сосуд, изготовленный из стали. Он частично заполнен жидкостью, и частично инертным газом, который закачивается через специальный клапан. Закрытые расширители в зависимости от варианта разделения внутреннего объема бывают мембранными и безмембранными.

В безмембранных емкостях не предусмотрено механическое разделение пространства, поэтому теплоноситель непосредственно контактирует с газом. Чтобы поддерживать давление в заданном диапазоне, при подключении расширительного бака применяется газовый баллон или компрессор, который располагается снаружи.

Большинство современных расширительных баков закрытого типа оснащены гибкими бутиловыми или этиленпропиленовыми мембранами, которые разделяют внутреннее пространство сосуда. Они могут быть тарельчатыми или грушевидными. В первом случае мембрана обладает формой полусферы и крепится в средней части бака. В зависимости от температуры теплоносителя может принимать вогнутую или выпуклую конфигурацию.

Расширительный бак для отопления закрытого типа

Грушевидная мембрана, повторяя форму сосуда, крепится на противоположных концах бака. В этом случае теплоноситель, поступая в сосуд, не контактирует со стенками баллона. Он заполняет гибкую мембрану, а пространство между ним и стенками бака заполнено газом. Такая особенность внутреннего строения исключает вероятность возникновения коррозии и способствует увеличению срока эксплуатации устройства. Цена расширительных баков для отопления закрытого типа с грушевидной мембраной будет выше, чем с тарельчатой, и начинается от 3,5 тыс. руб.

К достоинствам мембранных баков можно отнести компактные габариты, минимальные потери тепла, что исключает необходимость теплоизоляции, возможность работать при повышенном давлении, минимальный риск возникновения коррозии на стенках устройства, долговечность. Из недостатков стоит выделить высокую стоимость, необходимость периодически подкачивать газ в систему, и осуществлять контроль давления в ней.

Расширительный бак для ГВС

В системе горячего водоснабжения, что обеспечивается бойлером, подключенным к котлу, предусмотрена установка расширительного бака. Основной его задачей является поддержание в сети рабочего давления. Расширительный бак защищает систему водоснабжения от гидроударов, предохраняет насос от повышенных нагрузок, защищает его от поломок.

Расширительный бак для системы горячего водоснабжения

Для горячего водоснабжения используется бак закрытого типа с грушевидной мембраной, которая разделяет внутреннее пространство на две части: воздушную и водяную. Она может быть изготовлена из резины, каучука искусственного или естественного происхождения. Первые два варианта обладают высокими эксплуатационными свойствами. Оба материала стойко переносят разные температуры теплоносителя, вплоть до кипящего состояния без потери первозданных характеристик. Мембрана из каучука естественного происхождения при контакте с горячей водой проявляет негативную реакцию.

Расширительный бак подбирается исходя из объема избыточной воды, которая будет поступать в него при повышении давления в системе. Специалисты советуют выбирать бак объемом 10% от объема бойлера с горячей водой. Емкость для ГВС монтируется между бойлером и клапаном, который предотвращает обратный ход движения горячей воды в систему холодного водоснабжения. Цена расширительного бака стартует от 2,2 тыс. руб.

Задачи, функции и принцип работы

Чтобы понять необходимость установки подобных агрегатов, необходимо рассмотреть те функции, которые выполняют указанные экспансоматы. Повышение температуры внутри котла на каждые 10 градусов Цельсия приводит к увеличению объема нагревающейся жидкости приблизительно на 0,3%.

Простейшие математические подсчеты дают понять, что доведение жидкости-теплоносителя до температуры кипения (100 градусов) приведет к увеличению общего объема воды приблизительно на 3%. Это достаточно существенный объем, который может серьезно повлиять на функционирование всей системы в целом. Поэтому и используют специальное устройство, призванное компенсировать температурное расширение жидкости.

Устройство и принцип работы экспансомата.

Таким образом, расширительный бак для отопления выполняет сразу несколько важных функций:

• удаление лишних объемов воды в водосток при достижении определенного уровня наполняемости;
• пополнение объемов воды при ее утечке либо при падении температуры;
• сохранение необходимого уровня гидростатического давления посредством добавления или удаления соответствующих объемов теплоносителя;
• сбор воздуха и паров воды, которые выделяются в котле при повышении температуры жидкости.

В любой отопительной системе, которая в качестве жидкости-теплоносителя использует обычную воду, постоянно присутствует определенный процент воздуха. Как заявляют специалисты, в 1л трубопроводной воды содержится 40 мг воздуха, который находится в растворенном состоянии.

Недостатки

При всем многообразии выполняемых функций, расширительный бак для отопления обладает некоторыми отрицательными качествами:

• большие размеры, что может затруднить их расположение в помещении;
• уменьшение стойкости различных приборов, труб и радиаторов к коррозии;
• стенки данного отопительного оборудования в определенных количествах расходуют тепло.

В зависимости от конструктивных особенностей расширительные баки подразделяются на две основные группы: открытые и закрытые. Как подобрать тот, который подходит вам, рассмотрим дальше.

Давление в системе отопления

Давление в сети возникает в результате влияния нескольких факторов. Оно характеризует воздействие теплоносителя на стенки элементов системы. До заполнения водой давление в трубах равно 1 атм. Однако, как только начинается процесс заливки теплоносителя, данный показатель меняется. Даже при холодном теплоносителе в трубопроводе есть давление. Причиной тому различное расположение элементов системы – при увеличении высоты на 1 м добавляется 0,1 атм. Подобный тип воздействия называется статическим, и этим параметром пользуются при проектировании отопительных сетей с естественной циркуляцией. В закрытой системе отопления теплоноситель во время нагрева расширяется, и в трубах образуется избыточное давление. В зависимости от конструкции магистрали оно может изменяться на разных участках, и если на этапе проектирования не предусмотреть стабилизирующих устройств, то возникает риск выхода системы из строя.

Для автономных отопительных систем не существует норм давления. Его величину рассчитывают в зависимости от параметров оборудования, характеристики труб, также учитывают этажность дома. При этом нужно следовать правилу, что значение давления в сети должно соответствовать его минимальному значению в самом слабом звене системы. Необходимо помнить и об обязательной разнице в 0.3-0,5 атм. между давлением в прямой и обратной трубах котла, что является одним из механизмов поддержания нормальной циркуляции теплоносителя. С учётом всего этого давление должно находиться в пределах от i .5 до 2,5 атм. Для контроля давления в различных точках сети врезают манометры, которые фиксируют низкое и избыточное значения. В том случае, если измеритель должен не только служить для визуального контроля, но и работать s системе автоматики, используют электроконтактные или другие типы датчиков.

1. Плотность нагретой воды меньше плотности холодной. Разность этих значений ведёт к тому, что создаётся гидростатический напор, продвигающий горячую воду к радиаторам
2. Для расширительных баков наиболее информативными являются предельно допустимые значения температуры и давления.
3. Поданным производителей, в современных баках температура теплоносителя может достигать 120 «С, а рабочее давление до 4 атм. при пиковых значениях до 10 бар

Назначение закрытых бачков

Все они, независимо от объемов, производительности, предназначены для нивелирования расширения теплоносителя (специальных жидкостей, воды), которое происходит при повышении его температуры.

Делается это для того, чтобы избежать разрушительных гидроударов, повреждений фитингов, арматуры, разрыва труб систем отопления, выдавливания прокладок.

Любой закрытый бак представляет собой стальной герметичный резервуар, разделенный на части эластичной мембраной, которая изменяет свое положение при повышении/понижении температуры теплоносителя

Пример: теплоноситель (вода) расширяется на четыре процента с повышением температуры до 95 °С. Чего вполне хватает для выхода инженерной системы из строя.

Устройство и компоненты экспанзомата

Любое подобное современное изделие состоит из следующих конструктивных элементов:

• корпуса;
• камеры для теплоносителя;
• газовой камеры, куда закачивается обычный воздух или инертный газ;
• мембраны.

Вариант наполнения газовой камеры инертным газом является более предпочтительным, ведь обеспечивает емкости большую долговечность. Но обычный воздух более доступный.

Мембрана изготавливается из эластичных материалов, поэтому способна изменять свое положение при увеличении или уменьшении температуры теплоносителя. Этот элемент конструкции бывает диафрагменного или баллонного типа, при этом принцип действия у них аналогичный.

Подсоединение баков к отопительной системе происходит с помощью специального патрубка. Для закачивания газа предусмотрен клапан. Емкости закрытого типа типа изготавливаются в горизонтальной или вертикальной компоновке, что облегчает комплектацию системы отопления.

Современные расширительные резервуары, предназначенные для использования в системах отопления бывают различных размеров, форм, кардинально отличаются и их рабочие характеристики. Все перечисленное позволяет сделать оптимальный выбор в любой ситуации

Емкости, предназначенные для установки в закрытые отопительные системы, оснащаются манометрами для контроля внутреннего давления. Аналогичные изделия, предназначенные для монтажа в системы обычных частных домов, работают при невысоких нагрузках, не превышающих 3,5-4 бар, поэтому в измерительных приборах не нуждаются.

А также в продаже можно найти резервуары двух видов:

• с несменной или стационарной мембраной диафрагменного типа, то есть порыв, износ которой приведет к замене всего прибора;
• со сменной мембраной балонного типа.

В первом случае изделия отличаются более демократичной ценой, во втором большей функциональностью, ремонтопригодностью и долговечностью.

Конструкция фланцевых бачков позволяет износившуюся или поврежденную мембрану заменить, причем в ряде случаев это получится сделать даже самому. А еще сменные мембраны способны выдержать большее давление.

Схема действия расширительного бачка

Когда теплоноситель холодный, то мембрана бака занимает максимально большое пространство. При повышении температуры давление на нее возрастает.

В результате указанный элемент конструкции преодолевает сопротивление инертного газа или воздуха и изменяет свое положение, освобождая больше места для образовавшегося излишка жидкости.

Расширительные емкости не участвуют в процессе обогрева помещений, но их задача более, чем важная. Так как каждое такое изделие предотвращает поломки системы отопления, которые могут происходить из-за гидроударов и возросшего давления теплоносителя

При остывании теплоносителя происходит процесс обратный, описанному выше. А дальше циклы многократно повторяются.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
