Перемычка на батарее отопления: зачем она нужна?

Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Байпас и циркуляционный насос

Автономное отопление является оптимальным решением для загородного дома. Зачастую система оснащается насосом, который обеспечивает принудительную подачу теплоносителя. Это позволяет повысить эффективность ее работы. Несмотря на то, что насос потребляет электроэнергию, его установка вполне оправдана.

Недостаток насоса заключается в том, что он зависит от источника электроэнергии. В результате отсутствия электричества агрегат перестает работать и тем самым препятствует нормальной работе коммуникации

Чтобы предотвратить возникновение такой проблемы, специалисты рекомендуют обратить внимание на байпасы для циркуляционного насоса

В данном случае насос включается в систему посредством байпаса. Иными словами он устанавливается на самой перемычке. С двух сторон устанавливаются вентили. Параллельно врезается кран на магистрали между входом и выходом перемычке. В обычном режиме вода проходит через байпас. Если пропало электричество, то краны на нем перекрываются, а на магистрали – открывается. Теплоноситель перенаправляется по-прямой, в обход байпаса.

На перемычке с насосом устанавливают краны

Обвязка батарей

При самостоятельном монтаже системы обязательно учитывайте требования, предъявляемые к элементам отопления, в частности байпаса. Зачастую его устанавливают в местах крепления радиаторов.

Далее рассмотрим вопрос применения байпаса в системе отопления более тщательно.

Радиаторы обвязываются по простой схеме

Зачем нужен байпас

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, отвечающие за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

• Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
• Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторы уже при поднятии вверх. Такое последовательное подключение приборов имеет характерные недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. При возникновении неполадки на каком-то оборудовании, придется отключить систему полностью.

Решается проблема включением в систему специальных труб-перемычек. При необходимости радиатор кранами отсекается от основной системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

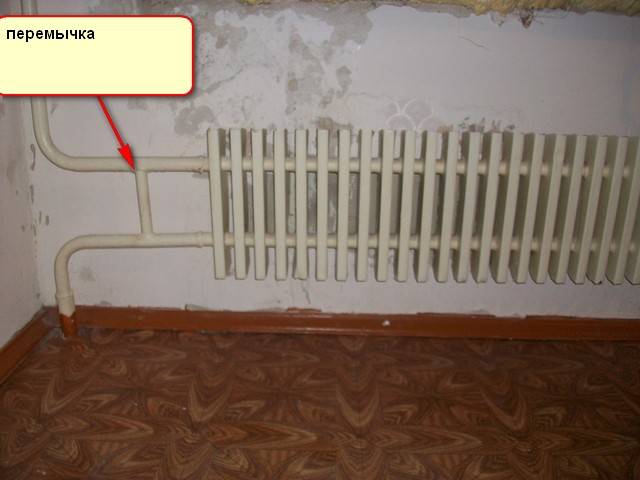

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется радиаторами. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть важные правила и рекомендации специалистов:

• На промежутке между стояком и байпасом не используются вентили. В противном случае циркуляция теплоносителя нарушается.
• На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом предусматривается место для установки запорной арматуры. Вентили монтируют с двух сторон радиатора.
• Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, произойдет разбалансировка схемы. В автономной системе частного дома это позволяет перенаправить поток. В многоэтажном строении указанный вариант малоэффективен и является нарушением норм.
• Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, отходящие к радиаторам, применяются на размер меньше. В горизонтальной схеме соотношение размеров несколько иное.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно законам гидравлики. Особенности монтажа напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто приварить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых или металлопластиковых труб предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Насос часто устанавливают на перемычке

Байпасы в обвязке котлов

Для того чтобы избежать образование конденсата, необходимо избавиться от разницы температур в обратной и подающей трубах.

Байпасные линии активно применяются в связках с твердотопливными отопительными котлами. Они нужны здесь для противодействия образования коррозии. Твердое топливо сгорает при довольно высоких температурах, а загружая на старте системы полную топку, мы подвергаем теплообменники мощным нагрузкам. В это же самое время через них протекает холодный теплоноситель, что вызывает образование конденсата.

Байпасный клапан – это трехходовой термостатический клапан, призванный обеспечить быстрый прогрев малого контура. То есть, нагревающийся теплоноситель сначала циркулирует вблизи котла, температура в обратной и подающих трубах быстро выравнивается. После этого клапан приоткрывается, начиная подавать теплоноситель из общего контура. Такой подход позволяет избавиться от образования конденсата на этапе старта системы.

Конструкция байпаса

Слово «байпас» переводится с английского языка как «обход». То есть, этот узел он создает некий обходной, резервный путь для протекания воды, электроэнергии, газовой среды. Например, в электрических стабилизаторах байпас позволяет временно исключить прохождение электрической энергии через стабилизирующий узел – энергия из городской сети протекает к потребителям по «запасному» пути. Примерно то же самое реализуется в отопительных системах.

Конструкционно байпас представляет собой обходную трубу, врезаемую параллельно котлу, радиаторной батарее или циркуляционному насосу. Например, в случае с радиаторами эта труба соединяет между собой подающую и обратную трубы. В результате теплоноситель протекает не только через отопительный прибор, но и через перемычку. Для чего это нужно – будет рассказано чуть позже, на конкретных примерах.

Фактически система байпас – это не более чем одна металлическая или пластиковая труба, обеспечивающая протекание теплоносителя по альтернативному (запасному, обходному, резервному) пути.

Байпасная линия нередко включает в себя вентили, иногда в количестве нескольких штук. Например, при подключении циркуляционного насоса ставится по одному вентилю перед насосом и после него, еще один вентиль устанавливается непосредственно на байпасе. Такая схема позволяет реализовать переключение между естественной и принудительной циркуляцией. Также монтаж вентилей обеспечивает возможность быстрого и безопасного извлечения насоса для его ремонта или обслуживания.

Виды перемычек

Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

1. Для управления применяется механическое воздействие.
2. Нерегулируемые, статичные модели.
3. Элементы, снабженные автоматикой.

Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

С ручным регулированием

Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса

Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

Автоматический

Из известных видов можно выделить:

1. Клапанный.
2. Инжекционный.

Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

Инжекционный байпас

Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

1. Накипь.
2. Ржавчина.
3. Металлическая стружка.
4. Окалины.

Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

Нерегулируемый

На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

Законы физики

Давайте обратимся для начала к законам физики!

Вода всегда идет по пути наименьшего сопротивления. Сопротивление там меньше, где диаметр трубы больше. Когда вода приходит к Вам в квартиру, то разделяется на 2 потока: по перемычке и по батарее. По правилам диаметр перемычки должен быть на один калибр меньше, чем диаметр прямой и обратной трубы. Например, если диаметр трубы из стены 1 дюйм, то диаметр перемычки должен быть 3/4 дюйма.

Для чего это делается? Чтобы основной поток воды все же проходил через батарею, а не через перемычку. Если диаметр всех труб будет одинаковый, то воде гораздо легче будет проходить только через перемычку. А теперь представьте, что напор воды слабый или недостаточный. В этом случае, если у Вас в батарее много колен, то лишь первые будут горячими, а последние еле теплыми, не замечали?

Так вот, уменьшая диаметр перемычки (увеличивая сопротивление току воды в ней) достигается больший проток через батарею. А теперь взгляните на мою вторую картинку, где на перемычке нет крана. Видите, все трубы одинаковые, значит и здесь мастер недоработал.

Почему так происходит? Наверное ленятся мастера, да и возни больше. Нужно трубы разных диаметров закупать и их монтировать.

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

https://youtube.com/watch?v=WBFqxw11N04

Схемы байпаса в системе отопления

Существует несколько алгоритмов действий, направленных на монтаж байпаса с насосом и без него

Чтобы полностью разобраться в вопросе, нужно уделить внимание расположению обхода и нюансам произведения манипуляций по отдельности для каждого случая

На радиаторе отопления

Применять элемент в двухтрубных и коллекторных разводках нет необходимости, решение будет максимально эффективным только при реализации однотрубной системы отопления.

Поскольку в последнем типе подключения радиаторы располагаются на магистрали последовательно, то при эксплуатации контура без обходной трубы первая батарея обязательно заберет большую часть тепла на себя и станет очень горячей.

В момент внедрения байпаса на батарее отопления достигается разделение потока на две части, первая уходит в приспособление, а вторая сохраняет температуру воды и поступает на выход, чтобы донести энергию до следующих приборов цепи.

На полотенцесушитель

Если мыслить рационально, то элемент, которым оснащается гигиеническая комната, мало чем отличается от обычной батареи. Одной из важных задач будет организация прохождения теплоносителя в обход конструкции, ведь в момент поломки нужно отсечь перемычку полотенцесушителя для его ревизии, в этом помогут краны.

При возникновении повышенного давления этот момент можно быстро отрегулировать, и приспособление в ванной будет защищено от гидроударов, что благотворно отразится на сроке службы.

Для циркуляционного насоса

Применение обхода будет полезным в системе с самотечным движением теплоносителя, где дополнительно вмонтирован циркуляционный насос для разгона потока в принудительном порядке. В момент отключения дополнительного оборудования система сможет продолжить эффективно работать за счет обходного элемента, если установка байпаса произведена правильно, нужно учесть уклон и диаметр трубы.

Закрытые системы отопления также часто оснащают приспособлением, этим достигается единственная цель, снятие насоса без слива воды из магистрали, поскольку в отсутствии прибора, отвечающего за принудительное движение жидкости, контур не сможет работать.

Разводка теплых полов

Часть смесительного узла применяется постоянно, вопрос, как сделать байпас в систему отопления, достаточно важен, ведь водяные теплые полы не смогут продуктивно функционировать. Поскольку жидкость на подаче может подыматься до 80 градусов, а в контуре полов она не должна быть больше 45 градусов, то потребуется внедрение специального узла.

Такие разводки всегда дополняют трехходовым клапаном, который отвечает за дозирование подачи горячей жидкости с котла. Оставшийся поток попадает в перемычку и смешивается с остывшим теплоносителем, возвращаясь для дальнейшего цикла.

С твердотопливным котлом

В этой ситуации специалисты формируют малый контур для циркуляции жидкости, обвод необходимо подключить к подаче и трехходовому клапану обратки другим концом. Специальный элемент в процессе эксплуатации смешивает остывшую воду с горячим потоком из перемычки, на пути к котлу температура теплоносителя остается в пределах 50 градусов.

Если не учесть необходимость такого приема, то холодные массы при попадании в твердотопливный агрегат вызовут образование конденсата на стенках корпуса. Со временем этот эксцесс станет причиной возникновения коррозии и снижению показателя, касающегося срока службы аппарата.

Разновидности байпасов

Существует несколько разновидностей байпасов для использования в отопительных системах.

Нерегулируемый

Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.

Принцип действия

• Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
• При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.

Особенности

• При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
• При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
• Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).

Управляемый вручную: что это такое

Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.

Принцип действия

Трехходовой кран имеет три положения:

1. перекрывает обвод и направляет весь поток ТН в радиатор;
2. перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
3. открывает для ТН оба пути: к батарее и по обводу.

Особенности

• Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
• В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.

Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры

Автоматический, как работает с насосом

Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.

Принцип действия

Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.

При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.

При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.

Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.

Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки)

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Отводы от основной трубы к ЦН делают на два размера меньше в диаметре

Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.

Как правильно сделать установку своими руками

Из материалов потребуется:

• сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
• резьбовые отводы 34″ — 2 шт.;
• шаровой кран 34″ — 2 шт.;
• грязевик 34″ — 1 шт.;
• уголки 34″ — 2 шт.;
• циркуляционный насос 34″— 1 шт.;
• шаровой кран 1+14″ — 1 шт.;

Процесс монтажа:

1. Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
2. Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
3. Обе половинки подсоединить к крану 1+14″.
4. Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
5. Разобрать собранную обвязку ЦН.
6. Приварить отводы 34″ к половинкам сгона.
7. Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
8. Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
9. Вырезать из трубы обратки участок (для приварки байпаса).
10. Приварить собранный обвод к участку трубы обратки.
11. Установить ЦН.

Нужен обратный ли клапан

Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.

Байпасный клапан: что это такое?

В отопительной системе часто используется bypass режим. Что это за режим помогут понять схемы, представленные выше. Установка клапана позволяет устранять проблемы, которые возникают при появлении воздуха в отопительных приборах.

Так работает узел с перепускным клапаном

На схемах изображено байпасный узел с воздухоотводчиком

• увеличению эффективности сети и минимизации затрат на обогрев помещения;
• обеспечению плавного распределения теплоносителя.

Оборудование с обратным клапаном применяется для работы циркуляционных насосов. При запуске клапан открывается, пропуская через себя часть жидкости. После выключения насоса клапан закрывается и препятствует перетеканию жидкости в обратном направлении. Если нет электричества, то с помощью клапана перекрывается подача теплоносителя на насос, а открывается на главной магистрали.

Обратный клапан устанавливается на основном трубопроводе

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

• Простые нерегулируемые;
• Перемычки с ручным регулированием;
• Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.
