Давление в расширительном баке?
Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.
Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.
Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.
Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.
Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.
Читайте так же:
Мембранные расширительные баки для систем отопления Wester
membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить | Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука. – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара. – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%. – Расширительные баки комплектуются сменной мембраной. – Температурный режим работы – от -10 °С до +100 °С – Срок службы – 100 000 циклов. – Цвет корпуса – красный. |
Характеристики и цены >>> |
Наименование | Стоимостьс НДС, руб. | В наличиина складе | |
---|---|---|---|
Мембранный бак для отопления Wester WRV8 | 1 391,00 | Купить Мембранный бак для отопления Wester WRV8 | |
Мембранный бак для отопления Wester WRV12 | 1 073,00 | Купить Мембранный бак для отопления Wester WRV12 | |
Мембранный бак для отопления Wester WRV18 | 1 173,00 | Купить Мембранный бак для отопления Wester WRV18 | |
Мембранный бак для отопления Wester WRV24 | 1 343,00 | Купить Мембранный бак для отопления Wester WRV24 | |
Мембранный бак для отопления Wester WRV35 | 2 199,00 | Купить Мембранный бак для отопления Wester WRV35 | |
Мембранный бак для отопления Wester WRV50 | 2 624,00 | Купить Мембранный бак для отопления Wester WRV50 | |
Мембранный бак для отопления Wester WRV80 | 3 832,00 | Купить Мембранный бак для отопления Wester WRV80 | |
Мембранный бак для отопления Wester WRV100 | 5 508,00 | Купить Мембранный бак для отопления Wester WRV100 | |
Мембранный бак для отопления Wester WRV150 | 8 325,00 | Купить Мембранный бак для отопления Wester WRV150 | |
Мембранный бак для отопления Wester WRV200 (top) | 12 367,00 | Купить Мембранный бак для отопления Wester WRV200 (top) | |
Мембранный бак для отопления Wester WRV300 (top) | 15 114,00 | Купить Мембранный бак для отопления Wester WRV300 (top) | |
Мембранный бак для отопления Wester WRV500 (top) | 29 572,00 | Купить Мембранный бак для отопления Wester WRV500 (top) | |
Мембранный бак для отопления Wester WRV750 | 67 580,00 | Купить Мембранный бак для отопления Wester WRV750 | |
Мембранный бак для отопления Wester WRV1000 | 90 664,00 | Купить Мембранный бак для отопления Wester WRV1000 |
Монтаж расширительного бака
Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.
Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.
Подключение фильтра
Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.
Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода
Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».
Подключение к системе
Шаг 4. Устанавливается манометр на «пятивывод».
Установка манометра
Шаг 5. Подключается реле сухого хода.
Подключение реле сухого хода
Лучшие расширительные баки для водоснабжения
В системе автономного водоснабжения гидроаккумуляторы используют для компенсации скачков давления, которые неизбежны при включении или выключении скважинного насоса. Это увеличивает продолжительность службы сантехнического оборудования, позволяет снизить последствия гидравлических ударов. Расширительный бак для водоснабжения обеспечивает водой, сокращая количество включений насосов. Конструктивная особенность – использование пищевой резины при производстве мембран.
Taen Ptw H-24
Гидроаккумулятор разработан для холодного и горячего водоснабжения. Прибор имеет горизонтальную компоновку, устойчивые кронштейны для монтажа. Производитель позаботился о площадке для установки насоса. Корпус изготовлена из инструментальной стали, сварные швы выдерживают гидродинамическое воздействие. Фланец изготовлен из нержавеющей стали, что увеличивает срок его службы.
Модель комплектуется сменной мембраной из искусственного каучука, которая выдерживает нагрев до 99 градусов. Воздушный клапан выливается из ABS-пластика, имеет защитный колпачок. Емкость защищена от появления ржавчины порошковой краской, декоративное покрытие устойчиво к повышенной влажности, воздействию ультрафиолета, истиранию.
Достоинства:
- Удобной устанавливать в небольших комнатах;
- Низкая цена;
- Стабильная работа с насосами разной мощности;
- Выдерживает нагрузку до 6 бар.
Недостатки:
Не обнаружены.
Oasis RV-50N
Модель разработана китайскими инженерами для холодного, горячего водоснабжения и отопления частного дома. Имеет вертикальную компоновку, емкость изготовлена из углеродистой стали. От появления ржавчины поверхность защищает полимерное покрытие, устойчивое к износу. В корпусе смонтирована резина из EPDM, рассчитанная на использование с теплоносителем, нагретым до 99 градусов.
Емкость выдерживает 8 атмосфер. Фланец изготовлен из оцинкованной стали. Воздушный клапан защищен от механического воздействия колпачком из ударопрочного пластика. Для установки предусмотрены опорные ножки из стали. Оборудование поддерживает стабильные рабочие показатели в системе, отличается продолжительным сроком службы.
Достоинства:
- Прочный корпус;
- Долговечный фланец;
- Выдерживает гидродинамические удары;
- Хорошая устойчивость.
Недостатки:
Грубый сварной шов.
Flamco Airfix R 80/4,0
Голландская компания разработала гидроаккумулятор для подачи горячей, холодной питьевой воды. Для поддержки давления емкость закачана азотом, что увеличивает устойчивость к коррозии и позволяет дольше сохранять исходные параметры, установленные на заводе. Емкость – сварная конструкция с надежными швами, выдерживает до 10 атмосфер.
Резина из EPDM выдерживает скачки температуры до 120 градусов. Для защиты металла от коррозии разработчики применили эпоксидное порошковое покрытие. Декоративный слой устойчив к царапинам, потертостям. Для напольного монтажа предусмотрены опорные ножки с отверстиями для крепежа. Техника может применяться для отопления, где в качестве теплоносителя заливают 50% раствор гликоля.
Достоинства:
- Фланец из нержавеющей стали;
- Каждый прибор тестируется в заводской лаборатории;
- Безупречное качество резьбы для подключения к трубопроводу;
- Мембрана капсульного типа;
- Форма корпуса рассчитана на гидроудары.
Недостатки:
Не обнаружено.
Особенности выбора бака
Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:
- количество пользователей водопроводной системы;
- количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
- производительность насоса;
- максимальное количество циклов включения/выключения насоса за один час.
Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.
Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.
Выбор расширительного бачка для водоснабжения
Прежде чем приобрести для холодного водоснабжения расширительный бак автономной сети, обращают внимание на его объем. При этом нужно учитывать:
При этом нужно учитывать:
- Количество предполагаемых пользователей водоснабжающей системой.
- Число мест водозабора, среди которых могут быть душ, краны и бытовые приборы, к примеру, стиральная машина.
- Возможность одновременного расхода воды несколькими потребителями.
- Наибольшее количество циклов выключения-включения насоса на протяжении одного часа.
Профессионалы советуют при выборе компенсационного бака для водоснабжения ориентироваться на следующие показатели:
- если количество пользователей не более 3-х, а производительность насоса не превышает 2 кубометров в час, объем резервуара должен составлять 20 – 24 литра;
- когда число домочадцев не превышает 8 человек, а мощность насоса около 3,5 кубометров в час, потребуется емкость на 50 литров;
- если потребителей будет больше 10 человек, а производительность оборудования равна 5 кубометрам в час, следует приобрести модель объемом 100 литров.
Помимо этого, расширительный бак для холодной воды является емкостью, в которой хранится некоторый ее запас. С учетом данной информации необходимо корректировать объем компенсационного прибора.
Конструкция расширительного устройства позволяет устанавливать дополнительный резервуар. Это можно делать в процессе эксплуатации основного прибора без выполнения трудоемкого демонтажа.
После завершения установки дополнительного прибора, величина резервуара составит сумму объемов емкостей, имеющихся в системе
При покупке расширительного бака, помимо технических характеристик, надо обращать внимание на производителя данной продукции. Недорогая покупка может в будущем потребовать более значительных затрат
Обычно для изготовления недорогих моделей предприятия используют наиболее дешевые материалы, а они в большинстве случаев, как подтверждает практика, не всегда имеют соответствующее качество. Особенно этот нюанс важен для каучука, из которого производят мембрану.
От качества диафрагмы расширительного бака для скважины зависит не только длительность его эксплуатации, но и безопасность воды, поступающей из источника водоснабжения.
Чаще всего известные, хорошо себя зарекомендовавшие производители, дорожащие своей репутацией, готовы гарантировать качество выпускаемой продукции. Среди потребителей популярны следующие бренды: немецкие — Reflex, Zilmet и российские — Джилекс и Elbi.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.
Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

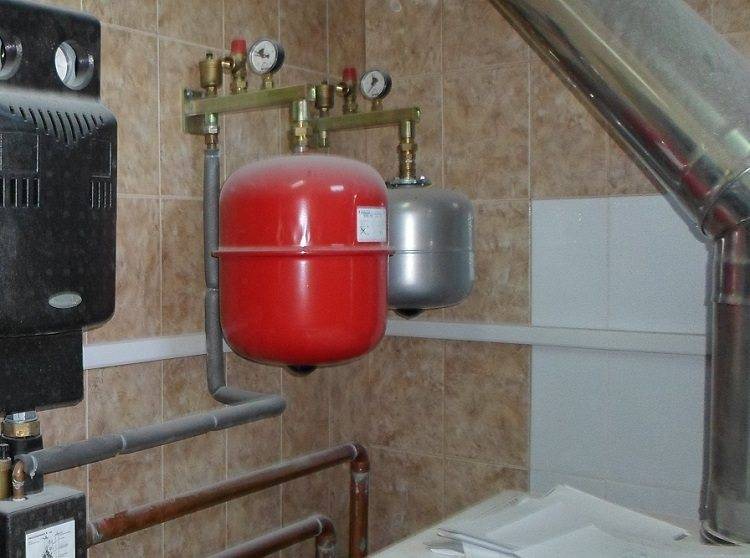

Расширительную емкость устанавливают рядом с котлом отопления
Как правильно установить
Исходя из способов установки, устройство может быть как вертикальным, так и горизонтальным. Что касательно технических отличий, то в большинстве моделей они отсутствуют. Это надо учитывать в момент выбора способа установки одного из мембранных бачков для водоснабжения. Сам процесс установки особых сложностей вызвать не должен, поэтому все необходимые работы можно выполнить самостоятельно, не привлекая третьих лиц. Но при этом должен быть хотя бы минимальный опыт в монтаже сетей водопровода.
Основные правила, которых следует придерживаться:
- во избежание увеличения гидравлического сопротивления, между устройством насоса и баком не должны монтироваться дополнительные устройства;
- сам корпус нуждается в качественном заземлении, что поможет избежать электрокоррозии в дальнейшем;
- сечение используемого патрубка должно равняться или быть больше подсоединяемого трубопровода;
- подключение рекомендуется проводить при помощи американок – фитингов быстроразъемных, которые используются для подключения к трубопроводам. Они дадут возможность отключить устройство от всех сетей в случае крайней необходимости;
- монтаж должен проводиться в таком месте, где было бы удобно осуществлять ремонтные и другие типы профилактических работ. Необходимо учитывать размеры комнаты, в которой будет проводиться установка.
Установка такого устройства, как расширительный бак мембранного типа, позволит значительно повысить эффективность всего устройства водоснабжения. Немаловажную роль здесь будет играть выбранный тип установки основного оборудования и соблюдения всех технологий и требований
Если, по каким либо причинам, вы сомневаетесь в своих способностях, стоит доверить все необходимые работы специалистам, которые смогут произвести верные расчеты и уделить внимание всем нюансам касательно технологических особенностей и места установки расширительного бачка. Экономии здесь не место, так как сертифицированные и действительно качественные продукты будут стоить дорого, но и прослужат хорошую службу, избежав дорогостоящих ремонтных работ
Функции, назначение, виды
Место установки — в приямке или в доме
В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.
Назначение
Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:
- Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
- Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
Создать небольшой запас воды на случай отсутствия электроэнергии.
Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.
Виды
Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.
По назначению они бывают трех видов:
- для холодной воды;
- для горячей воды;
- для систем отопления.
Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.
Два вида гидроаккумуляторов
По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.
Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
Принцип работы
Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.
Принцип работы гироаккумулятора с мембраной в виде груши
Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.
За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.
Баки большого объема
Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.
Строение гидроаккумулятора большого размера
Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.
Правильное положение емкости
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки
Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.
Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Функции и принцип работы
Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.
Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:
- защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
- предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
- защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.
Функционирование прибора
Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.
Особенности устройства и функциональное назначение
В первую очередь потребителей интересует, для чего нужен расширительный бак для водоснабжения. Он предназначается для поддержания оптимальной величины давления в системах водообеспечения.
Чаще всего для надежного водоснабжения используют закрытые устройства мембранного типа, представляющие собой резервуар, внутри которого имеется резиновая диафрагма. Это изделие делит мембранный расширительный бак для водоснабжения на водную и воздушную части.
После запуска системы подачи воды, при помощи электрического насоса водный отсек заполняется жидкостью. Одновременно объем воздушной камеры уменьшается. При эксплуатации мембранного бака для систем водоснабжения, чем выше будет давление, тем меньше воздуха останется в резервуаре.
Повторение цикла выключения-включения происходит много раз автоматически. Для проверки давления в системе водоподачи пользуются манометром, установить который можно непосредственно на резервуаре. Работу бака настраивают, подобрав для него оптимальный диапазон рабочего давления.
Смонтированный в системе водоснабжения расширительный бачок с мембраной одновременно выполняет несколько важных функций:
- Поддерживает давление при отключенном насосе.
- Защищает конструкцию подачи воды от возникновения гидравлического удара – его способен спровоцировать перепад напряжения в сети или проникновение в трубопровод воздуха.
- Сохраняет некоторый объем воды под давлением.
- Защищает насосное оборудование от преждевременного износа.
