Регистры отопления: что это такое, разновидности (из стальных гладких труб), расчет по площади, изготовление своими руками

Разновидности оборудования

По материалу изготовления отопительные приборы могут быть 3-х типов:

1. алюминиевые;
2. стальные;
3. чугунные.

Алюминиевые

Алюминиевые регистры отопления мало весят, обладают высокой теплоотдачей и устойчивы к коррозии. Изготавливаются по технологии монолитного литья без сварных швов и имеют длительный срок эксплуатации. Однако цена таких изделий достаточно высока.

Стальные

Наиболее распространенный тип оборудования. Изготавливаются из гладких высокоуглеродистых стальных труб

Монтируются сварным способом, поэтому особое внимание следует обращать на качество соединительных швов

Чугунные

Имеют большое количество ребер. Их стенки очень толстые, именно поэтому на нагрев и остывание уходит много времени. Для соединения таких труб применяются болты. Как любая другая конструкция, сборка чугунных регистров для отопления требует применения прокладок в большинстве случаев резиновых.

Встроенный нагреватель

Существует еще один тип оборудования – это регистр отопления с электронагревателем (ТЭН) внутри. В качестве теплоносителя в такие приборы добавляется антифриз или масло. Рекомендуется устанавливать в помещениях, где нет возможности подключить водяное отопление, но есть источник электроэнергии.

Виды

Регистр отопления из труб может изготавливаться из следующих металлов:

• алюминий;
• чугун;
• сталь.

Алюминиевый регистр отопления наиболее популярен в основном из-за своего малого веса, хорошей тепловой отдачи, отличной устойчивости к процессам коррозии, долгому эксплуатационному периоду и отсутствию соединений и швов сварки.

Трубы из алюминия изготавливают путём монолитного литья. Применяют в помещениях жилого и административного типа. Главный минус данных приборов в немалой стоимости.

Регистр отопления из чугуна легко устанавливается, так как в них есть фланцевое монолитное соединение. В момент монтажа к трубопроводу отопления с помощью сварки прикрепляют второй фланец. Потом при помощи болтов делают крепкое соединение.

Регистры отопления из стальных труб монтируют в отопительную систему методом сварки. Хорошо проведённые сварочные работы являются гарантией долгой службы всей системы отопления.

Можно выделить и следующие виды регистров:

• стационарные;
• передвижные.

Стационарные регистры подразумевают нагрев теплоносителя с помощью котлов отопления. Передвижные устройства используют же электрический трубчатый электронагреватель, который функционирует от сети электропитания 220 В. Применяются данные регистры в рабочих строительных домиках, участках, где проводятся работы по отделке.

Вот несколько преимуществ монтажа регистров в системе отопления батарей:

1. Долгий эксплуатационный период: стальные трубы не требуют ремонта в течении минимум 25 лет.
2. Высокая степень надёжности и безопасности. Главное условие такой надёжности – прочная сварка швов.
3. Отопительную систему открытого типа можно монтировать в больших по площади помещениях. Слабое сопротивление циркуляции теплоносителя даёт возможность использования больших по диаметру труб для регистра.

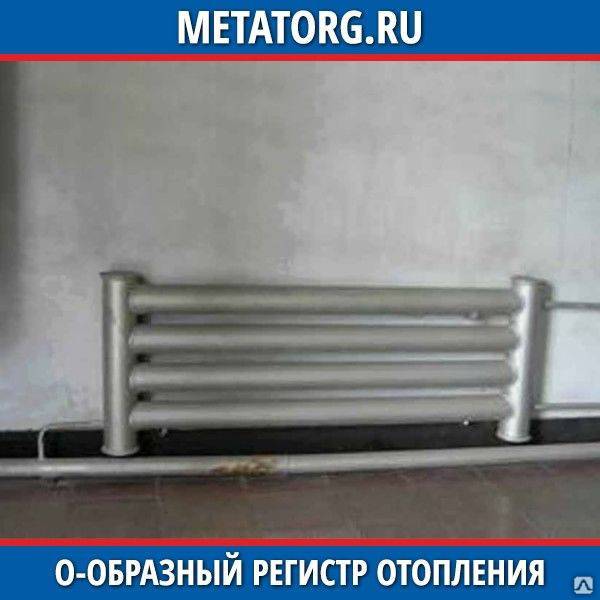

Регистр отопления из стальных труб

Теперь в помещениях регистры отопления монтируют не так часто, так как на рынке обогревательного оборудования появляются устройства современного типа, которые представляют альтернативу. К минусам регистров можно отнести следующие пункты:

1. Они не отличаются привлекательностью. Располагаются регистры вдоль стены по всему помещению, это толстая труба из стали.
2. Малая площадь контакта с воздухом в комнате приводит к пониженному показателю тепловой отдачи, нулевое применение конвекции.
3. Немалая цена за снабжение системы обогрева регистрами и сложность установки. Регистры из стальных труб большого диаметра на рынке стройматериалов стоят немало, а при работах по монтажу нужно применять сварку.

Видео

В условиях тотальной борьбы за экономию повышение эффективности отопительной системы — одна из приоритетных задач. Чтобы ее решить, необходимо, в первую очередь, заменить старые батареи новыми современными приборами отопления. Как это сделать самостоятельно, рассказывается в этой статье.

Для того чтобы дома всегда было тепло, необходимо, чтобы все нагревательные приборы работали с максимальной отдачей. Во многих домах и по сей день стоят морально устаревшие регистры с низким КПД. По сути, отопление жилых помещений такими батареями — это выбрасывание денег на ветер. Значительно повысить комфорт в помещении и при этом сократить счета за отопление поможет замена старых батарей на новые.

Для начала следует рассказать о типах современных батарей. Условно их можно разделить на три класса:

1. Стальные, батарея с корпусом из стали. Чтобы повысить площадь теплоотдачи, и, следовательно, КПД таких батарей, приходится делать очень большое количество внутренних перегородок. Как следствие — довольно высокая стоимость — двухкиловаттная батарея будет стоить порядка 3500 руб.
2. Алюминиевые. Имеют более толстые, по сравнению со стальными, стенки и, соответственно, более высокий КПД. Подвержены разрушительному воздействию щелочи, которую добавляют в воду, текущую в теплосетях, чтобы на внутренних стенках теплопроводов не образовывалась накипь. Дешевый материал и простота в изготовлении обеспечивают низкую цену — порядка 2000 руб. за батарею с мощностью приблизительно 2 кВт.
3. Биметаллические. Внутренняя часть стальная, наружная алюминиевая. Сочетают в себе плюсы предыдущих типов батарей и не имеют их минусов. Средняя цена — около 2600 руб. за двухкиловаттную.

Таким образом, при установке батареи на систему центрального водоснабжения, необходимо использовать либо стальные, либо биметаллические радиаторы — алюминиевые под действием щелочи быстро разрушатся. При монтаже автономной системы отопления, например, в частных домах, с целью экономии целесообразно использовать алюминиевые радиаторы.

Итак, приступим. Заменим старые регистры современной батареей.

Варианты расположения

Отопительные регистры в зависимости от вариантов размещения можно разделить на две группы: переносные и стационарные.

Переносные системы довольно мобильны, и их можно перемещать абсолютно свободно – было бы питание. А питание таких систем обычно обеспечивается электричеством. Внутри переносных регистров обычно расположены ТЭНы разной мощности, которые и обеспечивают нагрев энергоносителя. Использовать такие агрегаты можно как в доме, так и в гараже, на даче, на строительной площадке и пр.

Стационарные регистры требовательны к своему местоположению. Во-первых, они требуют стационарного крепления, а во-вторых, им необходимо подключаться к котлу, который будет обеспечивать нагрев теплоносителя и его циркуляцию по системе.

Полимерная и металлопластиковая арматура – плюсы и минусы

Арматура из сшитого полиэтилена, полипропилена и композитного металлопластика весит намного меньше медных и стальных труб. Поэтому при прокладке разводки системы отопления полимерные и металлополимерные изделия вызывают меньше хлопот и неудобств. Такой теплопровод прокладывают в одиночку или силами двух людей. При этом легкую трубу можно монтировать не только на опорную стену, но и на межкомнатную перегородку.

Кроме того, все полимеры не гниют, не ржавеют, не реагируют на бактерии и демонстрируют очень низкий коэффициент трения, позволяя повысить скорость потока и сэкономить топливо в котле за счет роста температуры в обратке. А еще трубы из пластика легко гнутся, поэтому их используют не только как арматуру, но и как радиаторы в системе отопления типа «теплый пол».

Полипропилен можно замуровывать в стены, не опасаясь теплового расширения

К общим достоинствам полимерных изделий можно отнести и относительно слабую теплопроводность (большая часть энергии уходит на радиатор), а равно и малый коэффициент теплового расширения. Такая арматура не лопается на морозе и не взламывает штробу при скрытой укладке.

К индивидуальным плюсам полимерных труб можно отнести следующие факты:

• Полипропилен можно замуровывать в стены, не опасаясь теплового расширения.
• Сшитый полиэтилен выдержит постоянный нагрев до 90 градусов и кратковременное повышение температуры до 110 градусов Цельсия.
• Металлопластик можно использовать в многоэтажных домах – некоторые сорта арматуры выдерживают давление до 16 атмосфер.

Общий минус арматуры из полимеров – высокая склонность к механической обработке. Даже металлопластиковую трубу можно разрезать обычным кухонным ножом. Кроме того, такую арматуру можно подключать только к водонагревательным котлам. Парогенераторы в этом случае категорически противопоказаны.

Сшитый полиэтилен выдержит постоянный нагрев до 90 градусов и кратковременное повышение температуры до 110 градусов Цельсия.

После обзора достоинств ответ на вопрос: «Какие трубы использовать для отопления частного дома?», – напрашивается сам собой. Конечно же полимерные! Ведь при всех плюсах они еще и невероятно дешевы. Но не будем спешить с выводами. До окончательного подведения итогов нам придется изучить особенности сборки теплопроводов из металлов и полимеров.

Расчет регистров отопления

Чтобы в доме не было холодно и отопление равномерно прогревало все помещения, важно рассчитать количество регистров для каждого помещения. Для покупных приборов их мощность смотрят в паспорте и рассчитывают количество приборов, для самодельных трубчатых нагревателей длину труб придется определить самому

Вычисление необходимой тепловой мощности для обогрева помещения

Если ваш дом построен по проекту, то данные о необходимой мощности отопительных приборов имеются в документах — надо их найти и использовать.

Если проекта инженерных систем нет, то пользуются традиционными приближенными данными по потерям тепла:

• 100 Вт на 1 м² площади помещения с одной наружной стеной и одним окном.
• 120 Вт на 1 м² площади помещения с двумя наружными стенами и одним окном.
• 130 Вт на 1 м² площади помещения с двумя наружными стенами и двумя окнами.

Считают суммарные потери тепла, полученную мощность увеличивают на 20% (умножают на 1,2) и получают общую мощность всех отопительных приборов. В северных районах России желательно увеличить получившуюся мощность еще процентов на 20.

Мощность приборов в каждой комнате считают, исходя из вышеприведенных данных (теплопотери комнаты умножить на 1,2).

Точный способ расчета тепловых потерь дома очень сложен и применяется проектными организациями.

Вычисление тепловой мощности регистра

Количество тепла (Вт), поступающее от трубы в комнату, определяется по формуле:

где:

• K — коэффициент теплопередачи, Вт/(м2 · 0С), принимается в зависимости от материала трубы и параметров теплоносителя.
• F — площадь поверхности, м2, рассчитываемая как произведение π·d·l.
• где π = 3,14, а d и l — диаметр и длина трубы соответственно, м.

∆t — разница температур, 0С, определяемая в свою очередь по формуле:

• Где: t1 и t2 — температуры на входе в котел и выходе из него соответственно.
• tк — температура в отапливаемой комнате.
• 0,9 — понижающий коэффициент для многорядного прибора.

Для стальной конструкции коэффициент теплопередачи к воздуху равен 11,3 Вт/(м2 · 0С). Для многорядного регистра принимается понижающий коэффициент 0,9 на каждый ряд.

Для расчетов можно использовать калькулятор расчета — их много в интернете, но вручную надежнее.

Теплоотдача регистров из гладких труб. Таблица

Значения коэффициентов теплопередачи для стальных гладкотрубных регистров приведены в таблице.

В частных домах разницу температур обычно 60-70 °С.

Как рассчитать нужное количество секций регистра

Количество покупных регистров определяют, поделив необходимую мощность на паспортную мощность прибора.

Для самодельных регистров делят необходимую мощность в каждом помещении на теплоотдачу одного погонного метра используемых труб. Получается необходимая суммарная длина труб. Затем эту длину распределяют между приборами, поделив на число труб — получают их длину. Тут возможны варианты — может быть несколько коротких приборов или один длинный.

Какие еще параметры следует учесть

Если возникает необходимость увеличения мощности прибора, то надо увеличивать длину труб, а не их диаметр. Эффективность системы с увеличением диаметра труб падает.

Если в системе применяется масло или антифриз, следует учесть, что они имеют меньшую теплоемкость, чем вода. При их применении отопительные приборы должны иметь большую площадь, чем приборы в водяной системе.

Разновидности отопительных регистров

Отопительные регистры представляют собой группу трубопроводов, расположенных параллельно друг другу и сообщающихся между собой. Они могут отличаться по материалу, по форме и конструктивному исполнению.

Материалы для изготовления

Чаще всего регистры отопления изготавливаются из гладких стальных труб по ГОСТ 3262-75 или ГОСТ 10704-91. Применение электросварных труб предпочтительнее из-за способности выдерживать более высокое давление. Тем не менее, на практике довольно распространены также водогазопроводные трубы, которые эксплуатируются не менее успешно. Такие отопительные приборы спокойно выдерживают всевозможные механические повреждения и нагрузки, а также работу с любым теплоносителем.

Существуют еще модели из нержавеющей стали. Их устанавливают в помещениях с повышенными требованиями к эстетичности и долговечности. В связи с повышенной стоимостью применение регистров из нержавеющей стали наиболее оправдано в ванных комнатах. Высокая стойкость к коррозии и разнообразие конфигураций полотенцесушителей из нержавеющей стали позволяют применять их даже в самых современных интерьерах санузлов.

Более эффективными с точки зрения теплоотдачи являются алюминиевые и биметаллические регистры. Они отличаются легкостью и эстетичностью, прекрасно работают в системах индивидуального отопления с хорошо организованной водоподготовкой. В остальных случаях низкое качество теплоносителя приводит к быстрому выходу приборов из строя.

Иногда можно встретить регистры из меди. Обычно их применяют в системах, где основная разводка медная. С ними удобно работать, они весьма симпатичны и долговечны. Кроме того, теплопроводность меди примерно в 8 раз выше, чем стали, что позволяет значительно уменьшить размер нагревательной поверхности. Общий недостаток всех приборов из цветных металлов — чувствительность к условиям эксплуатации — ограничивает сферу применения медных регистров.

Конструктивное исполнение

Наиболее характерные конструкции традиционных стальных регистров можно разделить на 2 типа:

• Секционные;
• Змеевиковые.

Для первого свойственно горизонтальное расположение трубопроводов и применение вертикальных узких перемычек между ними. Второй предусматривает использование прямых и дугообразных элементов одного диаметра, которые соединяются змейкой с помощью сварки. При использовании нержавейки или цветных металлов трубы просто изгибаются для придания требуемой конфигурации.

Существует три варианта исполнения присоединительных патрубков:

• Резьбовой;
• Фланцевый;
• Под сварку.

Они могут располагаться как с одной стороны прибора, так и с разных. Выход теплоносителя предусматривается под подачей или по диагонали от нее. Иногда встречается нижнее подключение магистралей, но в этом случае существенно снижается теплоотдача.

В секционных регистрах выделяют 2 вида соединений в зависимости от способа расстановки перемычек:

• «Нитка»;
• «Колонка».

Регистры из гладких труб могут использоваться как регистры основной системы отопления или как отдельные обогреватели. Для автономной работы внутрь прибора устанавливается ТЭН необходимой мощности и выполняется подключение к сети. В качестве теплоносителя для переносных электрических регистров из стали часто используют антифриз или масло, т.к. оно не замерзает при хранении либо аварийном отключении электроэнергии.

При использовании отдельно от общей системы отопления обязательно дополнительное размещение расширительного бачка в верхней части прибора. Это позволяет избежать повышения давления вследствие увеличения объема при нагреве. Размер емкости подбирается, исходя из возможности вместить около 10 % общего количества жидкости в нагревателе.

Для автономного использования регистра из стальных труб к нему привариваются ножки высотой 200-250 мм. Если же прибор является частью контура отопления, его перемещение не планируется и стены достаточно крепкие, то используется стационарное крепление с помощью кронштейнов. Иногда для очень массивных регистров применяют комбинированный вариант установки, т.е. прибор ставится на стойки и дополнительно фиксируется на стене.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

1. Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.
2. Формирование чертежа для вычисления оптимального числа использованного материала.
3. Осуществление работ по производству отопительного регистра.
4. Контроль конструкции на герметичность.

Читать также: Как сбросить ошибка на посудомоечная машина hansa

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Характеристики устройств

Отопительные регистры имеют несколько качеств, отличающих их от иных отопительных приборов:

• Благодаря эффективному теплообмену с окружающим пространством небольшие по размеру приборы способны отапливать крупногабаритные помещения.
• Изготовление теплообменника достаточно простое – необходим лишь сварочный аппарат и угловая шлифмашина с отрезным диском.
• Можно использовать любые доступные материалы – трубы из чугуна, нержавейки или стали.
• Приборы способны выдерживать высокое давление (10 кгс/м2) и могут работать на любых теплоносителях – воде, масле, других жидкостях, пару.
• Собрать прибор можно как уже по готовым чертежам, так и по самостоятельно составленным. Допускаются различные варианты конфигурации, заглушек, доборных элементов и отделочных материалов.
• Конечная стоимость теплообменника из гладких труб получится ниже, чем у прочих приборов с аналогичным уровнем эффективности.

Стоит отметить, что чем больше совокупная площадь поверхности прибора, тем выше его теплоотдача. В свою очередь, площадь зависит от сечения трубы и длины секции.

В большинстве случаев регистры отопления обладают такими характеристиками:

1. Для теплообменника использованы электросварные трубы из углеродистой стали.
2. Соединение труб выполнено одним из способов – фланцевое, на внешней резьбе, и сварное.
3. Максимальное значение давления – 10 кгс/м2.
4. Сечение труб в секциях – 32-219 мм.
5. Минимальный отступ между уровнями – от 50 мм.
6. Сечение соединительных перемычек – от 32мм.

Как улучшить теплоотдачу

Эффективность работы зависит от поверхности системы. Площадь устройств невелика, поэтому их часто дополняют металлическими пластинами. Последние приваривают вертикально, делая трубы искусственно ребристыми.

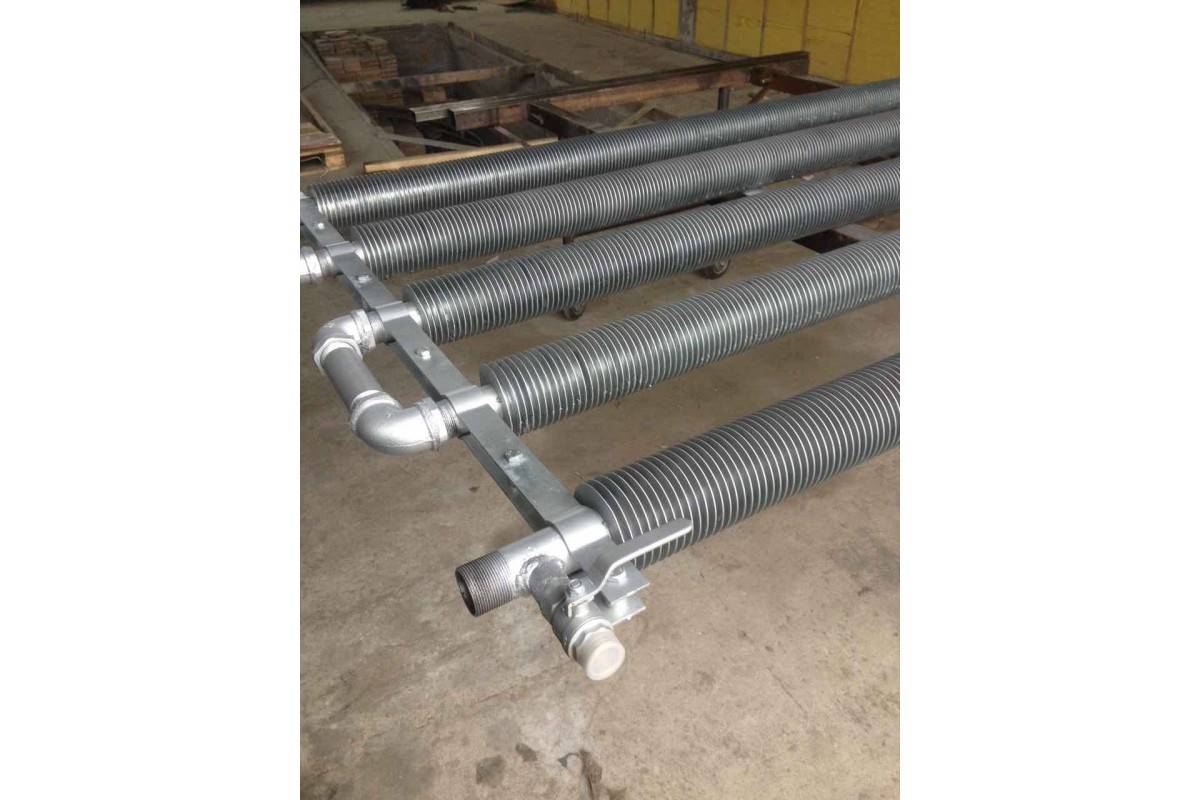

Другой вариант подразумевает приварку профильных элементов к передней части устройства. Их оставляют полыми: воздух, попадая снизу, будет нагреваться и подниматься наверх.

Трубчатый электрический генератор также способствует увеличению мощности. Он работает, если основная система остановилась. Таким образом, поддерживается постоянная эксплуатация отопления.

Расчет конструкции водяного регистра

Регистр отопления

Чтобы сделать расчет регистров отопления, нужно точно определить каким требованиям они должны отвечать. Возможно – это будет просто самодельный радиатор, для отопления, а может – сушилка для вещей. Естественно, конструкции будут разные. Расположение отрезков труб в регистре водяного отопления:

• вертикальное;
• горизонтальное.

Первый вариант встречается крайне редко, в основном все делают регистры водяного отопления из нескольких параллельных отрезков, которые находятся в горизонтальной плоскости. Чтобы в регистре осуществлялась циркуляция, горизонтальные отрезки соединяются между собой переливными патрубками:

• одним;
• двумя.

Варианты конструкции регистров

Еще один вид соединения горизонтальных труб в регистре выполняется при помощи угловых муфт того же диаметра, которые привариваются к торцам. Поворот делается на 180 градусов, для этого две угловые муфты по 90 градусов свариваются между собой. В таком случае заглушки для регистров отопления будут не нужны. Такой метод соединения лучше всего подходит для гравитационных систем обогрева, где циркуляция осуществляется за счет силы притяжения.

• сверху;
• снизу.

Отопительные регистры батареи с верхней подачей встречаются гораздо чаще, чем с нижней. При этом размещение патрубков подачи и обратки также может быть разным:

• на одном торце;
• на разных торцах.

Самым выгодной схемой подключения теплообменника к контуру считается та, в которой подача осуществляется сверху, а обратка выходит внизу противоположного торца. Гост на регистры отопления регламентирует не его конструкцию, а технические характеристики труб, из которых он сделан.

Из каких частей состоит регистр отопления

Расчет мощности регистра отопления заключается в том, чтобы подобрать необходимые габариты теплообменника. Это напрямую влияет на количество теплоносителя в нем и площадь теплообмена. Чем больше регистр – тем большее помещение он сможет нагреть.

Получается, что нужно определить диаметр труб таким образом, чтобы теплоотдача регистров отопления имела достаточный уровень для обогрева помещения определенной площади. Это если есть возможность выбирать, а если регистр варится из того что есть в наличии, то возможно, придется немного изменить конструкцию.

Для каждого региона есть свои стандарты количества энергии для отопления одного метра помещения. Для расчета регистров из гладких труб для отопления можно брать среднее значение в 100 Вт. Если переживаете, что не хватит, то просто делайте запас 50%. Теперь подгоняем наш регистр под эти требования. Для наглядности возьмём в качестве примера регистр отопления из трех труб размером по два метра каждая. Алгоритм действий:

• определяем площадь помещения;
• считаем сколько необходимо мощности для его обогрева;
• подставляем значение в формулу определения диаметра.

Допустим, что у нас помещение 50 м кв. Получается, что нам потребуется 500 Вт тепловой мощности, чтобы температура воздуха была в приделах, установленный нормативными документами. Формула вычисления диаметра имеет следующие величины:

• П – 3,14;
• длина регистра;
• коэффициент теплопроводности металла, для стали 11,63;
• разница между температурами подачи и обратки.

В качестве эталона для расчета разницы температур подачи и обратки берут значение 80 и 20 градусов, соответственно. Если вы знаете, что в вашем контуре температура не будет превышать 65 градусов, значит, подставляете свое значение. Мы продолжим расчет, исходя из средних величин, то есть разница температур составляет 60 градусов.

Диаметр трубы = 500 / (3,14*6 (три трубы по 2 метра) * 11,63 * 60) = 0,038

Значение мы получили в метрах, что составляет 38 мм. Получается, чтобы отопить помещение 50 м кв регистром из трех горизонтальных отрезков по два метра, нужно использовать трубы с внутренним диаметром не меньше 38 мм. Если вышло так, что нужно сварить регистр из уже имеющихся труб, тогда нужно рассчитывать общую длину отрезков. Для этого из уже имеющейся формулы можно посчитать эту величину.

Длина отрезков = 500 / (3,14*11,63*60*сечение наших труб в метрах)

Для изготовления регистров применяются трубы с диаметром от 32 мм, допустим, именно они есть в наличие. Подставив значение в расчет, можно вычислить, что для обогрева такого помещения потребуется 7,1 метра. Эту величину можно разбивать на несколько отрезков. Получается, что расчет количества регистров отопления сводится к тому, чтобы узнать общую длину труб с заданным диаметром, а потом разбить ее на удобные отрезки.

Регистры из профильной трубы

Профильная труба в сечении образует форму, отличную от круга: квадрат, прямоугольник или овал. Сделать регистры можно из любого вида профиля. Хотя изделия получаются компактнее и привлекательнее по виду аналогов из круглых труб, процесс изготовления несколько сложнее. Для этого понадобятся:

• труба прямоугольная сечением 60*80 мм (или другой вид профиля);
• труба дюймовая для перемычек сечением 25*25 мм;
• заглушки для профильной трубы;
• кран Маевского для устранения «завоздушенности» системы;
• болгарка, ножовка;
• сварочный аппарат.

Последовательность действий при изготовлении трехтрубного секционного регистра из прямоугольного профиля следующая.

Прямоугольная труба нарезается на отрезки нужного размера в необходимых количествах.

На нарезанных металлических отрезках делается разметка для выреза отверстий, в которые в дальнейшем привариваются перемычки-патрубки. Отверстия вырезаются.

Для перемычек используется 4 трубы дюймовых (25*25 мм).

Заглушки на профильную трубу нарезаются из листового металла 3 мм толщиной. Размеры прямоугольных заглушек по периметру на 1,5 мм меньше с каждой стороны, чем сечение профильной трубы – для заполнения пространства сварочным швом.

Трубы раскладываются горизонтально, строго по отверстиям прикладываются перемычки.

Перемычки-патрубки точечно «прихватываются» сваркой: делается 3 точки для того, чтобы в процессе дальнейшей работы не было перегибов или перекосов.

ПОСМОТРЕТЬ ВИДЕО

Изделие устанавливается вертикально. Все перемычки привариваются полным сварным швом.
