Вентиляция воздуха в помещении с помощью рекуператора

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Как установить и подключить рекуператор

Монтаж механизма определяется его типом. Рассмотрим установку пластинчатой конструкции:

  1. Оборудование с помощником поднимают под потолок. Производят разметку отверстий для крепежа, после чего сверлят их и забивают чопики с последующим вкручиванием крепежных элементов.
  2. Поднимают рекуператор и крепят его на требуемой высоте, для чего между крепежом фиксируют металлическую пластину для удержания устройства в подвешенном состоянии.
  3. Для подключения механизма к системе воздухообмена, обжимной хомут и фланец обезжиривают. Затем изнутри на хомут наносят герметик и крепят его к фланцу. В такой же последовательности фиксируется воздуховод к рекуператору. Места стыковки проклеивают специальной клейкой лентой из алюминия.

Чтобы добиться комфортного микроклимата с чистым воздухом и нормальной влажностью, устанавливают вентиляционную систему. Однако оснащение жилья рекуператором позволит избавиться от многих проблем, в частности, экономить тепловые ресурсы.

При выборе конструкции рекуператора для частного дома и изготовлении устройства своими руками, нужно ознакомиться с чертежами, разобраться, какой вариант лучше для ваших условий. При этом учитывают площадь жилых комнат, влажность и для каких целей предназначается рекуператор

Также обращают внимание на стоимость оборудования, способы монтажа, КПД, от чего напрямую будут зависеть качественные показатели вентиляции дома

Преимущества и недостатки

К преимуществам прибора можно отнести:

  • огромная экономия энергетических ресурсов (около 50%);
  • срок эксплуатации составляет 25 лет;
  • комфорт в жилом или рабочем пространстве;
  • одновременно решаются 3 важных задачи:

    • постоянный приток свежего воздуха;
    • комфортная влажность в помещении;
    • экономия средств на отопление или кондиционирование.

Но существуют недостатки:

  • не подходит для жилья площадью до 200 квадратных метров (окупаемость приблизительно равна сроку службы);
  • если система вентиляции не предусмотрена проектом, смонтировать рекуператор крайне сложно и дорого;
  • малый перепад температур между улицей и домом снижает эффективность прибора практически до 0 (разница должна быть хотя бы 20 градусов);
  • высокая стоимость.

Немного об автоматике.

Первый вариант автоматики был простейщий.

Это реле диф. давления, реле меряет разность давления и если теплообменник начинает замерзать, давление увеличивается, и приточный вентилятор отключается, чтобы он сразу не включился как давление нормальзуется, желательно использовать простейший таймер задержки, чтобы минут 20 он еще не работал.

например https://www.scanlights.ru/index.php?id_product=2332&controller=product

реле давления например

Дифференциальное реле давления DPS-500 N

https://www.arktika.ru/html/dps-n.htm

Если у кого то есть грунтовый теплообменник, то вся эта автоматика и не нужна, он не будет обмерзать.

Как сделать пластинчатый рекуператор своими руками?

Поскольку расценки на подобное оборудование начинаются от 300-400 $, а само устройство — сравнительно простое, его можно сделать самостоятельно.

Сначала надо рассчитать и найти материал. Список нужных элементов:

  1. Лист оцинкованной стали, толщиной 0.5-1.5 мм, общей площадью около 4 м² — для создания пластин. Для удобства работы можно брать отдельные листы прямоугольной или квадратной формы, площадью около 1 «квадрата».
  2. Рулон технической пробки, толщина слоя 2 мм — в качестве прокладки, для создания зазоров. Вместо пробки можно взять пластик, оргстекло или деревянные рейки.
  3. Любой утеплитель — фольгированная минеральная вата или пенопласт, толщиной около 5 см. Удобнее и безопаснее работать будет с пенопластом.
  4. Металлические уголки.
  5. Любой листовой металл / лист МДФ / листовой пластик — для корпуса.
  6. Силиконовый герметик, клей.
  7. Пластиковые фланцы, 4 штуки — для крепления подведенных воздуховодов. Диаметр их должен быть таким же, как диаметр вентиляционных каналов, которые будут подводиться.
  8. 1 трубка небольшого диаметра — для отвода конденсата.
  9. Болгарка.
  10. Крепежи.

Пошагово этапы работы рассмотрим ниже.

Сначала создается самодельный теплообменник:

  1. Нарезается около 70 квадратных листов, сторона — 20-30 см. Обязательный нюанс: все пластины должны быть одинакового размера, ровными, без заусенцев и погнутостей. Для этого удобнее всего разрезать листы заготовок на несколько штук, сложить их стопкой и резать так.
  2. Нарезаются прокладки — тонкие полоски длиной в сторону пластины. Их понадобится более 200 штук.
  3. Берется пластина, и на одну ее сторону приклеивается 3 полоски: 2 по двум противоположным краям и 1 по центру (параллельно остальным).
  4. Берется вторая пластина, на любую ее сторону точно так же приклеиваются 3 полоски.
  5. Вторая пластина поворачивается относительно первой так, чтобы прокладки на них располагались перпендикулярно друг другу.
  6. Прокладки второй пластины промазываются клеем и прижимаются к свободной стороне первой пластины.
  7. Берется третья пластина, на любую ее сторону приклеиваются 3 полоски.
  8. Третья пластина поворачивается, как первая (по расположению полосок), и клеится сверху второй.

У нас получились 3 пластины, склеенные друг с другом с одинаковым зазором друг между другом. Поскольку зазор создается за счет тонких полосок — между этими полосками остается свободное пространство — именно через него и будет проходить воздух.

Поскольку отверстия между 1 и 2 пластиной «смотрят» в одну сторону, а зазоры между 2 и 3 — в другую (перпендикулярную первой), воздушные потоки будут проходить по разным воздуховодам, не перемешиваясь.

Дальше по такому же принципу (каждая следующая пластина «поворачивается» на 90° относительно предыдущей) пластины собираются друг на друга в полный блок.

Собранный пластинчатый теплообменник

Чтобы пластины надежнее скрепились между собой, на время высыхания сверху получившегося блока можно уложить какой-нибудь груз. После этого готовая кассета дополнительно скрепляется уголками.

Затем собирается корпус:

  1. Из материала, который вы выбрали для корпуса, д елается квадратный ящик. Высота и длина корпуса должна равняться диагонали блока, ширина корпуса — равняться высоте блока.
  2. Я щик изнутри утепляется.
  3. Все стыки и зазоры промазываются герметиком — чтобы создать полную герметичность конструкции.
  4. На 2 стенках друг напротив друга вырезаются по 2 отверстия (для подвода воздуховодов).
  5. К репятся пластиковые фланцы — для подводящих воздуховодов.

Почти собранный самодельный рекуператор

Далее — кассету помещают внутрь коробки:

  1. В нижней части коробки, по центру, вырезают отверстие небольшого диаметра — для отвода конденсата.
  2. Внутрь корпуса укладывается блок пластин. Ставить его надо вертикально — чтобы конденсат собирался внизу, и мог удаляться через отвод.
  3. Отмечается место расположения блока, после чего блок достается.
  4. По отметкам крепятся уголки — они будут играть роль направляющих, чтобы плотно фиксировать кассету внутри корпуса и по необходимости — доставать ее.
  5. Проверяется герметичность между кассетой и стенками корпуса. Если где-то есть зазор — в этих местах нужно добавить утеплителя.

Самодельный рекуператор готов — теперь устройство можно подключать к системе вентиляции.

Загородное современное жилье обустраивается всеми благами цивилизации, и большую роль в этом играет вентиляционная система. Именно она несет ответственность за оптимальный и полезный для здоровья микроклимат в помещении. Сэкономить на энергоносителях и обеспечить благоприятную атмосферу поможет созданный своими руками рекуператор.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

  • простая конструкция без использования движущихся деталей;
  • простой монтаж и быстрое обслуживание в ходе эксплуатации;
  • КПД рекуператора до 65–70% в зависимости от условий;
  • небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

  • алюминиевые или стальные полые трубки диаметром 3–5 мм;
  • пластиковый канал для вентиляции;
  • пластиковый соединитель для воздуховода;
  • оцинкованный металл или пластик размером 50×50 см;
  • силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

  1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
  2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
  3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
  4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Видео: трубчатый рекуператор своими руками

Расчёт рекуператора

Произвести расчет эффективности рекуператора можно самостоятельно. Коэффициент полезного действия определяется по формуле:

n=0.335*L*(t1-t2)

Переменными выступают:

  • L — расход воздуха;
  • t — температура приточного воздуха;
  • t — температура вытяжного воздуха;
  • 0.335 — региональный коэффициент.

Лучшие модели обладают показателем КПД до 80%. Это значит, что при температуре в доме =22ºС, на улице — 16ºС ниже ноля, то приточный воздух будет прогрет до +12ºС.

Принцип работы рекуператора в квартире

Для того чтобы определить эффективность устройства, используют формулу:

E=Q*n

Переменными выступают:

  • Q — затраты электроэнергии в процессе рекуперации;
  • n — коэффициент полезного действия, вычисленный ранее.

Потребляемая мощность оборудования обязательно должна быть указана в инструкции. Однако для точно определения показателя можно провести замеры самостоятельно.

Принцип действия и особенности агрегата

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Цены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей

Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
КонструкцияКПДОсобенности
Теплообменник пластинчатого вида с перекрестным токомОт 60 до 80%Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным токомОт 70 до 80%Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластикахОт 80 до (!) 90%Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типаОт 85 до 95%Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменникОт 75 до 85%Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Делаем заготовки для рекуператора

Как уже говорилось выше, главная и основная его часть – теплообменник. Приборы промышленного изготовления бывают с роторными или пластинчатыми теплообменниками. Пластинчатый – более простой для кустарного воплощения.

Теплообменник представляет собой систему каналов, соприкасающихся между собой. Для эффективной рекуперации площадь теплообменника должна быть не менее 3,3 м². Это можно рассчитать при помощи формулы, описывающей процесс теплопередачи. Листы оцинковки режем на прямоугольники, чтобы сделать только необходимые резы и иметь минимум обрезков, после расчётов получается, что оптимальный размер пластин 284х199 мм. Чтобы получить требуемую площадь, нужно вырезать шестьдесят пластин. Резать лучше не ножницами по металлу, потому что они загибают край, а отрезной машинкой с помощью тонкого диска по металлу.

На пластинах нужно по разметке просверлить отверстия по четырём углам, диаметром 6 мм. А затем, с помощью самоклеющегосяуплотнителя для окон создаём перемычки каналов теплообменника. На одну пластину наклеиваем уплотнитель по двум противоположным сторонам, а на второй – по двум другим сторонам (не забываем, что заготовленные пластины имеют форму прямоугольника). Одновременно проводим сборку пластин. Резьбовую штангу режем на четыре куска, накручиваем гайки и укладываем первую пластину.

Поверх уплотнителя из поролона наносим силикон, надеваем на шпильки в качестве шайб гайки М6. Произведя расчёты, получаем, что расстояние между пластинами должно быть 4 мм, тогда общая площадь сечения каналов будет равна сечению труб воздуховода и диаметру вентиляторов. Так что гайки М6 очень подходят: их высота – 4 мм.

Сборка пластин теплообменника

Укладываем следующую пластину, таким образом, чтобы полосы уплотнителя были перпендикулярно. Так продолжаем до конца, чередуя пластины, таким образом получаются воздушные каналы, перпендикулярные друг другу: в одну сторону для притока, в другую сторону – для вытяжки. В результате получаем такую пачку пластин с каналами между ними.

Из той же оцинкованной стали делаем корпус устройства. Теплообменник размещаем таким образом, как показано на схеме.

Расположение патрубков не принципиально – в зависимости от того, как подходят трубы. Единственное, что нужно учесть: зимой на входе уличного холодного воздуха будет образовываться конденсат. Поэтому нужно сделать поддон и сток жидкости.

В готовом виде рекуператор выглядит так:

Осталось смонтировать его в систему приточно-вытяжной вентиляции, подключив через клемники вентиляторы и регулятор скорости вентиляторов.

Затратив всего около шести тысяч рублей и пару дней работы, мы получаем экономию почти сорок тысяч рублей, что, согласитесь, очень значительно.

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Расчет рекуператора

Какая мощность рекуператора необходима для помещения? Формула расчета выглядит следующим образом:

Q = 0,335 x L x (tcon – tnach).

  • Q – производительность (кубических метров в секунду).
  • L – количество приточного воздуха, которое должно быть доступно для одного человека (60 м3 в час для постоянного жителя и 20 м3 для временного гостя).

В скобках указана разница между достигаемой температурой и температурой, поступающей с улицы.

Например, для нагрева воздуха на 20°C в помещении требуется 120 м3 воздуха в час.

Q = 0,335 x 120 x 20 = 800 Вт.

Как узнать КПД готового рекуператора

Для этого проведите измерения температуры воздуха в трех точках входа:

  • Поступление воздуха с улицы до выздоровления (тулич.).
  • Воздух, поступающий в дом, после выздоровления.
  • Исходящий поток из дома до рекуперации (tdome).

Эффективность = (Trem. – Tl.) : (tdom. – Tl.).

Полученный результат умножается на 100%.

Пример:

Снаружи +3°C, внутри +22°C, поток регенерации +14°C.

ЭФФЕКТИВНОСТЬ = (14 – 3) : (22 – 3)

ЭФФЕКТИВНОСТЬ = 11 : 19 = 0,57

0,57 х 100% = 57 %

Таким образом, эффективность данного устройства в этих условиях составляет 57%.

Одно и то же устройство в разных условиях будет иметь разную эффективность.

Как работает механизм теплообмена

Рассмотрим детальнее, как работает рекуперативный теплообменник и за счёт чего достигается экономный расход тепла. Для понимания всех процессов, проходящих в небольшом корпусе, следует остановиться на принципе функционирования установки.

  1. Внутри устройства находится теплообменник, сохраняющий тепло комнатного воздуха, и передающий его приточному кислороду. Наиболее выгоден рекуператор воздуха для дома или загородного коттеджа, где приходится оплачивать каждый киловатт потраченного электричества.
  2. Потоки не смешиваются между собой, что позволяет сохранять чистоту подводного кислорода.

В контексте экономии вентиляция с рекуперацией тепла для квартиры уже теряет свою актуальность. На первый план выходит способность системы устранять аллергены и опасные примеси, которыми так богата городская среда.

Воздухообмен осуществляется в небольшом двухкамерном приборе. Каждый из потоков движется по «своей» камере, что исключает вероятность перемешивания. Приточная вентиляция, дополненная устройством рекуператора, сохраняет до 70% тепла. Эффективность функционирования агрегата зависит от качества работы вентиляционной системы.

Система рекуперации тепла в виде интегрированной установки для вентиляции стоит дороже обычных решений. Средняя окупаемость расходов составляет 2-3 года. Если же прибавить к этому пользу для здоровья жильцов, которые не так часто болеют на ОРЗ и реже пользуются препаратами против аллергии, то выгода от установки становится очевидной.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

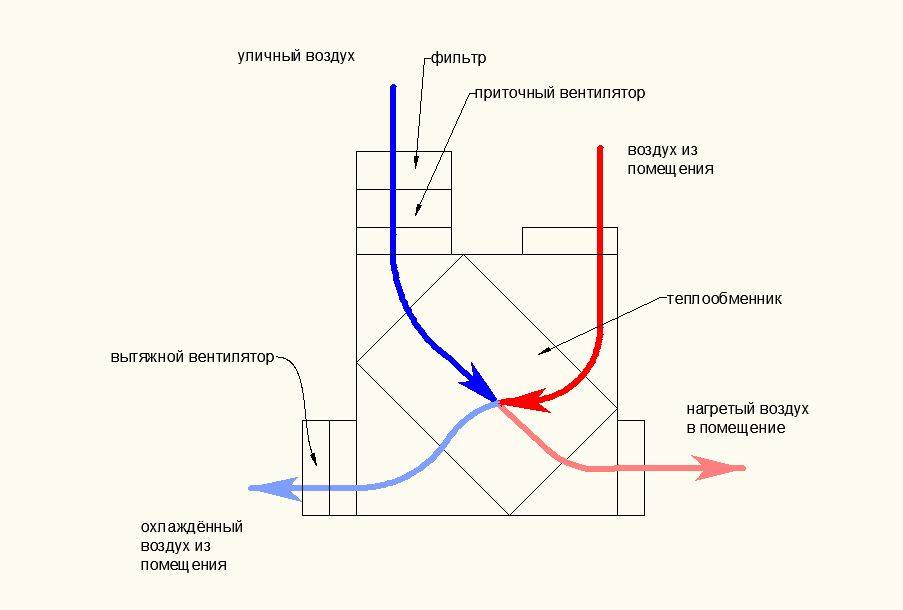

Схема работы воздухообменника летом

ИзображениеМодельРабочая темпе ратура, град.Произво дитель ность м.кв.Диаметр Канала, ммУровень Шума, ДБСредняя цена, руб
УВРК 50 МК-40 — +5013 — 801504219900
Dantex DV-200HRE-20 + 4020014632 — 3924444
RCS 350— 28 — +503301442636058
Elicent REC Smart 100/600— 30 + 4527 — 5310028 — 3536875
Vents ВУТ 300 В мини— 25 + 5030012528 — 4742739
Mitsubishi Electric LGH-35RX5-E— 10+463501503195670
Electrolux STAR EPVS-1100— 15 +4011002504192330

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

  • по типу конструкции;
  • по принципу действия;
  • по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

  • сложная конструкция;
  • много подвижных элементов;
  • высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
