Ремонт циркуляционного насоса своими руками

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

  • температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
  • плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
  • статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Специалисты отвечают на описанные утверждения следующим образом:

  1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
  2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
  3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

  1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
  2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
  3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
  4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

https://youtube.com/watch?v=Rxtsbzq4y_Y

Процесс разборки

Зная, из чего состоит конструкция циркуляционного насоса, вы сможете разобрать ее без особых проблем. При этом необходим самый минимальный набор инструментов: крестовая отвертка и шестигранник. Также вам может пригодиться «жидкий ключ» — состав, разрушающий накипь, которая склеивает элементы конструкции при длительной непрерывной работе устройства.

После того как вы запаслись всем необходимым, сделайте первый важный шаг — отключите прибор от электропитания. Всегда помните о том, что производить какие-либо работы с электрооборудованием, находящимся под напряжением, строжайше запрещено. Это несет прямую угрозу вашей жизни, поэтому не забывайте своевременно вытащить вилку из розетки.

Второе, что необходимо сделать — это отсоединить устройство от того места, где оно установлено. Сначала перекройте ток теплоносителя с помощью запорных вентилей. Обычно они располагаются перед насосом и после него. Также перекройте краны, отвечающие за ток теплоносителя через байпас, если в вашей системе предусмотрен такой обходной путь.

Теперь раскрутите фитинги, с помощью которых циркуляционный насос подключен к системе, и снимите устройство. Приступаем к разборке.

  1. Осмотрите болты, которые удерживают на месте крышку цилиндрического корпуса. Если вы видите на них накипь, обработайте соответствующие места «жидким ключом» и подождите результата в течение времени, указанного на упаковке средства. Затем открутите болты. Не стоит игнорировать применение «жидкого ключа» и пытаться решить вопрос исключительно с помощью физической силы. Так вы можете сильно повредить элементы конструкции, исключив возможность их последующего восстановления.
  2. Снимите крышку и загляните внутрь устройства. Там расположен ротор, зафиксированный с помощью болтов или специальных крепежей. Все фиксаторы также выкрутите, при необходимости используя «жидкий ключ», а затем вытащите ротор.
  3. Далее произведите визуальный осмотр самого ротора и тех элементов, что скрывались под ним в корпусе. Если их поверхности не обладают видимыми дефектами — трещинами, сколами и т. д., ниже выясним подробнее, что могло послужить причиной поломки. Если же вы все же обнаружили какую-то явную неполадку, то сломанную деталь необходимо заменить на новую.

Правила эксплуатации центробежных насосов

Благодаря надежности центробежных устройств потребность в ремонте и техническом обслуживании возникает редко. Поломки возникают из-за не соблюдений правил обслуживания. К таким правилам относятся:

  • аппарат эксплуатируется только с жидкостью. Сухой ход изнашивает уплотнение вала;
  • отсутствие простоев механизма. При отсутствии потребности в работе аппарата, его необходимо запустить один раз в месяц. При длительном простое вал окисляется;
  • агрегат используется при плюсовой температуре. Работа при морозе приводит к замораживанию жидкости и поломке агрегата;
  • эксплуатация в паспортном режиме. Работа происходит при средней подаче не превышая максимального показателя КПД;
  • своевременное обслуживание сальников. При отсутствии смазки вал аппарата выходит из строя.

Неисправности центробежных насосов и их устранение

По признакам неисправности определяют причину поломки.

Устройство центробежного насоса

Признаки неисправности и их устранение:

  1. После пуска аппарат не подает воду. Причинами поломки в таком случае могут быть: неправильный пуск аппарата (для устранения необходимо после удаления воздуха перезапустить устройство); маленькая частота вращения колеса (для устранения поломки увеличивают частоту); на корпусе аппарата не закрыт сборник воздуха (стоит закрыть сборник воздуха); засорение клапана приема (для устранения очищается клапан); ослабление сальника(для устранения подтягивают сальник).
  2. Подключенный аппарат работает, вал при этом не вращается. Причинами поломки являются: блокировка аппарата из-за длительного простоя (для ремонта вал прокручивают с помощью отвертки или вручную в зависимости от мощности);попадание инородного тела в проточную часть центробежного насоса (после снятия улитки удаляется посторонний предмет и устанавливается фильтр); проблематичное питание от электричества (проверяется правильность соединения и совпадение потребляемой и паспортной мощности).
  3. Аппарат не включается. Причиной данной поломки может быть расплавление предохранителя или сгорание обмотки (для ремонта необходима замена устройств).
  4. Шум при работе устройства. Причин этому типу поломок может быть несколько: аппарат наполнен воздухом(спустить воздух и установить отводчик); уровень жидкости ниже уровня всасывания(опустить аппарат).
  5. Работающее устройство сопровождается вибрацией. Причина-плохое крепление аппарата(прикрепить устройство), износился подшипник центробежного насоса(подшипник стоит заменить).
  6. Нагреваются подшипники. Причина-плохо происходит центрирование вала и устройства(сделать центровку).
  7. Повышенное давление на выходе аппарата. Причина поломки-высокая частота вращения(уменьшить частоту вращения или подрезать и сместить колесо рабочее).
  8. Высокая мощность потребления. Вызвано из-за высокой густоты жидкости(меняется двигатель на более мощный); большое сопротивление системы(для ремонта необходимо закрыть задвижки на напорном шланге).
  9. Отсутствие подачи аппарата. Возникает из-за попадания через сальник воздуха в систему(необходимо подтянуть сальники, отключить устройство и повысить до нормы уровень жидкости в аппарате); загрязнение клапана приемки или всасывающей трубки(для устранения нужно разбирать агрегат для очистки клапана).
  10. Высокий уровень шума при запуске центробежного насоса. Причина-отсутствие смазки (смазать аппарат); не качественный крепеж (плотно прикрепить к фундаменту); попадание воздуха в аппарат (выключается устройство и заливают его снова жидкостью); слабый напор (настроить процесс работы устройства).
  11. После начала работы включается двигательная защита. Причина в электричестве (устраняется проблема сопротивления в фазе заземления).

Причины и устранение неполадок

  • насос включается, но ротор не работает. Если главный элемент циркуляционного оборудования отказывается вращаться, то самой очевидной причиной являются неполадки с поставкой электропитания. Например, если в сети часто происходят скачки напряжения, то предохранитель в насосе начинает плавиться, тем самым размыкая электрическую цепь. Решение проблемы в данном случае состоит из двух действий. Во-первых, наладьте работу сети. Во-вторых, замените предохранитель на новый. Если же с ним изначально все в порядке, то тщательно осмотрите остальные элементы, отвечающие за получение электропитания устройством. При обнаружении повреждений провода или выключателя их также следует заменить. Использовать в сломанном виде их категорически нельзя, так как это может привести и к полной поломке оборудования, и к получению вреда для здоровья хозяев. Еще один момент, который следует проверить — это то, в каком состоянии находится обмотка электромотора. Здесь важен показатель сопротивления, который измеряется с помощью мультиметра. У некоторых моделей ротора он должен составлять от 10 до 15 Ом, у других — от 35 до 40 Ом. Это зависит от конкретного оборудования. Сопротивление, присущее нормально работающей обмотке обычно указано в технической документации, прилагаемой к устройству. Если же мультиметр при проверке выдает бесконечность или что-то около нуля, то это значит, что обмотка вышла из строя, и этот элемент придется менять;
  • насос перегревается. В норме температуры этого устройства и трубы должны совпадать. Если вы обнаружили, что насос значительно горячее необходимого, то тому может быть несколько причин. Первая из них — неправильно выполненный монтаж. В этом случае вы будете наблюдать перегрев сразу же, как только установили новый насос. Исправить это можно единственным образом — заново все разобрать и собрать так, как надо. Второй причиной может быть засорение устройства. Чаще всего это свойственно отопительным системам, в обустройстве которых используются элементы, подверженные коррозийным процессам — например, трубы из стали низкого качества. Частицы ржавчины, образующейся на внутренних стенках, иногда отваливаются, и теплоноситель несет их туда, куда идет сам — в том числе, и в циркуляционный насос. Если последний забивается, то ему приходится применять больше усилий, чтобы обеспечить нормальный ток жидкости, отсюда и возникает перегрев. Проблема решается прочисткой фильтра, установленного внутри устройства, а также всех элементов оборудования, куда забилась грязь. Третья возможная причина перегрева — недостаточное количество или полное отсутствие смазки на подшипниках. Это приводит к ухудшению их работы и к истиранию элементов. Решение проблемы очевидно — нужно смазать детали заново. И четвертая причина перегрева, о которой стоит упомянуть — это слишком малое напряжение в электросети. Для того чтобы насос нормально работал, ему необходимо 220 В. Если вы обнаружили, что в вашей сети напряжение меньше, то с циркуляционным оборудованием разбираться бесполезно — корректируйте поставку электропитания;
  • теплоноситель циркулирует с недостаточным напором. Это тоже говорит о каких-то неполадках в работе оборудования. Как и в случае с перегревом, важную роль здесь может играть засорение элементов конструкции. Метод исправления все тот же — прочистка. Также, если в вашей сети напряжение не 220 В, а 380 В, обязательно проверьте правильность подключения насоса. Часто бывает так, что электропровод подсоединен не к той фазе, отсюда и проблемы с мощностью оборудования.

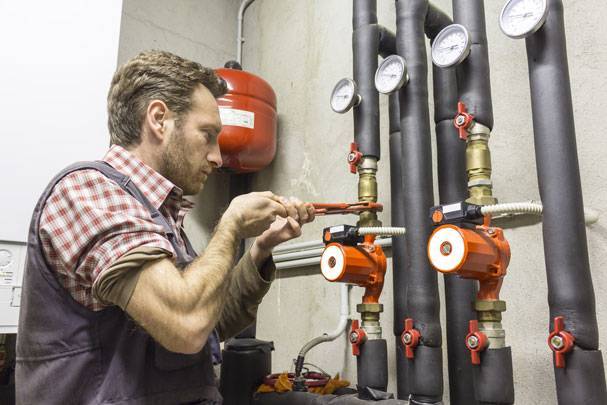

осмотр циркуляционного насоса

Кстати, вы можете значительно облегчить себе жизнь, если изначально приобретете оборудование с датчиками перегрева и сухого хода. Они будут отслеживать состояние дел и при возникновении проблем сразу же отключать насос, сигнализируя вам тем самым о неполадках. Такой подход поможет избежать серьезных ремонтных работ, ведь чем раньше обнаружена неисправность, тем меньше ущерба будет нанесено оборудованию.

Уверены, что теперь вы легко справитесь и с разборкой, и с ремонтом циркуляционного насоса. Для закрепления информации посмотрите еще и видео, ссылка на которое расположена ниже. Успехов!

Основные неисправности циркуляционного насоса отопления

Составные части циркуляционного насоса

Многие типовые неисправности отопительного оборудования можно наладить собственными силами. Достаточно иметь представление о конструкции насоса, набор инструментов и минимальные знания в области ремонта

Также важно знать, как разобрать циркуляционный насос отопления. Прежде, чем восстанавливать повреждения, проверьте электропитание

Напряжение должно соответствовать заявленному в техническом паспорте.

Ниже приведены распространенные неисправности насоса отопления, их причины и методы решения проблем.

Проблема №1. Шумит насос отопления

Причины:Методы устранения:
1.      Насос долго простаивал и вал двигателя окислился●       разборка насоса отопления начинается с отключения подачи электроэнергии;●       освободить насос и прилегающие трубопроводы от остатков теплоносителя;●       снять фиксирующие корпус насоса винты и двигатель;●       разбираем электродвигатель и ротор;

●       необходимо, упираясь в рабочую насечку, провернуть рукой ротор.

2.      Посторонний предмет блокирует колесо●       отключить отопительный прибор;●       из насоса и прилегающих трубопроводов удалить теплоноситель;●       снять фиксирующие корпус винты и двигатель;●       достать инородное тело;

●       вставляем сетчатый фильтр, чтобы защитить входной патрубок от грязи и накипи.

 Проблема №2. Оборудование не вращается и не издает характерных звуков

Тестером проверьте электропитание и напряжение на клеммах, а также правильно подсоедините устройство к питанию. Многие модели имеют плавкий предохранитель, который быстро перегорает от скачков напряжения. Решение вопроса – замена предохранителя.

Проблема №3. При включении циркуляционный насос шумит

Когда в трубопроводе скапливается воздух появляется нехарактерный шум. Решение проблемы – выпустить воздух из труб. Если в верхней части трубопровода установить автоматический узел, воздух будет выпускаться автоматически.

Проблема №4. Отопительное оборудование не включается

Проблема в электропитании. Проверяйте фазы и предохранители. Если осмотр не исправил ситуацию, вероятнее всего сгорела обмотка привода. В этом случае самостоятельный ремонт невозможен.

Проблема №5. Насос включается, но отключается через пару минут работы

Если провода подсоединены неправильно, тогда необходимо осуществить ремонт циркуляционного насоса своими руками. Загляните в клеммную коробку и проверьте соединение проводов по фазам. Также, если контакт вашего предохранителя слабый, его необходимо снять и прочистить все зашлакованные элементы.

Проблема №6. Сильная вибрация насоса

Наиболее распространенная причина ремонта насоса отопления своими руками – амортизация подшипника. Замена детали устраняет неисправность.

Проблема №7. Недостаточный напор насоса

Причина:Методы устранения:
Колесо и лопасти вращаются в неправильном направлениипроверить правильность подключения фазы
Вязкость воды из-за засорения фильтрапромыть фильтр, удалить грязь и накипь

Насосы для отопительных систем

Сначала ответим на вопрос: «Что такое циркуляционный насос?».
Его основная задача – это обеспечение циркуляции, либо рециркуляции воды по отопительной системе. В первом случае она движется по замкнутому контуру, а во втором – в разные точки подачи, и с частичными потерями.
Несмотря на то, что циркуляционные насосы перемещают довольно большие объёмы жидкости, они при этом не создают большого давления. Да от них этого и не требуется.
По классификации они относятся к категории лопастных насосов, самыми популярными из которых являются: центробежные, диагональные и осевые.
Они имеют общий принцип работы, основанный на взаимодействии перекачиваемой жидкости с лопастями рабочего органа. Но сам механизм этого воздействия различен, а потому отличаются и их конструкции, и эксплуатационные качества.

Центробежные

В этих насосах, рабочее колесо насажено на вал, и свободно вращается внутри камеры. Состоит оно из двух параллельно располагающихся дисков, а плавно изогнутые лопасти соединяют их воедино. При запуске двигателя, диски начинают вращаться в одну сторону, а лопасти в другую.

Бытовой насос циркуляционный, центробежного типа

Вода, попадающая от всасывающего патрубка в межлопастные каналы, с силой выбрасывается за пределы колеса, создавая определённое давление. Отвод жидкости осуществляется по спиральной камере, и через диффузор и патрубок подаётся в трубопровод. Чем больше диаметр и скорость вращения колеса, тем выше создаётся напор.Центробежные насосы могут иметь не один рабочий орган, а несколько, что, соответственно, увеличивает показатели механизма. Но так как в отопительных системах напор не столь важен, для них достаточно одноступенчатого насоса.

Осевые

Здесь совсем другая конструкция рабочего органа. Колесо состоит из втулки, и закреплённых на ней лопастей с закруглённой кромкой.
Корпус осевого насоса представляет собой трубчатую камеру, заполненную водой, внутри которой и вращается колесо. Жидкость, в этом случае, движется вдоль оси втулки, отчего эта конструкция и получила своё название.

Осевой циркуляционный насос промышленный

Так как при перемещении по камере поток жидкости закручивается, перед выходом к коленчатому отводу он попадает в направляющий аппарат. Его функция – погасить завихрение, и направить струю в напорный трубопровод.
Существует два вида осевых насосов: лопасти на втулке могут быть поворотными, либо жёстко закреплены, что позволяет менять их технические характеристики. По сравнению с насосами центробежной конструкции, осевые агрегаты имеют более высокий КПД. По данному принципу создаётся, в основном, промышленное оборудование, и один из таких вариантов вы видите на фото сверху.

Диагональные

Отличительной особенностью данных насосов является тот факт, что поток жидкости движется по камере не радиально, и не вдоль вала, а отклоняясь от оси насоса под определённым углом. Эта особенность позволяет использовать одновременно и центробежные силы, и подъёмные, поэтому можно смело утверждать, что диагональный насос сочетает в себе характеристики двух предыдущих вариантов.
Отвод потока жидкости в диагональном насосе, может производиться: как по спиральной, так и по трубчатой камере – это зависит от модификации.
По эксплуатационным характеристикам, он занимает промежуточное положение между центробежной и осевой конструкцией. Поэтому, диагональными могут быть как бытовые насосы, так и агрегаты для производственных циркуляционных систем.
