Как выбрать конвектор
Выбирать подходящую модель следует внимательно, с учетом ряда объективных параметров. Главной характеристикой является мощность. От мощности зависит уровень обогрева помещения и расход газа во время работы устройства.
Эту характеристику выбирают в соответствии с объемом обогреваемого пространства. Оптимальной считается мощность, равная 1 кВт на тридцать кубических метров пространства.
При выборе также учитывают следующие параметры:
- способ подачи топлива в устройство – из баллона или из магистрали;
- КПД, который может составлять от восьмидесяти до девяноста семи процентов;
- срок службы агрегата;
- стоимость;
- эффективность отопления.
Подбирая подходящий вариант, учтите, что для работы приборов с электроподжигом необходимо подключение к электросети. Если это сделать невозможно, вам стоит остановить выбор на устройстве, снабженном механическим поджигом или пьезоподжигом.
Некоторые конвекторные аппараты снабжены дополнительными функциями. Например, в приборе может быть установлен вентилятор, обдувающий его теплообменник. При работе такого вентилятора конвекция ускоряется в несколько раз, а время прогрева комнаты уменьшается.
Также агрегат может быть укомплектован таймером, включающим или выключающим его в определенное время. Приобретя эту модель, вы получите возможность настроить ее таким образом, чтобы она включалась за некоторое время до вашего прихода домой и благодаря этому попадать уже в теплый дом, прогретый до комфортной температуры.
Изготовление и установка конвектора своими руками
Сборка экономайзера осуществляется в несколько этапов:
Чертеж и схемы
Перед началом работ следует произвести все необходимые замеры для расчета требуемых габаритов изделия. Необходимые для работы детали необходимо нанести на соответствующие чертежи и схемы с целью упрощения и повышения точности предстоящих работ.
При этом следует учитывать что:
- Внутренняя труба должна быть толщиной не менее 1 мм и внешним диаметром, совпадающим с диаметром стационарного дымохода. Можно сварить ее из прямоугольного металлического листа.
- Приготовленная заготовка будет обрезаться в соответствии с длиной имеющейся печной трубы.
- Если предполагается делать один патрубок, его диаметр должен обеспечивать расстояние между его внутренней частью и внешней частью газоотводного канала в несколько сантиметров.
- Длина внешних модулей должна быть немного короче внутренней газоотводной трубы. Оптимальная толщина используемой для данных элементов стали — 0,5 мм.
- Если в качестве внешнего модуля выбраны несколько трубок малого диаметра, необходимо рассчитать их количество для полного покрытия внутреннего газоотводного канала в процессе приваривания (трубки крепятся к телу внутреннего патрубка по кругу, словно лепестки цветка).
- Если в роли внешнего патрубка будет выступать одна труба большого диаметра, необходимо вырезать из дополнительного листа стали 2 заготовки для усеченных конусов, равномерно прорезать в них конвекторные отверстия. Эти детали станут верхней и нижней частями теплообменника.
Расчет размеров
Расчет размеров всех вышеперечисленных элементов необходимо осуществлять с учетом конструктивных особенностей конкретной отопительной системы, а также размеров отапливаемого помещения или помещений. Для упрощения работы можно воспользоваться специальной таблицей:
| Конвектор | |||
| d | H | h | n |
| 110 | 570 | 500 | 5 |
| 115 | 570 | 500 | 5 |
| 120 | 570 | 500 | 5 |
| 130 | 570 | 500 | 6 |
| 150 | 570 | 500 | 6 |
| 200 | 570 | 500 | 8 |
Где d — диаметр газоотводной трубы, H — высота газоотводной трубы, h — высота теплообменника.
Технология установки

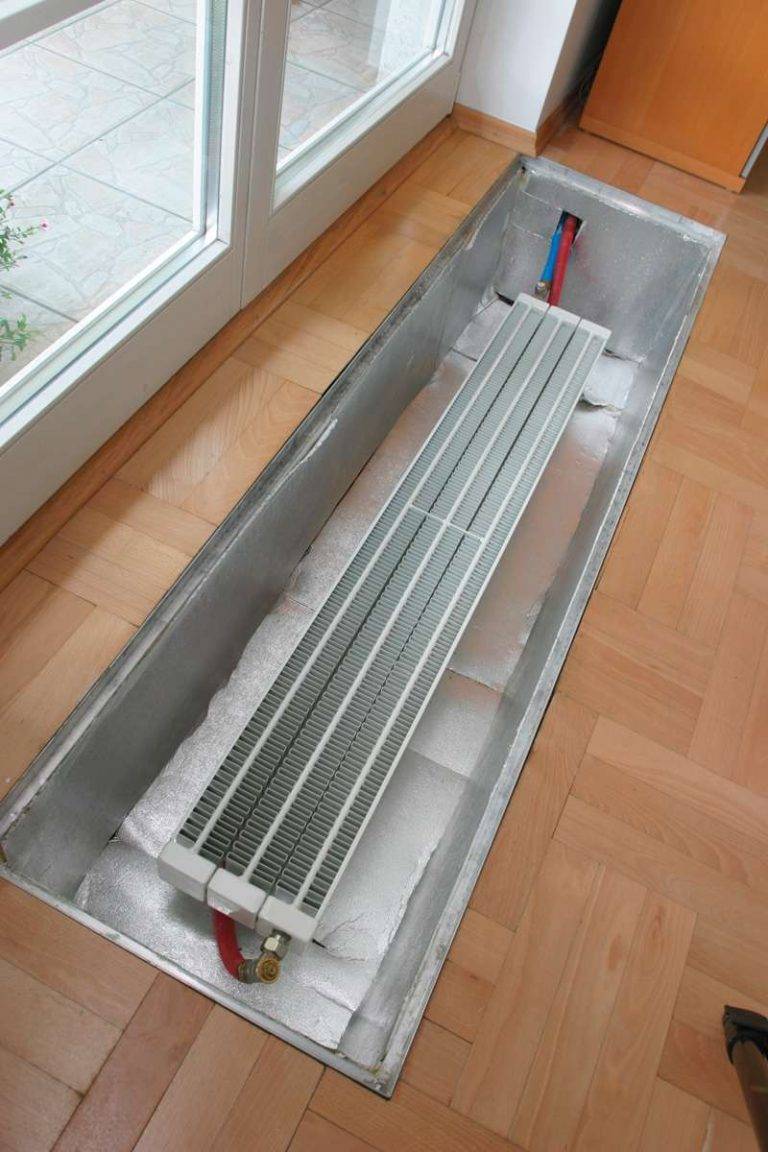

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:
- Подготовку в полу ниши для короба.
- Монтаж короба.
- Подключение теплообменника.
Схема установки
Установка короба
Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:
- Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
- Отступ от стен (слева или справа от обогревателя) – 15–30 см.
Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.
Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.
Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.
Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.
Подсоединение к контуру отопления
Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:
Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.
Гибкое подсоединение
Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.
Жесткое подсоединение
Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.
Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.
После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.
Видео, как устанавливается конвектор:
В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.
Преимущества и недостатки
Конвекторный дымоход обладает рядом значимых эксплуатационных преимуществ:
- Доступная цена.
- Легкая сборка и монтаж.
- Низкая пожароопасность.
- Защита от ИК излучения и угарного газа.
- Высокий КПД отопительной системы за счет снижения объемов топлива и организации удержания попадающего в трубу тепла внутри помещения.
- Регулирование степени прогрева путем перекрывания конвекционных отверстий (возможно при выборе соответствующих моделей экономайзера).
- Долговечность изделия при условии правильного выбора его конструкции и высокого качества использованных в производстве материалов.
Среди недостатков использования экономайзера при организации отопительных систем следует отметить:
- Необходимость постоянно оберегать патрубки изделия от соприкосновения с легковоспламеняющимися предметами.
- Усложнение процесса чистки систем газоотведения во всей конструкции дымохода.
- Увеличение занимаемого отопительной системой пространства.
- Необходимость обеспечить дополнительную циркуляцию воздушных масс в смежных отапливаемых помещениях.
- Отделка прилегающих к конвекторной системе стен должна осуществляться заранее с учетом максимально рекомендованного с точки зрения пожаробезопасности расстояния от экономайзера до перекрытий. В противном случае ремонт может потребовать полного демонтажа и переустановки конвектора.
Очевидно, что в случае необходимости регулярно отапливать одно или несколько помещений печью с низким КПД преимущества экономайзера сполна покроют возникающие при его установке и эксплуатации неудобства. Невысокая же стоимость устройств данного типа позволит использовать их даже в отопительных проектах с низким бюджетом.
Преимущества и недостатки внутрипольных конвекторов
Сейчас модно ставить панорамные окна. Больше всего тепла из помещения уходит через стекла, таким же образом в комнату попадает холод. Именно поэтому батареи в основном устанавливаются под окном – чтобы создать тепловую завесу. Для панорамных окон подходят только внутрипольные конвекторы. Размеры нужно подбирать так, чтобы теплообменник перекрывал весь проем.
К недостаткам можно отнести конвекционный метод обогрева, неотъемлемой частью которого является циркуляция воздуха. При этом разносится вся пыль, собравшаяся в корыте батареи. На самом деле – это очень вредно. Постоянное пребывание в запыленном помещении может стать причиной появления респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник и чем чаще, тем лучше. Для этого достаточно поднять защитную сетку и удалить весь мусор пылесосом.
Коды ошибок и их устранение
В качестве примера можете познакомиться с инструкцией к модели Ballu MFS2-24 (AR MFS2-24 AR). Она подходит и к другим кондиционерам подобного типа.
Наряду с перечислением неисправностей и рекомендациям по их устранению дана таблица с кодами и разъяснениями. Их не так много – предлагаем ознакомиться с ними далее:
Судя по указанным способам устранения, далеко не со всеми неисправностями можно справиться своими силами – зачастую приходится обращаться в сервисный центр
Некоторые умельцы пытаются самостоятельно решить проблему, но, чтобы получить положительный результат, нужно обладать техническим образованием и соответствующими умениями.
Кроме того, самостоятельным ремонтом лучше заниматься уже после того, как закончится гарантийный срок.

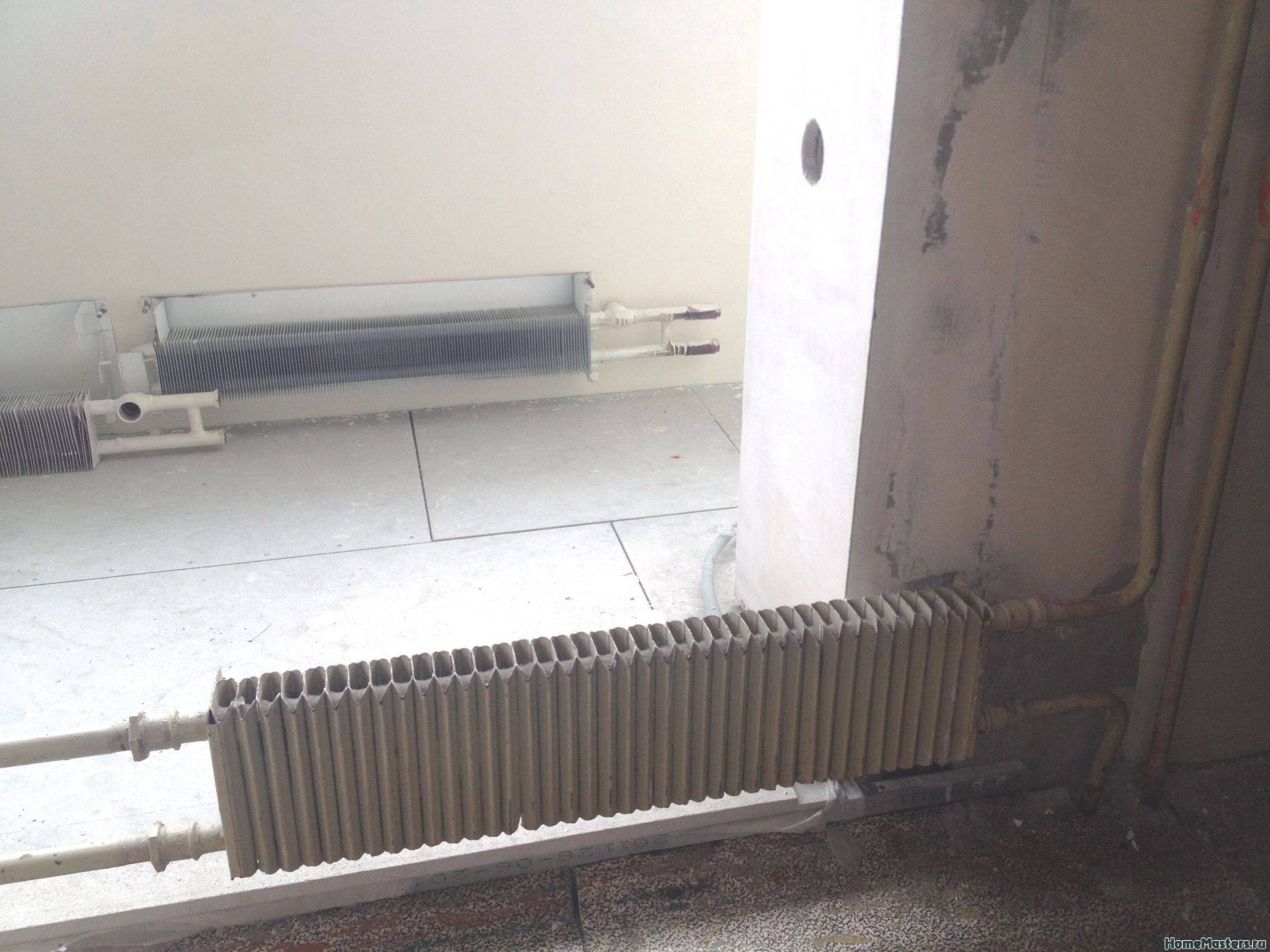

Монтаж и обвязка батарей в полу
Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием
Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить
Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:
- наклеить по периметру корпуса демпферную ленту;
- не вынимать решетку до полного застывания раствора.
Решетка конвектора должна быть вровень полу.
Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора
Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем
В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.
Здесь мы проводили сравнение труб для отопления частного дома.
Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.
Масляный радиатор
Работы по изготовлению любого электроприбора своими руками начинаются с расчета мощности и дополнительных показателей. Точно высчитать теплопотери будет довольно сложно, поэтому, чтобы определить мощность будущего обогревателя, рекомендуем воспользоваться упрощенной формулой.
Принято считать, что обогрев 10 кв. м помещения с 2,5-метровыми потолками потребует 1 кВт тепла. Безусловно, подобные расчеты дадут неточные показатели, но все же помогут сориентироваться. Приведенная ниже табличка облегчит расчеты мощности радиатора.
Второй не менее важный показатель — это сечение медных проводов, которыми обогреватель будет подключен в сеть. Как известно, через 1 кв. мм сечения такого провода можно пропустить ток силой 17 А. Чтобы рассчитать силу тока, которую потребляет бытовой электроприбор, вам понадобится следующая формула:
I = W / U, где W — мощность (Вт), U — напряжение.
Как применить эти знания на практике? Вам требует обогреть помещение, площадью 22 кв. м. Для этого нужен радиатор мощностью 2,2 кВт. Сила тока 10 А (I = 2200/220 = 10). А это значит, что сечение медного провода не менее 0.59 кв мм (S = 10 / 17).
Ниже приводим таблицу расчета сечения проводов, которая может оказаться полезной при работах с медным кабелем различного напряжения.
Прежде чем приступить к изготовлению масляного радиатора, позаботьтесь о наличии следующих инструментов, деталей, материалов:
- чугунная батарея,
- ТЭН со встроенной защитой от перегрева,
- минеральное (трансформаторное) масло,
- медный двужильный провод,
- вилка,
- пакля,
- стальная втулка,
- стальные уголки с полкой,
- дрель,
- паяльник,
- гаечный ключ,
- отвертка,
- нож,
- плоскогубцы.
Переходим к пошаговой инструкции по сборке масляного радиатора.
Необходимо подготовить рамку из стального уголка. В нее в вертикальном положении будет установлена батарея. Уголки или профильную трубу, из которой вы планируете собрать раму для масляного радиатора, режут на отрезки необходимой длины. Рамку с просверленными дрелью отверстиями собрать довольно просто — ее детали крепятся на болтах. Разборную конструкцию легко демонтировать и сложить в кладовку на хранение до следующего отопительного сезона, это очень удобно. Позаботьтесь о стальной втулке с двойной резьбой, которая необходима для крепления ТЭНа внутри батареи. Наружная резьба должна соответствовать резьбе в отверстии батареи, внутренняя — резьбе на ТЭНе. Опыт показывает, что найти готовую втулку, отвечающую всем параметрам, довольно сложно. Лучше изготовить ее под заказ у токаря. Переходник следует обмотать паклей или использовать фторопластовый уплотнитель — ФУМ-ленту. Захватите переходник гаечным ключом и ввинтите его в нижнее отверстие батареи. Следующий шаг — вставить в переходник ТЭН и завинтить его
Важно обмотать хвостовик ТЭНа уплотнителем для герметичности конструкции. К контактам ТЭНа следует припаять жилы провода, а к другому его концу присоединить электровилку с помощью отвертки. Позаботьтесь о том, чтобы все контакты были заизолированы
Открутите верхнюю заглушку батареи и залейте внутрь масло. Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации. Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым
Позаботьтесь о том, чтобы все контакты были заизолированы. Открутите верхнюю заглушку батареи и залейте внутрь масло
Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации
Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым.
Подводя итог, отметим, что масляный обогреватель удобно использовать и дома, и на даче. Есть у такого обогревателя два основных недостатка: это зависимость от электропитания и довольно высокое потребление электричества.
Предлагаем вам ознакомиться с видео, посвященным теме сборки масляного радиатора своими руками.
Сочетания цветов
Стилисты советуют учесть такие нюансы:
- направление в интерьере;
- сочетание оттенков;
- освещенность.
Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.
Ремонт конвекторов с механическим управлением
Вы уже знаете, что конвекторы отопления подразделяются на приборы с электронным и механическим управлением. Ремонту своими руками поддаются обе модификации. Другое дело, что «механика» ремонтируется гораздо легче, так как лишена тонкой электроники. Из инструментов вам понадобятся отвертки и кусачки, из измерительных приборов – мультиметр или тестер. Также понадобятся начальные знания в области электротехники, ведь вам нужно будет представить в голове схему конвектора.
Если после разборки вы где-то увидите черный нагар, то в первую очередь обратите свое внимание на этот элемент. Ремонт конвекторных обогревателей начинается с разборки корпусов
Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют
Ремонт конвекторных обогревателей начинается с разборки корпусов. Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют.
Прежде чем мы расскажем, как производится ремонт конвекторных обогревателей своими руками, полезно вспомнить устройство конвектора отопления с механическим термостатом:
Устройство конвекторного обогревателя с механическим управлением.
- Выключатель – обеспечивает полный разрыв электрической цепи, отключая агрегат от розетки;
- Предохранители – защищают электросеть от перегрузок, срабатывая при коротком замыкании;
- Механический термостат – контролирует температуру воздуха, включая и выключая нагревательный элемент конвектора отопления;
- Нагревательный элемент – чаще всего представляет собой ТЭН закрытого типа, запаянный в металлическую трубку.
Итого, перед нами почти весь список того, что может здесь сломаться. Ремонт такого конвектора своими руками не отягощен какими-либо сложностями, нужно только разобраться в его устройстве.
Перед тем как начинать какие-то работы, советуем вспомнить про гарантию. Загляните в документы на сломанный аппарат и убедитесь, что гарантийный срок уже прошел. Если гарантия все еще действует, советуем поискать сервисный центр. Например, для того чтобы отыскать сервис по ремонту конвекторов Timberk, достаточно воспользоваться любой поисковой системой.

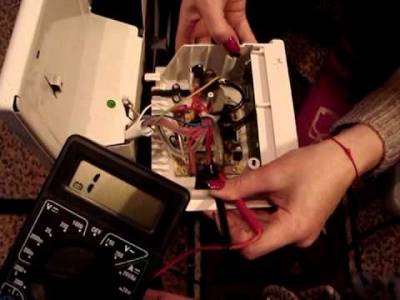

Аккуратно прозвоните все узлы конвектора мультиметром.
Ремонт конвектора отопления своими руками начинается с проверки поступления питающего напряжения из электросети. То есть, нам нужно проверить целостность кабеля и вилки. Берем в руки мультиметр и проверяем наличие электрического тока на конце питающего кабеля. Если тут ничего нет, следует заменить сам кабель или вилку. Не мешало бы проверить и саму розетку – вполне возможно, что сломалась именно она.
Выполняя ремонт конвекторов отопления своими руками, не забудьте проверить выключатель. Конвекторные обогреватели представляют собой довольно мощное оборудование, поэтому контактные группы в тумблерах могут искрить. Со временем это приводит к полному отсутствию контакта. Вышедший из строя тумблер можно заменить или прочистить – разбирайте его аккуратно, так как имеющиеся внутри мелкие детальки с пружинками имеют свойство разлетаться по всему столу.
Если с выключателем все хорошо, продолжаем ремонт конвектора своими руками – проверяем термостат. В холодном состоянии его контакты замкнуты, поэтому они легко «прозваниваются» мультиметром. Если термостат неисправен, следует отыскать такой же узел и заменить его – так будет проще. В некоторых агрегатах термостат объединен с выключателем, поэтому замене подлежит все и сразу.
Если все предварительные цепи целые, у нас остается последний подозреваемый – это ТЭН. Именно он может стать основной причиной выхода конвектора отопления из строя. Ремонт этого узла своими руками невозможен, так как нагревательные элементы не ремонтируются – вам нужно найти аналогичный ТЭН и подвергнуть его замене.
Определить исправность или неисправность ТЭНа поможет его сопротивление:
Проверьте сопротивление ТЭНа конвектора.
- Бесконечное – здесь налицо обрыв;
- Нулевое – произошло короткое замыкание;
- 30-50 Ом – ТЭН вполне «здоров».
Кстати, если конвектор не работает по причине того, что в щитке срабатывают «автоматы», проверьте сопротивление между контактами ТЭНа и его корпусом (а также корпусом всего прибора).
Установка электрических конвекторов
Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:
- В первую очередь, необходимо извлечь его из упаковки.
- С панели конвектора необходимо снять защитную пленку.
- Далее необходимо выбрать место для установки конвектора.
Электрический конвектор
Во время того, как устанавливать конвектор отопления своими руками, необходимо учесть следующие рекомендации:
- Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
- От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
- Расстояние от розеток должно составлять не менее 35 см.
Электрический конвектор необходимо монтировать следующим образом:
- Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
- Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.
Виды и устройство конвектора
Устройство конвектора усиливает естественную конвекцию, в результате которой нагретый нагревательными элементами или теплоносителем воздух поднимается вверх, а холодный – опускается вниз.
Конструкция любого конвекционного обогревателя содержит нагревательный элемент с теплообменником, где и осуществляется нагревание воздуха
Конвекторы имеют разделение по их характеристикам:
- Тип монтажа: напольный, настенный (горизонтальный, вертикальный или потолочный), встраиваемый.
- Принцип нагрева: водяной, газовый, электрический, инфракрасный.
- Принцип циркуляции: естественная, принудительная.
Напольные конвекторы мобильны, но им необходимо постоянное подключение к розетке. Настенный конвектор более распространен, имеет небольшую толщину. Настенные конвекторы имеют разнообразные привлекательные дизайны, мало привлекают внимания и не портят общий интерьер.
Установку такого конвектора необходимо продумать заранее – на стадии строительства, т.к. для такого типа конвектора необходимы ниши, каналы, подающий теплоноситель. Выглядят такие конвекторы как решетка в полу, через которую поднимается теплый воздух.

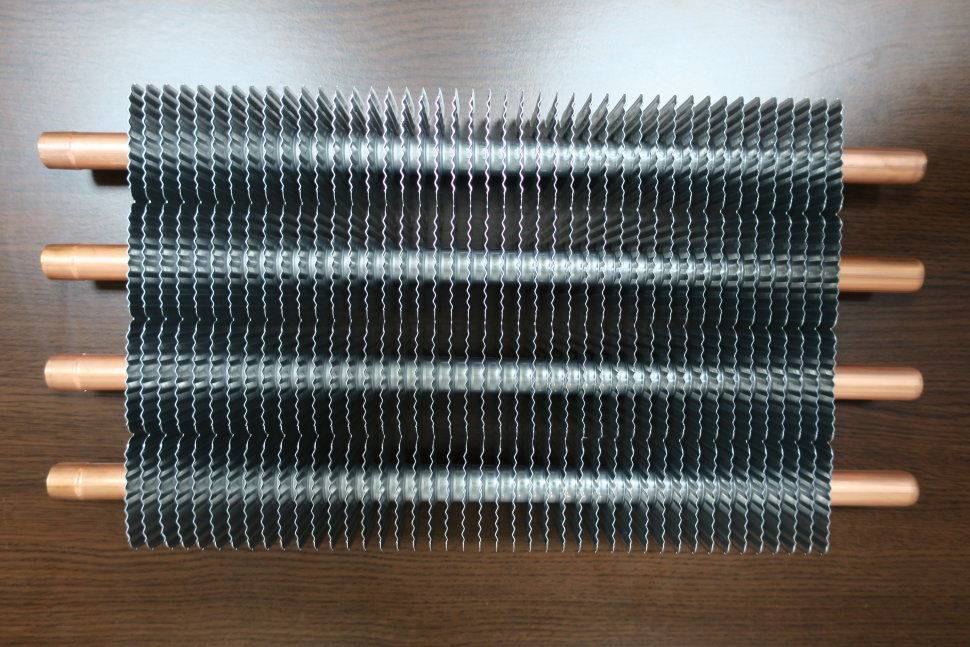

Водяной конвектор, изготовленный из меди и алюминия или других материалов, являются хорошей альтернативой радиаторам. Система газового конвектора является наиболее экономичной благодаря доступной стоимости топлива, но такой конвектор более опасен, поэтому их крайне редко используют в жилом помещении.
Конвекторы с принудительной циркуляцией в своем составе имеют вентилятор, который увеличивает скорость поднятия теплого воздуха и охлаждает нагревательный элемент. С помощью электрического конвектора можно быстро устроить отопление в доме, т.к. для их работы не нужны трубы, отопительный котел и т.п. Чтобы рассчитать количество конвекторов, достаточного для поддержания комфортной температуры в комнате, достаточно иметь габариты помещения, количество окон и калькулятор.
Наиболее распространенные марки конвекторов, которые можно приобрести в Москве и других городах:
Применение электрообогревателей допустимо в любом помещении, где есть розетка, с соблюдением техники безопасности.
Устройство практически всех конвекторов включает:
- Термостат;
- Электронный датчик опрокидывания;
- Термопредохранитель;
- Экран.
Термостат регулирует температуру нагревательного механизма и воздуха, выходящего из конвектора. На моделях более низкого ценового диапазона устанавливают термостаты механические, которые более грубо регулируют температуру. Модели более высокой ценовой категории имеют электронные термостаты. Электронные термостаты позволяют более точно устанавливать температурное значение – вплоть до 1/10 градуса. В быту нет необходимости в такой точности регулировки значения температуры, поэтому использование конвектора с механическим термостатом не доставит дискомфорта. Для быстрого обогрева воздуха значение термостата устанавливают на максимальное значение, после прогрева значение можно выставить ниже.
Использовать конвектор с электронным термостатом разумнее в помещениях, в которых необходимо соблюдение строгого температурного режима. Также конвекторы имеют переключатель подачи напряжения к нагревательному элементу. Он позволяет включать по отдельности или сразу все нагревательные элементы. Конвекторы с мощностью 1 500 – 2 500 Вт имеют по несколько нагревательных элементов.
Т.к. есть вероятность опрокидывания конвектора напольного типа, что может спровоцировать пожар, то их снабжают защитным устройством, отключающим питание нагревательного элемента. Отключение происходит за счет размыкания контактов в случае падения, когда меняется значение указанного угла. Термопредохранитель защищает от перегрева, выключая подачу топлива (газ, электричество) при достижении требуемой температуры. Экран или воздушная заслонка служит для направления воздушного потока.
Приступаем к ремонту
Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.
Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.
Проверка сетевого шнура и выключателя. С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.
Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.
Может случиться так, что возникла неисправность в тепловом реле, или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.
Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.
Осталось проверить состояние ТЭНов. Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.
На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.
Из них актуальна только одна – протекание масла. В этом случае обогреватель придется разбирать для слива оставшегося внутри масла
При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой
Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.
Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.
Как видим, ремонт масляных обогревателей, да еще и своими руками, под силу каждому, кто знаком с азами электротехники и слесарного дела. Поэтому прежде чем выбросить обогреватель, нужно внимательно его осмотреть. Если поломка незначительная, отремонтировать будет намного дешевле, нежели покупать новый.
Ремонт конвекторов с электронным управлением
Электронное управление реализовано во многих конвекторах отопления. Их ремонт своими руками затруднен, так как проверить управляющий узел, не имея специальных знаний в области электроники и схемотехники, просто невозможно. Но попытка не пытка – попробуем хотя бы примерно определить, что здесь сломалось.
Ремонт конвектора своими руками начинаем с самого простого прозвона кабеля питания, идущего от розетки. Нам нужно убедиться, что он цел, и что по нему в обогреватель поступает электрический ток. Одновременно с этим убеждаемся в целостности розетки. Неисправный кабель смело выбрасываем и монтируем новый – не забудьте подобрать провод с подходящим сечением, учитывая мощность ремонтируемого конвектора отопления.
Устройство прибора с элетронным управлением.
Далее необходимо проверить плавкие предохранители. Они могут выйти из строя в результате поломки каких-либо внутренних узлов, либо в результате скачка напряжения в питающей электросети. Сгоревшие плавкие предохранители подвергаем замене и включаем технику в сеть – если все нормально, и нагрев пошел, собираем обогреватель и устанавливаем его на штатное место.
Если предохранители снова вышли из строя, то дальнейший ремонт своими руками сводится к проверке нагревательного элемента – скорее всего, его тестирование покажет наличие короткого замыкания. Также не исключен выход из строя блока управления. Неисправный ТЭН следует вынуть и выбросить, установив на его место исправный узел. Если же последним подозреваемым оказался управляющий модуль, придется отправиться в сервисный центр.
