Ремонт насоса Малыш своими руками: как отремонтировать водяной агрегат, видео

Основные виды неисправностей

Для таких типов насосов существуют два вида неисправностей, которые связаны с электрической и механической частью. Электрические неисправности зачастую связаны с длительной эксплуатацией насоса без воды или при ее недостаточном количестве.

Если агрегат при включении начинает гудеть, то это основные признаки выхода из строя катушки. При работе механизма без воды происходит перегрев, в результате чего нарушается изоляция, и происходит короткое замыкание обмотки катушки на корпус. К механическим относятся следующие неисправности:

Покрытие деталей известковым налетом — происходит это при длительной эксплуатации насоса в жесткой воде. Обнаружить эту неисправность можно после зимнего хранения, когда агрегат покрывается белым налетом, а насос перестает работать, так как все подвижные элементы заклинило.
Повреждения на корпусе — очень часто происходят при небрежном отношении к механизму во время эксплуатации.
Ослабление резьбовых соединений — корпус насоса состоит из двух частей, стянутых крепежными болтами. Если ослабнет резьбовое соединение, то произойдет нарушение требуемых зазоров. При этом насос работает, а вода не откачивается.
Выход из строя клапана вибрационного насоса — при нарушении эластичности резины под клапаном образуется зазор. При этом агрегат перестает качать, или падает его мощность.

Кроме того, при нарушении эластичности резиновых изделий перестает правильно работать пружина. Агрегат теряет при этом мощность или перестает откачивать жидкость. Эта же неисправность касается и поршня.

Причины поломок

Быстрая выработка ресурса объясняется сложными условиями, в которых технике приходится работать. Постоянное воздействие жидкости, в которую погружен агрегат, вибрация, температурные перепады и трение абразивных частиц водяной взвеси в итоге приводят к появлению сбоев в работе оборудования. Следует упомянуть, что более дорогие модели, например, насос Джилекс или Grundfos, заметно долговечнее и надежнее дешевых аналогов.

Можно выделить несколько основных причин, по которым скважинные аппараты перестают выполнять свои функции.

Износ. Рабочие качества узлов постепенно ухудшаются, детали приходят в негодность после определенного срока эксплуатации.
Установка механизма выше уровня воды. Техника начинает работать вне жидкой среды, «всухую», в результате чего лишается водяной смазки и охлаждения греющихся рабочих частей. Перегрев оборудования может привести к заклиниванию деталей и даже к оплавлению пластиковых комплектующих.
Мощность превышает необходимый уровень, агрегат начинает всасывать большое количество грунта со дна скважины или колодца. Постоянное воздействие абразивных частиц заметно ускоряет износ крыльчатки, деталь ломается раньше срока.
Отсутствие стабилизатора напряжения. Электрические части изделия, включая конденсаторы, очень чувствительны к перепадам напряжения и сбоям в электрической сети. Если владелец оборудования не использует стабилизатор напряжения, рано или поздно электрические части агрегата выйдут из строя.
Пренебрежение профилактикой. Специалисты рекомендуют проводить регулярные технические осмотры оборудования 1-2 раза в год. Периодическая проверка состояния погружного агрегата позволяет своевременно выявить износ комплектующих и другие проблемы. Профилактика позволяет предотвратить серьезные поломки, устранение которых обойдется владельцу техники гораздо дороже, чем регулярное техническое обслуживание.

Модификации насоса и характерные отличия

Вибрационные погружные насосы изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: «Малыш», «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

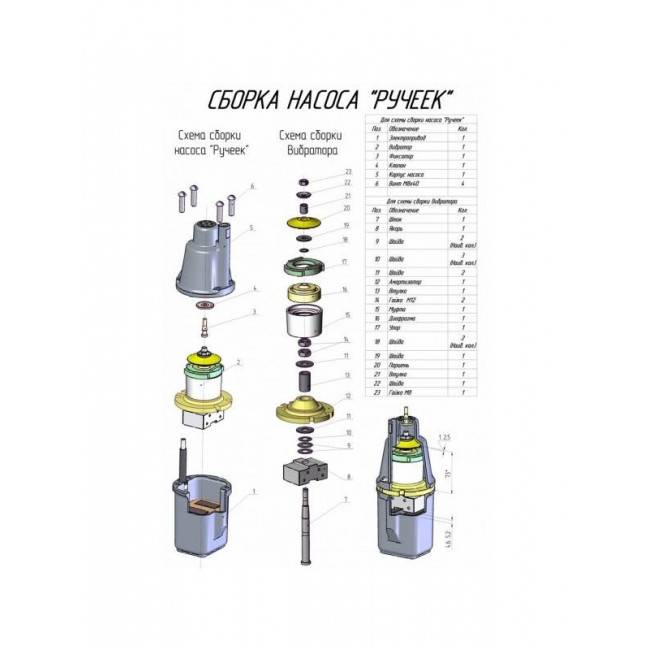

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и «Ручейком». Поэтому поломки “Ручейка” и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

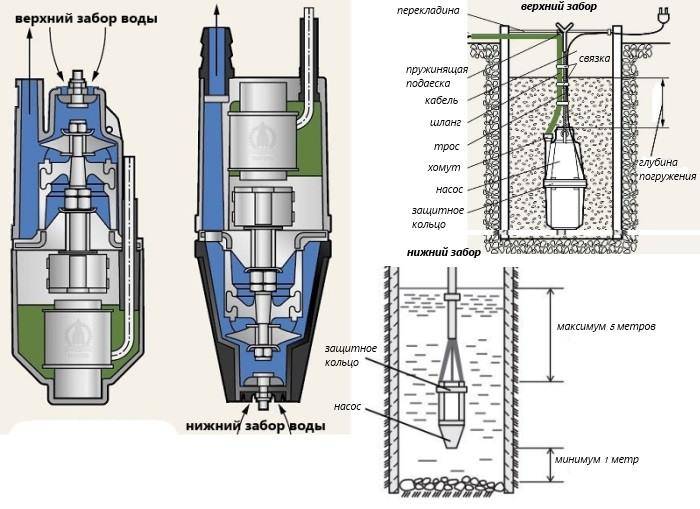

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

«Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
«Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
«Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
«Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят гидроудары, которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине

Инструменты для ремонта насоса можно купить в строительном магазине

Это важно, потому что:

Напряжение меньшей силы может уменьшать мощность прибора;
Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

https://youtube.com/watch?v=7DFHYw0YeqY

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

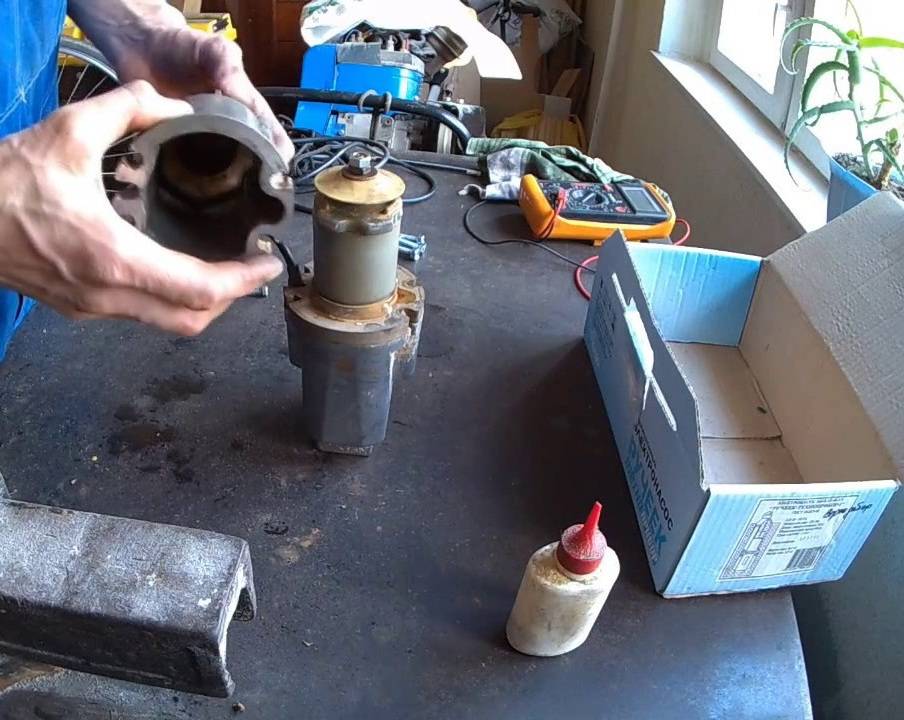

Как отремонтировать

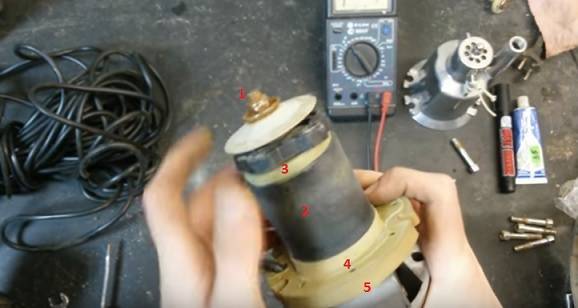

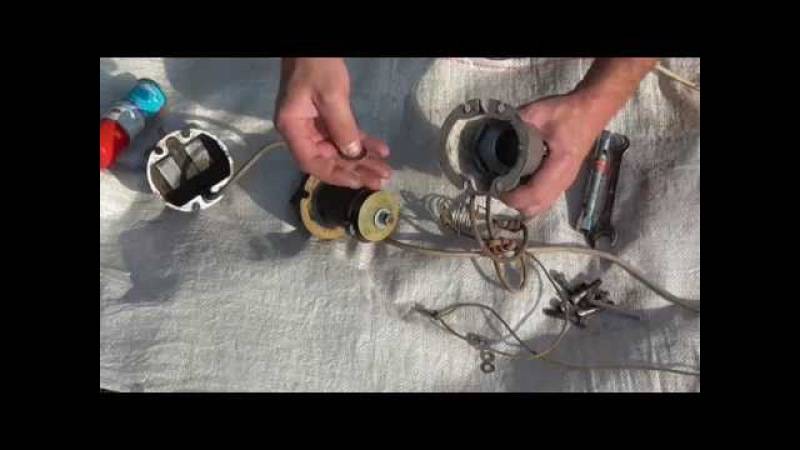

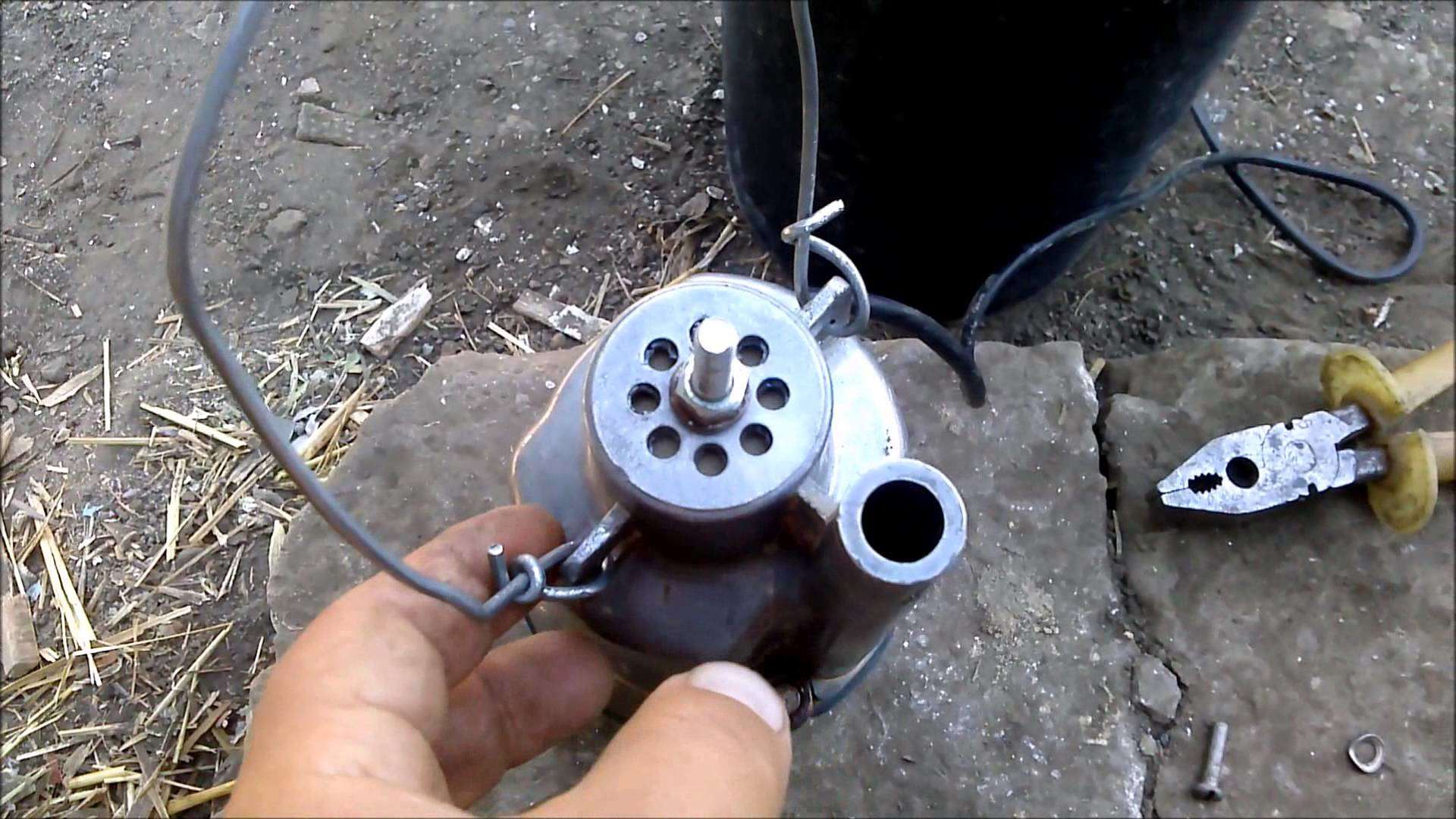

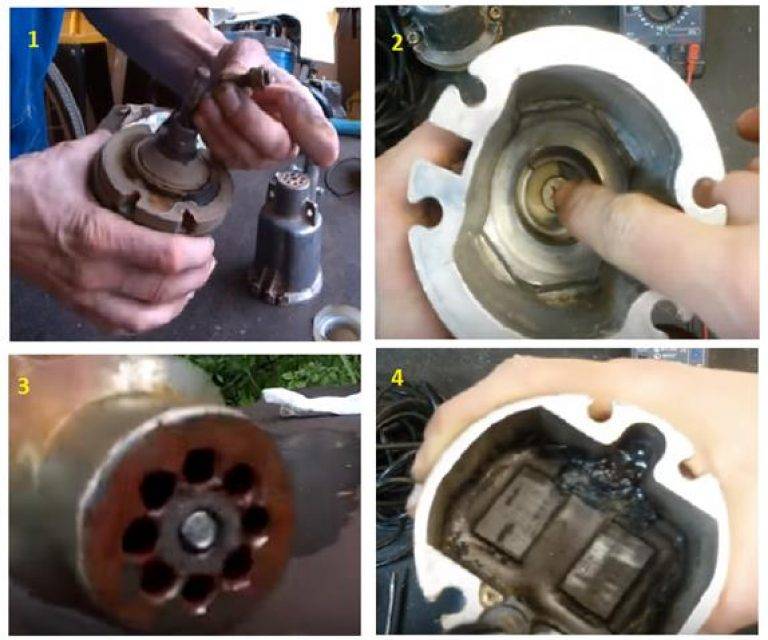

Рассмотрим пошагово, как правильно начинать ремонт Малыша в механической части:

Шланг должен быть соединен герметично, не пропускать воду

Используйте надежные крепления. Почистите обратный клапан от грязи. Если есть вибрация, когда насос в скважине, но вода не поступает – проблема в механической части. Если же мотор не стартует, проблема кроется в электрической части

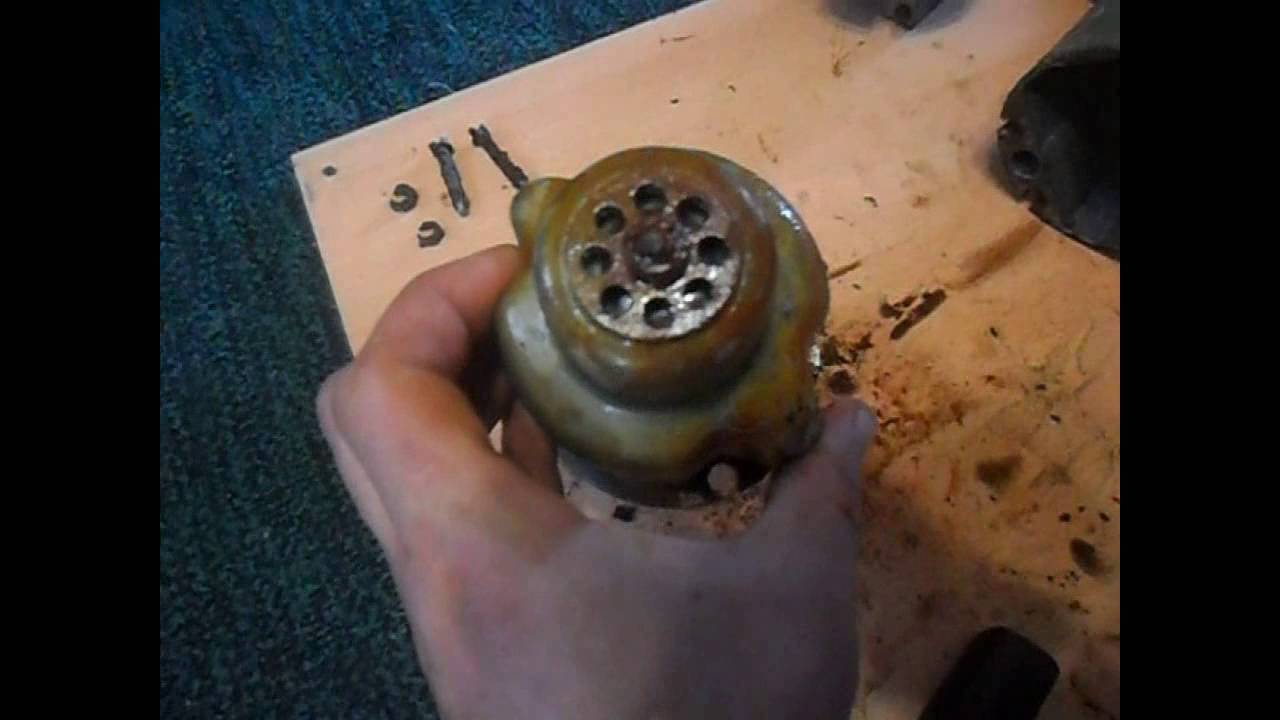

После разбора насоса, обратите внимание на клапан, если он неисправен – замените на новый или сделайте из резинки самостоятельно. Когда в насосе слышен стук по корпусу, значит, электромагнит не закреплен

Сделайте болгаркой на магните и корпусе бороздку, глубина 1 мм

Залейте её герметиком и установите магнит. Люфт в поршне говорит о развальцовке шайб. Снимите старые шайбы в сердцевине, замените на новые. После чего хорошо затяните гайки корпуса.

Когда вышеописанные способы ни подошли, а визуально все детали целы, пора приступать к ремонту электрической части. Понадобится тестер, чтобы выявить обрыв или замыкание в термореле, кабеле и электромагните.

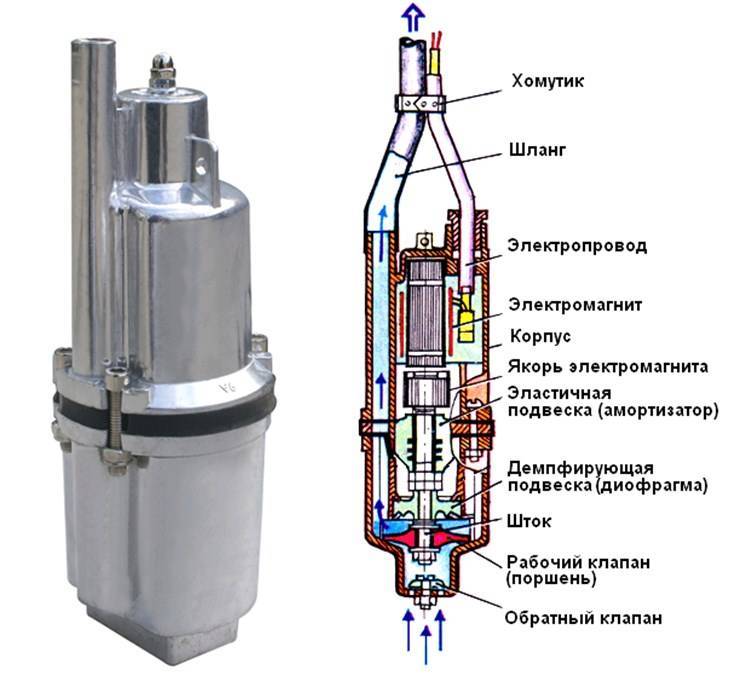

Устройство агрегата

Работа вибрационных насосов основана на инерционном принципе. Узлы агрегата придают жидкости колебательные движения, которые передаются на значительное расстояние. Основными элементами насоса являются:

корпус;
вибратор;
шток;
пружина;
поршень;
клапан.

Эти детали располагаются в корпусе и заливаются термопластической полимерной смолой (компаундом) для защиты от воздействий агрессивной среды. Кроме того, компаунд изолирует электрические детали от взаимодействия с металлом корпуса.

В состав вибратора входит якорь с прикрепленным к нему штоком. Этот узел приводится в действие электромагнитной силой, а в исходное положение он возвращается за счет пружины. В верхней части корпуса находится резиновый клапан, который чаще всего и выходит из строя.

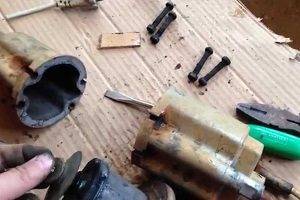

Сборка

Обратную сборку нужно производить максимально аккуратно.

Необходимо, чтобы все отверстия в корпусе совпадали друг с другом и устанавливались так же, как и перед разборкой. Если сборка произойдёт неправильно, а хотя бы один из приборов внутри встанет не на своё место, насос не будет функционировать.
Винты нужно тянуть крест-накрест поочерёдно, постепенно. Закрутка должна быть очень плотной.

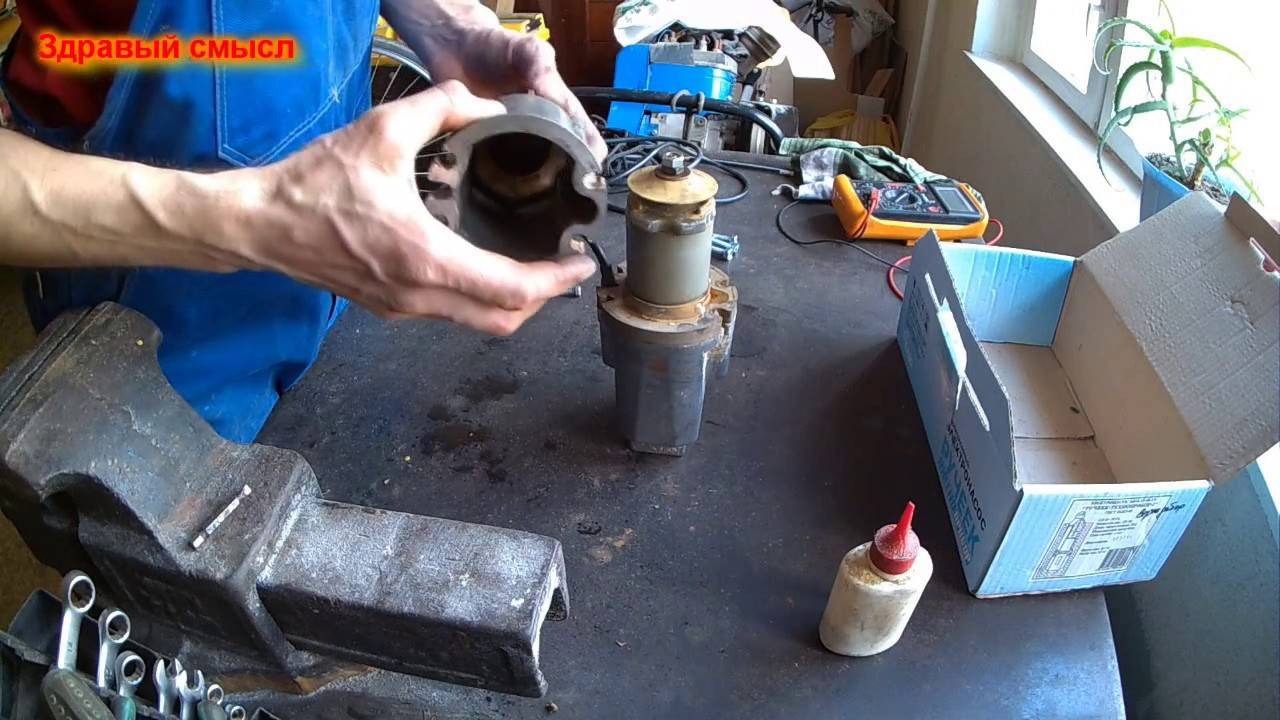

Процесс сборки насоса Малыш должен выполняться поэтапно Источник oboiman.ru

Когда корпус насоса собран, герметичность проверяют путём погружения в ведро с водой.
Обязательно измерьте сопротивление.
Если всё хорошо, то можете отпускать насос на глубину. Вы произвели проверку.

Специалисты рекомендуют делать профилактический осмотр и очистку насоса раз в год. В таком случае прибор будет функционировать долгое время, не теряя мощность и не ломаясь.

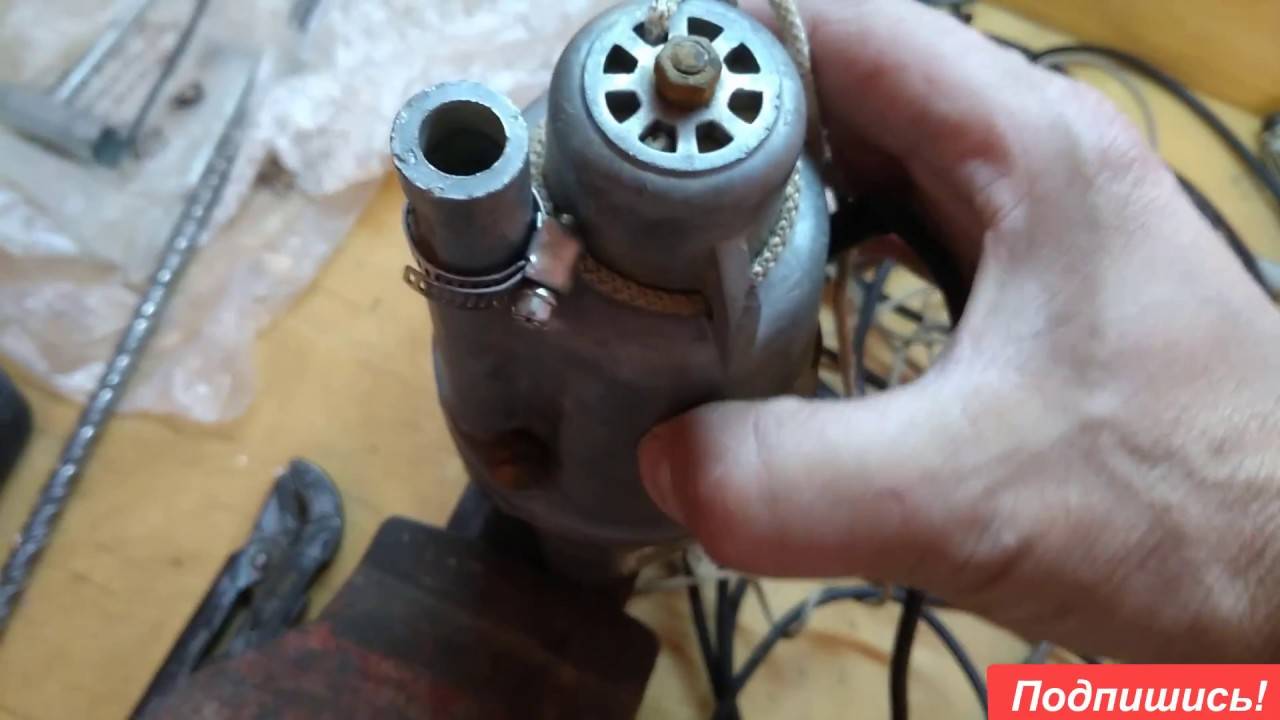

Насос в собранном виде Источник sm-news.ru

Как проводить регулярное техническое обслуживание насосов?

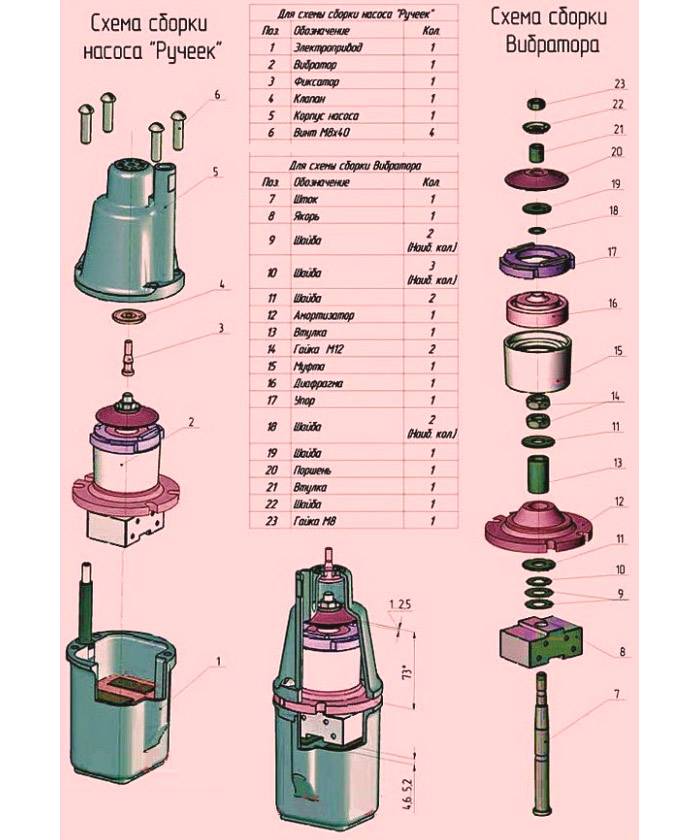

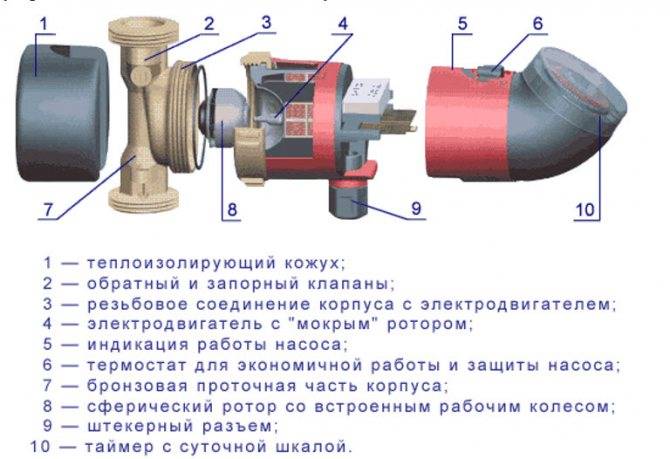

Вариант устройства насоса

Включите насос и на рабочем режиме проверьте отсутствие посторонних шумов и чрезмерной вибрации.
Проверьте напор теплоносителя, выдаваемый насосом. Он должен соответствовать показателям, заявленным в техническом паспорте.
Удостоверьтесь в отсутствии чрезмерного нагрева электрического двигателя устройства.
Проверьте наличие смазки на резьбовых фланцах и, при необходимости, восстановите её.
Убедитесь в наличии заземления между корпусом насосного устройства и соответствующей клеммой.
Осмотрите насос со всех сторон и удостоверьтесь в отсутствии течей. Обычно такими уязвимыми местами является узел сопряжения трубопровода и корпуса насосного устройства. Проверьте уровень затяжения болтов и нормальное состояние прокладок.
Осмотрите клеммную коробку. Все провода должны быть надежно зафиксированы. В узле недопустимо присутствие влаги.

Насос «Малыш» работает, но не перекачивает воду

Ослабление контргайки в регулировочном винте, расположенном в месте забора воды. Покрутите винт, изменяя эффективность работы насоса.
Повреждение качающей манжеты из резины. Увидеть эту неисправность можно только после разборки устройства. Внешне этот узел выглядит как пара блюдец, расположенных донцами друг к другу. Их диаметр около 4 сантиметров. Стоят такие манжеты копейки и продаются в специализированных магазинах.
Поломка качающего штока. Это довольно серьезная неисправность. Он запрессован в соседний узел и поменять его без специализированного оборудования крайне затруднительно. Отремонтировать такую поломку можно, имея в своем распоряжении второй неисправный насос – донор.

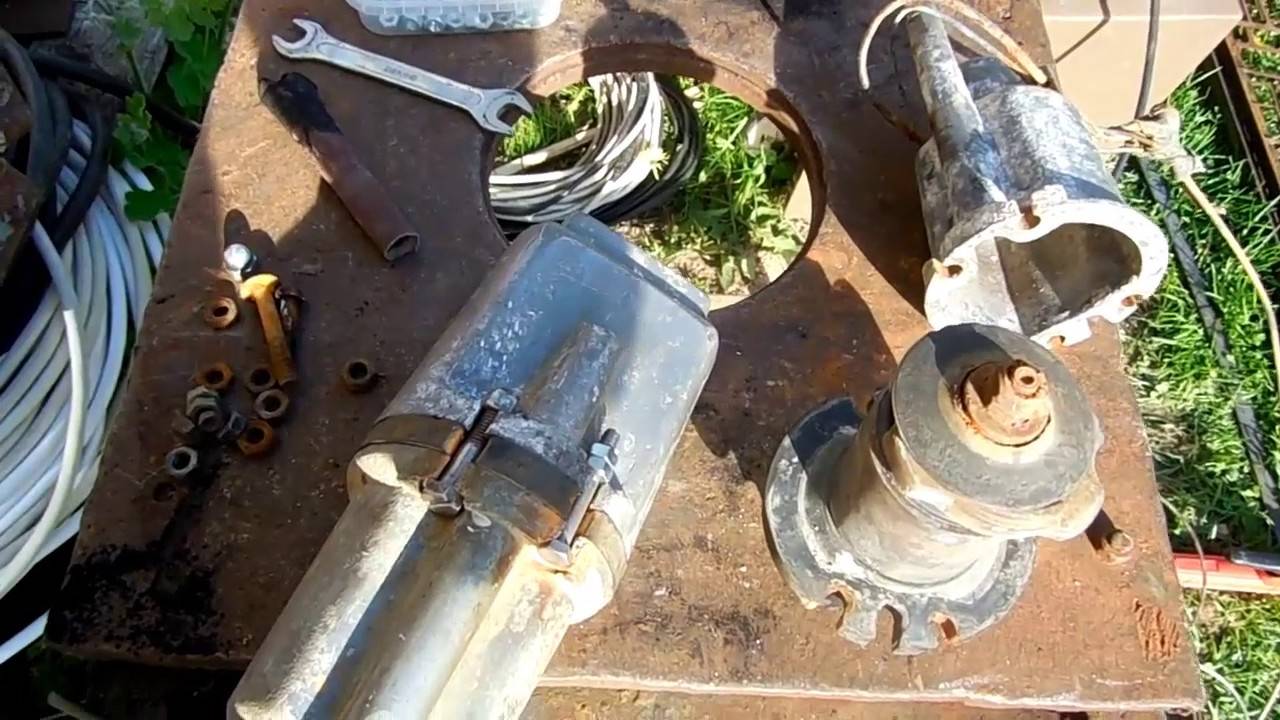

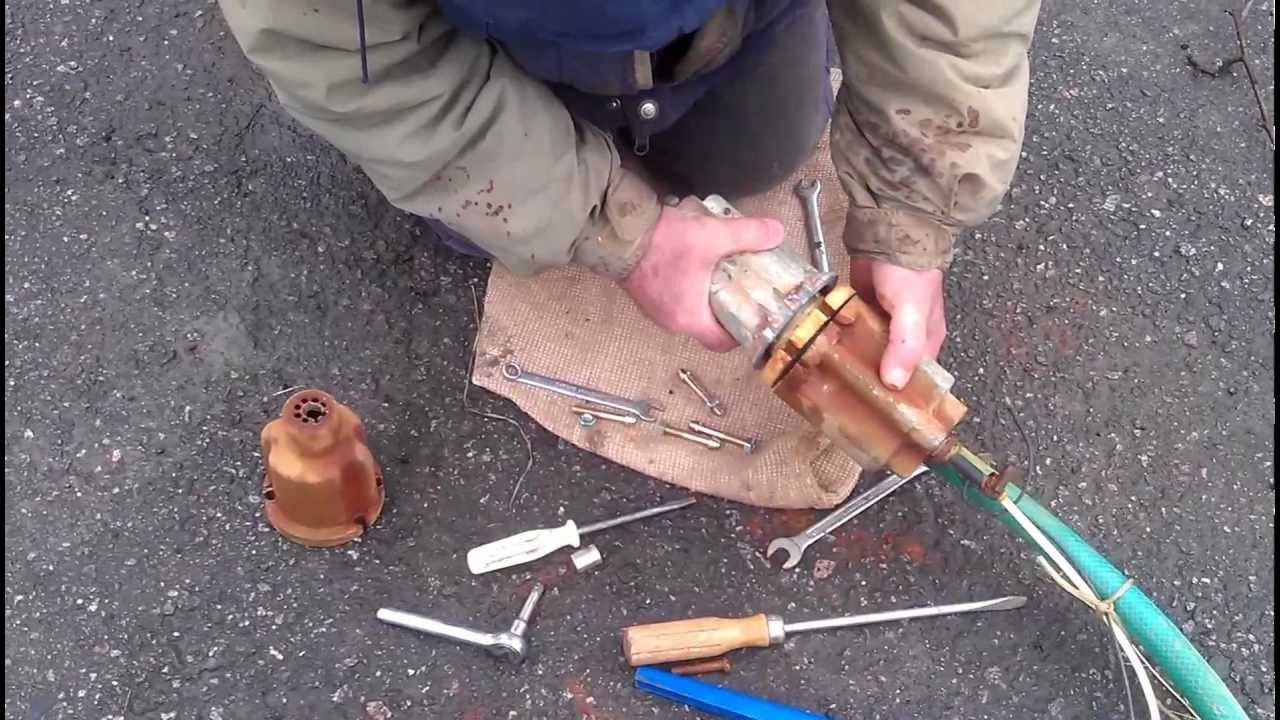

Ремонт насоса «Малыш» своими руками

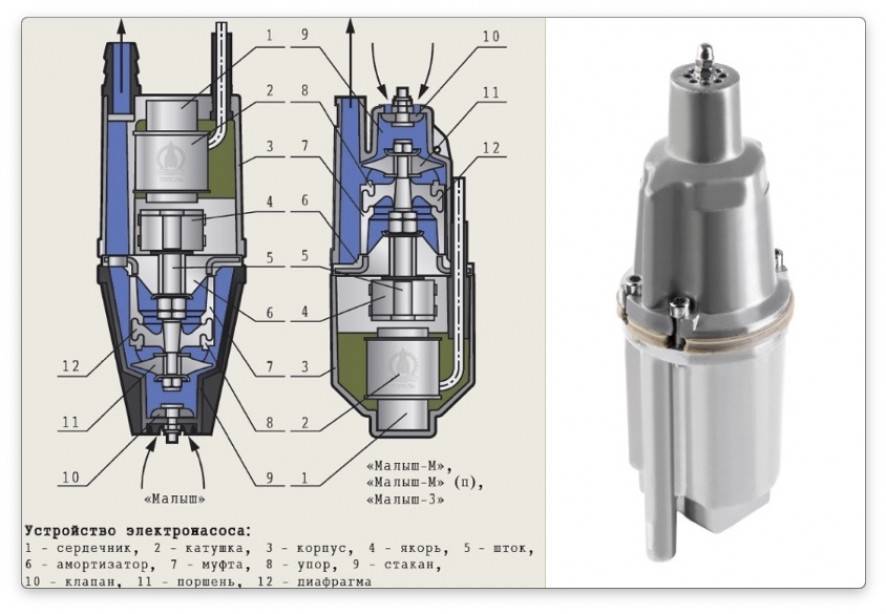

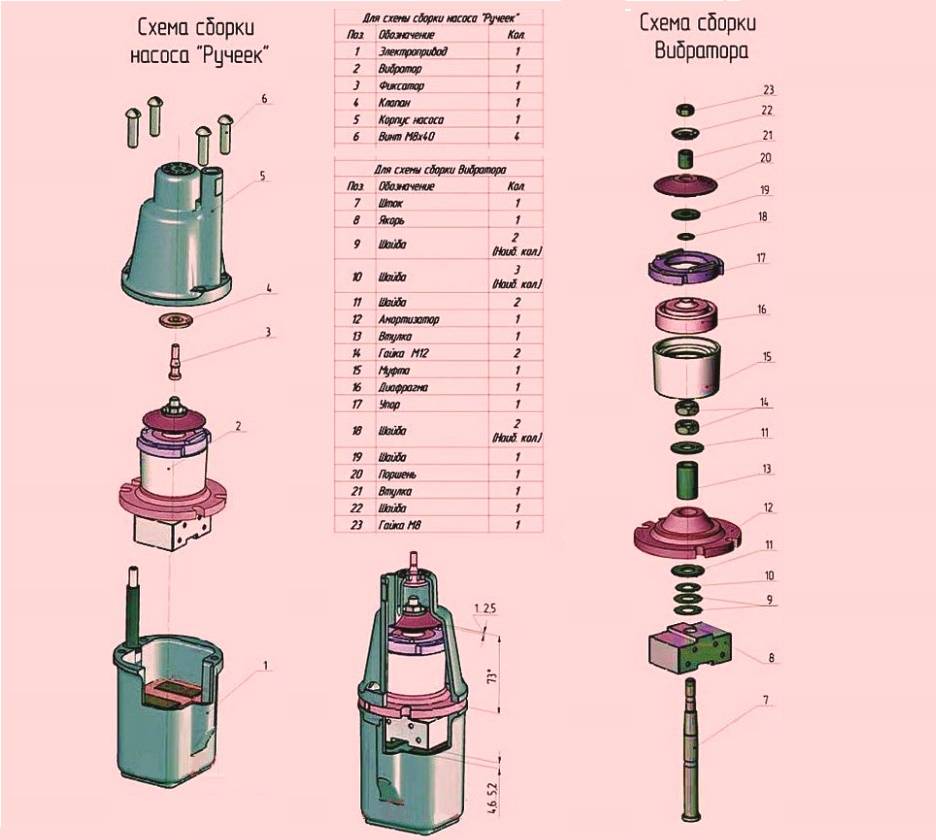

Составные части погружного вибрационного насосного устройства

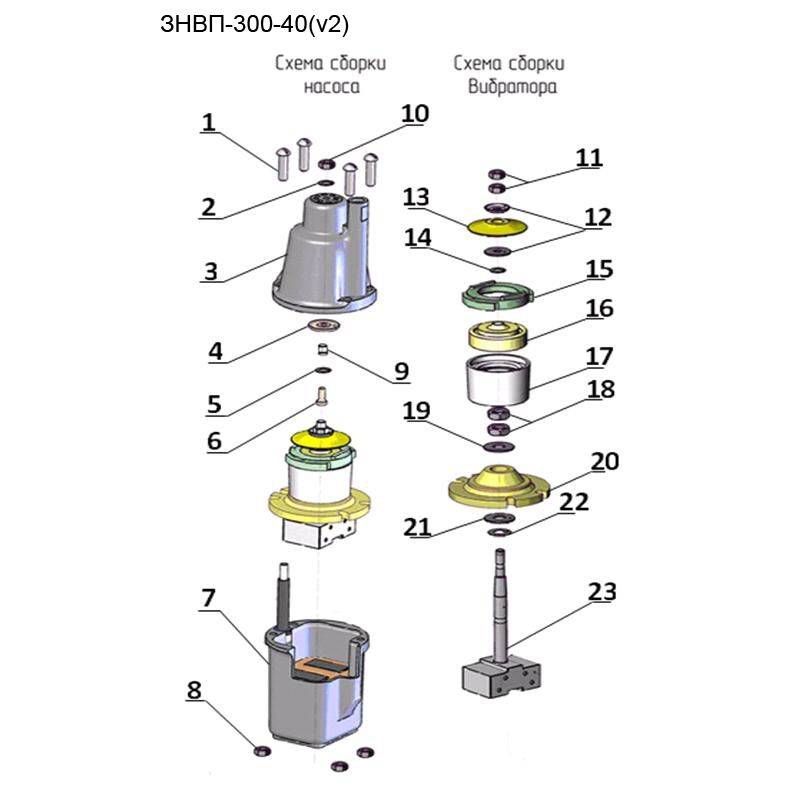

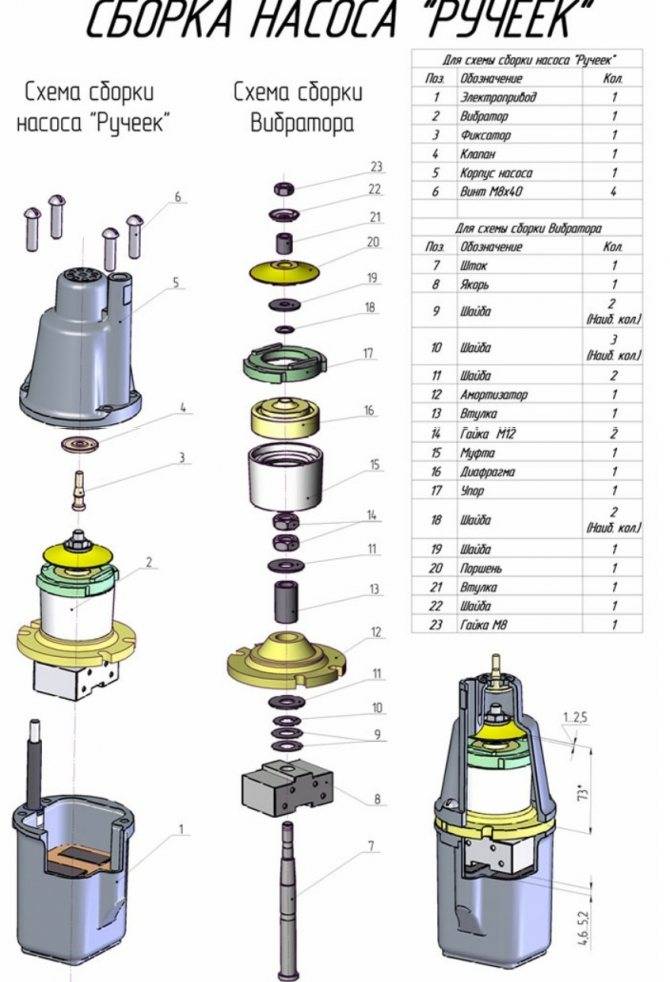

Составные части вибрационных погружных насосных устройств

Ремонт насоса «Малыш» своими руками

Размещение погружного насосного оборудования

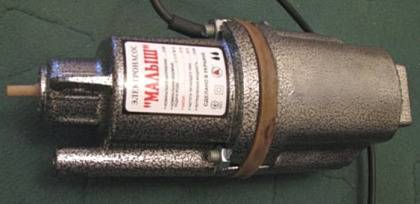

Насос «Малыш» в стандартной комплектации

Геометрические размеры насоса «Малыш»

Для чего используется насос

Дачниками и фермерами «Малыш» используется для нескольких целей, это:

Подводка воды к огороду и дачным участкам.
Обеспечение водой частных домов и дач.
Вхождение в систему автоматического полива.
Откачивание воды.
Опрыскивание садовых и огородных культур.

Несомненными достоинствами этого насоса являются:

Простота использования.
Достаточная надежность и легкость конструкции.
Неприхотливость в уходе и в работе.
Может работать в скважинах.
Не нужно крепление.
Бюджетная цена.

Ниже представлены основные параметры:

Производительность	Мощность	Напряжение	Рабочая глубина	Отверстия для водозабора
432 л/сек	245 Вт	220 Вт	до 40 м	Верхнее или нижнее

Предотвращение неисправности насоса

Гораздо проще любую поломку предотвратить, чем затем выполнять ремонт насосов водяных.

Порядок проведения профилактики заключается в следующем:

Насос достается из скважины. Этот процесс не всегда простой, особенно если глубине скважины достаточно большая, а вес оборудования достигает 50 килограммов. Работу нужно выполнять с помощником.
После извлечения насоса из источника внимательно рассматриваются все составляющие элементы оборудования.
Проверяется отсутствие повреждений на корпусе, наличие загрязнений, нет ли очагов коррозии.
Насос ненадолго запускается и прослушивается его работа, любой побочный звук может указывать на наличие неполадок.
Вероятность возникновения поломок значительно снизить помогают периодический контроль работы агрегата и очистка его от грязи.
Песок и ил на насосе указывают на необходимость раскачки скважины, иначе дальнейшее заиливание может стать причиной поломки насоса, что устранить вряд ли удастся.

Как отремонтировать водяной насос

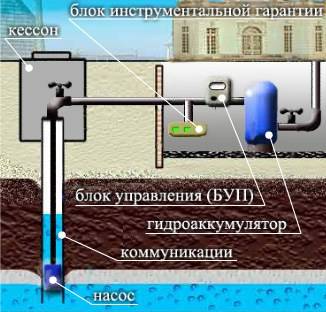

Схема подсоединения водяного насоса для подачи воды в дом

Возможные причины поломок и методы их устранения указаны в таблице:

Причина поломки	Как ремонтировать
Питание на электромотор поступает, однако рабочее колесо стоит на месте
Заблокировано рабочее колесо, произошло окисление вала	При блокировке рабочего колеса посторонним предметом, необходимо его извлечь.Окисление, которое возникло при длительном простое, может спровоцировать блокировку вала. Вал необходимо провернуть рукой, перед этим снимается защитный кожух, или рабочее колесо
Не соответствуют паспортным данным параметры электрической сети	На вводе проверяются параметры электросети и подключение на колодке клеммы
Насос не включается и нет никаких звуков
Отсутствует напряжение питания или произошли нарушения в электрической цепи	Проверяются на вводе параметры напряжения, отсутствие повреждений электрических сетей и схема подключения насоса
Повредился плавкий предохранитель из-за работы электродвигателя с перегрузкой	Меняется повреждённый предохранитель, а отрицательные результаты указывают на повреждение обмотки двигателя
Насос во время работы издаёт несвойственный шум
Воздух попал в проточную часть, что, возможно, вызвано перегрузкой электродвигателя	Выпускается скопившийся воздух. Установить автоматический отводчик воздуха в верхней части обвязки насоса
Возникла кавитация в насосе, сопровождаемая вибрацией	Во всасывающем патрубке давление должно быть выше кавитационного запаса насоса не меньше, чем на 0,5 м.вод.ст
Образовался «сухой ход»	Отсутствие воды во всасывающем патрубке
Ниже высоты всасывания отметка уровня жидкости	Опустить насос или поднять уровень воды.Воду из нижнего резервуара насосом можно поднимать на высоту не выше пяти метров за счет разрежения, которое обычно возникает в рабочем колесе
Насос начал вибрировать
Повредился подшипник	Меняются и смазываются подшипники.
Не закреплён корпус насоса	На раме или фундаменте надежно закрепить насос. При этом должна четко выполняться инструкция по монтажу и соблюдаться требования проекта
Ниже паспортных напор или подача воды
В обратную сторону вращается рабочее колесо	Это может произойти с насосами, имеющими трёхфазное питание
Срабатывает во время пуска внешняя защита мотора
Возникли неполадки в электрической части	Проверяется наличие в клеммной коробке всех фаз. Проверяются все контакты предохранителя. Контролируется сопротивление фазы на заземление
Очень часто происходит срабатывание защиты двигателя
В помещении высокая температура	Температура в помещении не должна быть выше 40°C
Повредились подшипники	Заменить и смазать элементы

Как правильно составляется технологическая карта ремонта водяного насоса хорошо подсказывает видео в этой статье. Правильный уход, который требует водяной насос, ремонт устройства своевременный и качественный, продлит его эксплуатацию на долгие годы.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
Закрепите шланг на патрубке с помощью пластикового хомута;
Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;

Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
Поплавковые выключатели, срабатывающие при понижении уровня воды;
Реле давления и термореле;
Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
Пускозащитные устройства;
Обратные клапаны;
Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

1 – узел управления;
2 – кабель с вилкой для включения в сеть;
3 – кабель с розеткой для подключения насоса;
4 – автоматический выключатель;
5 – розетка;
6 – насос Малыш;
7 – питающий кабель;
8 – ниппель;
9 – обратный клапан;
10 – напорный трубопровод;
11 – крестовина;
12 – переходной ниппель;
13 – гибкая подводка;
14 – гидроаккумулятор;
15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Конструкция устройства

Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:

корпус;
электромагнит;
вибратор в форме якоря.

Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.

Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.

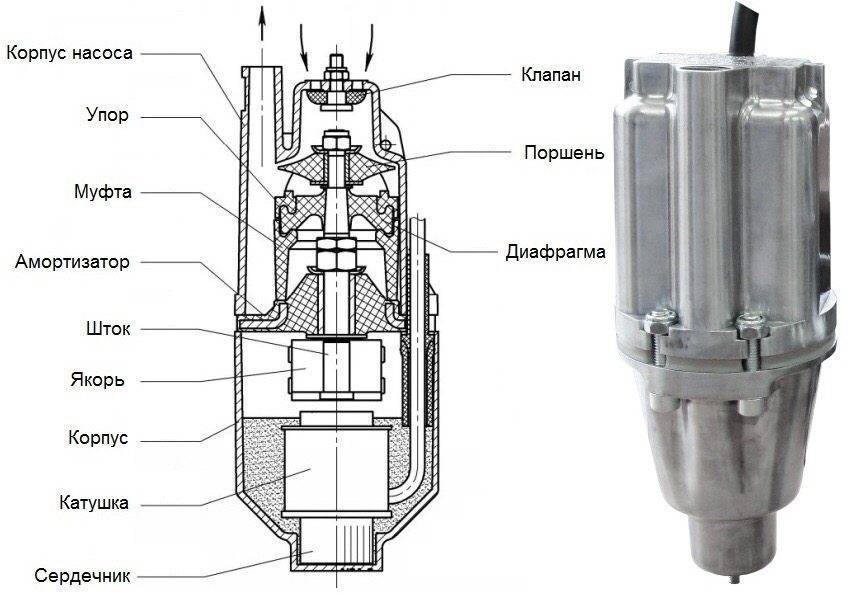

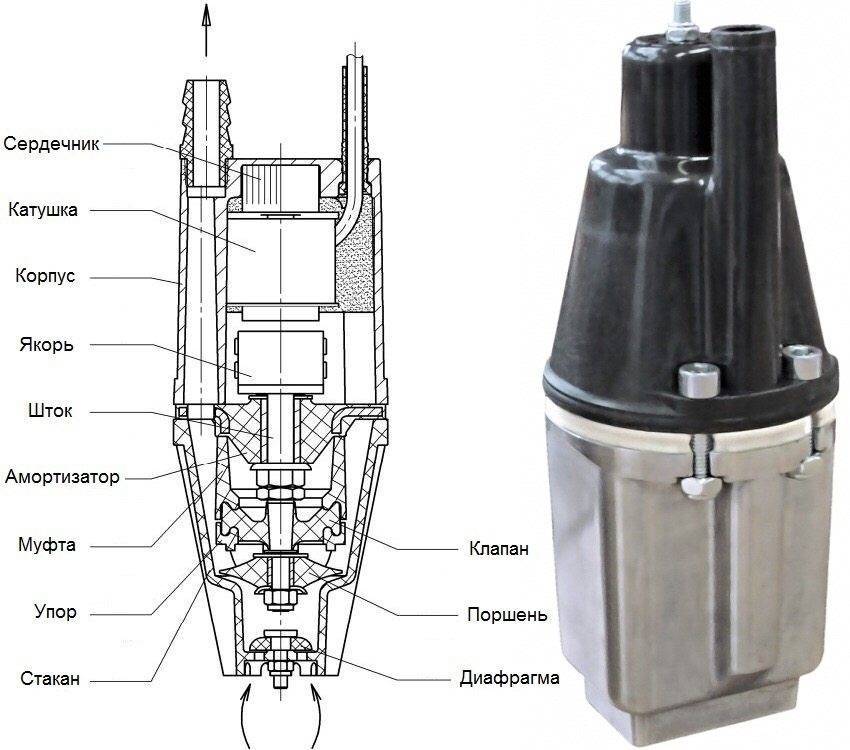

Устройство вибрационного насоса Малыш

Якорь прибора оснащен специальным штоком. С остальными узлами он крепится с помощью пружины, обеспечивающей возвращение вибратора в нейтральное положение, когда магнит перестает действовать.

Принцип действия

Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.

Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:

Насос подключается к электрической сети.
После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.

Такой принцип действия обеспечивает высокое давление в трубке, что позволяет сохранить напор на большом расстоянии.

Модельный ряд насосов «Малыш»

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

«Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
«Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
«Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
«Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

Нюансы поломок в зависимости от марки насоса

При эксплуатации насосов разных производителей было замечено, что некоторые марки аппаратов часто подвергаются одним и тем же поломкам. Из этого следует, что данные модели агрегатов имеют свои отличительные особенности в плане появления неисправностей.

Водолей

Насосы “Водолей” имеют предрасположенность к перегреву, особенно если работают в скважинах небольшой глубины. При поломке дешевой модели ее ремонт обходится примерно в 50% стоимости нового аппарата. Если устройство вышло из строя, то его проще выбросить, чем ремонтировать.

Grundfos

Большинство моделей данного производителя имеют систему клапанов. Также вокруг двигателя имеется специальная теплоизоляция. Иногда сбои в работе насоса происходят из-за выхода из строя перечисленных деталей. Поскольку теплоизоляционная прокладка находится вокруг двигателя, его потребуется извлечь из корпуса для проведения ремонта.

Малыш

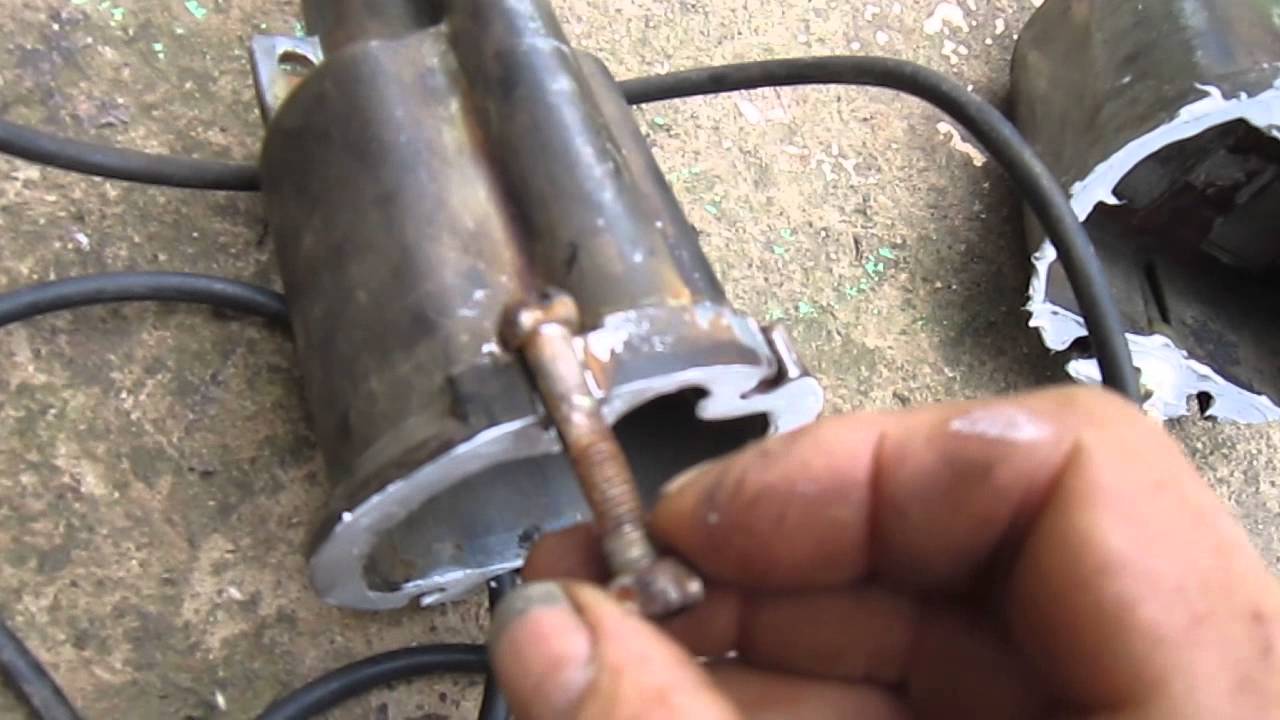

Аппараты “Малыш” являются продукцией отечественных производителей. Стоимость ремонта агрегатов этой марки не высока, и большую часть поломок владельцы аппаратов устраняют собственноручно. Основная поломка, часто встречающаяся в данном насосе – это возникновение сильного шума при работе гидромашины без откачивания жидкости. Такое поведение аппарата означает, что произошел разрыв центральной оси, удерживающей якорь и мембрану.

Джилекс

Двигатель в насосах вихревого и роторного типа “Джилекс” является маслозаполненным. Поэтому частой поломкой данных агрегатов является вытекание масла из двигателя. Долить его можно только в сервисном центре.

Ручеек

Существует мнение, что работа дренажных насосов “Ручеек” может продолжаться без остановок в течение 7 часов и более. Объясняется это особенностью их конструкции, отвечающей всем нормам евростандартов. Но несмотря на это, аппарат подвергается перегреву также, как и насосы других производителей. Поэтому рекомендуется после каждых 2-3 часов работы устройства давать ему время на “отдых”.

Marquis (Маркус)

Владельцы насоса для скважины “Маркус” иногда замечают, что аппарат включается только после несильного удара либо по трубе, идущей к нему, либо после удара по самой гидромашине. Данная неисправность объясняется “закисанием” крыльчатки, которую придется почистить, разобрав агрегат.

Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации

Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.

Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Перемотка катушки

Если нужно перемотать катушку вибрационного насоса, приготовьте расходные материалы и инструменты:

провод марка ПЭТВ;
набор для замены эпоксидного компаунда (эпоксидная смола, пластификатор, отвердитель);
электроплитка;
намоточный станок (можно и вручную);
паяльник;
молоток.

Во время перемотки катушки понадобится расплавить эпоксидный компаунд. Он токсичен, поэтому работы проводите на улице или в гараже. Залитый электромагнит кладем на плитку, ждем пока эпоксидка нагреется до 165 градусов. Это будет видно по появившемуся токсичному дымку.

Аккуратно выбиваем электромагнит из корпуса об деревянный предмет, электромагнит при этом смотрит строго вниз. Когда магнит изменит свое положение, вынимаем его. Нагретый корпус очищаем от эпоксидной смолы, можно отверткой или щеткой по металлу.

Катушки в тиски не зажимаем, держим только руками.

Когда магнит извлечён, размотайте катушку, счистив полностью эпоксидную смолу.

На намоточном станке полностью обмотайте катушку. Здесь можно обойтись без станка, но вручную дольше обматывать.

Концы проволоки спаяйте с основной частью, теперь электромагнитный сердечник монтируем в корпус катушки. Кабель электросети припаиваем к началу новой обмотки. Катушки допустимо «усадить» лёгким постукиванием по сердечнику.

Размешав эпоксидку с пластификатором, и добавив отвердитель, заливаем в вертикально закрепленный корпус устройства. Заливаем компаунд до верха электромагнита, ждем 10 минут и еще раз доливаем компаунд (заполнив все щели, он осядет). Через 24 часа собираем насос и проверяем его работоспособность.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Ремонт погружных насосов Малыш своими руками — особенности проведения работ
