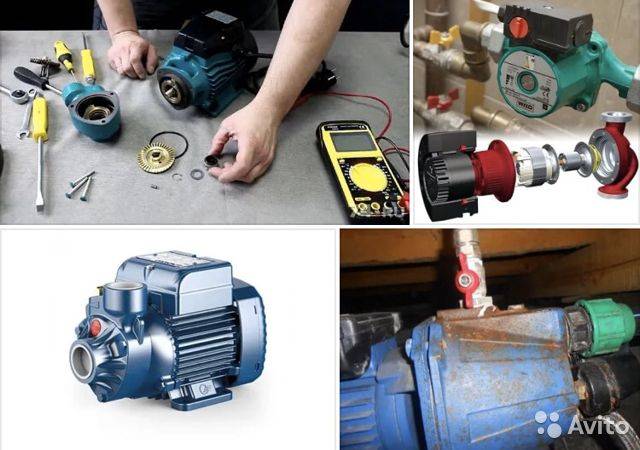

Ремонт насосной станции своими руками

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

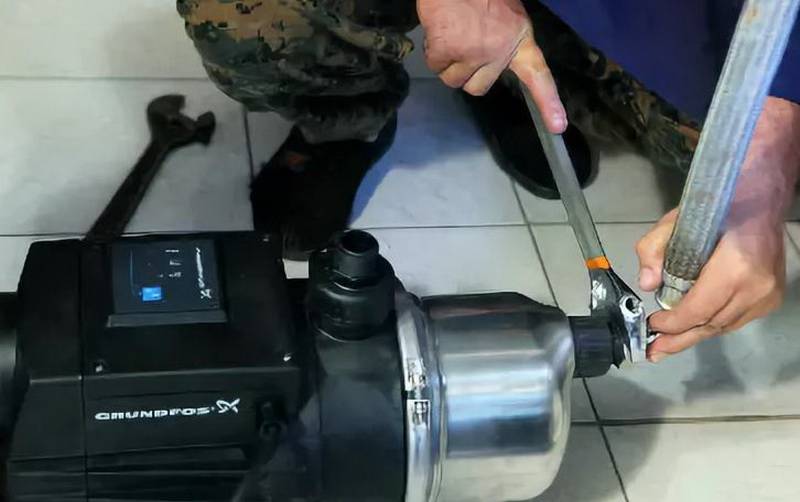

Как правильно выполнить установку насосной станции

Чтобы реже задаваться вопросом о том, почему насос не качает воду из скважины или подает ее в систему некорректно, установке элементов насосной станции надо уделить серьезное внимание. Правильный монтаж систем водоснабжения с помпами погружного типа имеет не меньшее значение, так как ремонт глубинного насоса или его замена – это тоже недешевая процедура

• не допускать перегиба и деформации труб, используемых для монтажа;
• обеспечить абсолютную герметичность всех выполняемых соединений, чтобы исключить подсос воздуха в систему;
• обязательно разместить на подающей трубе обратный клапан и фильтрующий элемент;
• нижний конец впускной трубы погрузить в воду в скважине или колодце как минимум на тридцать сантиметров (при этом расстояние конца трубы до дна источника водоснабжения должно составлять не мене двадцати сантиметров);
• при значительной глубине источника водоснабжения (более 4 м) и при необходимости перекачивать воду на значительное расстояние увеличить расчетный диаметр используемых для монтажа труб;
• применять для оснащения насосной станции датчик протока воды и реле давления;
• расположить насосную станцию, которая устанавливается на жесткой и ровной поверхности, рядом с источником водоснабжения;
• после монтажа оборудования и его подключения к системе водоснабжения набрать воду в ту часть всасывающего трубопровода, которая расположена между насосом и скважиной или колодцем.

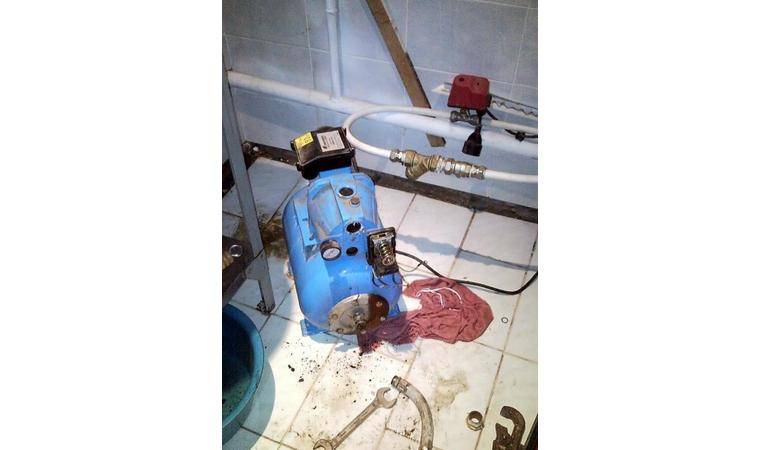

Замена груши в насосной станции, фото инструкция

Как и любые приборы, насосные станции иногда выходят из строя. Тому может быть множество причин – использование не по назначению, заводской брак, форс-мажор, или банальный износ. Однако, одним из наиболее уязвимых мест насосной станции является груша. Именно замена груши в насосной станции и является основной темой изложенного ниже текста.

Чтобы добраться до груши, нужно сперва разобрать гидроаккумулятор в котором она находиться. Гидроаккумулятор является бачком, для накопления воды. В железном бачке можно увидеть резиновую емкость, это и есть так называемая груша или мембрана, жидкость копится именно в этой детали, от чего она раздувается.

Благодаря ей жидкость и железный бачок не контактируют. Так вот, случилась такая неприятность как выход из строя этой мембраны (резиновой груши).

Однако, заменить её в сервисном центре – это впустую потратить деньги. Замена резиновой груши – это пустяковое дело (нужно всего лишь позаботиться о покупке соответствующей по размеру груши), которое подробно проиллюстрировано на картинках располагаемых ниже.

Замена груши в насосной станции видео

Стоит отметить, что у некоторых производителей, насосные станции поставляются с бракованными резиновыми грушами, к примеру, этим грешит фирма Ergus. Выход из строя мембраны происходит в течение месяца использования, при чем гарантийный ремонт на данную поломку не распространяется.

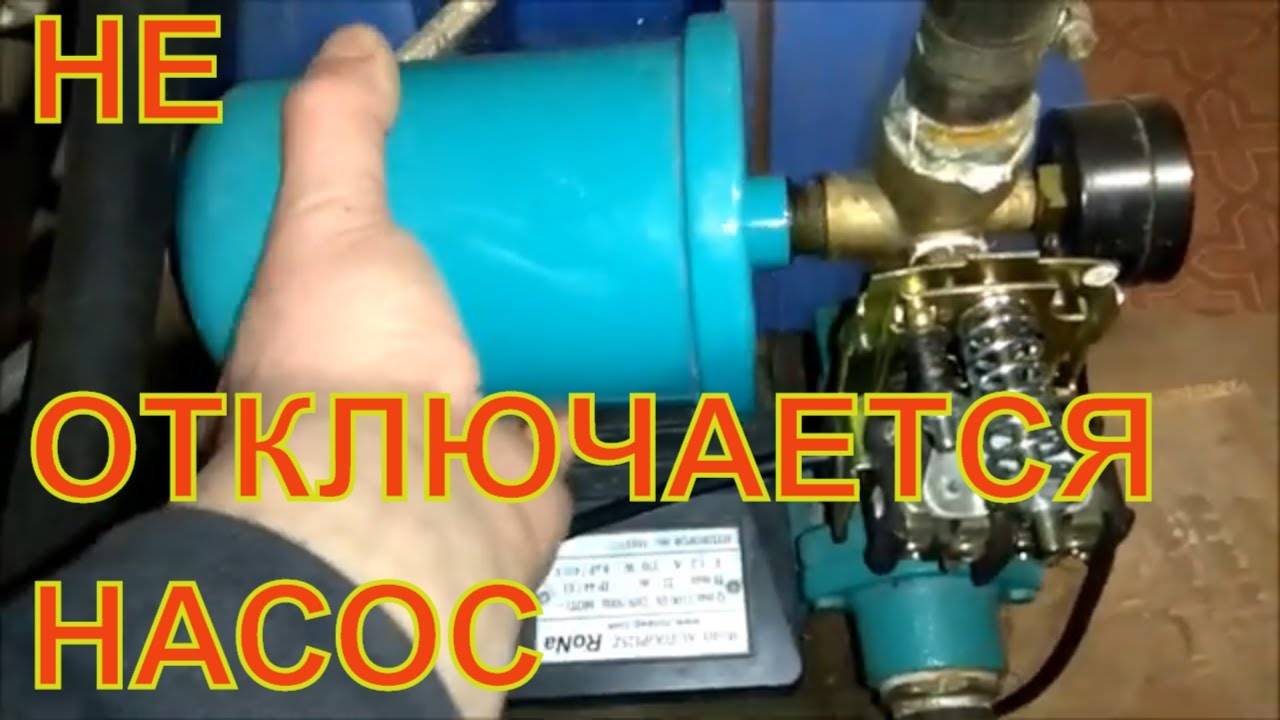

Насос не желает выключаться что сделать

Если долгое время не случается выключения насоса, это говорит про то, что станция насосная не набирает давление, нужное для срабатывания реле. Причин тому может быть несколько, а конкретно:

• не хватает силы насоса;
• нет воды в пустоты газокольцевого насоса;
• большая утечка в разводке провода воды.

Рассмотрим любую из приведенных обстоятельств. В каких вариантах насос не обеспечивает нужный напор? Причинами подобного явления бывают:

• установка маломощного оборудования (насос не может справится с задачей в конкретных эксплуатационных условиях);
• износ самого насоса.

Первая ситуация бывает при неправильном расчете мощности оборудования, когда такой показатель эксплуатации, как напор, не отвечает настоящим условиям. Другими словами насос слабый, благодаря этому не способен одолеть сопротивление воды (которую необходимо поднять с некоторой глубины) и сжатого воздуха в накопительном бачке. Эта проблема проявляет себя тут же после того как произошла установка приобретенной станции и первых попытках ее запустить. Решается вопрос заменой оборудования намного мощнее.

При долговечной эксплуатации водонапорного устройства может выйти из строя одна из деталей газокольцевого насоса. Иногда это бывает крыльчатка, что снашивается и не способен обеспечить нужный водонапор. В данной ситуации необходимо сменить изношенную деталь или насос в сборе. Для обоюдных случаев будет свойственно наличие воды в системе водопровода, другими словами станция воду закачивает, но ее давления не хватает для того, чтобы сработало реле.

Спецификой газокольцевого насоса считается его неспособность создавать давление без наличия воды в его пустоты. Перед запуском вновь установленной насосной станции, полость нагнетающего устройства и подающую трубу следует полностью наполнить водой через особое отверстие на насосном корпусе (сверху), закрытое резьбовой пробкой. Если это не сделать, насос будет работать попусту без остановок. Чтобы вода не уходила в резервуар забора воды, на конце подающей трубы в первую очередь ставится клапан обратный.

Вода для газокольцевых насосов считается не только объектом транспортировки, но и охладителем, благодаря этому продолжительно оставлять включенным нагнетающий прибор нельзя, если он не заполнен. Это может привести к перегреву и выходу из строя.

Как может появиться ситуация с отсутствием воды в пустоты насоса во время эксплуатации? Все просто – перестал работать клапан обратный, и вода ушла из подающей трубы. Необходимо сменить клапан (если продолжительно находится в эксплуатации) или проинспектировать его. Вполне может быть так, что между его корпусом и мембранной тканью попала песчинка либо иной небольшой предмет, мешающий плотному прилеганию. Чтобы подобного не появилось, клапан оборудуют сетчатым фильтром, предупреждающим загрязнение. Если станция продолжительно не отключается из-за отсутствия воды в насосе, из открытого смесителя ничего не польется. В подобной ситуации тут же выключайте оборудование и ищите причину.

Установка оборудования

Еще почему не выключается станция насосная? Так бывает при объемном заборе воды в точках употребления или при значительном прорыве трубопровода в системе бытового водообеспечения. Набранное насосом давление регулярно тратится, благодаря этому нагнетающее приспособление может продолжительно не выключаться. В подобной ситуации должна волновать возможность прорыва коммуникаций. Чтобы установить наличие/отсутствие утечки, перекрывается ближний к станции кран на отводящей трубе. Если потом оборудование стало работать с нормальными интервалами (набрало давление и выключилось), необходимо немедленно искать прорыв или просто кем-то забытый открытый кран.

Устройство и особенности эксплуатации

С помощью насосной станции можно решить несколько задач, относящихся к водоснабжению:

• организовать автоматическое поступление воды из источника к водопроводной системе дома;
• отрегулировать напор воды в водопроводе, доведя его до приемлемого уровня;
• предохранить водопроводную систему от гидроударов;
• создать некоторый запас воды на случай проблем с водоснабжением.

Можно приобрести насосную станцию в уже готовом виде, что немного облегчит ее монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.

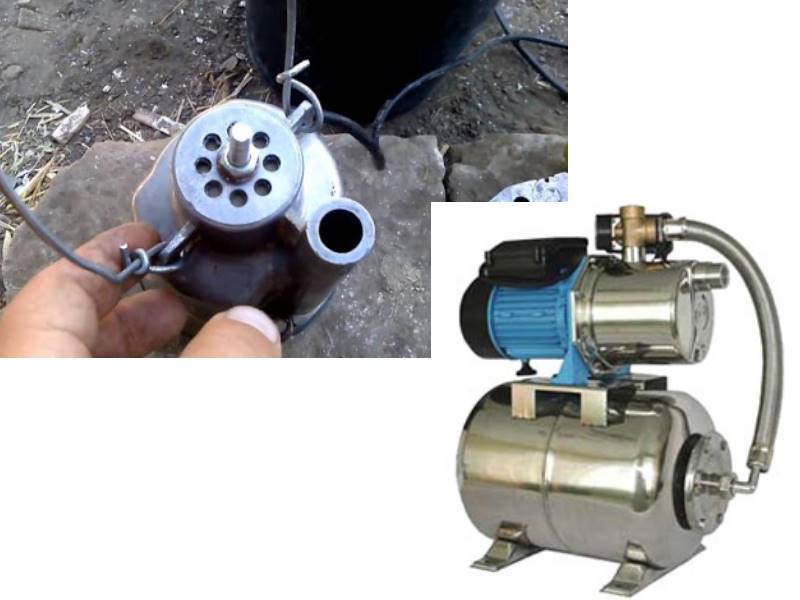

Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос подходящей погружной моделью.

На этой схеме наглядно представлено устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления

Понимание принципов работы насосной станции поможет понять особенности ремонта этого прибора. Ее центральная часть — гидробак — емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).

Гидробак соединяют с водопроводом дома. Когда открывают воду, бак опустошается, и давление внутри емкости уменьшается. Когда оно достигает установленного значения, насос автоматически включается, и вода поступает в гидроаккумулятор до тех пор, пока он не заполнится, и значение давления не дойдет до установленного максимального уровня.

Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в емкости следует поддерживать на уровне около 1,5 атм, чтобы предотвратить повреждение мембраны

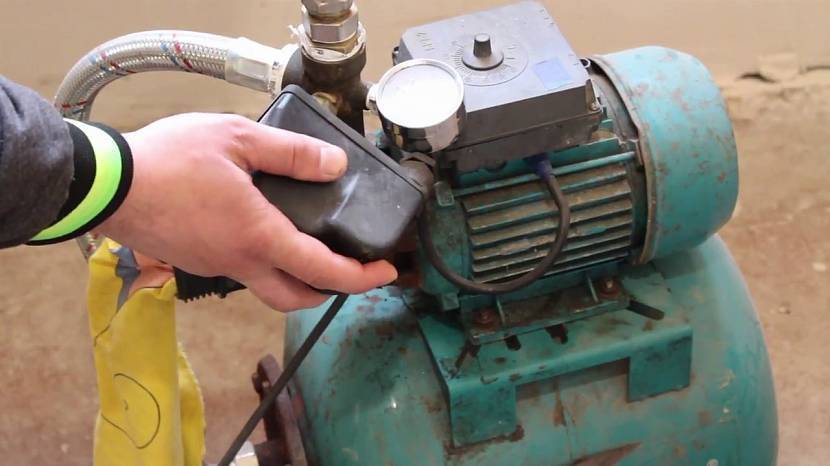

Включением и отключением насоса управляет реле давления. Это небольшое устройство, соединенное и с гидроаккумулятором, и с насосом. И на состоянии водопроводной системы, и на работе насоса наличие такой станции сказывается исключительно благоприятно. Гидробак служит буфером, который защищает водопровод от внезапных гидроударов. Реле давления сводит количество включений и отключений насоса до нужного минимума, что продлевает срок работы техники.

Хотя небольшое количество воды внутри гидробака находится постоянно, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем гидробака, тем выше его цена. Если нужно запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшой гидробак справится вполне удовлетворительно.

Как своими силами устранить неисправности?

Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

Насосное оборудование вращается, при этом вода не поступает

Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины

На него следует обратить самое пристальное внимание. Необходимо проверить его состояние. Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы

Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.

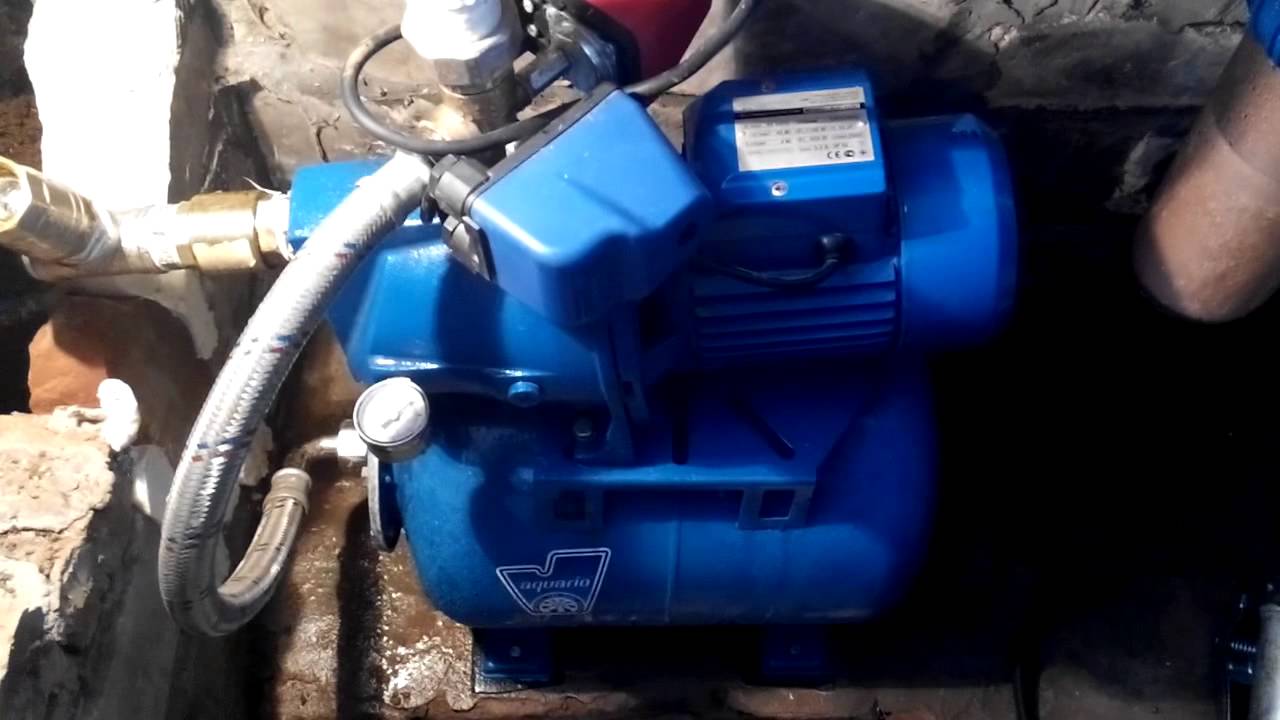

Включение насоса станции происходит часто, а вода подается рывками

Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

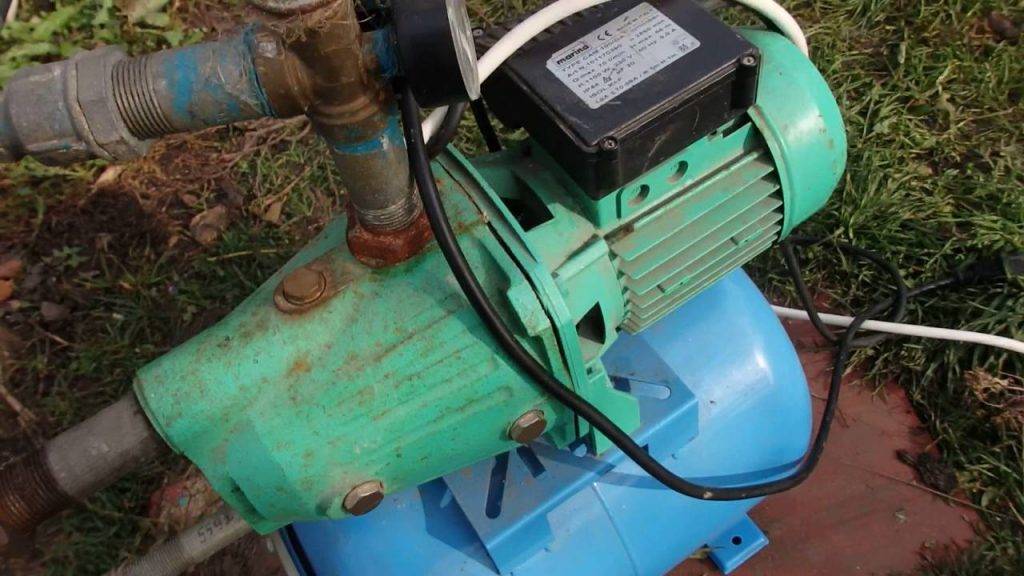

Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

Насосная станция работает, но вода в систему поступает рывками, с перебоями

Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

Насосная станция работает насос крутится, но воды нет

Шаги по устранению этой неисправности следующие:

• В первую очередь нужно проверить обратный клапан, который находится в воде в скважине или колодце. Часто бывает, что в него попадает песок или мусор, и клапан не закрывается. При этом вода не поднимается по трубам до насоса.
• Во-вторых, проверить наличие воды в трубопроводе между колодцем и насосом. Насос также должен быть заполнен водой; если воды нет – залейте через заливное отверстие.
• Очень большая выработка между крыльчаткой и корпусом насоса. Насос просто работает сам на себя. Причина этого может заключаться в большом содержании в воде абразивных веществ, например, песка. В этом случае следует поменять корпус и крыльчатку, если они есть в продаже, или целиком насос (но не всю станцию!).
• Банально кончилась вода в скважине/колодце. Выход – попробовать опустить глубже всасывающий трубопровод или шланг. Но помните: расстояние от уровня воды в скважине до насоса не должно превышать указанную на насосе, обычно 8-9 м.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

1. Насос для забора воды и подачи её во внутридомовую систему.
2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
3. Датчик давления, запускающее оборудование при снижении напора в системе.
4. Манометр.
5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

• Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
• Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
• Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
• Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.

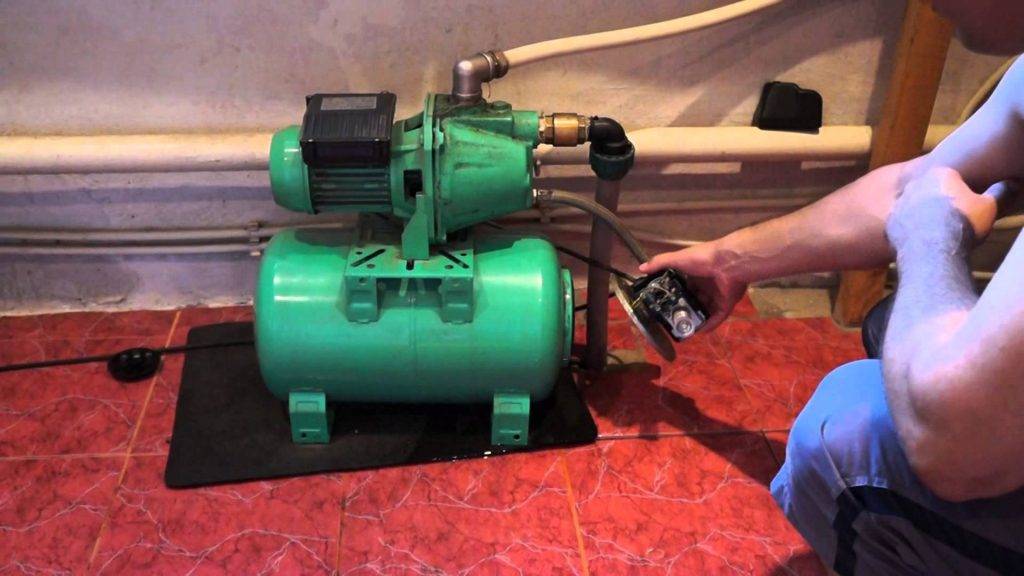

• Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
• Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
• Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
• Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

• Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
• На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
• Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
• Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
• Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

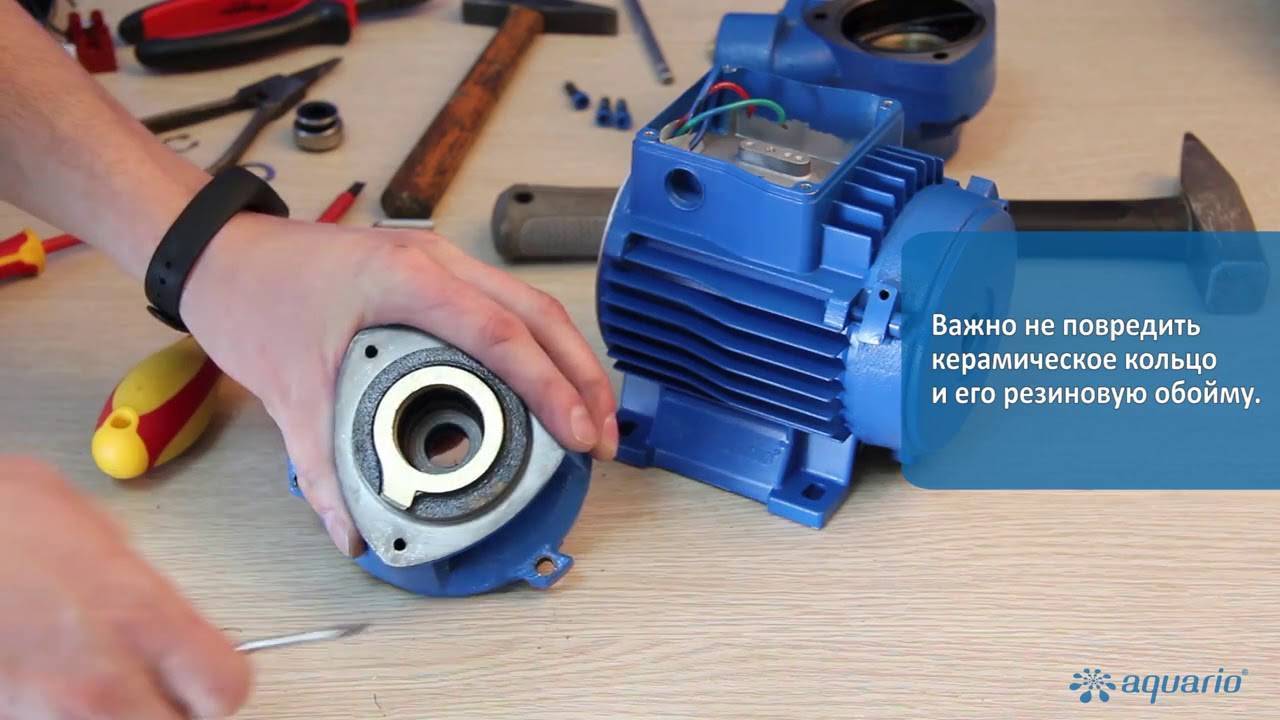

Замена сальника — ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

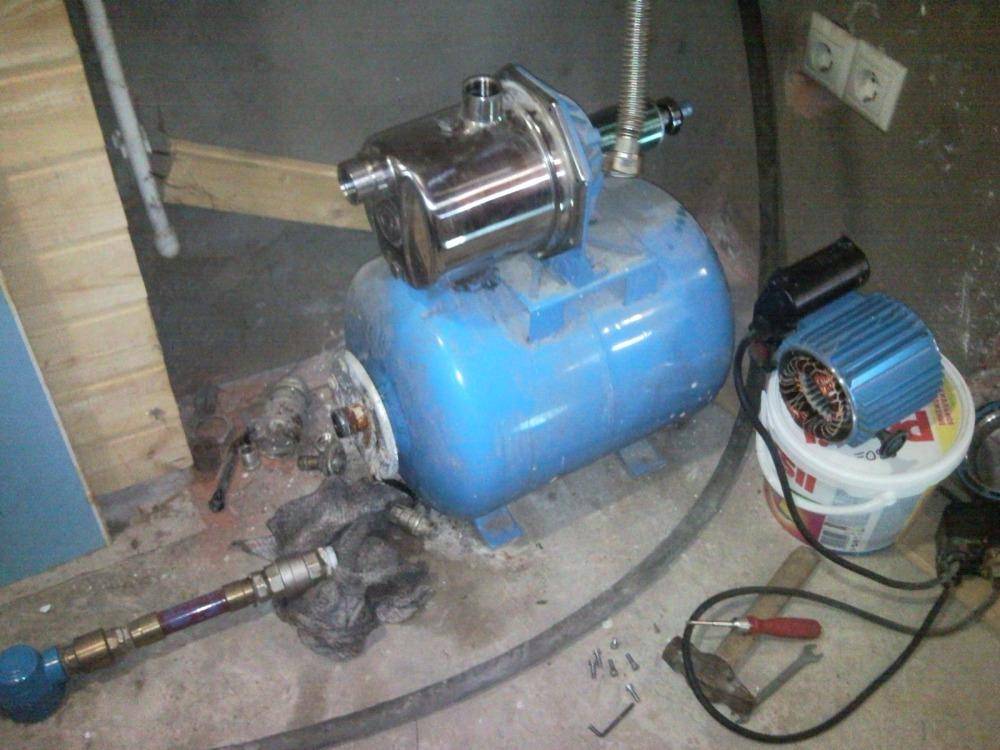

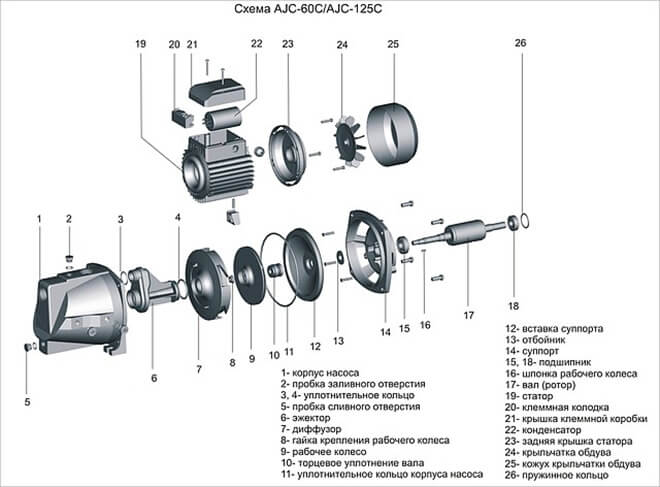

Разборка насоса

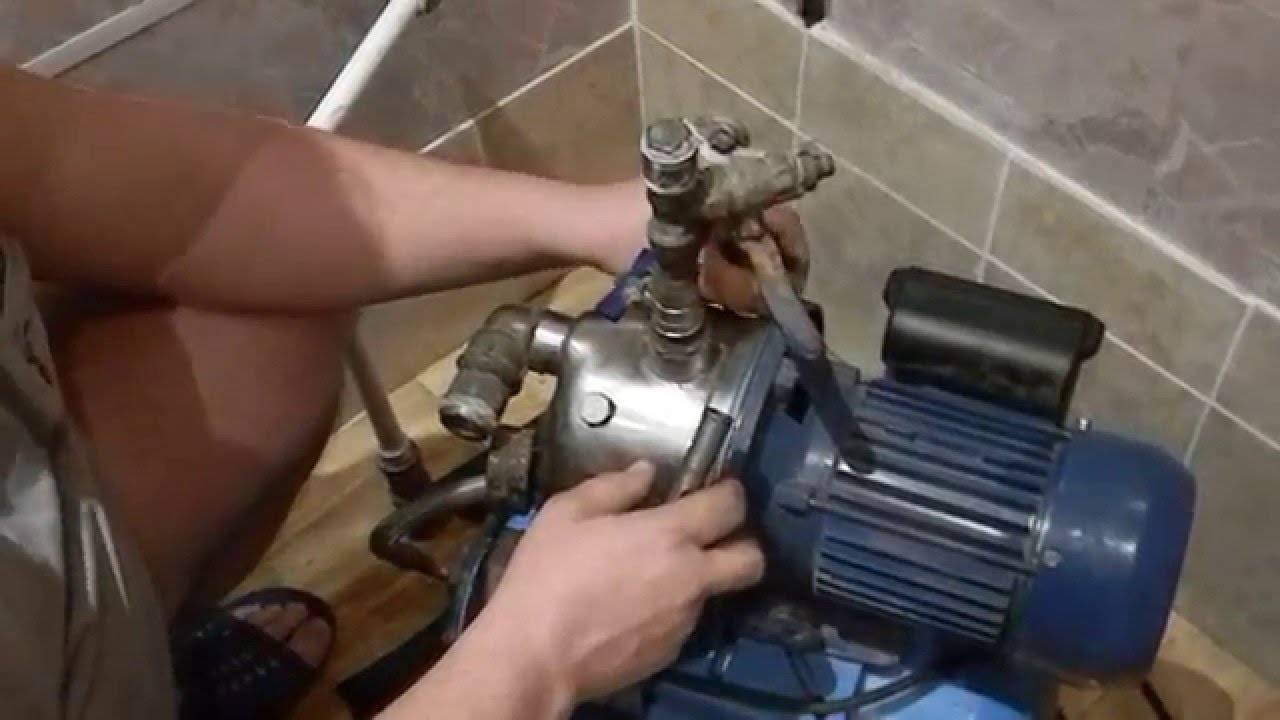

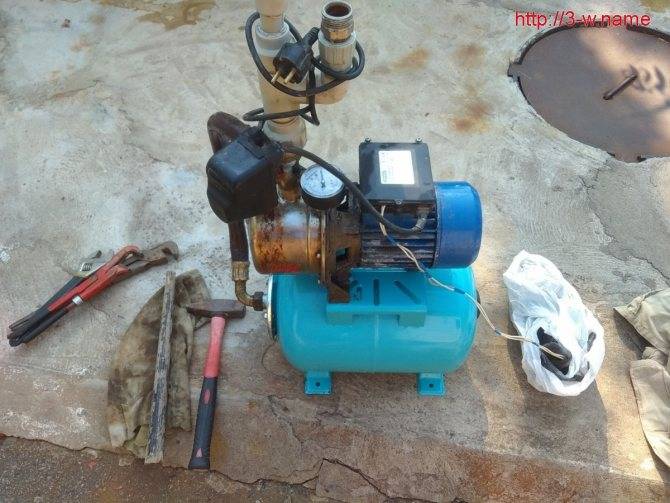

Демонтировал насосную станцию целиком, и вытащил из подвала дома. Теперь можно в удобной обстановке разбирать её.

Я не стал сразу снимать насос целиком, с гидроаккумулятора, а сначала, снял всё что можно.

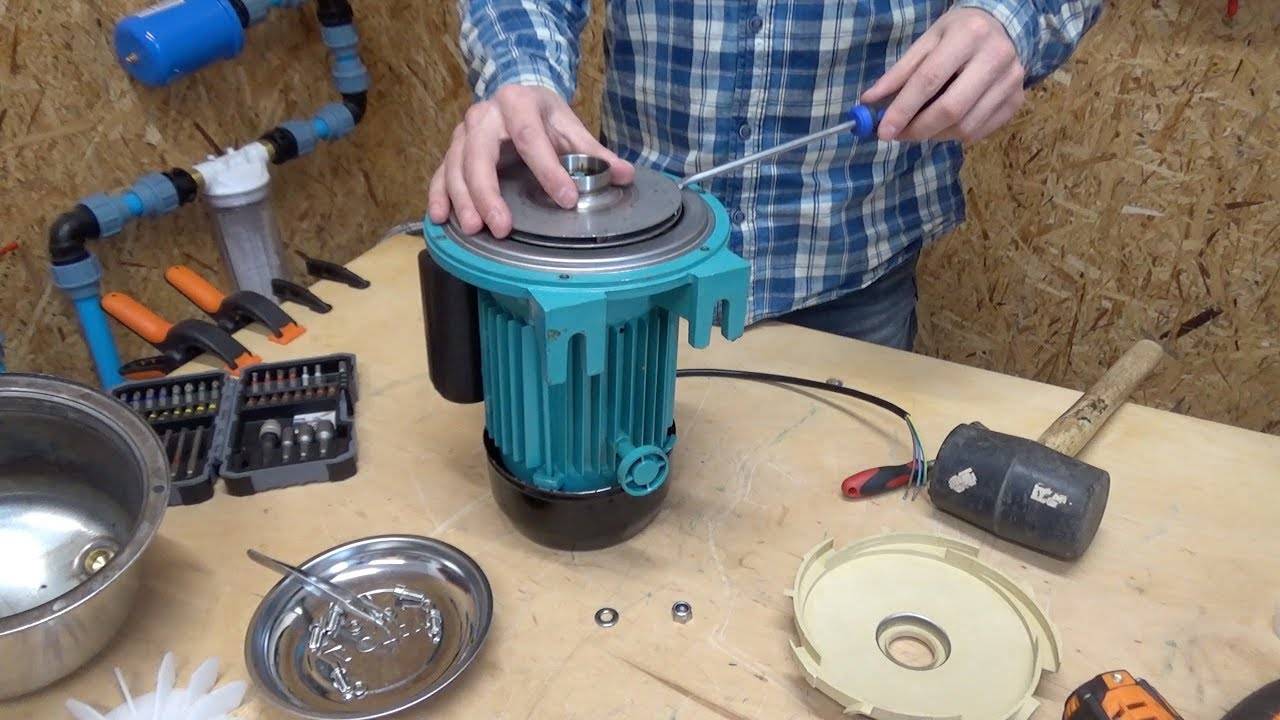

Сначала, снял защитный кожух вентилятора охлаждения электродвигателя. Он снимается не сложно. Просто аккуратно поддевая его понемногу, от двигателя, прокручивая вал, чтобы не было перекоса. Это удобно делать «плоской» отверткой, или металлической пластиной. Не делайте резких усилий, чтобы не сломать вентилятор.

Далее, я попытался открутить болты, стягивающие корпус электродвигателя. Увы, смог открутить только один. Три болта отломились, и в дальнейшем, предстоит дополнительные проблемы, по их извлечению.

Корпус насоса прикручен болтами из нержавейки. Болты рассчитаны под ключ «шестигранник».

Но, и тут не повезло! Два болта не пошли. Ключ просто «слизал» грани болта. Пришлось действовать радикально – резать!

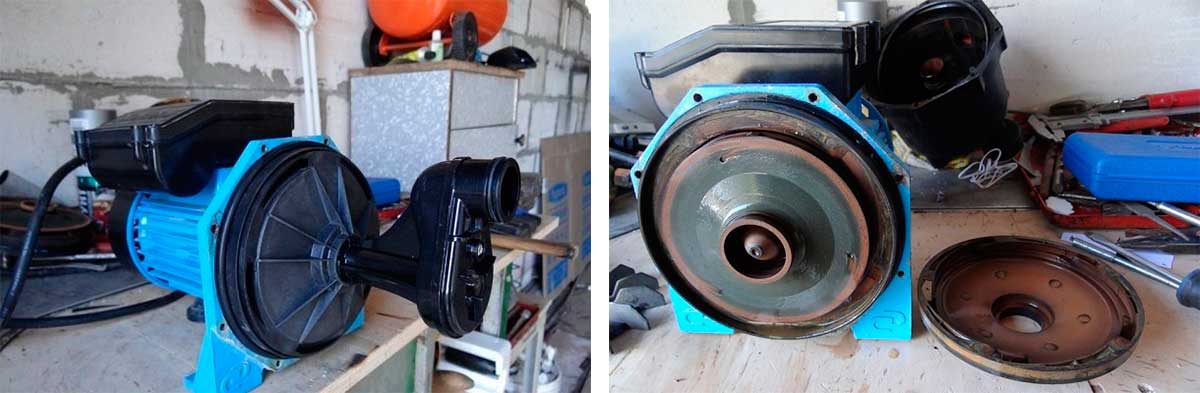

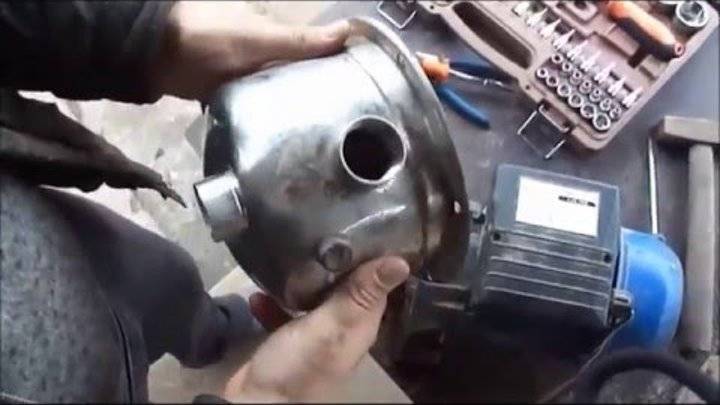

За годы эксплуатации, корпус насоса изъела коррозия. Дюралевый корпус местами покрыт язвами. Пришлось прилагать усилия, чтобы снять корпус насоса. Благо, съёмная часть насоса, выполнена из нержавейки!

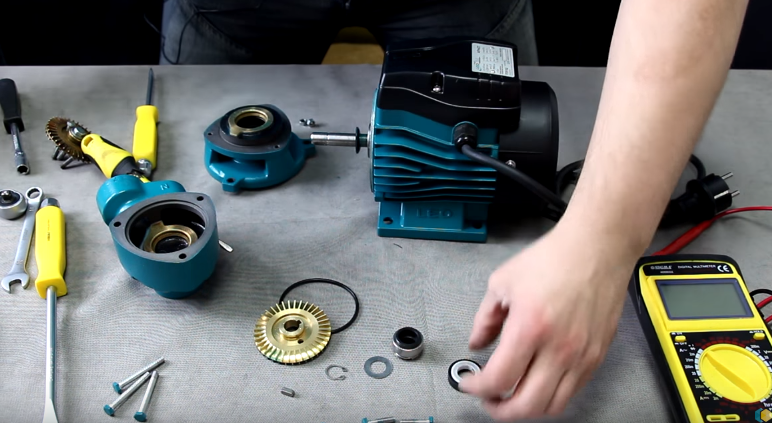

Наконец, насос разобран.

Предположения, по поводу подшипника оправдались. Вышел из строя передний подшипник. Смазка из него высохла, и при работе «на сухую», подшипник начал рассыпаться.

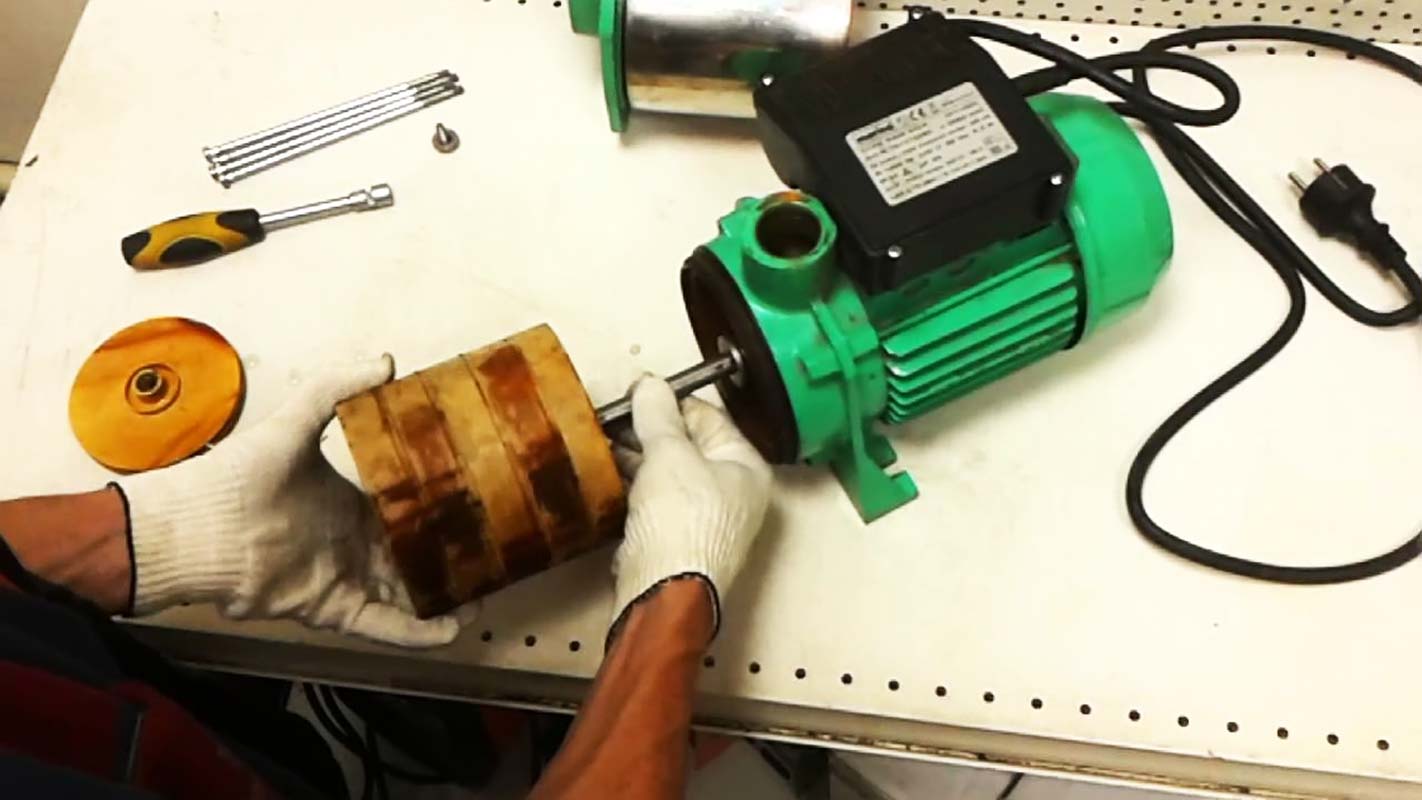

Осталась ещё одна непростая задача – снять рабочее колесо насоса. Почему непростая? Опять же, из-за многих лет работы.

Гайка крепления рабочего колеса открутилась нормально. Однако же, само колесо снять не получалось. Пробовал с помощью наставки и молотка, выбивать вал ротора – ничего. Колесо выходило только на половину. Уже расплескался вал ротора, и никак. Пришлось просто разбить колесо. Только тогда получилось снять втулку из сплава меди, шпонку.

В последствии, обработал болгаркой развальцованный вал, и перенарезал леркой резьбу.

Вал ротора насоса наконец освобождён, для дальнейших действий.

Так как у меня нет специального съёмника, и сам подшипник уже не пригоден, «снял» я его, с помощью болгарки. Аккуратно сделал надрезы на наружном кольце, затем ударом молотка разбил. То же и с внутренним кольцом подшипника проделал.

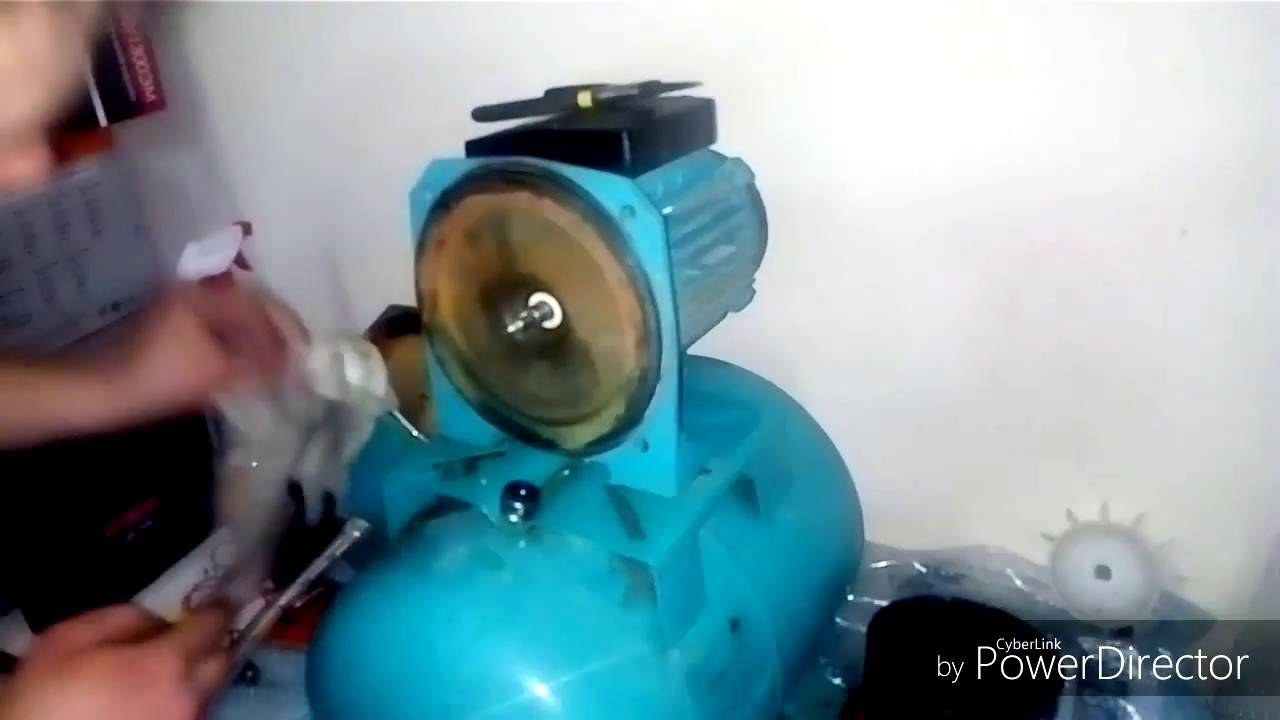

Ремонт гидроаккумулятора

К неисправностям насосной станции для дома относится и нерабочее состояние гидробака. Начнем с того, что это стальной бак, внутрь которого установлена резиновая мембрана в виде груши. Именно в нее и попадает вода. Между грушей и стенками корпуса гидроаккумулятора находится воздух под давлением 1,5 атм. При увеличении объема груши увеличивается и давление воздуха, которое выталкивает воду, создавая напор в водопроводе при выключенном насосе.

Итак, о возможных неисправностях гидробака насосной станции.

• Самое простое – это может произойти утечка воздуха. От этого насос будет часто включаться и выключаться. Проверить можно так: снимается задняя крышка из пластмассы, на ниппель устанавливается манометр, которым определяется давление. Эту процедуру надо делать при пустом баке. Если давление намного ниже 1,5 атм, то надо воздух накачать в мембрану. Это можно сделать обычным насосом через ниппель. Закачка воздуха в гидроаккумулятор
• Самое сложное – это порвалась мембрана для насосной станции. Поэтому ее придется заменить. Кстати, определить, что она порвалась, очень легко. Нужно открыть ниппель, и если из него полилась вода, то причина ясна.

В ремкомплект для насосных станций мембрана не всегда входит. Поэтому ее надо выбирать по паспортному объему гидроаккумулятора. После чего можно переходить к замене.

Для этого надо открутить шесть болтов передней крышки гидробака. Она легко снимается, а под ней и располагается груша. Она просто вытаскивается из емкости, после чего надо просто установить на ее место новую. Крышка устанавливается на место и прикручивается все теми же болтами. После чего необходимо закачать воздух внутрь бака. Это делается с задней стороны через ниппель. Давление отслеживается манометром, установленным у передней крышки.

Замена мембраны

Внимание! Заменяя мембрану, необходимо проверить, в каком состоянии находится внутренняя полость гидроаккумулятора. При длительной работе в таком состоянии в баке может собраться грязь, песок и так далее

Поэтому рекомендуется его перед установкой новой груши промыть и просушить.
