Ремонт старой советской газовой колонки

Как правильно выбрать газовую колонку, которая доставит комфорт долгие годы?

Сразу скажу, моя цель – не реклама определенных газовых колонок, у нас их даже нет в продаже, не показать превосходство одних над другими с помощью заблуждения читателя, а исходя из многолетнего опыта ремонта, показать критерии самостоятельного выбора проточного газового водонагревателя. Так или иначе, начнём. Все газовые колонки будь-то Electrolux или Протон имеют одну принципиальную схему работы. В основе лежит главная газовая горелка, которая отдаёт тепло проходящей через медный теплообменник. Мощность газовых горелок определяет нагрев количества воды в 1 минуту.

Мощность горелки или газовой колонки разделяют на 3 категории: 17-19, 22-24, 28-31 кВт, что позволяет обеспечить горячей водой одну, две или три одновременно работающие водоразборные точки соответственно. Это параметр достаточно условный т.к наш климат в течении года меняет температуру входной воды: зимнее время +5°С, летнее время года +15°С — +18°С, что сильно оказывает влияние на КПД колонки. Чтобы было понятнее водонагреватель с выдачей 4-5 л/мин зимой, в летнее время производительность повысится до 6-7 л/мин.

Газовая колонка плохо греет воду

Это может произойти по нескольким причинам.

• Самая простая причина – неправильно подобрана газовая колонка. Вы сэкономили и купили маломощный нагреватель неспособный удовлетворять ваши запросы в горячей воде.
• Вторая причина – мало давление газа в трубах (в квартире). Вызовите газовщиков для проверки системы.
• Третья причина – обычный засор (жиклер, фильтры, накипь, шланги и прочее), некоторые виды которого описаны выше. Проверить это можно по цвету огня, который меняется время от времени. Об этом свидетельствует и наличие сажи.

Вы сможете сами только подрегулировать температуру и очистить колонку.

Схема работы системы газ-контроль газовой колонки.

В современных газовых колонках отечественного и импортного производства для контроля над работой, внедрены функции защиты пользователя от отравления и самого аппарата от перегрева. На первых советских колонках устанавливался газ-контроль который блокировал работу аппарат всасывая запальником вместо кислорода большое количество угарного газа. Для горения запальника нужен кислород. Если дымоход забит, угарный газ скапливается около вытяжной трубы. В этом месте помещается всасывающая трубка (по сей день, такую систему используют в газовых колонках НЕВА-3208).

Со временем стали внедрять автоматическую систему контроля основываясь на температурных показателях около вытяжной трубы. Где вместо трубки помещают биметаллический датчик (по этой схеме работает все современные колонки). В зону действия запального пламени помещали термопару, которая при нагреве становилась датчиком движущей силы для электромагнитного клапана. В своё время электромагнитный клапан, управляет подачей газа к основной горелке.

Как установить датчик тяги газового котла

Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке

Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:

• показатель минимальной высоты от поверхности пола достигает 150 см;
• максимальная высота от пола равна 170 см.

Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см

Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима. Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования

Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика

Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.

Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления. Пошаговый процесс установки:

Пошаговый процесс установки:

1. После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
2. Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
3. К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.

Какие батарейки нужны

Прежде чем говорить о батарейках или, правильнее сказать, гальванических элементах, выясним, для чего они вообще нужны газовой колонке. Итак, предположим, мы решили принять душ или помыть посуду. Открываем горячий кран, и через теплообменник колонки начинает течь холодная вода. Появившийся в магистрали проток воды воздействует на механический шток, который открывает газовый клапан, подавая газ на горелку. Одновременно этот же шток включает систему контроля, которая кратковременно запускает высоковольтный преобразователь.

Преобразователь, в свою очередь, создает мощную электрическую искру между электродами. Последние находятся в непосредственной близости от горелки, поэтому газ воспламеняется. После этого специальный датчик горения сообщает системе контроля и розжига, что колонка запущена. Если попытка поджига была неудачной (термодатчик молчит), блок контроля повторяет попытку пуска.

Итак, у нас уже есть два узла, требующих электропитания: блок контроля и высоковольтный преобразователь. Они хоть и работают только в момент пуска колонки, но весьма прожорливы. Кроме того, есть еще один потребитель – электронный термометр с дисплеем, на котором отображается температура горячей воды. Он работает и потребляет энергию до тех пор, пока кран горячей воды не закроется и колонка не отключится.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросВсе вышесказанное касается газовых колонок, не требующих подключения к электросети. Все, что им нужно, это газ и вода.

Итак, для чего нужны батарейки для колонки, мы выяснили. Теперь выясним, какие конкретно нужны и какие лучше выбрать. Практически во всех газовых колонках, работающих по вышеописанному алгоритму, устанавливаются два гальванических элемента типоразмера D – так называемые «большие бочонки». Размер такой батарейки 61 мм (высота) на 34 мм (диаметр). Выходное напряжение 1.5 В.

С размером разобрались, но это, конечно, не главное. В таком размере выпускаются солевые и щелочные гальванические элементы, а также аккумуляторы.

Солевые элементы стоят недорого, но имеют небольшую электрическую емкость и малый срок службы. Комплекта солевых батареек хватит на 2-3 недели. После этого их придется заменить. Причем срок их службы мало зависит от производителя, кроме тех, кто делает откровенную подделку. Обозначение таких батареек – R20, где R – солевая, 20 – типоразмер D.

Щелочной или, как его еще называют, алкалайновый элемент стоит намного дороже солевого, но отличается большой электрической емкостью и длительным сроком службы. Энергии комплекта щелочных батареек хватит примерно на полгода. Обозначение таких батареек – LR20, где LR – щелочная, 20 – типоразмер D.

Аккумуляторы в отличие от батареек можно перезаряжать, но стоят они в несколько раз дороже щелочных батареек. Кроме того, напряжение у них не 1.5, а 1.2 вольта. Значит, напряжение комплекта из двух аккумуляторов будет составлять не 3, а 2.4 В. Впрочем практически все колонки отлично работают и при таком напряжении. Срок службы комплекта таких аккумуляторов – 5-6 лет (их, конечно, придется регулярно заряжать). В типоразмере D выпускаются только никель-металлогидридные. Обозначение таких аккумуляторов – HR20, где HR – никель-металлогидридный аккумулятор, 20 – типоразмер D.

По типам элементов питания это вся информация. Солевые источники отбросим сразу – их придется менять так часто, что низкая стоимость перестанет быть преимуществом. Будем использовать их только в крайнем случае. Щелочные элементы, в принципе, оптимальный вариант. У них вполне приличное соотношение цена/срок службы. Лучше прочих зарекомендовали себя батарейки LR20 от таких производителей:

Аккумуляторы – тоже неплохое решение, но стоит учесть, что для их обслуживания придется докупить зарядное устройство. Кроме того, стоит убедиться, что именно наша модель газовой колонки будет уверенно работать на несколько пониженном напряжении (см. выше).

Обзор возможностей элементов питания типоразмера D

Не зажигается газовая колонка Нева

Основные причины могут заключаться в различных механических и электрических частях агрегата. Как правило, подобные неисправности газовой колонки Нева можно устранить заменой, износившейся или сломавшейся детали, самостоятельно, тогда устройство будет включаться корректно. Но если не удается решить это самостоятельно, а прибор имеет действующею гарантию, то лучше всего обратится в сервисные центры.

Проблемы в водяном контуре

При наличии достаточного напора воды, розжиг колонки не происходит то следует обратить внимание на следующие советы:

Важно! Обязательно следует перекрывать поступление газа и воды. Очень часто проблема может возникнуть в резиновой мембране в водяном блоке

Мембрана создает давление на поршень, который в свою очередь подает питание на блок управления, причина как правило в разрыве мембраны. Устраняется это простой заменой этой мембраны. Мембраны стоят достаточно дёшево. Подобный ремонт достаточно простой, для этого следует снять кожух, демонтировать водяной блок, разобрать его

Очень часто проблема может возникнуть в резиновой мембране в водяном блоке. Мембрана создает давление на поршень, который в свою очередь подает питание на блок управления, причина как правило в разрыве мембраны. Устраняется это простой заменой этой мембраны. Мембраны стоят достаточно дёшево. Подобный ремонт достаточно простой, для этого следует снять кожух, демонтировать водяной блок, разобрать его.

Сперва следует убедится в достоверности проблемы, мембрана будет порвана. также до замены мембраны имеет смысл прочистить водяной блок от налета и грязи, а также смазать все подвижные элементы блока подходящей смазкой. Далее установить на место старой мембраны новую, подходящую для конкретной модели колонки. Произвести сборку водяного блока и остановить его на свое место. Включить подачу воды и газа, проверить работу прибора.

Также вопрос может заключаться в фильтре, который может стоять на входе воды, который необходимо периодически прочищать, так как он загрязняется. Фильтр убирает примеси, которые могут содержатся в воде, и прибор будет гореть и не гаснуть.

Обратите внимание! Включение механизма происходит при достаточном напоре воды, если же напор не достаточен, то следует проверить напор непосредственно воды в кране, и если он не достаточен, то следует решать вопрос соответствующих инстанциях, если дом частный и вода берется из скважины, то необходимо решить проблему с насосом. Трубки теплообменника, как правило, тоже подвержены засорам

Необходимо проверить на наличие таковых. В случае засора необходима прочистка трубок, а так де теплообменника. Для прочистки трубок необходимо полностью заполнить их лимонной кислотой и оставить на час. Теплообменник следует промыть раствором с чистящим средством

Трубки теплообменника, как правило, тоже подвержены засорам. Необходимо проверить на наличие таковых. В случае засора необходима прочистка трубок, а так де теплообменника. Для прочистки трубок необходимо полностью заполнить их лимонной кислотой и оставить на час. Теплообменник следует промыть раствором с чистящим средством.

Подобные решения могут помочь при неисправности Невы в частях, отвечающих за нагрев и ток воды.

Проблемы в газовом контуре

Часто встречающиеся проблемы в газовом контуре обычно связаны с загрязнением горелки или теплообменника. Для решения задачи следует прочистить газовую горелку, а также теплообменник, для этого следует промыть все части раствором с чистящим веществом, а горелку прочистить подручными средствами. Чистку теплообменника следует провести для улучшения теплообмена.

Обратите внимание! Чистку горелки от копоти следует проводить на открытом воздухе или в помещение, которое легко чистится, на подобии ванной, так как копоть очень сильно засоряет помещение во время чистки

Проблемы в системе розжига

Проблема может быть связана с генерацией искры. Для этого необходимо узнать в чем конкретно проблема. Если нет конкретно искры, то следует попробовать заменить батарейку. Не все колонки Нева оснащены электрическим розжигом, но Нева Люкс 5513, 5514, 5611 не входят в это утверждение.

Если розжиг на горелку состоит из пьезоэлектрического компонента, то необходимо прочистить его проволокой.

Проблемы в системе безопасности

Очень часто встречается проблема в датчиках тяги. Если он не исправен, то не произойдет розжиг газа. Также случаются неполадки в различных датчиках которыми оборудованы колонки. Самостоятельный ремонт этих датчиков, без наличия определенных знаний, не рекомендуется проводить. также при неисправности того или иного датчика имеет смысл провести его замену, так как ремонт может быть не всегда эффективен.

Рекомендации по эксплуатации

Любой вид топлива опасен, если не соблюдать меры безопасности. Разжигают агрегат строго по инструкции изготовителя. Современное оборудование снабжено несколькими защитными уровнями и работает в автоматическом порядке.

Советы по работе с газовой колонкой:

• нельзя включать аппарат при отсутствии тяги, обратном засасывании дыма в комнату;
• лучше, если есть естественный приток воздуха из фрамуги или форточки;
• не рекомендуют выставлять температуру свыше +55°С, соединять в смесителе холодную и горячую воду.

Проблема с включением возникает у проточных нагревателей старого типа с ручным управлением.

Когда нужно включать

Время розжига зависит от вида газового нагревателя. Агрегаты с постоянно зажженным фитилем включают утром, и они функционируют в течение дня. После этого колонка готова к использованию — горелка включается после открывания водопроводного крана.

Колонки без фитиля (автоматические) самостоятельно также включаются после начала пользования водой, их не нужно предварительно запаливать. Автоматика может не включить оборудование, если нет напора жидкости. Для нагрева воды обычно требуется 3 — 4 минуты.

Вопрос эксперту

Можно ли включать холодную воду во время работы колонки?

Этого делать не рекомендуют по нескольким причинам. Такие действия ведут к образованию накипи на внутренних стенках теплообменника. Производители запрещают смешивать горячую и холодную воду, т. к. подача холодного потока влияет на степень нагревания, приводит к разрушению и поломке агрегата. Комфортную температуру выставляют сразу, чтобы не подмешивать холодную воду в процессе купания или хозяйственного использования. Современные газовые автоматы имеют режим перехода «лето-зима». С помощью такого усовершенствования быстро ставится новая температура, вода приобретает требуемые показатели.

Нужно ли выключать на ночь

Колонки с постоянно горящим фитилем рекомендуют выключать на ночь. В инструкции такого предупреждения нет, т. к. агрегат успешно защищен от случайного возгорания и возникновения аварии.

Во время ночного отключения экономится газовое топливо, т. к. горячая вода редко нужна в этот период суток. Отключение рекомендуют и в случае явных неполадок в агрегате.

Почему колонка включается сама по себе

Колонка может включаться сама по себе, если течет труба

В автоматических типах проточных нагревателей, независимо от времени выпуска, стоит устройство, чтобы не допустить незапланированного включения.

Такой процесс не начинается из-за неисправности колонки, причина в другом: в системе горячего водоснабжения на участке после врезки бойлера есть утечка воды; автоматика колонки расценивает такое положение как регулярное открывание крана, и включает горелку.

Решением проблемы служит устранение течи из труб, смесителей, присоединений душевого шланга.

Техника безопасности

Категорически нельзя монтировать газовое оборудование самостоятельно, для этого приглашают лицензированные организации.

Правила безопасной работы:

• к включению и регулировке не допускают детей и тех, кто незнаком с инструкцией по эксплуатации;
• не перепланируют самостоятельно места подключения воды, газа;
• при появлении запаха сразу отключают газ, электроприборы во всем доме;
• открывают окна, двери, вызывают аварийку.

Нельзя включать свет в помещении, т. к. при этом вылетает искра, которая станет причиной детонации и взрыва.

Звуки при включении – как исправить

Одной из самых распространённых неисправностей колонки могут быть хлопки при включении. Изначально они несильные и им не придают большого значения, но с каждым разом они становятся интенсивней и в один прекрасный момент может так хлопнуть, что повылезают окна или разорвёт дымоход. Причиной этим хлопкам являются следующие неисправности.

• Отсутствие тяги в трубе для отвода отработанных продуктов горения.
• Нерабочий замедлитель поджога.
• Сели батарейки (в колонках с автоматическим поджогом).
• Неисправно положение искровой свечи.

Устранить такие неисправности можно частично самостоятельно, а некоторые рекомендовано устранить при помощи специалиста газовой службы.

Пошаговая инструкция

Устраняются хлопки во время поджога колонки следующим образом.

1. Чистка дымохода.
2. Замена батареек.

В остальных случаях рекомендовано обратиться в газовую службу за квалифицированным ремонтом.

Порядок проведения работ

На стене отмечают место установки колонки, затем просверливают отверстия, фиксируют аппарат метизами, которые выбирают в зависимости от материала стены.

Дальнейший порядок:

• проверка тяги перед монтажом дымохода;
• подводка к водонагревателю газовой трубы или армированного шланга;
• подсоединение водопроводной ХВС трубы;
• подключение ГВС магистрали для разбора.

После этого устанавливают дымоходный коллектор, проводят тест на работоспособность системы. На деревянные стены монтируют агрегат с дополнительной защитой поверхности.

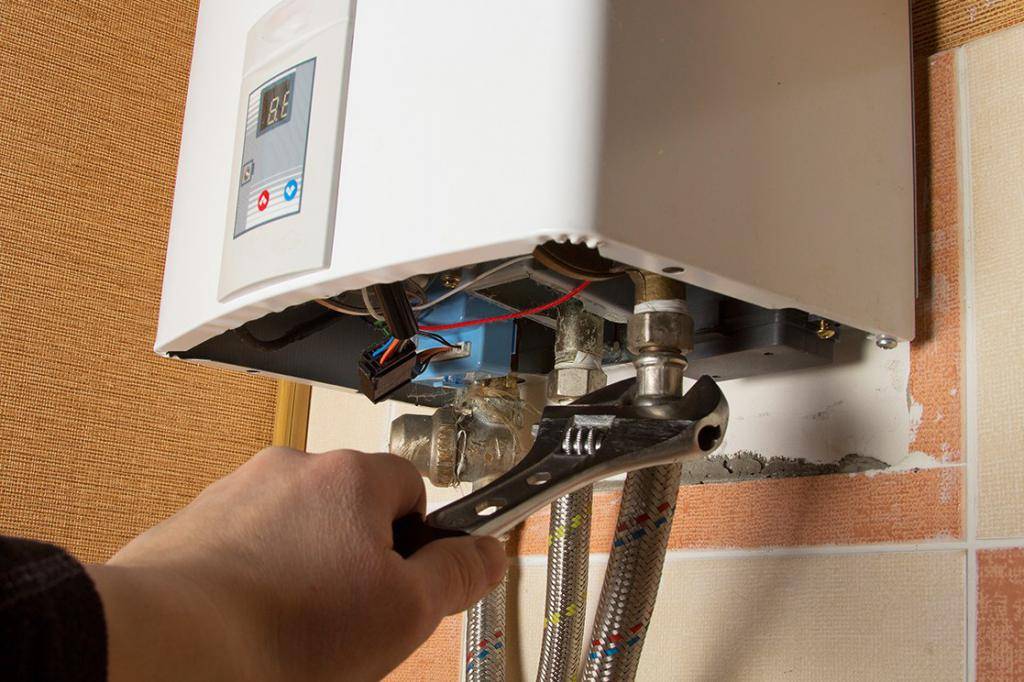

Демонтаж старой колонки

Нужно проверить исправность всех шлангов и фитингов

Закрывают вентиль на входе, откручивают соединение газового шланга, затем перекрывают подачу холодной воды.

Дальнейшие действия:

• отключают трубу ГВС, отходящую от колонки;
• снимают патрубок соединения с дымоходом;
• агрегат снимают со стены.

Проверяют старые шланги, тройники, фитинги. Если они пришли в негодность, приобретают новые. Если на подачу холодной воды и раздачу горячей не были установлены краны, лучше их поставить при монтаже колонки.

Установка новой

Действия по демонтажу повторяют в обратном порядке. Регулируют давление воды в соответствии с мощностью агрегата.

Соблюдают правила:

• над колонкой не прокладывают электрические провода;
• длина трубы от патрубка до входа в дымоход — не больше трех метров;
• в отводящем коллекторе не должно быть больше двух поворотов, чтобы не уменьшать тягу.

Запорный кран, подключение газа выполняет газовщик. Проверяют утечки, открыв вентиль на входе

Соединения смазывают мыльным раствором, обращают внимание на пузыри

Подключение и настройка

Для подключения газа применяют гибкий резиновый шланг, один его конец крепят к колонке, второй соединяют с источником. Допускается резиновые трубы с текстильным армированием нитью, рукава с металлической оплеткой и металлопластиковым сердечником, сильфонные стальные шланги.

Настройку выполняют по индивидуальным показателям каждой модели. Автоматические сами подстраивают напор, а механические типы регулируются тумблером. Не рекомендуют ставить температуру нагрева свыше +55°С, чтобы не смешивать выходящую горячую воду с холодной (вредно для агрегата).

Система безопасности

Повышенная загазованность в помещении грозит отравлением или взрывом, поэтому устанавливают датчик газа. Прибор сигнализирует о превышении концентрации газовой смеси в атмосфере звуком и световым сигналом. Есть автоматические модели, которые одновременно передают сигнал об угрозе аварии на пульт диспетчера, отключают подачу газа в жилье.

Закон допускает спрятать газовую колонку на кухне под отделкой, но панель должна быть легко снимающейся. В частных домах обязательно в окне должна быть небольшая форточка, чтобы проветривать помещение в зимний период. Полностью глухие проемы в кухне запрещаются.

Газовая колонка отказывается зажигаться

Оборудование может перестать зажигаться по нескольким причинам.

Устройство газовой колонки

Схема устройства газовой колонки

В современных агрегатах с электронным розжигом в случае отсутствия зажигания газ перестает подаваться – его отсекает клапан. Пользователь узнает об этом посредством соответствующего индикатора. В некоторых ситуациях такая проблема решается путем простой замены батарейки. Этот момент уточните в инструкции. Если же производитель не дает подобных рекомендаций, лучше сразу обратитесь в газовую службу либо сторонний ремонтный сервис.

В один прекрасный момент колонка может не зажечьсяБлок батарей для розжига колонки

Колонка не зажжется при отсутствии вентиляционной тяги. Для проверки уровня тяги подносим к решетке вентиляции полоску бумаги. Если листок не меняет своего положения либо же меняет его недостаточно выражено, с тягой явные проблемы. В многоквартирных домах прочисткой вентиляционных колодцев занимаются коммунальщики – обратитесь к ним. Можно сделать это и самостоятельно при помощи металлического ершика, привязанного к подходящей по длине гибкой проволоке (шлангу и т.п.), однако коммунальные службы подобные самовольные действия обычно не одобряют.

Очистка вентиляции

Нередко горелки не срабатывают из-за износа мембраны. Этот элемент конструкции достаточно быстро деформируется, механизм запуска горелки становится менее чувствительным и не срабатывает при включении воды. Даже в дорогих нагревателях мембраны изнашиваются за 5-8 лет – с этим, к сожалению, ничего не поделаешь.

Нередко горелки не срабатывают из-за износа мембраны

Для проверки включите воду на максимум. Если при сильном напоре колонка включилась, проблема определенно в мембране. Замену этого элемента можно выполнить собственными силами.

Для этого сделайте следующее:

• открутите гайки крепления с водяного узла (обычно их 2);
• открутите крепежные винты, за счет которых водяной узел удерживается в газовом (обычно винтов 3);
• рассоедините половинки узла и вы увидите резиновую мембрану. Если она не плоская, а заметно деформированная, замените ее. Для этого купите в специализированном магазине аналогичное изделие. По возможности отдавайте предпочтение мембране из силикона – она прослужит намного дольше своего простого резинового аналога.

Установка колонки

При замене газовой колонки на новую следует отметить точки для монтажа креплений. Нужно определить высоту расположения прибора, чтобы соединительная труба обладала длиной в 50 см от выхода до розетки. Когда высота помещения больше 2,7 м, это значение следует уменьшить до 25 см.

Высота расположения водонагревателя должна быть такой, чтобы дети не имели к устройству свободного доступа. Между отверстиями для крепления на корпусе необходимо измерить расстояние. С помощью перфоратора или дрели проделываются отверстия для установки дюбелей. Далее монтируются крюки. После этого колонка может навешивается на стену.
