Проверка практичности
Все сказанное выше можно свести в единое целое: измеритель нужен для того, чтобы в случае возникшей опасности — такой как газовая утечка или плохой отвод газообразных, жидких и твердых веществ — закрыть топливную подачу. Если это не будет сделано, то возможны очень малоприятные последствия.
Про отравление монооксидом углерода уже неоднократно говорилось выше. Оно достаточно часто приводит к летальному исходу, и острить с данным точно не стоит. А в случае если горелка ни с того ни с сего гаснет, но газ при этом продолжает поступать, со временем случится взрыв. В общем, ясно, что измеритель жизненно нужен.
Однако он может в полной мере производить собственные функции только в рабочем состоянии. Любому оборудованию присуще иногда выходить из строя
На внешнем состоянии котла неполадка данной детали совсем не отобразится, благодаря этому крайне важно делать регулярную проверку работоспособности элемента. В другом случае, вы подвергаете себя риску заметить поломку лишь тогда, когда будет уже поздно. Для контроля есть несколько способов:
Для контроля есть несколько способов:
- закрепите зеркало на том участке, где поставлен измеритель. Во время работы газовой колонки оно не должно запотеть. Если осталось чистым, то все в хорошо;
- отчасти перекройте вытяжную трубу заслонкой. В случае нормальной работоспособности измеритель должен быстро отреагировать и выключить котел. Для безопасности не проводите проверку очень долго, чтобы не отравиться монооксидом углерода.
Если и в том и другом случае испытание показало, что все в хорошо, значит, проверяемый компонент готов когда будет угодно ответить на чрезвычайную ситуацию и выключить газо подачу. Но бывает и другой вид поломки — когда измеритель срабатывает просто так.
Если вы тщательно проконтролировали уровень тяги и другие моменты, но котел по-прежнему отключается, это означает, что контролирующий компонент не прекращает работу неверно. Дополнительно испытать это можно так.
Отсоедините компонент и прозвоните его при помощи прибора для измерения электрического (омического) сопротивления. Сопротивление исправного датчика должно быть равно бесконечности. Если это не так, значит, деталь поломалась. Вариант исправления ситуации лишь один — нужно сделать замену поломавшегося элемента.
Некоторые хозяева домов в ситуациях, когда измеритель ни с того ни с сего начинает регулярно прерывать топливную подачу при отсутствии заметных трудностей с тягой дымоотвода, принимают решение просто выключить такой элемент. Разумеется, после чего колонка
начинает работать исправно.
Но аналогичные действия — это прямое нарушение техники безопасности при работе оборудования которое работает на газу. Отключив измеритель, вы не будьте уверены в том, что с тягой все в хорошо, и что монооксид углерода не начинает заполнять помещение. Бравировать, точно, не стоит. Лучше проверить трудоспособность детали выше описанными способами. Также вы скорее всего получите информацию по данному вопросу из видео, расположенному выше. Успехов вам, а еще безопасного и тёплого дома!
https://youtube.com/watch?v=AREF1FAQVKw
Когда и почему срабатывает
Ряд причин, по которым нарушается тяга в газовом котле и срабатывает датчик:
неправильная конструкция отопительного оборудования;
Причина, на которую в первую очередь необходимо обратить внимание. Она подразумевает неправильную конструкцию дымохода, наличие изгибов, либо его некачественный монтаж
непроходимость дымохода;
Газовые котлы оставляют намного меньше сажи, в отличие от твердотопливных котлов. Не смотря на это, за больший промежуток времени сажа имеет свойство скапливаться и в газовых котлах, что является причиной плохой проходимости дымохода.
Следующей причиной засорения дымохода могут стать посторонние предметы, например листья, ветки деревьев, летающий мусор.
Крайне редко в дымоход могут попадать животные. Зачастую это птицы, вьющие гнезда на дымоходе в неотопительный период или во время отсутствия людей и долго неработающего котла.
Дымоход требует периодического осмотра и, в зависимости от степени загрязнения, механической чистки.
погодные условия;
Москва — это город частой смены погодных условий.
Причиной выключений могут быть густой туман, сильные осадки или просто высокая влажность воздуха. При этом создается высокое атмосферное давление, которое является препятствием для воздухообмена.
Сильный ветер так же создает высокое давление в атмосфере. Он может навредить естественной тяге и поспособствовать обратному движению продуктов горения (обратной тяге).
Плохие погодные условия могут навредить работе только котлам с естественной тягой и открытой камерой сгорания.
Целесообразным является установка защитного колпака на дымоход. Его название — стабилизатор тяги.
Он препятствует задуванию ветра в воздуховод и предотвращает тушение горелки.
воздушная пробка;
Для дымоудаления необходимо непрерывное движение воздушных масс. Воздушная пробка в дымоходе может помешать воздухообмену и вызвать обратное движение продуктов горения.
Воздушная пробка возникает вследствие некачественной теплоизоляции дымохода и большой разности температур в его нижней и верхней части. Вверху он, как правило, является холодным, более тяжелым и густым.
недостаточная высота и неправильное место установки дымохода;
Она зависит от расстояния установки трубы от самой высокой точки крыши – конька кровли. Идеальное расположение — середина стороны кровли и высота над коньком — около 50 см.
нестабильный уровень напряжения в электроцепи.
Перепады электричества могут негативно сказаться на работе всех электронных составляющих отопительного оборудования.
При срабатывании датчика и отключении котла, не рекомендуется его повторный принудительный запуск. Это навредит отопительному оборудованию и увеличит опасность для здоровья и жизни человека. В таких случаях необходима диагностика, выявление и устранение причин неисправности.
Типы датчиков контроля

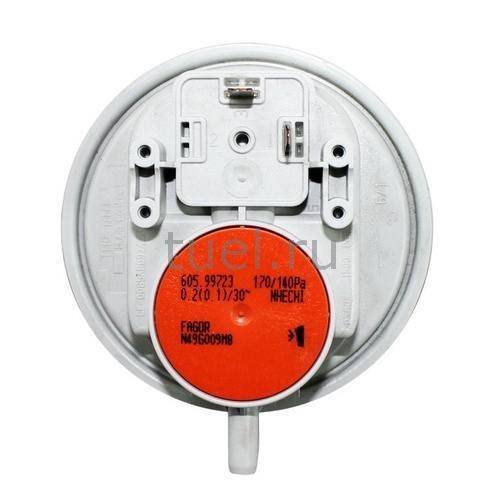

Данные датчики могут быть выполнены в различных вариантах: с пластиковыми круглыми, прямоугольными или квадратными корпусами. Контакты датчика обозначены следующим образом: COM, NO и NC. Контакты для работы котла – NO (normal open) и COM. Бывают типы датчиков с закрытой контактной группой, расположенной внутри самого изделия. Но принцип работы всех датчиков идентичен.
Таким образом, при всем многообразии форм и вариантов прессостатов для газового котла, работают они схожим образом. При возникновении определенной разрежённости воздуха в камере котла, происходит замыкание контактов датчика, соединенного с платой.
В настенном котле турбированного типа сверху расположен дуцерат для замера давления, продуцируемого вентилятором. Он имеет два контакта «+» и «-». Ещё в трубе есть приспособление для замера выходящего газа и КПД котла. В видео ниже вы можете посмотреть, как нужно замерять воздушный поток, разрежающий воздух в самой камере. Для этого необходимо подключение микроманометра к «плюсу» и «минусу». На микроманометре также имеются положительный и отрицательный полюс, подключение производим в соответствии этим данным.
Ставим котел в режим максимальной производительности (смотрите инструкцию своего котла).. Дисплей микроманометра показывает разряжение в камере котла, продуцируемое вентилятором. Если на дисплее отображается отрицательное значение, значит нужно перепроверить подключение. Т.е. минус трубки должен идти к минусу, а плюс – к плюсу. Имеем показания микроманометра 1,2 mbar. Т.е. это – давление, которое производит вентилятор в процессе эксплуатации.
Здесь проверяется давление и работа датчика тяги
Прессостат, контролирующий вентилятор газового котла, располагается в непосредственной близости к нему и соединён с ним силиконовыми трубочками. Для того чтобы увидеть принцип работы, необходимо разобрать котел.
Когда крышка с котла снята, слышен усиленный шумовой эффект. Это объясняется тем, что в котел поступает избыточное количество кислорода. При закрытой камере создаются специальные принципы работы разряженного воздуха для более бесшумной работы вентилятора. К вентилятору идет трубка из силикона. Трубка вентури снимает разряжение в вентиляторе, далее идет связь с устойством для осуществления контроля.
Если датчиком тяги будет зафиксирован недостаток или отсутствие тяги, котел переходит в режим блокировки. Горелка не будет функционировать до тех пор, пока в трубке не будет создано отрицательное давление для того, чтобы котел мог работать. При искусственном создании отрицательного давления при помощи рта, последует включение горелки. Цикл контроля происходит всегда и при малейшем понижении или исчезновении тяги, работа котла будет прекращена.
На корпусе датчика тяги газового котла есть надпись с коэффициентом давления, при котором он будет включаться. В рассматриваемом варианте – 52/42. При создавшемся давлении в 52 Па, замыкаются контакты и посредством запускающего механизма в электронной плате, происходит включение горелки. Второе число 42 означает то давлении, ниже которого будет происходить размыкание контактов. Т.е. в данном примере контакты смыкаются при 52 Па, а размыкаются при 42 Па.
Обратите внимание на показатели давления
Здесь можно использовать и другие релейные варианты давлений. Допустим, с показаниями 60/47 Па. При небольшом отличии от заводского варианта, тоже вполне подходящий вариант. Желательно использовать прессостаты на то же давление или же более пониженное. К примеру, прессостат марки Ariston можно рассматривать, как рабочий вариант.
Как проверить и отключить сенсоры
Если вы хотите, чтобы техника нормально функционировала, тогда отключать защиту нельзя. Когда прибор отключается через некоторое время после нагрева, это уже говорит о том, что датчики исправно работают. Другое дело, когда на табло высвечивает код ошибки с указанием проверить деталь. Тогда контакты отключаются, а защитное устройство прозванивается мультиметром.
Чтобы техника и ее системы безопасности нормально работали, прочищайте узлы и детали от засора и накипи. Так, обрастание теплообменника накипью приводит к несвоевременному срабатыванию термореле. Поэтому используйте реагенты для его очистки.
Система безопасности для газового оборудования очень важна. Поэтому перед покупкой изучите комплектующие колонки, обычно они указываются в документации техники.
Газовая колонка пользуется большой популярностью у владельцев квартир и частных домов. Безусловно, прибор отлично справляется с обеспечением жильцов горячей водой, не требует сложного обслуживания, а затраты на используемое топливо минимальны. Но имеет водонагреватель и один серьезный недостаток – утечка газа может привести к взрыву, разрушению дома и гибели людей
Поэтому крайне важно своевременно выявить поломку и знать, как проверить тягу в газовой колонке в домашних условиях
Каждый элемент устройства должен работать безотказно, любые неполадки немедленно исправляться, а вышедшие из строя детали подлежат незамедлительной замене. Регулярные проверки системы выполняют специалисты газовой службы, но периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей, можно и самостоятельно.
Постараемся выяснить, как провести тестирование конструкции, в частности, проверить тягу водонагревателя, в домашних условиях. В статье также рассмотрим эффективные способы борьбы с отсутствием тяги в дымовом канале.
Как установить датчик тяги газового котла
Бывают случаи, когда требуется замена датчика тяги напольного газового котла (либо навесного). Процесс установки пневмореле с мембраной прост. Достаточно зафиксировать регулятор в выбранном месте и присоединить его к газовой колонке
Для правильного фиксирования температурного режима важно располагать регулирующий элемент, придерживаясь рекомендаций специалистов:
- показатель минимальной высоты от поверхности пола достигает 150 см;
- максимальная высота от пола равна 170 см.
Любые отопительные приборы, бытовая, климатическая техника, искажающие температурный показатель внутри газового прибора, должны находиться на расстоянии 100 см
Важно предотвращать возникновение сквозняков. Установка котла в холодном помещении недопустима
Стоит учитывать, что нельзя допускать слишком плотной фиксации датчика к корпусной части оборудования. Установку производят на паронитовые прокладки, что способствует уменьшению нагрева датчика через контакт с корпусом колонки и позволяет добиться зазора между отверстием в области газохода и плоскости датчика.
Важно убедиться в том, что контакты термореле крепко зафиксированы на корпусе. Недопустимо наличие на устройстве следов окисления
Пошаговый процесс установки:
- После того, как прибор был зафиксирован в выбранном месте, следует приступить к прокладыванию провода до источника тепла, используя скрытый или открытый методы. Одну часть конца кабеля подсоединяют к контактам, на которых отображена маркировка СОМ и NO термостата. В беспроводных модификациях можно найти клеммы в области релейного блока.
- Переднюю панель газового оборудования необходимо снять, так как она закрывает доступ к плате управления и разъемам. Перемычку, расположенную между клеммами, извлекают.
- К освобожденным клеммам подсоединяют провода, которые идут от контактов регулятора. Соблюдение полярности необязательно.
Как работает датчик тяги в газовом котле?
Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.
Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле
На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.
Типы датчиков в котлах разного вида:
Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента
Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.
Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.
Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.
Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.
Из-за чего может сработать датчик тяги:
- Из-за засорения дымохода;
- При неправильном расчете размеров дымохода или некорректной его установки.
- Если сам газовый котел был установлен неправильно;
- Когда в котле с принудительной тягой был установлен вентилятор.
При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.
Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.
Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.
Усиление тяги
Если проверка тяги дымохода показала ее полное отсутствие или небольшое значение. Можно воспользоваться и таким устройством, как стабилизатор тяги дымохода или турбина. Правда, их применение ограничено только газовыми котлами. Слишком высокая температура отработанных газов на выходе из трубы будет способствовать неправильной работе прибора или его выходу из строя.
Если говорить о печах или каминах, то для того чтобы дымоход правильно работал вовремя не очень хороших погодных условий. На трубу устанавливают специальные наконечники – флигели. Это устройство свободно вращается таким образом, что его задняя часть всегда располагается против ветра. Такое положение препятствует попаданию ветра или дождя непосредственно в дымоход.
Можно применить и специальные вентиляторы. Такие устройства имеют встроенный электромотор. Их принцип действия следующий. В основном они работают от ветра, при сильных порывах вентилятор вращается, усиливая выход отработанных газов из трубы, если потоки ветра недостаточно сильны, то включается электродвигатель, который заставляет вентилятор принудительно работать и все вредные вещества также оказываются на улице.
Небольшая оговорка, не стоит сразу же после прочтения статьи бежать в магазин и покупать новое устройство. Прежде чес вы соберетесь его устанавливать, следует произвести расчеты. А уже, исходя из полученных результатов, будет ясно можно ли устанавливать данное устройство на ваш дымоход.
Если пропала тяга в дымоходе, будет полезным проверить работу и заслонки. Для печей и каминов это своеобразный регулятор силы вывода отработанных газов.
Проверка работоспособности
Если наблюдаются проблемы в работе котла, то может потребоваться замена датчика. К примеру, если происходит регулярное выключение горелки, но проблемы в системе отвода газов горения не наблюдаются. Также нужно проверить работу устройства когда происходит его периодическое отключение через 20-30 минут.
Чтобы проверить исправность датчика котла нужно рассмотреть 3 способа:
- Возле устройства прикрепить обычное зеркало. Если датчик работает штатно, то поверхность зеркала не должна покрываться конденсатом.
- Простой способ проверки путём неполного перекрытия дымохода. Работающий датчик оперативно подаст сигнал, и оборудование отключится.
- Если в качестве отопительного оборудования используется двухконтурный котёл, то для проверки прибора можно перевести его в режим ГВС, без теплоснабжения. Затем открыть кран на мощную струю воды. Здесь ситуация обратная – отключение датчика будет признаком его проблемной работы.
Существует множество производителей датчиков тяги. Среди них такие лидеры рынка, как Junkers, KAPE, Sitgroup, Евросит. Некоторые производители котлов (Baxi, Данко) производят приборы для своего отопительного оборудования. Необходимо правильно подбирать датчики для того оборудования, которое используется (газовые колонки, настенные или напольные котлы)
Важно периодически проверять исправность датчика тяги котла
Как проверить работоспособность
Разрыв контактов датчика тяги регистрируется системой управления котла как ошибка дымоудаления и отображается на дисплее жёлтым светоиндикатором.
Когда модель агрегата не оснащена такими средствами информирования, то заподозрить неисправность защитного элемента можно и по внешним признакам:
- котёл периодически самопроизвольно отключается, хотя видимых сбоев в работе не наблюдается (дымоотведение стабильное, пламя ровное, перегрева нет);
- котёл сначала включается и работает некоторое время нормально, но через 20–30 минут отключается, при этом повторный розжиг возможен только вручную.
Чтобы проверить работоспособность датчика и убедиться (опровергнуть), что проблема действительно в нём, нужно воспользоваться одним из трёх способов:
- прикрепить небольшое зеркалов месте расположения датчика – его поверхность не должна запотевать в процессе активного использования отопления;
- наполовину прикрыть отверстие дымоотвода – если датчик работает, то котёл быстро выключится и включится (вручную) сразу после изъятия заслонки;
- отключить контур отопления и полностью открыть кран ГВС – в этом режиме затухание котла с высокой вероятностью свидетельствует о поломке реле.
Если в трёх случаях проверка показала, что датчик исправен, а котёл всё равно периодически тухнет, значит нужно замерить интенсивность самой тяги, как таковой. Также есть вероятность срабатывания датчика «вхолостую» при сбоях питания автоматики, например, при кратковременных перепадах напряжения в сети.
Но бывает и другой вид неполадки – когда сам датчик тяги как деталь в порядке, а ложные срабатывания возникают из-за нарушения связей цепи контактов. Обнаружить это можно только если снять и осмотреть защитный элемент: его контакты должны быть не окислены и крепко держаться на корпусе.
Так выглядят окислившиеся контакты. Нужно чистить наждачкой.
В случае отсутствия видимых повреждений, нужно замерить тестером сопротивление самого датчика – в норме оно минимально (равно сопротивлению щупов), не более 1–2 Ом.
При наличии сопротивления следующий шаг – зачистить спиртом контакты и клеммы цепи, поджать их плоскогубцами, просушить, а затем вернуть всё на место.
Если же датчик вообще не прозванивается, однозначно необходима замена на аналогичный (с соответствующей температурой срабатывания или давлением) элемент, т. к. ремонту он не подлежит. На время поиска нового датчик старый можно вовсе исключить из цепи, но только при условии, что вентиляция работает хорошо.
Виды датчика тяги газового котла
Существует две разновидности газовых котлов. Первая это котлы с естественной тягой, а вторая это оборудование с принудительной тягой. Каждый из видов нуждается в своём виде приборов.
Открытая камера сгорания в совокупности с правильно подобранными дымоходами гарантирует нормальную естественную тягу. Датчики для этих котлов содержат биметаллическую пластину, присоединённую к электрическому контакту. Принцип срабатывания достаточно простой.
Закрытая камера сгорания при помощи дутьевых устройств определяет оборудование с принудительной тягой, которое содержит датчик, так называемое пневматическое реле. Прибор контролирует работу вентилятора и скорость отхода газов сгорания. Конструктивно устройство состоит из мембраны, прогибающейся при нормальной тяге под давлением дымовых газов. Как только давление газов становится ниже нормального, мембрана уменьшает прогиб и происходит размыкание контактов с закрытием клапана газа. Датчики гарантируют нормальную работу отопительного прибора. Устройство является принципиальным элементом защиты котлов, потому что при малой тяге возможен процесс обратного втягивания дымовых газов и продукты горения покидают котёл не в сторону улицы, а идут в помещение.
Выводы и полезное видео по теме
Еще больше интересной информации о датчиках для котлов – в представленных ниже видеороликах.
О различных типах котлов и подходящих к ним датчиках. На примере показана установка датчика тяги.
Автор на примере подробно рассказывает датчиках тяги и температуры: расположение, принципы работы и полезные тонкости.
Демонстрируется полная пошаговая проверка датчика пламени в домашних условиях, особенности её работы.
Датчики, если они не входят в комплектацию к котлу, следует подбирать того же производителя, что и газовый аппарат. Неисправность любого из них грозит аварией или поломкой котла, поэтому требует незамедлительного вмешательства.
Все описанные датчики используются для одной цели – обезопасить пользователя газового котла от аварий и опасных для жизни ситуаций. Покупка каждого из них – это инвестиция в безопасность оборудования, жилья и человеческой жизни.
Хотите рассказать, как подбирали датчики для собственного газового оборудования? Располагаете полезными данными, не отмеченными в статье? Пишите, пожалуйста, комментарии, делитесь мнением и информацией, размещайте фото по теме статьи в находящемся ниже блоке.
