Как выбрать решетки для конвекторов
Если вы являетесь счастливым обладателем невидимого внутрипольного отопительного оборудования, то вам необходимо решить проблему выбора решеток. Для начала необходимо определиться с цветом. Например, в случае с деревянными полами рекомендуется остановиться на образцах с ламелями аналогичного цвета. Если же вы поклонник контраста, используйте светлые ламели в сочетании с темными полами и темные ламели в сочетании со светлыми напольными покрытиями.
Если вы не можете отыскать образцы подходящего цвета, закажите решетки для конвекторов напрямую у изготовителей, которые подберут цветовое оформление в индивидуальном порядке.
Как выбрать встроенные приборы
Главные ориентиры — тип помещения и системы отопления, соотношение метража строения и мощности прибора, необходимость в дополнительных опциях. Рассмотрим подробнее.
Типы помещения и отопления
Здесь подразумевается степень влажности (обычная комната или бассейн). Если довольно сыро будет вокруг, лучше посмотреть в сторону конвекторов с корпусом из нержавеющей или оцинкованной стали.
Хотя, почти все производители перешли на такой вид материала при изготовлении короба.
Электрический планируете конвектор или водяной — тоже важно учитывать и соизмерять с возможностями кошелька и вариантами подключения
Метраж и мощность
Логично: чем больше площадь обогрева, тем мощнее нужен прибор. Но всё зависит от того, основным или дополнительным источником тепла будет система. Это существенно влияет на определение мощности при выборе устройства.
Рассчитать мощность можно так: на 1 куб. м. объёма нужно 40 Вт мощности. Перемножаем — получаем примерную цифру.
Высота потолка также играет важную роль. Чем она больше, тем мощнее нужен прибор.
Дополнительные опции
Производители предлагают разные варианты дополнительного оснащения встроенных конвекторов.
Это подвод воздуха при естественной конвекции и турбонагнетатель при принудительной, наличие термостата, возможность задать определённую температуру, которую прибор будет поддерживать постоянно, функции охлаждения и вентилирования.

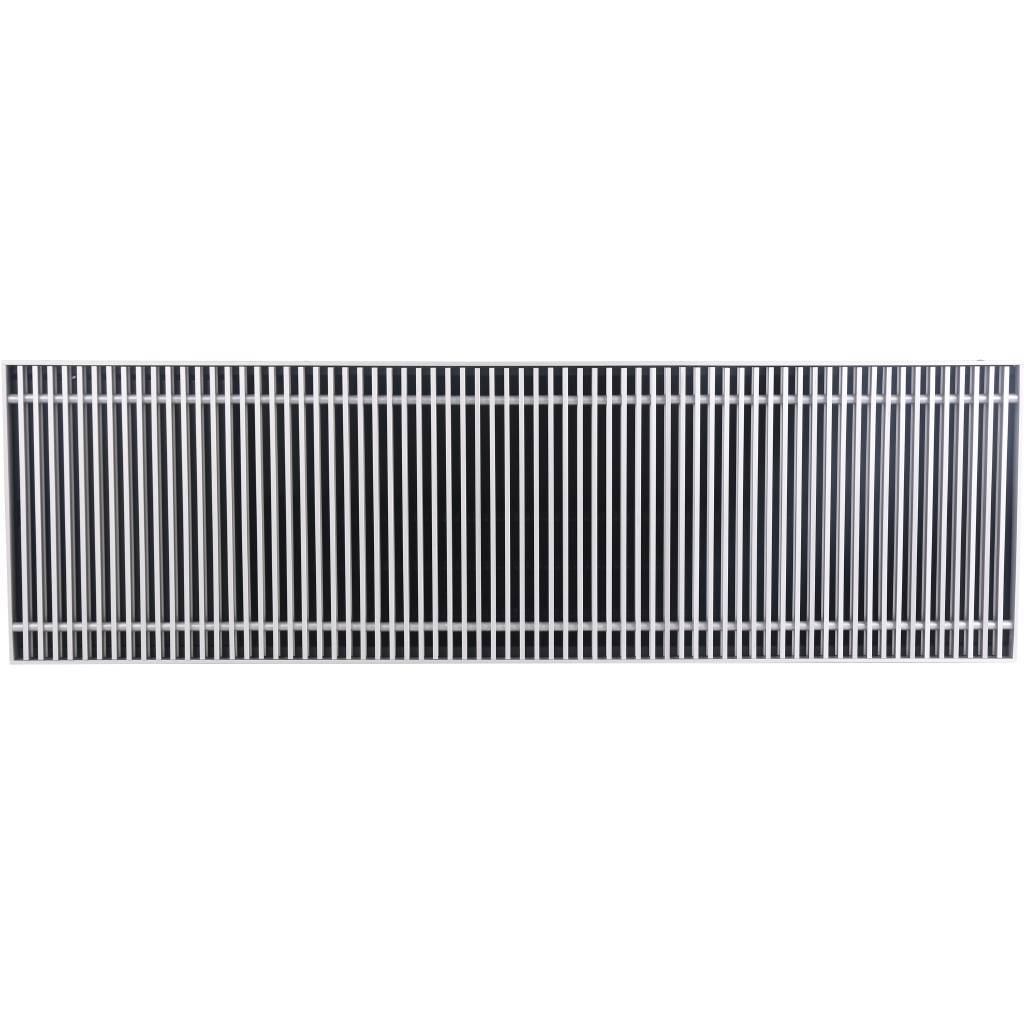

Решетки для конвектора
Выбирая решетку к конвектору стает вопрос деревянная или алюминиевая. На самом деле все зависит от индивидуальных предпочтений. Хотелось бы подчеркнуть , что деревянные решетки изготавливаются только из натурального дерева. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение или лакирование. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс аннодирования. Все решетки выдерживают нагрузку от 40 кг на одну планку. Единственный момент, так это то , что деревянная решетка более подвержена внешнему износу, то есть более видны будут затирания от ходьбы по ней.
Монтаж и обвязка батарей в полу
Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием
Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить
Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:
- наклеить по периметру корпуса демпферную ленту;
- не вынимать решетку до полного застывания раствора.
Решетка конвектора должна быть вровень полу.
Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора
Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем
В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.
Здесь мы проводили сравнение труб для отопления частного дома.
Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.
Монтаж и обвязка батарей в полу
Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием
Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить
Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:
- наклеить по периметру корпуса демпферную ленту;
- не вынимать решетку до полного застывания раствора.
Решетка конвектора должна быть вровень полу.
Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора
Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем
В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.
Здесь мы проводили сравнение труб для отопления частного дома.
Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.
Принцип работы
Чтобы понять причины активного роста популярности внутрипольных конвекторов водяного отопления, необходимо оценить конструктивные особенности и технические характеристики подобных устройств
Многие владельцы в первую очередь акцентируют внимание на их функциональности. При этом есть моменты, которые стоит учитывать
- Встроенный в пол конвектор обеспечивает эффективную защиту жилого помещения от потоков холодного воздуха, создавая при этом своеобразную тепловую завесу.
- Эти устройства качественно и максимально оперативно создают комфортный микроклимат даже в больших по площади помещениях с высокими потолками.
- Как показывает практика, встраиваемые в полы элементы системы отопления становятся единственным правильным решением при необходимости обогрева просторных зданий. Это обусловлено, прежде всего, равномерным распределением прогреваемых воздушных потоков. Ускорить процесс и повысить его эффективность способны специальные вентиляторы.
- Конвекторы, расположенные вдоль остекления, минимизируют риски появления конденсата, который в свою очередь становится причиной образования плесени и грибка.
- С учетом всех нюансов, технических характеристик и эксплуатационных показателей можно сделать вывод, что встроенные отопительные приборы по эффективности выигрывают у классических радиаторов.
Благодаря перечисленным возможностям спрос на рассматриваемые конвекторы уверенно растет. Естественно, у такого подхода к монтажу систем отопления существуют наряду с достоинствами и определенные минусы, а также целый перечень нюансов. При этом многие владельцы считают внутрипольные устройства ярким примером техники новой генерации, способной гармонично вписаться в любой интерьер.
Подобные устройства практически незаметны и визуально не скрадывают пространство в помещении. Местом расположения встраиваемого конвектора является ниша, оборудованная в полу. Верхняя ее часть закрывается декоративной решеткой, превращающейся в один из элементов дизайнерского решения.
В качестве источников тепла используются вода или электроэнергия. Особого внимания заслуживает именно первый вариант.
Конструкция конвекторов, представляющих собой составную часть водяной системы отопления, достаточно проста. Теплообменник в данном случае помещается в прочный металлический корпус (чаще всего каркасный) и подключается к трубопроводу. Наружная часть этого корпуса имеет специальные элементы, предназначенные для установки упомянутой выше решетки. Помимо декоративных она выполняет и защитные функции, поскольку способна выдерживать максимальные нагрузки, включая вес человека.
С учетом конструктивных особенностей и технических параметров представленные сейчас на рынке встраиваемые в пол конвекторы для систем водяного отопления разделяют на следующие виды:
- устройства с естественной циркуляцией нагреваемых потоков;
- нагреватели, оснащенные вентиляторами для обеспечения принудительной циркуляции воздушных масс;
- конвекторы с опцией подачи воздуха с улицы.
В первом случае потоки воздуха, нагреваемые теплообменником, самостоятельно поднимаются вверх. Как показывает практика, приборы, оборудованные вентиляторами, являются более эффективными. К третьей категории относятся более дорогостоящие конвекторы. Подобные системы, которые могут быть многоконтурными, предусматривают подачу как горячей, так и холодной воды, а также патрубка для притока воздуха.
Рейтинг лучших внутрипольных конвекторов отопления на 2021 год
С естественной циркуляцией
3-е место: Polvax Ke
Достойный образец от украинского производителя. Данную модель отличает качественно изготовленный теплообменник. Все примененные в конструкции материалы и комплектующие прошли международную сертификацию
Особое внимание уделено рифлености алюминиевых пластин
| Наименование | Показатель |
| Страна-изготовитель | Украина |
| Ширина в мм | 230 |
| Высота в мм | 90 |
| Длина в мм | 2000 |
| Отдача тепла в Ваттах | 671 |
| Стоимость, рублей | 17500 |
Polvax Ke
Преимущества:
- Малый шаг ребер обеспечивает повышенную теплоотдачу;
- Применены сертифицированные материалы;
- Неплохое соотношение цена/качество.
Недостатки:
На российском рынке встречается редко.
2-ое место: Varmann Ntherm
Данная модель предназначена для точечного расположения по площади обогреваемого помещения. Благодаря применяемой технологии при сравнительно малых габаритах самого конвектора достигается максимальный эффект теплоотдачи. Более чем демократичная цена заслуженно сделала данную модель популярной у российского потребителя. Сами элементы конструкции изготовлены из сверхпрочных материалов по итальянской технологии.
Varmann Ntherm
| Наименование | Показатель |
| Страна-изготовитель | Россия |
| Ширина в мм | 230 |
| Высота в мм | 90 |
| Длина в мм | 800 |
| Отдача тепла в Ваттах | 205 |
| Стоимость, рублей | 14300 |
Преимущества:
- Использование в конструкции инновационных технологий;
- Демократичная цена;
- Отсутствие большой разницы в температуре прогрева.
Недостатки:
Не выявлено.
1-ое место: Carrera S
Данные конвекторы специально предназначены для оборудования помещений, в которых необходимо создать особый микроклимат (зимние зады, залы музеев, закрытые дендрарии). Для помещений с повышенной влажностью в конструкции предусмотрен специальный отвод для накапливающегося конденсата. В стандартный комплект входит декоративная обрешетка собственного производства.
| Наименование | Показатель |
| Страна-изготовитель | Италия |
| Ширина в мм | 230 |
| Высота в мм | 90 |
| Длина в мм | 2000 |
| Отдача тепла в Ваттах | 642 |
| Стоимость, рублей | 35000 |
Carrera S
Преимущества:
- Модель специального назначения;
- Использованы сверхпрочные материалы;
- Имеется отвод для конденсата;
- В комплект входит решетка.
Недостатки:
- Высокая цена;
- В комплект не входят шаровые шланги, гибкие шланги, необходимые для подключения.
С принудительной циркуляцией
3-е место: Verano VKN5
Данный обогреватель может управляться посредством датчиков, установленных на вентиляторах (автоматическое включение вентиляторов при падении температуры ниже заданного уровня). Ручное дистанционное управление также возможно. Забор воздуха производится с обеих сторон элемента нагрева.
Verano VKN5
| Наименование | Показатель |
| Страна-изготовитель | Польша |
| Ширина в мм | 280 |
| Высота в мм | 90 |
| Длина в мм | 1950 |
| Отдача тепла в Ваттах | 4900 |
| Стоимость, рублей | 67000 |
Преимущества:
- Двойной путь воздухозабора;
- Автоматическая регулировка температуры;
- Улучшенная тепловая эффективность.
Недостатки:
Работает только с родными термостатами «Данфосс».
2-ое место: Mohlenhoff QSK
Настоящая икона европейского качества. Помимо применения сверхпрочных материалов, в конструкции установлен вентилятор, который соответствует европейским стандартам шума. Подключение возможно как с торца устройства, так и сбоку. Гарантия на прибор составляет 10 лет!
| Наименование | Показатель |
| Страна-изготовитель | Германия |
| Ширина в мм | 260 |
| Высота в мм | 90 |
| Длина в мм | 2000 |
| Отдача тепла в Ваттах | 3400 |
| Стоимость, рублей | 96000 |
Mohlenhoff QSK
Преимущества:
- Сверхтихий виндзейль;
- Расширенный гарантийный срок;
- Вариативность подключения к сети.
Недостатки:
Высокая цена.
1-ое место: Jaga Mini Canal
Этот обогреватель является идеальным решением для фальшполов в многоквартирных зданиях. Внутренние элементы аппарата выкрашены в однотонный цвет серый металлик. В то же время подобрать верхнюю обрешетку возможно в сочетании с цветом остального полового покрытия. Примененная в системе F-образная трубка теплообменника позволяет добиться большей производительности при использовании всего лишь одно вентилятора.
| Наименование | Показатель |
| Страна-изготовитель | Германия |
| Ширина в мм | 260 |
| Высота в мм | 90 |
| Длина в мм | 1900 |
| Отдача тепла в Ваттах | 750 |
| Стоимость, рублей | 35000 |
Jaga Mini Canal
Преимущества:
- Инновационная конструкция;
- Увеличена оптимальная производительность;
- Повышенная теплоотдача.
Недостатки:
Завышенная цена.
Испытательный запуск
Перед пробным включением аппарата откройте вентиль для газа и пройдитесь по всем важным участкам щёточкой. Смочите её мыльной водой. Важные участки это те, где стыкуются фитинги и резьбовые контакты.
После этого агрегат можно включать: на минуту зажимается кнопка газа. Горючее следует по всем трубам к отсеку сжигания.
Далее запускайте пьезорозжиг – нажмите на соответствующий запальник. От искры вспыхивает газ, и пламя синего цвета появится в топке.
На данной стадии необходимо настроить работу аппарата. В начальные часы работы он может попахивать воспламенённым маслом. Это обычная ситуация. Агрегат – новый. В нём обгорается отдел сгорания.
Если этот запах держится долго, выключите газ, посмотрите участок, где стыкуются вытяжная труба и выходное отверстие конвектора.
Рекомендации по выбору
Покупая электрические напольные радиаторы для отопления, обязательно необходимо определить, какой уровень мощности понадобится в процессе работы. А также нужно учитывать, будет это радиатор с принудительной конвекцией или же для данного помещения достаточно будет естественной функции.
Покупая встраиваемые батареи с теплоносителями, обязательно необходимо учесть несколько факторов.
Давление в тепловой системе. Такой вариант подходит для домов с замкнутой системой отопления. Если нужно установить встраиваемые в пол радиаторы в многоэтажных домах, то сразу нужно посмотреть на уровень давления в трубах. Это делают для того, чтобы убедиться в том, что заданного уровня будет достаточно для обогрева помещения. Данные по этому вопросу можно получить в ЖЭКе. И только после получения нужной информации можно приступать к выбору подходящей модели. Обычно для многоквартирных домов подбирают радиатор, способный выдерживать пятнадцать атмосфер.
Тип теплоносителя и его параметры. Для встраиваемых в пол радиаторов в частном доме подойдет любой тип теплоносителя. Ведь хозяева своего жилья сами контролируют и его температуру, и его состояние. А вот для жителей многоэтажных домов наполнение радиаторов – это довольно важный фактор. Неправильный выбор в этом случае может создать множество проблем
Поэтому при покупке таких конструкций необходимо заранее определиться с моделью и особое внимание уделить качеству. Внимание стоит обращать и на уровень Ph жидкости и на температуру, и на остальные характеристики теплоносителя.
Диаметры подключения и тип системы отопления
Система отопления может быть однотрубная и двухтрубная. Многие модели радиаторов нормально будут функционировать, только будучи подключенными к той или иной системе. Поэтому все нужные сведенья обязательно стоит выяснить при покупке у продавцов.
Внутрипольные радиаторы отопления универсальны в отличие от настенных аналогов. Их можно установить в любом помещении, будь оно жилое или офисное, или коммерческое. Встраиваемые в пол радиаторы отопления также подойдут для частных домов, имеющих французские окна. Уместны подобные радиаторы будут и для отопления магазинов, галерей, и даже для теплиц. Внутрипольные радиаторы отопления применяются с огромным успехом для помещений с особым микроклиматом.
Классификация по способу монтажа
По способу монтажа все конвекторы делятся на:
- настенные;
- напольные;
- плинтусные;
- встраиваемые.
Часто настенные и напольные модели объединяются и комплектуются ножками для напольной установки и кронштейнами для крепления на стену.
Напольные водяные конвекторы
Напольные модели характеризуются относительно небольшими размерами (длинна от 80 до 300 см., высота без учета ножек от 8 до 15 см. и шириной до 30 см.), легко размещаются под окном или встраиваются в пол. Теплообменники напольных конвекторов в большинстве случаев изготавливаются из алюминия. Для надежного размещения, модели снабжаются стойкими ножками с возможностью крепления к полу.
Напольные водяные конвекторы из-за размеров и небольшой высоты не рассчитаны на обогрев больших помещений и обладают невысокой мощностью. Поэтому подобные модели единственные, на которые можно ставить вещи на просушку. Однако с обогревом небольших площадей напольные конвекторы справляются превосходно т.к. несмотря на невысокую мощность, они обладают хорошей теплоотдачей благодаря алюминиевым теплообменникам.
Удачное решение разместить устройства под окнами — сработает как тепловая завеса. Для больших помещений напольные модели могут использоваться дополнительным источником тепла и так же устанавливаться под большими окнами.
Настенные водяные конвекторы
Настенный тип схож с вышеописанными напольными конвекторами. Основное различие в креплении на стену кронштейнами и высотой корпуса. Напольные модели в большинстве случаев невысокие для более незаметного размещения в помещении. Настенные модели могут быть очень узкими, но при этом высокими. Порой сам теплообменник имеет небольшие габариты, но при этом он заключен в большой корпус. Это объясняет тем, что высота кожуха увеличивает тягу и теплообмен происходит быстрее.
Конвекторы выпускаются в корпусах, плохо передающих тепло, поэтому практически не нагреваются и об них нельзя обжечься.
Некоторые модели отступают от стены всего на 8-10 см, что делает их практически незаметными в интерьере помещения. Легкость конструкции позволяет крепить водяной конвектор на стены из гипсокартона или межкомнатные перегородки (поставляются с кронштейнами).
Внутрипольные конвекторы водяного отопления (встраиваемые)
Внутрипольные встраиваемые конвекторы идеально подходят к любому интерьеру, они незаметны, не занимают места и прекрасно справляются с обогревом. Размеры практически аналогичны напольным моделям — средняя высота встраиваемых внутрипольных конвекторов водяного отопления варьируется от 5 до 13 см, а длина достигает трех метров.
Единственная существенная проблема — установка. Требуется сделать углубления в полу при проектировании строения. Поэтому рекомендуем приобретать внутрипольные конвекторы до начала строительных работ (придется увеличить высоту лаг — решетка должна находиться на одном уровне с напольным покрытием). Внутрипольные удачно подходят для организации отопления в частном доме.
Однако независимо от длины видна лишь декоративная решетка, через которую выходит теплый воздух. Решетки изготавливаются чаще из стали, чугуна или дерева, реже применяется мрамор. Решетки бывают жесткой конструкции, или рулонные.
Еще одно отличие внутрипольных конвекторов от остальных типов это наличие принудительной вентиляции и система для сбора и отведения конденсата. Конечно, существуют встраиваемые в пол конверторы и без дополнений, но мы не рекомендуем рассматривать подобные варианты.
Плинтусные конвекторы
Плинтусные модели, как правило выпускаются электрические, водяные модели в продаже встречаются редко. Плинтусные – это условное обозначение конвекторов, размещенных по периметру комнаты. Они могут быть встраиваемыми, настенными и напольными.
Встраиваемые плинтусные конвекторы устанавливаются по аналогичному принципу, что и внутрипольные, а название плинтусные получили только за счет небольшой ширины и как правило, устанавливаемые вдоль стен. Часто комплектуются декоративными накладками, имитирующими плинтус.
Напольные плинтусные конвекторы отличаются только размерами и размещением — высота максимум 20 см и ширина ~5cm. (могут заменить плинтус, если их разместить по всему периметру). Подобные модели обогревают небольшие комнаты и плохо справляются с большими помещениями.
Виды приборов
Делятся приборы на электрические и водяные — питающиеся от циркуляционного контура.
Электрические
В этих приборах нагревательный элемент (ТЭН с пластинами) питается от электрической сети. Включил в розетку — тепло. Нет электроэнергии (авария на линии) — похолодало.
Фото 3. Схема устройства внутрипольного электрического конвектора. Цифрами указаны составные части прибора.
Питающиеся от циркуляционного контура
Принцип работы этого типа внутрипольных конвекторов такой же, как у классической радиаторной системы водяного отопления: теплоноситель, нагретый от котла (газового, дизельного, дровяного) отдаёт тепло воздушным массам.
Несомненно, процесс нагрева помещения удлиняется. Зато наверняка не замёрзнете, если пропадёт в доме электричество.
Где используются внтурипольные конвекторы?
Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.
За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.
Общие советы по монтажу конвектора после установки финишного полового покрытия
Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.
Схема установки конвекторов, указание габаритов ниши под оборудование
Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.
Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.
Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.
Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками
Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования
Видео – Установка конвектора
Самодельная ниша под конвектор встроенный в пол чаще делается в частных домах, при их строительстве. Самодельная ниша позволяет не покупать готовые отопительные каналы, а собрать встроенную в пол систему отопления из стандартных радиаторов.
