Как сделать простейший резак для пенопласта своими руками: подробная инструкция по изготовлению

Как резать пенопласт без специального оборудования

Первый распространенный вопрос – что делать, если нужно отрезать пенопласт, но сооружать специальный резак слишком сложно, дорого и бесполезно. Выход есть, даже несколько.

Способы резки пенопласта

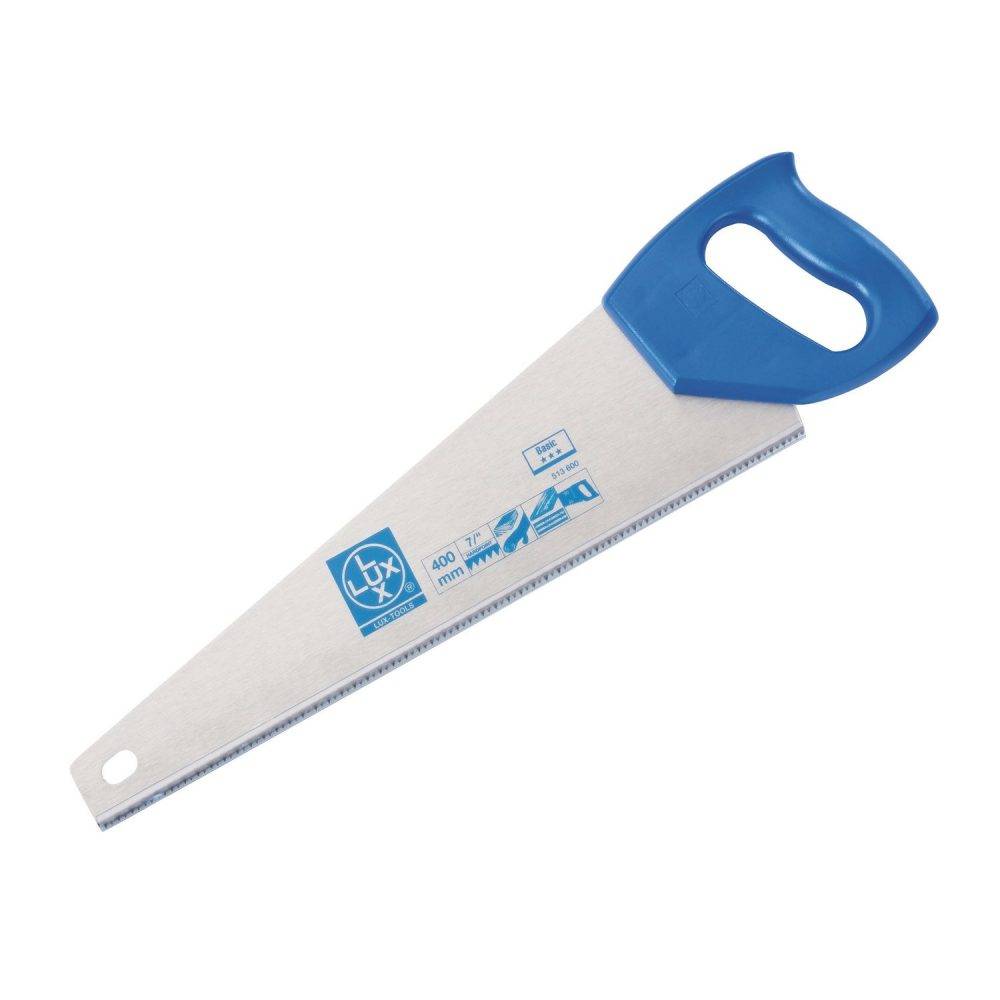

Ножовка по дереву

Большие зубья ножовки позволяют цепляться за гранулы пенопласта и довольно эффективно его резать. Для реализации такого способа не нужно самостоятельно ничего дорабатывать, достаточно лишь приобрести или взять уже готовую ножовку по дереву

Точно также резку можно осуществлять и с помощью лобзика, в этом случае важно будет подобрать нужную пилку для него

Пила по дереву

Но этот способ не получил большого распространения, так как при его использовании пенопласт в любом случае будет крошиться, а идеально ровного среза добиться не удастся. Также при неаккуратном использовании инструмента, плита может треснуть и вся работа пойдёт насмарку. Поэтому практически всегда для резки такого капризного материала используют следующие способы.

Создание термоножа со сменными насадками:

Для этого вам необходимо пропилить ложбинку в жале паяльника как видно на рисунке №1.

Рисунок №1 – Пропиленная в жале ложбинка.

После чего необходимо сделать хомутик для фиксирования режущей насадки в ложбинке жала паяльника (рисунок №2).

Рисунок №2 – Хомутик, болтики и режущая насадка.

Хомутик изогнут по форме жала, и затягивается обыкновенными болтиками, что бы режущая насадка не ёрзала, и не выпадала в процессе эксплуатации. Вот примерно как на рисунке №3.

Рисунок №3 – Режущая насадка затянутая хомутиком.

Саму режущую насадку можно изготовить из любой железяки. Данная насадка сделана из использованного полотна пилы по металлу (рисунок №4).

Рисунок №4 – Режущая насадка из ножовочного полотна.

Рисунок №5 – Термонож, внешний вид

Применение такого термоножа облегчает жизнь во многих отношениях, но будьте готовы к тому, что при вырезании, будет присутствовать выделение едкого дыма с не приятным запахом.

Для рукоделия в последнее время стали использовать горячий нож. Им удобно резать ленты, при этом края получаются ровные и сразу оплавленные. В двух видео посмотрим, как работает такое устройство и как его изготовить своими руками.

Принцип работы горячего ножа для лент.

Прибор изготовлен из старого компьютерного блока питания. Можно начинать работать через 3 секунды после включения. Край ленты сразу оплавляется, что существенно ускоряет и облегчает работу. Прибором можно также сплавлять несколько лент в одну. Нить ножа остывает через 5 секунд после выключения.

Для него потребуется блок питания от компьютера. На видео он на 3оо ватт. Для начала нужно снять крышку. Отверткой откручиваем винты, их как правило 4 штуки. Снимаем крышку и убираем в сторону, она понадобится немного позже. Ножницами отрезаем разъемы от пучка проводов. Они больше не пригодятся. Расстояние примерно 10 сантиметров от стенки блока питания.

Теперь нужно открутить саму плату от корпуса

Осторожно вынимаем плату из корпуса. Разбираем провода по цветам

Зеленый провод на плате помечен маркером PSON. Он нужен для запуска БП. Он будет припаян к кнопке.

На этом этапе нужно проверить работу БП. Берем мультиметр и подключаем к любому черному и красному проводам. Опасно! Подключаем к сети. Замыкаем зеленый и любой черный. На мультиметре должно быть 5 вольт. Также должен включаться вентилятор. Не забудьте выключить блок из розетки! Нагреваем паяльник и выпаиваем лишние провода

Делайте все осторожно! Не замкните паяльником дорожки на плате. Должно остаться 8 проводов: 1 – зеленый, 4 – черных, 3 – красных

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Опасность изготовления терморезака на основе ЛАТРа

Регулируемые лабораторные автотрансформаторы часто используют при изготовлении самодельных терморезаков. Так поступил пользователь FORUMHOUSE Sidyakin.

Sidyakin

Собрал резак для роспуска пенопласта. Основа станка – крышка от письменного стола. Еще потребовались две шпильки, гайки, шайбы, спираль от электроплитки, ЛАТР и рубильник.

ОлегЛьвович

Вижу на фото, что на резаке выставлено 40 Вольт. На моём резаке трансформатор выдаёт 36 Вольт. Советую вам аккуратнее работать с ЛАТРом. Если будет пробой, то на проволоку пойдёт напряжение 220 Вольт.

Антон48 Пользователь FORUMHOUSE

Я тоже хочу сделать станок для резки пенопласта. Нихромовую нить возьму от старой электроплитки. Ещё у меня есть ЛАТР-2М. Пойдёт такой для резака? Там шесть выходов. Не понял, а куда подключать сеть и нагрузку?

Андрей-АА Пользователь FORUMHOUSE

С одним таким ЛАТРом работать нельзя — опасно, можно попасть под 220 В, т. к. ЛАТР не развязывает выход от входа независимо от установленного на нем напряжения. Нужен или дополнительный трансформатор, или — подключать входы и выходы строго «ноль в ноль». Т. е. — без вилок и розеток, а на постоянно, точно зная, где ноль, а где фаза.

Электрон

Такую систему нельзя сфазировать для безопасности. Относительно земли на нихромовой нити всегда будет опасное напряжение. Это автотрансформатор. Нужен еще трансформатор по входу. Посмотрите, как сделал я. Электрическая схема в начале статьи.

Техника безопасности при самостоятельной резке

1. Работать обязательно в хорошо проветриваемом помещении, желательно большом.
2. Нельзя дышать парами или дымом, которые исходят от пенопласта, желательно работать в маске или респираторе.
3. Нельзя ставить руки близко к раскаленной проволоке.

Резак для пенопласта – это очень полезное в быту приспособление, которое не трудно изготовить своими руками. С ним вы сможете сделать много интересных вещей, которые обязательно пригодятся вам и вашим близким.

Пенопласт – хороший теплоизолятор, отличающийся долговечностью и небольшим весом. Он используется для создания разнообразных форм, заготовок и моделей, в качестве превосходного утеплителя. Работать с ним достаточно просто. Но нередко такой материал выпускается в виде блоков с большими геометрическими параметрами. Разрезать их пилой либо ножом очень неудобно. Изделия крошатся, что нарушает их структуру.

Проблему с раскроем теплоизоляционного материала решает резак для пенопласта, нередко называемый резчиком. Его можно приобрести в строительном магазине либо сделать самостоятельно. Во втором случае домашний мастер получает в свое распоряжение инструмент, который подходит ему по всем параметрам.

Технология самостоятельного изготовления резака

Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

Резак для пенопласта своими руками

В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

• шуруповерт или перфоратор со сверлом;
• паяльный прибор;
• два одинаковых карандаша;
• щипцы с округлым сечением на концах;
• клей ПВА или другой термостойкий клеящий состав;
• нить нихромовая;
• две медные проволоки;
• деревянный брусок длинной в 10 сантиметров;
• изоляционная лента;
• двухместный бокс для батареек;
• провода – один метр;
• выключатель.

Для питания такого портативного резака используются две обычные пальчиковые батарейки.

Процесс изготовления

Собрав все необходимые детали можно приступать к сборке конструкции резака:

1. На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
2. В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
3. Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
4. Для регулировки тока на струну на деревянной планке установить выключатель.
5. Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
6. Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

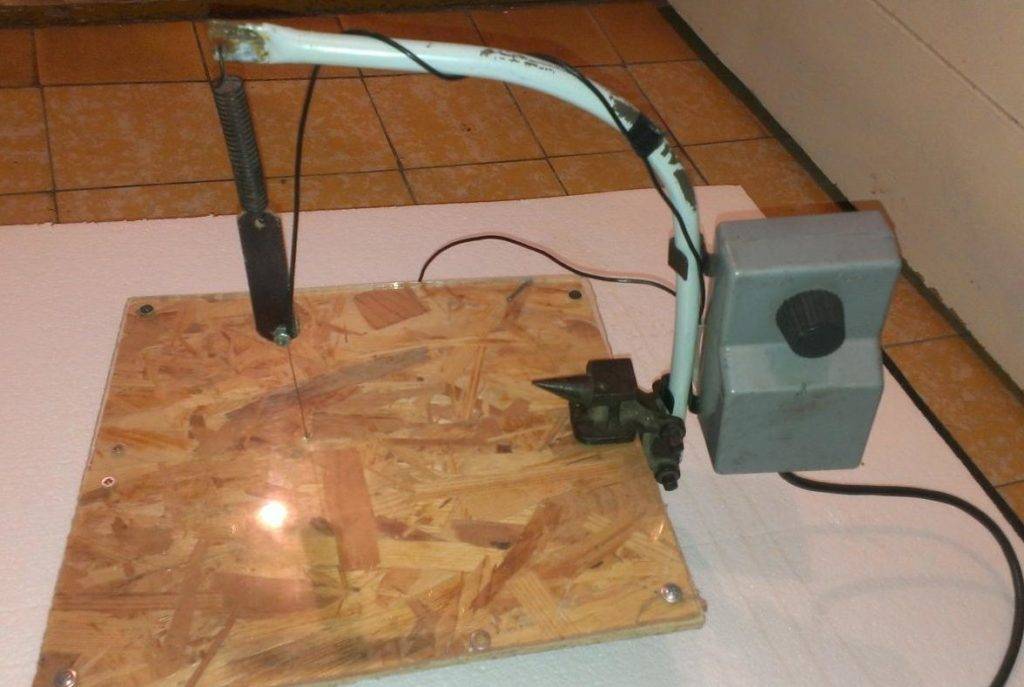

Самодельный станок

Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

Самодельный станок для резки пенопласта

Для изготовления стационарного резака необходимо подготовить такие приспособления:

• два длинных самореза с широкими шляпками.
• нихромовая струна;
• провода для подключения тока;
• реостат для регулировки силы заряда;
• понижающий трансформатор с напряжением в 12 вольт.

В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

Техника изготовления

Самодельный станок собрать не составляет особой сложности:

1. По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
2. Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
3. Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

В действие устройство приводится при подаче питания к трансформатору. Процесс резки происходит за счет нагревания струны. При этом она должна слишком сильно накаляться иначе получится широкий разрез.

Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал

Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

Устройство для линейной резки – как сделать?

Самодельный термонож для раскроя плоских листов вспененного пенополистирола представляет собой простую конструкцию. Принцип ее создания поймет любой народный умелец.

Основа сооружения – рама, сделанная из стального профиля либо деревянных брусков. В нижней ее части монтируется рабочая поверхность из древесностружечных плит, фанеры большой толщины. Некоторые мастера используют листы текстолита для ее сооружения.

Функцию рабочей поверхности может выполнять и обычный стол либо верстак. Тогда необходимость в раме отпадает. А сам процесс сооружения конструкции выглядит следующим образом:

• На столе (иной ровной поверхности) монтируются две вертикальные опоры, которые закрепляются изоляторами.
• К последним через электроконтакты подключают трансформатор для понижения напряжения.
• Между изоляторами протягивается нихромовая проволока. К ней подвешивается специальный груз. Он нужен для натяжения нити.

Функционирует такой резак для пенопласта просто. Электроток проходит по нити, разогревает ее, что приводит к растяжению проволоки. Груз не позволяет последней провисать.

Нагретая нихромовая нитка легко разрезает по горизонтали блок пенопласта, который перемещается руками. В результате этого получаются плоские листы утепляющего материала. Их толщина определяется дистанцией, отделяющей натянутую проволоку от рабочей поверхности стола.

В случаях, когда материал необходимо кроить вертикально, конструкция резчика немного видоизменяется. Раму требуется дополнительно оснастить лапой-держателем. Подвесить к нему нихромовую нить и грузик, пропустив последний через предварительно просверленное в столе отверстие. В него желательно установить полую трубу из металла, которая защитит мастера от ожогов при нагревании проволоки.

Поэтапное изготовление терморезака

Изготовить терморезак можно с использованием выжигателя или паяльника и старого лобзика. Рассмотрим изготовление такого устройства пошагово:

1. Втулка. Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
2. Выжигатель. Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

После того, как все выполнено можно подключить терморезак. Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты. А вот низ крепим к основанию, используя саморезы.

Вставить втулку в лапку

Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании. Диаметр отверстия в основании должен составлять около 5 мм

Диаметр отверстия в основании должен составлять около 5 мм.

Терморезка. Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

1. Работа прибора. С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

Рукодельный резак для пенополистирола: виды

Прежде чем приступить к самостоятельному изготовлению резака для нарезания пенополистирола, нужно заранее определиться с его видом. Сейчас выделяют три главных виды:

• предназначающиеся для фигурной резки;
• оборудованные железной рабочей пластиной;
• предназначающиеся для линейной резки.

Любой из таких видов заточен под определенные способы разрезания листов. Но все таки, линейная резка — довольно популярный способ, потому как он многофункциональный и довольно практичный.

Этапы конструирования

Если рассматривать вариант резака для линейной резки, то всего важных этапов создания — три:

• Для производства ключевой — части которая режет, понадобится специализированная проволока из нихрома, диаметр которой должен равняться 0,6 мм. Её длина должна быть не меньше 14 см, благодаря этому её сопротивление будет равно двум Ом. Отыскать её очень легко, потому как старые приборы с нагревательной функцией и варочные поверхности содержат её в немалых количествах.

Схема регулируемого источника питания

Чтобы рукодельный прибор работал без каких-то неприятностей и упреков, следует сделать расчет тока и напряжения, нужную для нагревания части которая режет. Определить мощность преобразователя электрической энергии можно исходя из типовой формулы (I=U/R).Длина металла для резака должна составлять не меньше одиннадцати сантиметров, при этом выбор металла не считается принципиальным (применить можно совершенно любой вид). На торец необходимо присоединить текстолитовую пластину, которая будет служить в качестве изолятора. После этого необходимо зафиксировать, взятые из типовой электрической розетки, контактные группы по краешкам пластины. В эти контакты можно будет ставить различные по собственной форме спирали.

Сделанный собственными руками резак нужно присоединить к электрической сети. Потом спираль прибора будет поэтапно разогреваться, о чем будет говорить её красный цвет. Собственно сейчас необходимо производить процесс обработки пенополистирола, потому как нагретый резак даст возможность исключит деформацию пенополистирола и не даст возможность ему шелушиться.

Рукодельный резак для линейной резки

Важно! Чтобы свести до минимума и убрать целиком риск травматизма, во время работы с таким оборудованием следует придерживаться техники безопасности, потому как мощности этого инструмента более чем достаточно для повреждения одной из частей тела

Что такое нихром и в чем его ценность

Нихром – это особый сплав с повышенной концентрацией хрома и никеля. В состав входит также железо, алюминий, кремний, марганец и другие химические элементы, сочетание которых наделяет металл уникальными характеристиками.

Свойства сплава на основе никеля и хрома

Самые распространённые сплавы на основе нихрома – ферронихром и феррохромаль (фехраль). Из них методом вытягивания получают проволоку. Качество при ее производстве регламентируется действующими государственными отраслевыми стандартами. На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. На максимальную температуру нагрева влияет процент содержания в сплаве никеля. Чем его больше, тем выше температура, которая может достигать 1000-1300 градусов.

Ценность сплава и изделий из него

Изделия из сплава никеля и хрома обладают повышенным сопротивлением электрическому току. Это означает, что для получения одинакового количества выделяемого тепла нихрома понадобится намного меньше, чем другого металла. Благодаря этому уменьшается вес и габариты приборов и приспособлений, в которых он используется.

Читать также: Как правильно пользоваться монтажной пеной без пистолета

Высокая сопротивляемость обеспечивается многочисленными параметрами, главным из которых является марка сырья, используемого для изготовления, а также толщина. Чем она толще, тем ниже сопротивление, от которого зависит уровень нагрева. Металл не сгорает, не деформируется, не теряет своих характеристик при воздействии высокой температуры.

К полезным свойствам сплава относится пластичность, позволяющая придавать проволоке нужную форму. Сечение может быть в виде круга, овала, квадрата и трапеции, диаметром от 0,1 до 1 мм. Ценность сплава еще и в том, что он, в отличие от большинства металлов, подверженных коррозии, не ржавеет, так как обладает антикоррозионной устойчивостью к агрессивным жидким и газообразным средам.

Преимущества изделий из сплава хрома и никеля

Основные преимущества проволоки из нихрома, благодаря которым она получила широкое распространение во многих сферах производства, востребована в среде изобретателей и домашних умельцев:

-твердость, прочность и механическая устойчивость;

-высокий уровень удельного электрического сопротивления;

-устойчивость к воздействию агрессивных веществ.

Единственный недостаток проволоки из сплава никеля и хрома – высокая стоимость, которая никак не отражается на спросе.

Как сделать терморезку для лент своими руками

Для изготовления своими руками-горячего ножа для резки атласных лент потребуются:

• простой трансформатор мощностью 30-60 ватт для галогенных ламп,
• изолированный провод сечением 1,5 мм,
• отрезок нихромовой проволоки длиной 12-13 см,
• болты, шурупы, гайки.

6 этапов изготовления горячего ножа для резки атласной ленты

1. Переделать трансформатор на 5-вольтное напряжение, используя вторичную обмотку.
2. Изготовить корпус прямоугольной формы из деревянных брусочков с стеклотекстолитовой крышкой, где закрепить трансформатор.
3. Сделать держатели из оцинкованных болтов высотой 90 мм приблизительно диаметром 6 мм. Закрепить их на корпусе параллельно друг другу.
4. Прорезать ножовкой у болтов держателей отверстия длиной 12 мм для крепления й проволоки, которая после вставки в прорези обматывается вокруг болтов, а затем зажимается гайками.
5. Натяжение проволоки при нагреве будет происходить, благодаря эластичности материала поверхности прибора.
6. Переднюю панель укомплектовать тумблером включения-выключения.

Резак для линейной резки пенопласта

Для создания приспособления с горизонтальным разрезанием листов пенопласта подготовить стол. Закрепить на нем пару вертикальных стояков с изоляторами. Между стояками натянуть отрезок нихромовой проволоки, конец которой соединить с контактами трансформатора.

При нагревании горячего ножа для резки пенопласта нить без труда режет пенопласт, а с помощью подвешенного груза остается натянутой. Для вертикальной резки проволока натягивается вертикально, а на рабочей поверхности закрепляется изготовленная рамка из металла или деревянных брусков.

Резак для фигурной резки пенопласта

Обработка стационарным резаком пенопластовых листов больших габаритов затруднительна, поэтому лучше использовать ручной нож для резки пенопласта. Его легко можно сделать из лобзика, заменив режущую часть нихромовой проволокой.

Вначале у лобзика убирается режущая часть. К ручке подводится провод. Они изолируются. К кабелю с помощью гаек подсоединяется нихромовая проволока. Кроме того, можно взять паяльник, заменив нагревательный элемент нихромовой проволокой. Благодаря такому приспособлению легко не только резать листы пенопласта, но и делать в них углубления.

Резак из металлической пластины

Чтобы своими руками модифицировать паяльник в горячий нож для пенопласта или синтетических материалов можно использовать медную или стальную пластину, аккуратно заточенную с одной стороны.

Важно, чтобы угол заточки был небольшим, ведь резка материала осуществляется как лезвием, так и пластиной. У такого приспособления один недостаток – оптимальная температура подбирается опытным путем

Таким горячим ножом удобно резать даже пластик.

Особенности

Нихромовый резак изготавливается с применением проволоки из нихрома. Это особый сплав, в составе которого несколько металлов:

• хром;
• никель;
• железо;
• кремний;
• марганец.

Хром обеспечивает проволоке необходимую прочность, а никель пластичность. Такие сплавы можно похвалить за большое сопротивление току.

Чем больше толщина, тем меньше сопротивление, от которого, в свою очередь, зависит и уровень нагрева проволоки.

Если говорить о положительных качествах нихрома, то обязательно нужно упомянуть пластичность. Таким образом, производителю удается получить конечный продукт с желаемым сечением. Оно, в свою очередь, может быть в виде:

• овала;
• трапеции;
• квадрата.

Есть и другие качества, за которые ценятся нихромовые резаки. Этот металл не ржавеет, он устойчив к коррозии даже в агрессивной газовой и жидкой среде.

Более того, резаки обладают высокой жаропрочостью, устойчивостью к механическим воздействиям, небольшим весом.

Один из главных недостатков – высокая стоимость, которая не могла не отразиться на спросе.

Нихромовым резаком называют устройство, которое используется для фигурного выпиливания из дерева и пенопласта. В его конструкции предусмотрено два главных элемента:

• режущая часть;
• источник питания.

Поскольку конструкция у агрегата простая, изготовить инструмент можно и самостоятельно в домашних условиях. В сравнении с простым лобзиком такой агрегат обладает массой преимуществ.

Инструмент демонстрирует высокую скорость пропила, при этом пользователю нет необходимости прилагать лишние усилия. Благодаря таким качествам можно существенно сэкономить время.

Электролобзик не сравнится с нихромовым резаком по скорости и качеству работы. Агрегат всегда идет в комплекте с нитью, но при необходимости можно заменить режущий элемент, если тот за долгий срок работы порвался.

Среди всего предлагаемого оборудования описываемого типа можно выделить резаки:

• по дереву;
• для пенопласта.

Этапы создания

Поскольку линейная резка самая распространенная, давайте рассмотрим именно этот вариант подробнее:

1. Режущая часть. Для этого понадобится проволока из нихрома, приблизительно спираль с диаметром в 0,6 мм. Ей можно взять от старых электроплиты или иных нагревательных электроприборов. Длина такой проволоки должна составить 14 см (ее сопротивление будет составлять 2 ом).
2. Применение трансформатора. Чтобы все было верно, первым делом надо произвести расчет напряжения и тока для нагрева режущей части. Выполнить это можно, используя формулу – закон Ома I=U/R. Таким образом, можно определиться с мощностью трансформатора питания.
3. Изготовление резака. Основу можно выполнить из какого-либо металла, но его длина должна быть не менее 11 см. Дальше в торец надо прикрепить изолятор — пластинку текстолита. А теперь по краям пластины закрепить контактные группы, их можно изъять из электророзетки. Именно в эти контакты можно будет закреплять спирали с разной формой.
4. Как работает резак. После того, как резак будет включен в сеть, его спираль будет нагреваться и станет слегка красноватого цвета. Именно это и имеет значение, так как подогретый резак даст возможность легко и быстро порезать пенопласт, который при этом не будет шелушиться.

В обязательном порядке соблюдайте все правила безопасности, чтобы не травмировать себя и окружающих. Ведь мощности резака достаточно, чтобы повредить какую-либо часть тела при работе. А подключение к электричеству еще больше увеличивает риск травмирования.

Что такое резак для пенопласта?

Резак для пенопласта — специальное приспособление, которое позволяет придавать определенную форму и габариты будущим изделиям из данного материала. Инструмент полезен тем, что резка пенопласта осуществляется без лишних усилий со стороны человека, что исключает какие-либо неровности и шероховатости на его поверхности. При этом не потребуется поиск и приобретение специального пенопласта, поскольку подойдет пенопласт от любой бытовой техники (холодильник, телевизор, стиральная машинка), с которой поставляется в подавляющем большинстве случаев.

Профессиональное оборудование

Чтобы вырезать деталь нужной формы и размера будет достаточно расчертить на его поверхности, используя стандартные канцелярские принадлежности, места для выреза и отверстий. При этом стоит понять одну простую истину: если работа с пенопластом осуществляется в регулярно, то в таком случае будет желательно приобрести промышленное оборудование для резки. Во всех остальных случаях — подойдет самодельное приспособление.

Просто режем

При проведении работ по утеплению фундамента, подземных коммуникаций, перекрытий под стяжку, фасада под штукатурку особая точность и ровность реза не сильно нужна. Тем более, если здание имеет несложную конфигурацию фасада. В этом случае можно задействовать ручной инструмент для резки пенопласта: нож, ножовку, металлическую струну.

Их использование приведёт к выпадению гранул на границе реза и образованию не совсем ровной кромки. Наличие не плотного прилегания плит можно нивелировать путём заполнения пустот монтажной пеной.

Прямолинейная резка ножом с мелкими зазубринами оправдана при толщине материала в 50 мм, ножовкой можно обрезать утеплитель толщиной до 250 мм. Можно использовать кухонный с зубчиками нож для резки пенопласта. Ножовку с мелким зубом приобретаем в строительном магазине.

Для удобства использования струны для резки пенопласта (можно использовать старые струны, например с гитары, имеющие спиральную навивку) на её концы устанавливаем деревянные ручки. Режут утеплитель возвратно поступательными движениями, как будто действуют двуручной пилой. Большие плиты можно резать вдвоем. При этом разрезаемый лист должен быть закреплён.

Перед тем как разрезать пенопласт, режущие кромки необходимо обработать жидкой смазкой. Это создаст определённый комфорт при работе (улучшит скольжение, снизит шум).

Фигурная резьба по пенопласту с использованием данного инструмента крайне затруднительна.

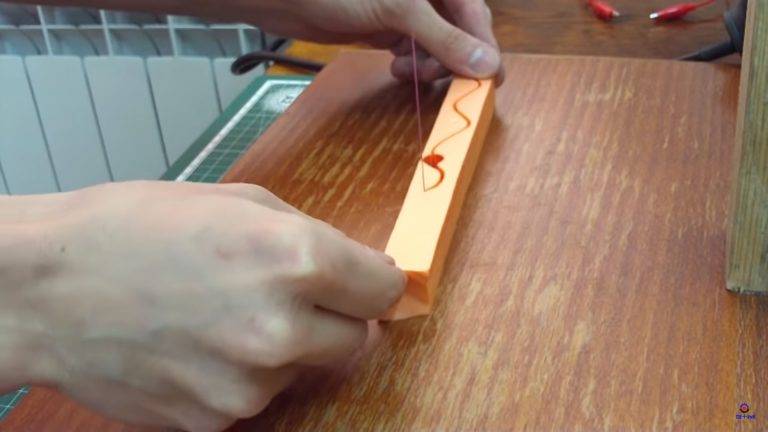

Процесс резки пенопласта

Для того чтобы резать пенопласт, нужно:

1. Включить блок питания.
2. Сделать качественную разметку на листе пенопласта, чтобы было видно, где должна быть линия среза.
3. Взять металлическую линейку и приложить ее к линии среза. Без линейки будет очень тяжело производить резку.
4. Вырезание сложных геометрических фигур на таком станке тоже возможно, но для этого обязательно нужно потренироваться на простых изделиях.

Направляющая доска

Для того чтобы простые изделия и фигуры резать было проще, можно прикрутить к основанию резака любую ровную доску и использовать ее как направляющую. Для этого нужно:

1. Найти ровную доску и положить ее на основание пенопластового резака.
2. В одном конце доски просверлить сквозное отверстие. На другом конце нужно сделать прорезь, в которой должен свободно ходить шуруп.
3. Теперь остается только выставить нужный размер и прикрутить оба шурупа к самому резаку. Таким образом, доска будет служить направляющей, к которой нужно прижимать заготовку. С ее помощью можно вырезать изделия с идеально ровным краем.

Процесс резки материала

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Сама нить не раскаляется докрасна, но легко плавит пенопласт

При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками

Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность.Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.

Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.

При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт.На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц

сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Как-то мне понадобилось сделать форму для отливки необходимой детали эпоксидной смолой. Я нашел кусок пенопласта от упаковки телевизора и отрезал ножом необходимую мне часть плоской поверхности. Нарисовал с помощью циркуля, линейки и шариковой ручки будущие места для вырезания и тут появилась проблема: а как и чем ровно и на необходимую глубину все это вырезать? Интернет подсказал мне некоторые идеи. И одна из них – это сделать специальный электрический резак. Самое главное при его изготовлении — это понять какое должно быть напряжение питания, сила тока, сопротивление режущей части.
