Погодозависимая автоматика для систем отопления: устройство и принцип

Погодозависимая кривая отопления

Функциональную зависимость необходимого изменения температуры теплоносителя в системе отопления от температуры уличного воздуха будем называть погодозависимой кривой отопления.
При вполне определённых суммарных тепловых потерях здания можно оценочно определить значения необходимой температуры теплоносителя и, тем самым, рассчитать по приведенным ниже формулам и впоследствии построить погодозависимую кривую отопления.
Для этого запишем следующие выражения и принятые значения параметров:

Первое уравнение представляет баланс между суммарными теплопотерями здания в окружающую среду, и подводимой тепловой энергией от системы отопления при условии обеспечения постоянства температуры воздуха внутри помещений t_{air_inside} на уровне около +20 градусов Цельсия за одинаковый промежуток времени.
Следующая зависимость является аппроксимацией экспериментальных данных суммарных тепловых потерь нашего дома в виде квадратичной функции.
Общая площадь теплоотводящей поверхности S_r рассчитывается исходя из 136 шт. радиаторных секций, каждая из которых имеет площадь поверхности 0,435 м2 .
Коэффициент теплоотдачи α_{air_inside} оценивается по известной эмпирической зависимости для радиаторов RIFAR ALUM 500.
Последняя формула* получена из первой при подстановке всех слагаемых, коэффициенты a, b и c – входят в квадратичную зависимость суммарных теплопотерь.

Расчёт и построение погодозависимой кривой

Для расчёта и построения погодозависимой кривой отопления воспользуемся последней формулой при варьировании температуры уличного воздуха t_{air_outside} от +20 до -20 градусов Цельсия.

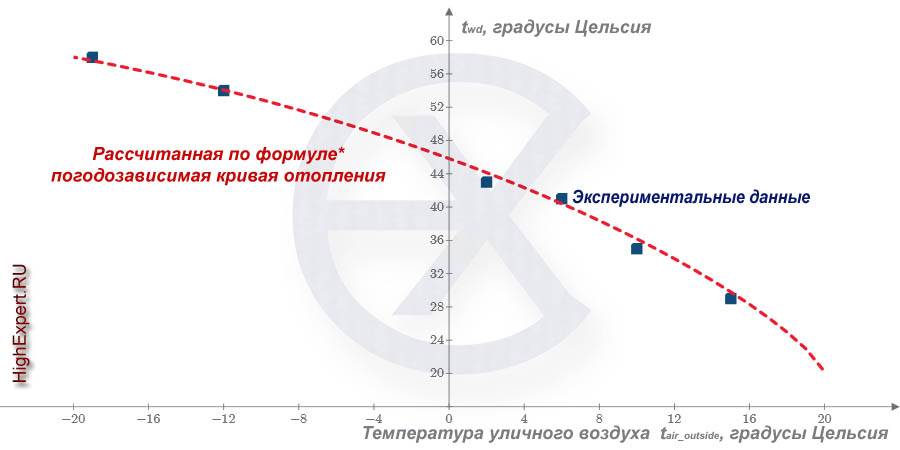

На графике ниже в виде точек – прямоугольников показаны экспериментальные данные температур воды при работе погодозависимого контроллера ТРЦ-03 с альтернативной кривой отопления номер 5.

Полученная расчётный путём погодозависимая кривая отопления имеет выраженный наклонный характер. Для обеспечения комфортных условий и микроклимата с температурой воздуха +20 градусов Цельсия в жилых помещениях рассматриваемого жилого дома с радиаторной системой отопления: при нулевой температуре уличного воздуха температура теплоносителя должна быть около +45 градусов Цельсия, с падением температуры воздуха на улице до -20 градусов Цельсия температура воды должна быть повышена до +58 градусов Цельсия, т.е., как минимум, на 13 градусов.

В реалиях 21-го века не рационально расходовать своё драгоценное время на то, чтобы несколько раз в сутки вручную осуществлять регулировку температуры теплоносителя с необходимой точностью, кроме того, это не всегда оперативно возможно.

Погодозависимая автоматика контура системы отопления позволяет осуществлять плавное регулирование температуры теплоносителя с учётом изменения температуры уличного воздуха, обеспечивая упомянтые ранее преимущества, в том числе, комфортные условия по микроклимату в отапливаемых жилых помещениях.

Читать по теме ⇛ Преимущества погодозависимой автоматики: экономия газа за отопительный период.

Терморегуляторы

Терморегуляторы являются элементом управления системы и бывают механическими и электронными.

Механические терморегуляторы состоят из термической головки (чувствительного элемента) и клапана. Рабочее тело чувствительно элемента – жидкость, газ или упругий элемент, изменяющий свою форму в зависимости от температуры. При изменении температуры воздуха в обогреваемом помещении происходит изменение объема рабочего тела. Чувствительный элемент реагирует на это и перемещает шток клапана регулятора. Таким образом изменяется проходное сечение в канале.

Электронные терморегуляторы (ЭТ) . Это автоматический прибор, состоящий из нескольких устройств, которые обеспечивают поддержание заданной температуры в тепловых установках. В системе отопления они автоматически управляют режимами работы оборудования и исполнительных механизмов (котлы, смесители, насосы, клапаны и др.), при результатом их работы будет создание в помещении температурного режима, заданного пользователем.

Цифровые терморегуляторы бывают с «открытой» и с «закрытой логикой». Закрытая логика подразумевает под собой жесткие алгоритмы управления и определенный набор внешний устройств, подключаемых к системе (датчиков, приводов). Изменять можно только ограниченные параметры, программировать алгоритмы управления пользователь не может.

В больших системах применяют терморегуляторы с открытой логикой – это свободно программируемые контроллеры, имеющие большой диапазон настроек и функций. Их можно включить в централизованную систему управления зданием. Монтируются в щиты автоматизации. Установки и настройка таких терморегуляторов требует определенной квалификации.

Преимущества автоматического управления

Сейчас современную котельную сложно себе представить без систем автоматики, объединивших все новые достижения в области управления тепловыми потоками. Характерно, что для большинства потребителей до сих пор основным критерием качества отопительной системы является принцип “греет-не греет”. Не смотря на то, что он совершенно не применим к автоматизированным системам отопления, мало кто признаёт значимость применения в своей котельной специальной автоматики, которая бы обеспечивала максимальный уровень теплового комфорта в доме.

В настоящее время существенно снизить затраты на отопление и заодно создать наиболее благоприятный температурный фон в доме под силу лишь современной системе терморегулирования. Такой эффект достигается благодаря оптимизации работы всех компонентов системы отопления. Отметим, что практически все современные котлы в их штатной комплектации оснащены стандартной автоматикой, которая контролирует работу горелки, принимает сигналы от датчиков и устройств безопасности, а также поддерживает установленную температуру теплоносителя в контуре

Важно заметить: именно “котловую” температуру, а не комнатную. Что не избавляет пользователя от необходимости постоянно регулировать эту температуру в зависимости от потребности в тепле

Используя столь несовершенное оборудование, вы невольно обрекаете себя на вечную “прикованность” к ручке терморегулятора: при понижении уличной температуры воду в системе будет необходимо нагреть сильнее, а когда на улице потеплеет – понизить. И проделывать эти манипуляции с терморегулятором можно до бесконечности. Но если при похолодании “раскочегаривать” котел приходится волей-неволей , то при потеплении, как это нередко бывает, снижать температуру котловой воды вроде бы и не обязательно. Ведь, как известно, жар костей не ломит. Да и не перевелись еще среди нас любители распахнуть форточку пошире, когда в комнате становится слишком жарко.

Очевидно, что, подобный подход к энергосбережению уже через короткое время ощутимо ударит по карману даже самого обеспеченного домовладельца. И прежде всего из-за перерасхода топлива. А ведь тенденция роста цен на основные энергоносители, отчетливо проявившаяся в последние годы, по прогнозам специалистов, сохранится и в будущем. Естественно, ни о каком тепловом комфорте при таких способах терморегулирования не может быть и речи. По подсчетам специалистов, пользователь котла, не оснащенного системой автоматики, тратит более 210 часов личного времени в год только на настройку температуры теплоносителя в котле! Другое дело – современные микропроцессорные панели управления. Они позволяют поддерживать разную температуру сразу в нескольких нагревательных контурах. Под таким контуром понимается часть системы, работающая со своими температурными и гидравлическими характеристиками и имеющая возможность их регулировки. Это, скажем, контур радиаторного отопления или один контур водяных теплых полов. Например, система Immergas для линейки котлов Victrix управляет тремя независимыми контурами (двумя смесительными и одним прямым) и контуром ГВС, а Color Matic от VAILLANT имеет возможность контролировать работу сразу пятнадцати, причем температура теплоносителя внутри их напрямую зависит от состояния погоды на улице.

Системы с таким принципом регулирования называются метеоуправляемыми или, как говорят специалисты, погодозависимыми (о принципе погодозависимого управления мы поговорим ниже). Для контроля наружной температуры в этих системах используется уличный датчик температуры, устанавливаемый на здании снаружи, с северной стороны. Контроллер (программатор) системы также полностью отвечает за процесс приготовления горячей воды в бойлере косвенного нагрева.

В некоторых системах используют принцип модульного построения. Он позволяет укомплектовывать систему под конкретную ситуацию и требования заказчика, а также подключать дополнительные контуры и контролировать их работу с помощью установки соответствующего модуля – без замены панели управления в целом, что дает значительную экономию средств.


Что содержит и как работает погодозависимая автоматика контура системы отопления

В простейшем случае погодозависмая автоматика контура системы отопления содержит:

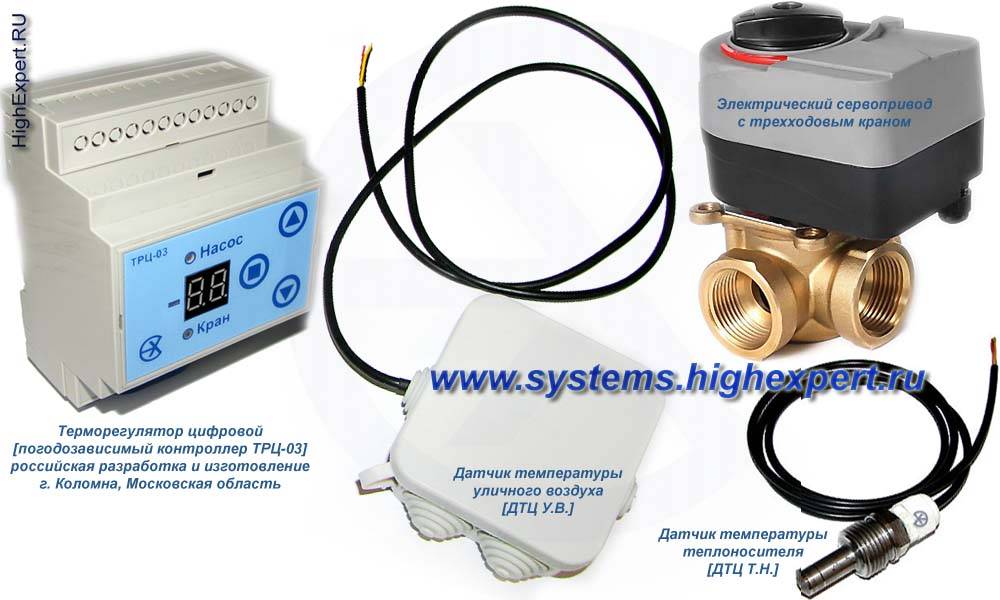

• Специальный терморегулятор цифровой ;
• Датчики температуры уличного воздуха и температуры теплоносителя (воды);
• Трехходовой смесительный кран (клапан) с электрическим сервоприводом – исполнительное устройство;

Термодатчики для замера температур уличного воздуха и воды в контуре системе отопления подключаются к контроллеру,
который управляет электрическим сервоприводом трехходового смесительного крана по определённому алгоритму.
В целом алгоритм температурного регулирования заключается в корректировке температуры теплоносителя при изменении температуры воздуха на улице:
с понижением последней температура теплоносителя повышается и наборот. Улучшенные цифровые терморегуляторы могут учитывать тепловую инерционность здания и системы отопления, устанавливаемые в настройках этого устройства.
Более сложная погодозависимая автоматика может включать другие дополнительные датчики и исполнительные устройства, используя продвинутую программную логику.

Использование автоматического управления отоплением

Системы регулировки отопления отличаются по функциям и цене. Простые модели управляются пультом или сенсорным дисплеем. Сложные системы имеют свое программное обеспечение с удаленным доступом к управлению. Погодозависимая автоматика имеется в разных типах отопительных котлов:

• настенный, находится в одной из комнат;
• напольный, устанавливается в котельной;
• электрокотел.

В настройке программы контроллера задается начальное значение, когда внутри и снаружи температуры совпадают. Потом производится калибровка, выбираются параметры теплоносителя для каждого типа погоды. Изготовитель по умолчанию программирует собственные варианты, один из которых можно выбрать для работы.

Преимущества управления – наличие автономной работы, экономия ресурсов. Недостатки погодозависимой автоматики – обслуживание и ремонт могут дорого стоить из-за замены неисправной электроники.

Схемы обвязки котельной и принципы управления контурами

Для того чтобы организовать работу одного или нескольких отопительных контуров в гидравлической системе, их необходимо присоединить к теплогенератору-котлу. Эту задачу можно решить разными способами, специалисты называют их схемами обвязки котельных. Рассмотрим наиболее распространенные из них, а также принципы организации соответствующего процесса управления со всеми их достоинствами и недостатками.

Отопительные контуры по способу достижения температуры в них разделяются на прямой и смесительный. Температура воды в прямом контуре достигается только за счет горелки и зависит от продолжительности ее работы.

В смесительном контуре температура теплоносителя определяется как работой горелки, так и положением заслонки исполнительного устройства – трёхходового смесительного клапана с сервоприводом. Прибегнув к первому варианту, можно без проблем связать низкотемпературный котел с одним контуром радиаторного отопления и обеспечить автоматизированное управление им в зависимости от наружной температуры. Дело это совсем несложное и относительно недорогое. Если же требуется организовать, помимо отопления, и горячее водоснабжение, причем не прибегая к смесительным узлам, применяют два типа схем. Первая – с трехходовым краном, вторая схема – с двумя насосами.

Самой простой является схема с трехходовым переключающим краном, оснащенным сервоприводом. Вода от котла направляется к крану, который, в свою очередь, направляет ее либо в отопительный контур, либо в контур подогрева бойлера. Переключение может осуществляться по команде панели управления котла. Контроль температуры воды в бойлере осуществляет автоматика с помощью установленного в нем датчика температуры. Как только вода остынет ниже необходимого уровня, подается команда на переключение трехходового крана. Необходимо учесть, что при такой схеме обвязки и управления во время нагревания воды в бойлере отопление отключается (то есть нельзя организовать управление горячим водоснабжением со смешанным приоритетом).

Коллекторная схема, как следует из названия, предполагает использование для обвязки котельной коллекторов, представляющих собой трубы с выводами на необходимое количество контуров. Такая схема, будучи довольно простой, получила широкое распространение благодаря появлению так называемых компонентов быстрого монтажа. В их состав входят насосно-смесительные группы. Эти устройства позволяют достаточно быстро (обвязка котельной занимает считанные дни) собрать систему с несколькими нагревательными контурами. Однако необходимо отметить, что подобные модули применяются главным образом для котельных небольшой мощности – до 85 кВт.

Тем не менее они чрезвычайно удобны при монтаже и заметно снижают риск ошибки из-за пресловутого человеческого фактора, поскольку собраны и проверены на работоспособность и герметичность в заводских условиях.

Существует интересный вариант для обвязки котельных с применением гидравлического разделителя (гидрострелки). Имеется в виду схема первичного и вторичных колец, принцип действия которой таков: котловая вода постоянно циркулирует по малому контуру (первичному кольцу), из которого с помощью циркуляционных насосов отбирают теплоноситель уже другие потребители тепла (различные контуры). Достоинством этой схемы является возможность подключения большого количества вторичных контуров при обеспечении номинальной скорости протока через котел и относительной простоте конструкции.

Компания DE DIETRICH (Франция) рекомендует применять для обвязки своих котлов термогидравлический распределитель (сокращенно – ТГР). При его использовании достигается постоянный расход теплоносителя через нагревательное устройство – независимо от значения расхода воды в отопительных контурах, где этот показатель может быть разным. В результате удается добиться оптимальной сбалансированной работы котла и контуров отопления.

Важно заметить, что автоматика многих производителей позволяет осуществлять управление котлом и контурами в самых различных схемах обвязки котельной. Однако поиск наиболее подходящего варианта и подбор автоматики все же лучше поручить специалисту.


Типы управляющих устройств

Для обеспечения контроля за температурным режимом теплогенератора или потребителя используется один и тот же прибор, оснащенный термодатчиком.

Эти устройства делятся на три категории, которые могут работать как поодиночке, так и в связке:

1. Термостат . Это устройство является самым простым регулирующим устройством в системе отопления. Будучи расположенным в здании, он отслеживает изменения температуры воздуха. Когда необходимая температура достигнута, термостат подает сигнал на котел или кран радиатора, вследствие чего происходит остановка нагрева теплоносителя или блокируется подача жидкости в радиатор. Самостоятельная установка термостата не отличается особой сложностью: достаточно посмотреть на фото, где показан схема его подключения и работы, чтобы убедиться в простоте такой конструкции.
2. Регулятор температуры теплоносителя . Такой прибор может работать самостоятельно или вместе с термостатом. Конструкция работает за счет термодатчиков, которые установлены внутри отопительного контура. Они постоянно отслеживают изменения температуры в системе и передают эти данные управляющему модулю, который управляет смесительным клапаном контура. При необходимости повышения температуры регулятор может при помощи клапана выполнить эту задачу.
3. Погодозависимая автоматика систем отопления . Этот тип устройств можно отнести к категории самых сложных, поскольку такой системе приходится работать не только с контуром отопления, но и с окружающей средой, за счет чего обеспечивается наиболее точный и рациональный контроль температуры.

В базовую конструкцию погодозависимой автоматики входит наружный термометр, тепловой регулятор контура и термостат, расположенный в помещении. Несмотря на высокую стоимость, такая система считается наиболее востребованной, поскольку она способна обеспечить максимальный комфорт, который только можно «выжать» из отопления. Погодозависимая автоматика систем отопления использует сложные программные комплексы, которые и позволяют обеспечить максимальную эффективность и экономичность.

Управление погодозависимой автоматикой можно осуществлять как с ее собственного пульта, так и дистанционно, установив необходимое программное обеспечение на смартфон или планшет (детальнее: «

Как выбрать дистанционное управление отоплением – характеристики, возможности

«). В таком случае регулировать температуру в доме можно, находясь на удалении от него.

Заключение

Автоматика для котлов отопления стоит дорого, но сразу же после установки эти устройства начнут экономить топливо, что скажется на экономическом положении через некоторое время. К тому же, именно автоматическая система управления температурой позволяет обеспечить максимальный комфорт в доме.

Методика управления погодозависимой автоматикой

Управление отоплением на основании показаний датчиков температуры только внутри дома означает большую инерционность. При резком похолодании, особенно при качественной теплоизоляции, снижение температуры в доме произойдет с заметной задержкой. Когда автоматическая система управления отреагирует, ей придется запускать котел на максимальной мощности, чтобы скомпенсировать падение температуры. При потеплении будет наблюдаться обратный эффект- котел будет выведен на режим малой мощности с запозданием, а в доме наступит жара.

Погодозависимая автоматика управляет работой системы отопления с учетом показаний четырех датчиков. Это позволяет достичь существенной (до 20%) экономии энергоресурсов за счет заблаговременного плавного изменения температурного режима. При этом практически полностью исключаются:

• работа котла в режиме максимальной мощности;
• вредные выбросы в атмосферу на этом режиме;
• заметные перепады температуры в доме;
• неоправданный перерасход топлива при похолодании или потеплении.

Эффективность работы такой системы управления отоплением сильно зависит от выбора т.н. эталонной комнаты, в которой будет установлен внутренний датчик. Если установить его, например, в гостиной, то во время приема гостей, да еще если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как управляющий сигнал и снизит мощность котла. А в это время на улице может ударить мороз, в результате чего во всем доме похолодает.

Далее, если гостям станет жарко, они решат открыть окно и проветрить комнату, система воспримет это как сигнал к выведению котла на большую мощность. В комнате станет тепло, а во всем доме – слишком жарко.

Во избежание подобных ситуаций следует тщательно выбирать место для монтажа внутреннего датчика.

Для погодозависимой автоматики для системы отопления нужно правильно подобрать место

При использовании метода прямого контроля инерционность системы чрезвычайно мала, и она мгновенно реагирует на изменение температурного режима коррекцией мощности бойлера. Это не всегда удобно, и поэтому в работу системы вводят дополнительную задержку, чтобы сглаживать эффект от незапланированных кратковременных перепадов внутренних температур.

Управление контроллером осуществляется либо кнопками с его панели, либо с помощью сенсорного дисплея. Современные системы имеют выход в сеть Интернет, ими можно управлять с планшета или смартфона с помощью мобильного приложения. Доступ возможен как из самого дома, так и из дальней поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать другие базовые значения для внутренней температуры или изменить такую температуру для отдельно взятого помещения.

РЕГУЛИРОВАТЬ ЧТО?

Можно регулировать температуру на выходе котла, если это умеет котел. Фокус в том, что далеко не все котлы имеют погодозависимое регулирование «по умолчанию». Чаще в недорогой котел надо будет встроить контроллер, который стоит, как половина котла. А если у нас, помимо радиаторов, есть теплые полы? Садить радиаторы и теплые полы на один контур неправильно, поскольку полам и радиаторам нужны совсем разные температуры. Соответственно, появляется второй контур регулирования. Котловой контроллер, который умеет управлять двумя и более контурами, запросто может стоить как целый котел. И недорогие Климатики вам будет очень кстати. А ведь есть еще и твердотопливные котлы — у них температура на выходе сильно зависит от того, сколько дров вы забросили, и мало зависит от того, какую температуру вы хотите. Ну вот как вы к такому котлу теплые полы без Климатика подключите?

В комплекте датчик температуры наружного воздуха и датчик температуры подачи

Погодозависимая автоматика Meibes

Погодозависимый терморегулятор HZR-M Meibes управляет контуром со смешением теплоносителя самостоятельно в комплекте с другими контроллерами. Характеристики прибора Майбес:

• интерфейс с пиктограммами;
• встроенные программы режима отопления;
• объединение с другими регуляторами на шине eBUS;
• автономное питание батарейками;
• подсветка дисплея;
• разъем для подключения компьютера.

Терморегулятор управляет двумя контурами или каскадом из 2 котлов, насосами рециркуляции. Возможности Meibes LE HZ:

• подключение контроллеров дистанционно;
• расширение управления на 8 контуров через шину eBUS;
• символьное меню;

Преимущества – в несложном монтаже на стену.

Что такое погодозависимая автоматика?

В первую очередь — это комплекс программных аппаратных средств, которые обеспечивают работу системы отопления по заданному алгоритму. Алгоритм прост — снижается температура на улице — повышается температура теплоносителя, который отдаётся в радиаторную систему и наоборот. Это сделано для того, чтобы с опережением компенсировать возрастающие или уменьшающиеся теплопотери, которые связаны с температурой наружного воздуха.

Казалось бы, просто и хорошо, но с другой стороны за этой простотой скрывается главный недостаток — временное запаздывание, которое всегда имеет место при изменении дневной и ночной температуры. У современных домов низкая теплопередача, поэтому при понижении температуры на ночь и контроллер её отрабатывает, эффект еще не наступает. В след за ночной температурой контроллер видит дневную температуру, но ночной эффект еще не наступил. Никакими регулировками наклона и подъема кривой этот недостаток убрать нельзя. Особенно, большой ошибкой является подключение теплых полов к системе погодозависимой автоматики. Там это запаздывание еще более заметно.

Погодозависимая автоматика обеспечивает нам изменение температуры, но делает это не совсем корректно. Эти изменения видны только при сезонном понижении температуры. С одной стороны, Вы можете заплатить большие деньги за автоматику и она будет делать это самостоятельно, либо один раз в месяц вы можете зайти в котельную и немного повернуть ручку на котле.

Управление котлом при помощи комнатного термостата

Другой популярный и более современный способ регулировать работу отопительного котла и исключить участие человека из этого процесса – применение в отопительной системе релейного комнатного термостата. Термостат – это прибор, который измеряет температуру в жилом помещении и, в зависимости от окружающей среды и заданного значения температуры, управляет включением и выключением газовой горелки котла. Однако инерционность тепловой системы вызывает большие задержки в реагировании на команды комнатного термостата. И часто температура в жилом помещении существенно отличается от заданной (в сторону повышения или понижения), что и отображается на зеленом графике комнатной температуры в виде появления красных (перегрев) и синих (недогрев) сегментов.

Следует заметить, что для более быстрого нагрева на котле выставляют более высокую температуру теплоносителя (в нашем случае 80°С). Отсюда и некая «серповидность» формы оранжевого графика – мы видим быстрый нагрев до 80°С, а затем отключение горелки и постепенное остывание до момента, когда комнатный термостат снова подаст команду на включение горелки. Если уличная температура будет понижаться, то термостат будет чаще включать горелку, и нижняя граница температуры теплоносителя (красная точка «ВКЛ.» на оранжевом графике) будет расти, что компенсирует понижение внешней температуры. Таким образом, с помощью термостата стало возможным стабилизировать комнатную температуру без участия человека, хотя и возможны кратковременные циклические «перегревы» и «недогревы».

При использовании релейного термостата автоматика розжига работает значительно реже, чем при ручном управлении, но из-за высокого порогового значения температуры теплоносителя происходит перерасход газового топлива. Этот недостаток можно компенсировать усовершенствованием комнатных термостатов. Так, современные программируемые модели этих приборов позволяют задавать различные суточные и недельные режимы работы. Например, температуру в комнатах ночью можно понизить, а днём – повысить. Аналогично в будни и выходные дни. Гибкий график необходимой температуры позволяет добиться значительной экономии газа.Преимущества:

• Исключение участия человека из процесса регулировки работы котла;
• Уменьшение количества циклов включения/выключения котла, что благотворно влияет на срок службы автоматики розжига;
• Экономия электричества за счёт автоматического отключения насоса при выключенной горелке.

Недостатки:

• Затраты на покупку и монтирование термостата;
• В помещении вероятны заметные колебания температуры воздуха.

Преимущества погодозависимой автоматики

В некоторых интернет-статьях или видеороликах отмечается только одно или два преимущества погодозависимой автоматики, либо указывается на полное отсутствие её положительных качеств.

Инженерно-технические специалисты осознают преимущества такой автоматики в экономии:

• человеческих временных затрат

практически полностью отпадает необходимость по несколько раз за сутки вручную регулировать температуру воды в контуре системы отопления при изменении погодных условий;

топлива или электрической энергии;

рациональное терморегулирование теплоносителя способствует сокращению потребления топлива и более рациональному использованию тепловой энергии,
в особенности, при значительных перепадах суточних дневных и ночных температур уличного воздуха, что характерно весной и осенью;

денежных средств и затрат времени на содержание, ремонт и обслуживание контура системы отопления;

автоматика не допускает излишнего нагрева и, тем более, перегрева деталей и узлов контура системы отопления, позволяя продлить их срок службы,
который, как известно, возрастает по экспоненциальной зависимости с падением рабочей температуры.

Когда погодозависимая автоматика пригодится

В частных домах, если они имеют средний или меньший размер, необходимость установки указанной автоматики в основном появляется при длительных отсутствиях хозяев в доме. В остальных случаях корректировку не сложно произвести вручную или при посредстве гаджетов.

Другая ситуация складывается в габаритных коттеджах или особняках, а также в общественных зданиях обладающих большой площадью. Здесь организация автоматического управления отоплением при посредстве автоматики для котлов приобретает прямую необходимость.

Кроме этого, высокую эффективность погодозависимая автоматика произвела в котельной центрального отопления жилого сектора, настроенной на обслуживание ряда зданий.

Погодозависимая автоматика для управления системами отопления

Представляет собой систему, направленную на контроль обогрева помещения. Аппаратное устройство измеряет температуру на улице.

Обнаружив изменение, программа заставляет котел увеличить или ослабить прогрев теплоносителя. Постоянное изучение перепадов температурного режима приводит к экономии: устройство не расходует топливо для поддержания работы котла, если в этом нет нужды.

Пока вода нагреется, пройдет некоторое время. Помещение успеет частично остыть, хотя затем восполнит потерю тепла. Учитывая данный факт, не рекомендуется подключать к устройству теплые полы. Погодозависимая автоматика успешно справляется с поставленной задачей, но может некорректно работать при резких перепадах температур.

Отопительные контуры

Реализация автоматизированного погодозависимого отопления усложняется тем, что в современной практике управлять приходится не одним контуром отопления дома, а системой с несколькими контурами. Попробуем их охарактеризовать.

• Почти всегда есть контур радиаторного отопления. Чтобы эффективно им управлять, необходимо поддерживать температуру подающей линии в пределах 50-85°С. Иногда устанавливается несколько таких контуров, например на разных этажах дома, причем температура в них тоже может быть разной.
• Если не установлены самостоятельные электрические или газовые водонагреватели, тогда, как правило, предусматривают высокотемпературный (до 70-85°С) контур подогрева бойлера горячего водоснабжения. Температура теплоносителя в нем должна быть постоянной.
• Требования к комфорту неизменно растут, и сегодня многие потребители заказывают дополнительную установку одного или нескольких контуров водяных теплых полов. Это – низкотемпературные системы с изменяемой температурой подающей линии (30-55°С).
• Если есть бассейн, воду в нем, наверное, захочется иметь теплую. Для этого может быть смонтирован специальный контур системы подогрева воды в бассейне. Он высокотемпературный, с постоянной температурой теплоносителя°С.
• Аналогично подогреву бассейна устраивается контур подогрева приточного воздуха в теплообменнике системы вентиляции. Но, по проекту, температуре теплоносителя здесь не обязательно быть постоянной.

Расход воды через радиаторный и контур теплых полов может быть переменным. Это происходит в тех случаях, когда, на радиаторах установлены термостатические клапаны с термоголовками, функция которых заключается в изменении расхода теплоносителя именно через них и, соответственно, через весь отопительный контур в целом. Точно так же на распределительном коллекторе системы теплого пола могут быть установлены отдельные терморегуляторы.


О ЧЕМ МЫ НЕ СКАЗАЛИ?

Мы ничего не сказали о том, что Климатик управляет не только системами отопления, но и системами охлаждения. Да-да, те же теплые полы могут и охлаждать помещение, если в них подавать холодную воду. И фанкойлы могут, если вам что-то говорит это слово

Если вы используете теплые полы для охлаждения — вам важно не переохладить их, чтобы не было конденсата на их поверхности. Климатик и это умеет — просто подключите к нему наш гигростат.

Что еще? Еще Климатик умеет правильно сушить вашу стяжку теплого пола, если это нужно. Есть и еще важные инженерные мелочи, которые знает Климатик, но подробное описание все этого тянет на отдельную статью.

Конечно, мы ничего не сказали про то, какие именно датчики, насосы и приводы подключаются к Климатику, на какую мощность рассчитаны его реле и прочие премудрости. Все это подробно описано в технической документации, выложенной на сайте. Что-то не поймете — обращайтесь к нашим дилерам и представителям — они подскажут.

Да! Уважаемые специалисты, мы сразу с вами согласимся, что есть множество нюансов, про которые мы ничего не сказали. И что наши утверждения требуют подтверждения. Пишите в комментах, что считаете важным — и мы все это с удовольствием с вами обсудим и приведем необходимые обоснования.

Особенности установки

Погодозависимая автоматика имеет ряд особенностей установки. Главные из них- это выбор места монтажа внешнего и внутреннего датчика температуры.

Внешний датчик монтируют так, чтобы он был защищен от прямых солнечных лучей. Он также не должен быть закрыт от ветра какими-либо строительными конструкциями. Чаще всего выбирают северо-восточную сторона здания, на высоте приблизительно метр-полтора от земли. Датчик должен быть вынесен со стены дома, чтобы теплопотери не влияли на его показания.

Внутренний датчик устанавливают в так называемом эталонном помещении. В нем должна быть средняя по дому температура, и колебания ее должны быть минимальными. В помещении не должно находится много людей, нежелательно пользоваться камином. Оно не должно находиться под прямыми солнечными лучами или рядом с входной дверью. Лучше всего под эти условия подходит спальня или детская комната.

Внутренний датчик нужно монтировать в эталонном помещении

Если в частных домах система напрямую управляет мощностью котла, то в больших многоквартирных или общественных зданиях система управляет работой возвратного клапана, пускающего большую или меньшую часть отработанного теплоносителя снова в отопительный контур.

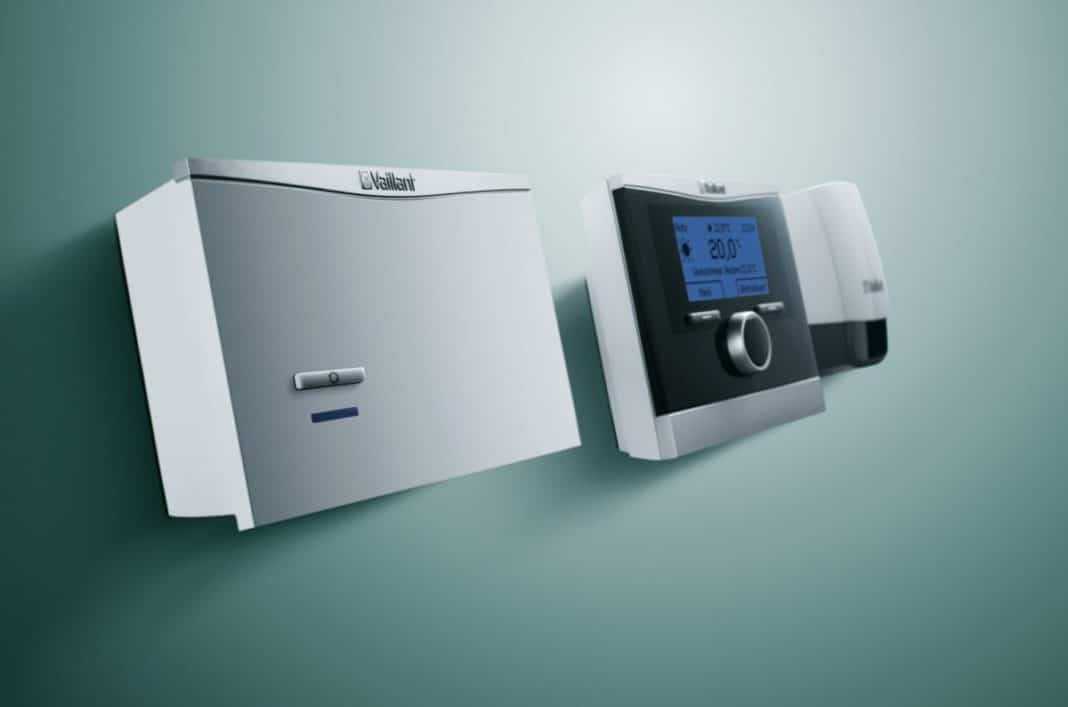

Погодозависимая автоматика Vaillant

Система Multimatic VRC 700 от Vaillant управляет теплым полом и до 10 контуров отопления со смешением теплоносителя.

Характеристики Vaillant VRC 700 Multimatic:

• настройка параметров поворотной ручкой;
• работа с солнечным нагревом теплоносителя и принудительной вентиляцией;
• предустановленные кривые отопления Vaillant – ночной, гостевой, дневной и проветривание;
• запись индивидуальной программы управления;
• удаленная диагностика системы службой сервиса.

Схемы управления погодозависимой автоматики VRC 700:

• Один прямой контур отопления и насос рециркуляции с дополнительным модулем.
• Две линии со смешиванием теплоносителя, расширение VR 70, бойлерный насос.
• Управление потоком прямого теплоносителя.
• Контуры – прямой и со смешиванием, двумя модулями VR 70, рециркуляционный насос.
• Управление двумя линиями со смешиванием теплоносителя с расширением VR 70, модуль VR 91 регулирует процесс.
• Регулирование двух смесительных контуров при помощи расширения VR 70 и бойлера через плату конденсационного котла.
• Три смесительных линии с модулем VR 71 и насос рециркуляции.
• Управление более чем 3 контурами, один из которых прямой. В схеме имеются расширения VR 60, VR 32, VR 90.

Версия погодозависимой автоматики Vaillant VRC 700/6 может подключать в работу несколько котлов, а с блоком VR 900 – управлять каскадом дистанционно в специальном приложении.
