Самодельный песочный фильтр для бассейна: конструируем и подключаем самостоятельно

Пошаговое руководство по изготовлению

Общая схема песчаного фильтра подразумевает наличие:

1. Емкости.
2. Манометра.
3. Клапанных отверстий.
4. Фильтрата в виде кварцевого песка.
5. Фильтрующего элемента грубой очистки для задержки песчинок, чтобы они не попадали в воду.
6. Насоса.

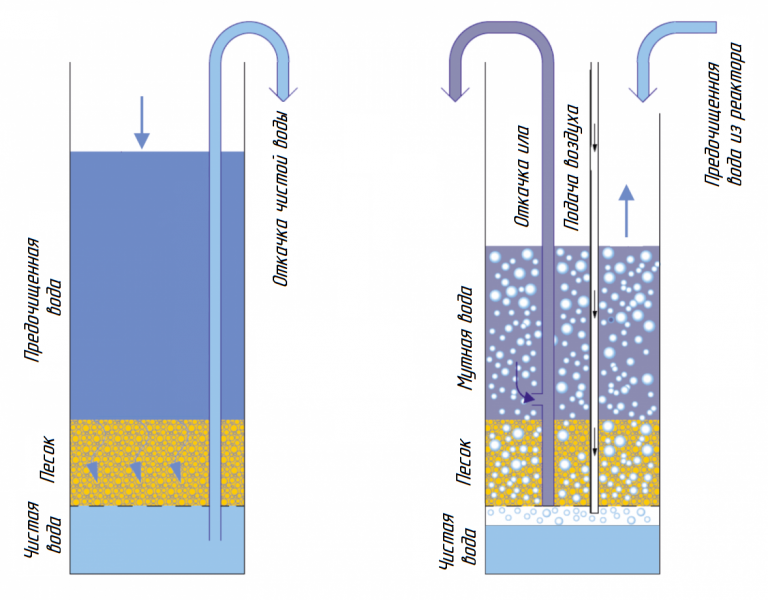

Вода из бассейна через заборную трубу отправляется в фильтрационную установку. С помощью насоса проходит под давлением через слой песка, задерживающего различные загрязнители. Затем через форсунки снова выливается в чашу в очищенном виде.

Изготовить песчаный фильтр можно из разных емкостей и материалов:

• алюминиевой фляги;
• расширительного бака;
• пластиковой бочки;
• пластмассового контейнера для еды или ведра с крышкой.

Из фляги

Для работы понадобится:

• алюминиевая фляга емкостью 36 л;
• кварцевый песок (гранулы от 0,8 до 1,2 мм);
• нержавеющая или пластиковая сетка с размером ячеек до 0,7 (чтобы не пропускала песок);
• сварочный аппарат;
• трубы и фитинги (диаметр 40 мм);
• шаровые краны подходящего диаметра.

Порядок действий:

1. Проделать отверстие в крышке фляги диаметром 40 мм.
2. Врезать трубу, используя сварочный аппарат.
3. Обработать герметизирующим составом.
4. Сделать такое же отверстие в нижней части фляги, вставить фитинг для подачи воды.
5. Крышку следует крепить так, чтобы она не пропускала воду под давлением.
6. Подключить шаровые краны к фитингам – с их помощью меняется направление воды для промывки песка.

Как сделать песочный фильтр из алюминиевой фляги, подскажет видео:

Из расширительного бачка

Понадобится:

• расширительный бак мембранного типа;
• краска, предохраняющая от коррозии;
• штуцеры;
• герметизирующий состав;
• фильтр грубой очистки (магазинный картридж или самодельный из обрезанной бутылки);
• паяльник;
• отрезки пластиковой трубы длиной 50-80 см;
• сетка: размер ячеек меньше фракции песка.

Порядок действий:

1. Корпус расширительного бака освободить от мембраны.
2. Внутри обработать бак краской, дождаться высыхания.
3. В стенках корпуса или на крышке делаются отверстия, в них врезаются штуцеры.
4. Места соединения герметизируются.
5. К подающему штуцеру крепится фильтр грубой очистки (он защитит от просачивания крупных загрязнений).
6. Если нет готового картриджа, можно сделать фильтр из обрезанного горлышка пластиковой бутылки, проделать в нем отверстия и обтянуть капроновыми колготками.
7. Подготовить водозаборное отверстие – это будет перфорированная емкость с установленной сеткой.
8. Подключить к насосной установке.

Песочный фильтр из расширительного бака, видео-инструкция:

Из пластиковой бочки

Понадобятся следующие материалы:

• пластиковая бочка;
• кварцевый песок крупной фракции;
• насос с вентилем;
• гибкие шланги;
• 2 пластиковые трубы;
• паяльник;
• герметик;
• сетка с ячейками мелкой фракции.

Порядок действий:

1. Проделать в резервуаре два отверстия, соответствующие диаметру труб, можно использовать паяльник.
2. Изолировать герметиком трубы, вставленные в отверстия.
3. Водозаборник сделать из пластиковой миски, в ней проделать отверстия величиной меньше фракции песка.
4. Обернуть миску несколькими слоями капрона или марли.
5. Прикрепить шланг к водозаборнику, используя герметик.
6. На входном отверстии изнутри установить сетку – она будет разбивать струю воды.
7. Шланги прикрепить с помощью термоклея.
8. Поставить сетку на впрыск, чтобы разбивать водную струю и равномерно распространять воду на песок.

Как сделать песочный фильтр для бассейна из пластиковой бочки, видео-инструкция:

Из контейнера из пластика

Для изготовления понадобится:

• бокс для еды из прочного пластика (можно заменить пластиковым ведром с крышкой);
• полипропиленовые трубки диаметр 30 мм;
• паяльник для пластика;
• кварцевый песок;
• горлышко пластиковой бутылки с мелкими отверстиями;
• капроновый чулок.

Порядок действий:

В крышке пластикового контейнера проделываются два отверстия по 30 мм (в верхней и боковой части).
Отрезаются две трубы длиной 15 и 20 см.
С помощью паяльника трубы закрепляются в соответствующих отверстиях.
Важно надежно закрепить трубы в крышке контейнера.
На дне емкости установить фильтр грубой очистки (из пластиковой бутылки).
Наполнить кварцевым песком на 2/3 объема бокс.
Закрыть крышкой.
Подсоединить к насосу.

Какие аналоги есть у песочных устройств для очистки воды?

— картриджный;

— диатомитовый;

— песочный.

По критерию доступной себестоимости аналоги превосходит песочный тип устройства. Он гарантирует неплохой результат очистки и может быть приспособлен для фильтрации воды в больших объемных резервуарах. Главным компонентом такого прибора является слой кварцевого песка. При прохождении сквозь него грязная вода очищается и в бассейн по приточным каналам поступает очищенная жидкость.

Хлорирование воды является наиболее известным и часто используемым способом обеззараживания воды в больших водоёмах. Хлорка практически мгновенно уничтожает практически все болезнетворные бактерии, вирусы и грибки, а кроме этого сохраняет все свойства чистой воды на протяжении долгого времени, поэтому процесс хлорирования производится редко. Осуществляется ручным или автоматическим способом.

Вода очищается самим хлором или его химическими соединениями. На современном рынке можно найти хлористые вещества в различных субстанциях: в виде порошка, больших таблеток, гранул или жидкости. Так как хлор — это агрессивное химическое средство, то его необходимо использовать в точно указанной производителем дозировке, так как в случае преувеличения дозы придётся проводить дехлорирование воды.

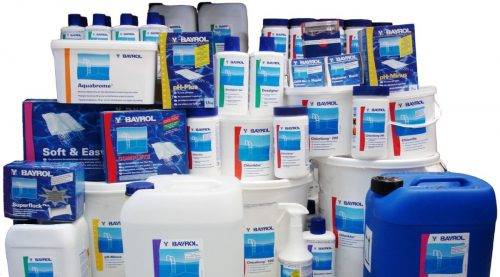

Средства для хлорирования воды в бассейне

Процесс хлорирования состоит из нескольких этапов:

1. Первым производится ударное хлорирование. Для этого можно взять хлор в таблетках. Добавляем препарат в бассейн из расчёта 1 таблетка (20 грамм) на 1 кубометр воды. Для того чтобы завершилась полностью химическая реакция хлора и воды необходимо выждать около 10 часов. Именно поэтому шоковое хлорирование лучше всего осуществлять вечером, чтобы к утру, вода была уже в норме.

   Таблетки для хлорирования бассейнов

2. Второй этап — это добавление двух-трёх граммов жидкого хлора на 1 куб. метр воды или 1–2 таблетки на 10 куб. метров. Такая процедура проводится один раз в три дня. Уровень содержания хлора можно проверять специальными тестерами, которые продаются в специальных магазинах. Необходимо опустить одну полостку-тестер в воду, а затем сравнить её цвет с цветовой шкалой на коробке. В зависимости от этого вы сможете далее регулировать степень содержания хлора в воде. Уровень pH в воде должен быть в пределах от 7,2 до 7,6.

   Тестеры для бассейнов: нормы Ph и содержания хлора

3. Третий этап. После того как вы убедитесь, что уровень хлора в воде стабильный, необходимо проверять тестером его содержание 1 раз в неделю и при необходимости добавлять хлорсодержащие препараты.

   Тестер для проверки качества воды

Очистка воды в уличном пластиковом или надувном бассейне является главным залогом прекрасного времяпрепровождения в жаркие летние дни. В чистой тёплой воде не будут скапливаться различные болезнетворные бактерии и вредные микроорганизмы, которые могут стать причиной развития серьёзных заболеваний. Именно поэтому необходимо ответственно подходить к данному вопросу и выбрать для своего водоёма наиболее эффективный и приемлемый способ очистки воды. А можно легко сделать несложный фильтр на основе песка своими руками.

Рейтинги лучших моделей

Для получения высокой степени очистки воды в бассейне при выборе фильтрующей установки рекомендуется обратить внимание на продукцию фирм, занимающих ведущее место на рынке. Среди моделей составляющих топ-список фильтров для бассейна имеются разные по объему и конструкции модели

Но для оценки качества и производительности выбраны модели, которые уже несколько сезонов занимают лидирующие места в списках предпочтения потребителей.

Krystal Clear Intex 26644

Модель популярной торговой марки производителя бытовых каркасных бассейнов. Преимущество данной модели заключается в высокой производительности при небольших размерах. Заявленной производительности в 4,5 м3 вполне хватает для очистки бассейнов объемом до 25 м3. Подключение к стандартному бассейну осуществляет при помощи фирменных 38 мм шлангов. Модель имеет возможность работать в одном из 6 режимов. Для удобства пользования в модели предусмотрен таймер и манометр. Krystal Clear Intex 26644 может заправляться как кварцевым, так и стеклянным песком фракцией 0,4-0,8 мм. Для стандартной загрузки нужно 12 кг обычного песка, для стеклянного — 8 кг.

Инструкция производителя говорит, что одной заправки достаточно на 3-5 лет эксплуатации.

Конструкция выполнена на платформе. Корпус изготовлен из ударопрочного полиэтилена. Установка отличается компактными размерами удобным подключением к штатным разъемам бассейнов Intex. Инструкция, кроме описания, имеет еще и диск с фильмом — инструкцией по подключению и обслуживанию установки.

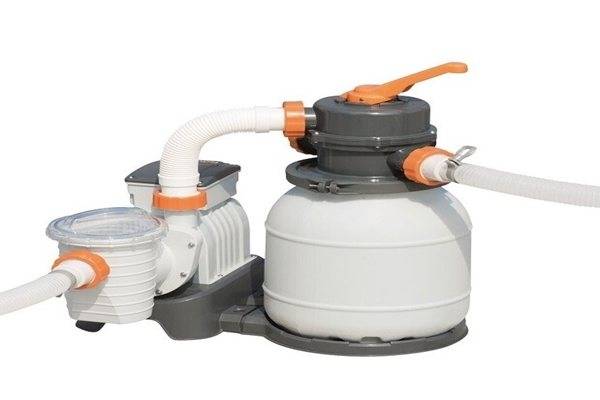

Bestway 58495

Самая компактная модель фильтра для бассейна. Производительность составляет 3,4 м3 воды в час. В бак из полипропилена встроен 6-ти позиционный клапан. Таймер обеспечивает автоматическое включение и выключение агрегата. Встроенный манометр позволяет контролировать давление внутри емкости.

Особенностью модели выступает наличие встроенного дозатора ChemConnect. Устройство позволяет в автоматическом режиме осуществлять добавление в фильтруемую воду обеззараживающих химических реактивов. В конструкции предусмотрен дополнительный фильтр для улавливания нерастворенных частиц. Данная функция позволяет обеспечить долговременную защиту насоса от повреждений.

Патрубки для подключения 3,8 см шлангов делают фильтр универсальным для подключения к большинству популярных моделей каркасных бассейнов. Объем песка для засыпки в корпус фильтра – 9 кг.

Aquaviva FSF350

Один из самых больших по объему фильтров для домашних бассейнов. Для загрузки понадобится 20 кг кварцевого песка зернистостью 0,5-1 мм. Бак фильтрующей установки выполнен из стекловолокна. Материал корпуса не боится ультрафиолета, он может устанавливаться на открытом воздухе.

Система имеет стандартные типы подключения при помощи 50 мм шлангов. Производительность составляет 4,3 м3 воды в час. Корпус выдерживает давление до 2,5 бар.

В сравнении с другими моделями Aquaviva FSF350 работает при температуре воды +43 градуса.

Система имеет модульную конструкцию. Корпус фильтра и насос устанавливаются на общей платформе. Производитель рекомендует использовать установку для бассейнов объемом 15-18 м3.

Hayward powerline Top

Это самый именитый и качественный фильтр для домашних бассейнов. Данная модель обеспечивает фильтрацию воды с производительностью от 5 до 14 м3 в час. Такой разброс в показателях связан с тем, что к этому фильтру насос подбирается в зависимости от объема бассейна. Рекомендованный объем чаши для Hayward powerline Top составляет 25 м3. Конструкция оснащена стандартным 6 позиционным клапаном и манометром. Корпус выполнен из ударопрочного полипропилена и способен выдержать давление в 2 бар.

Для работы фильтра потребуется 25 кг кварцевого песка фракции 0,4-0,8 кг. Подключение всех моделей Hayward powerline Top осуществляется при помощи 38 мм шлангов.

Необходимое оборудование, без которого не обойтись

Как оказалось, вышеперечисленные элементы – не единственное, что необходимо продумать. При не очень хорошем качестве воды из скважины в систему необходимо включить большой фильтр, способный очистить её от различного ила и мути. Причём не имеет значения, есть ли в доме централизованное водоснабжение – если его использовать для бассейна, счёт в конце месяца придёт заоблачный. А значит, нужно что-то решать.

Для корпуса фильтра можно использовать стальную бочку на 200 л, однако такой элемент будет недолговечным – металл проржавеет. В нашем случае было решено взять алюминиевый бидон. Да, расточительно, жалко, но зато практически на века.

Сбоку в нём необходимо просверлить 2 отверстия, сверху и снизу. Именно там будут установлены металлические сгоны с гайками для подключения.

ФОТО: YouTube.comОтверстия делаются при помощи фрез или специальных коронок

Этап №1 — подготовка фильтрующего наполнителя

Система фильтрации требует тщательных подготовительных действий по получению фильтрующей смеси. В нашем случае ее основой является кварцевый песок. Он рассыпчатый, песчинки не слипаются. В нем допускается наличие глинистых частиц размером одна десятая миллиметра. Кварцевый песок для фильтров бассейна ценится невосприимчивостью к воздействию щелочной и кислотной сред. Единственно – боится фтороводородной кислоты, в обиходе – плавиковой. В операцию по обработке песка входит просеивание – изъятие из общей массы песчинок крупного размера.

• LiveJournal
• Blogger

Дополнительно песчаные фильтры для очистки воды освобождают от частичек песка размером с миллиметр, полтора. Затем производится промывка песка подогретой водой, покуда она не станет совершенно прозрачной. Кроме того, не помешает хорошенько прокалить песок на огне примерно около часа с целью удаления из него вредных бактерий: для чего разжигается костер, над которым вывешивается двадцатилитровый металлический бидон. Проще, конечно, воспользоваться в качестве дезинфекции химическими веществами, просто потом придется долго вычищать фильтр для бассейна, своими руками промывать песок и не один раз. Вносится наполнитель на место назначения под водяной струей. Не лишним будет организовать прослойку активированного угля для улучшения процесса очистки.

Подключение фильтра для бассейна к насосу скважины

Подача воды из скважины будет осуществляться через верхний сгон. После этого вода пройдёт через слой песчано-гравийной смеси, мелкие частицы которой отфильтруются органзой, и попадёт непосредственно в бассейн. Что же касается горячей воды, то перед водонагревателем в любом случае необходимы фильтры, а значит, дополнительная очистка ей не потребуется.

К нижнему сгону необходимо подключить шланг, длины которого будет достаточно, чтобы подать воду в бассейн. Здесь можно использовать любой материал, главное, чтобы он обжимался вокруг сгона при помощи хомута.

ФОТО: YouTube.comОтводной шланг на месте, пора переходить к подаче

Шланг подачи также должен сидеть на сгоне максимально герметично, никаких утечек здесь не допускается. Конечно, можно зафиксировать его при помощи металлической муфты, однако такую конструкцию будет проблематично разбирать в случае необходимости перемещения фильтра. Поэтому и здесь лучше всего обойтись простыми хомутами. А перемещать фильтр придётся. Ведь нужно же будет периодически чистить его вплоть до полной замены песчано-гравийной смеси. Да и зимой его на улице не оставить.

ФОТО: YouTube.comВерхний сгон для подачи воды насосом из скважины

Инструкция по эксплуатации песочного фильтра для бассейна

Песчаный фильтрующий элемент прост в эксплуатации. Заводская конструкция имеет переключатель, позволяющий быстро выполнять промывку, переходить на другой режим работы.

Как пользоваться песочным фильтром для бассейна

Во время эксплуатации фильтра требуется соблюдение основных правил:

• при переключении на новый режим обязательно останавливают насос;
• от стенок бассейнов песчаный фильтрующий элемент удаляют на расстояние 1 м;
• чтобы насос работал бесперебойно, к нему обеспечивают свободный доступ воздуха;
• регулируют режимы работы аналогично при выключенном насосе.

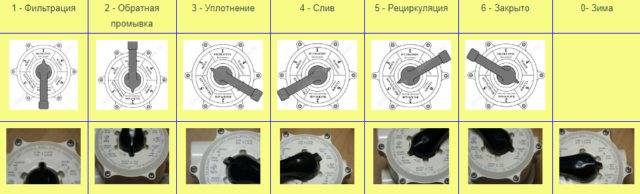

Рукоятка переключения клапана имеет фиксатор. Он должен сработать при переходе на другой режим. Нельзя запускать насос в работу, если фиксатор не попал в специальное углубление.

Как промыть песочный фильтр для бассейна

Для промывки фильтра бассейна требуется провернуть рукоятку переключателя в соответствующий режим. Процедуру выполняют при неработающем насосе. Чтобы осуществить сброс грязной воды от промывки, открывают кран ветки, ведущей на канализацию. После запуска насоса промывка обычно длится 3-4 минуты. Ориентиром служит появление чистого потока воды.

Важно! Некоторые фильтра для бассейнов заводского изготовления оснащают прозрачными камерами. Через стенки можно наблюдать за состоянием воды

После промывки рабочий фильтр должен показывать нормальное давление. Показатель зависит от глубины бассейна, объема воды, перепада уровня и других нюансов. Обычно нормальным считается давление в диапазоне 0,5-1 атмосфера. Если стрелка манометра поднялась до 1,5 единицы, надо еще промывать песчаный наполнитель.

Когда менять песок в фильтре для бассейна

Часто песчаный наполнитель не меняют. Для каждого материала установлен срок эксплуатации. Если происходила фильтрация бассейна кварцевым песком, то сменить его надо по истечению трех лет. Стеклянный песчаный наполнитель изнашивается на протяжении 5-6 лет. Все зависит от степени засорения бассейна и частоты его использования.

Преждевременная замена требуется при сильном загрязнении песка, когда обратная промывка не помогает. Если после включения насоса давление продолжает расти, это сигнализирует о полном износе фильтрующего элемента.

Как поменять песок в фильтре для бассейна

Для смены фильтрующего материала сначала надо приобрести новый песок. Насос останавливают, открывают загрузочную крышку бака. Старый наполнитель вычерпывают рукой или вытягивают строительным пылесосом. Для частных бассейнов первый способ наиболее подходящий.

В общих чертах пошаговая инструкция замены песка в фильтре бассейна одинакова. Однако имеются нюансы. Существуют высокие и низкие фильтрующие установки. В первом варианте загрузочная горловина с крышкой расположена сверху бака. На ней может стоять вентиль, который предварительно надо снять. Удобнее работать, если вентиль установлен на боковой стенке бака, но придется дольше ждать, пока стечет вода.

Второй вариант – это низкий фильтр. Часто он используется на частных маленьких бассейнах. Большой загрузочной горловины нет. Замена песка своими руками происходит через маленькое отверстие. Здесь оптимально придумать удобные приспособления: лопатки, скребки.

Важно! Если песок внутри бака стал закоксованным, фильтр придется отсоединять от системы и ставить новый. Удалить затвердевший от излишков кальция наполнитель из емкости невозможно

После удаления песка своими руками проверяют патрубки и дренажную камеру на отсутствие дефектов. Бак до половины заполняют водой, чтобы смягчить удары наполнителя о днище емкости. На загрузочную горловину устанавливают воронку. Сухой песок насыпают из мешка. По мере засыпки уплотняют слои подачей воды. При достижении нужного уровня засыпку прекращают. Горловину закрывают крышкой. Рукоятку переключателя ставят в режим обратной промывки. После выполнения процедуры рукоятку переключателя ставят в режим уплотнения. После проведения своими руками подготовительных работ переходят на рабочий режим.

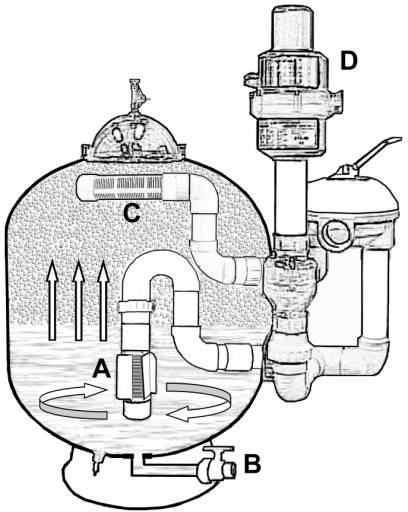

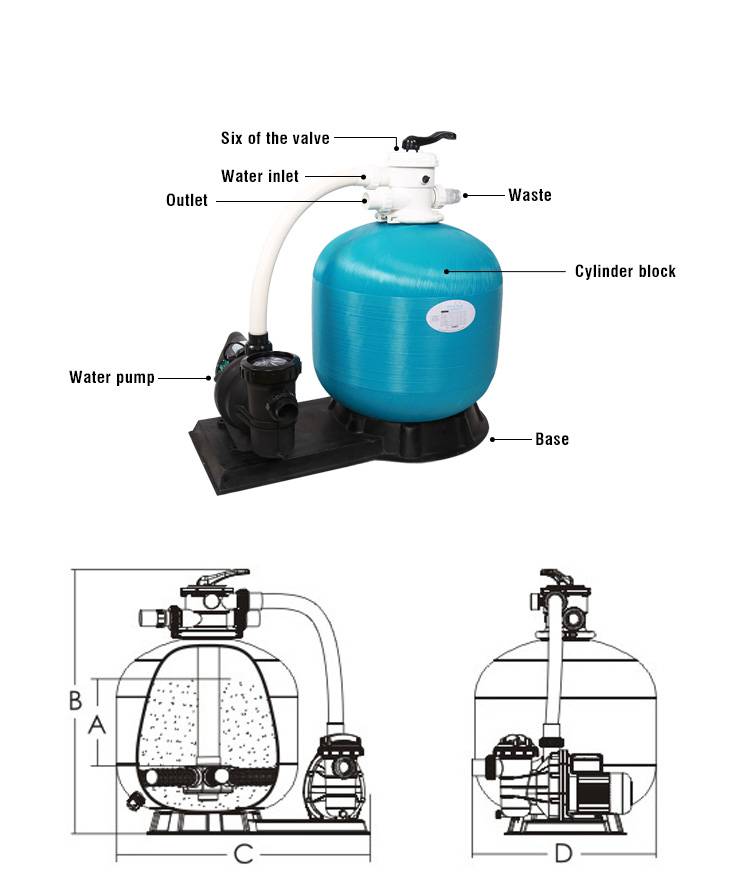

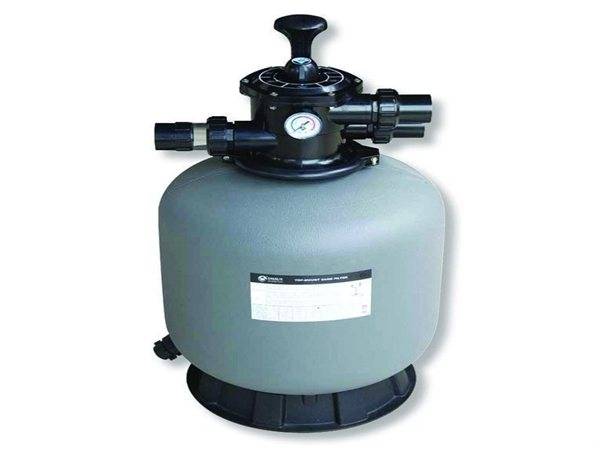

Как устроен песочный фильтр для бассейна

Состоит песчаная фильтрующая установка из пяти основных узлов:

• бак с горловиной и плотно закрывающейся крышкой;
• патрубок подачи воды;
• патрубок выхода воды;
• песчаный наполнитель;
• цилиндр дренажной камеры.

Бак изготовлен из устойчивого к коррозии материала. Чаще всего применяется пластик. Цилиндр дренажной камеры выполнен из нержавеющей сетки. Сюда подведен патрубок выхода воды. Ячейки сетки цилиндра по размеру меньше от песчаных частичек. Наполнителем используется кварцевый или стеклянный песок с размером фракций 0,4-0,8 мм.

В общих чертах устройство песчаного фильтра для бассейна настолько простое, что его часто собирают из небольших пластиковых бочек. Крышка с горловиной для засыпки фильтрующего материала есть. Надо только впаять патрубки и сделать дренажную камеру своими руками из сетки.

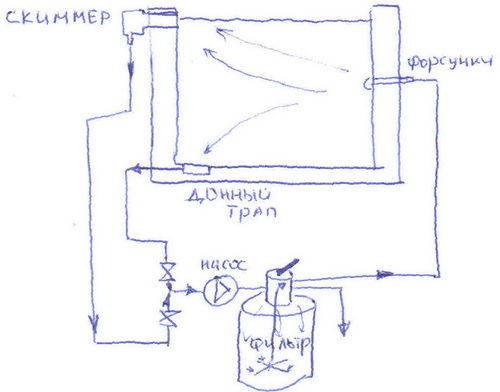

Варианты фильтрации воды

Циркуляция воды и применение фильтровальных установок – залог качественной работы любого бассейна. По способу забора воды различают скиммерные и переливные бассейны. В каждом из них отбор воды для очистки производится со дна и с верхней части.

При этом забор со дна является одинаковым для каждого из типов бассейна, а забор с поверхности несколько отличается.

Вариант #1. Фильтрация воды в переливном бассейне

Выплескивающаяся за пределы чаши переливного бассейна вода попадает в специальные стоки, направляющие ее сначала в бак, а уже потом – на фильтрацию.

Особенность бассейна состоит в том, что поверхность воды находится в одном уровне с бортиком. Львиная доля загрязнений изначально располагается в верхнем слое, поэтому в сток попадает самая грязная вода.

При большом скоплении купающихся в бассейне достигается максимальное движение воды и обеспечивается ее интенсивное выплескивание за бортик вместе с львиной долей загрязнений (+)

Если в бассейне нет движения, то отсутствует и поступление воды в сток. В связи с этим данная схема очистки идеально подходит для стационарных сооружений. Она не применима для бассейнов каркасного и надувного типов.

Вариант #2. Фильтрация воды в скиммерном бассейне

Всасывающие отверстия стационарных скиммерных бассейнов располагаются на верней части стенок. В каркасных и надувных бассейнах скиммеры погружают на небольшую глубину, вешая непосредственно на бортик.

Поверхность воды при таком способе забора располагается на 0,2-0,3 м ниже верха бортика.  Основной недостаток такого отбора воды состоит в том, что из-за низкого расположения форсунок плохо удаляются поверхностные загрязнения.

Заглубленное расположение всасывающих форсунок скиммерных бассейнов нередко становится причиной малоэффективного удаления поверхностных загрязнений, располагающихся на глади водного зеркала (+)

Как бы эффективно не работали поверхностные очистители, часть загрязнений в любом случае выпадет на дно в виде осадка.  Для удаления осевших загрязнений необходимо обеспечить отбор воды снизу и ее подачу на фильтр.  Задача решается путем сооружения донных трапов, по которым вода транспортируется к фильтрующим устройствам.

Количество водозаборных стеновых и донных отверстий зависит от объема воды в бассейне, степени загрязненности и интенсивности эксплуатации. При этом должно соблюдаться правило: с верхней части на фильтр подается 3 части воды, а с нижней – 1 часть.

Донные отверстия выполняют еще одну важную функцию – обеспечивают полный или частичный слив воды. Данная процедура необходима для проведения дезинфекции, механической очистки стенок, проведения капитальных работ  либо консервации бассейна.

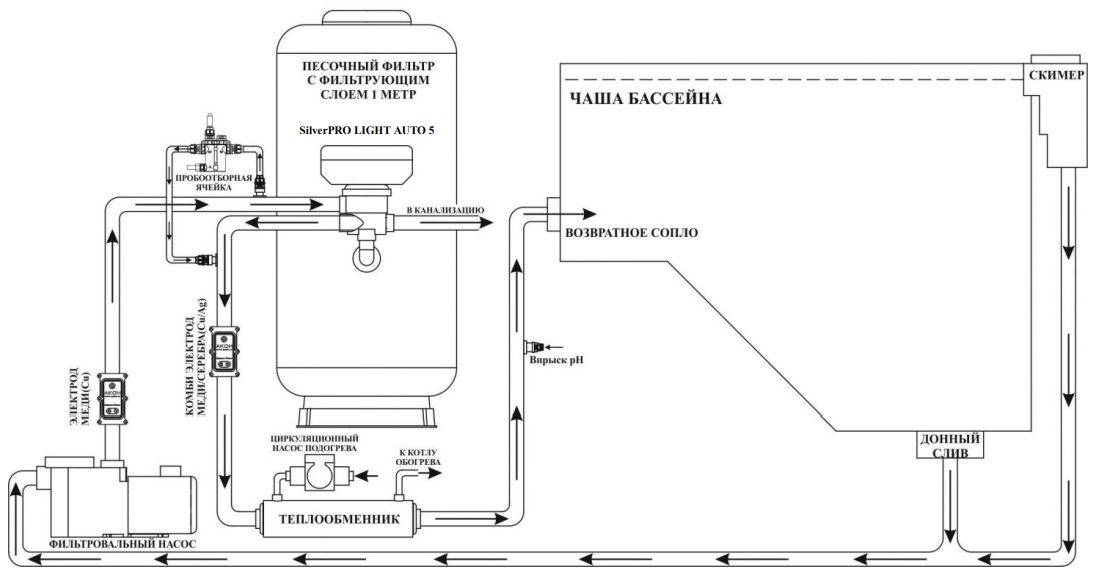

Вариант #3. Очистка при помощи фильтрующей установки

Отобранная через скиммеры и донные отверстия вода подается на фильтр грубой очистки, после этого под действием циркуляционного насоса перемещается для более тонкой очистки на фильтрующую станцию.

Также система может иметь средство бактериальной очистки (озонатор, хлоргенератор и т.д.), устройство для подогрева воды. После прохождения всех стадий очищенная и подогретая вода подается в чашу бассейна.

Фильтрация – отличный способ очистки воды от примесей, в связи с этим наличие качественной фильтрационной установки является неотъемлемой частью любого бассейна (+)

Зона ввода очищенной воды определяется типом бассейна. В переливных разновидностях зоны впрыска расположены на дне, а в скиммерных – со стороны, противоположной расположению скиммеров. Подобное размещение зон впрыска обеспечивает лучшую циркуляцию воды и ее равномерную очистку.

Основные виды «бассейных» фильтров

Для очищения воды в бассейне могут использоваться фильтрующие установки трёх типов:

• песчаные;
• диатомовые;
• картриджные.

Агрегат #1 — песчаный фильтр

Песчаные фильтрующие системы — это самый недорогой и простой способ поддерживать небольшой частный бассейн в чистоте и порядке. Песочный фильтр состоит из резервуара, манометра и шестипозиционного клапана. Фильтрующим веществом является кварцевый песок нескольких фракций, который способен задерживать частицы диаметром примерно в 20 микрон. Этого достаточно, чтобы поддерживать воду в относительной чистоте.

Полусфера на схеме — это фильтр грубой очистки воды. Он нужен для того, чтобы из бочки с водой в бассейн не попадал песок. Его роль может выполнять ёмкость, обмотанная капроновой тканью

Через скиммер или переливную ёмкость вода через трубу попадает в фильтрующую установку. Под давлением она проходит через кварцевый песок, который задерживает различные частицы грязи, после чего через форсунки попадает обратно в бассейн. Фильтрующая масса может состоять только из песка, из нескольких слоёв «песок-гравий» или «песок-гравий-углерод-антрацит». Последние два наполнителя значительно качественнее очищают воду. Если вместо кварцевого использовать стеклянный песок, то полная замена фильтрующего материала понадобится не через три года, а через пять-шесть лет.

Естественно, что через какое-то время фильтр засоряется, а манометр показывает превышение рабочего давления. Очищение фильтра выполняется обратной промывкой примерно раз в семь-десять дней, после чего установка может продолжить нормальную работу. Если на участке есть собственный источник воды, то такая частая чистка на бюджете никак не сказывается. А вот если речь идёт о бассейне в городе, то счётчик будет наматывать несколько дополнительных кубометров в месяц.

Устройство песочного фильтра для бассейна настолько простое, что многие умельцы предпочитают собирать их самостоятельно, корректируя в соответствии с собственными нуждами.

Агрегат #2 — установка с диатомовым наполнителем

Фильтр, работающий на основе диатомовой земли, считается самым надёжным и самым дорогим. Он позволяет удалять из воды взвешенные частицы диаметром до 1 мкм. Этот грунт содержит двуокись кремния, которая наделяет некоторыми целебными свойствами воду, которую обычно называют кремниевой.

Диатомовый фильтр является самым дорогим из всех трёх, однако именно он позволяет не только очистить воду, но и придаёт ей некоторые целебные свойства. Так что можно и закаляться, и оздоравливаться

Сама диатомовая земля представляет собой осадочную горную породу, образовавшуюся в результате окаменения раковин диатомовых водорослей. Она имеет жёлто-коричневый или серый цвет. При необходимости производится очистка фильтрующего слоя обратной промывкой. Если требуется полная замена диатомовой смеси, следует помнить о том, что она относится к категории «Опасные отходы» и требует специальной утилизации.

Агрегат #3 — картриджная фильтрующая система

Третьим видом систем фильтрации для бассейнов являются картриджные фильтры. Очищающий элемент – картридж – представляет собой несколько прослоек специальной бумаги и полиэстера, на которых оседают частицы размером до 5-10 микрон.

Периодически очистку картриджа рекомендуется проводить специальными септиками, которые будут убивать все болезнетворные бактерии. Чтобы просто снять грязевой налёт с фильтрующего элемента, можно его промыть под струёй проточной воды

В зависимости от марки и модели в ёмкости находятся от одного до четырёх цилиндрических картриджей. При их засорении производители рекомендуют производить замену. Однако опыт покупателей показывает, что продлить жизнь картриджу на некоторое время можно, если промыть его водой из шланга под небольшим давлением либо очищающим раствором подходящей марки.

Как изготовить песочный фильтр своими руками

Несмотря на техническую сложность фильтрационной установки для домашнего бассейна ее можно изготовить и своими руками. Основная трудность в создании будет заключаться в поиске необходимых деталей для сборки. Впрочем, приложив немного усилий и внимательно изучив конструкцию фильтра можно прийти к закономерному выводу, что ничего сложного в ней нет. В качестве резервуара для песка можно использовать полиэтиленовые емкости, а в качестве водопроводной арматуры комплект полипропиленовых труб и клапанов.

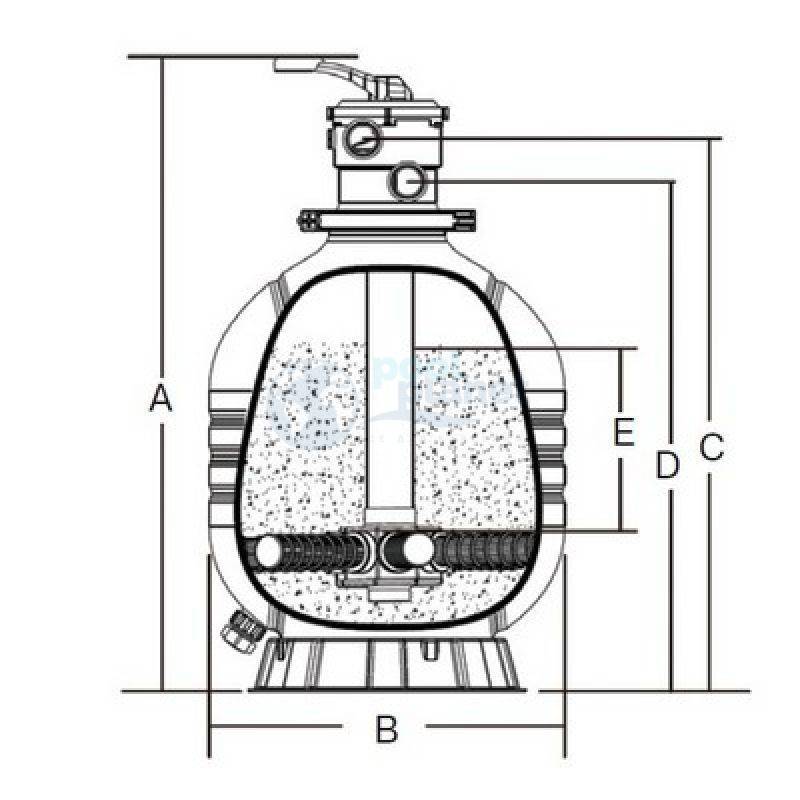

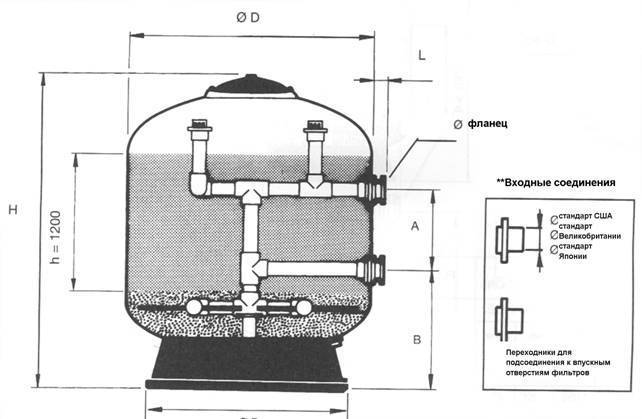

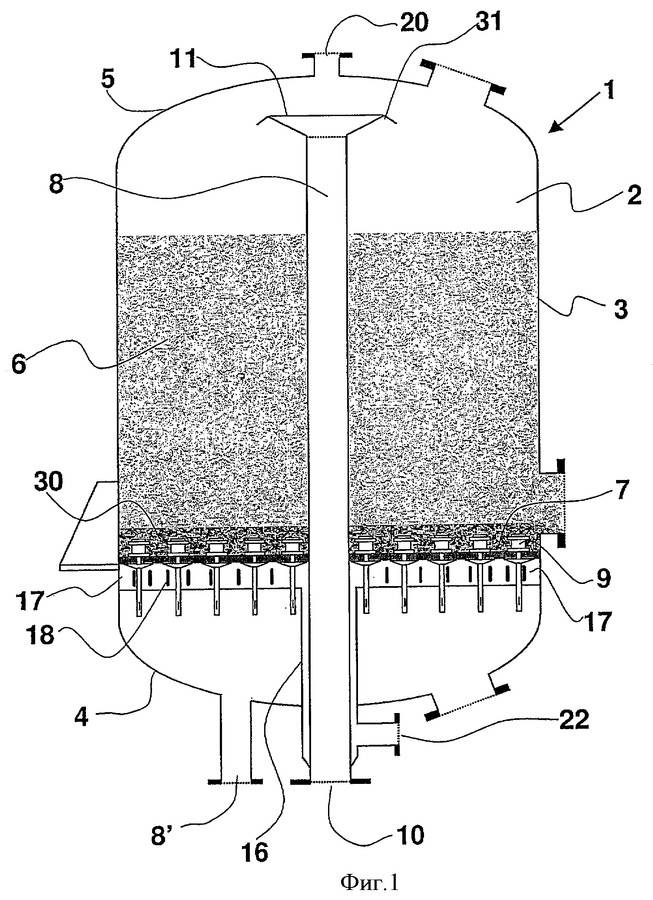

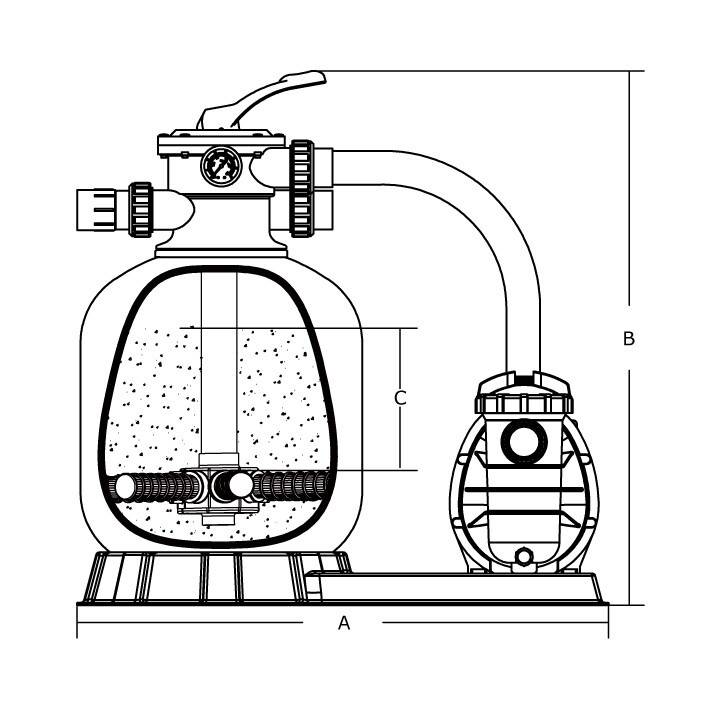

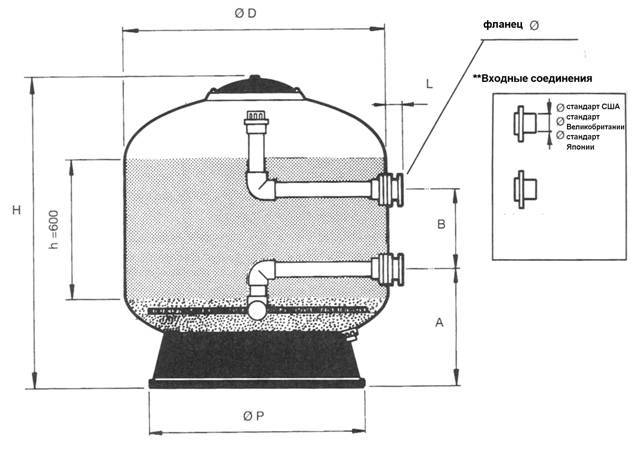

Схемы и чертежи

Для достижения верного результата рекомендуется прежде, чем приступать к работе с металлом и пластиком, воплотить идею сначала в виде рисунка или наброска. На схеме нужно отобразить:

1. Варианты установки патрубков подачи и отвода воды.
2. Варианты использования разных емкостей в качестве корпуса фильтра.
3. Методы соединения шлангов и труб установки.
4. Варианты размещения емкости фильтра и насоса относительно друг друга.

При разработке схемы компоновки нужно определиться с тем, как будет осуществляться подвод загрязненной и отвод очищенной воды. Здесь важную роль имеет то, как будет включен насос в общую схему до емкости с песком или после нее. В первом случае это будет схема с нагнетанием давления воды во внутреннем объеме корпуса. В этом случае необходимо ориентироваться на выбор емкости с герметичной крышкой.

Если насос будет располагаться на отводе, то в таком случае придется устанавливать дополнительные фильтрующие элементы для того, чтобы песок не всасывался насосом.

Выбор материала для создания собственного фильтра

Для бассейна емкостью 20-25 м3 достаточно иметь фильтр объемом 10-15 литров. Для этого подойдет полиэтиленовая бочка или канистра с широкой горловиной. Использовать емкость в 100-150 литров нет смысла, поскольку установка в таком случае станет просто неподъемной, а для нагнетания или отвода воды потребуется двигатель мощностью 150-450 вт.

В качестве насоса рекомендуется использовать готовый насос для насосной станции. Для нормальной работы установки насос стоит подобрать с производительностью 4-5 м3 воды в час.

В качестве соединительных шлангов и трубопроводов рекомендуется использовать полиэтиленовые или полипропиленовые трубы. Запорную арматуру рекомендуется брать из комплектов этих систем.

Необходимые инструменты

Для работы потребуются стандартные инструменты для слесарных работ:

• ключи;
• нож;
• силикон.

Если будут использоваться полипропиленовые трубы, то для соединения элементов потребуются специальный паяльник и ножницы для резки труб.

Принципы сборки и монтажа

На начальном этапе делается сборка каркаса или станины установки. Корпус фильтра и насос должны быть жестко закреплены на каркасе. Следующим этапом выступает подгонка соединительных трубок, установка клапанов и задвижек. После того как будут подогнаны по размеру все элементы проводится окончательная сборка.

При сборке резьбовых соединений элементы рекомендуется дополнительно герметизировать силиконом. После сборки для проверки работоспособности стоит запустить установку сначала без песка, а после того, как будут устранены недостатки засыпать в корпус кварцевый песок.
